Hallo
hier ist mein Remix aus verschiedenen Projekten.
Fusion360 Link
[https://a360.co/2MTRxyb](https://a360.co/2MTRxyb)
(Es Werden sich noch mehrere Teile ändern, Y Achse, Endstop Z und Y u.s.w.)
Angefangen mit CubeAnet.
Weil dort paar Sachen mir nicht passten (Optiendstop, 8mm Wellen, u.s.w.) habe ich aus dem Projekt HypercubeEvolution notwendige Bauteile an das Aluprofil 2040 B-Typ Nut 6 angepasst.
Update 28.09.2020

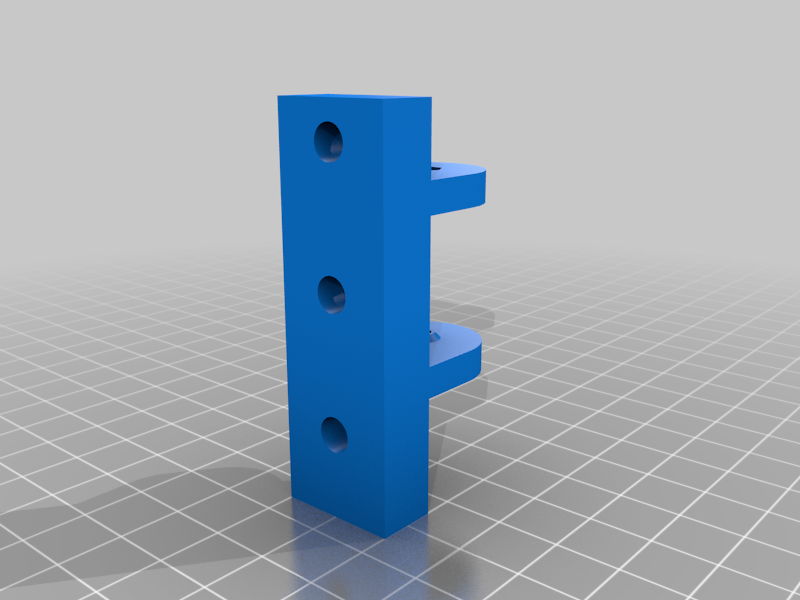

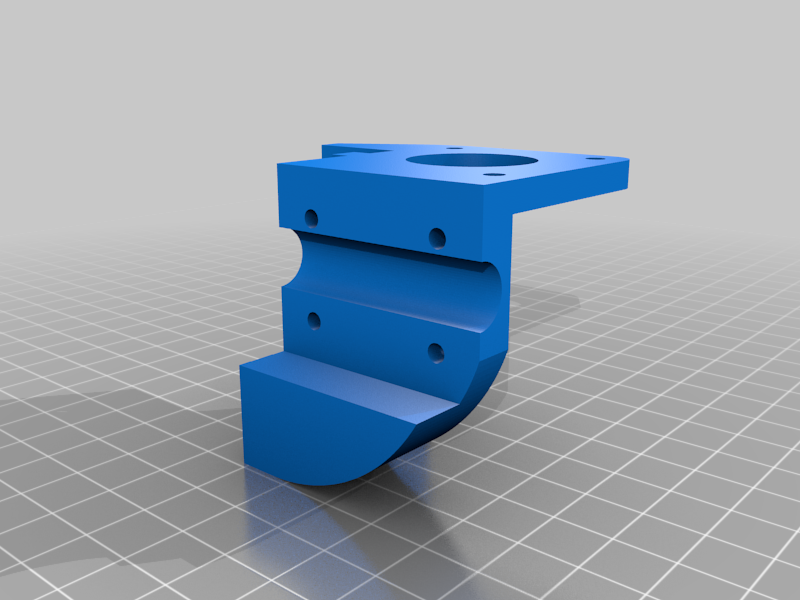

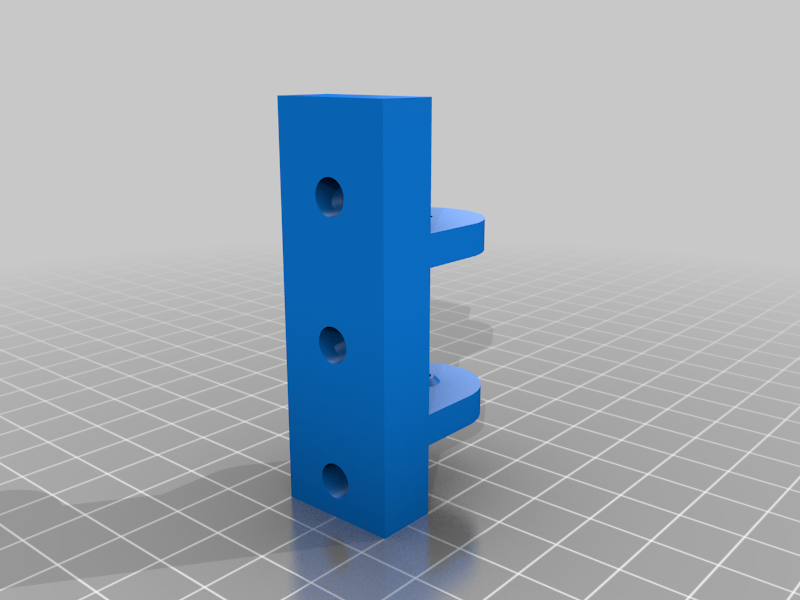

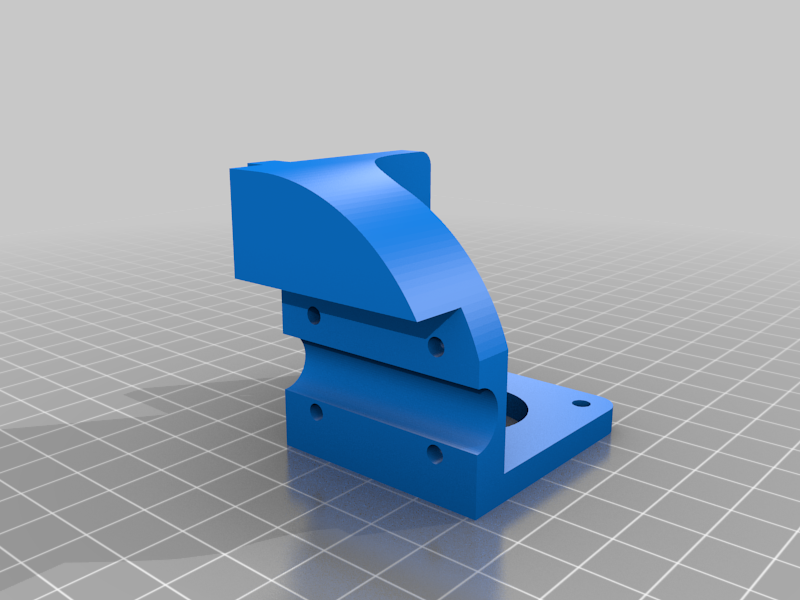

Neue Y Motor und Y Idler Halter.

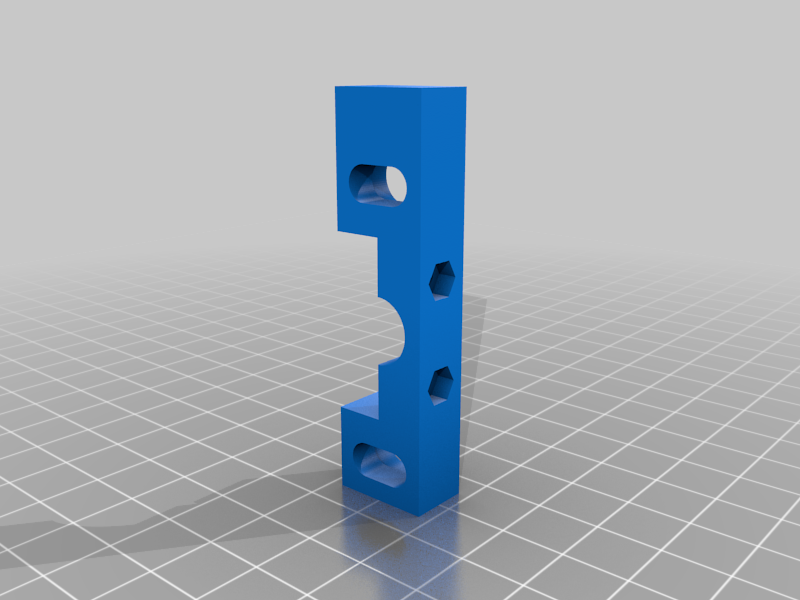

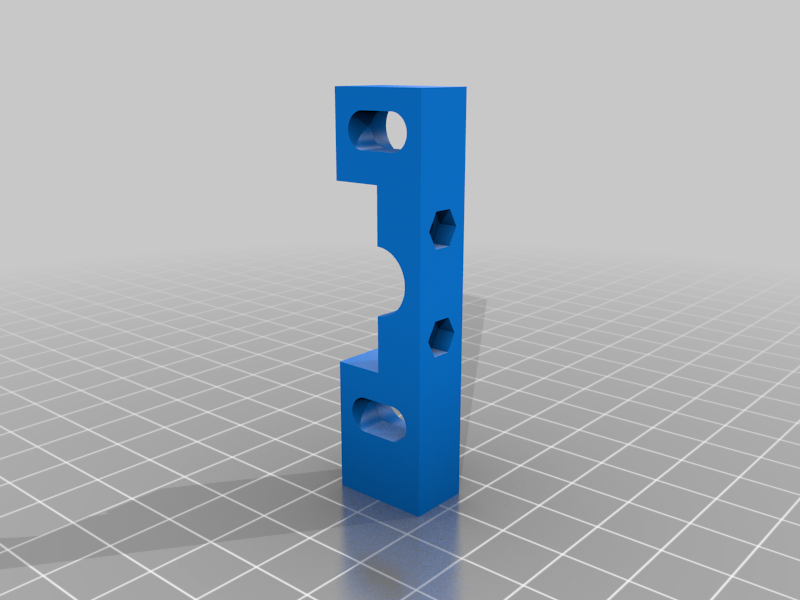

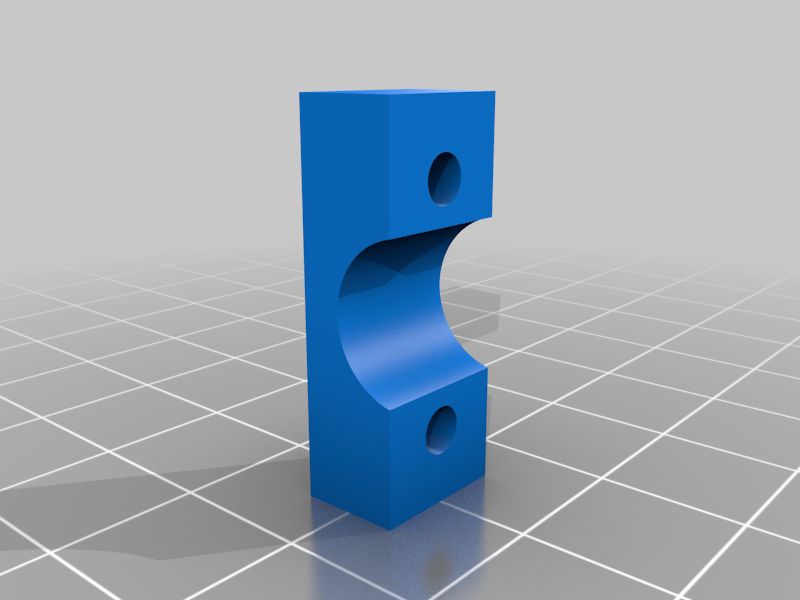

Jetzt kann man die Wellen schneller und einfacher rausnehmen.
Mein Projekt wurde für Druckfläche 220x220mm umgesetzt.
Druckhöhe 270mm
Aluprofil 2040 B-Typ Nut 6
Z - 4 x 550mm
Y - 6 x 360mm
X - 5 x 320mm
Aluprofil 2020 B-Typ Nut 6
2 x 335mm
2 x 140mm
Y Achse 10mm Welle 360mm
X Achse 8mm Welle
Z Achse 12mm Welle 400mm
Fehlende Bauteile sind im HypercubeEvolution Projekt bei. Die passen bei mir auch.
Anbei sind auch Teile für Unterbau, Stromversorgung, Display. Falls natürlich gewünscht ist.
Fusion 360 Dateien sind auch dabei.
Gedruckt habe ich alle Teile mit ABS
Es geht natürlich aber auch PETG.
Bei PLA sollte später der Bauraum nicht verschlossen sein.
Print Settings
Printer:
V-Cube
Rafts:
No
Yes
Resolution:
0,2
50
