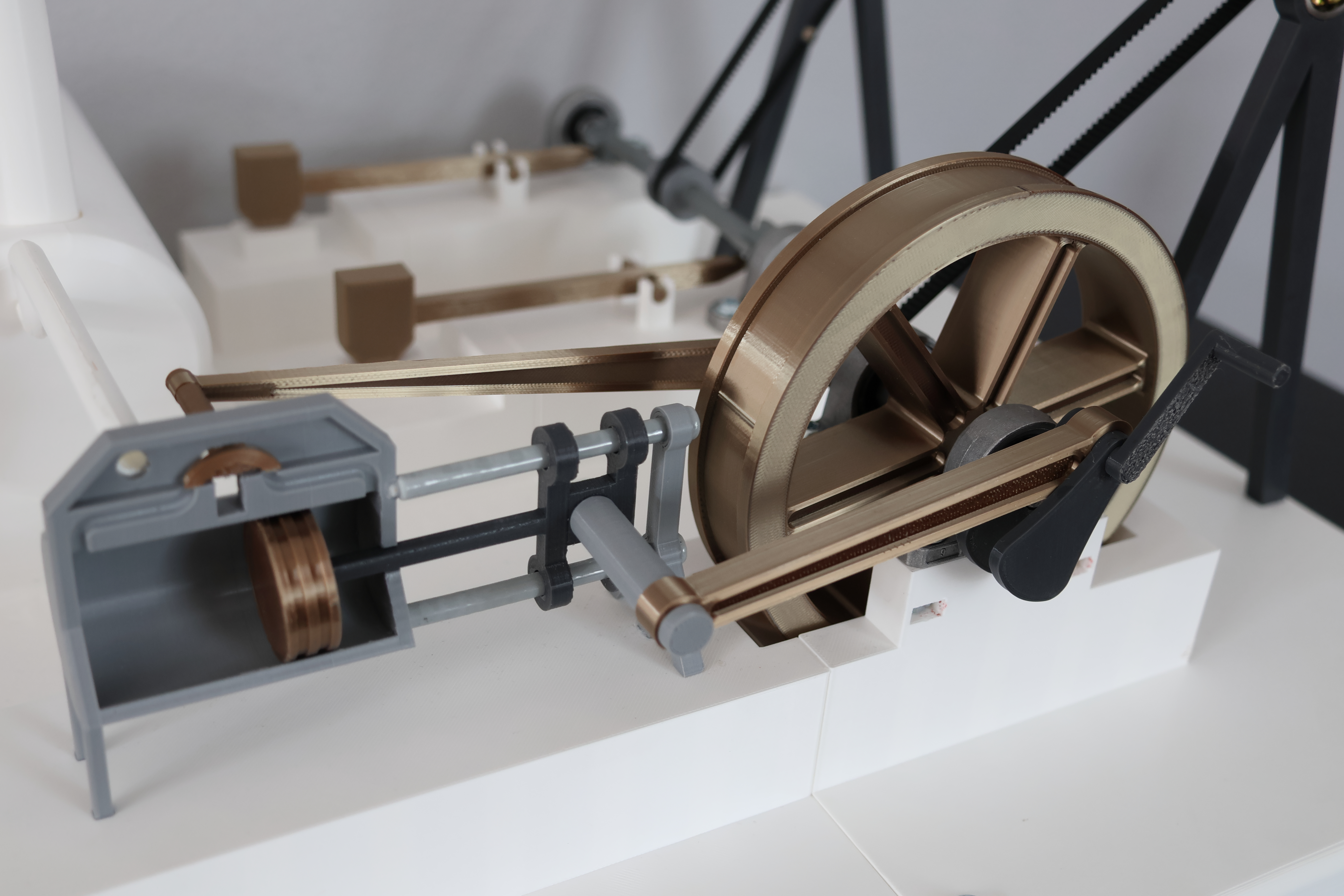

Modelo 3D Parní stroj (steam engine) por stepyk no Printables

Descrição

Jako osa setrvačníku byla použita závitová tyč o průměru 8 mm a délce 82 mm.

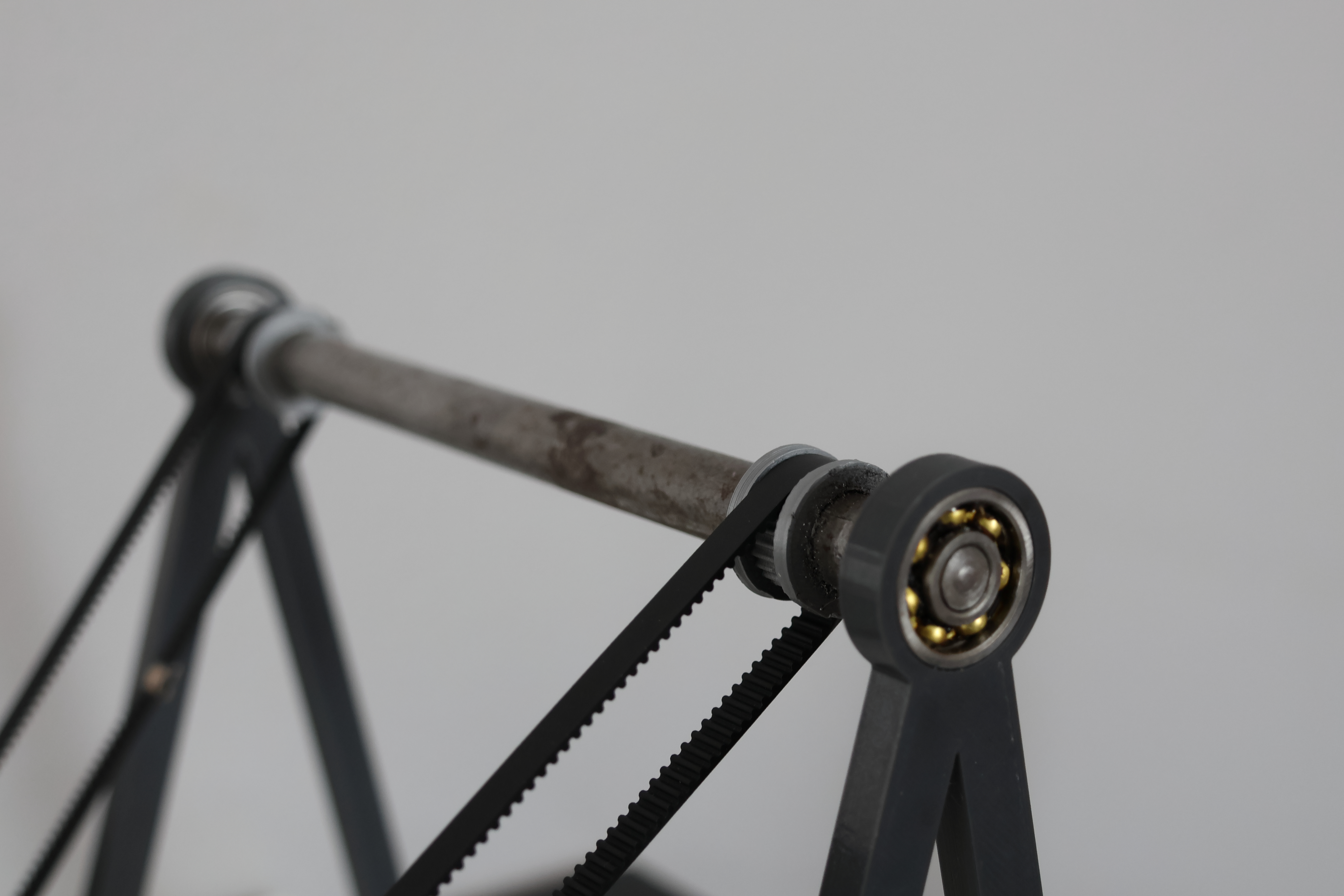

Hřídel pro řemenici je vysoustružená tyč o průměru 12 mm a délce 205,5 mm, viz foto.

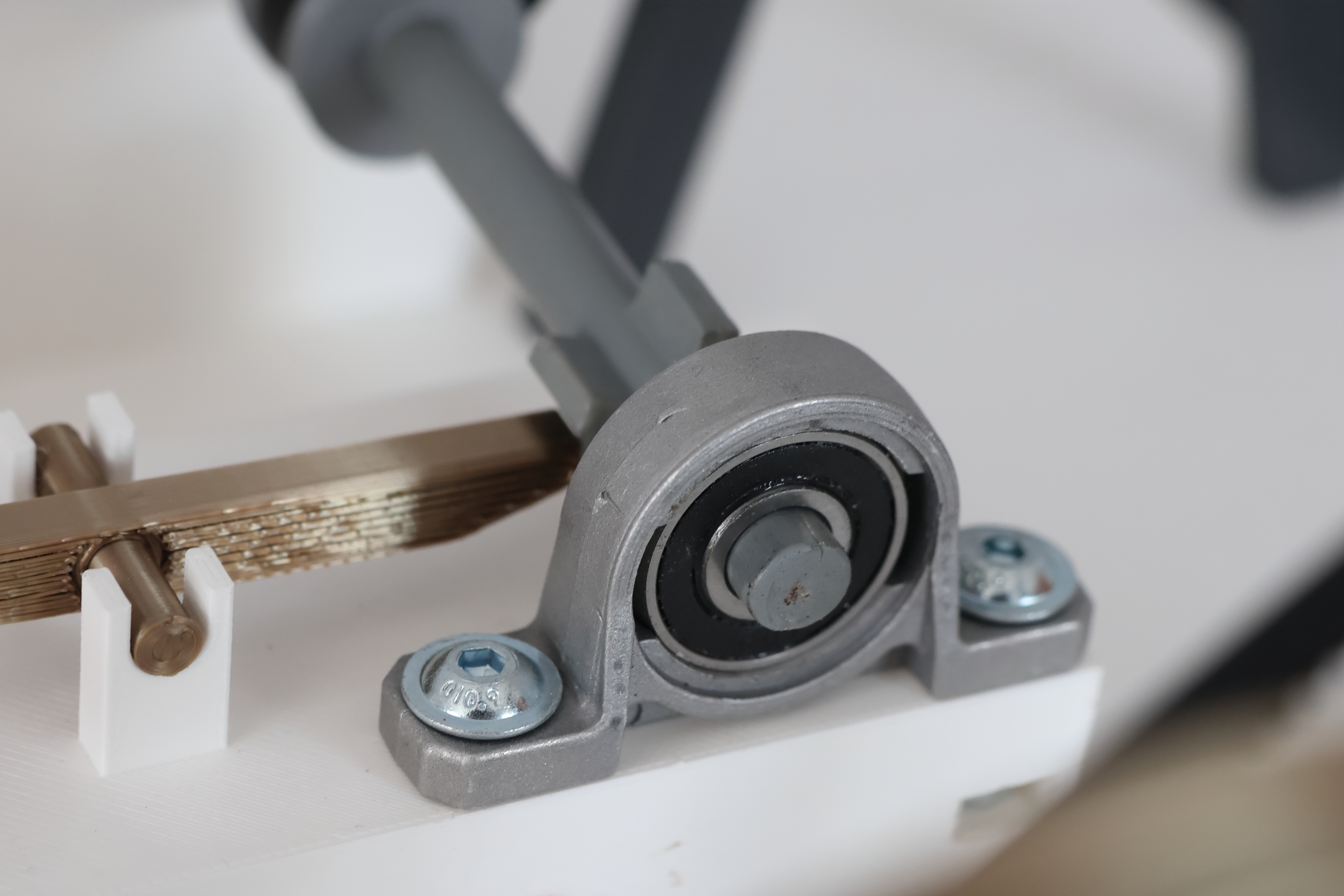

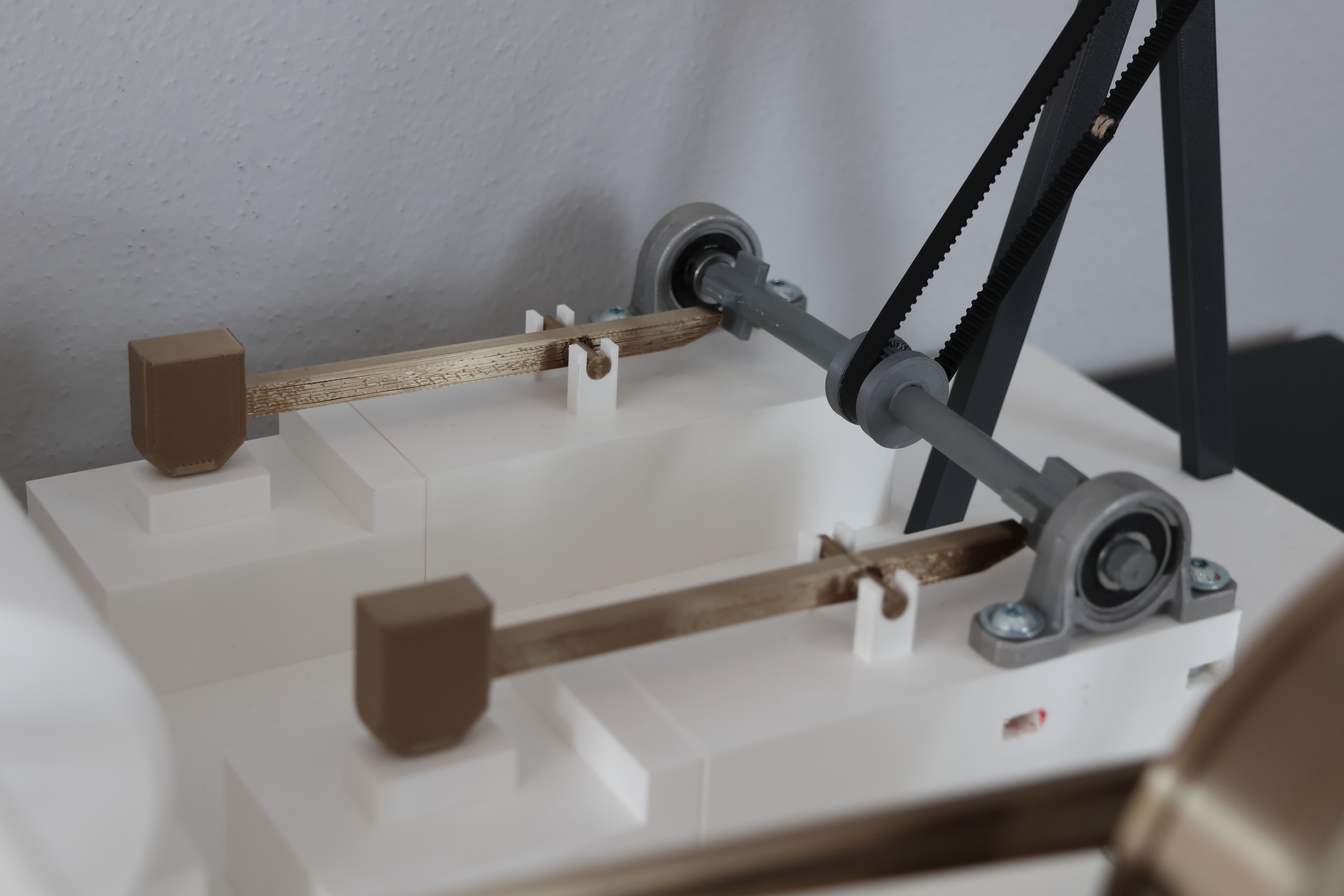

Na usazení hřídelí byla použita 4 upínací ložiska stojatá o vnitřním průměru 8 mm a 2 ložiska o vnitřním průměru 8 mm a vnějším 22 mm.

Na smontování podstavy bylo použito 9 šroubů M5 o délce 15 mm a 8 šroubů M5 o délce 20 mm. Ke každému šroubu byla použita jedna matka o výšce 5 mm a průměru 8 mm.

Jako řemeny byl použit řemen M2 a délce 1,5 m, který byl nastříhán na požadované délky a spojen jehlou a nití.

Printables

Parní stroj (steam engine)

stepyk

Publicado em 11 de mai de 2024

Curtidas

Downloads

Categoria Engineering

Tags

steam steamengine stroj parni

Licença Creative Commons — Attribution — Noncommercial — Share Alike

Arquivos (35)

cep hamru 2x - zlatá.stl 28.2 KB

stojan na hridel 2x - tmave seda.stl 22.5 KB

hlava pístu - zlatá.stl 141.4 KB

ojnice šoupátka - zlatá.stl 120.8 KB

pochva na šroubovici - 2x - světle šedá.stl 56.3 KB

ojnice pístu - zlatá.stl 156.7 KB

hamr 2x - zlatá.stl 326.5 KB

komín.stl 70.4 KB

podstava 1.stl 204.6 KB

podstava 3.stl 262.1 KB

podstava 4.stl 316.3 KB

podstava 2.stl 527.1 KB

kotel.stl 1.1 MB

setrvačník - zlatá (silk).stl 651.6 KB

vačková hřídel - 4x - šedá (abs).stl 22.9 KB

čep excentru šoupátka - tmavě šedá (petg).stl 80.4 KB

čep hřídele pístu - světle šedá (pla).stl 56.3 KB

hřídel pístu - světle šedá (pla).stl 84.5 KB

excentr šoupátka - tmavě šedá (petg).stl 108.1 KB

kliková hřídel pt.1 - tmavě šedá (petg).stl 104.2 KB

kliková hřídel pt.2 - tmavě šedá (petg).stl 61.4 KB

tyč hlavy válce - 2x - šedá (abs).stl 84.5 KB

noha hlavy válce - světle šedá (pla).stl 90.3 KB

čep klikové hřídele - tmavě šedá (petg).stl 590 KB

píst - zlatá (silk).stl 141.4 KB

píst - tmavě šedá (petg).stl 243.7 KB

řemenice 3x - světle šedá (pla).stl 564.3 KB

trubka 1 - bílá (pla).stl 1.1 MB

ojnice šoupátka - zlatá (silk).stl 141.9 KB

řemenice vačkové hřídele - světle šedá (pla).stl 564.3 KB

hlava válce - světle šedý (pla).stl 1.2 MB

trubka 2 - bílá (pla).stl 1.1 MB

šoupátko - zlatá (silk).stl 102.9 KB

čep šoupátka - zlatá (silk).stl 28.2 KB

řemenice - 2x - světle šedá (pla).stl 564.3 KB
