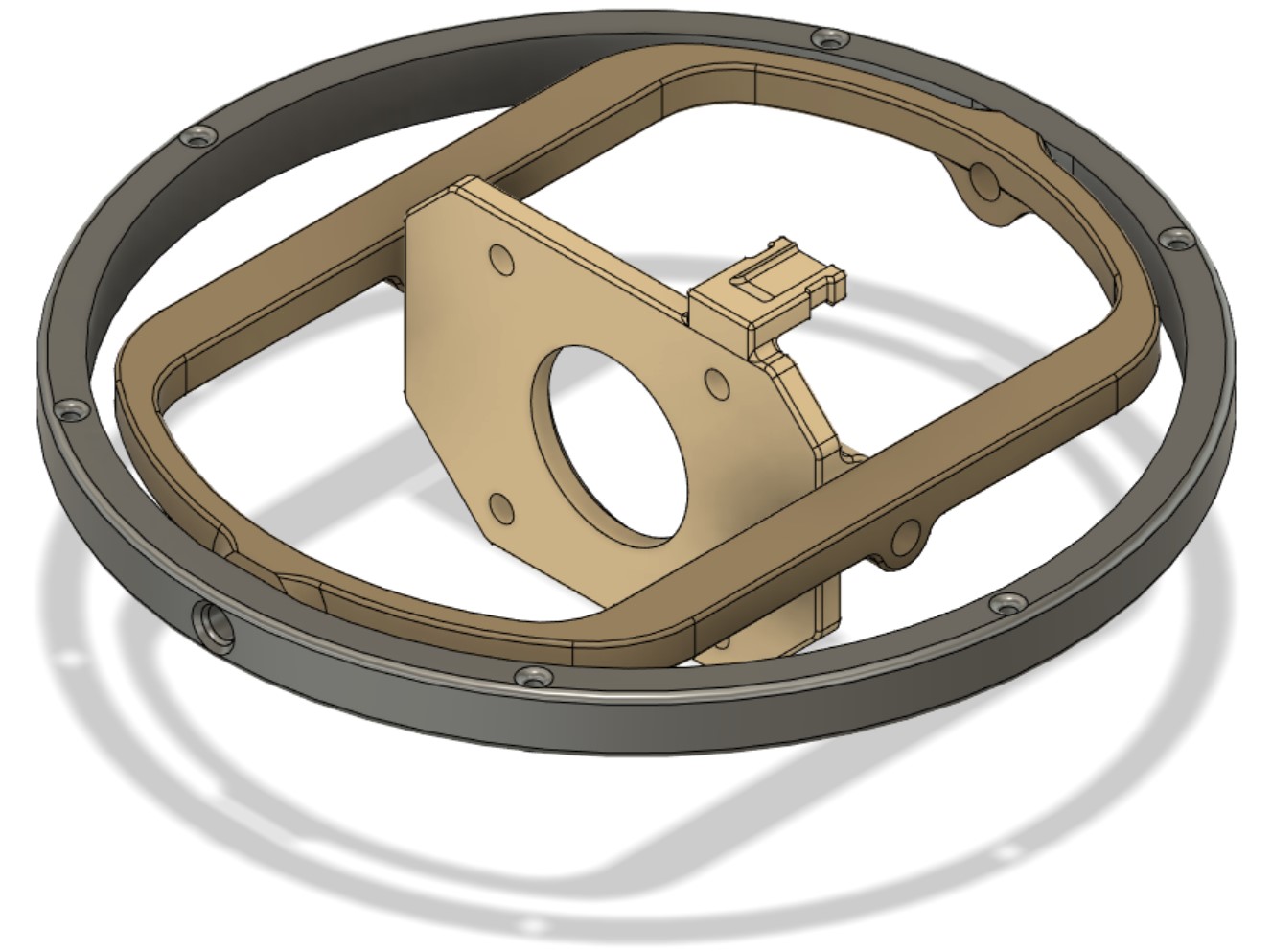

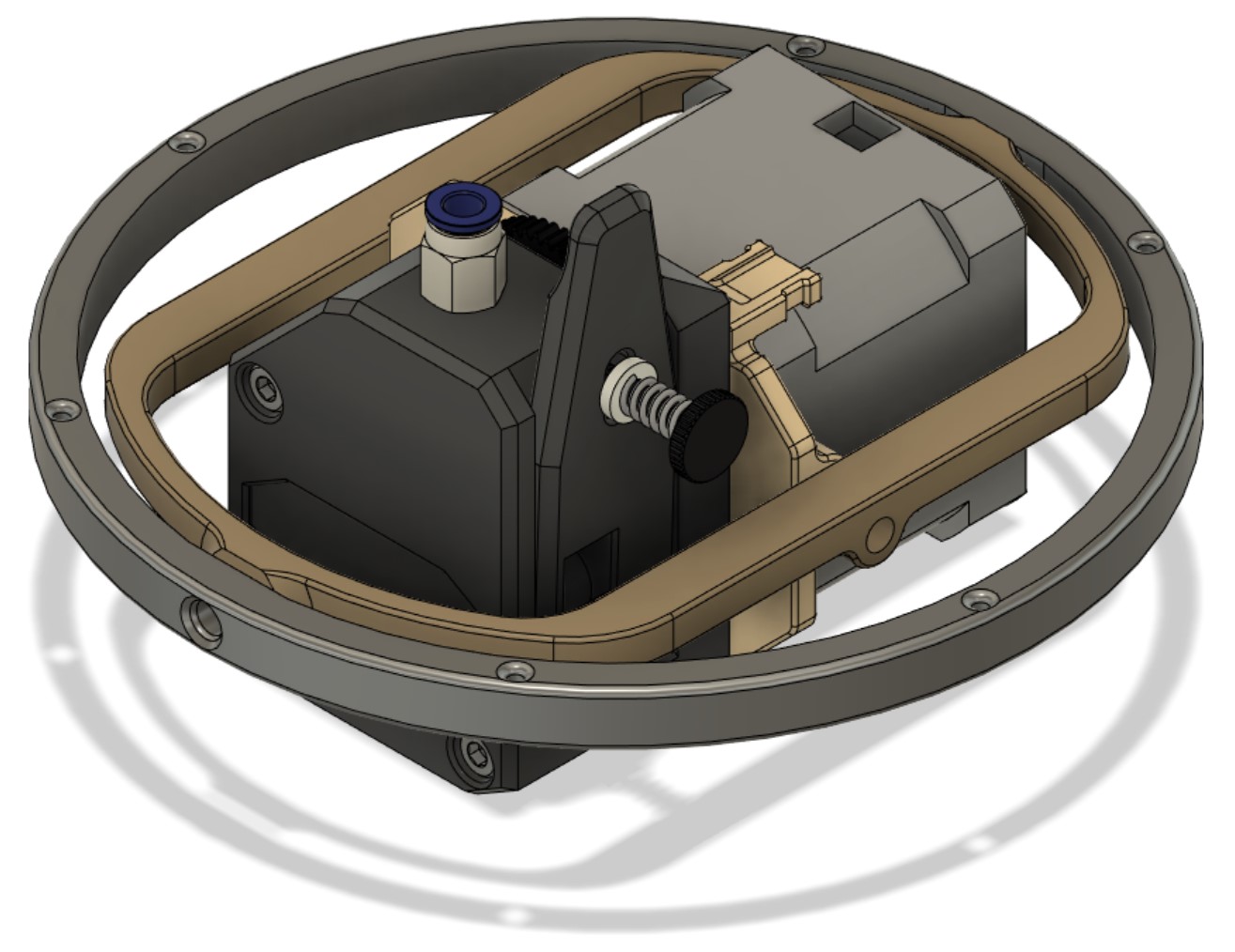

Suspension par 6 élastiques entre les rotules sur les sliders coulissant sur les rails et les trous de la pièce ronde (outer ring).

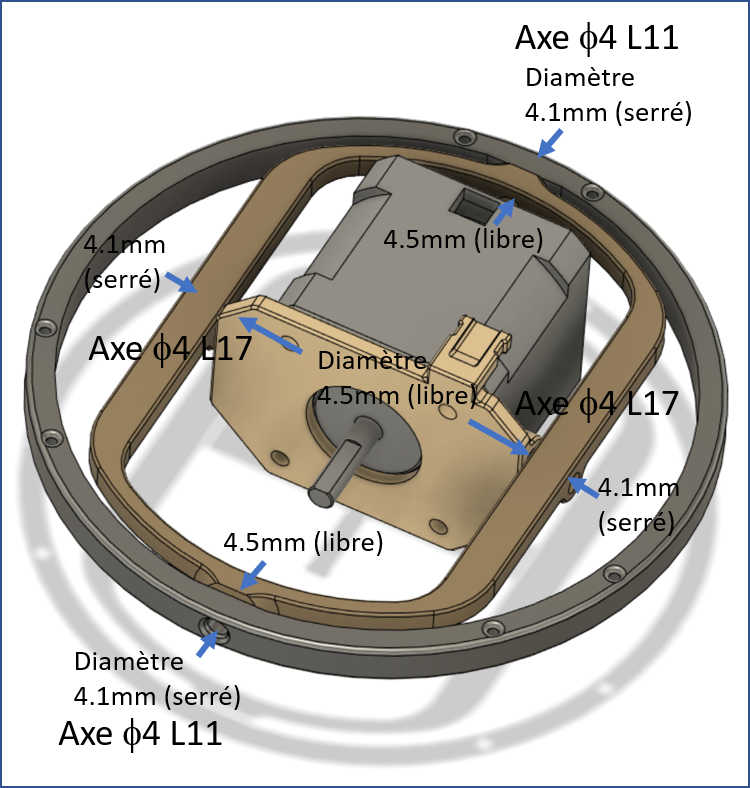

Pivots sur des axes fait avec un rond de 4mm en aluminium coupé à longueur.
Il faut rallonger le cablage moteur extrudeur (si vous utiliser un nouveau cable, il faut vérifier le cablage pour faire comme l’initial) et raccourcir le tube Bowden à 20cm (12cm seulement entre les 2 pneufit).
Les pièces ‘stop-elastiq’ et ‘X-elastiq-pos’ permettent de regler et attacher les brins des elastiques (à imprimer en 6 exemplaire chacun)

6 elastics suspension of extruder motor.
Pivot articulation to be made with 4mm aluminium rod.
The electric cable for extruder motor have to be elongate (take care of the connection order).
The bowden tube would be reduced @20cm (12cm only between the 2 pneufit connectors)
The parts ‘stop-elastiq’ and ‘X-elastiq-pos’ allow to tune lenght and manage elastic (to be printed in 6 numbers, each)
