Note for international readers: Becasue im unsure if this part is of any use outside germany the description is in german. However if there is interest I can translate this description

Das ist eine Aufputz Halterung für einen elektrischen Unterputz-Gurtwickler. Da ich vor habe diese Haltung viele Jahre einzusetzen ist es ggf. etwas überdimensioniert was Schrauben und Stabilität angeht.
Gedruckt habe ich alles in 20% PETG. Für die Gewinde habe ich Gewindeeinsätze von ruthex verwendet (z.B. [https://www.amazon.de/dp/B08K1BVGN9/ref=cm\_sw\_em\_r\_mt\_dp\_EFXET8SXQJ67XK1FC2Q0?\_encoding=UTF8&psc=1](https://www.amazon.de/dp/B08K1BVGN9/ref=cm\_sw\_em\_r\_mt\_dp\_EFXET8SXQJ67XK1FC2Q0?\_encoding=UTF8&psc=1))

Benötigt wird:

3D Druck

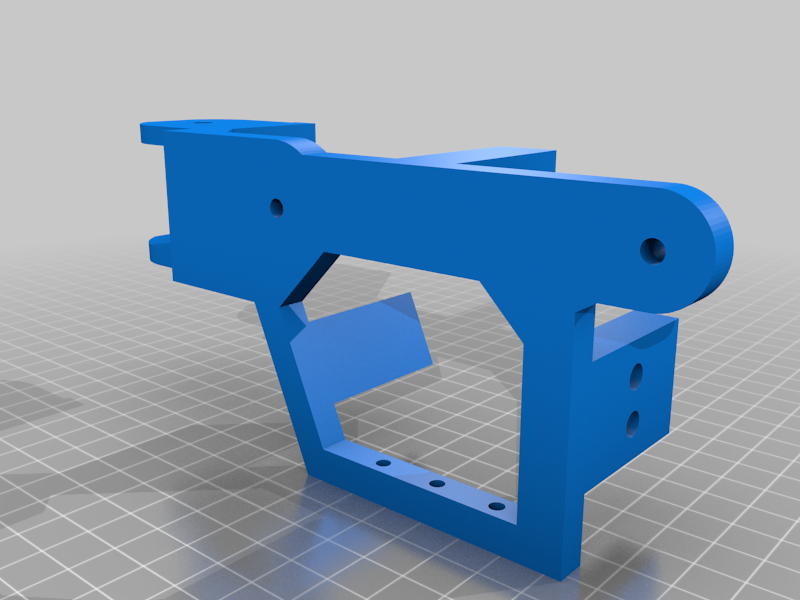

1x BeltWinder_Top_Left.stl (Hauptteil, Supports auf Druckbett)

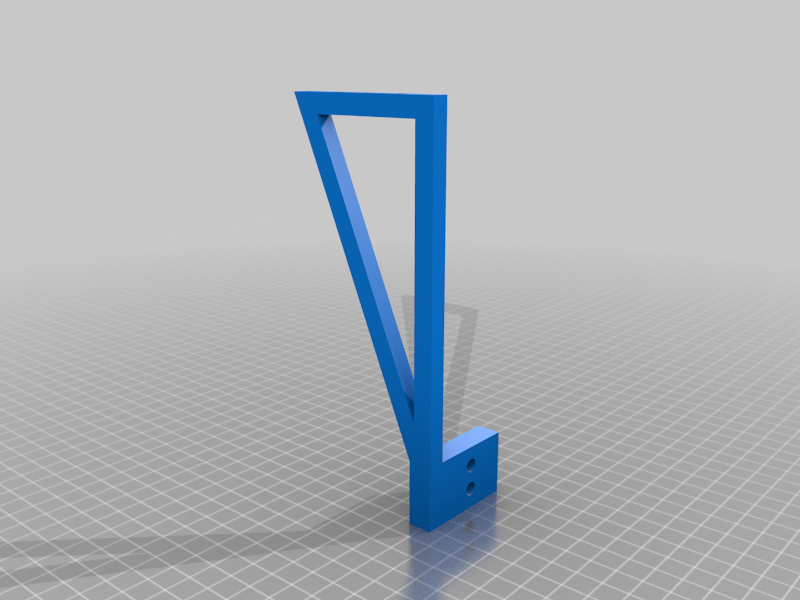

1x BeltWinder_Bottom_Left.stl

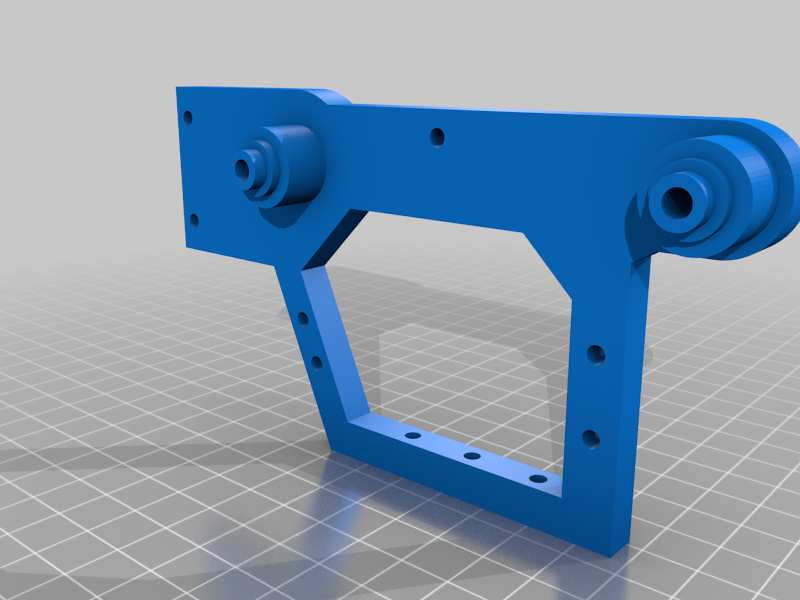

1x BeltWinder_Top_Right.stl

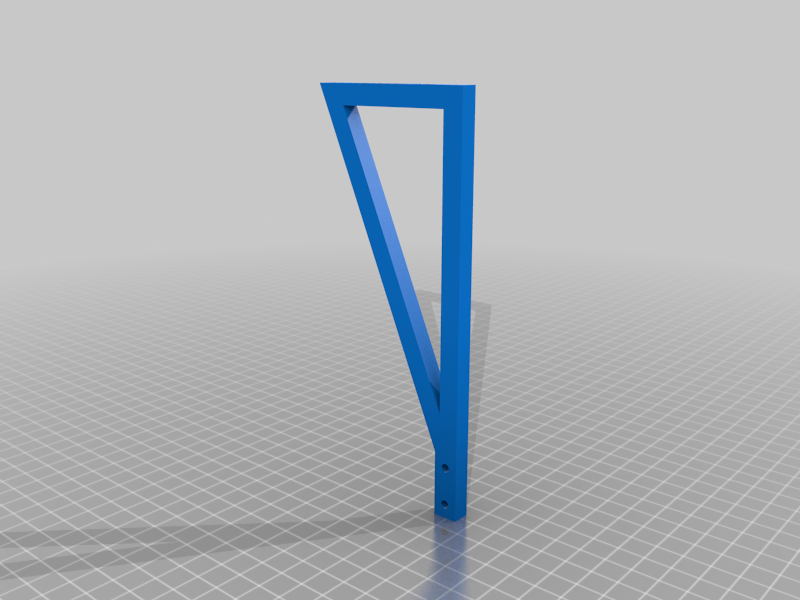

1x BeltWinder_Bottom_Right.stl

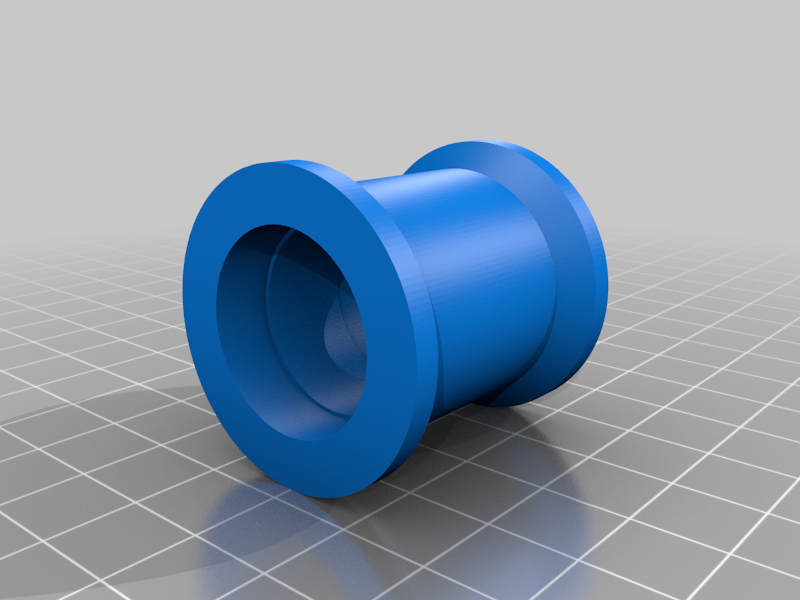

2x BeltRoll v7.stl

Metallwaren

2x Kugellager 7/22/8
15x M3x16
2x M4x35 (für die beiden gelagerten Rollen)
4x M4x25 (für die Befestigung des Gurtwicklers)

Hinzu kommt noch die Befestigung an die Wand. In meinem Fall waren das einfach zwei M5 schrauben mit Sicherungsmuttern

Print Settings

Printer:

Prusa Mini

Rafts:

No

Supports:

Yes

Resolution:

200um

Infill:

20%

Filament: Prusament PETG Orange, Black


Notes:

nur das Teil BeltWinder_Top_Left.stl benötigt Supports
