Tellerschleifer für 75 mm Schleifscheiben.

Gedruckt mit PETG, die Thermoscheibe mit ASA, die Füße mit Flex

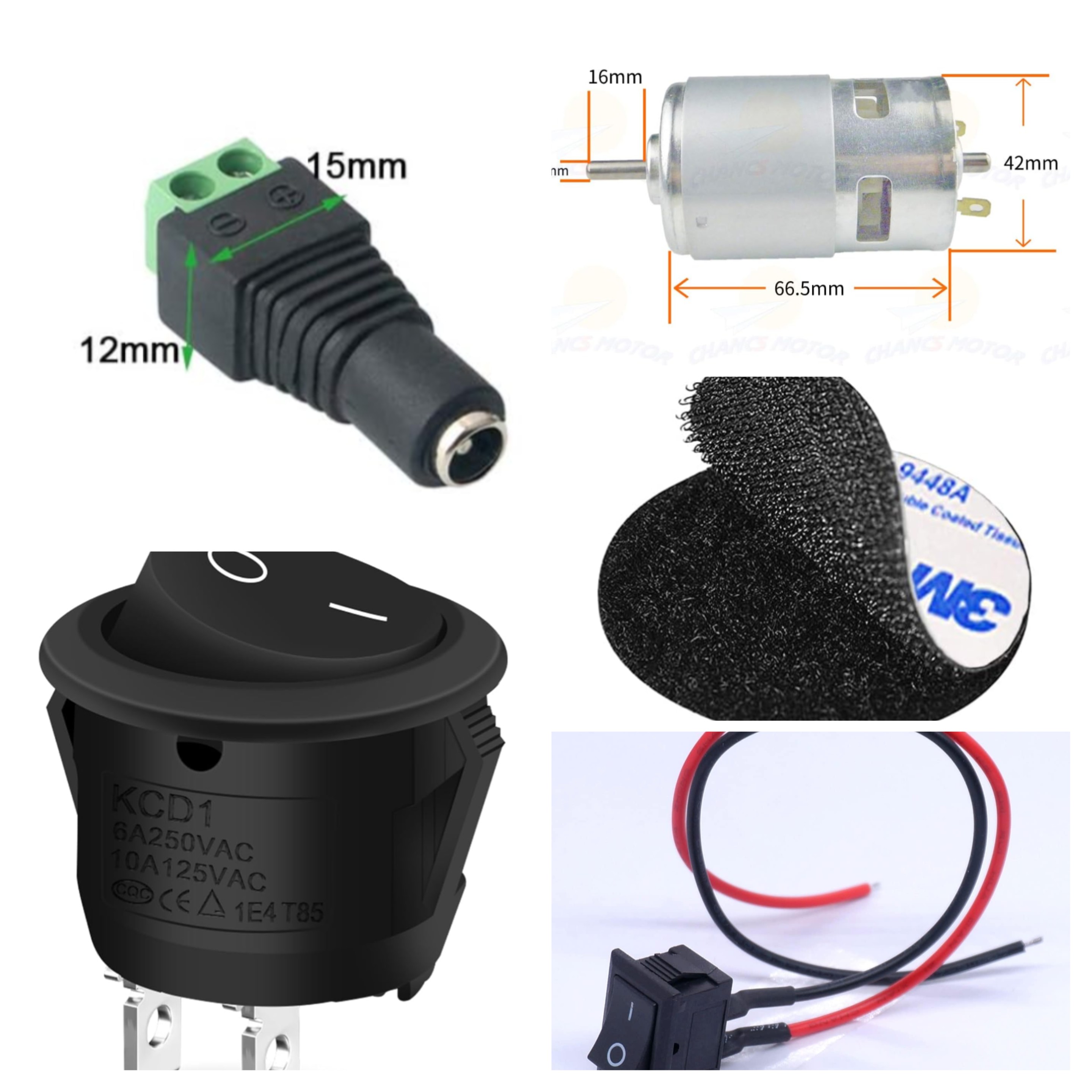

Benötigt werden:

770 Motor ca. 5000-6000 rpm

Klett-Klebepad 75mm oder größer zum schneiden. Klettstreifen nebeneinader gehen auch

Schalter, eckig oder rund

12V Stecker

Schrauben:

2x  M4 x 10 für den Motor

2x  M3 x 8 für den Teller

6x  M3 x 10    3x für Rückseite, 2x für die Platte, 1x für die Front oben

2x  M3 x 14 für Front mit Sockel

6x Unterlegscheibe M3     2x für die Platte, 4x für die Füße

8 Muttern M3

10 x Spax  ( oder ähnliche )  2,5 x 12    4x für die Füße, 6x für Gehäuse/Sockel mit Grundplatte

Druckeinstellungen:

Das Gehäuse und der Sockel benötigen Stützen. Diese sind in den 3mf Dateien enthalten.

Ich habe alle PETG Teile mit 4 Perimeter und 50% Infill gedruckt. Die Füße mit 2 Perimeter und 5% Infill.

Disc sander for 75 mm sanding discs.

Printed with PETG, the thermal disc with ASA, the feet with Flex

Required:

770 engine approx. 5000-6000 rpm

Velcro adhesive pad 75mm or larger for cutting. Velcro strips next to each other also work

Switch, square or round

12V plug

Screws:

2x M4 x 10 for the motor

2x M3 x 8 for the plate

6x M3 x 10 3x for the back, 2x for the plate, 1x for the front at the top

2x M3 x 14 for front with base

6x M3 washers 2x for the plate, 4x for the feet

8 nuts M3

10x Spax (or similar) 2.5 x 12    4x for the feet,  6x for housing/base with base plate

Print settings:

The housing and base require supports. These are included in the 3mf files. I printed all PETG parts with 4 perimeters and 50% infill.

The feet with 2 perimeters and 5% infill.
