Bonjour !

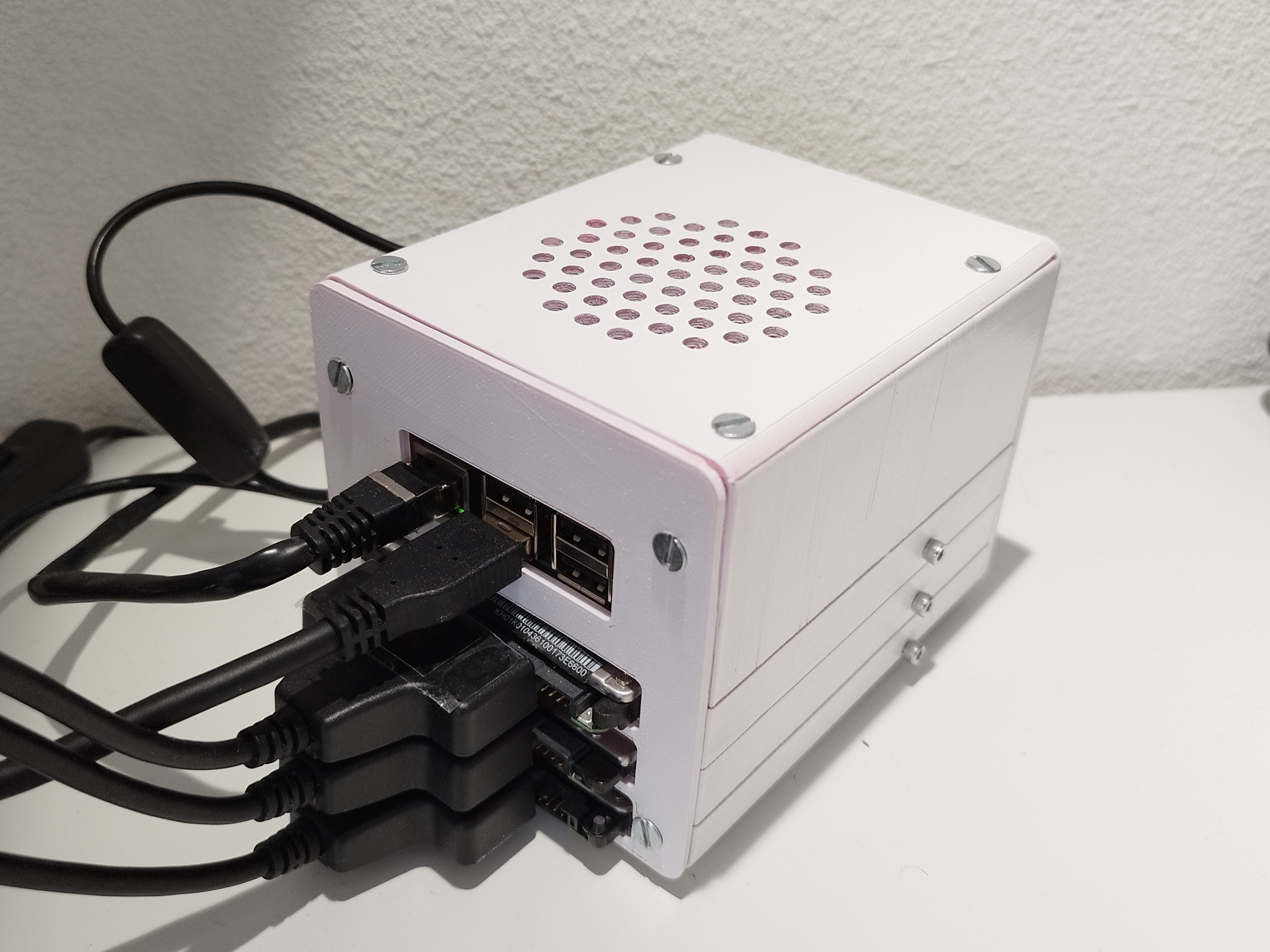

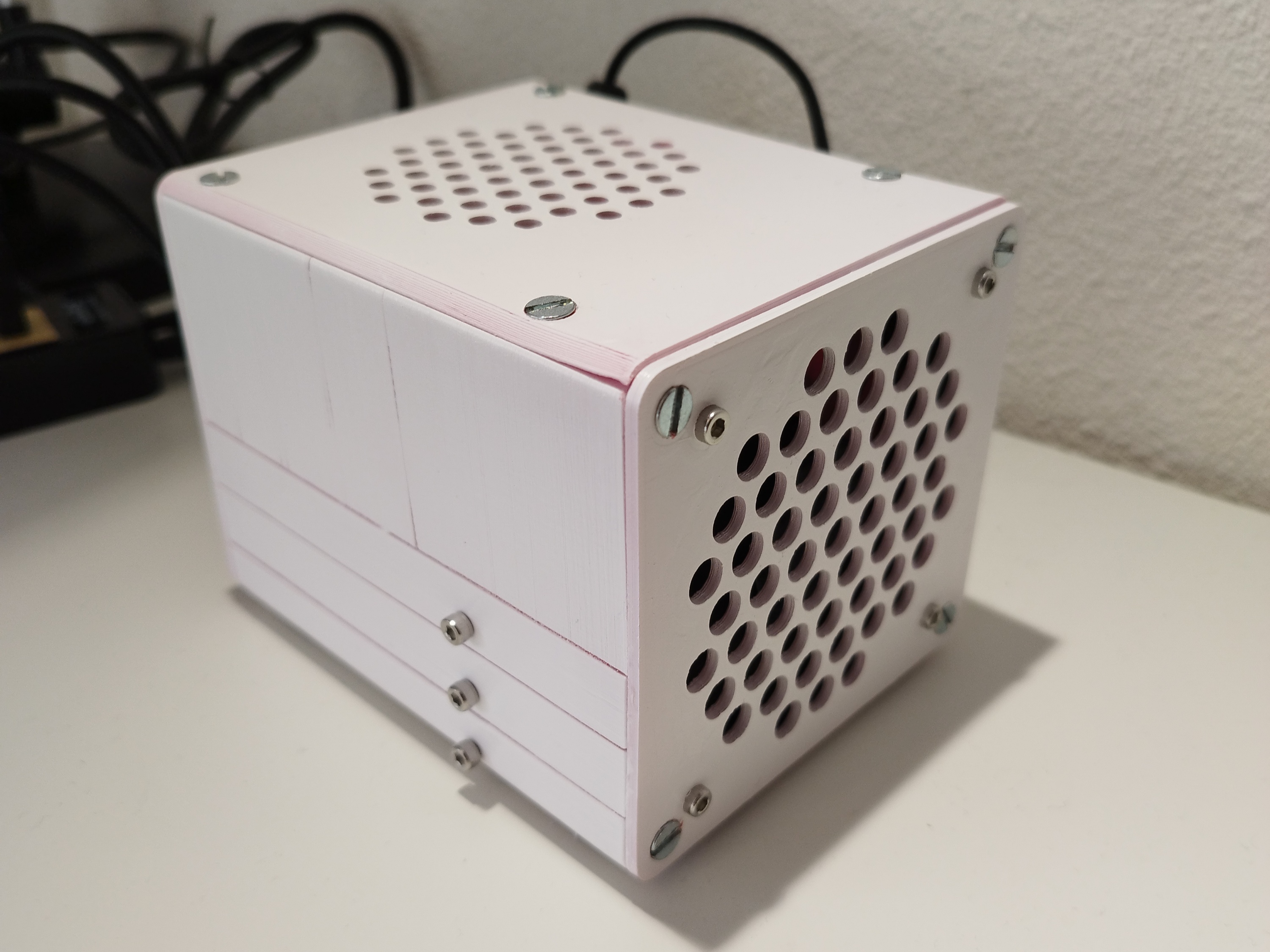

J'ai fait ce projet personnel, dans le but d'avoir un NAS (construit avec un Raspberry Pi 3B+) et pour réutiliser de nombreux composants que j'avais déjà de mon côté.

Ce qui est nécessaire pour ce projet
- Un Raspberry Pi (3B ou plus)
- Un ou plusieurs disques durs en 2,5" (épaisseur inférieure à 11mm)
- 12 écrous M4
- 12 vis M4 de 16mm
- 2 x (le nombres de disques que vous voulez installer) de vis M3 de 20mm (ex : 3 HDD => 6 vis)
- Autant de câbles SATA vers USB que de disques durs
- Un hub USB alimenté, suffisant pour alimenter les disques en totalité

Optionnel :
- Un ventilateur 80x15mm
- 4 vis et écrous pour fixer le ventilateur sur la paroi intérieure de la backplate
- Des dissipateurs thermiques pour le Raspberry Pi
- Des patins antidérapants pour mettre en dessous du boîtier

Note :

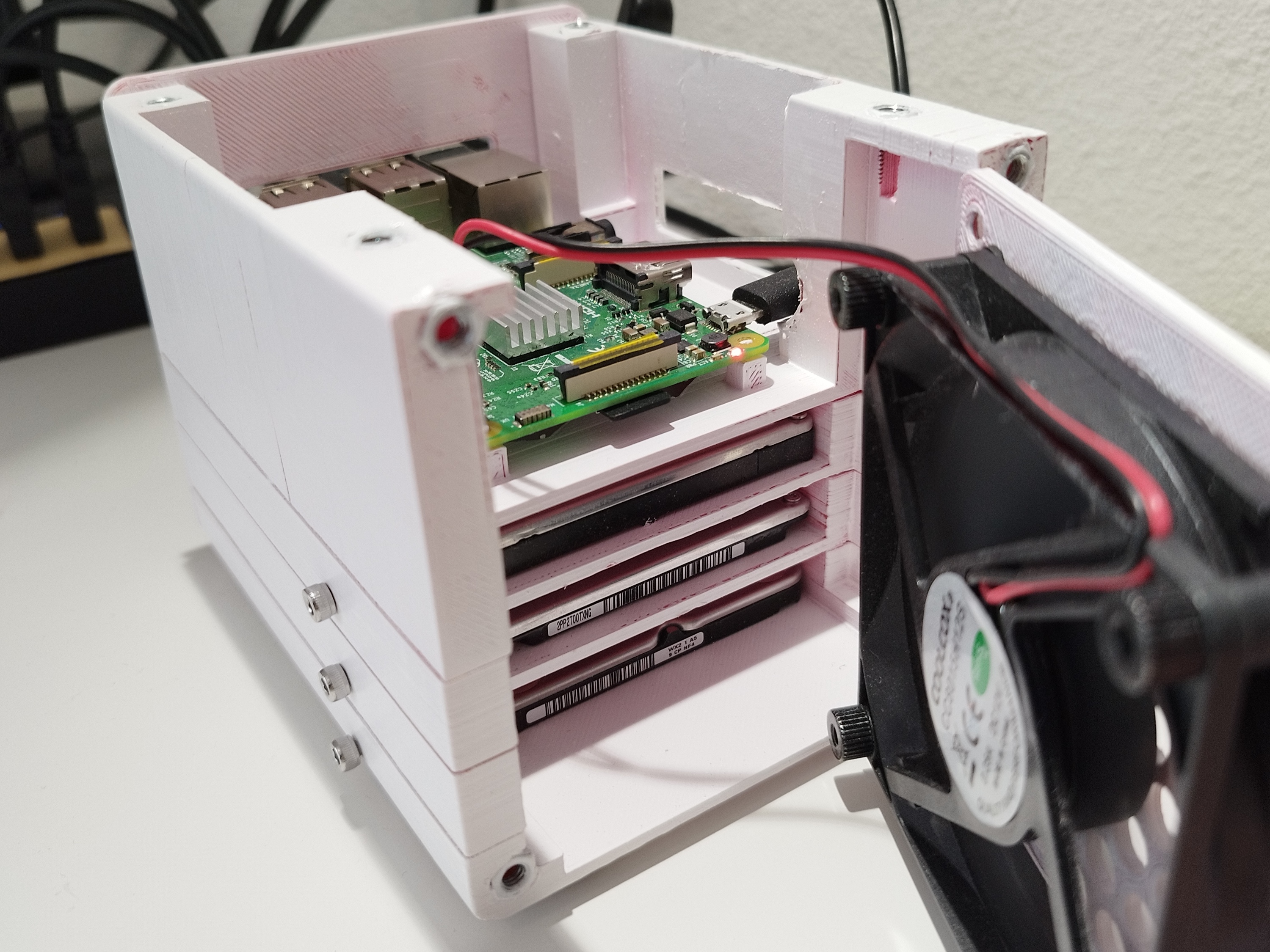

Le ventilateur est facultatif, et vous pourrez le placer seulement si vous faites la configuration que j'ai (ou plus), donc si jamais vous décidez d'imprimer au minimum que la base HDD et deux tiroirs HDD.

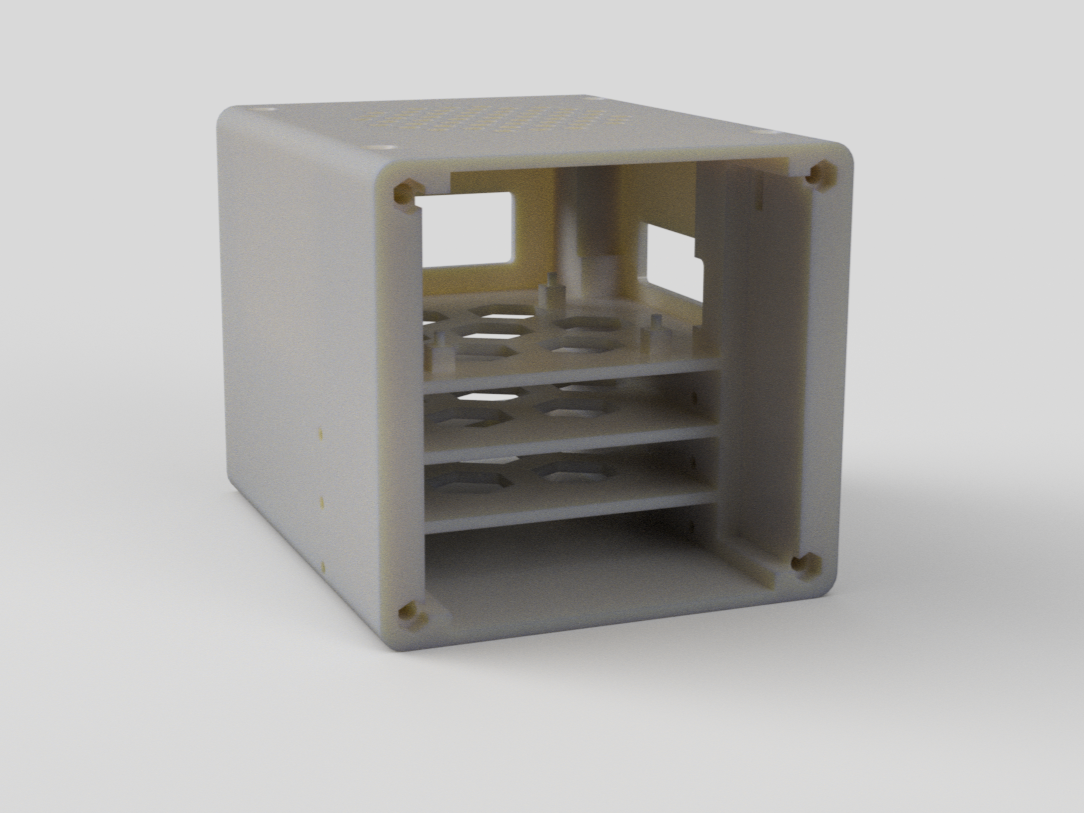

Si jamais vous souhaitez installer plus de disques, le modèle sera suffisamment modulable pour pouvoir en mettre plus que la configuration initiale (3 HDD), il faudra simplement imprimer plus de tiroirs (tiroirHdd.stl). Cependant la backplate et la frontplate ont été modélisées pour 3 HDD, donc vous devrez la modifier en conséquence, en faisant attention à bien garder les empreintes pour fixer le ventilateur.

Dans le cas où vous voudriez utiliser un Raspberry Pi autre que le 3B+ que j'ai utilisé, vérifiez le placement des mounting holes, pour que ça corresponde bien.

Les fichiers Fusion360 seront fournit dans les téléchargements, dans le cas où vous voudriez modifier la conception.

En terme d'OS, j'ai utilisé Raspberry Pi OS (anciennement Raspbian), avec OpenMediaVault pour gérer la fonction NAS (vous trouverez beaucoup de tuto sur internet).

Vous trouverez aussi beaucoup de tuto pour aller plus loin, comme installer Plex Media Server et même connecter le NAS à votre box pour pouvoir y accéder en dehors de votre réseau local (faites bien attention à ce que vous faites lors de l'ouverture de ports sur votre box internet).

N'étant pas un très grand modélisateur (c'est ma première modélisation qui subit autant de contraintes, et où tout doit être ajusté), la conception peut donc subir des déformations lors de l'impression, et donc des ajustements seront peut-être à faire après (tout dépend de votre qualité impression et de votre imprimante).

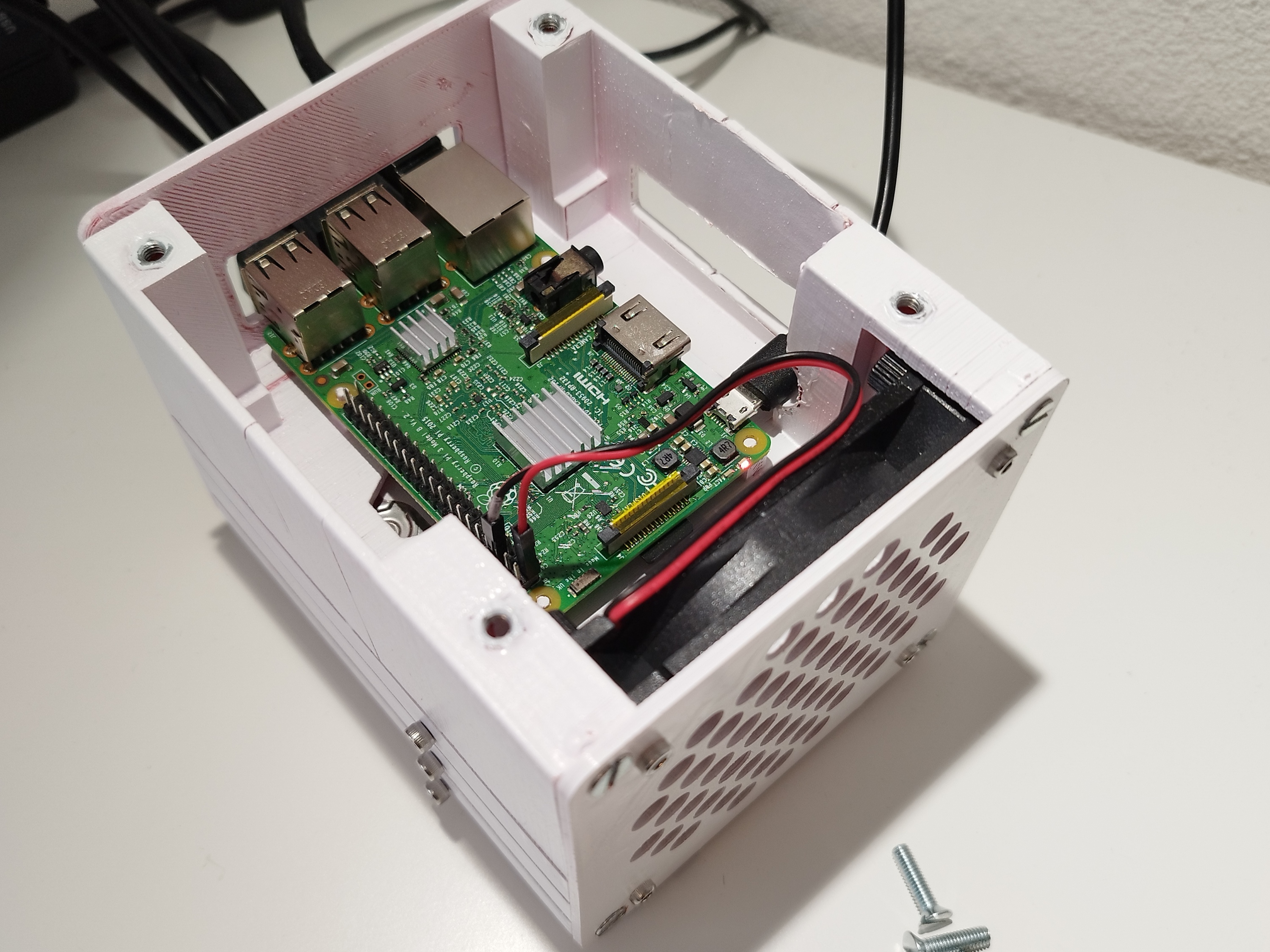

Il est possible que vous ayez besoin de calles pour pouvoir appliquer une pression sur le Raspberry Pi, dans mon cas, j'effectue une pression légère sur les ports ethernet et USB, et une pression sur le port HDMI. Ces calles peuvent être collées sur le capot (raspiHat.stl). Je ne donnerai pas mes fichiers avec les calles, étant erronés pour moi, je ne souhaite pas fournir de mauvais fichiers. Je vous laisse donc les modéliser en prenant les mesures, à l'aide d'un pied à coulisse (en utilisant la jauge de profondeur).

Pour le monter, vous devrez coller les parties avec de la colle (poncez avant de coller, ça sera plus efficace), des guides sont présents pour assurer une bonne position. Pour les écrous, vous devrez les coller dans les trous hexagonaux prévus pour cet effet, s'ils ne rentrent pas parfaitement, vous pouvez chauffer les écrous avec un briquet et les rentrer dans les trous.

Paramètres d’impression 3D

IMPRESSION FDM

Buse : 0.4mm
Hauteur : 0.2mm
Supports : Oui
