Descrição

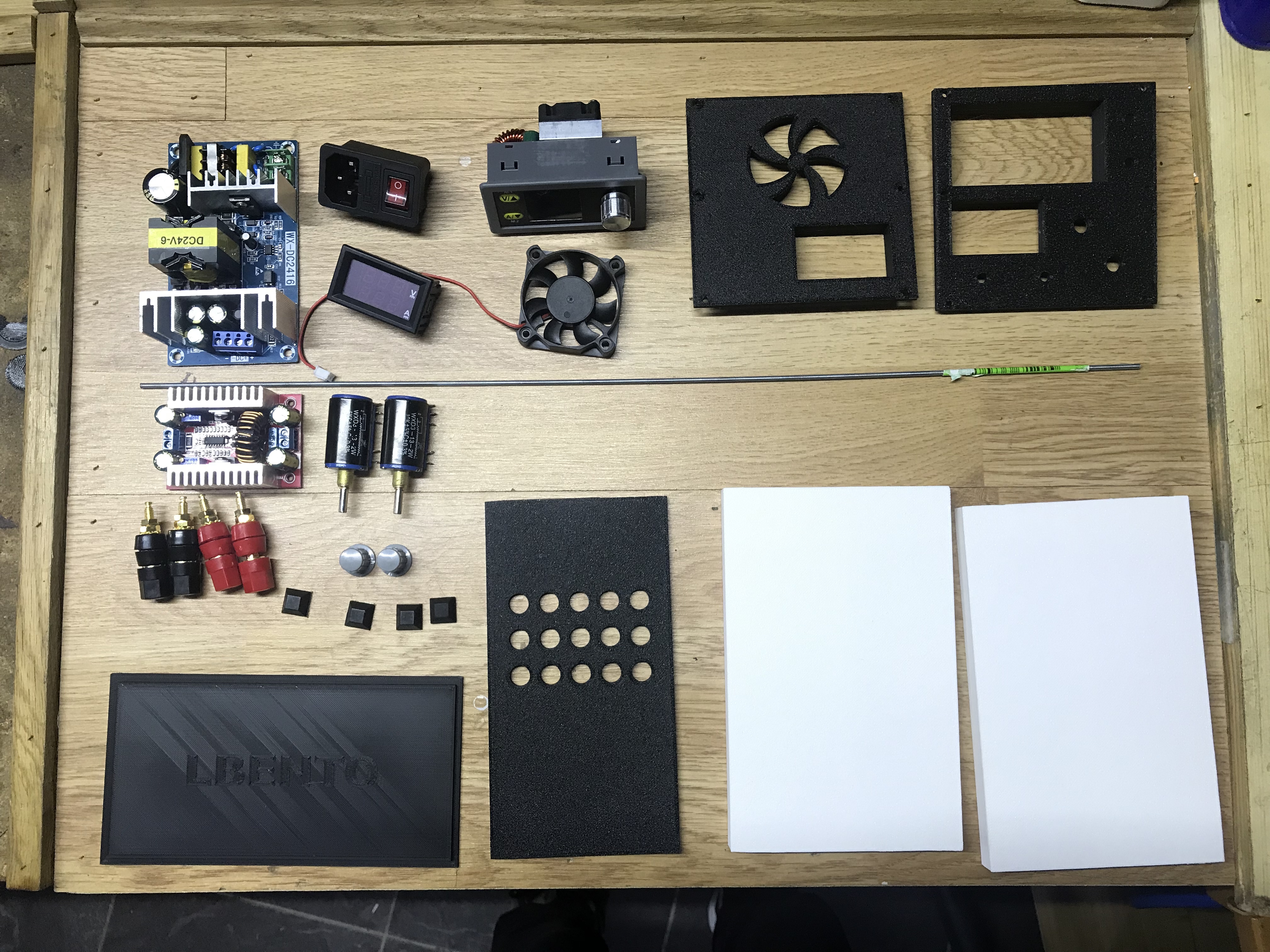

Material:
- Power Plug with switch.
- 24v 6A power supply (WXDC2416).
- Boost converter 400w 15a 10-60v .
- 2 potentiometer (10K and 5.6K).
- 4 power supply terminals.
- 1 voltmeter and ammeter(100v 10A).
- 1 DC buck/boost converter(WZ3605E).
- 24V fans (1- 50x10 or 2- 40x10).
Components assembly :
- 12x m3 screws.
- Wires and terminals.
Case assembly:
- 6x 20mm m3 rod.
- 12x m3 washers.
- 12x m3 nuts.
Notes:

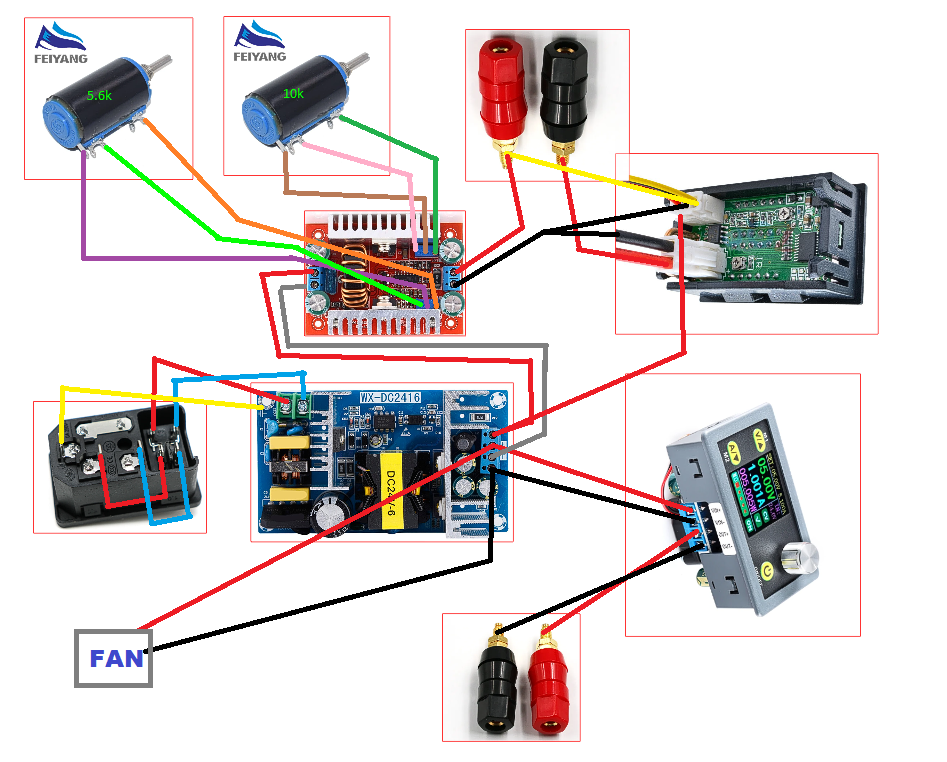

- Wiring diagram in photos.
- The boost converter potentiometers needs to be desoldered and use those purchased separately.
Printed in PLA+ 0.2 layers heigth, 20% infill and NO SUPPORTS.
127
Curtidas
313
Downloads
Categoria
Electronics
Tags
power
adjustable
lab
powersupply
Licença
Creative Commons — Attribution — Noncommercial
Arquivos (7)
Front plate.3mf
25.4 KB
Psu plate.3mf
48.9 KB
Boost plate.3mf
48 KB
Bottom cover.3mf
22.3 KB
Top cover.3mf
1.8 KB
Back plate single 50 fan.3mf
44.9 KB
Back plate dual 40 fan.3mf
61.6 KB
