[EN]

This is a modular hinge made of two parts which are clipped together. You can combine parts with different mounting plates to get the hinge you need.

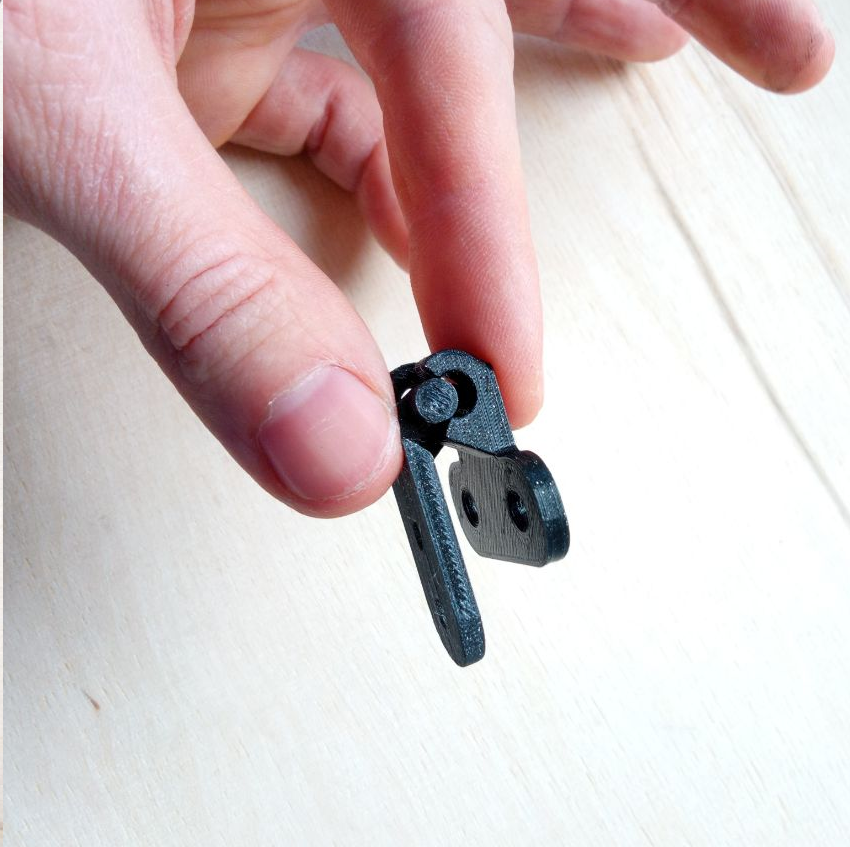

For assembly / disassembly the hinge must be in a closed position (picture with hand)

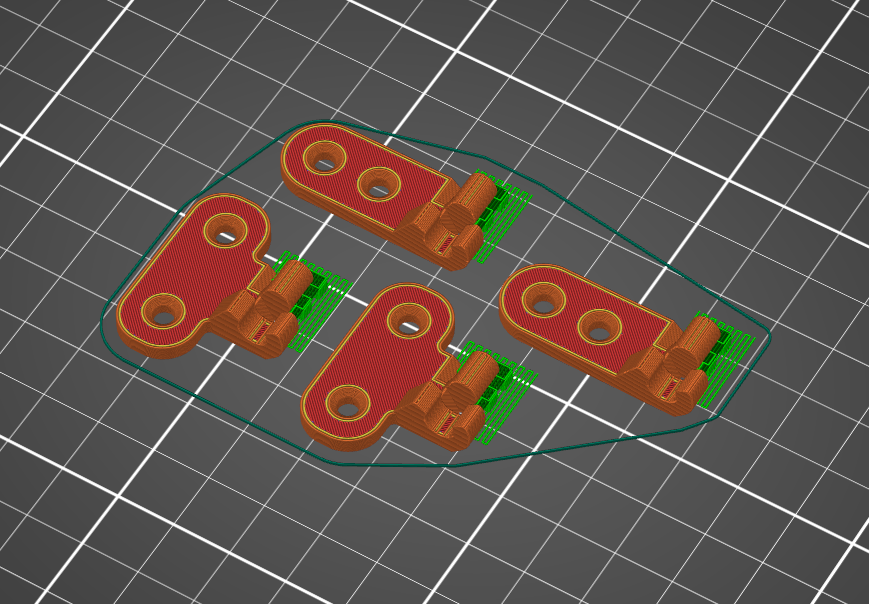

The print needs support because of the integrated bolt. After printing the bold needs a little cleaning on the bottom to be round enough.

FreeCAD file included! :-)

[DE]

Bei diesem modularen Scharnier werden die beiden Teile einfach zusammengeklippst. Dadurch können Teile mit unterschiedlichen Befestigungslöchern zusammengebaut werden um das benötigte Scharnier zu bekommen.

Für den Zusammenbau muss das Scharnier in geschlossener Position sein (Bild mit Hand).

Der Druck braucht aufgrund des integrierten Bolzens Stützstruktur. Nach dem Druck muss der Bolzen an der Unterseite etwas nachbearbeitet werden damit er rund genug ist.

FreeCAD Datei auch mit dabei! :-)
