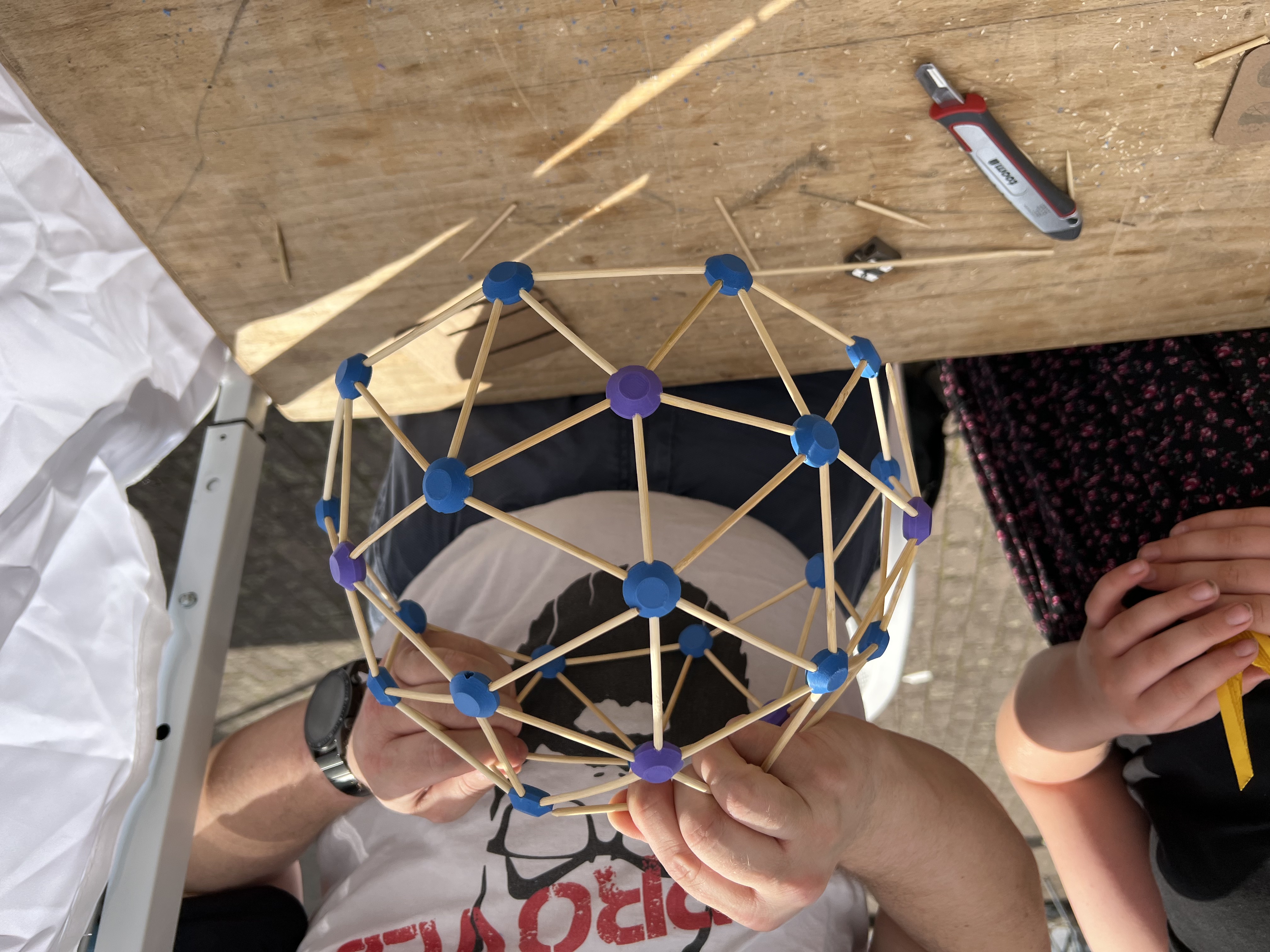

Das "Einfache Geodesic Dome Modell" wurde während eines Twitch Streams für den Einsatz als Projekt für Messebesucher entworfen. Es werden zwei Arten von Steckverbindern 3D-gedruckt, die mit Hilfe von unterschiedlich langen Holzspießen untereinander verbunden werden.

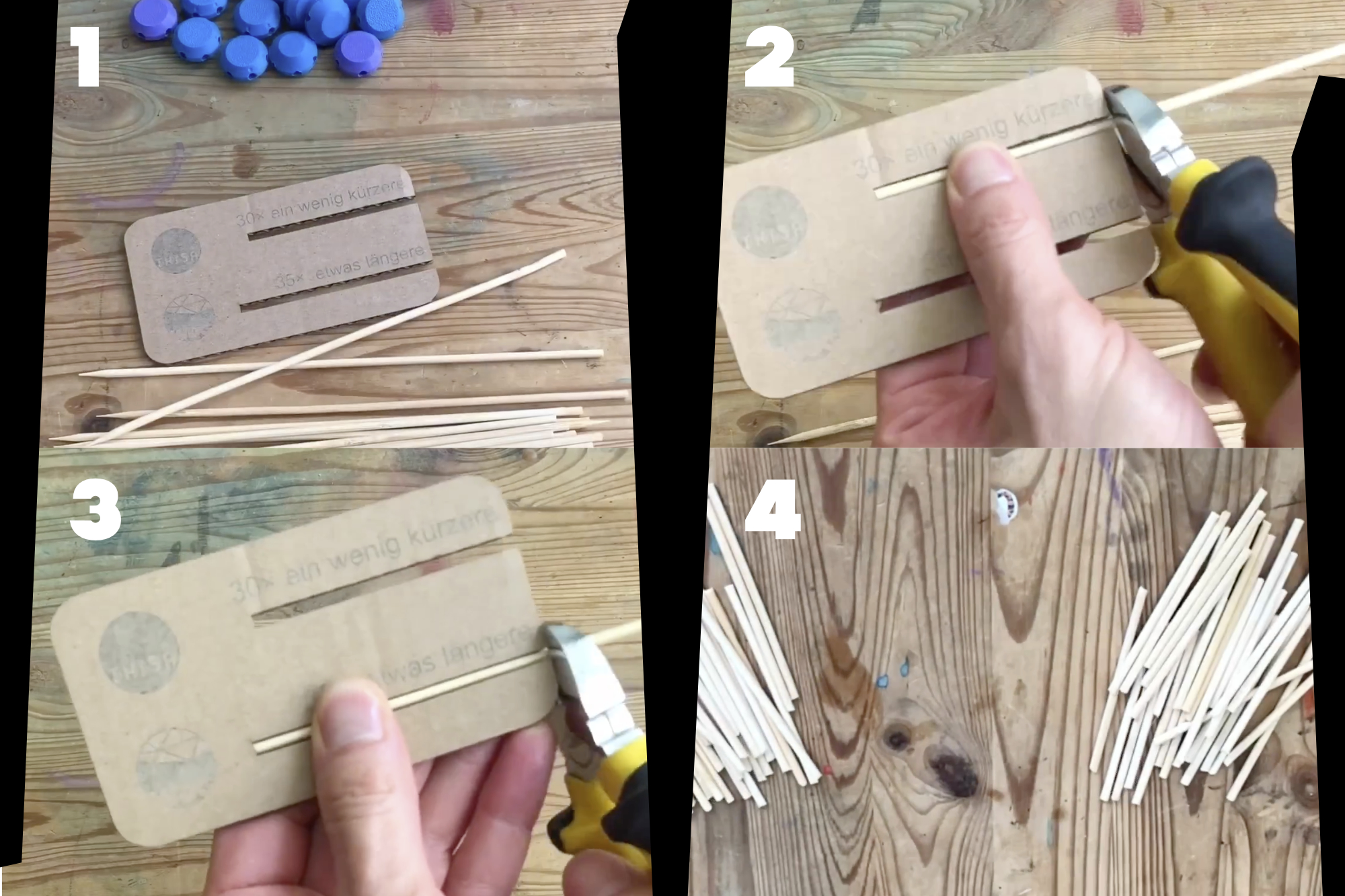

• Alle Spieße auf die richtige Länge bringen (30× 68 mm & 35× 77 mm). Hierzu kann man die Schablone benutzen, die schon die genaue Anzahl der benötigten Spieße zeigt
• Kurze  Spieße in die "Steckverbinder mit den fünf Löchern" stecken
• “Steckverbinder mit den sechs Löchern” mit den enden der kurzen Spieße verbinden (Hierbei ist zu beachten, dass nur die Löcher ohne kleine Vertiefung unterhalb des Lochs zum verbinden mit den kurzen Spießen verwendet werden)
• “Sechser-Verbinder” untereinander mit den längeren Spießen verbinden(Löcher mit Markierung verwenden)
• Schritt 2 Fünf mal wiederholen so dass fünf Steckverbinder mit jeweils fünf Spießen entstehen
• Entstandenen “Fünfer-Komponenten” mit den “Sechser-Verbindern” des zu beginn erstellten Fünfecks verbinden (Hierbei ist wieder zu beachten: Nur die Löcher ohne kleine Vertiefung unterhalb des Lochs zum verbinden mit den kurzen Spießen der “Fünfer-Komponenten” verwenden)
• Die eingesteckten “Fünfer-Komponenten” untereinander auf mittlerer höhe mit “Sechser-Verbindern” verbinden.
• In alle verbleibenden freien Löcher der “Sechser-Verbinder” lange Spieße einstecken und untereinander verbinden
• Die nun offenen Enden wieder mit “Sechser-Verbindern” verbinden und auf die Markierung an den Löchern achten
• Untere Reihe mit langen Spießen schließen

Ein Aufbau-Video findet man auf dem InstagramAccount von 00schralf.

(die Anleitung kann auch auf den Projektbildern nachvollzogen werden)

Druckdaten:

• Material: ABS (bei Außennutzung empfohlen) oder PLA
• Schichthöhe: 0,1 mm
• Infill: 15%
• Schichten oben und unten: 4
• Wandlinien: 4
• Stützstruktur: keine

Benötigte Materialien:

• PLA
• 30× - 40× Holzspieß, 3 mm Durchmesser, 20 mm Länge (Schaschlik-Spieß)

Druckliste:

• 6× 5er.stl
• 20× 6er.stl
• 1× Schablone.pdf


→ENGLISH VERSION ←

The "Simple Geodesic Dome Model" was designed during a twitch stream for use as a project for trade show attendees. Two types of connectors are 3D printed, which are connected to each other using wooden skewers of different lengths.

• Cut all skewers to the correct length (30× 68 mm & 35× 77 mm). You can use the template for this, which already shows the exact number of skewers required
• Insert short skewers into the “five hole connectors”
• Connect “six hole connectors” to the ends of the short skewers (note that only the holes without a small indentation below the hole are used to connect to the short skewers)
• Connect “six connectors” to each other with the longer skewers (use marked holes)
  Step 2 Repeat five times to create five connectors with five spikes each
• Connect the resulting "five components" with the "six connectors" of the pentagon created at the beginning (only use the holes without a small indentation below the hole to connect with the short skewers of the "five components")
• Connect the inserted "five components" to one another at mid-height with “six connectors”
• Insert long skewers into all remaining free holes of the "six-connector" and connect them to each other
• Reconnect the now open ends with "six connectors" and pay attention to the markings on the holes
• Close the bottom row with long skewers

A construction video can be found on 00schralf's Instagram account.

(The instructions can be traced on the project images)

Print data:

• layer height: 0,1mm
• infill: 15%
• top and bottom layers: 4
• wall layers: 4
• support structure : none

Required materials:

• PLA
• 30× - 40× Wooden skewer, 3 mm diameter, 20 mm length

Print list:

• 6× 5er.stl
• 20× 6er.stl
• 1× Schablone.pdf
