Holder for USB microscope.

Features:

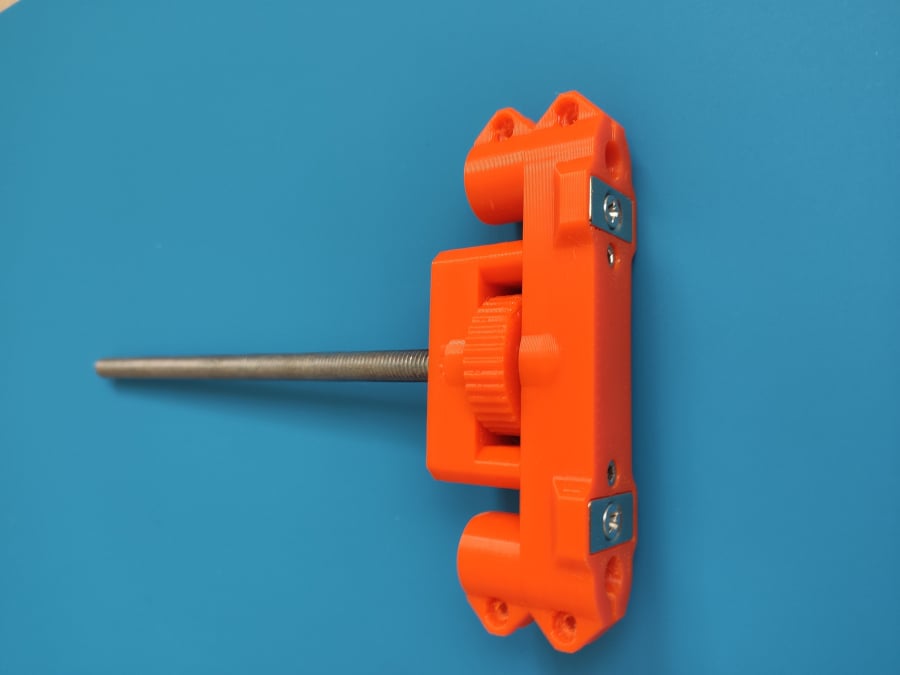

• the wheel for adjusting the height is at the bottom, pressed by two nuts and two bearings, which makes the process of moving along the height easy;
• the microscope mount allows you to deflect it, which also expands the possibilities of use.

Made several mounting options:

1. For screwing to the base (printed or wooden) - Bottom.stl

2. On the magnetic holder:

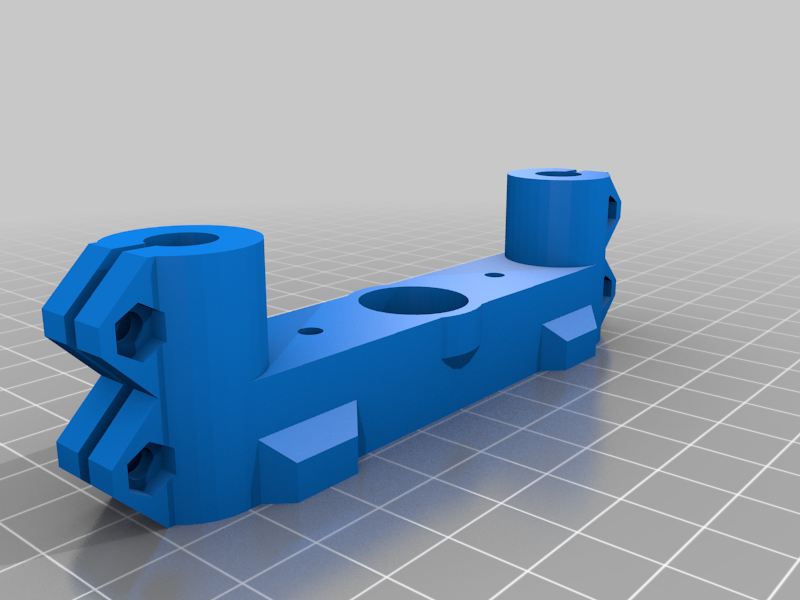

2.1) Rectangular magnets 20x10x5 ( [https://aliexpress.com/item/1005001832581739.html](https://aliexpress.com/item/1005001832581739.html) ) - Bottom-magnet (20x10x5).stl

2.2) Round magnets 20x5 ( [https://aliexpress.com/item/1005001832538773.html](https://aliexpress.com/item/1005001832538773.html) ) - Bottom-magnet (20x5).stl

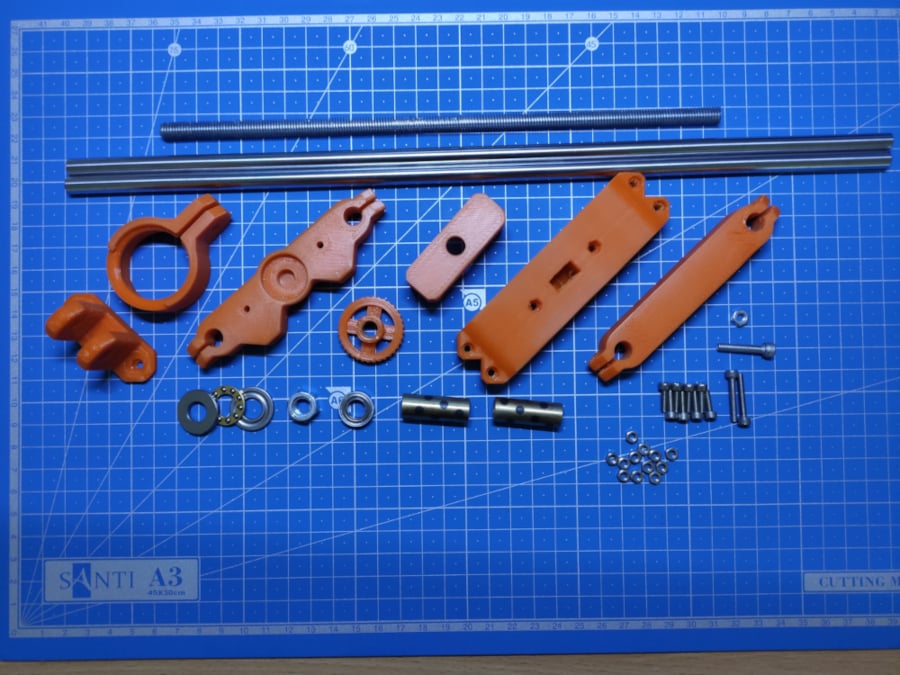

Additional accessories:

1. Shaft diameter 8mm, length 200-250mm - 2 pcs.

2. Stud screw M8, length 10mm less than the length of the shafts.

3. Nut М8 - 2 pcs.

4. Bearings 688zz - 2 pcs.

5. Screw M3x10 - 12 pcs.

6. Screw M3x20 - 2 pcs.

7. Nut M3 - 14 pcs.

8. Screw M4x20 - 1 pc.

9. Nut M4 - 1 pc.

10. Sleeve 8x11x30 ( [https://aliexpress.com/item/32476367665.html](https://aliexpress.com/item/32476367665.html) ) - 2 pc.

Source: [https://www.tinkercad.com/things/dqGJjhK0FIS](https://www.tinkercad.com/things/dqGJjhK0FIS)

Soft = Microspin2 MP Digital Microscope Capture Software(44114) - [https://www.celestron.com/pages/drivers-and-software](https://www.celestron.com/pages/drivers-and-software)

USB Microscope = [https://www.aliexpress.com/item/1005004412410690.html](https://www.aliexpress.com/item/1005004412410690.html)

Support Ukraine, please make a donation to the Armed Forces of Ukraine - [https://bank.gov.ua/en/about/support-the-armed-forces](https://bank.gov.ua/en/about/support-the-armed-forces)

============================================

Держатель для USB микроскопа.

Особенности:

• колесо для регулировки высоты находится снизу, прижато двумя гайками и двумя подшипниками, что делает процесс перемещения по высоте легким;
• крепление микроскопа позволяет отклонять его, что так же расширяет возможности использования;

Сделал несколько вариантов крепления:

1. Для прикручивания к основанию(напечатанному или деревянному) - Bottom.stl

2. На магнитном держателе:

2.1) Прямоугольные магниты 20х10х5 ( [https://aliexpress.com/item/1005001832581739.html](https://aliexpress.com/item/1005001832581739.html) )- Bottom-magnet(20x10x5).stl

2.2) Круглые магниты 20х5 ( [https://aliexpress.com/item/1005001832538773.html](https://aliexpress.com/item/1005001832538773.html) ) - Bottom-magnet(20x5).stl

Дополнительные комплектующие:

1. Вал диаметр 8мм, длина 200-250мм - 2 шт.

2. Шпилька винт М8, длина на 10мм меньше чем длина валов.

3. Гайка М8 - 2 шт.

4. Подшипники 688zz - 2 шт.

5. Винт M3x10 - 12 шт.

6. Винт M3x20 - 2 шт.

7. Гайка M3 - 14 шт.

8. Винт M4x20 - 1 шт.

9. Гайка M4 - 1 шт.

10. Втулки 8x11x30 ( [https://aliexpress.com/item/32476367665.html](https://aliexpress.com/item/32476367665.html) ) - 2 шт.

Исходники: [https://www.tinkercad.com/things/dqGJjhK0FIS](https://www.tinkercad.com/things/dqGJjhK0FIS)

Поддержите Украину, пожалуйста, сделайте пожертвование ВСУ - [https://bank.gov.ua/ua/about/support-the-armed-forces](https://bank.gov.ua/ua/about/support-the-armed-forces)

Print Settings

Printer:

E-BOT

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

20-50
