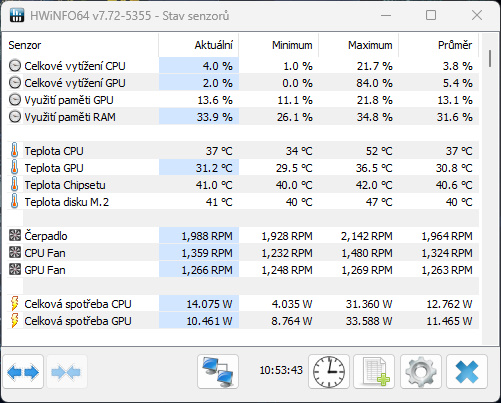

Update: New case version for water cooling

for all the small water cooling with hoses in the middle. Must use reducer for 92/95x15mm fan

English

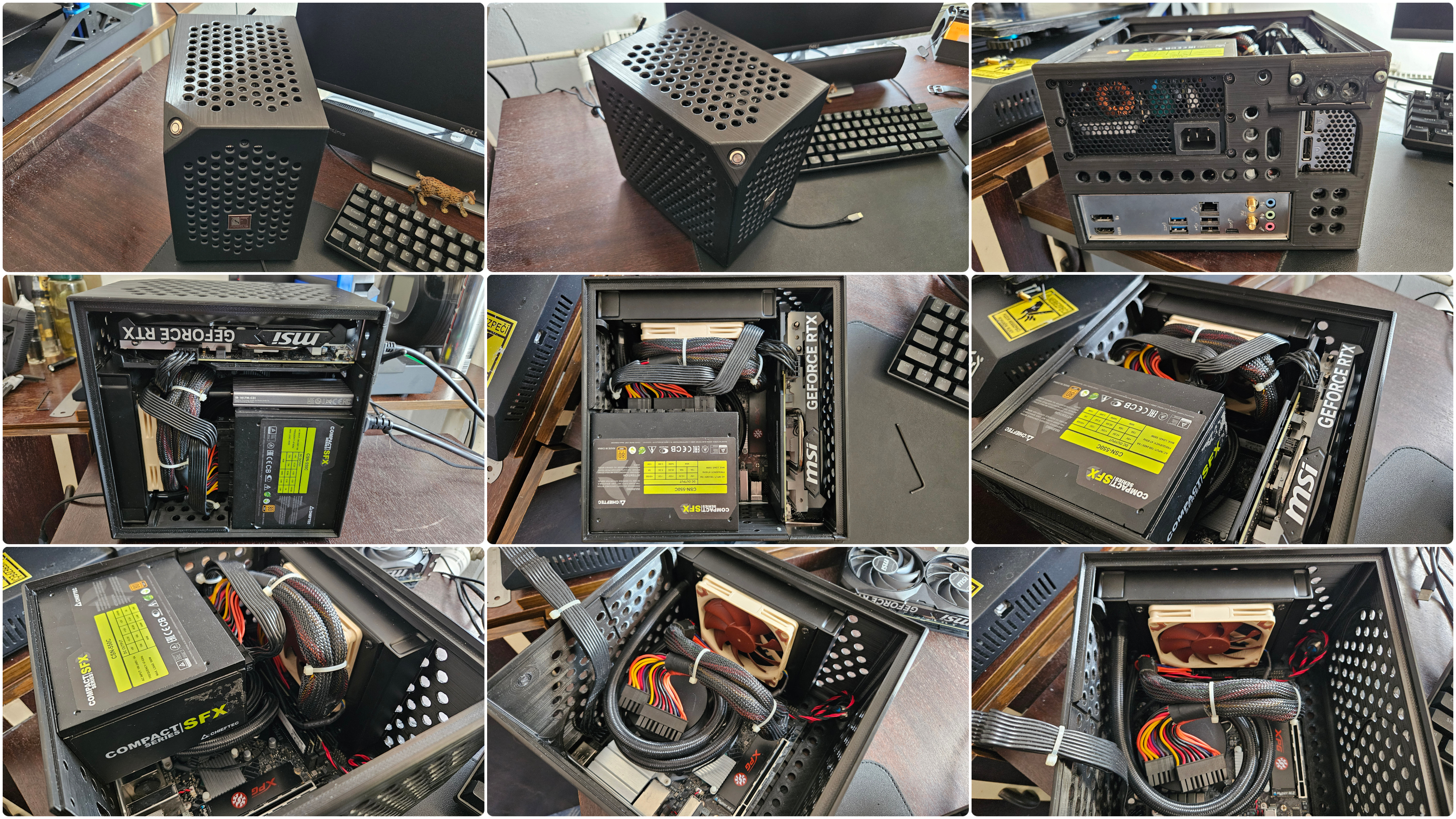

The latest Mini-ITX case for PC. It is only 150x220x220mm and can fit a Mini-ITX board, a graphics card up to 200(x120x40)mm, a CPU cooler up to 60mm (designed for a 40mm Noctua NH-L9i), an SFX power supply, one 120mm fan, and possibly one 2.5 " disk (after adjusting the power cable and the small SATA connector). * After adjusting the PC power supply and the monitor transformer, the monitor transformer can be placed in the cabinet, where a hole for the 5.5/2.5 connection is then prepared.

Apart from the back holes, cover hook and GPU holder, everything can (and I highly recommend) be printed without supports. It takes approximately 70 hours to print everything and weighs approximately 650g. I used PETG filament for printing… Screw holes, can be used without a tap…

To build you need:

HBGQ12F-10E/W/12V/N anti-vandal switch

KONPC-SPK-5x2 ISP

KONPC-SPK-PI

* DS-025A DC connector 5.5/2.5

* NP-119A-EN DC connector 5.5/2.5

7x M3 screw

7x M4 screw

------------

Czech

Poslední verze Mini-ITX case pro PC. Je velká pouhých 150x220x220mm a vejde se doní Mini-ITX deska, grafická karta do 200(x120x40)mm, Chladič CPU do max 60mm (navrženo pro 40mm Noctua NH-L9i), SFX zdroj, jeden 120mm ventilátor, a popřípadě jeden 2,5" disk (po úpravě napájecího kabelu a malého konektoru SATA). * Po úpravě PC zdroje a trafa monitoru, lze trafo monitoru umístit do skříně, kde je nato připravený otvor pro přípojku 5,5/2,5.

Krom zadních otvorů, háku krytu a držáku GPU, lze (a silně doporučuji) vše vytisknout bez podpor. Tisk všeho, trvá přibližně 70 hodin a váží přibližně 650g. Pro tisk jsem použil PETG filament… Otvory pro šrouby, lze použít bez závitníku…

K sestavení je potřeba:

HBGQ12F-10E/W/12V/N antivandal spínač

KONPC-SPK-5x2 ISP

KONPC-SPK-PI

* DS-025A DC konektor 5,5/2,5

* NP-119A-EN DC konektor 5,5/2,5

7x M3 šroub

7x M4 šroub
