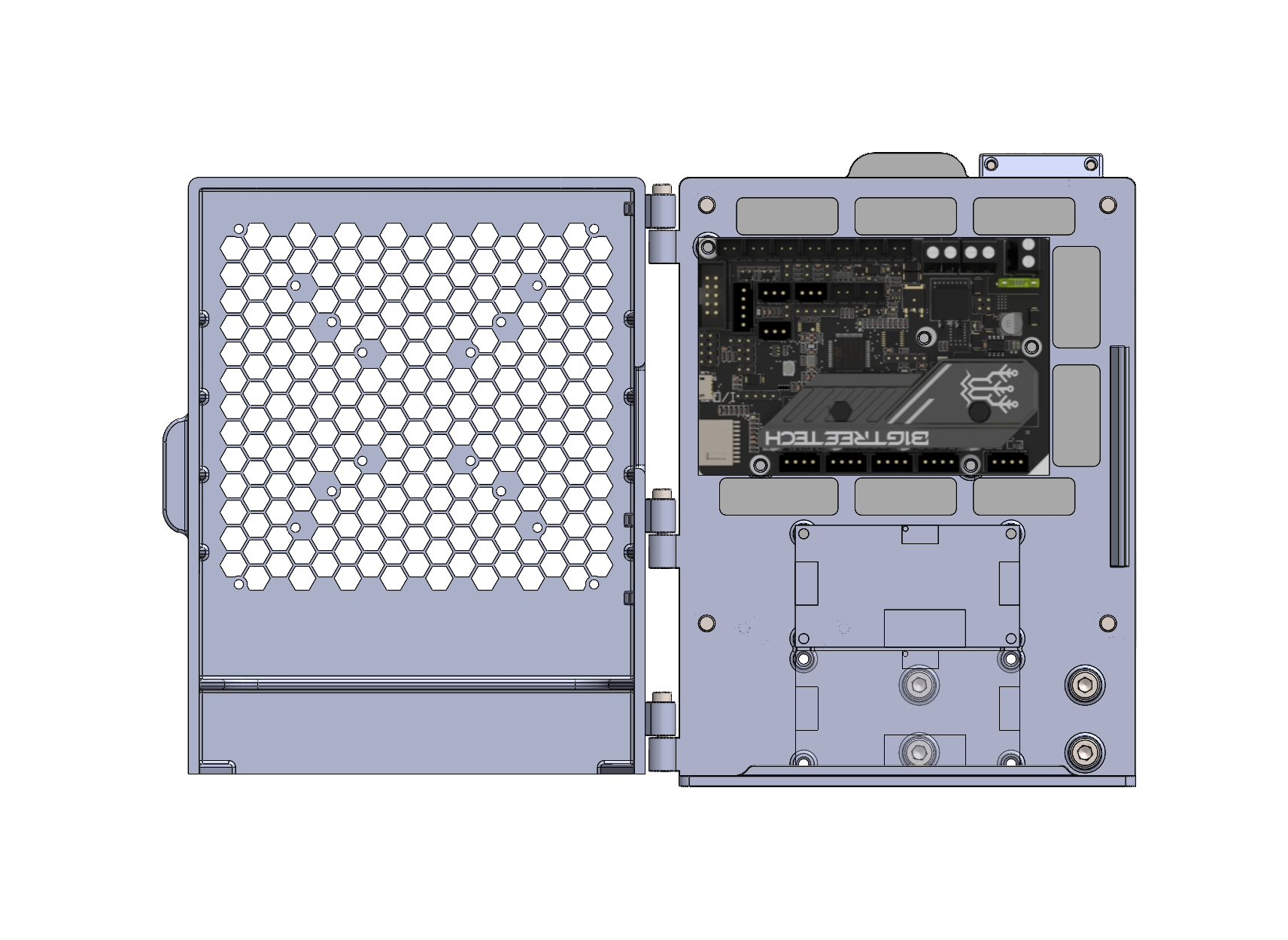

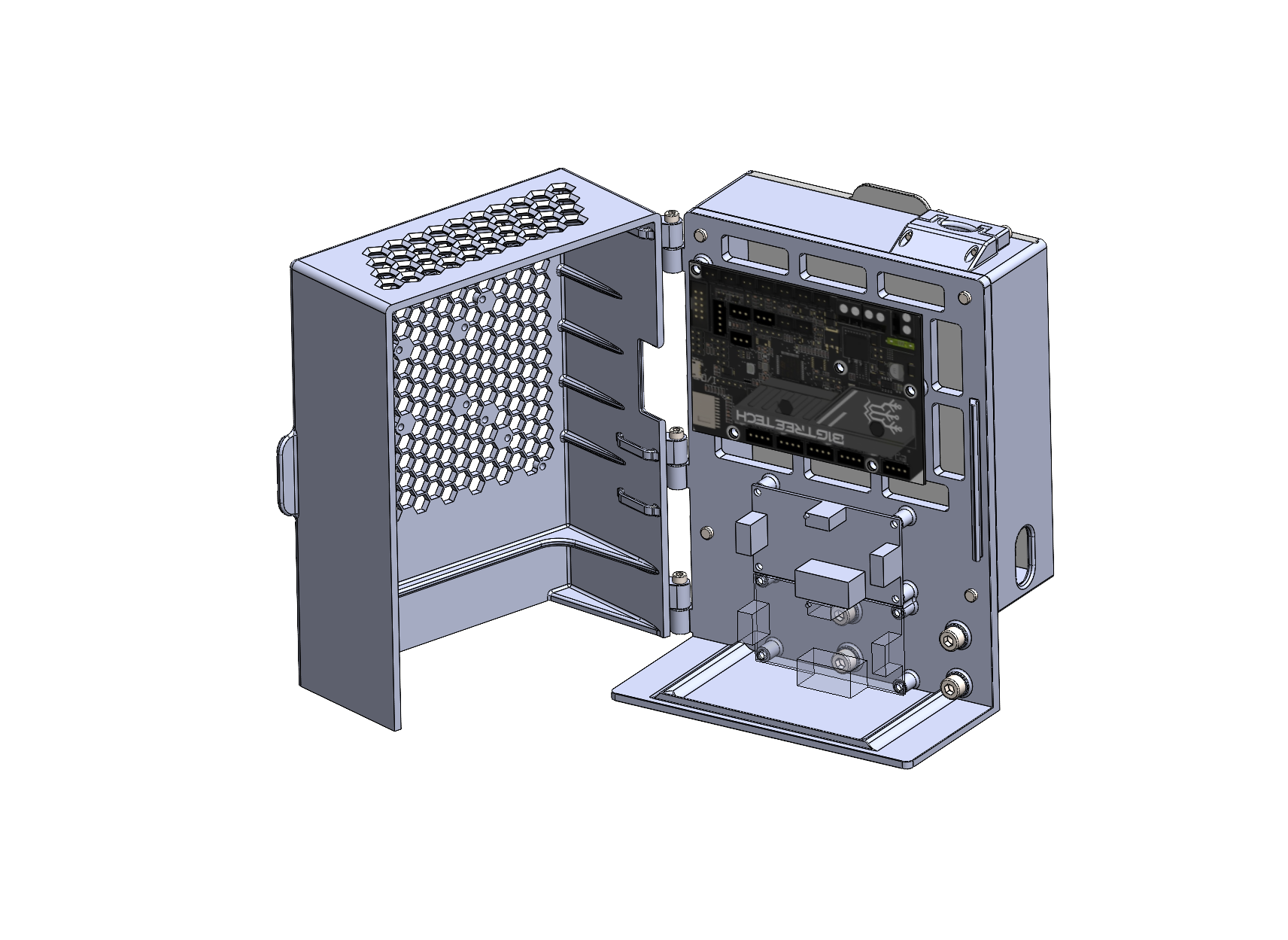

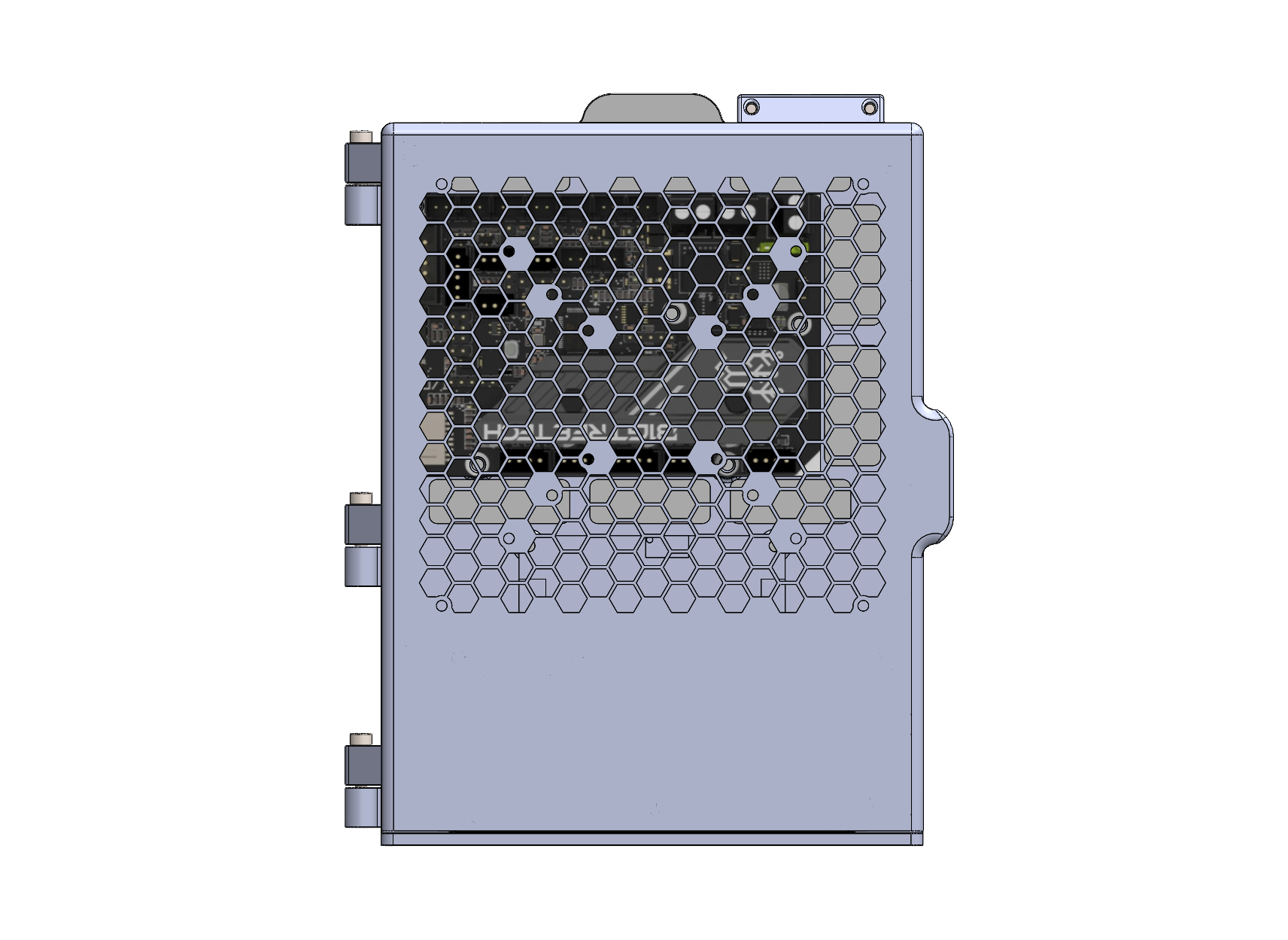

The case allows easy access to the board and has space for cable management in the space behind the board.

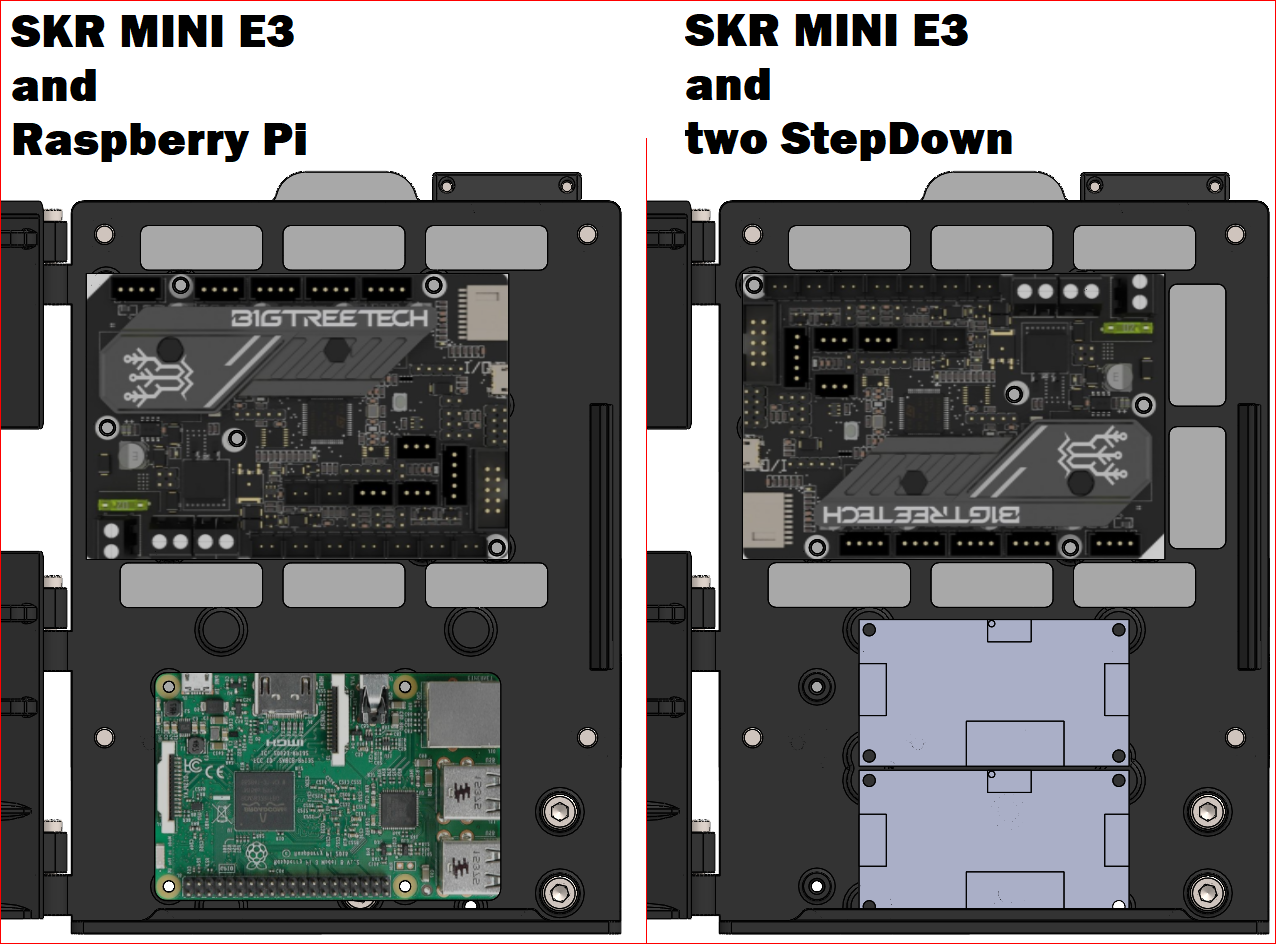

• Ready for SKR MINI E3 or similar board and Raspberry Pi ¾ or two StepDowns.
• Optimized for 0.4 nozzle and for supportless printing.
• Two positions for StepDowns have only one mounting hole each. Additional holes must be made according to the size of the component in the prepared posts.
• It is possible to install fans of sizes 50/60/80/120 with a thickness of up to 25 mm from the inside of the door. Mounting holes are provided for fans.
• For connecting the board and raspberry a bent usb cable is needed.

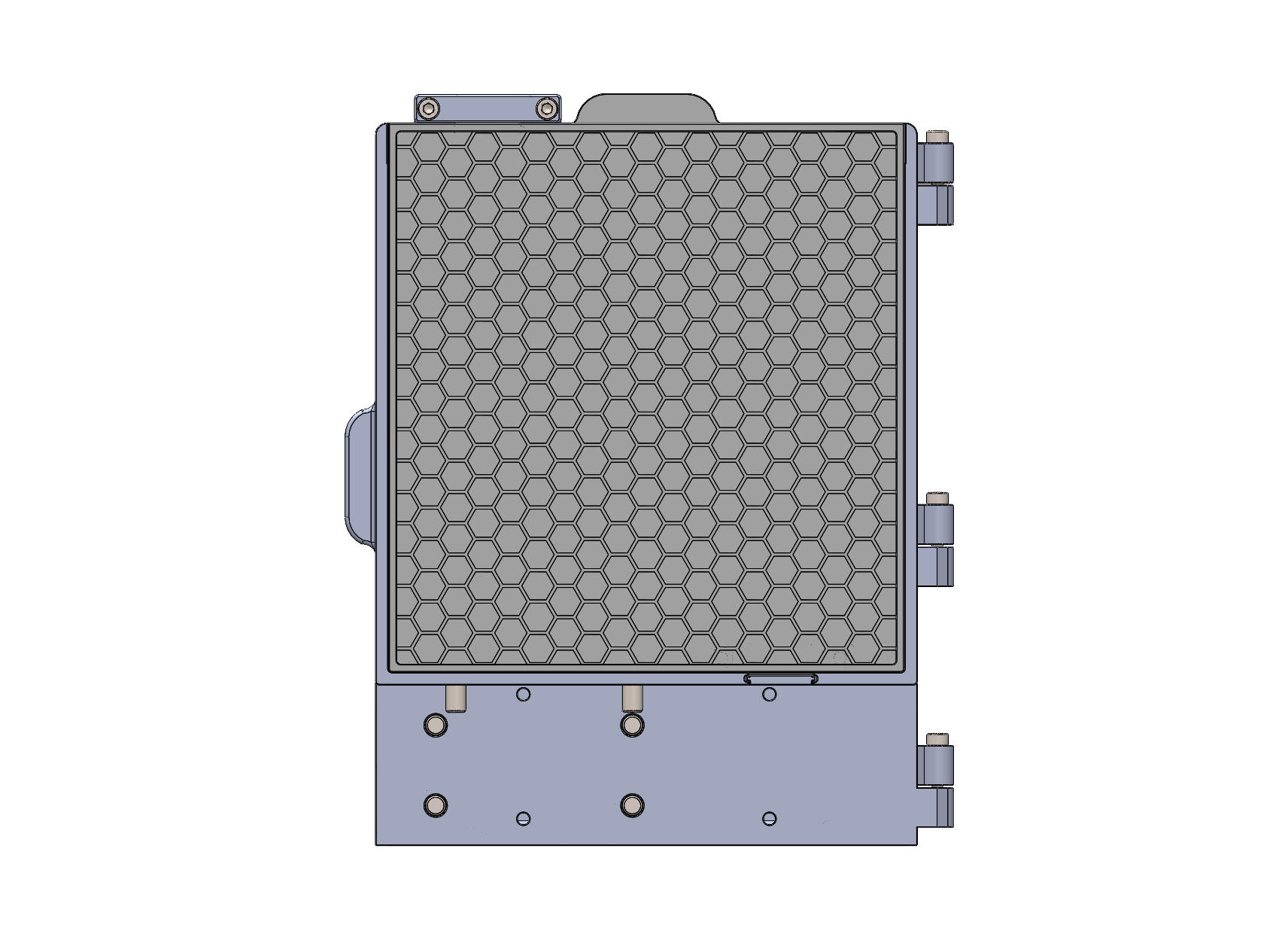

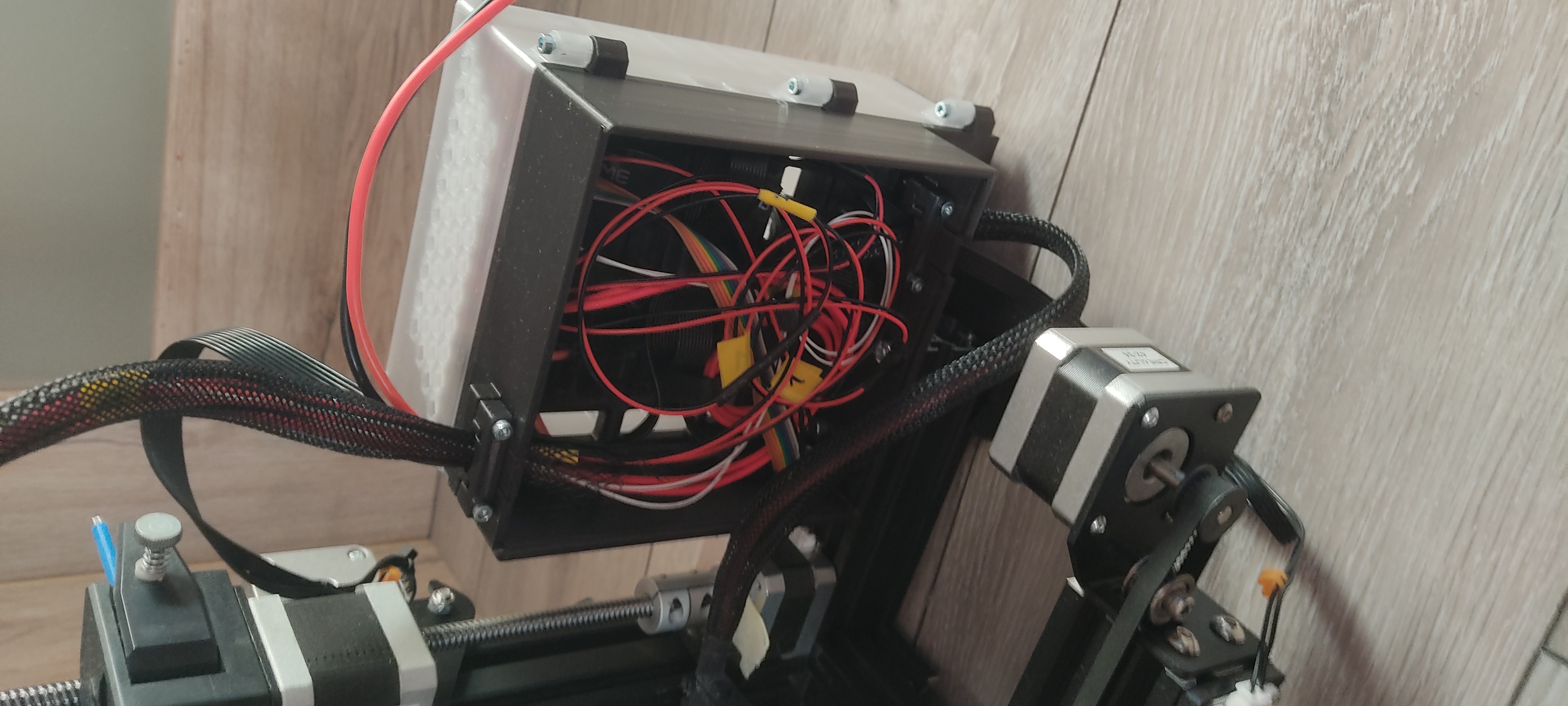

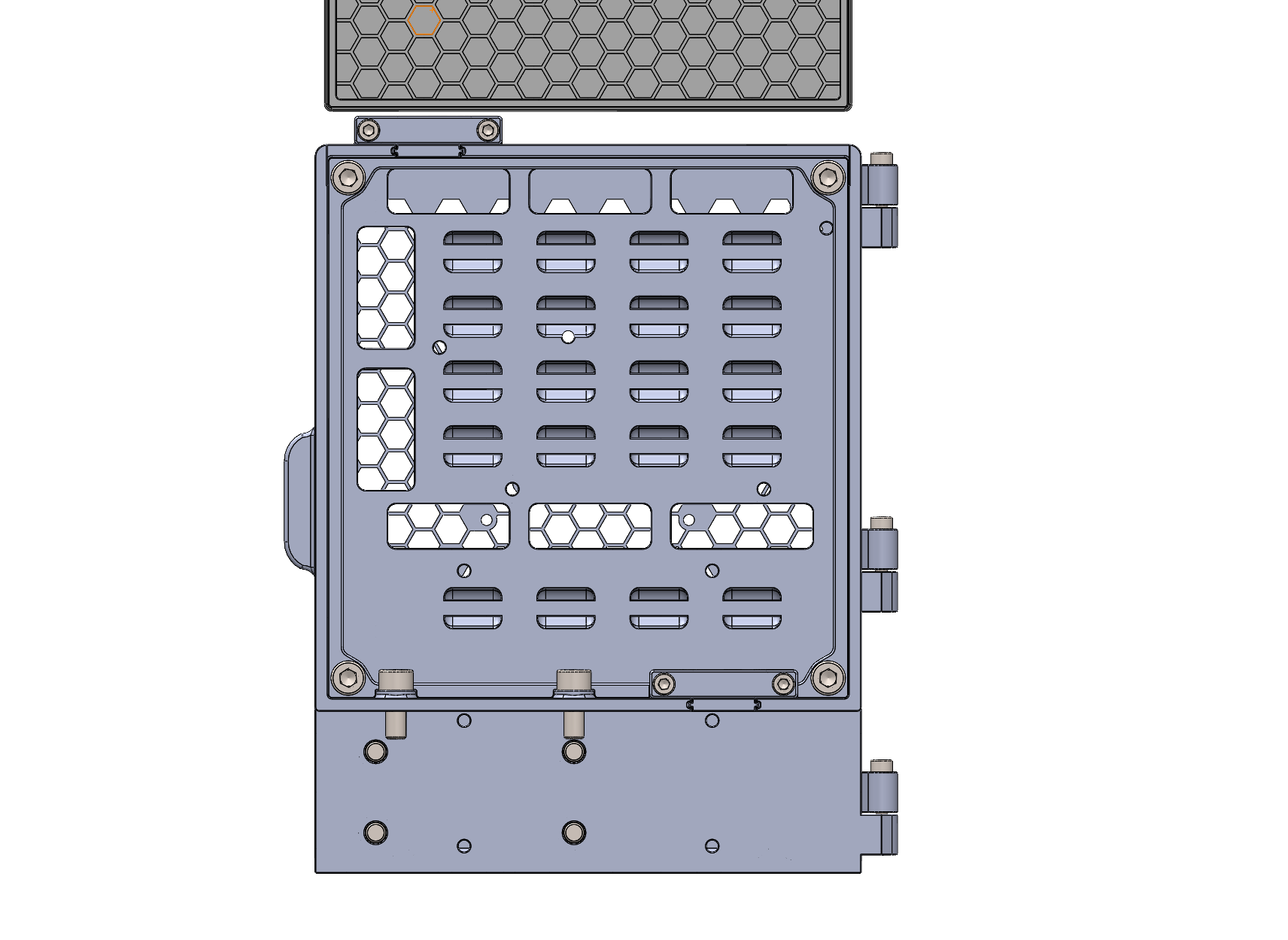

• In the back space there are preparatory grooves for Velcro which can be used for tying cables.

Necessary fasteners

• 4 pcs DIN912 M5x16 screws for completing the two basic parts of the case together.
• 4-8 pcs DIN912 M5x16 screws for mounting on the printer profile.
• 4-8 pcs M5 nuts for T-profile on the printer profile.
• 3 pcs DIN912 M3x20 screws for hinges.
• 4 pcs DIN912 M3x20 screws for cable glands.
• 5 or more pcs DIN912 M3x6 screws for motherboard and other electronic parts.

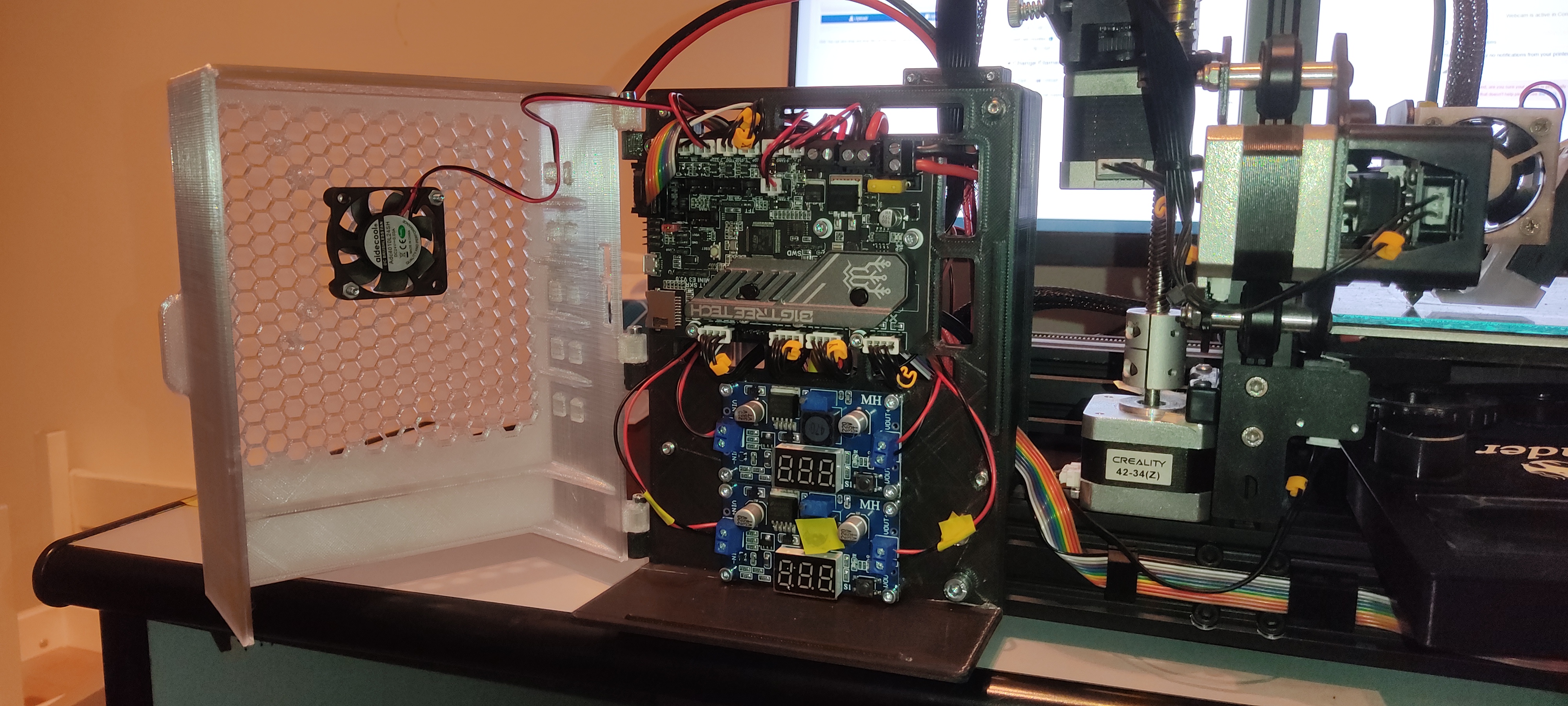

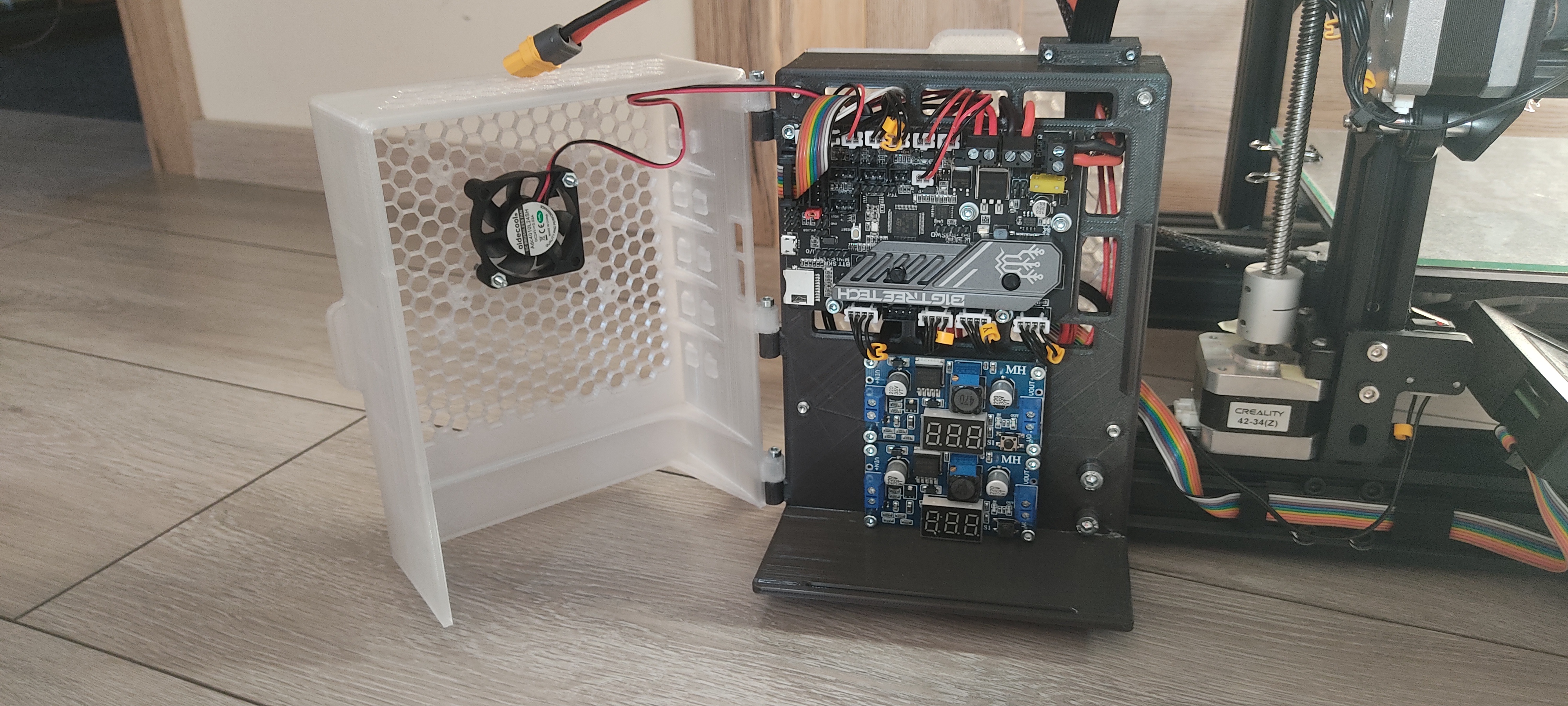

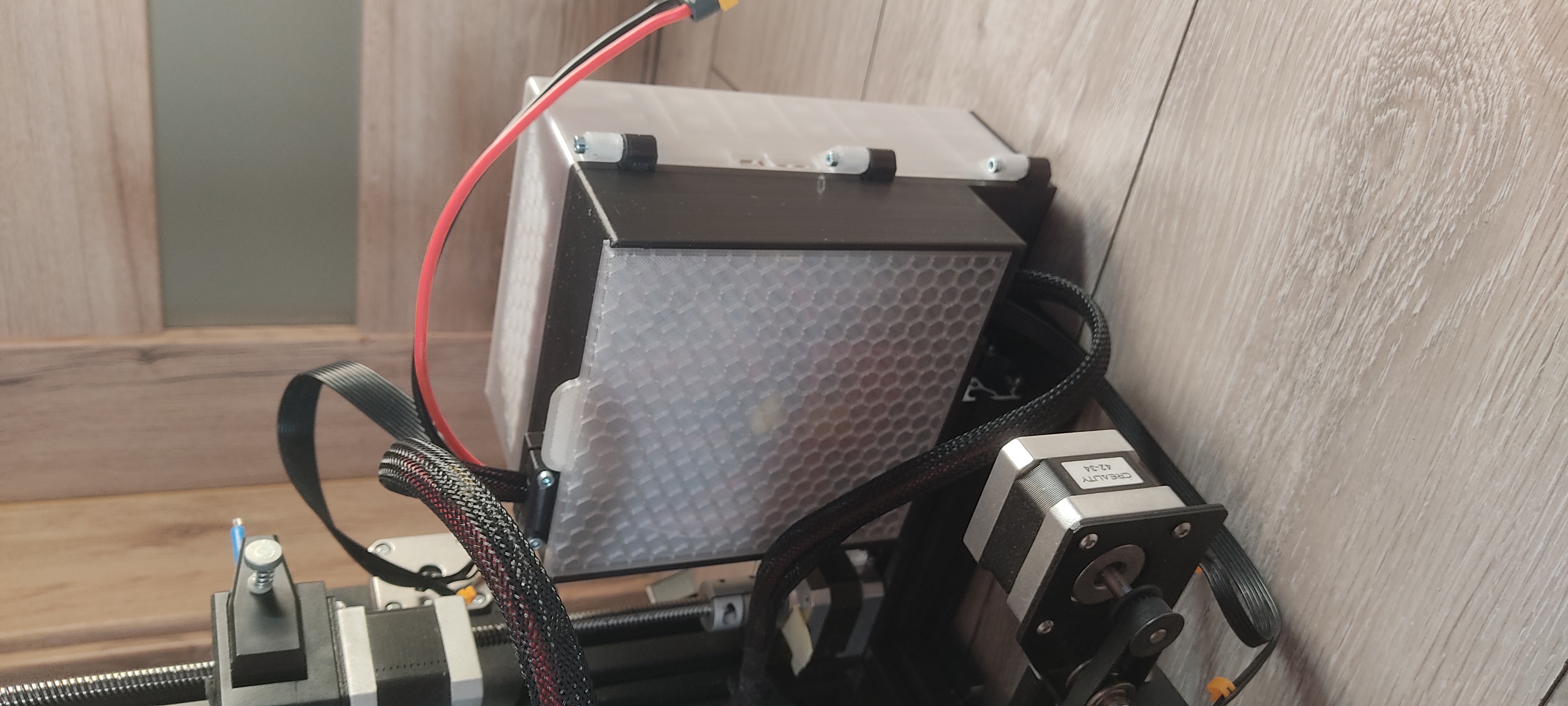

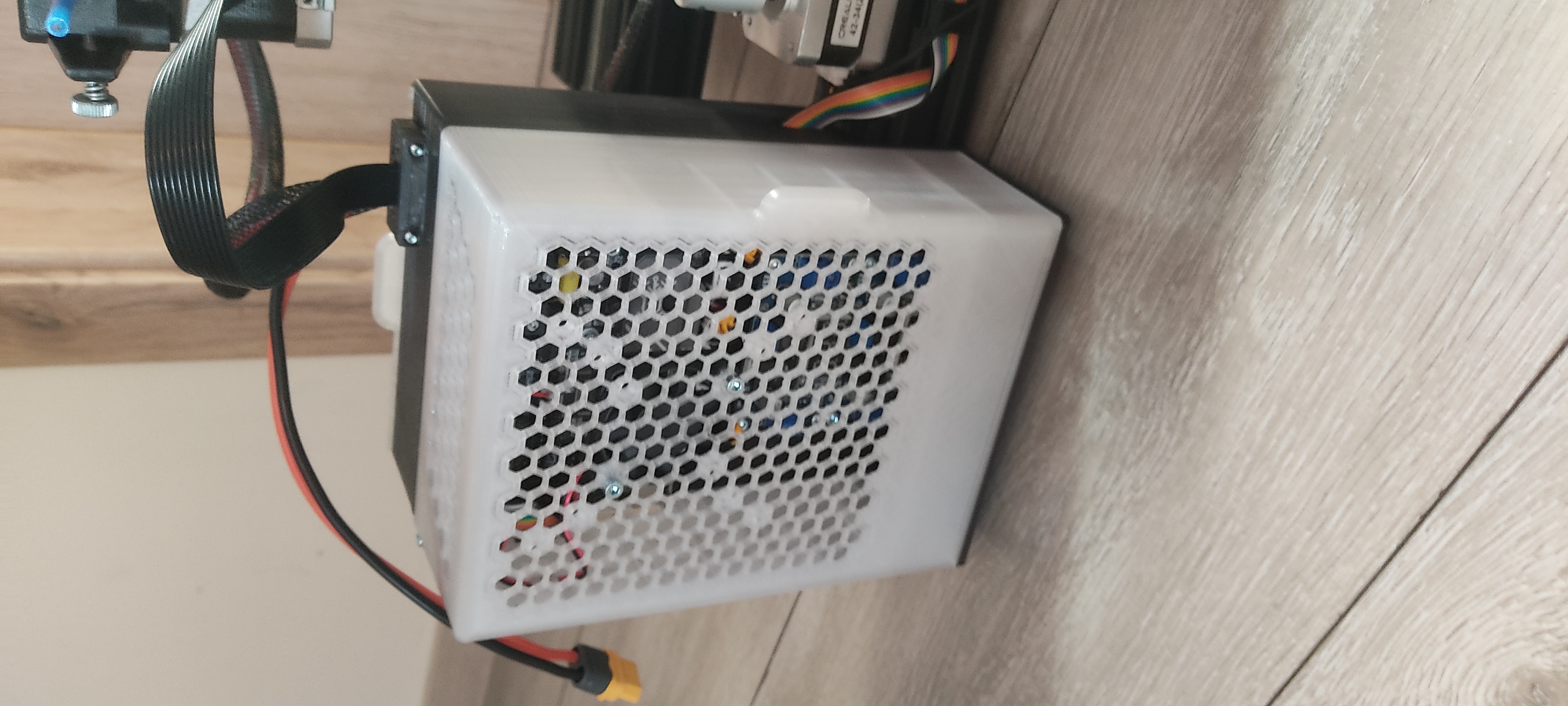

P.S. the photos do not correspond 1:1 to the models. After printing, I still fine-tuned the models, but not so much that I needed to print them again :).
