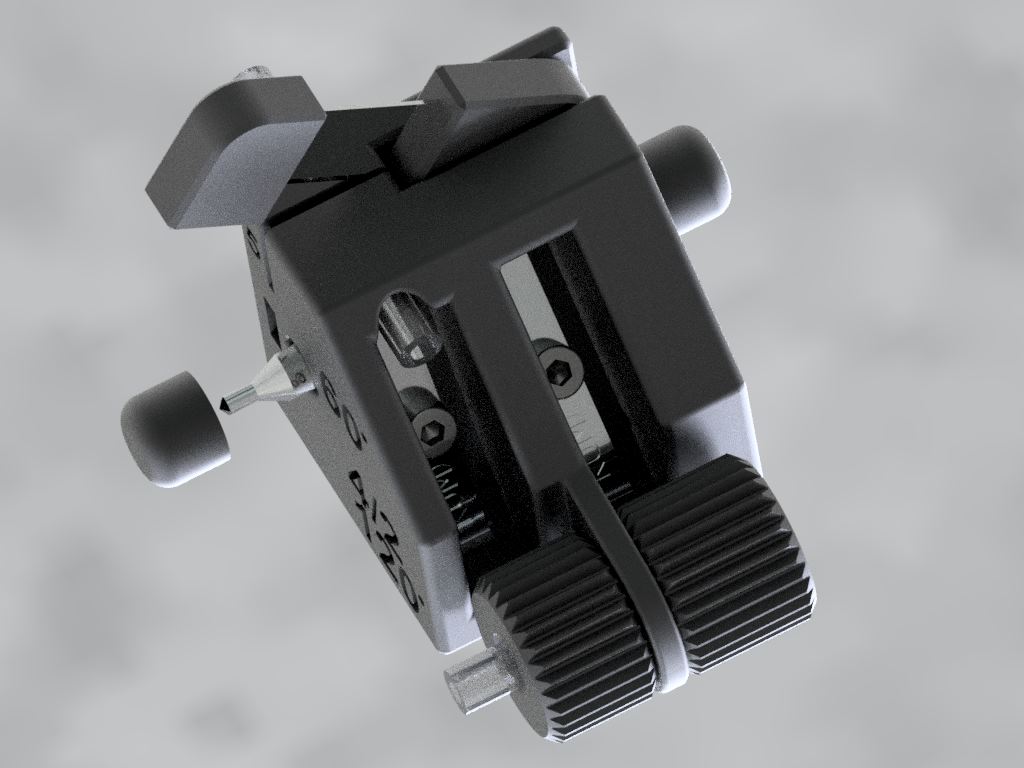

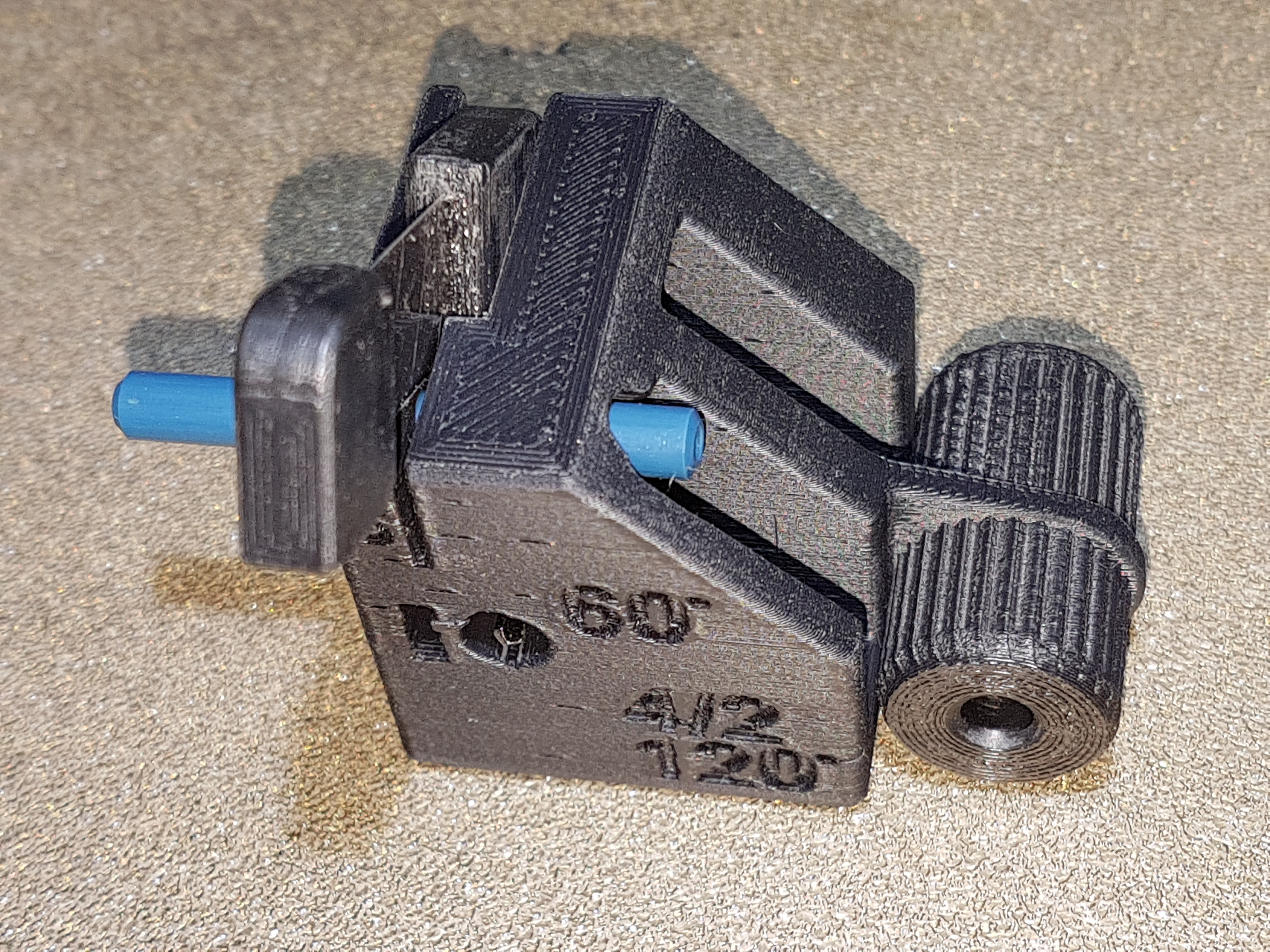

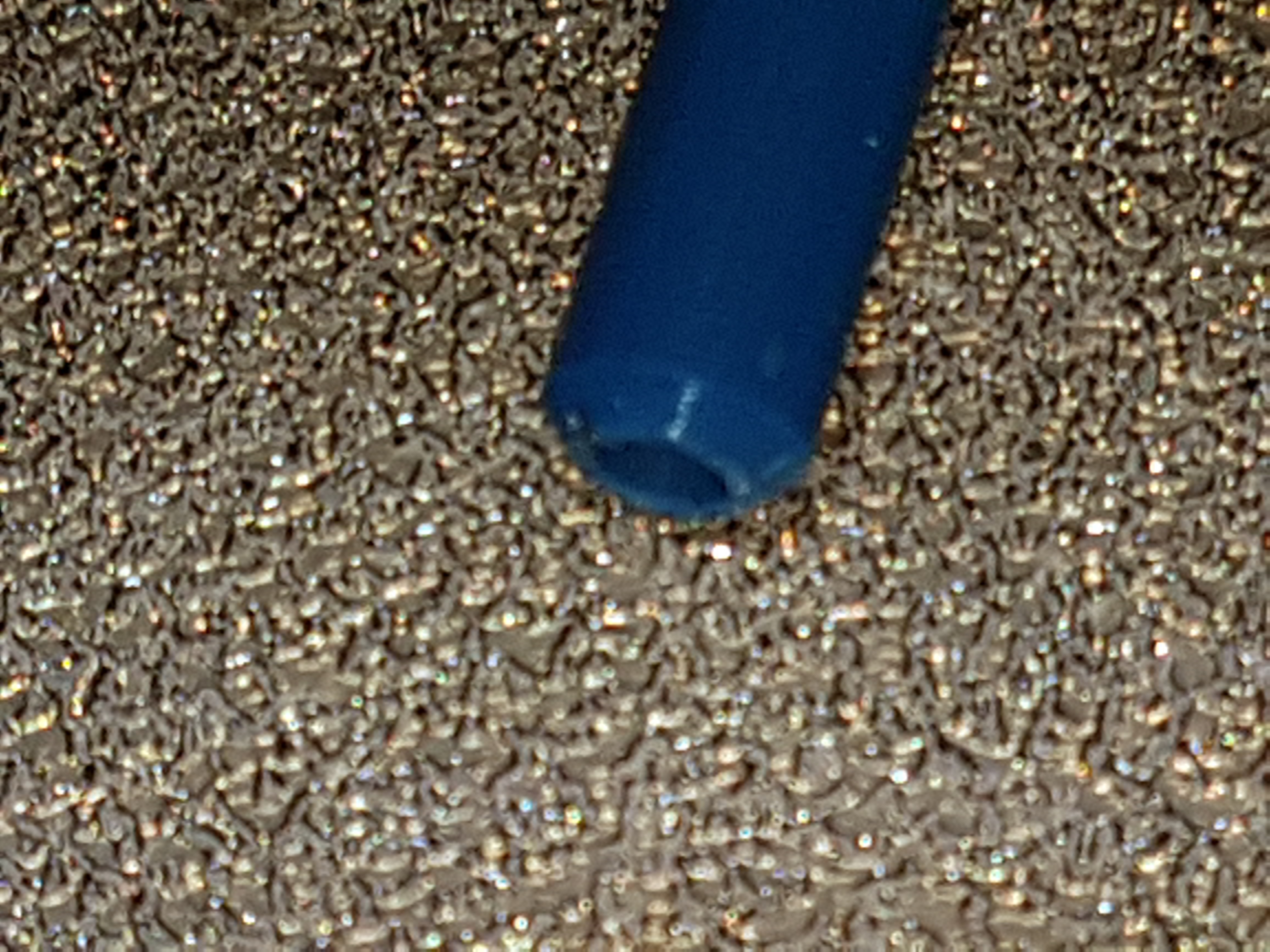

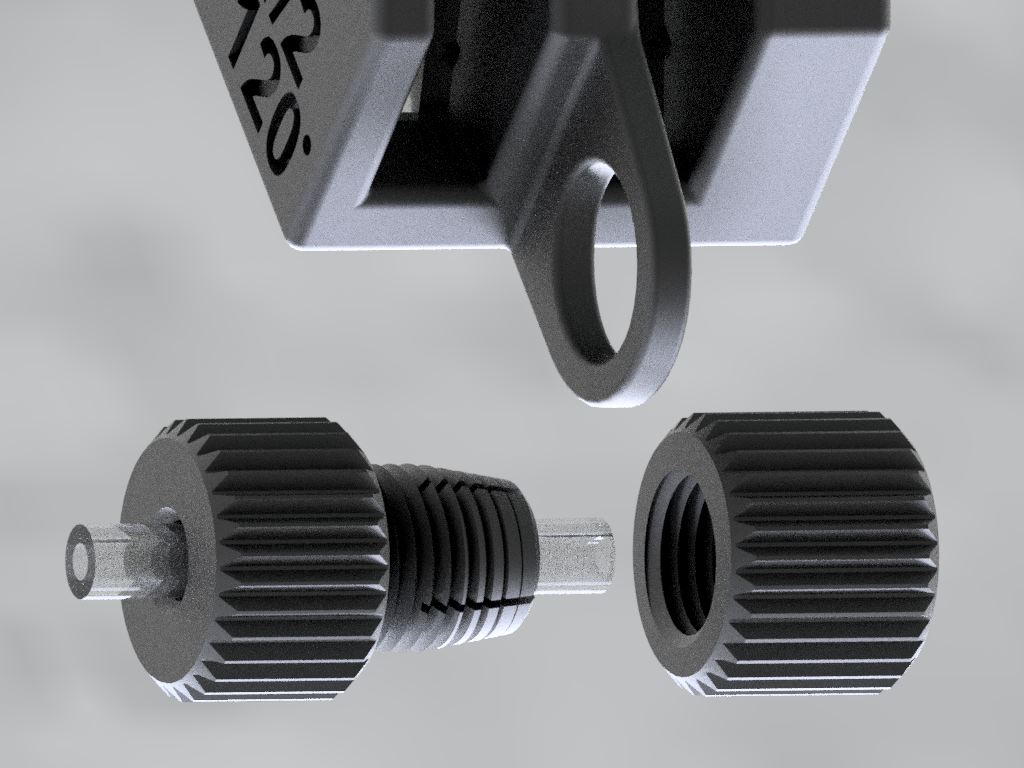

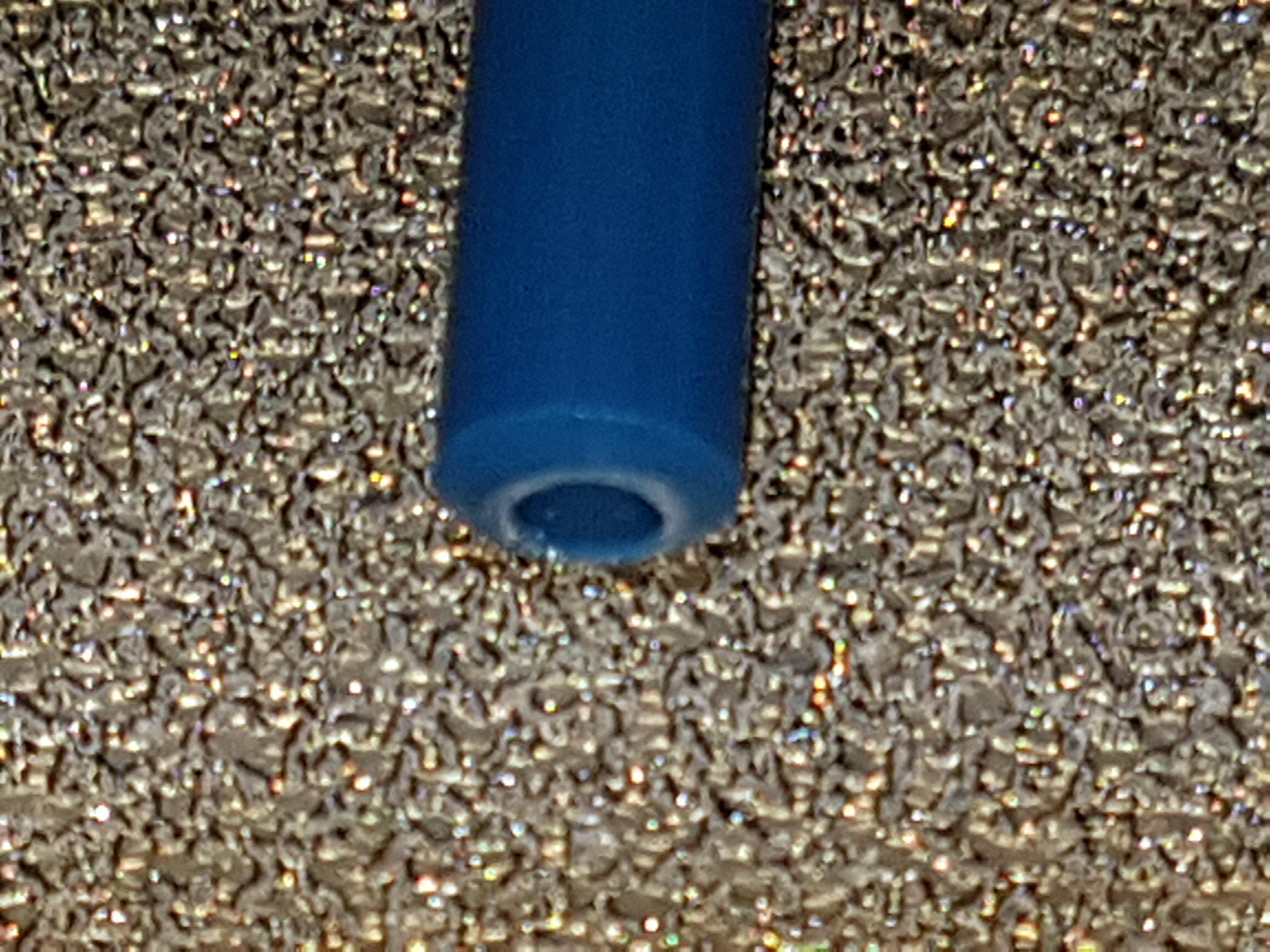

Ein hilfreiches Werkzeug zum Anbringen von sauberen Fasen an 4er PTFE's um möglichen Filamentstaus aufgrund von unpräzisen, schlecht zentrierten und nicht stetigen Übergängen zwischen Filamentkanal und PTFE vorzubeugen. Wahlweise 90Grad oder 120Grad Aussenfase und 60Grad Innenfase oder zum Ablängen. Die Funktionen sind selbsterklärend. Mit dem Rändelhalter kann das PTFE Röhrchen beschädigungsfrei und zentrisch geklemmt werden.

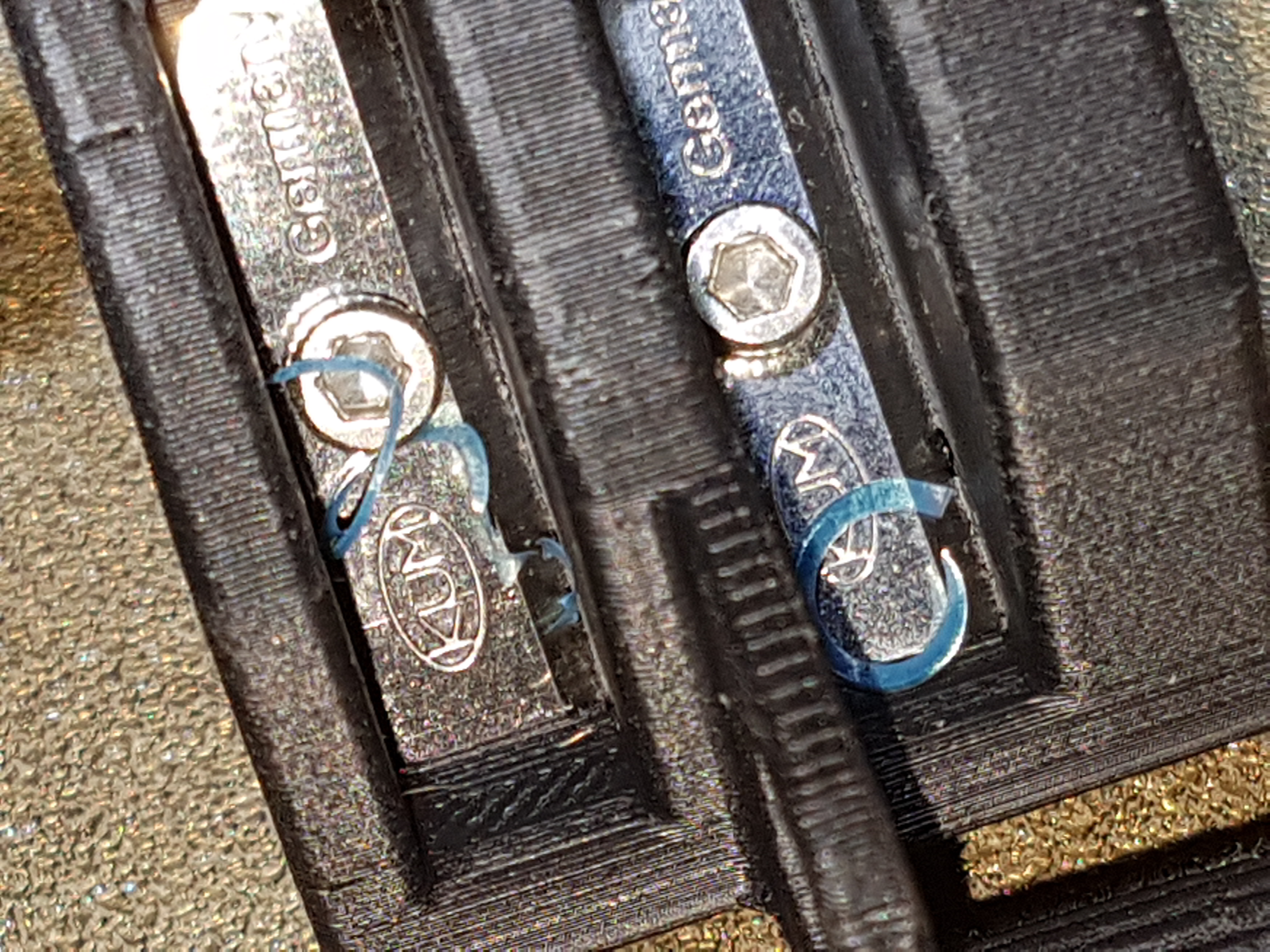

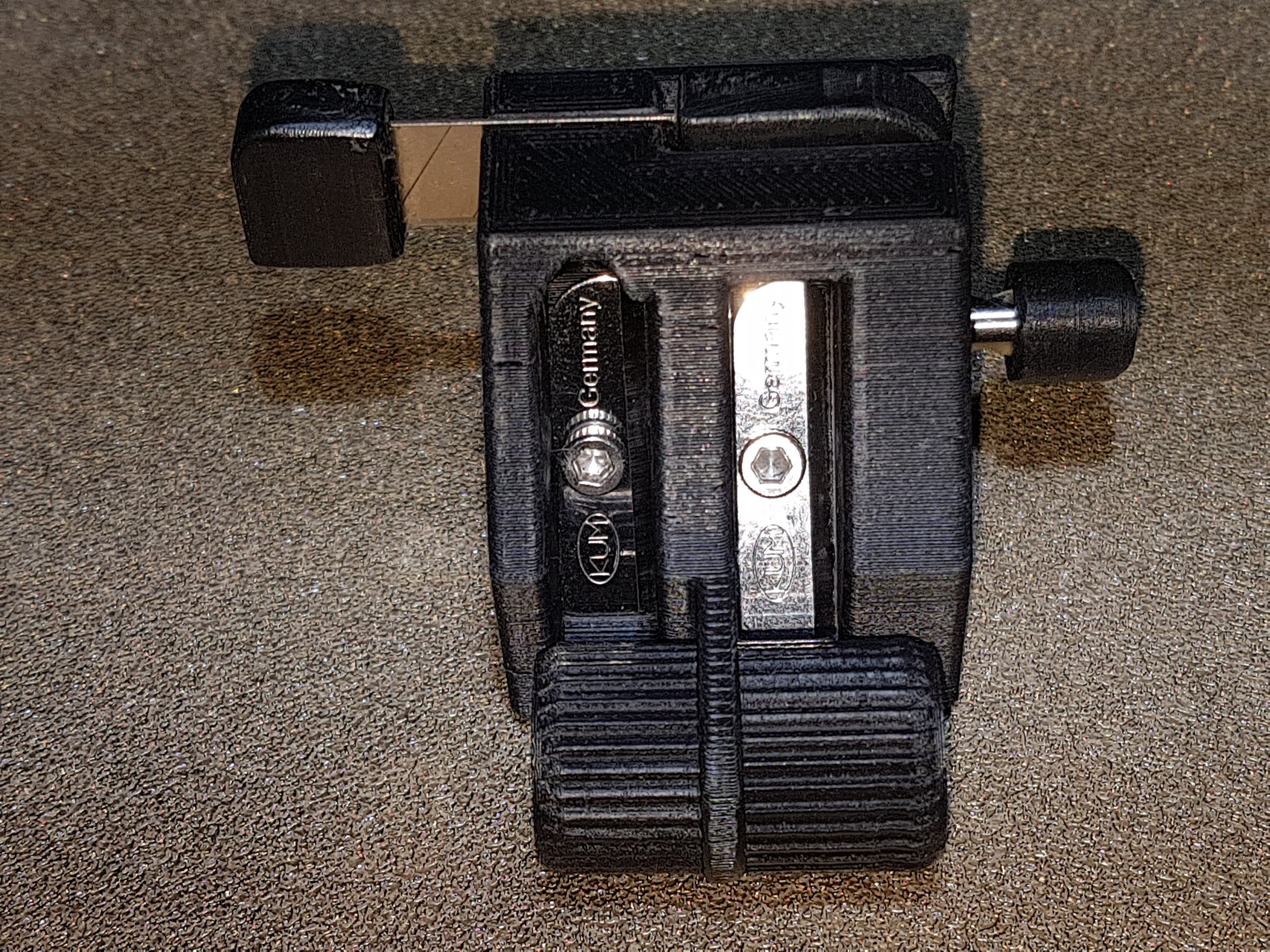

Die verwendeten Klingen zum Anbringen der Aussenfasen habe ich einem Bleistiftspitzer (doppelt) entnommen - Abmaße 24x6.6x0.5mm.

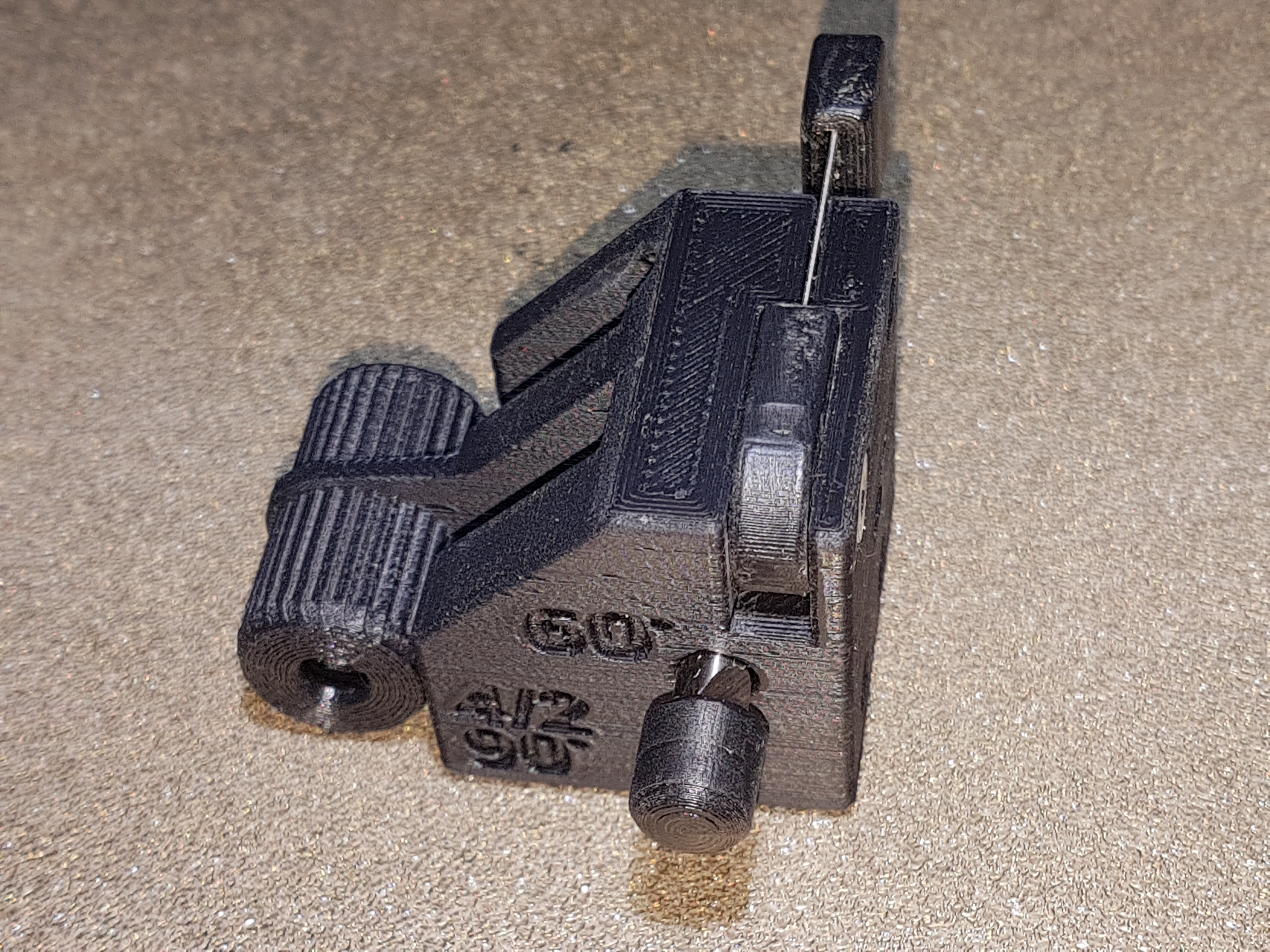

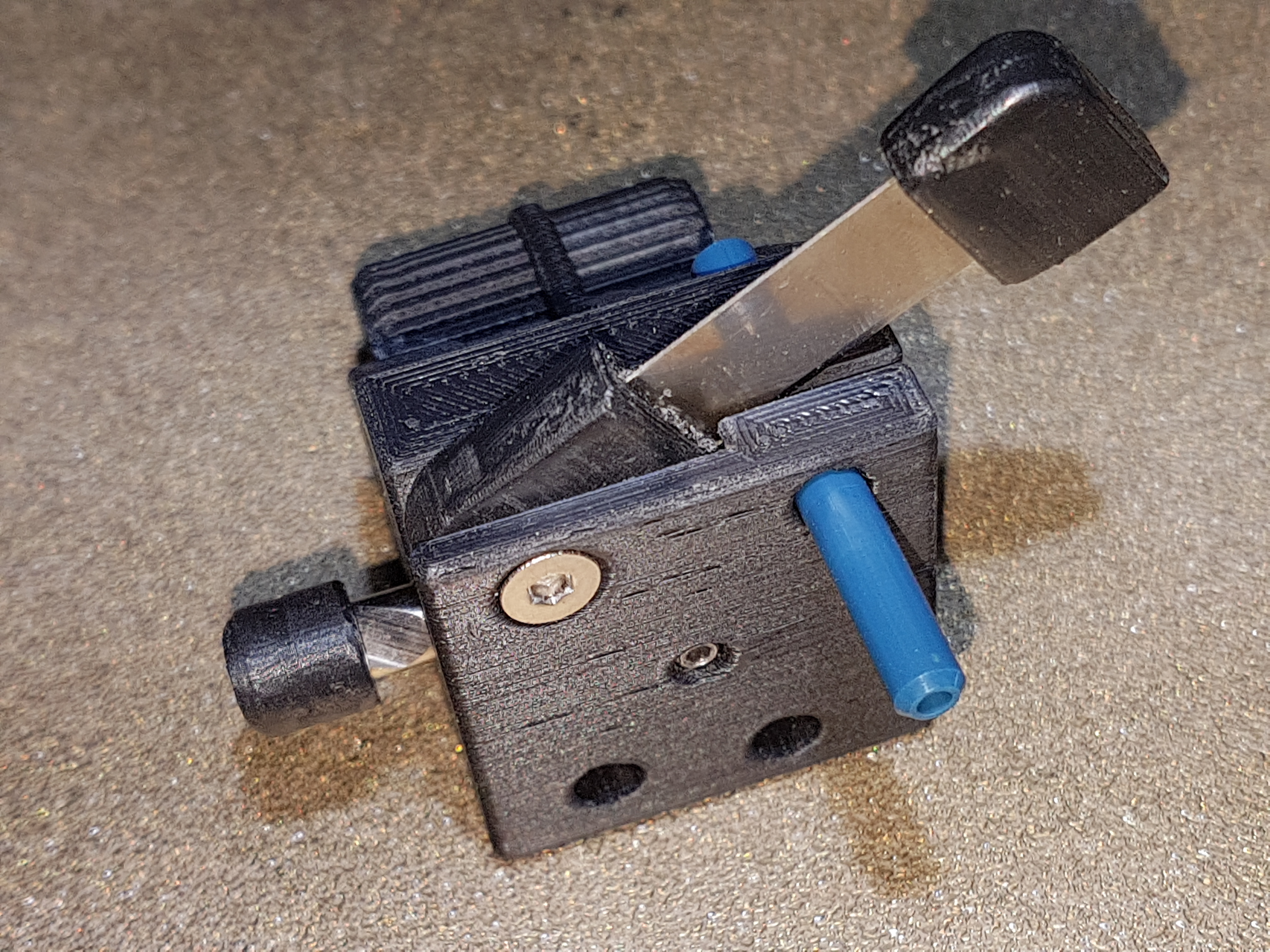

Für die Klinge zum Ablängen habe ich eine Teppichmesserklinge abgetrennt und an den Enden rechtwinklig abgeschliffen (Schleifbock) - Abmaße 30x9x0.4. Die Halterung und den Griff der Klinge habe ich zusätzlich mit einem Kleber fixiert.

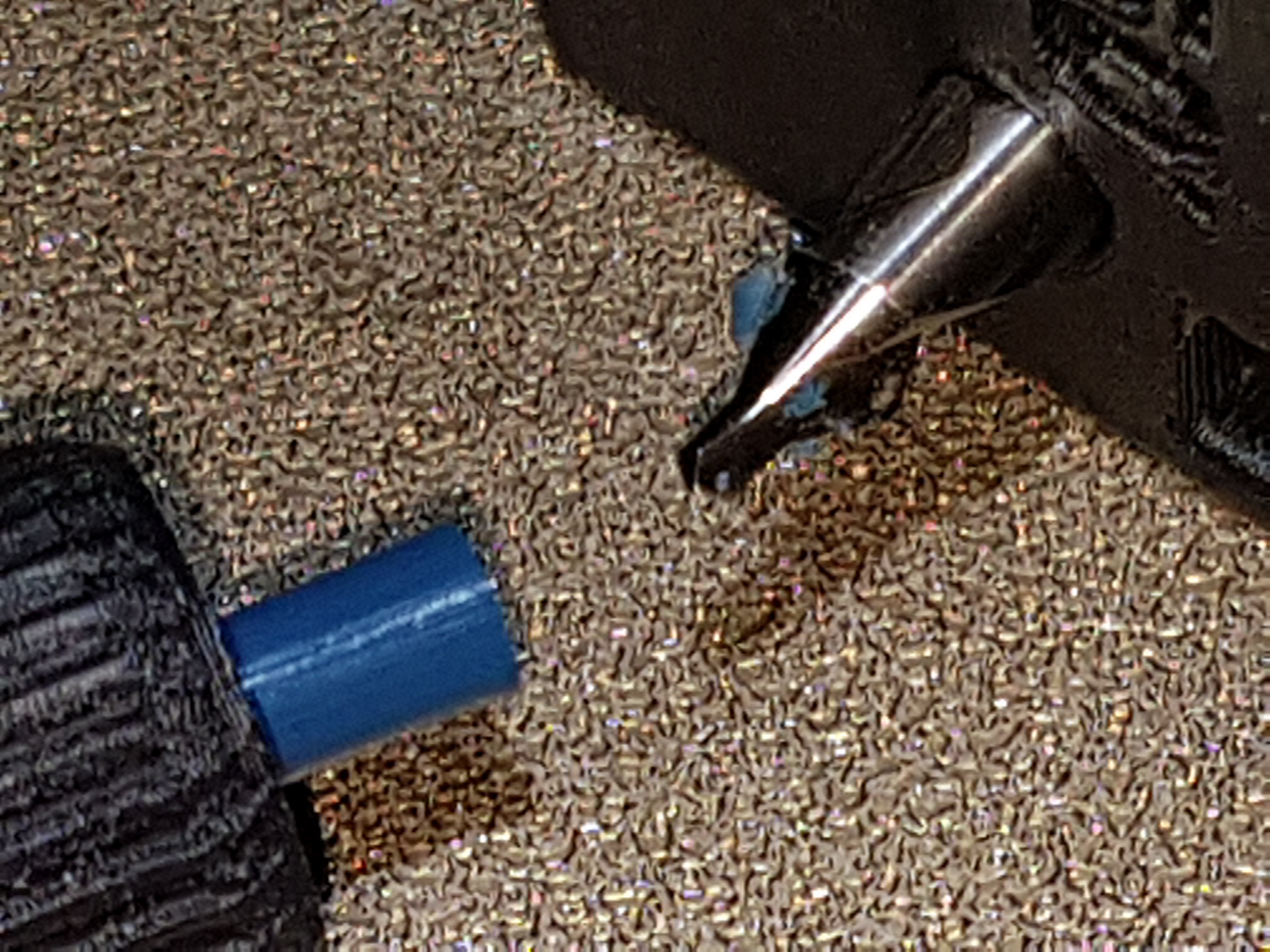

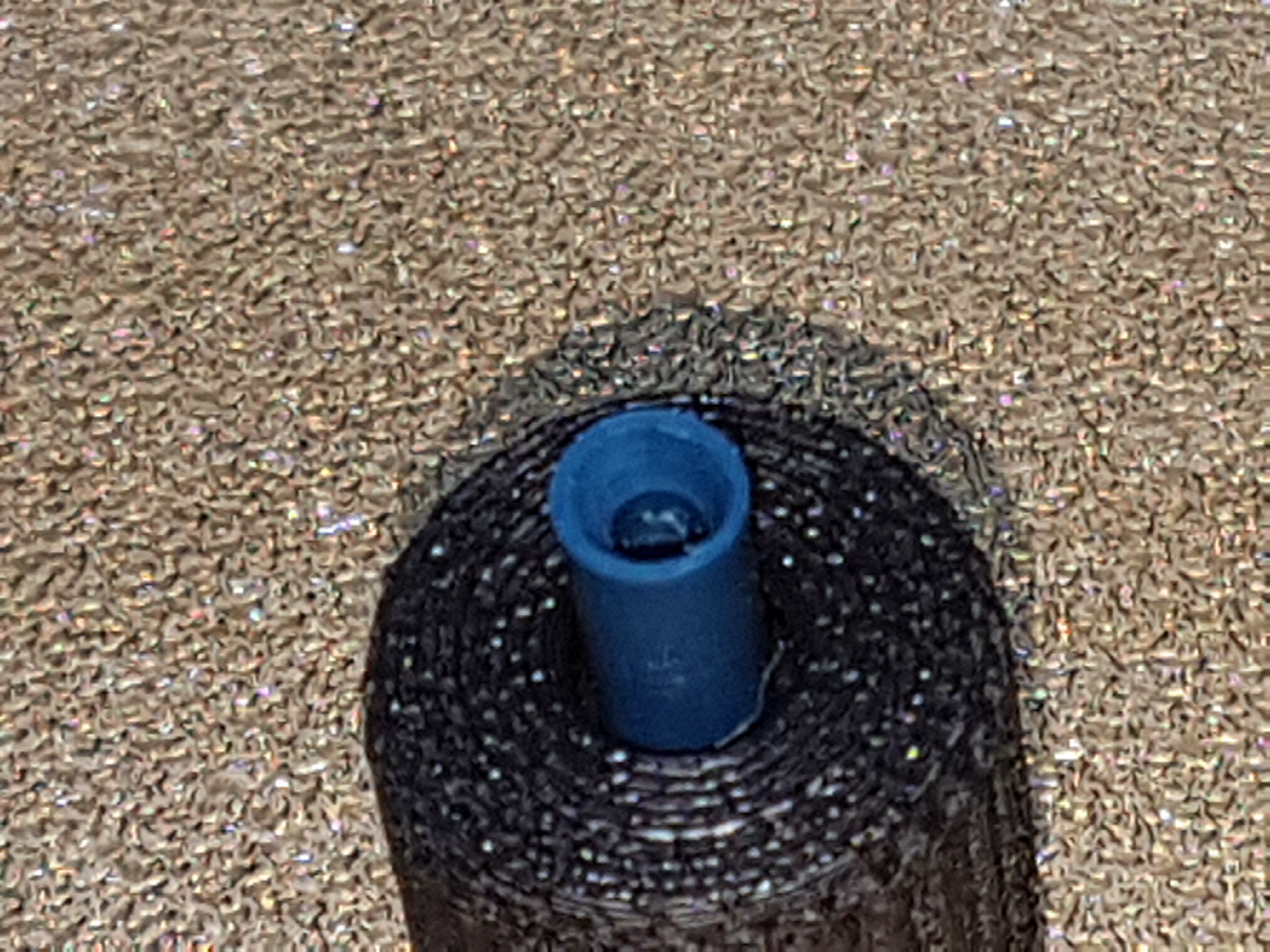

Für die Innenfase wurde ein 60Grad Zentrierbohrer, Schaftdurchmesser 5mm und Zapfendurchmesser 2mm, Länge ca. 40mm verwendet.

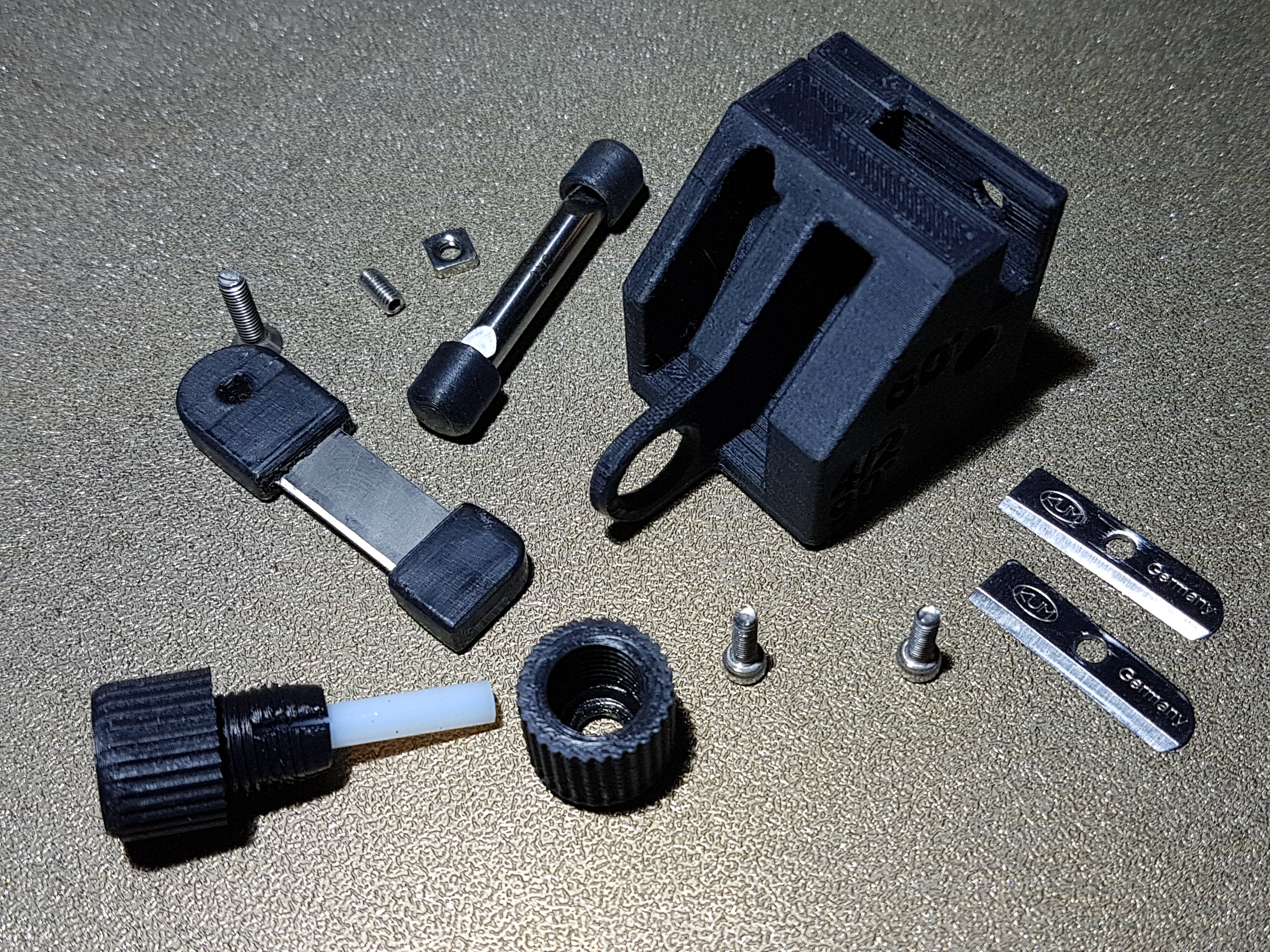

Eine Stückliste zu allen Teilen:
www.kgolger.at/Sonstiges/PTFE-Multitool/Stueckliste.xlsx

05.02.2021 - Andy_P ergänzt (Dank dafür):

Wenn die Klingen inkl. "Gehäuse" gekauft werden sind sie billiger und Schrauben sind auch mit dabei ;-)
[https://www.amazon.de/gp/product/B07D3BXFHW/ref=ewc_pr_img_2?smid=A3JWKAKR8XB7XF&psc=1](https://www.amazon.de/gp/product/B07D3BXFHW/ref=ewc_pr_img_2?smid=A3JWKAKR8XB7XF&psc=1)

08.02.2021 - Andy_P ergänzt:

Zentrierbohrer 5/2/39.5 zum Ansenken des Innendurchmessers:
[https://www.amazon.de/gp/product/B07BK38X5G/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1](https://www.amazon.de/gp/product/B07BK38X5G/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1)

26.06.2023 - Nachfrage von @nordlicht:

Bei den Winkelangaben am Tool handelt es sich um Bohrwerkzeug Spitzen Gesamtwinkel:

Warum? Da der Winkel damit eindeutig definiert ist und dies zu keinen Verwechslungen zwischen z.B. 30 und 60 Grad oder 40 und 50 Grad Fasen/Schrägen führen kann (häufige Diskussionen im Forum).

Natürlich steht es jeder/m frei dies nach eigenen Vorstellungen anzupassen. Ich werde diesbzgl. keine Änderungen vornehmen.

Print instructions

Alle Teile wurden mit ASA gedruckt, die kleineren Teile 0.1er Layerhöhe, das Gehäuse 0.15er Layerhöhe, Düsendurchmesser 0.4mm. Natürlich kann auch PLA, PETG o.Ä. verwendet werden. Stützstrukturen sind nicht erforderlich. Geslict mit PrusaSlicer 2.2.0 und gedruckt auf dem MK3-BT1.8-MMU2S mit dem texturierten PEI sheet.

Viel Spaß beim Nachbauen!
