Ein Servotester
Einfach bestücken und nutzen.

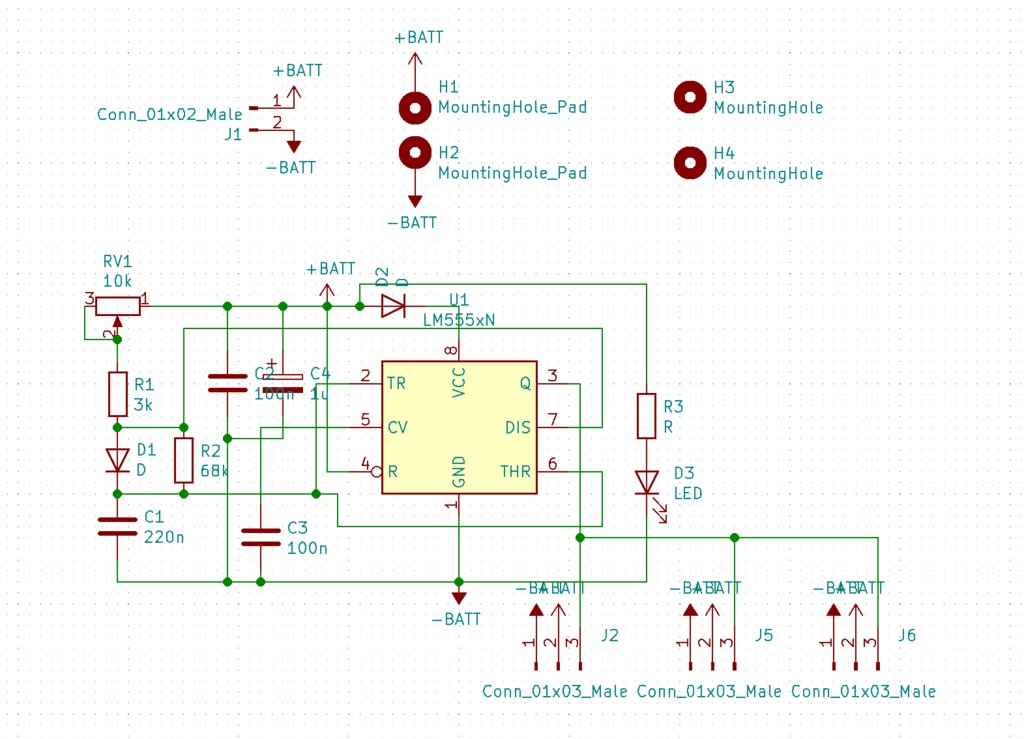

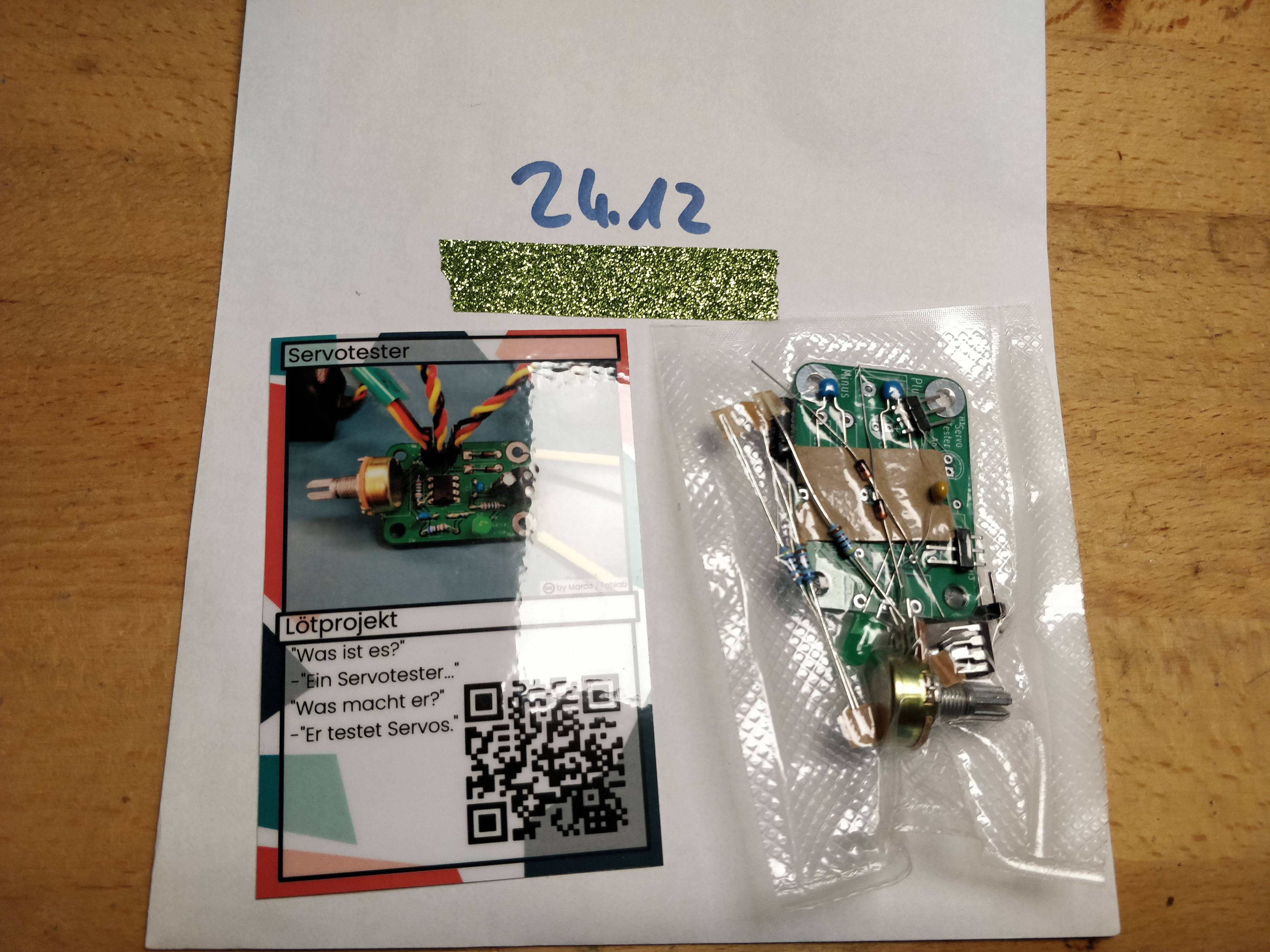

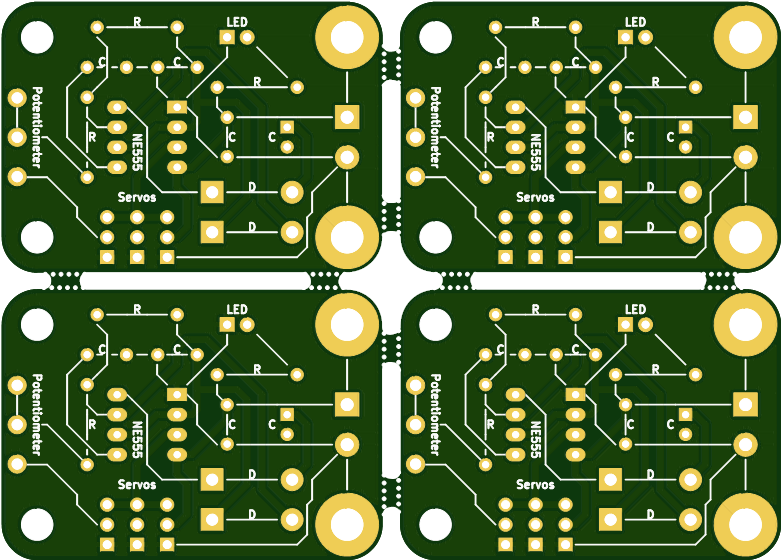

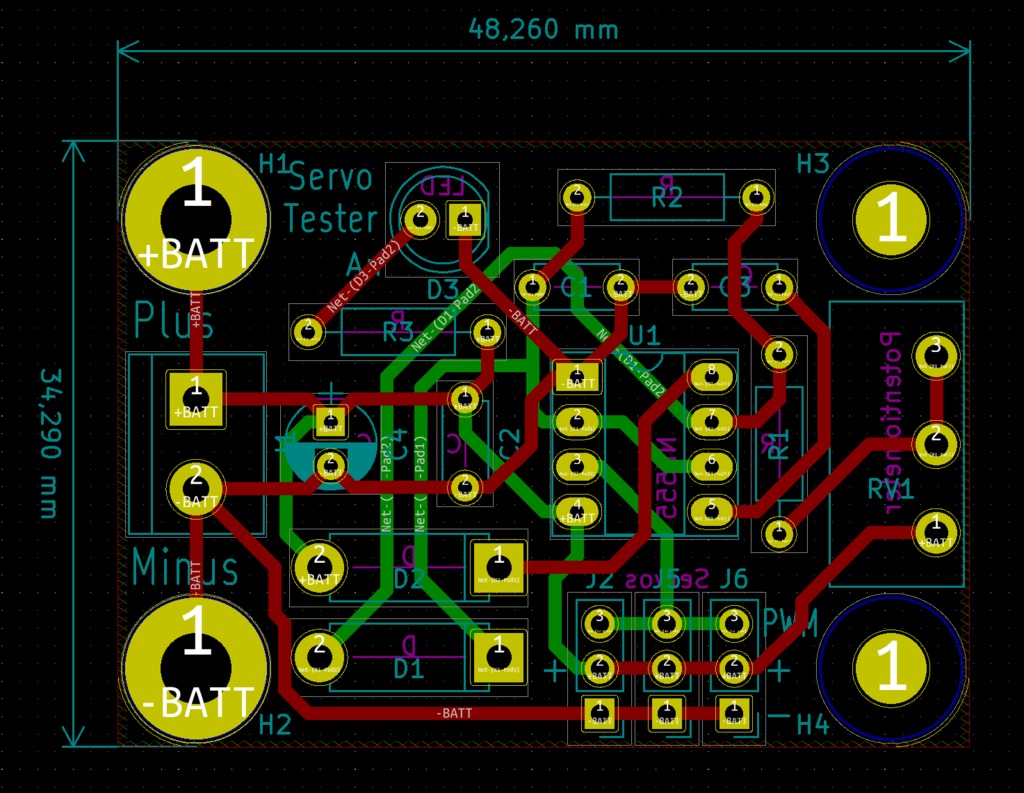

Der Servotester besteht aus folgenden Teilen:
Platine
RV1: 10k Potentiometer
R1: 4,7k Wiederstand (gelb, violett,Schwarz,braun,braun)
R2: 68k Wiederstand (blau grau schwarz Rot braun)
R3: 470 Wiederstand (gelb violett Schwarz schwarz braun)
D1: 1NXXXX (irgendeine Diode) (1N4007)
D2: 1NXXXX (irgendeine Diode) (1N4007)
C1: 33nF + 220nF (333, 224)
C2: 100nF (104)
C3: 100nF (104)
C4: 1yF Kondensator (Elko)
D3: LED Grün
J1: Schraubentakte
J2: Stiftleiste 3 Pin
J3: Stiftleiste 3 Pin
J4: Stiftleiste 3 Pin
U1: NE555

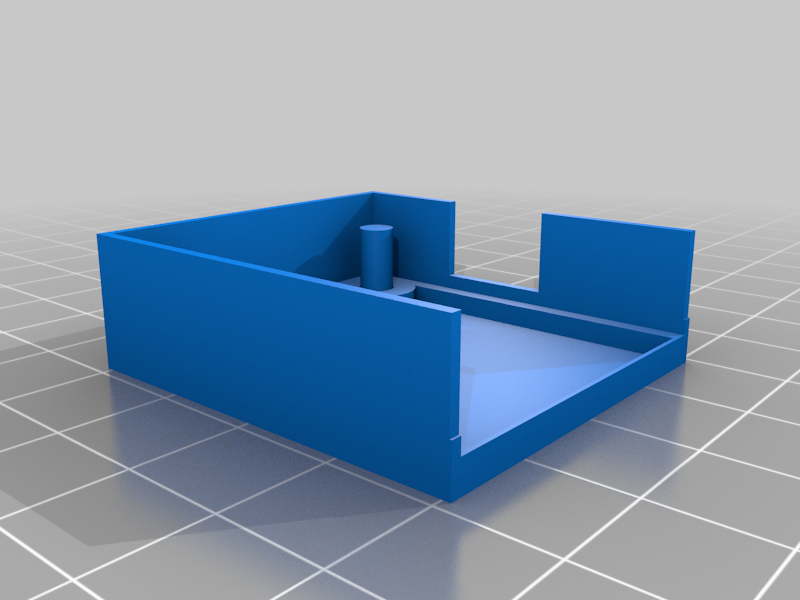

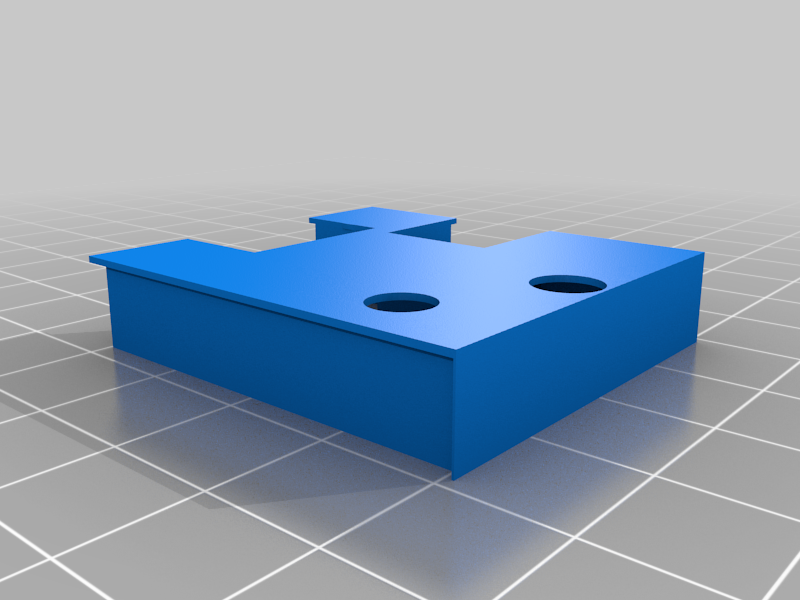

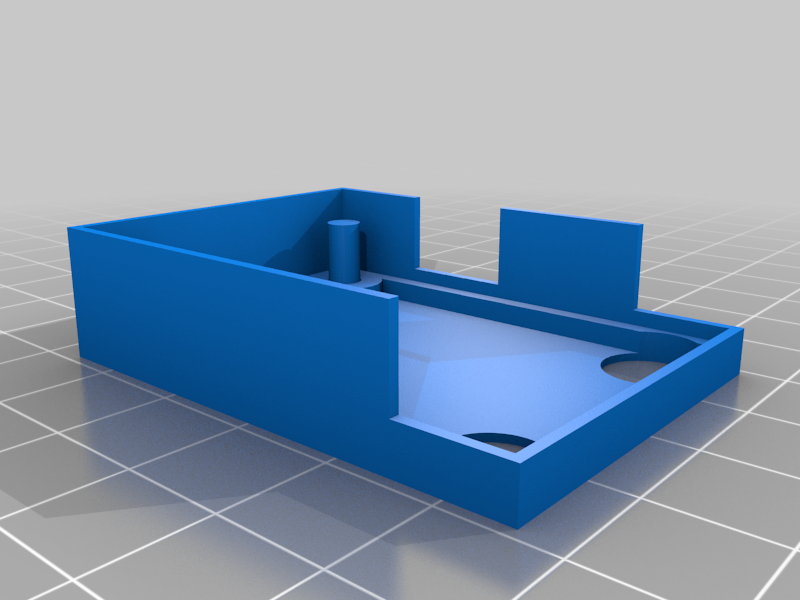

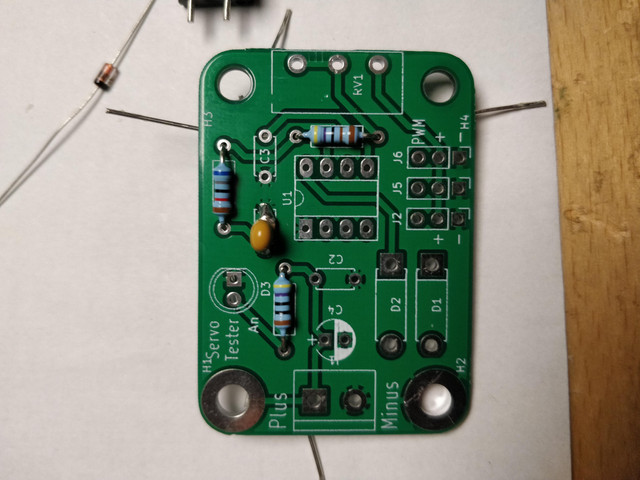

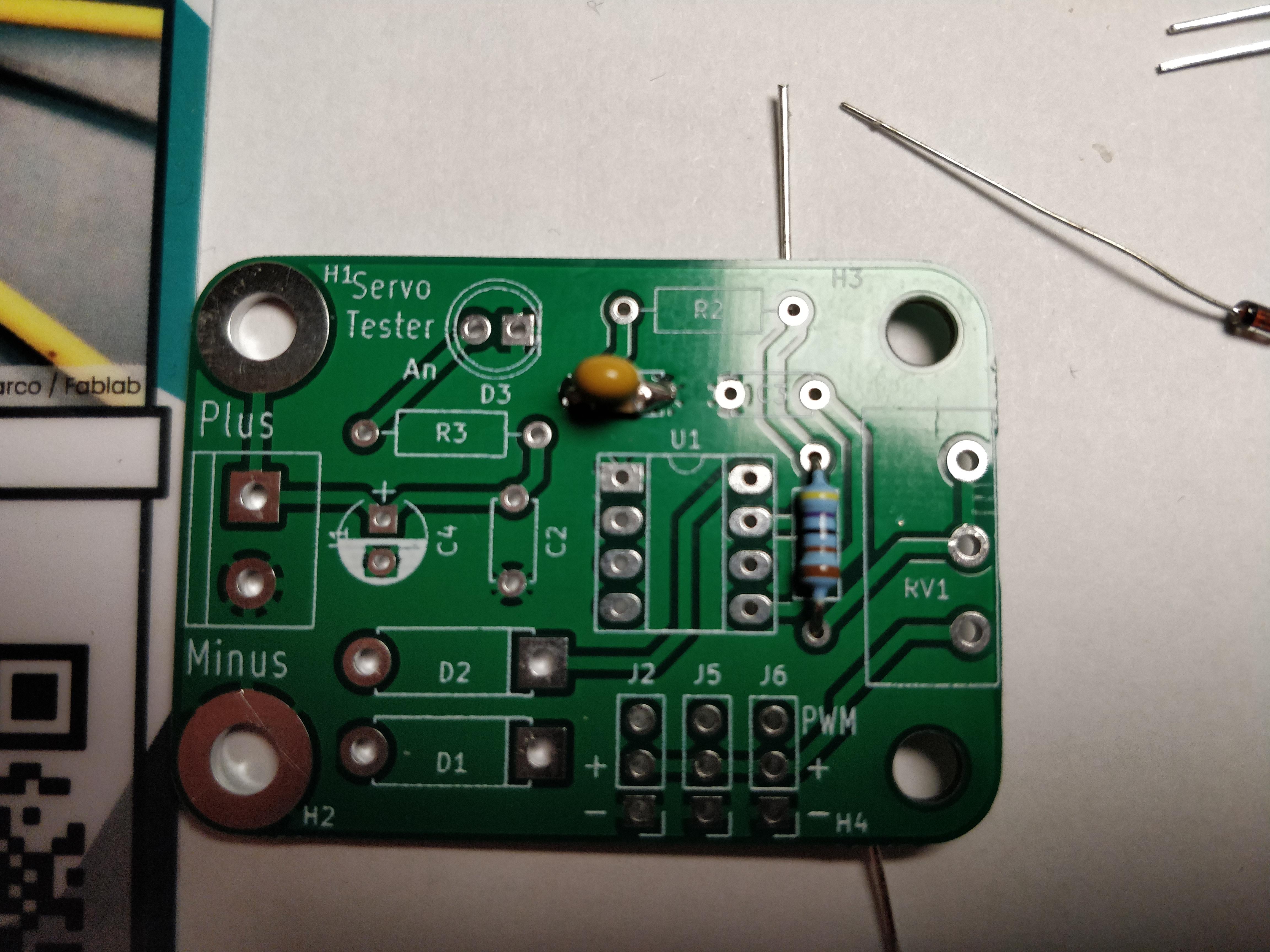

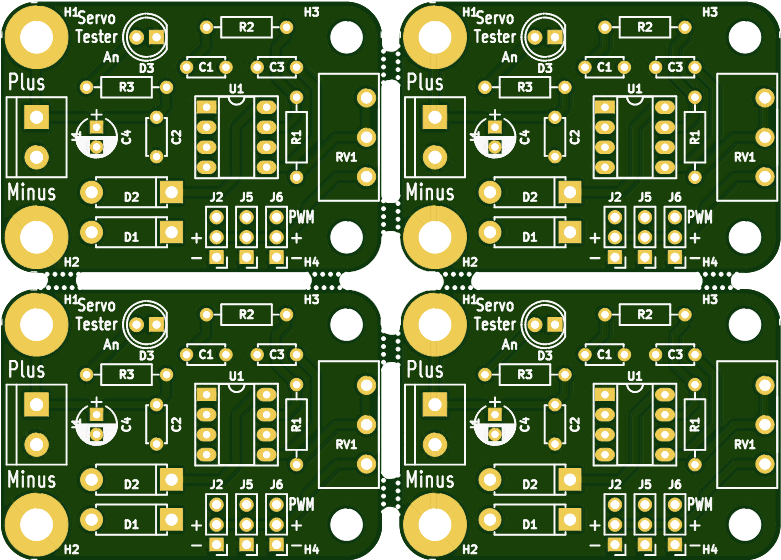

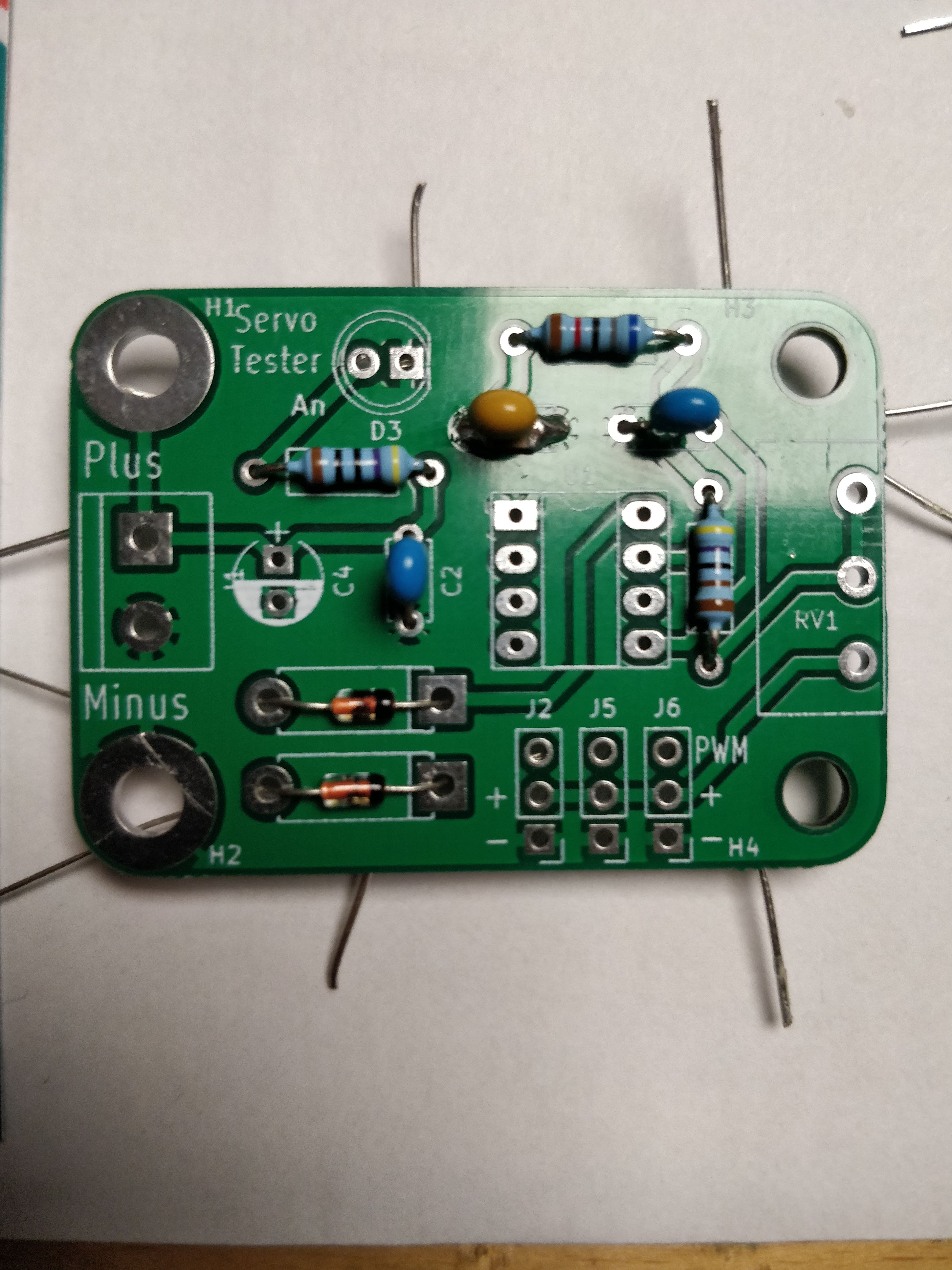

Einfach die Teile wie auf em Bild auf der Platine fest löten und sich dann schon erfreuen an einem Servo-Tester oder ESC-Tester.
Anleitung:
Am besten hast du ale Teile berieits vor dir.

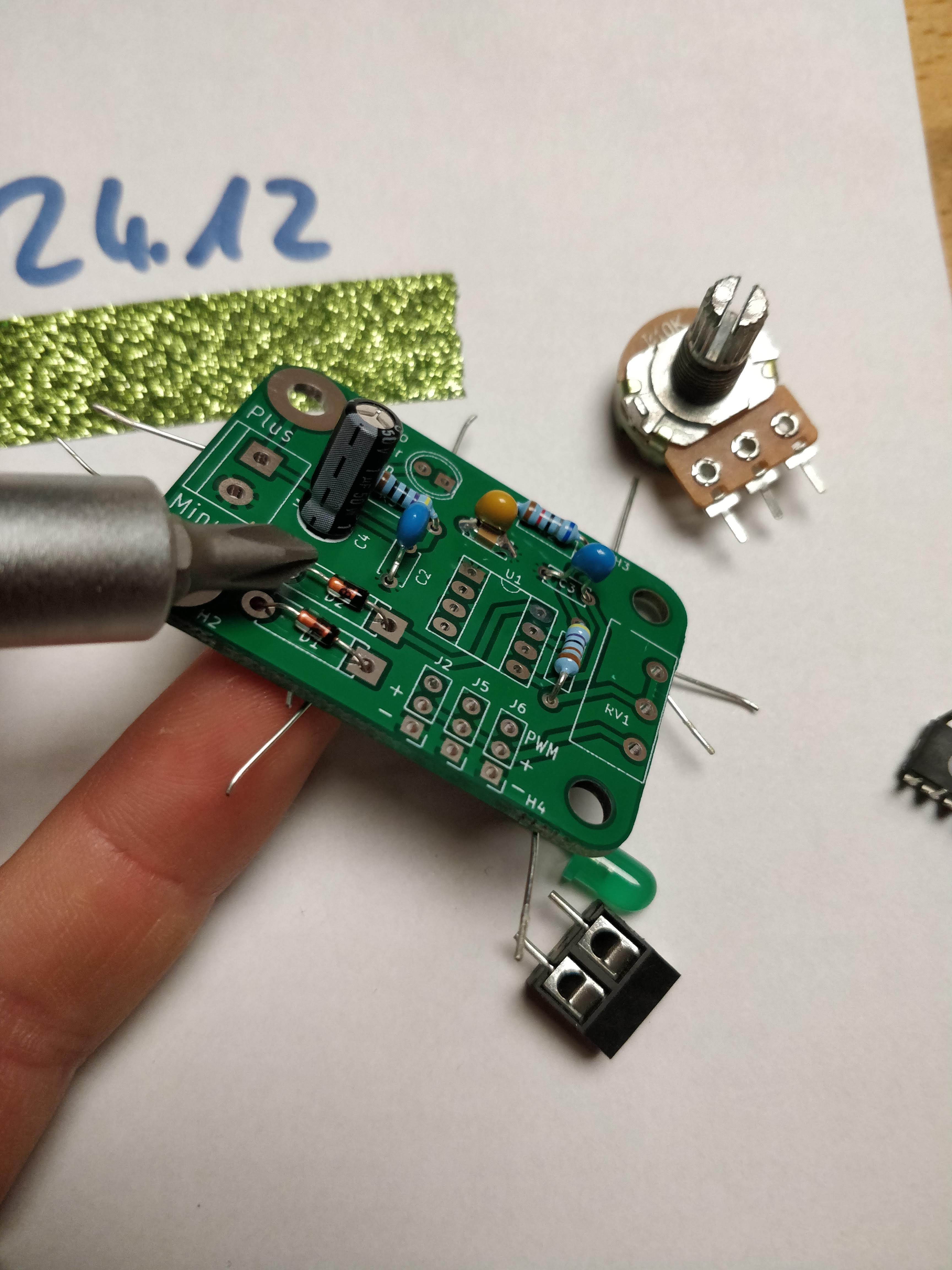

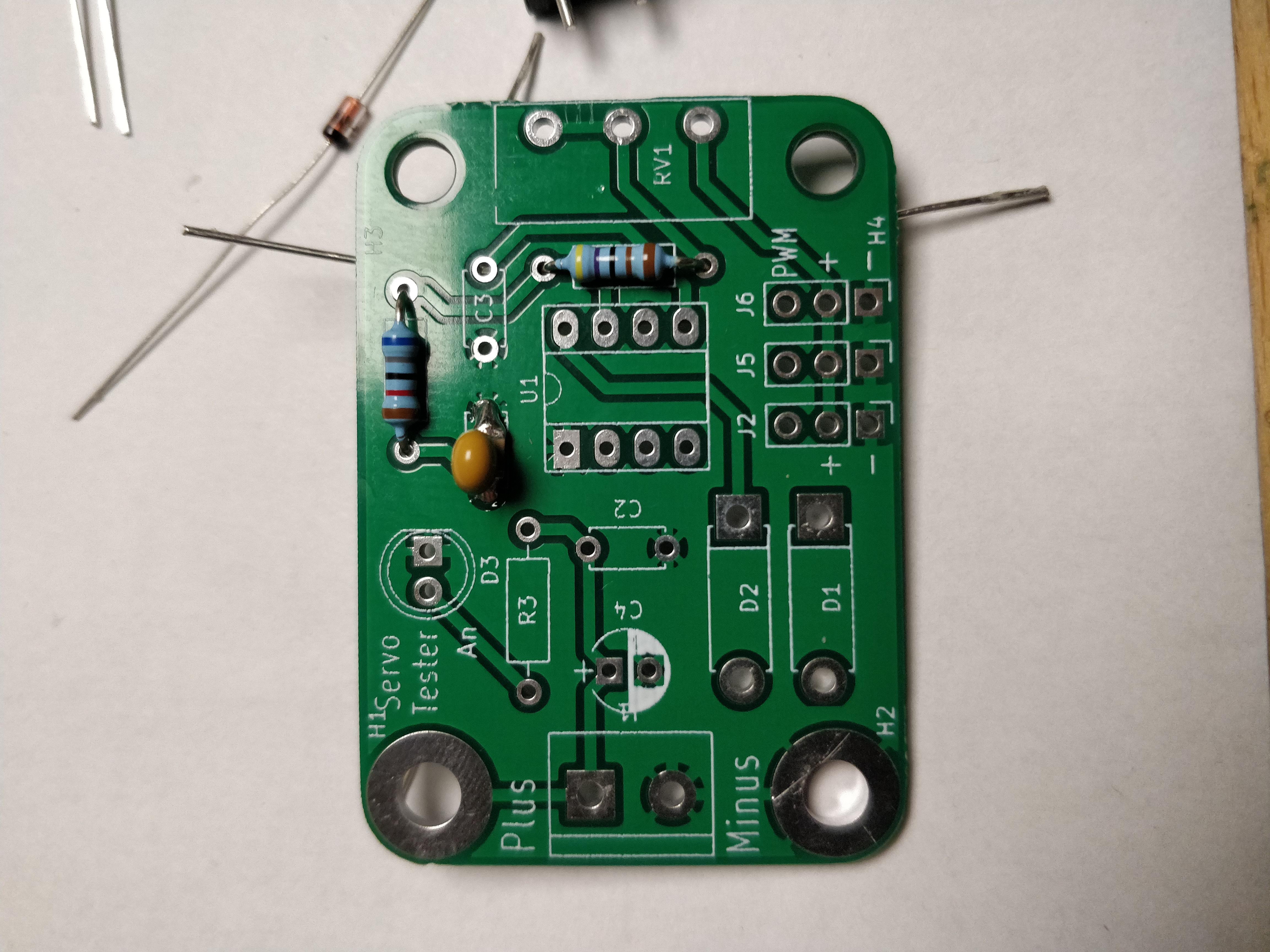

Stecke den 33nF und 220nF Kondensator und den R1 4,7k Wiederstand ein.
Als nächstes kommt der R2 68k Wiederstand (blau grau schwarz Rot braun).
Als nächstes der R3 470 Wiederstand (gelb violett Schwarz schwarz braun)

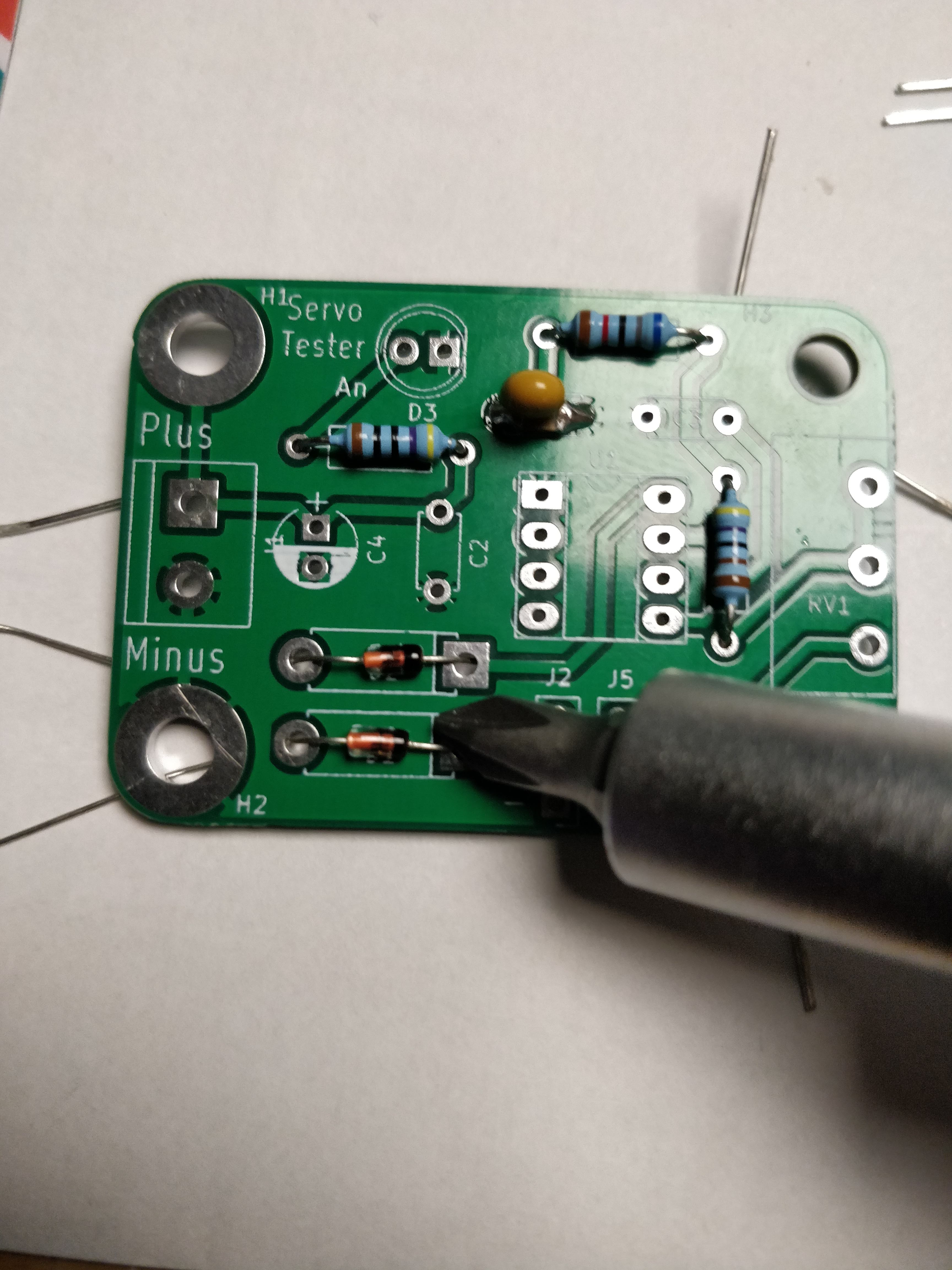

Die beiden Dioden müssen mit der Makierten seite auf die Makierte seite gesteckt werden.
Dann die Keramikkondensatoren C2, C3 100nF (104) einstecken.
Der letzte Kondensator (C4 1yF Kondensator (Elko))muss mit der weißen Fläche auf die weiße Fläche

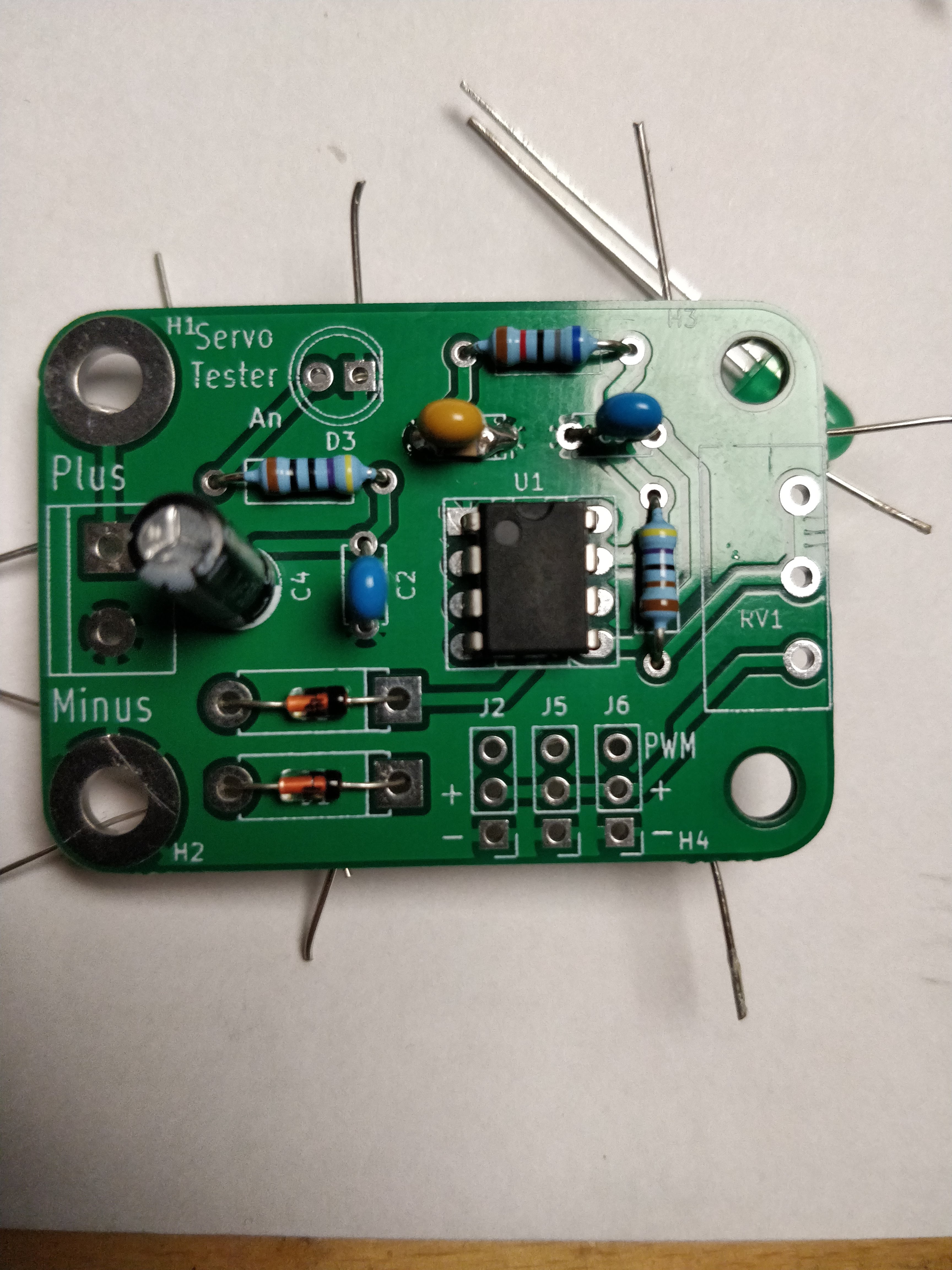

Der NE555 kann dann auch an seinen Platz.

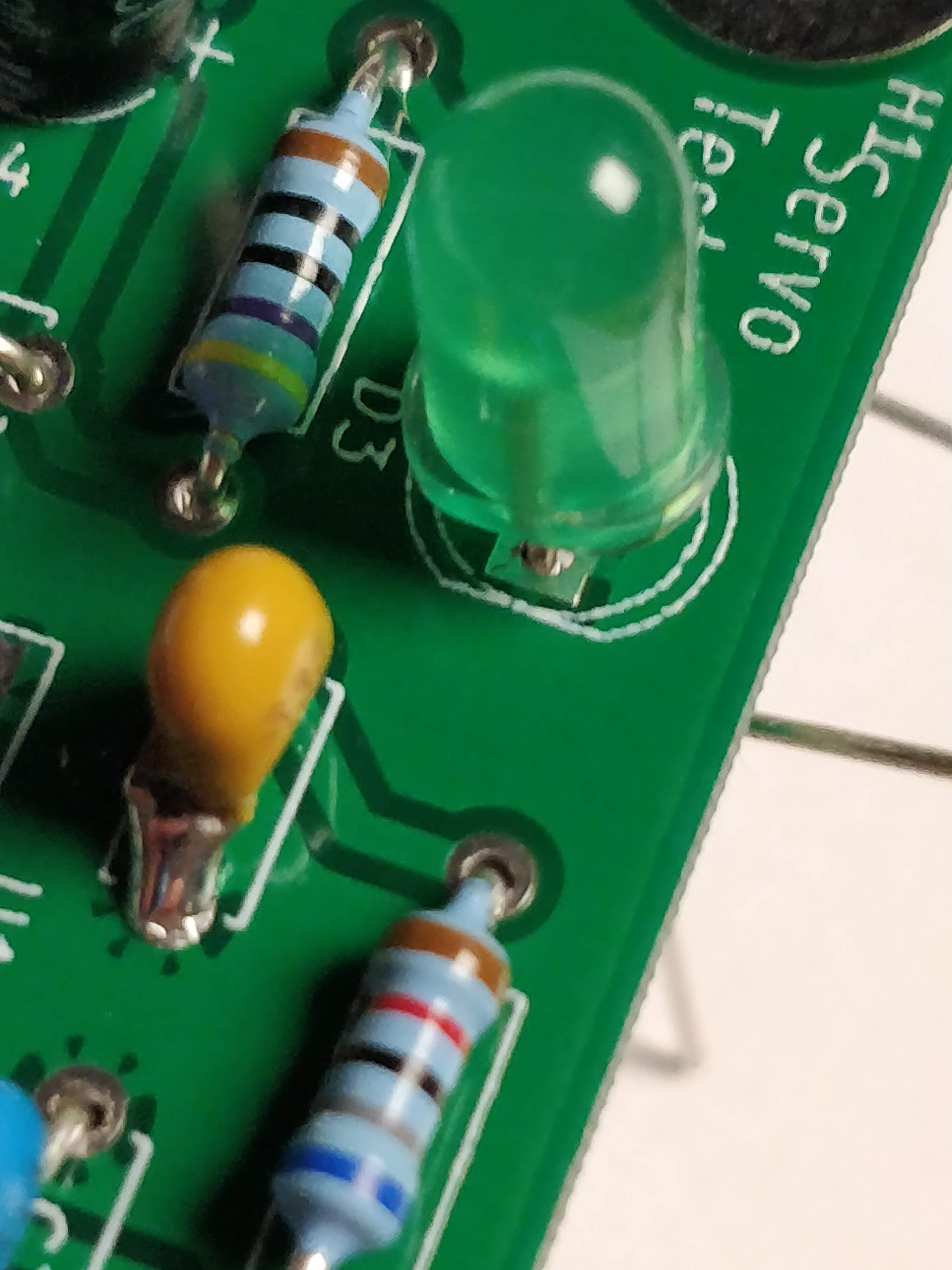

Die LED muss mit der abgeflachten seite auf die in der Platine abgeflachte Seite.

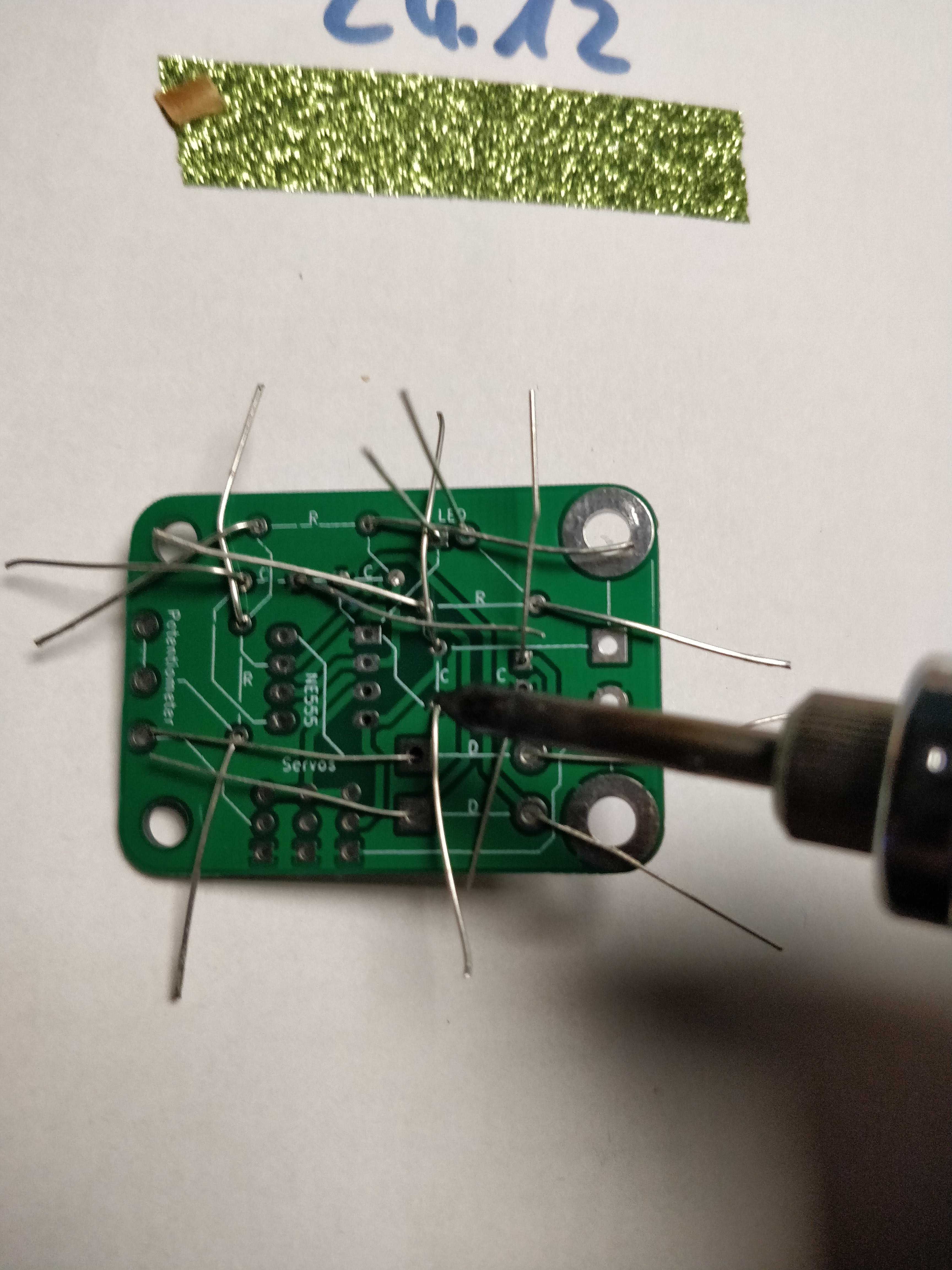

Nun können alle Beinchen festgelötet werden, gerne vorher umknicken, damit sie nicht herraus fallen.

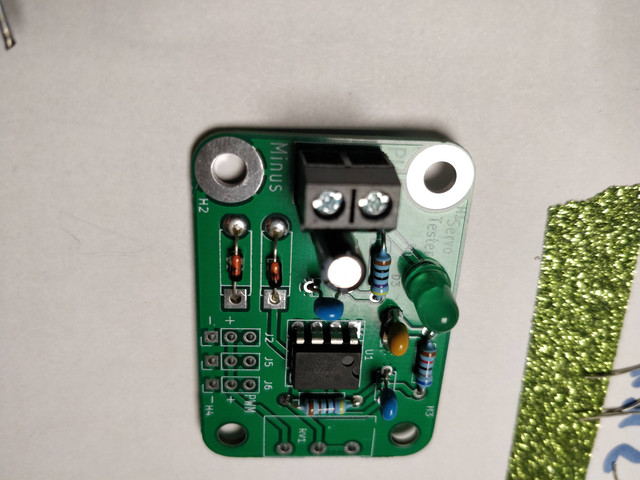

Die Schraubklemme kann dann auch herreingelötet werden.

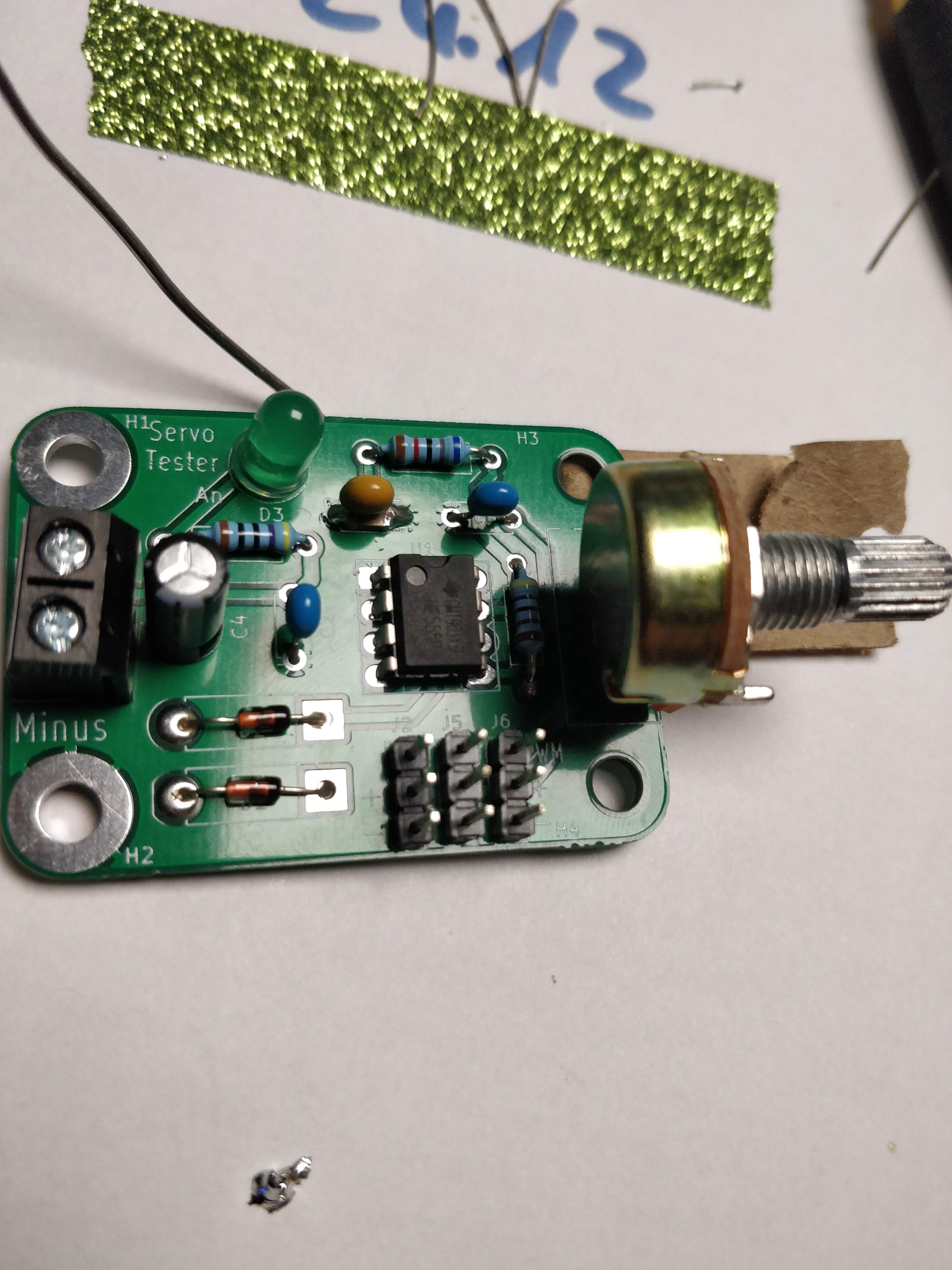

Nun Fehlt nur noch das Potientiometer und die Stiftleisten.

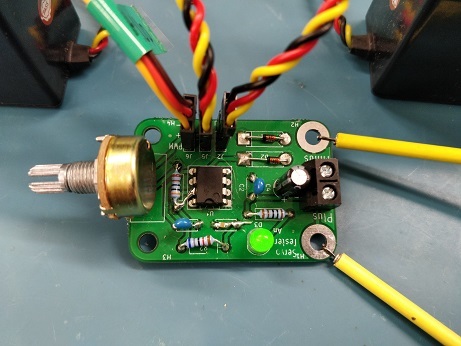

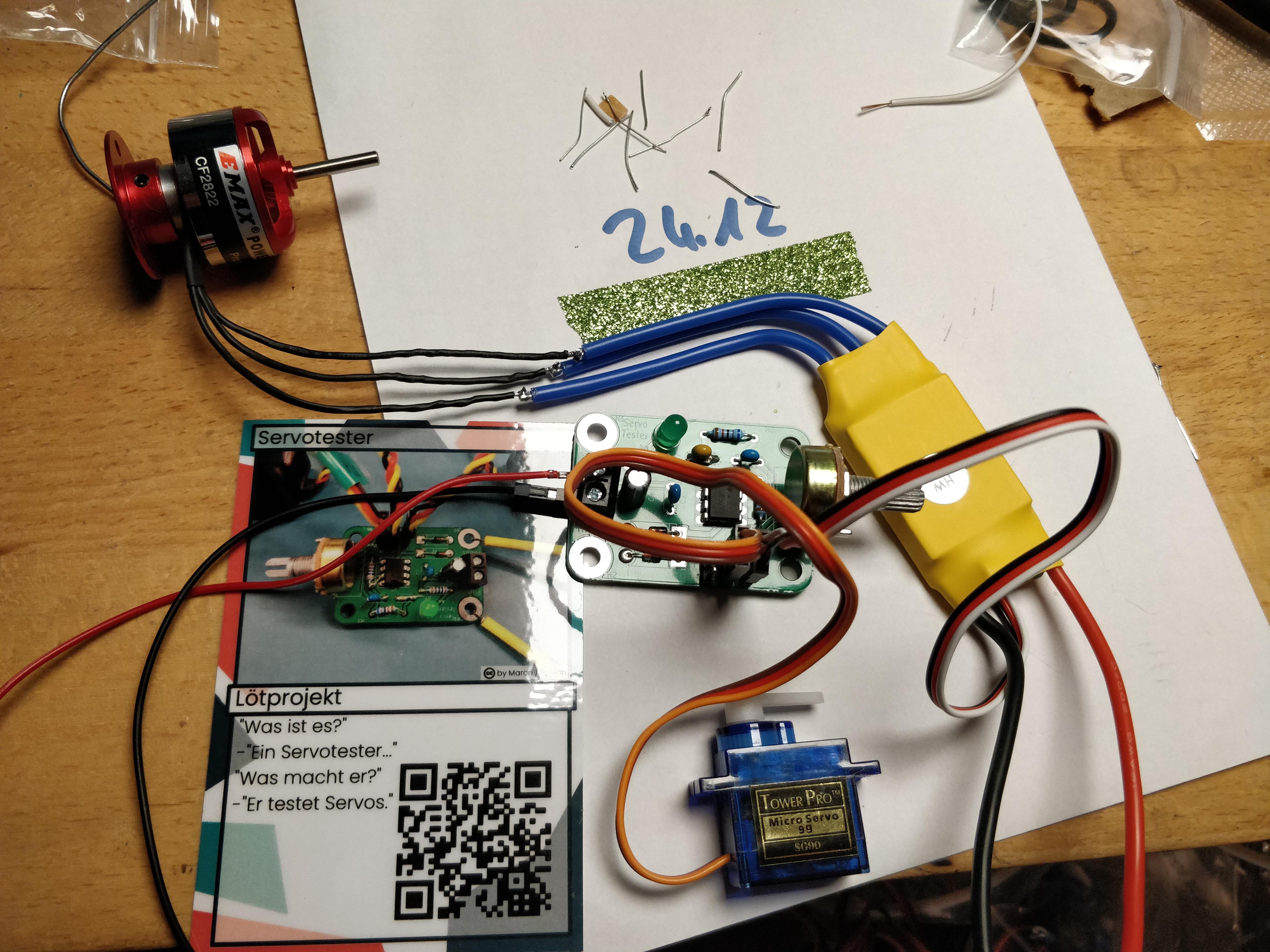

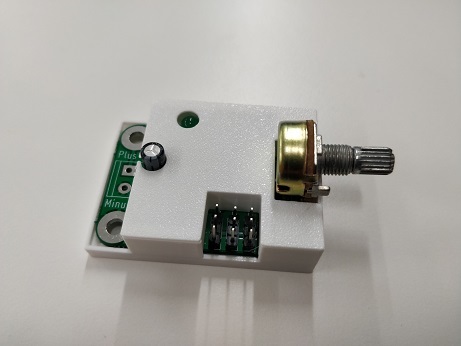

Fertig, der Servotester kann ESCs und Servos ansteuern.
