Modelo 3D Mini Pegboard Tool Tower por Marcelo Chaves no Printables

Descrição

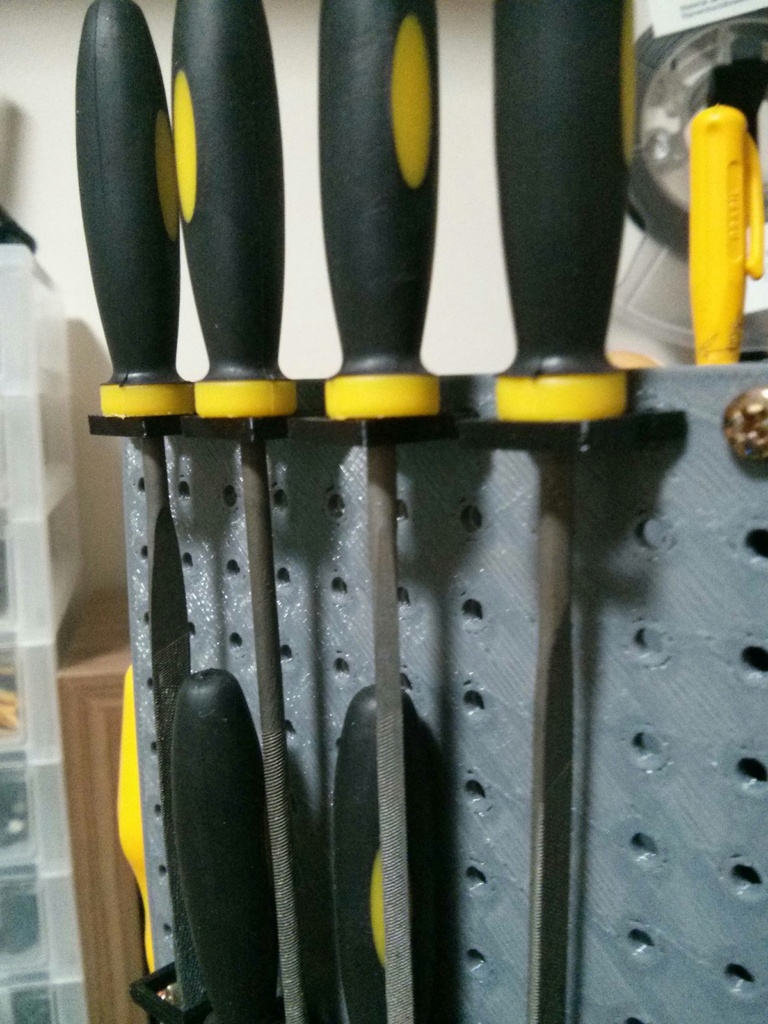

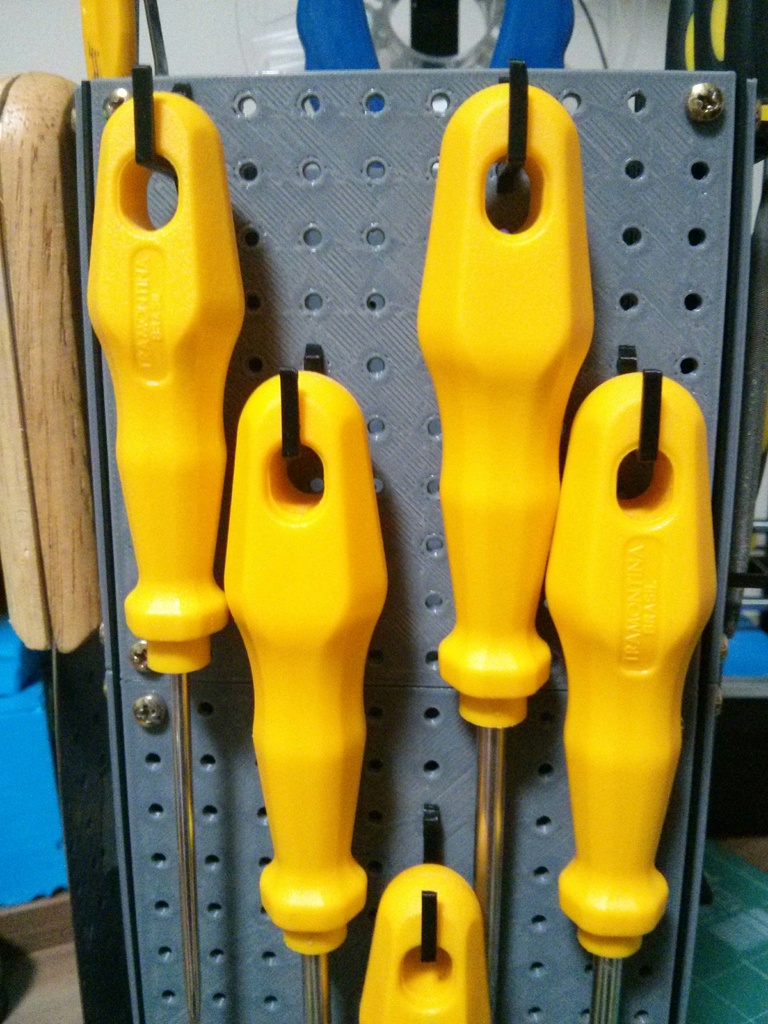

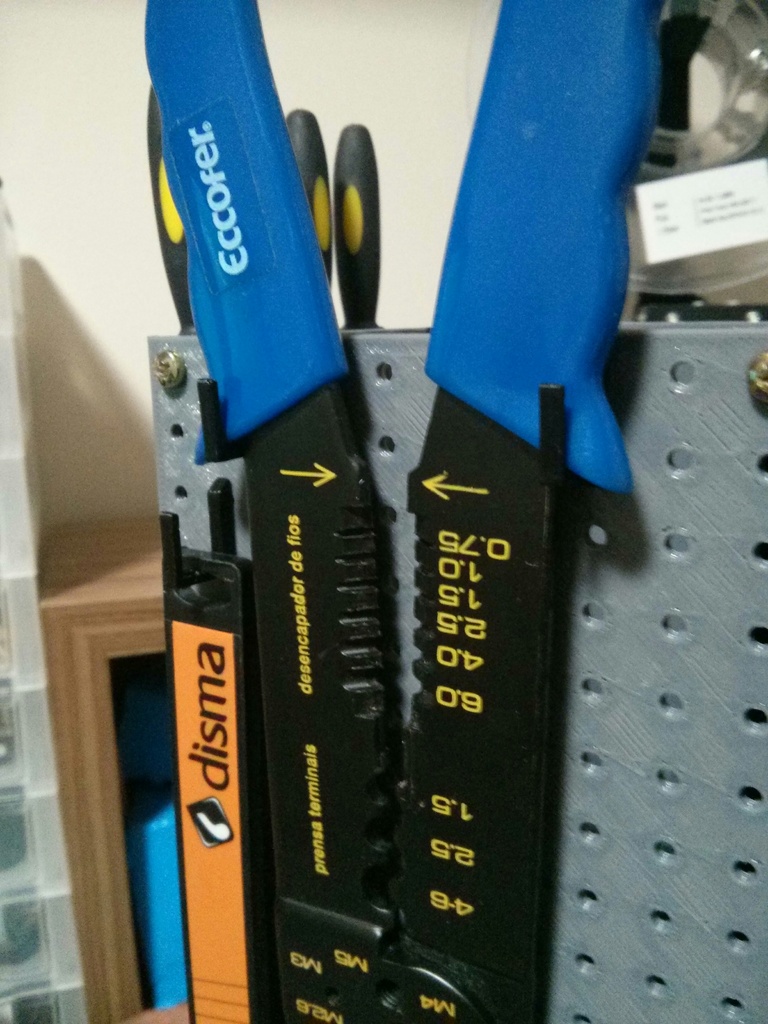

Mini Pegboard Tool Tower

For an equal version you will need:

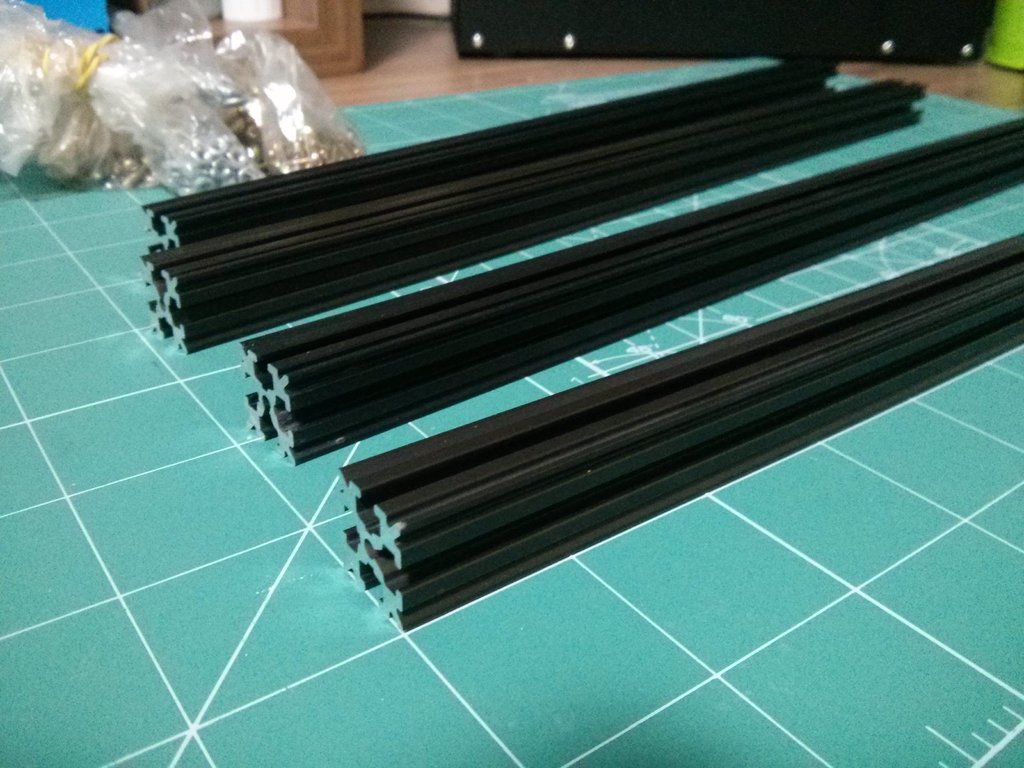

300mm OpenBeam 1515 extrusion x 4

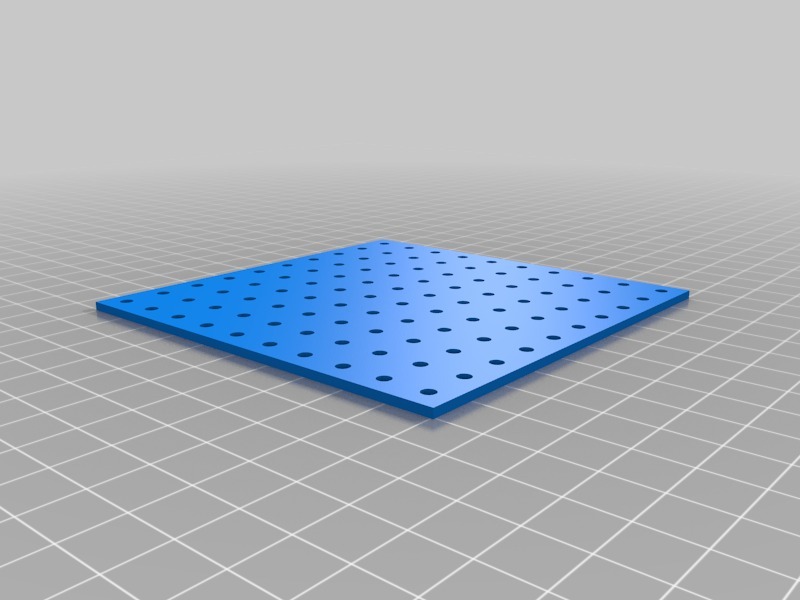

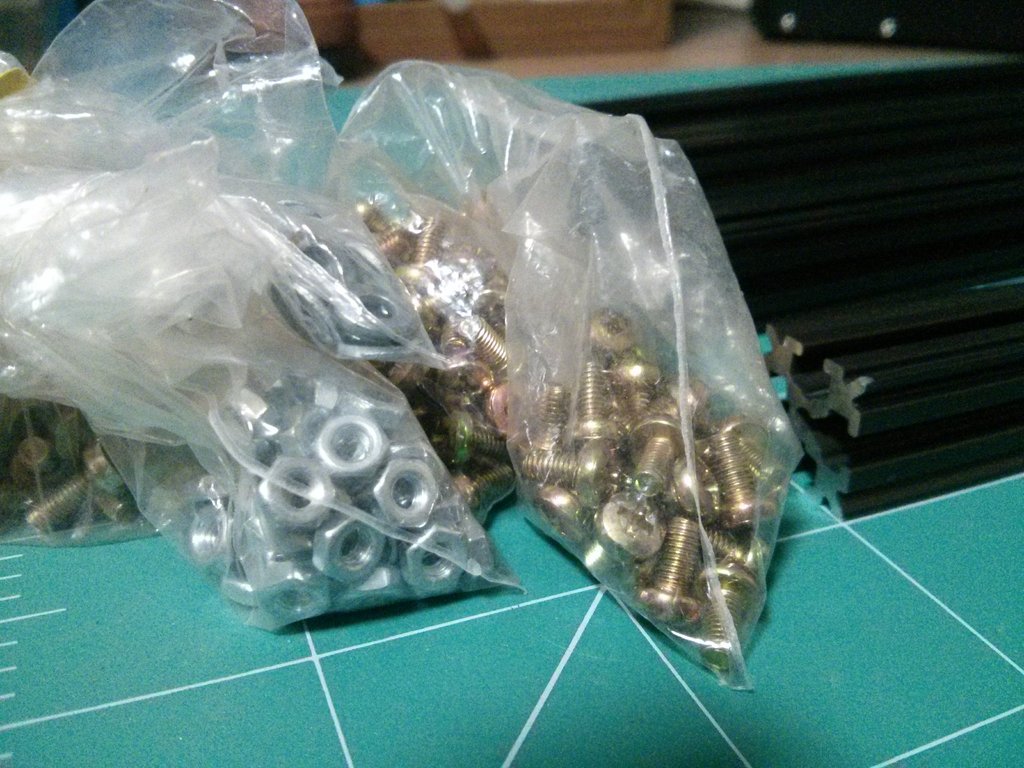

6mm M3 screw with M3 nut x 4 per pegboard 100mmx100m plate

You can use the clip template to create your own clip designs! :)

Idea for an upgrade: This pegboard tower needs a way to rotate itself to give a more easily access to the tools.

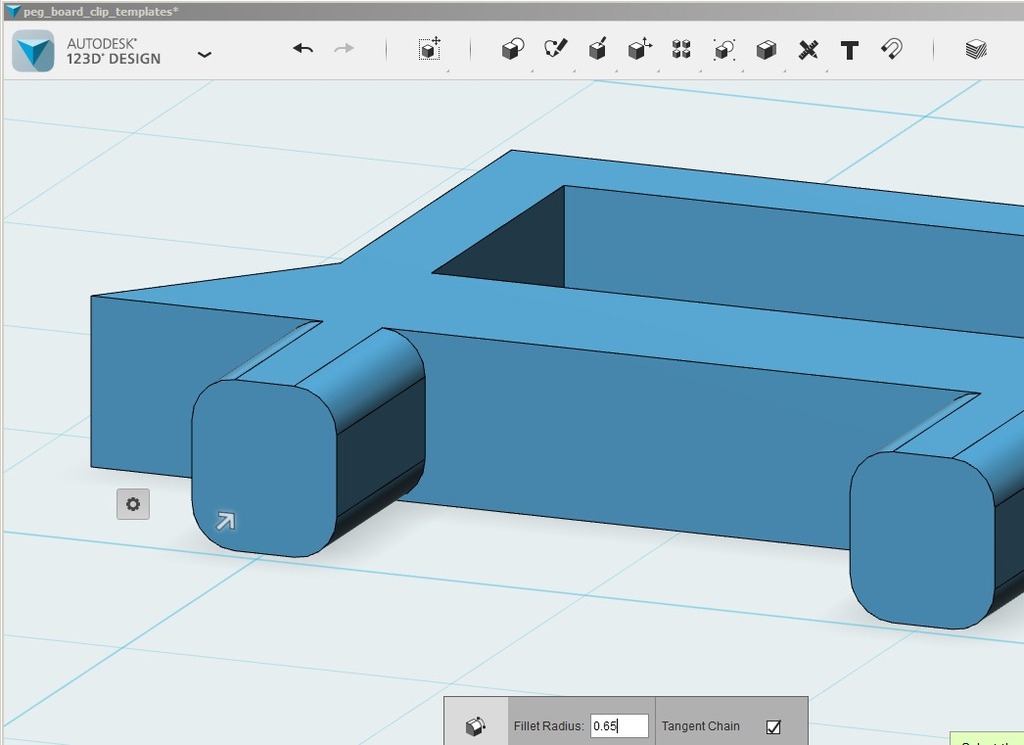

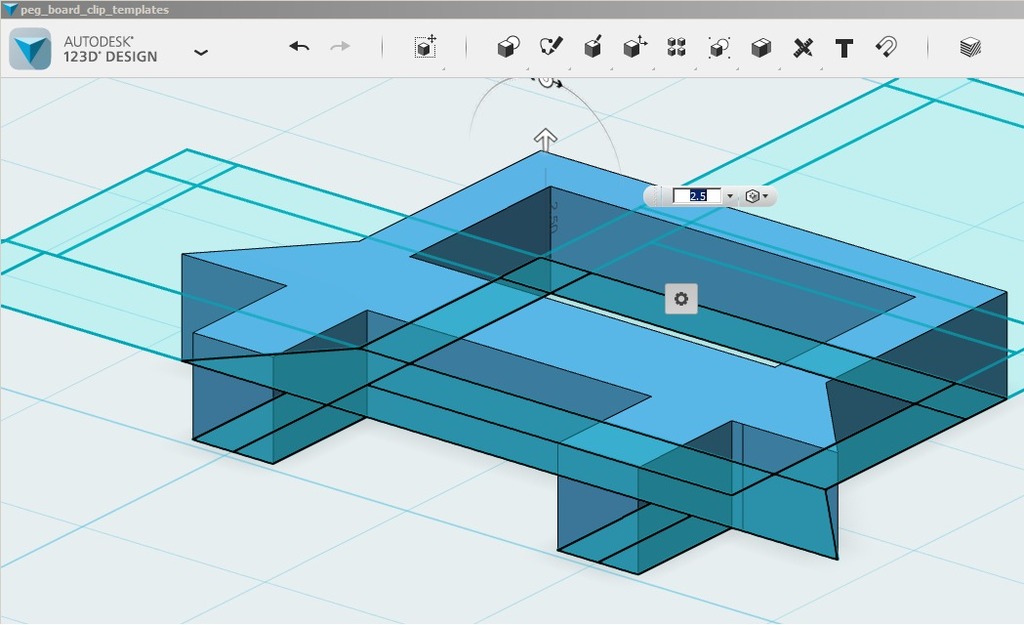

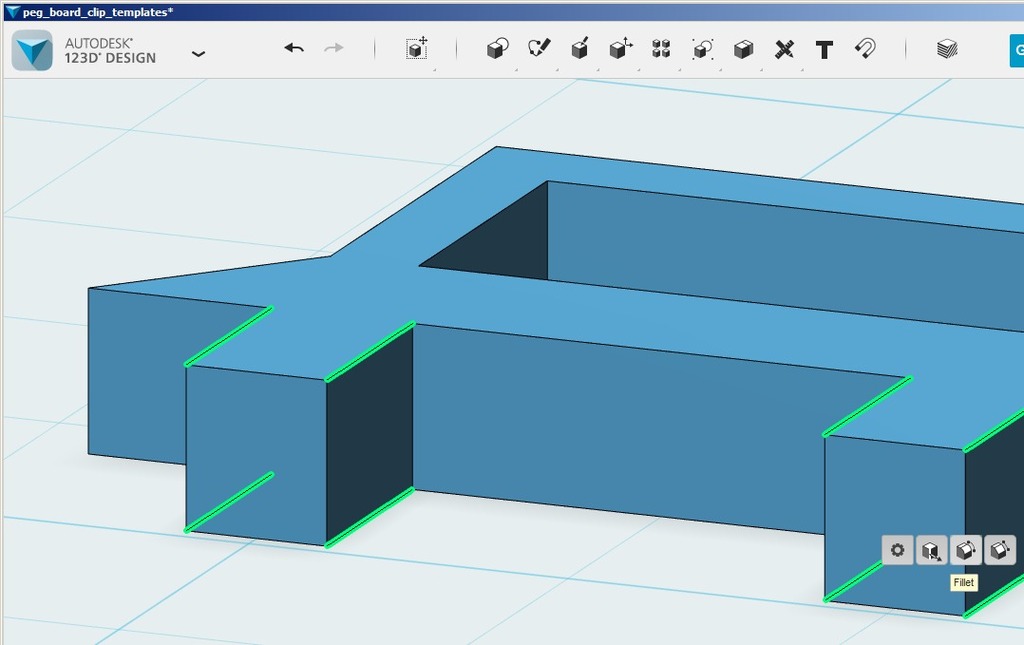

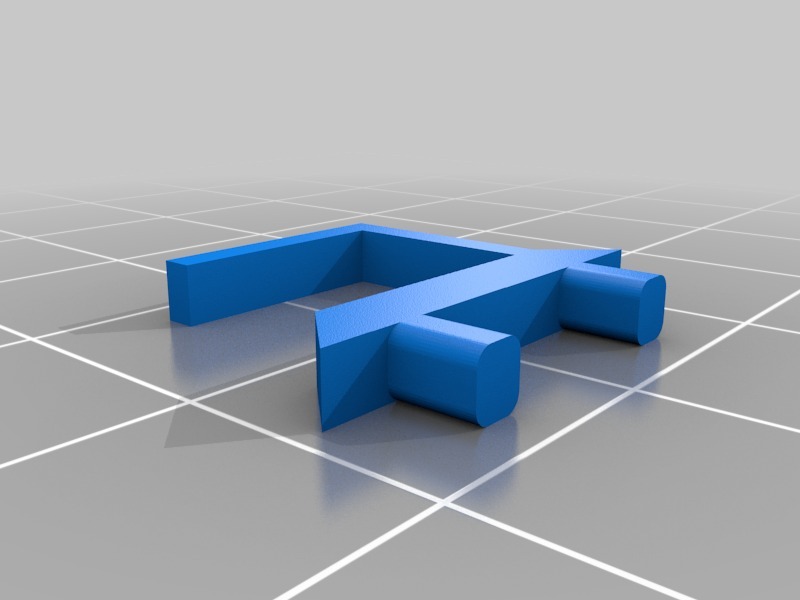

For the clips of the pegboard, using the 123DDesign software extrude the desired template by 2.5mm. Select the eight corners for the clip as shown in the pictures and make a fillet radius of 0.65. These settings should create good clips for use with the 3mm holes of the pegboard.

Print Settings

Rafts:

Doesn't Matter

Supports:

No

Resolution:

0.2mm

Infill:

30% for plate, 100% for clips

Category: Tool Holders & Boxes

Printables

Mini Pegboard Tool Tower

Marcelo Chaves

Publicado em 29 de abr de 2022

3

Curtidas

12

Downloads

Categoria Tools

Tags

thingiverse

Licença Creative Commons — Attribution — Share Alike

Arquivos (7)

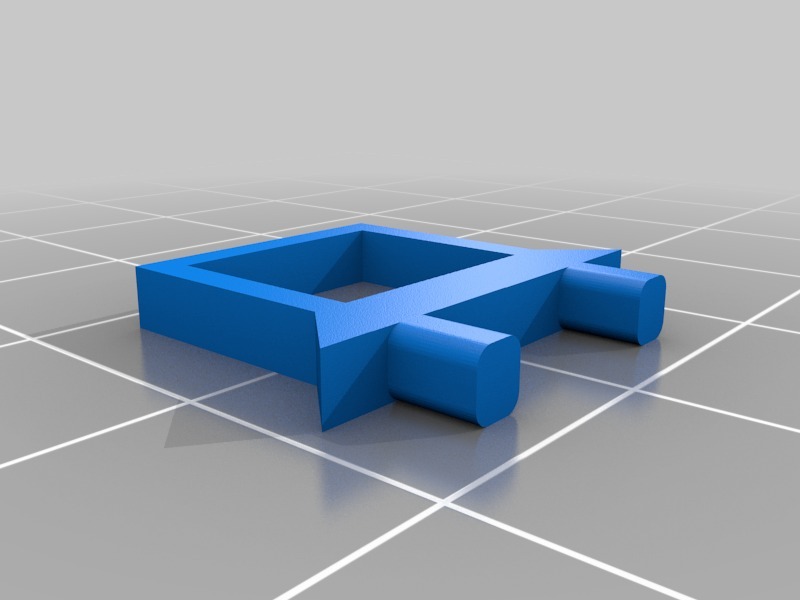

peg_board_clip_short_closed.stl 136.5 KB

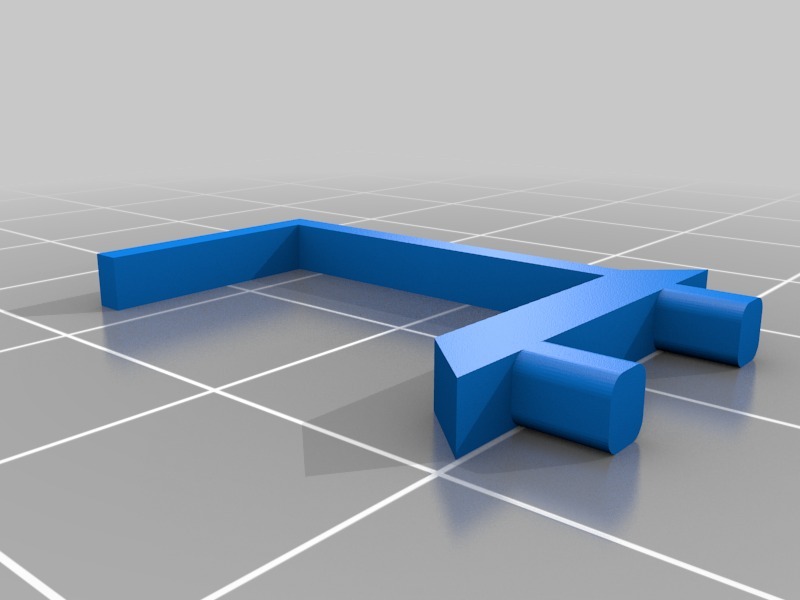

peg_board_clip_long.stl 134.3 KB

peg_board_100mmx100mm.stl 5.6 MB

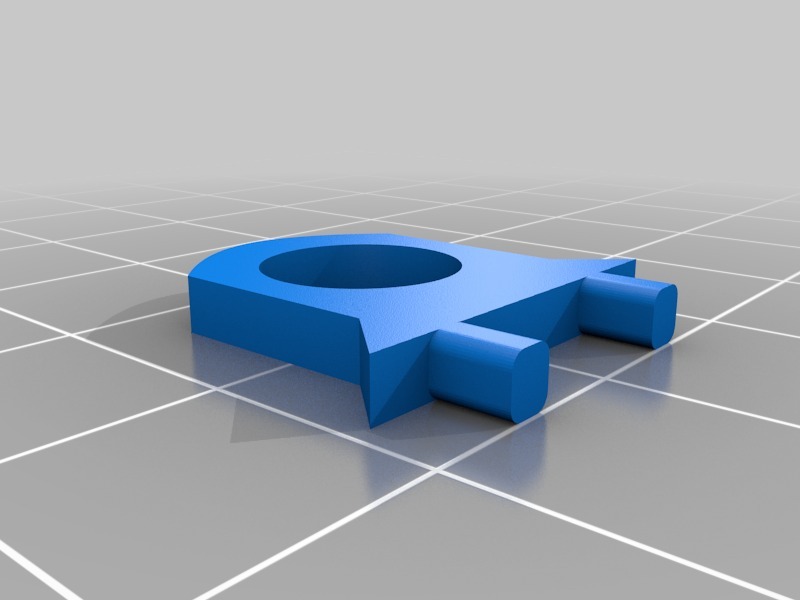

peg_board_clip_round_9mm.stl 297.2 KB

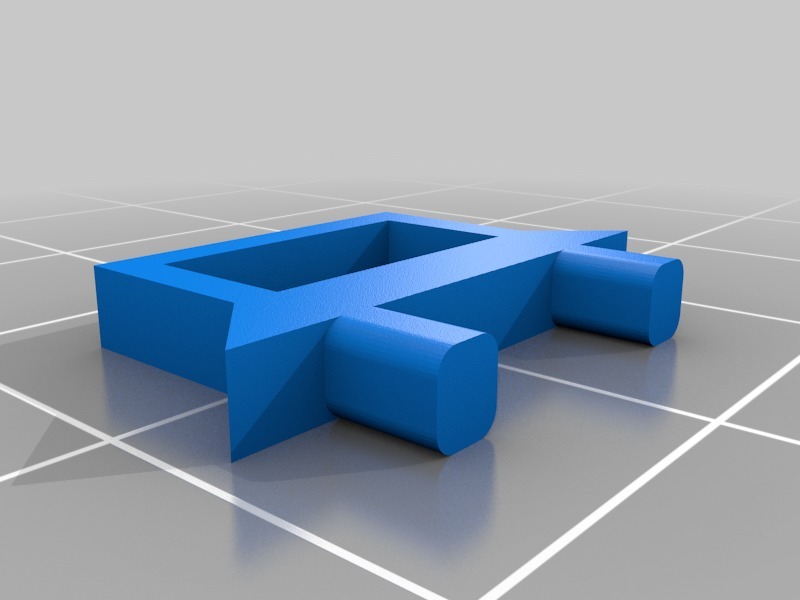

peg_board_clip_long_closed.stl 136.5 KB

peg_board_clip_short.stl 134.3 KB

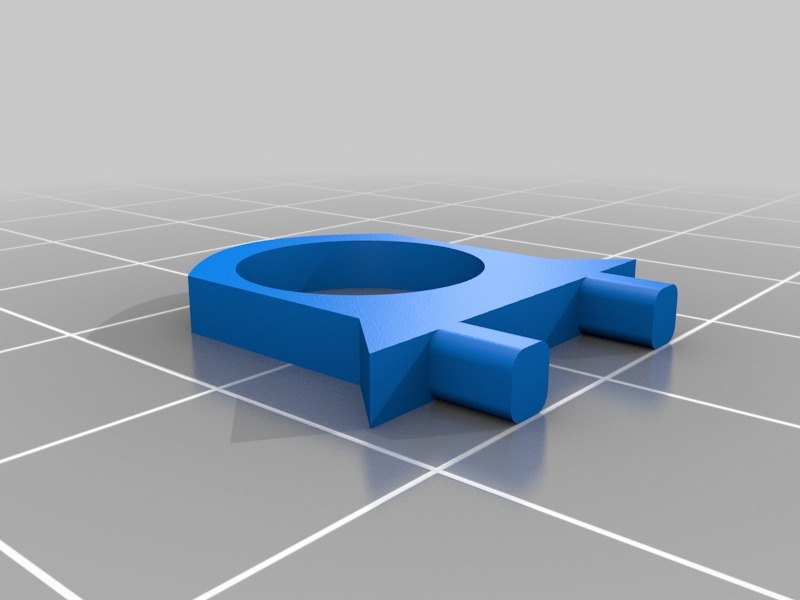

peg_board_clip_round_11mm.stl 306.9 KB
