With this model, I wanted to recreate the well-known "Red Panic Button" for a smart home scenario, since I could not find a finished button in this form online.
I tried to document the process as thoroughly as possible with the pictures.

Preparation:
Of course, print the 3 components first!

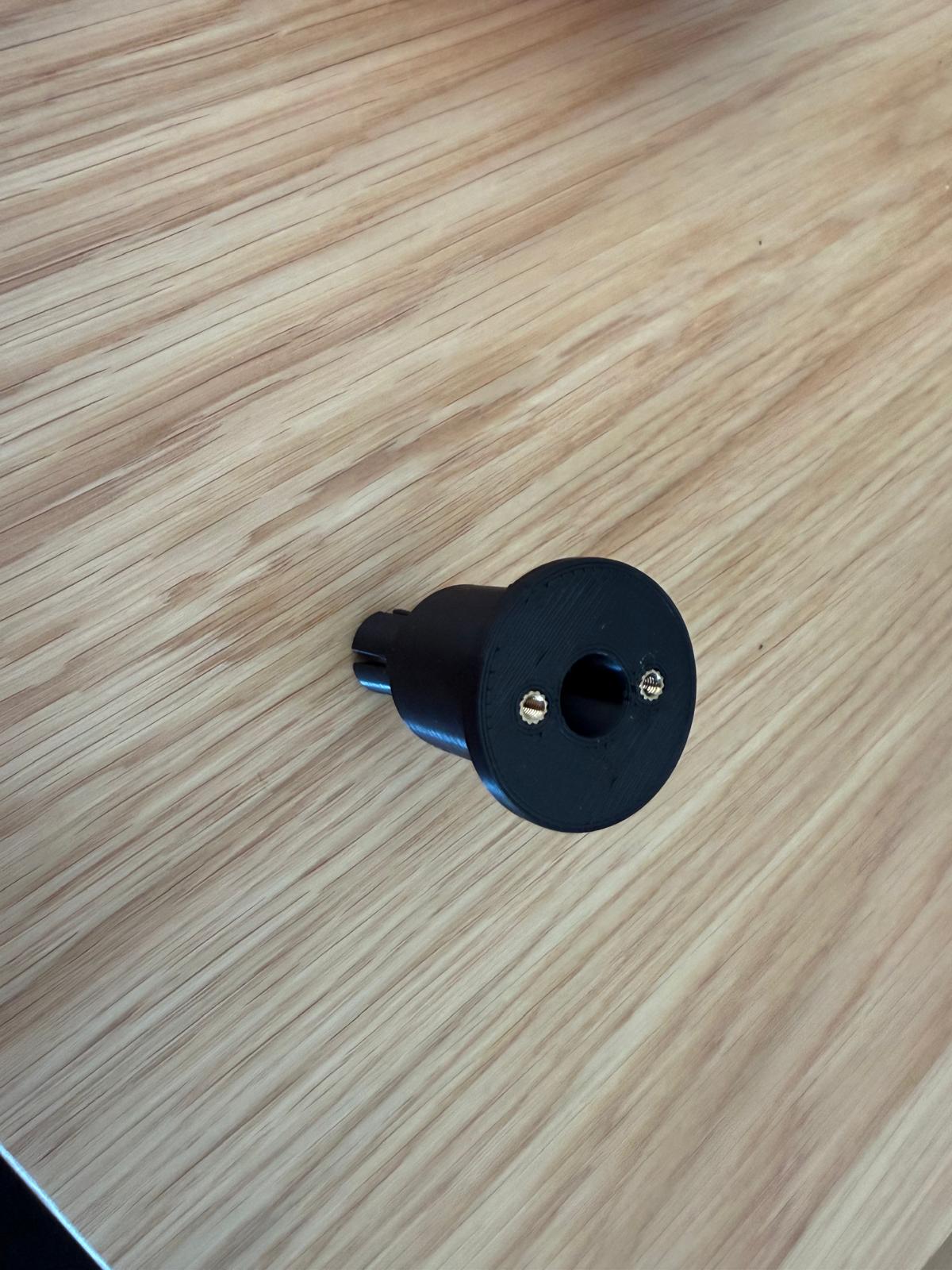

Additionally: Melt the two M2.5 heat-set inserts into the cylindrical insert using a soldering iron.
The ZigBee button should be paired with the smart home system before the final assembly — so this can also be done directly beforehand.

Lower Housing:

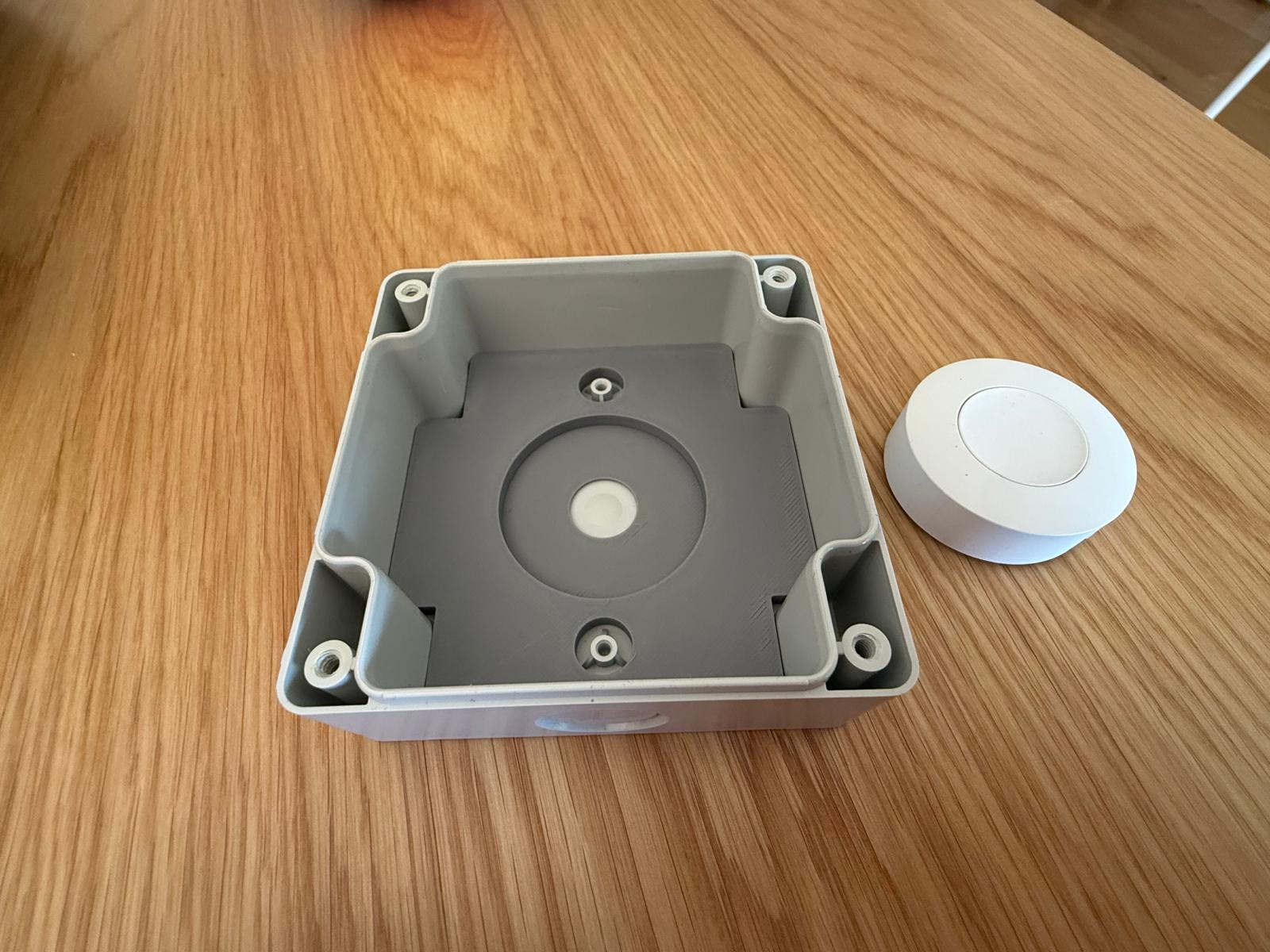

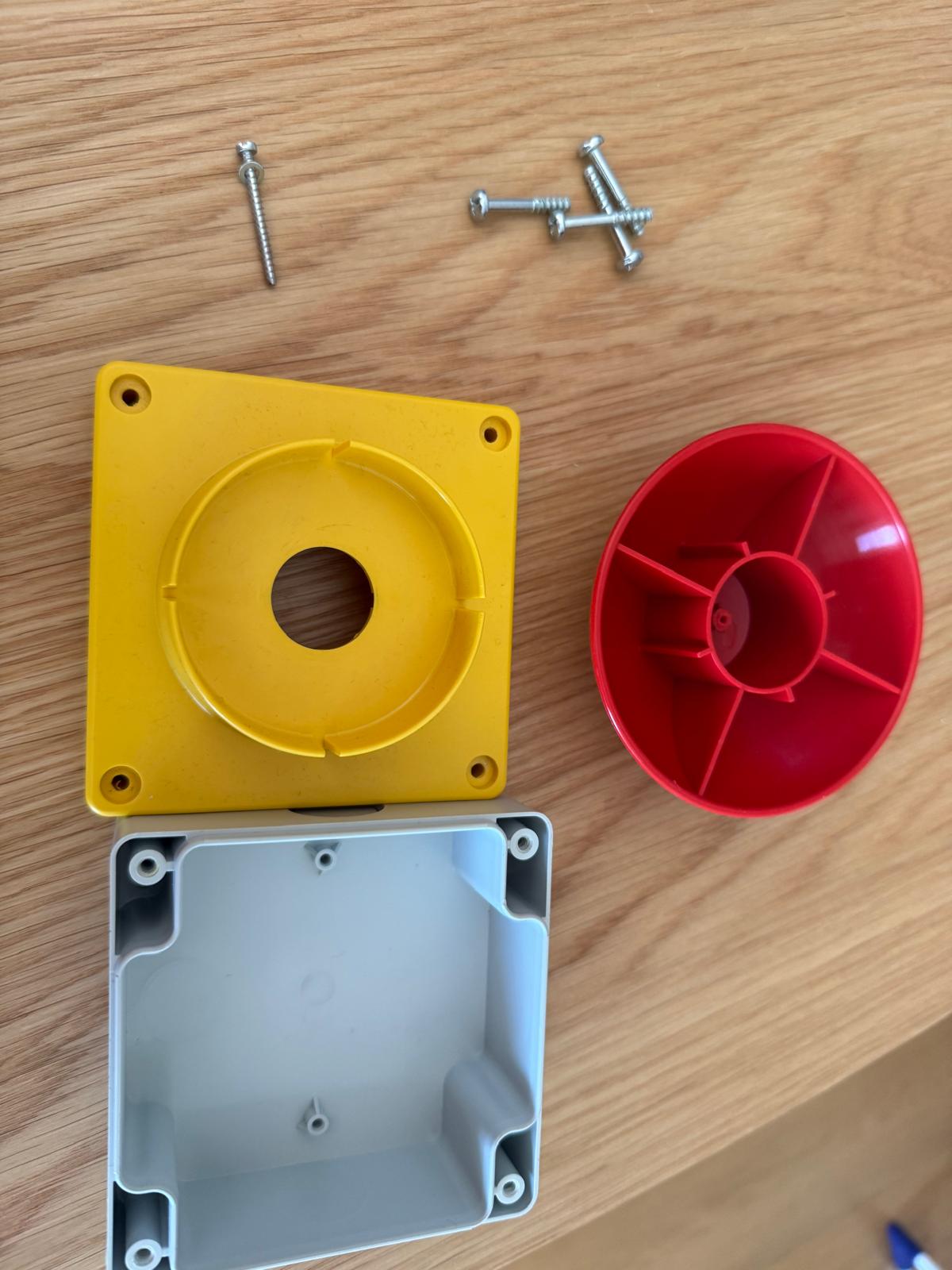

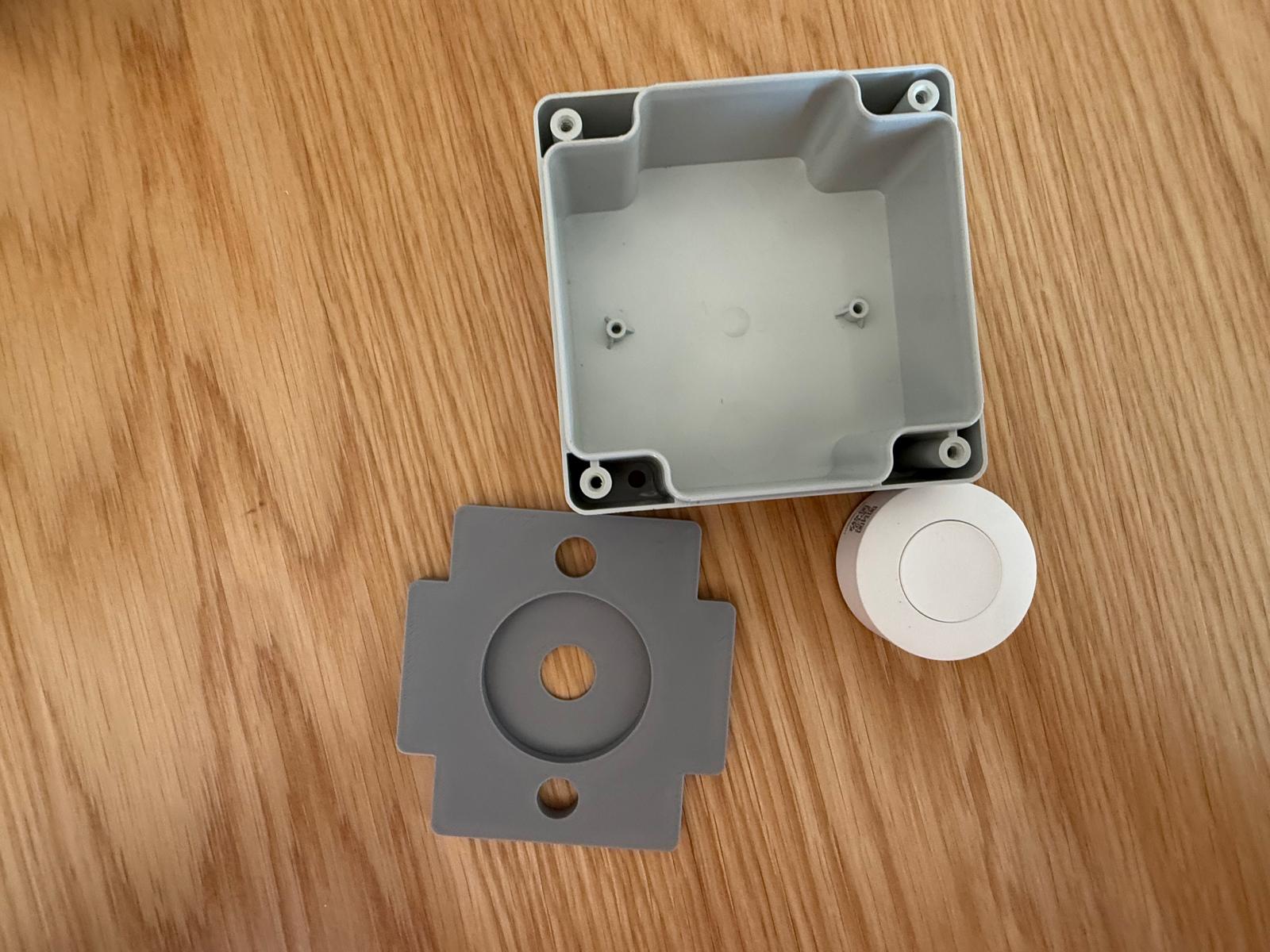

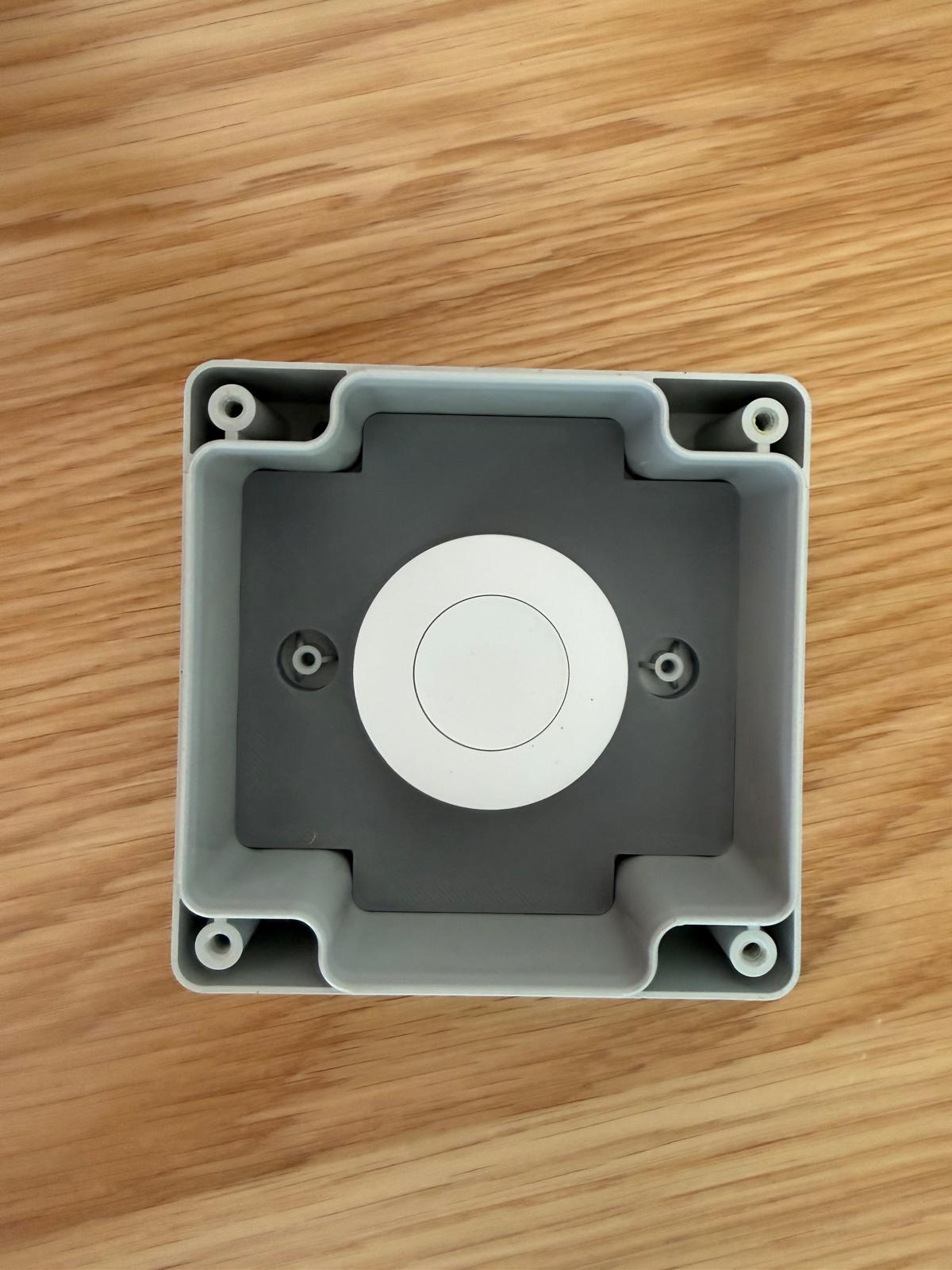

First, carefully disassemble the switch and remove all parts until only the three plastic parts and the five screws from picture 2 remain. Then insert the lower housing part into the bottom side of the button and place the ZigBee button inside. The lower housing is now complete!

Upper Housing:

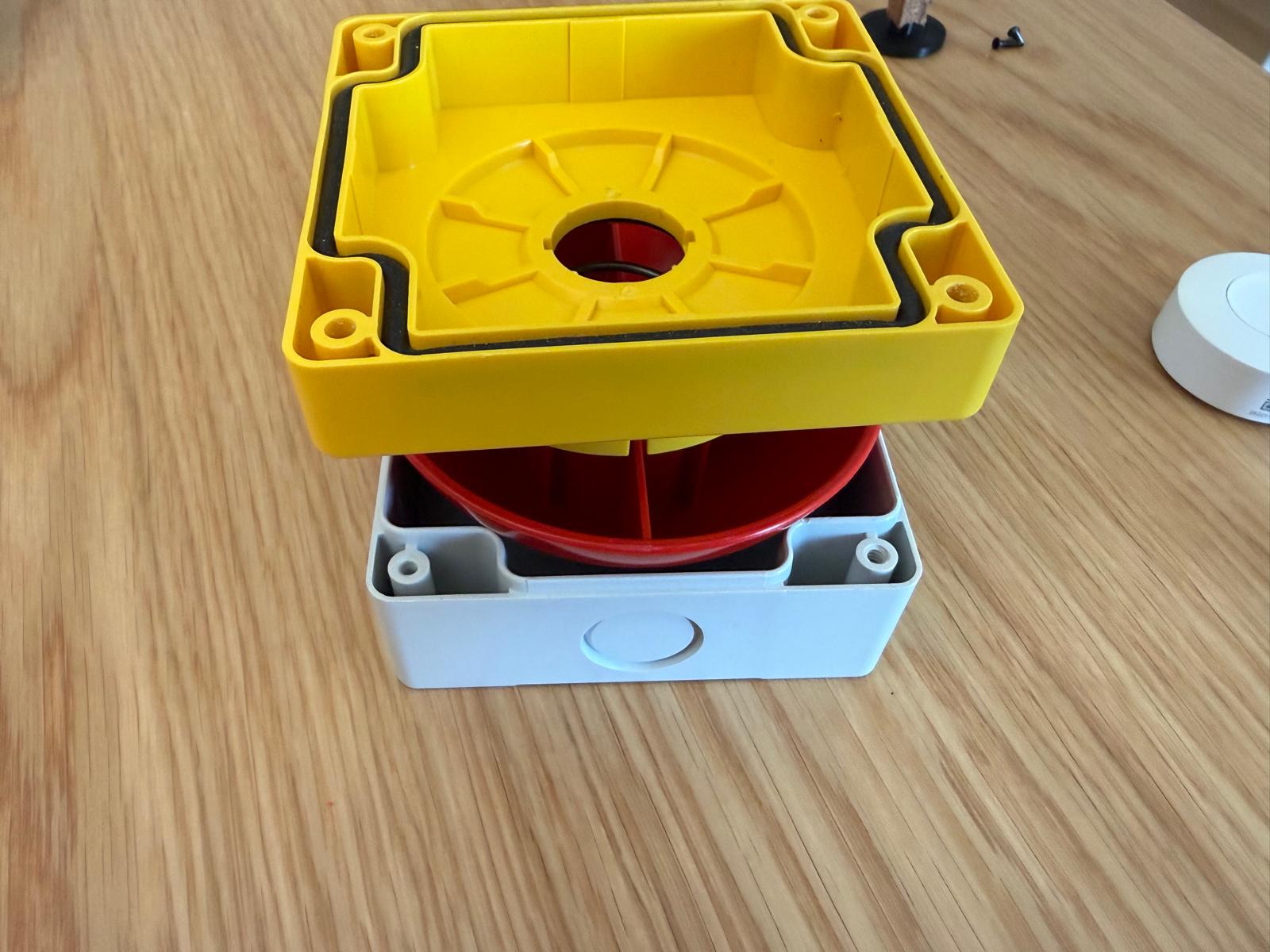

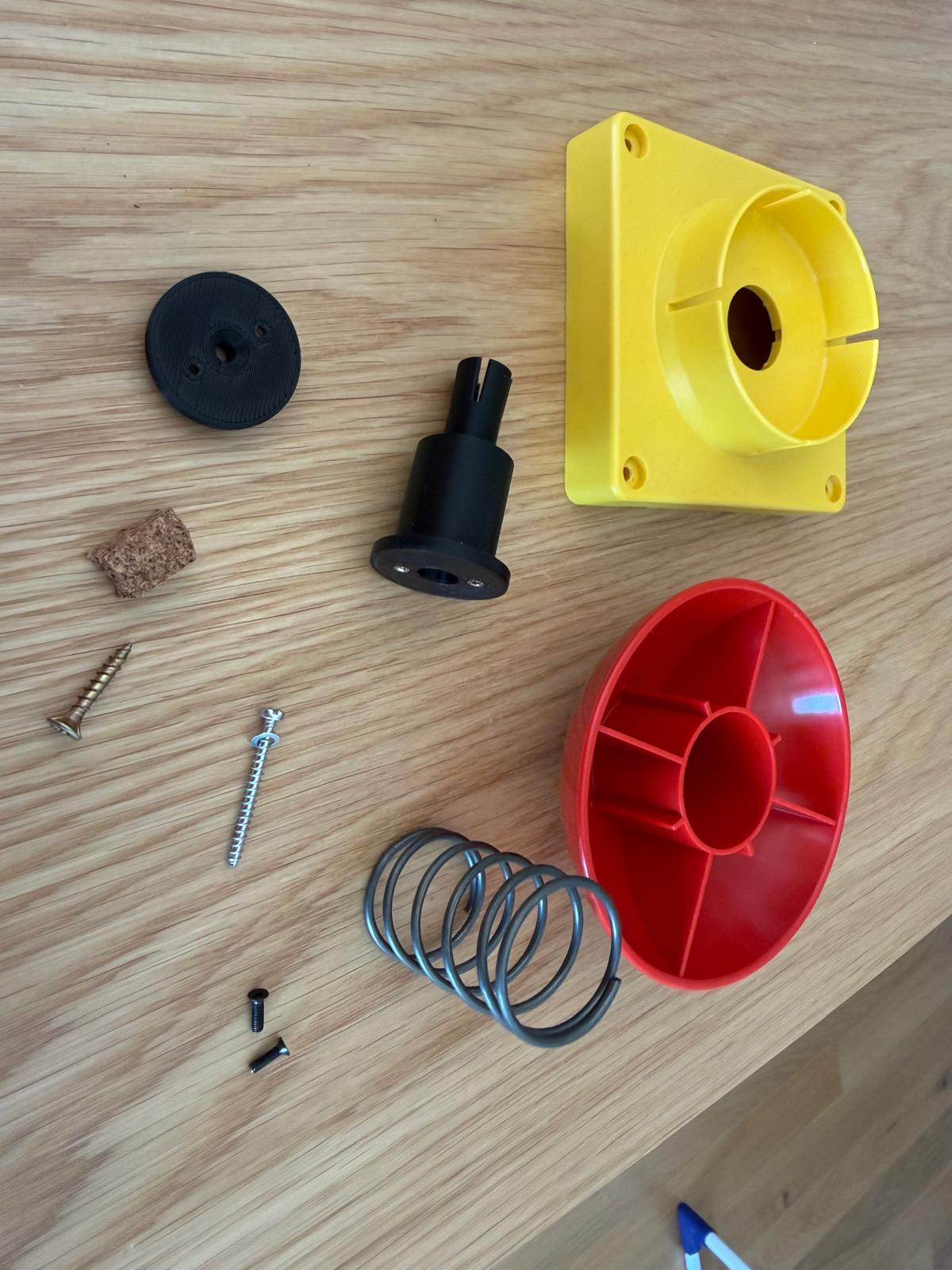

For the upper part of the button, first insert the spring into the circular recess of the red top piece and then carefully place the red "mushroom head" onto the yellow upper housing piece. The cutouts on the four sides help with the correct orientation.

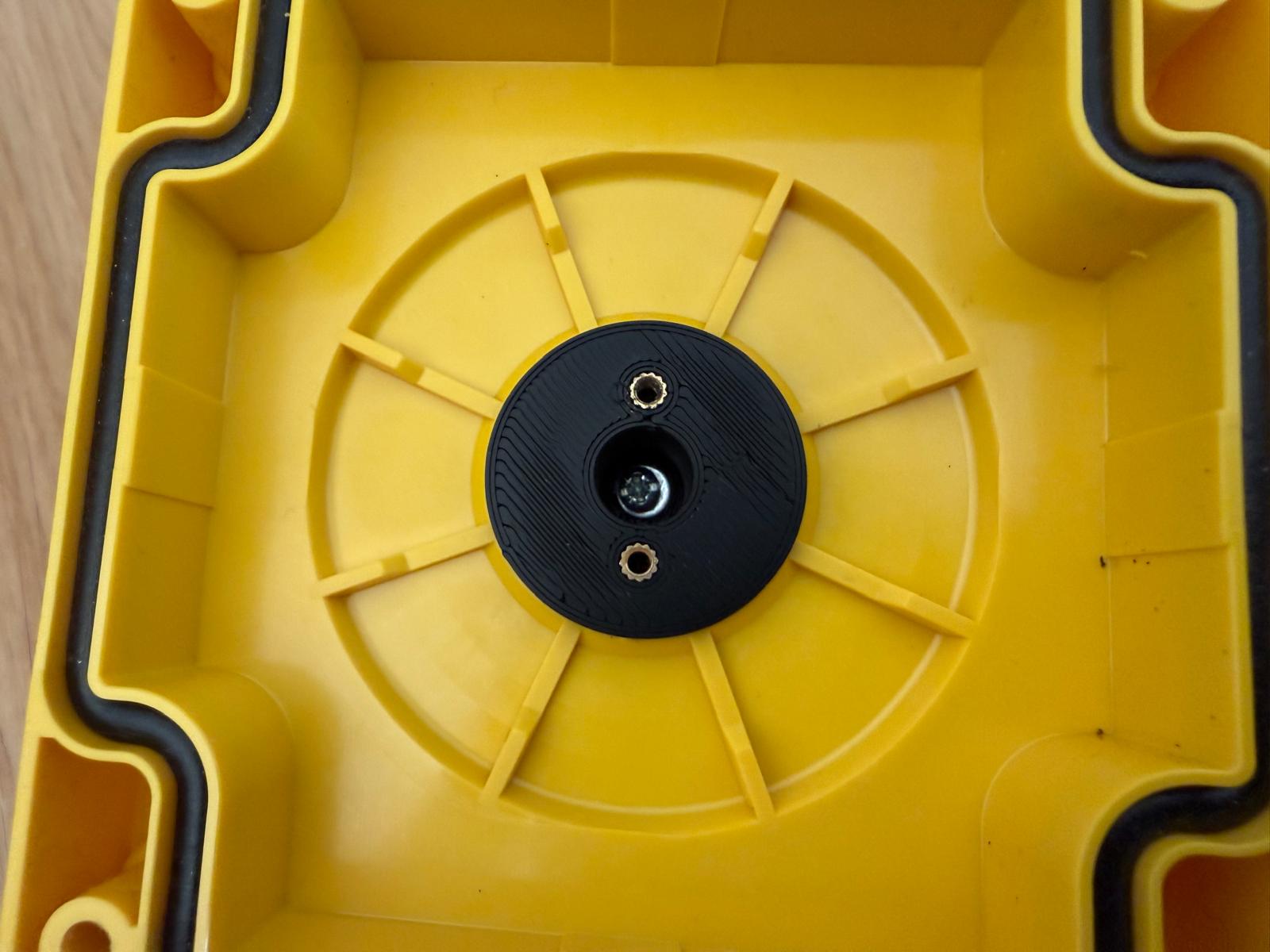

Next, insert the printed cylindrical holder from below through the yellow housing part and fasten it with the single remaining screw from the disassembly process (see pictures). Make sure that the recesses on the upper side of the cylindrical part align with the recesses on the underside of the red cover.

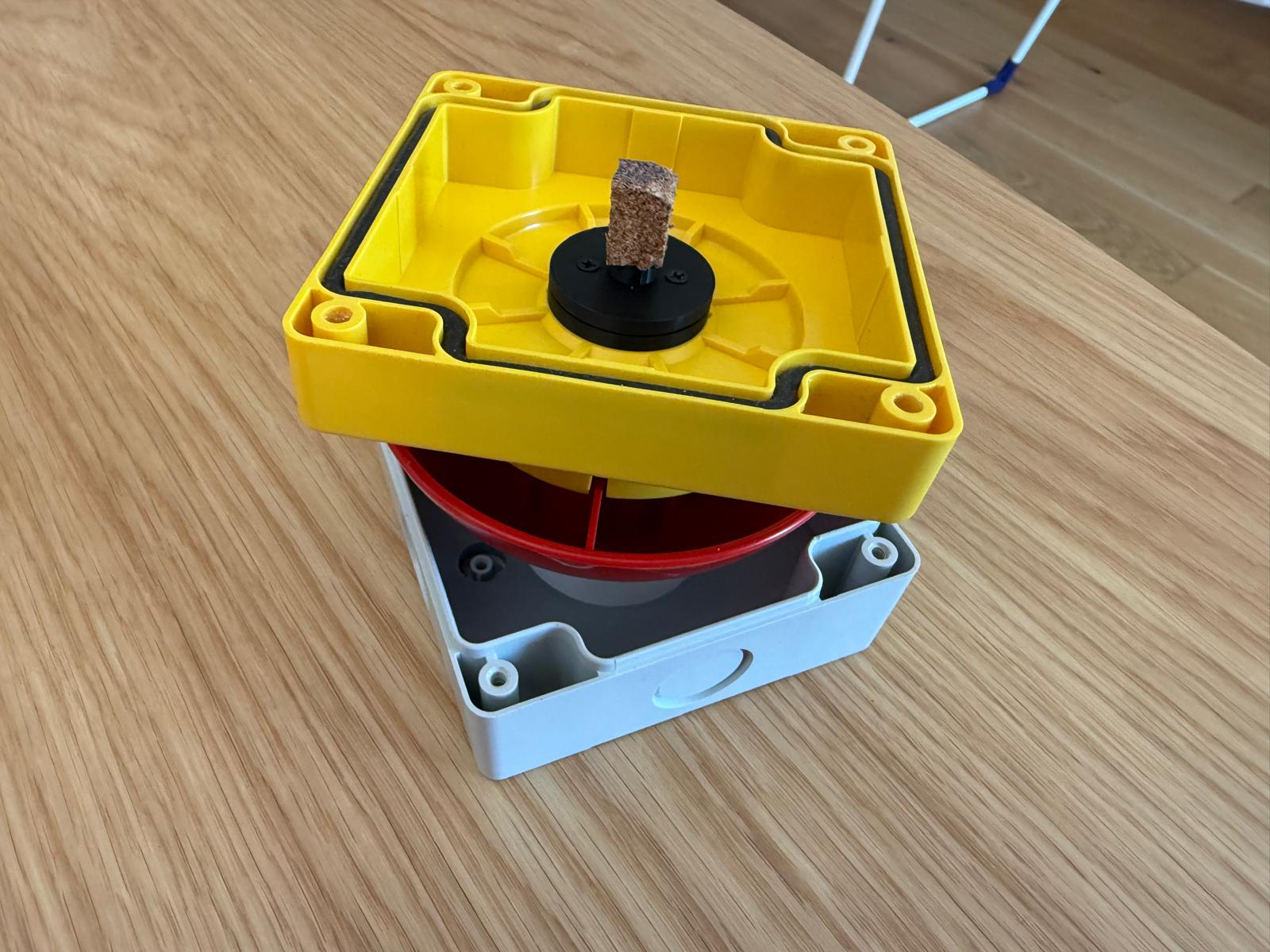

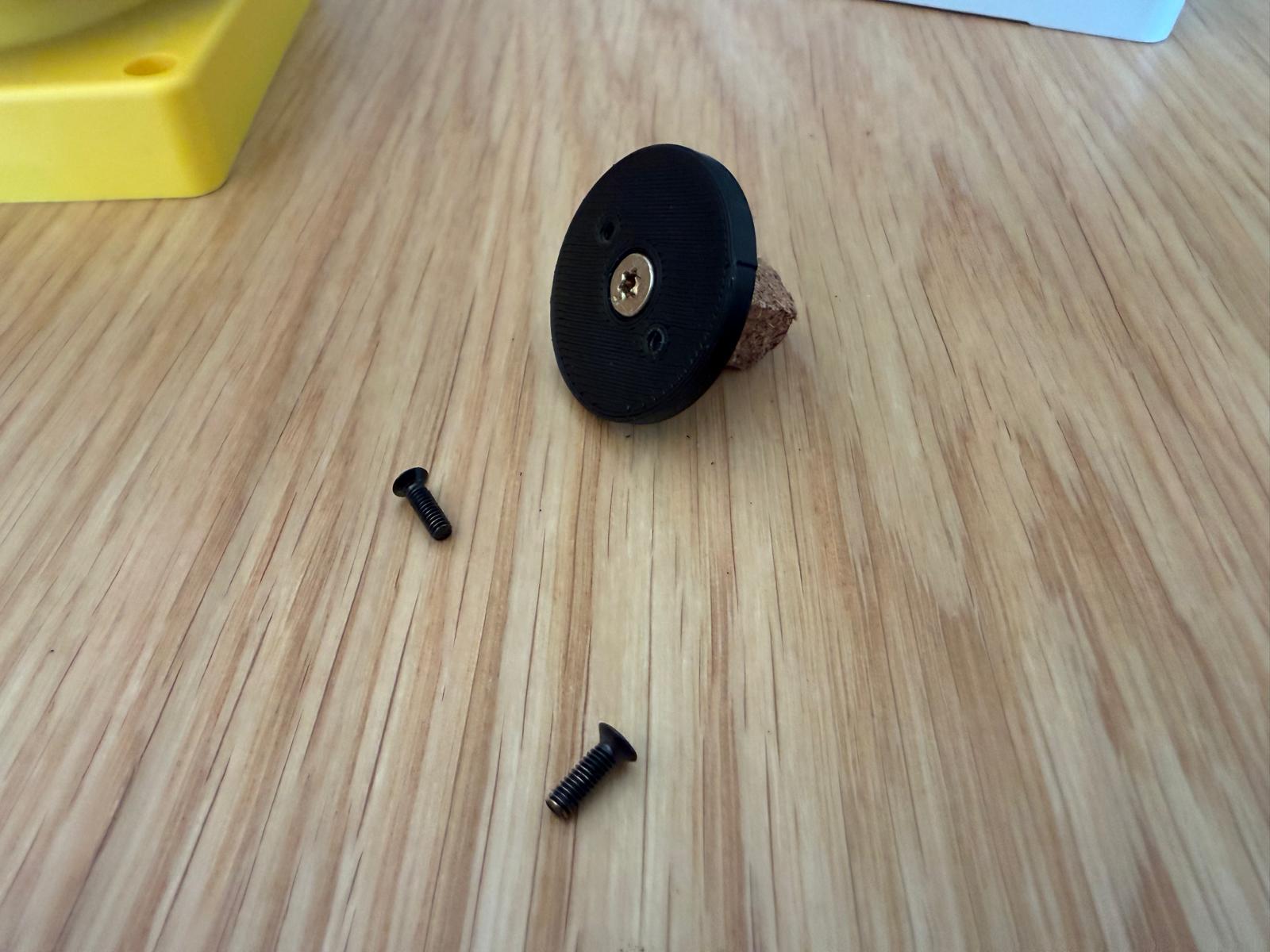

Once this is screwed together, the cork must be trimmed so that, when maximum pressure is applied to the button, it reliably triggers the ZigBee switch. In my case, this was a cork rectangle measuring 15 mm in height and 10 mm in width on each side. After trimming, screw the cork onto the holder using a suitable screw.
The entire holder assembly is then turned over again and screwed onto the underside of the cylinder using the two M2.5 screws (into the heat-set inserts).

Now both housing parts are complete and can be screwed back together using the four housing screws.
The smart panic button is now finished!

Additional parts required for the modification:

1x industrial push button: [https://ebay.us/m/eYItT6](https://ebay.us/m/eYItT6)

1x ZigBee switch: [https://ebay.us/m/G52uJZ](https://ebay.us/m/G52uJZ)

2x heat-set inserts (M2.543.5 mm)

2x screws (M2.5*8 mm)

1x screw (a suitable one that is not longer than the cork piece)

1x compression spring (5 cm height, 3 cm diameter)

1x old cork (must be trimmed to size)

------------------------------------------------------------------------------------

Bei diesem Modell wollte ich den bekannten "Roten Panik-Knopf" für ein Smarthome-Szenario umbauen, da ich keinen fertigen Button in dieser Form Online gefunden habe.
Ich habe versucht den Prozess so gut es geht auf den Bildern festzuhalten.

Vorbereitung:
Natürlich das drucken der 3 Bauteile!
Außerdem: Einschmelzen der zwei M2,5 Schmelzgewinde mit einem Lötkolben in den Zylinderförmigen Einsatz.
Der ZigBee Button sollte vor dem finalen zusammenschrauben mit dem Smarthome-System gekoppelt werden - daher kann man dies auch direkt vorher machen.

Gehäuseunterteil:
Als erstes muss man (vorsichtig) den Schalter auseinander bauen und alle Teile davon abbauen das nur noch die drei Plastikteile und fünf Schrauben von Bild 2 vorhanden sind. Danach wird das unterteil in die untere Seite des Buttons eingesetzt und der Zigbee-Button eingelegt. Fertig ist das Unterteil!

Gehäuseoberteil:
Beim Oberteil des Buttons wird zuerst die Feder in die kreisförmige Auslassung der roten Oberseite eingesetzt und dann der rote "Pilzkopf" vorsichtig auf die gelbe Gehäuseoberseite aufgesetzt. Die Aussparungen an den vier Seiten helfen hier bei der korrekten Orientierung.
Danach wird der gedruckte zylinderförmige Halter von unten durch das gelbe Gehäuseteil eingesetzt und mit der einzelnen Schraube, welche vom Auseinanderbau noch übrig ist, verschraubt (siehe Bilder). Hier muss drauf geachtet werden das das Zylinderteil mit den Aussparungen an der Oberseite, auf die Aussparungen auf der Roten Deckel-Unterseite passt.
Wenn das verschraubt ist, muss der Korken so zurechtgeschnitten werden, das er bei maximalem Druck auf den Button, den ZigBee-Schalter sicher auslöst. Bei mir war das ein Kork-Rechteck aus 15mm Höhe und jeweils 10mm Breite. Nach dem Zuschnitt wird der Korken mit einer passenden Schraube auf den Halter geschraubt.
Der ganze Halter wird dann wieder umgedreht und mit den zwei M2,5 Schrauben auf die Zylinderunterseite (in die Einschmelzgewinde) geschraubt.

Nun sind beide Gehäuseteile fertig und sie können mit den vier Gehäuseschrauben wieder verschraubt werden.
Fertig ist der Smarte Panik-Button!

Benötigte Zusatzteile für den Umbau:

1x Grobhandtaster: [https://ebay.us/m/eYItT6](https://ebay.us/m/eYItT6)

1x ZigBee Schalter: [https://ebay.us/m/G52uJZ](https://ebay.us/m/G52uJZ)

2x Einschmelzgewinde (M2,5*4*3,5mm)

2x Schrauben (M2,5*8mm)

1x Schraube (eine passende, welche nicht länger als das Korkenteil ist)

1x Druckfeder (5cm hoch, 3cm Durchmesser)

1x alter Korken (muss zurechtgeschnitten werden)
