Caja para Regulador PWM - Enfriamiento de Electrónica

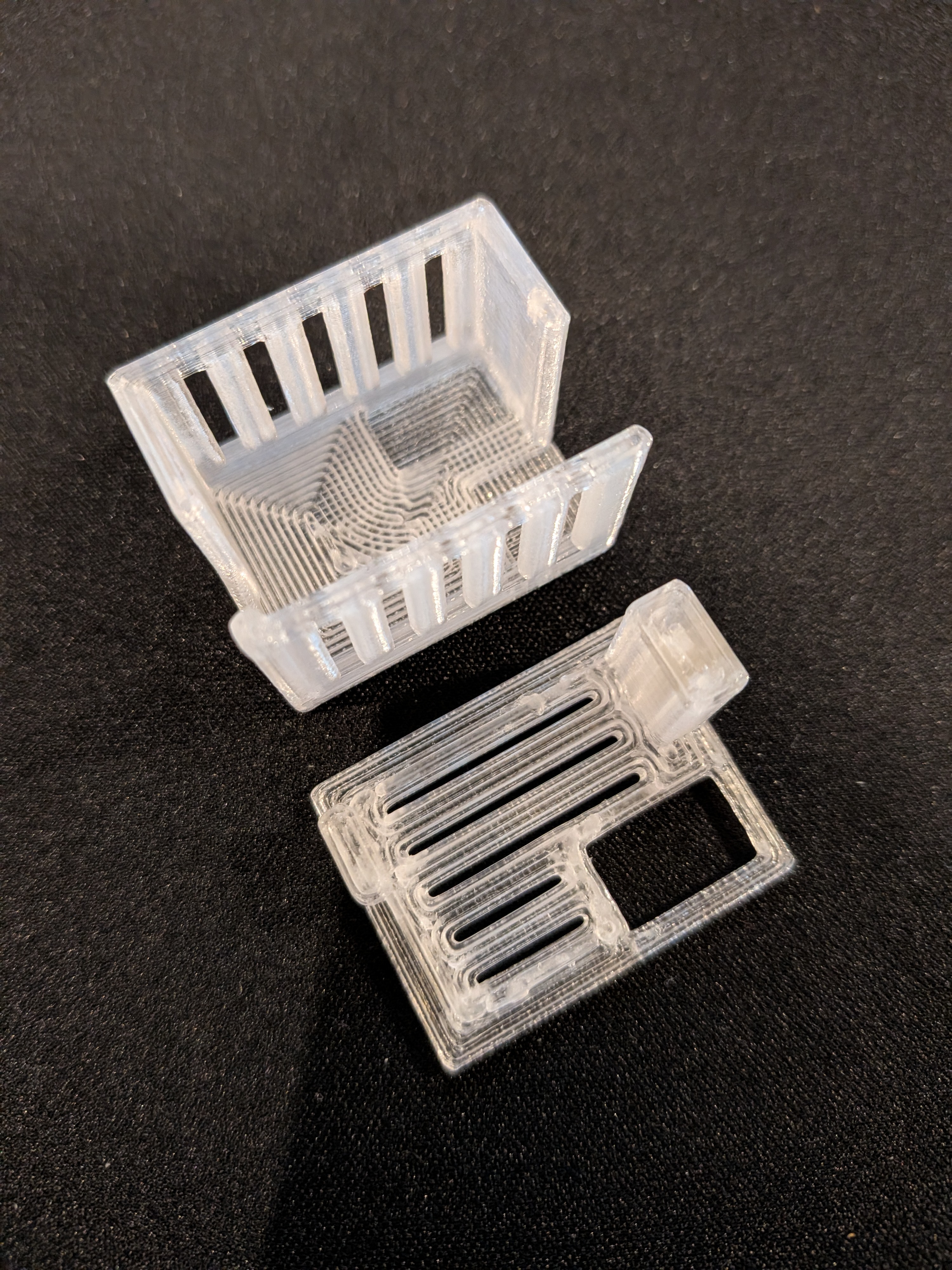

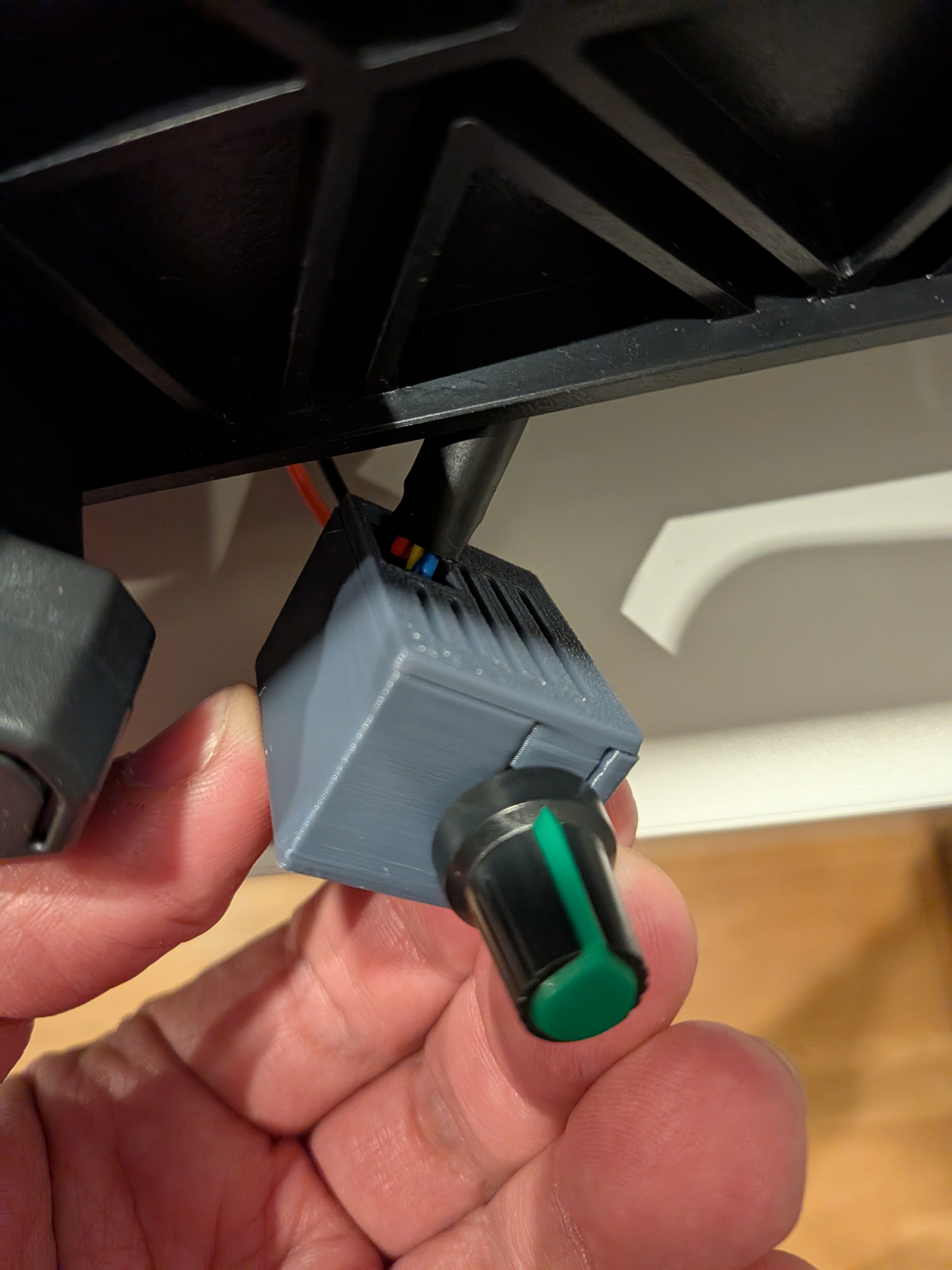

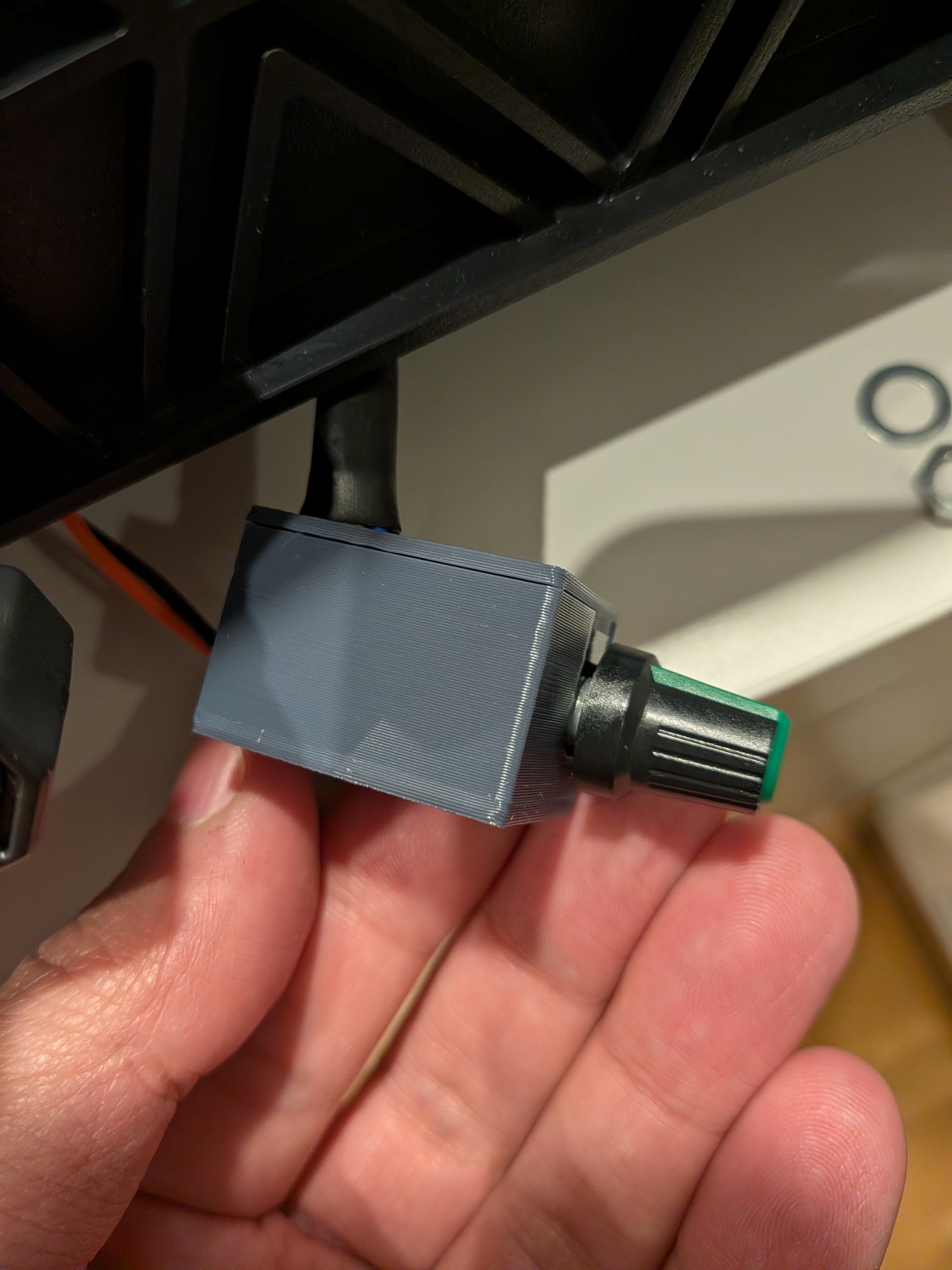

Esta es una caja sencilla y funcional diseñada originalmente para la Sovol SV08, aunque su diseño universal funciona para cualquier impresora. Está pensado para alojar un regulador PWM de 12V estándar.

⚠ NOTA IMPORTANTE: La Sovol SV08 y la mayoría de impresoras funcionan a 24V. Es obligatorio usar un convertidor Buck (reductor) de 24V a 12V antes del regulador para no dañar los componentes.

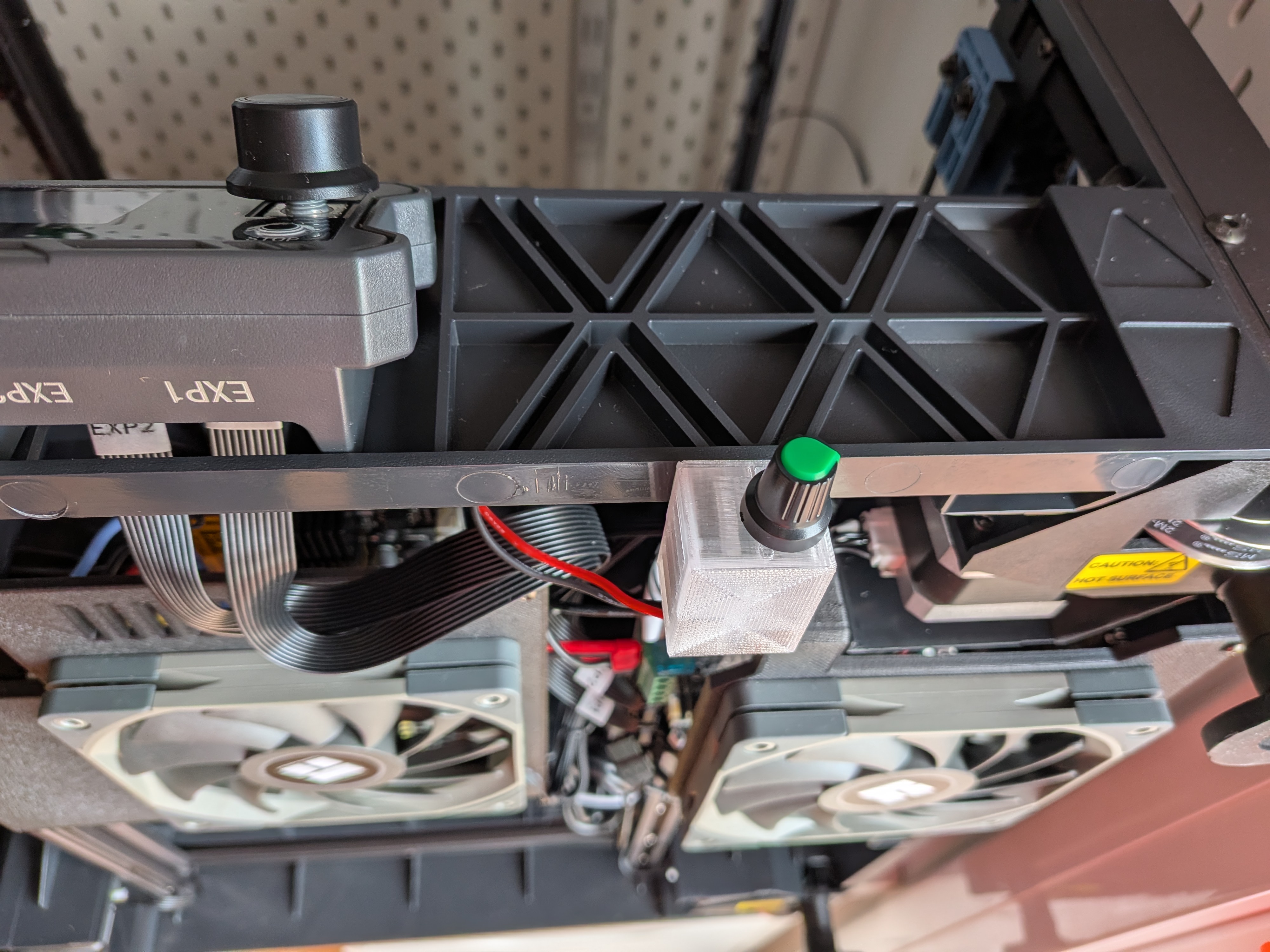

En mi configuración, utilizo un solo regulador con un cable en Y para alimentar y controlar simultáneamente dos ventiladores de 120mm: uno para la fuente de alimentación (PSU) y otro para la placa MCU.

Configuración para Klipper (Mainsail/Fluidd)

Para poder visualizar las temperaturas en la interfaz de Mainsail mientras usas este sistema, puedes añadir lo siguiente a tu printer.cfg.

Nota: Se usa duplicate_pin_override para poder definir el mismo pin (ej. el del ventilador original) y que Klipper no dé error, permitiendo ver las gráficas de temperatura aunque el control sea manual por el potenciómetro.

G-Code

[duplicate_pin_override]
pins: PA1
[temperature_fan HOST_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_host
min_temp: 10
max_temp: 100
control: watermark
target_temp: 20
[temperature_fan PSU_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_mcu
min_temp: 10
max_temp: 100
control: watermark
target_temp: 15

PWM Controller Box - Electronics Cooling Solution

A simple and effective enclosure originally designed for the Sovol SV08, but compatible with any 3D printer. Designed to house a standard 12V PWM regulator.

⚠ IMPORTANT NOTE: The Sovol SV08 and most modern printers operate on 24V. You must use a Buck Converter (step-down) from 24V to 12V before the regulator to avoid frying your hardware.

This setup uses a single regulator with a Y-splitter cable to manage two 120mm fans simultaneously: one for the PSU and one for the MCU board.

Klipper Configuration (Mainsail/Fluidd)

To monitor the temperatures directly from Mainsail while using this manual control system, add the following to your printer.cfg.

Note: We use duplicate_pin_override so Klipper can display the temperature graphs without interfering with your manual PWM adjustment.

G-Code

[duplicate_pin_override]
pins: PA1

[temperature_fan HOST_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_host
min_temp: 10
max_temp: 100
control: watermark
target_temp: 20
[temperature_fan PSU_Fan]
pin: PA1
max_power: 1.0
sensor_type: temperature_mcu
min_temp: 10
max_temp: 100
control: watermark
target_temp: 15
