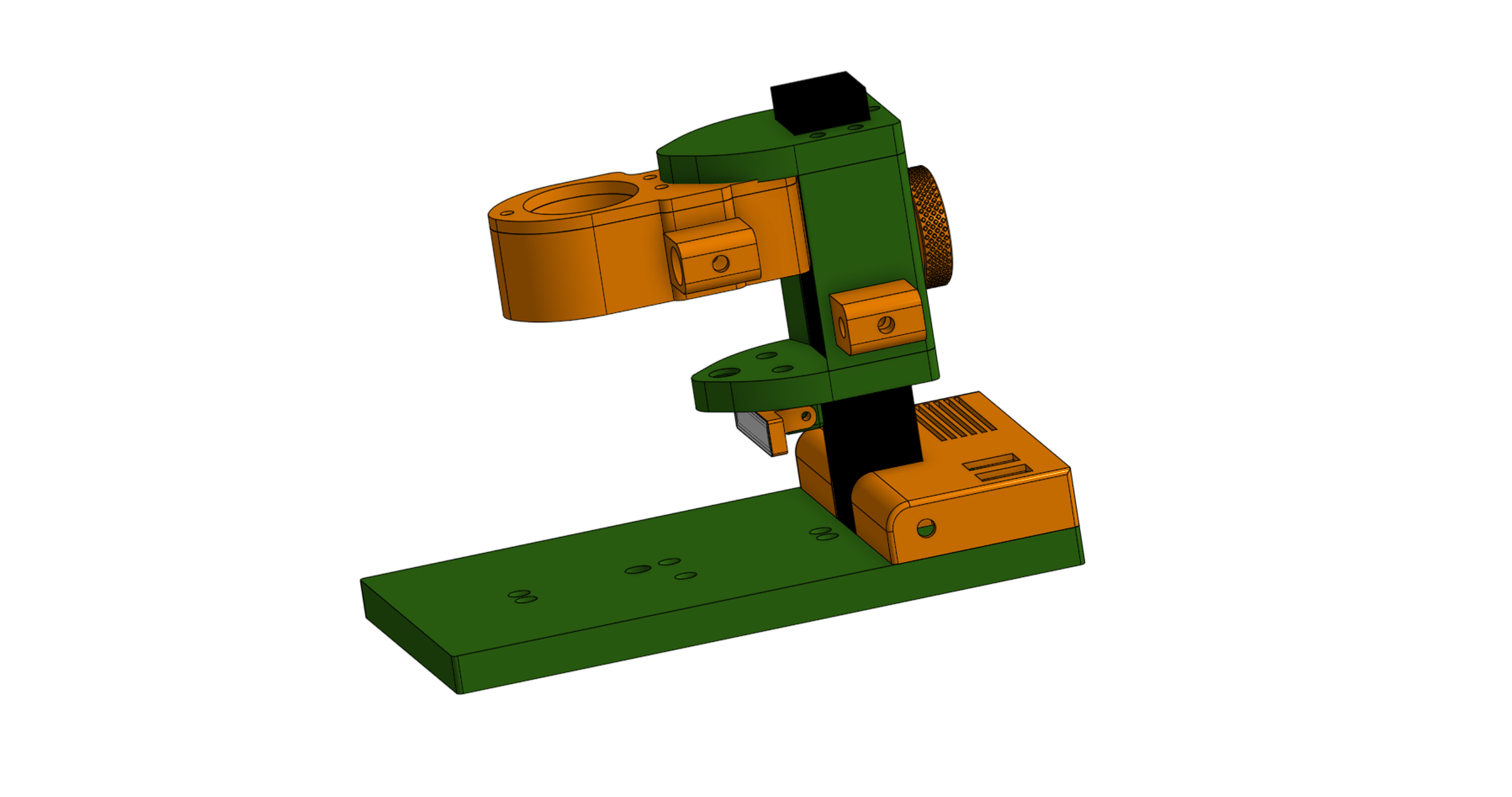

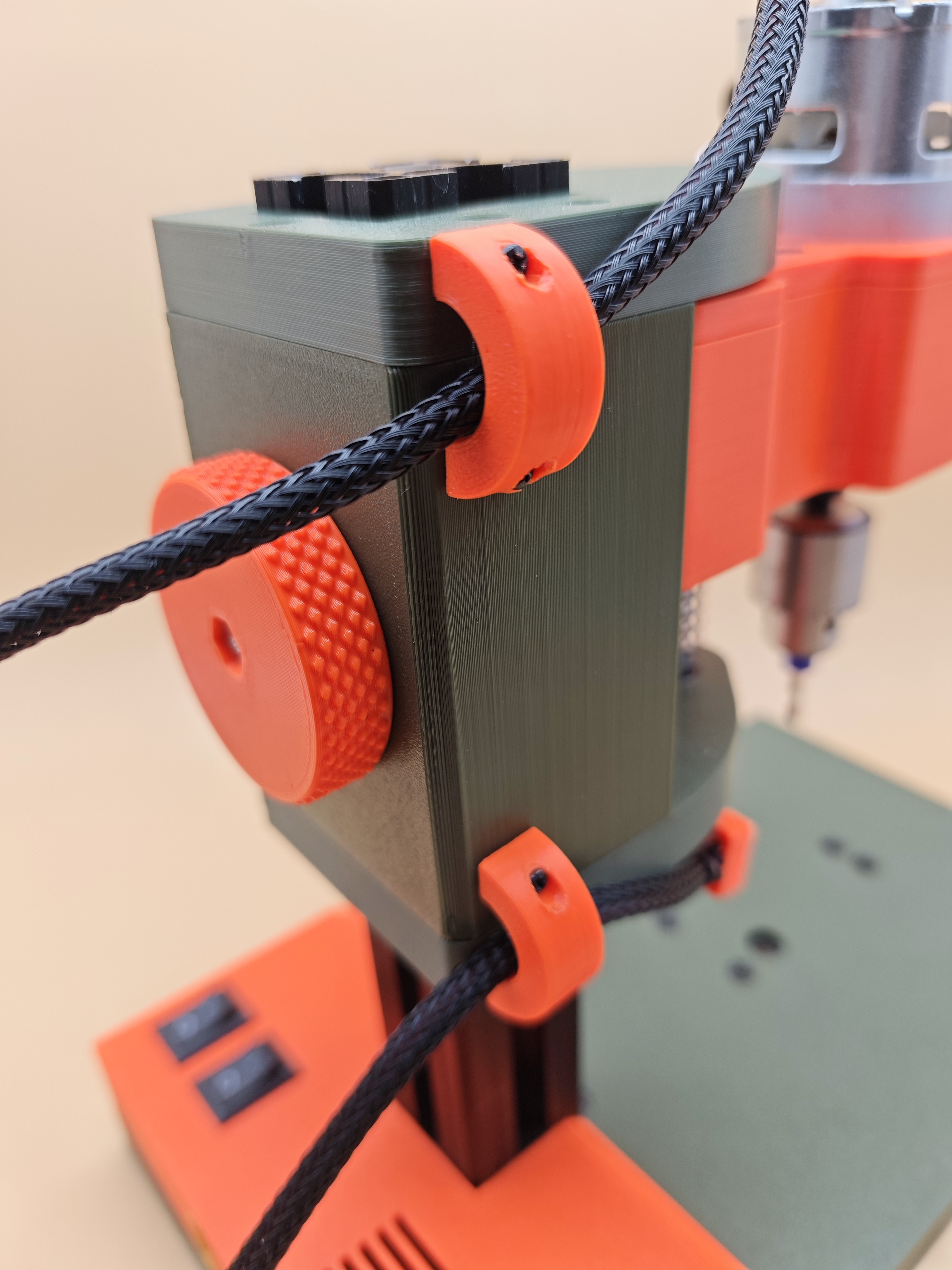

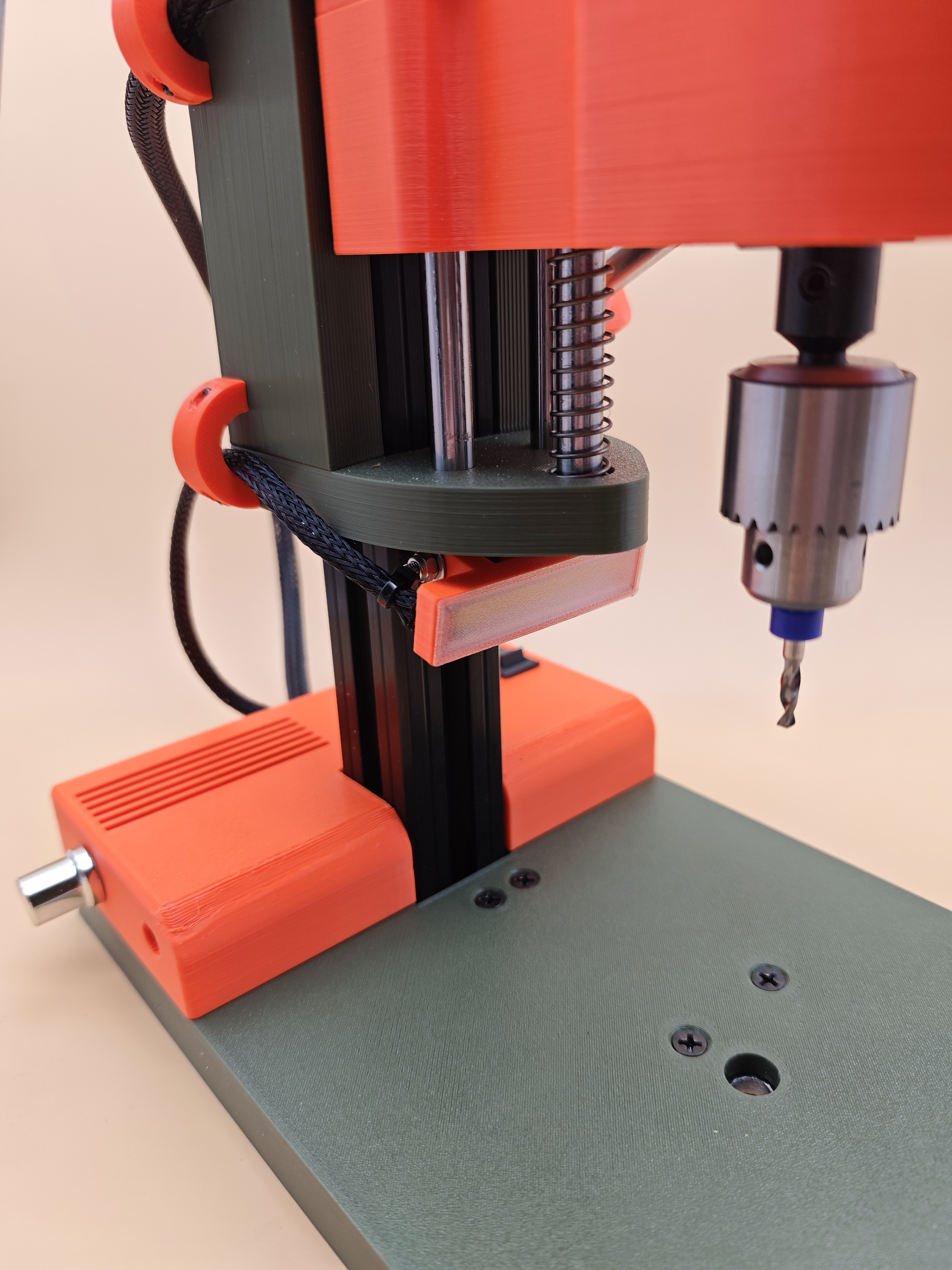

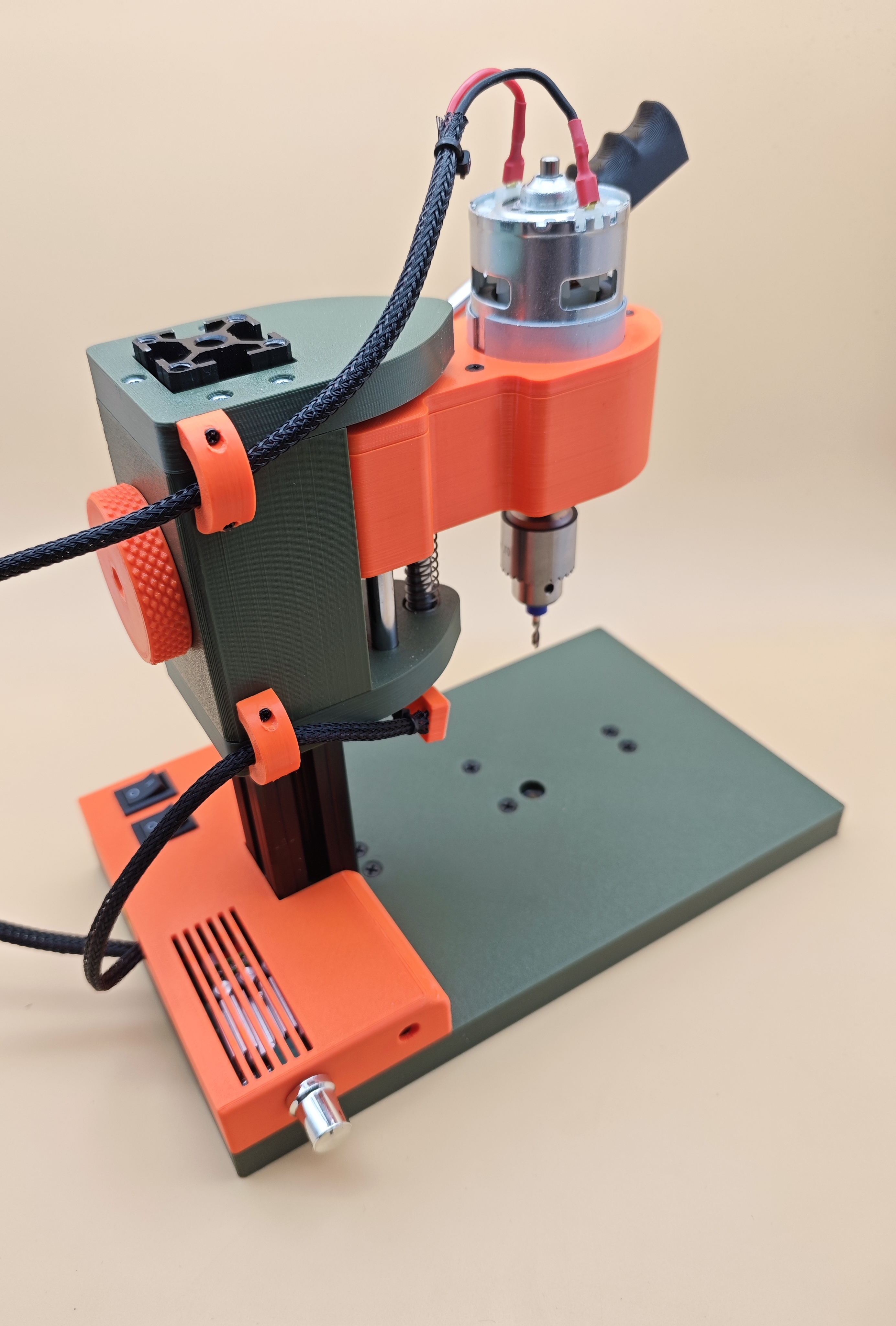

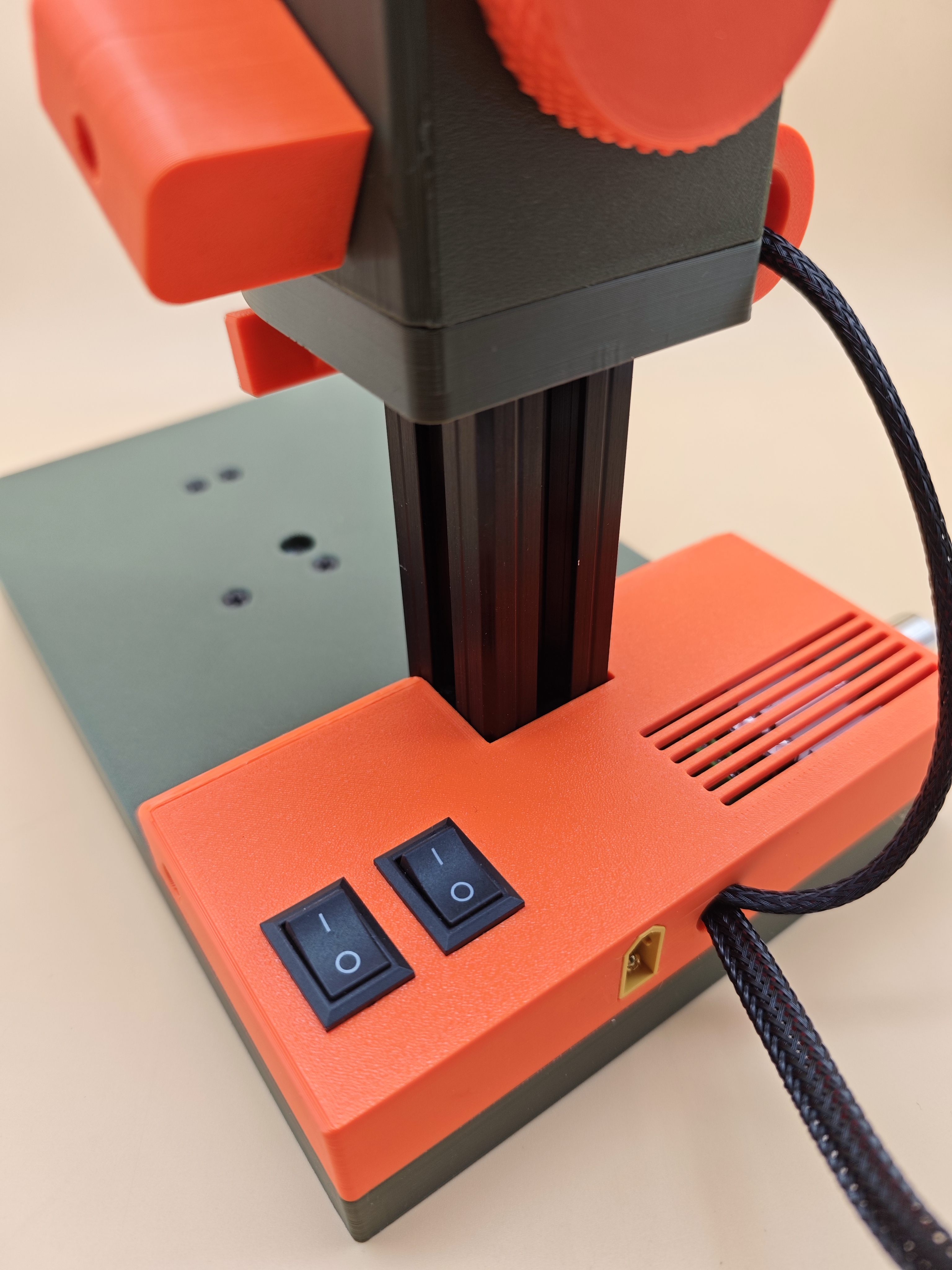

Menší model sloupové vrtačky, vhodný na vrtání do plošných spojů a menších předmětů.

POZOR: Díly k sestavení této vrtačky jsou použité z přestavby Prusa MK4s na CoreOne

K sestavení bude potřeba:

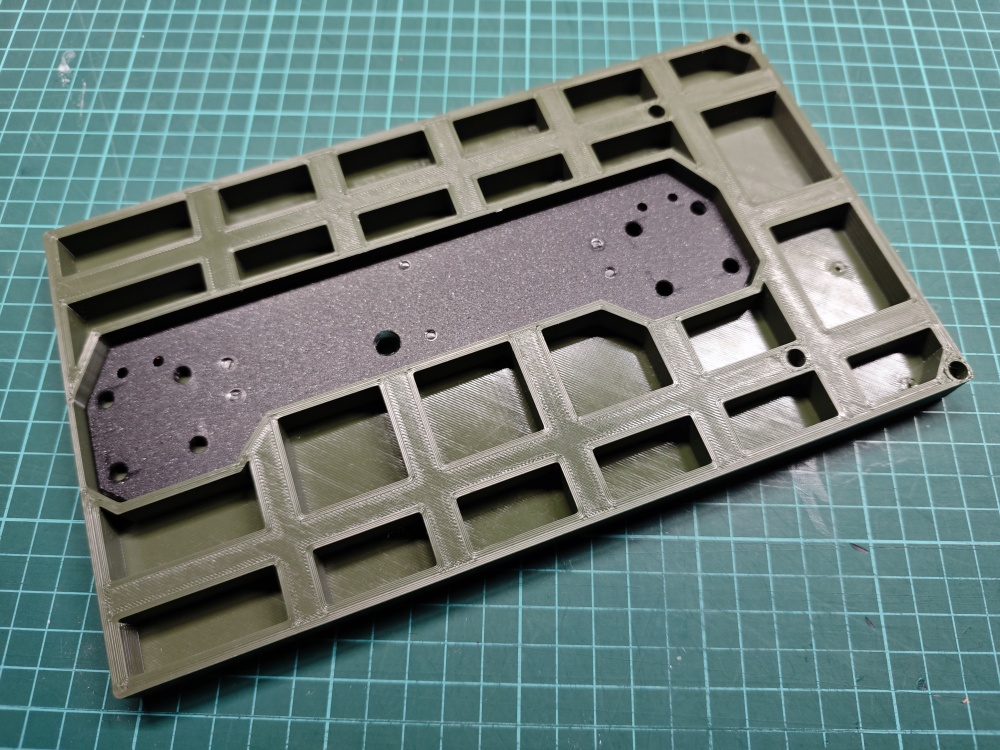

1x Front plate: [https://www.prusa3d.com/cs/produkt/front-plate/](https://www.prusa3d.com/cs/produkt/front-plate/)
1x Hliníkový profil 3030: [https://www.prusa3d.com/cs/produkt/hlinikovy-profil-extruze-dlouha/](https://www.prusa3d.com/cs/produkt/hlinikovy-profil-extruze-dlouha/)

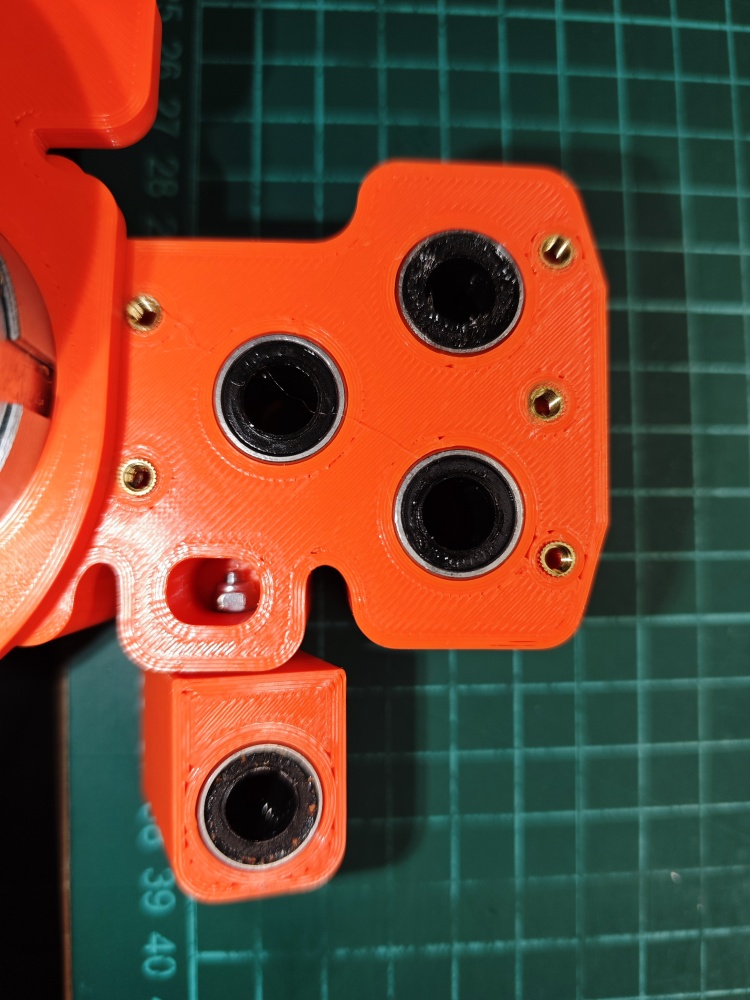

4x lineární ložisko LM8UU: [https://www.prusa3d.com/cs/produkt/linearni-lozisko-lm8uu/](https://www.prusa3d.com/cs/produkt/linearni-lozisko-lm8uu/)

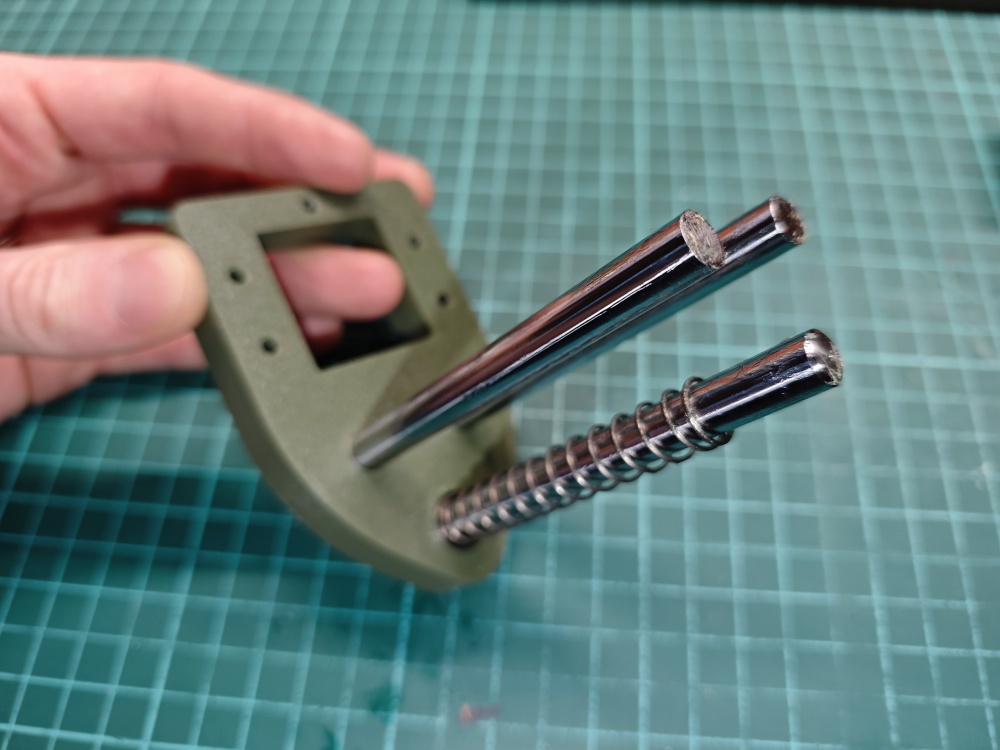

3x 90mm: vodící ocelová tyč 8mm
1x 200mm: vodící ocelová tyč 8mm

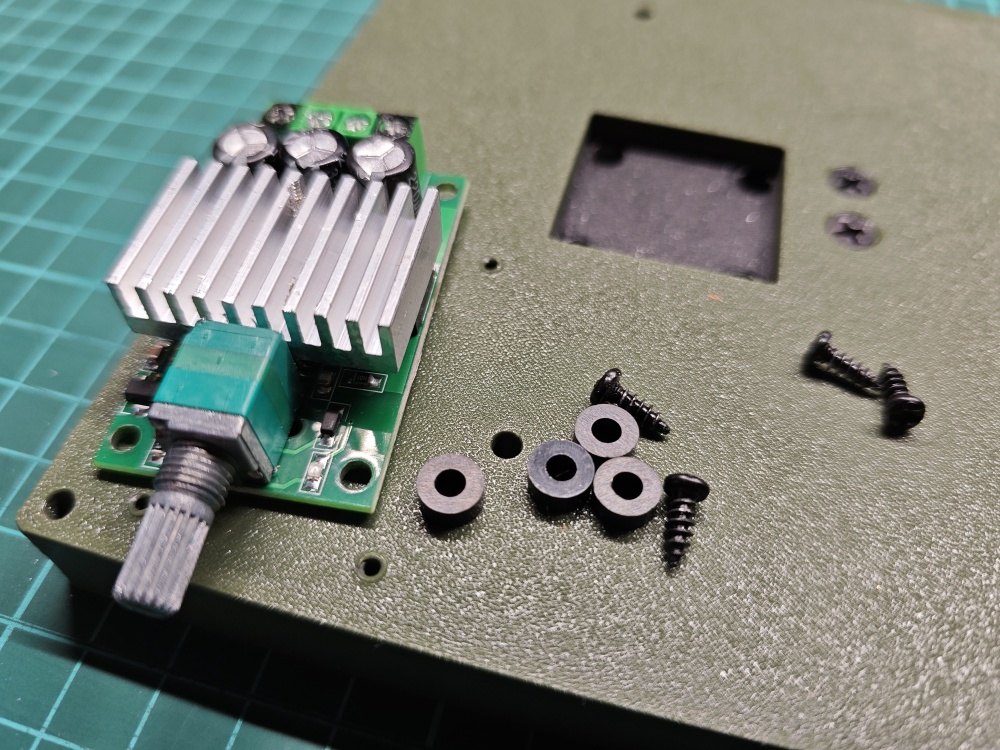

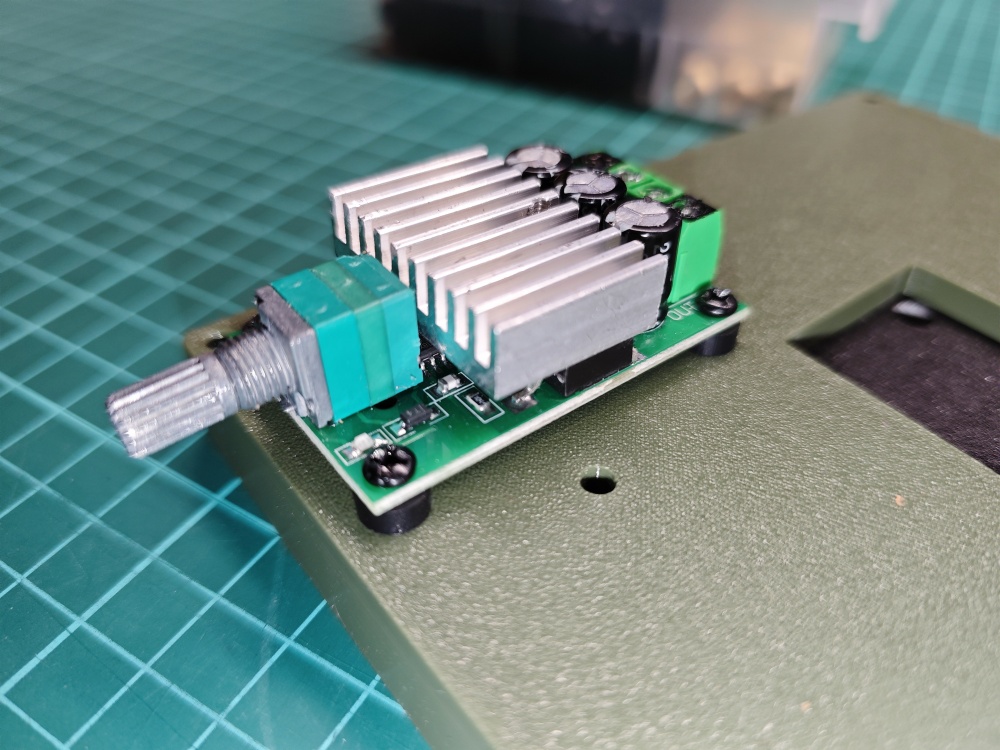

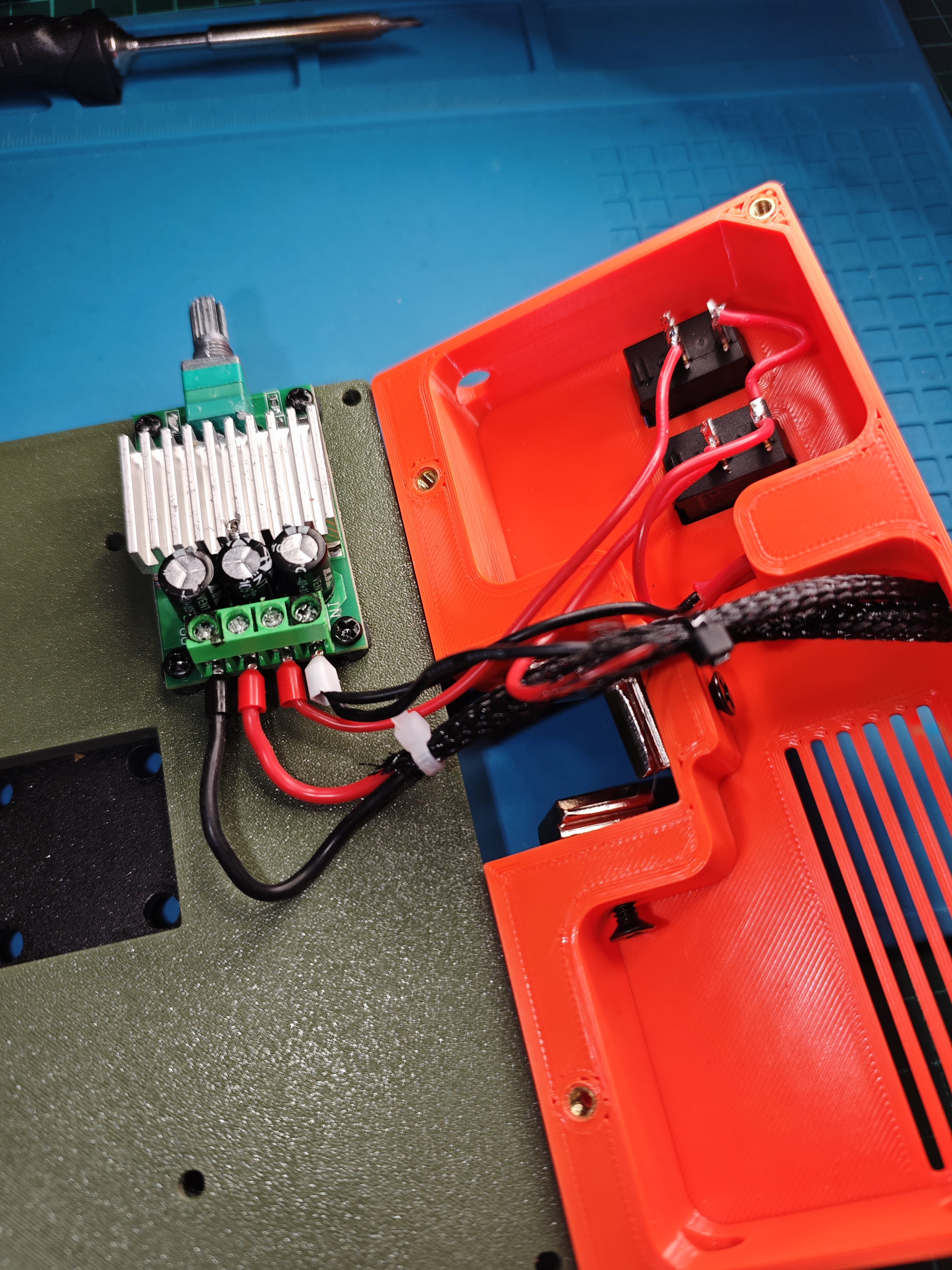

1x PWM regulátor DC 10-30V, 10A, rozměr 50x32mm

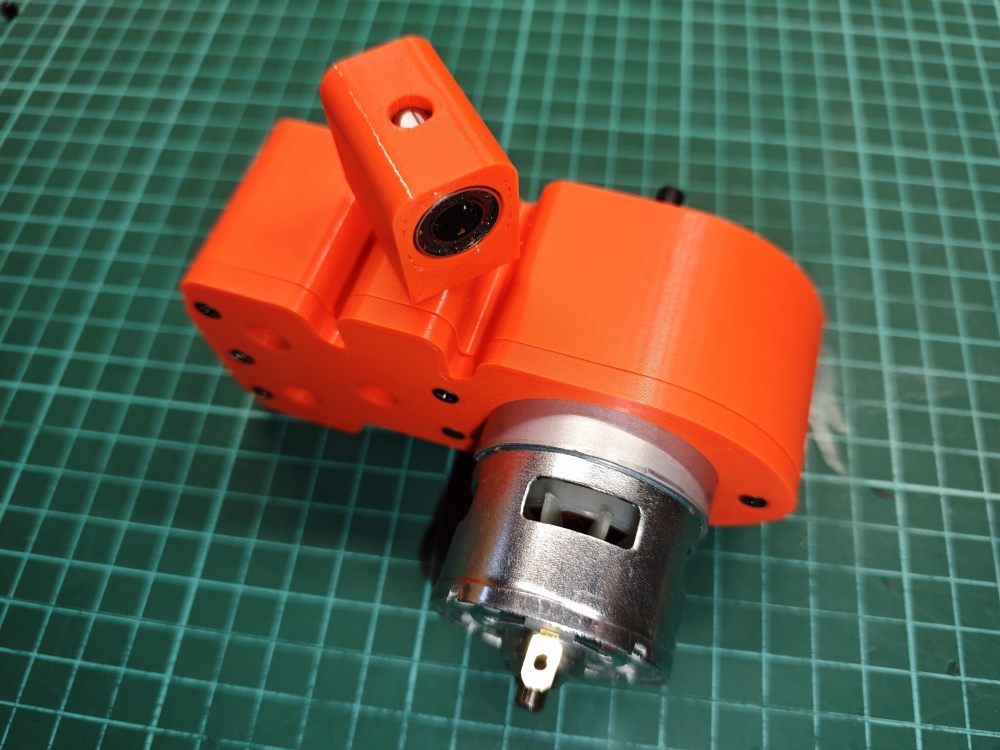

1x motor 775 24V (hřídel 5mm)
1x sklíčidlo 0,3 - 6,5mm
1x napájecí konektor xt60
4x T-matice do profilu 3030, závit M4

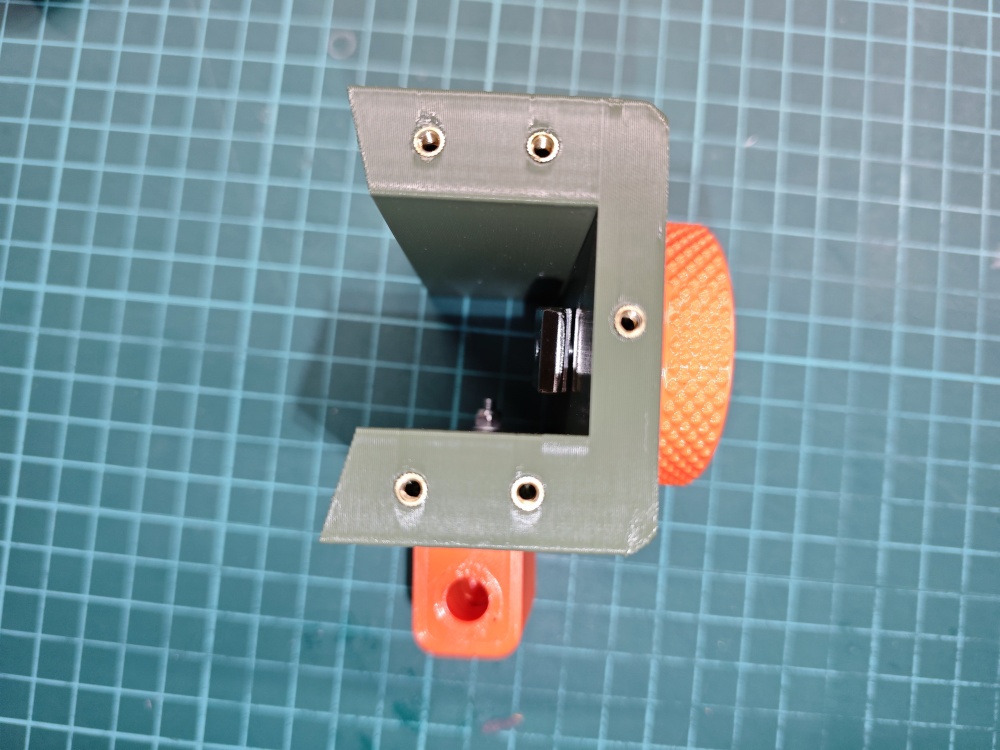

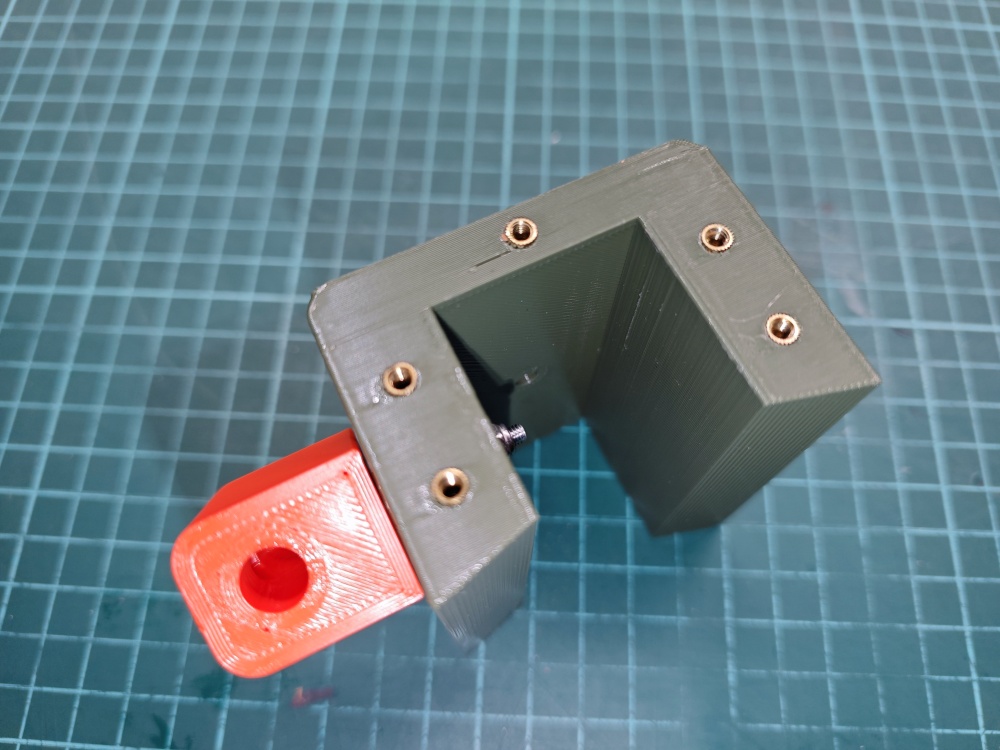

20x závitová vložka do plastu M3, délka 3-4mm
3x Pojistné matice s gumou M3
4x podložky pro matice, velikost M3

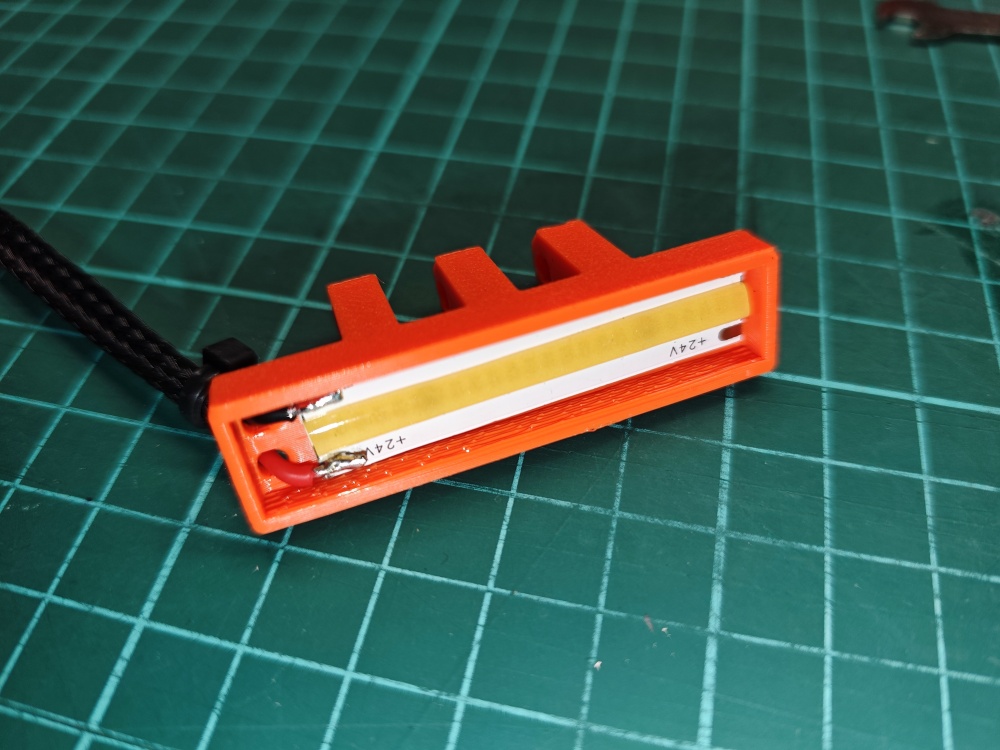

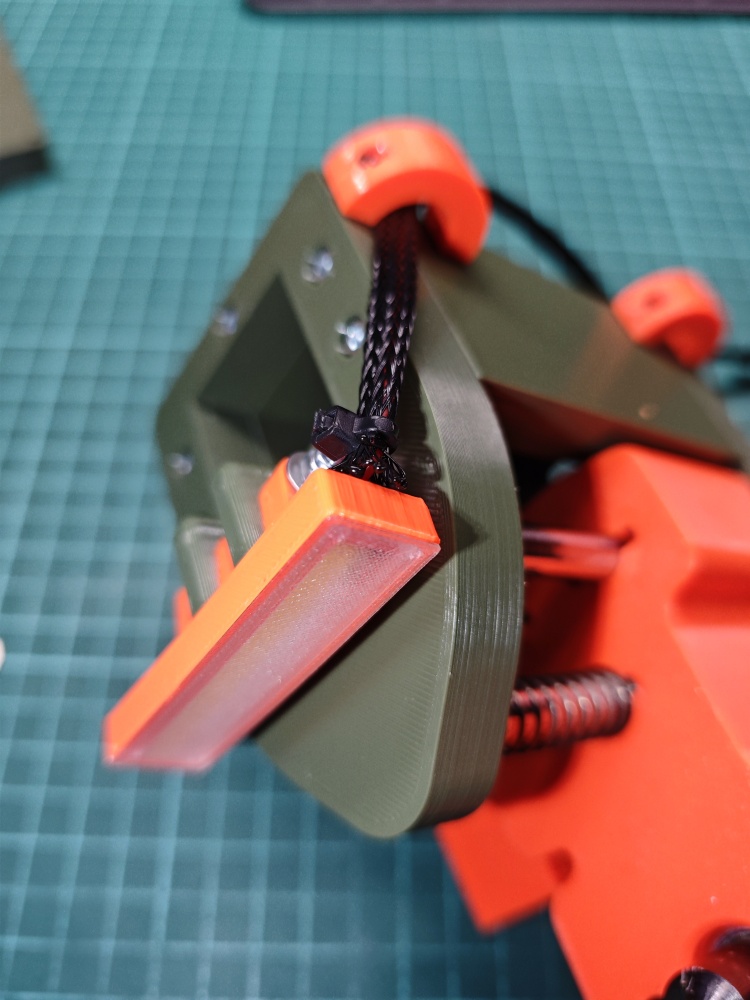

1x led pásek 24V, délka 45mm

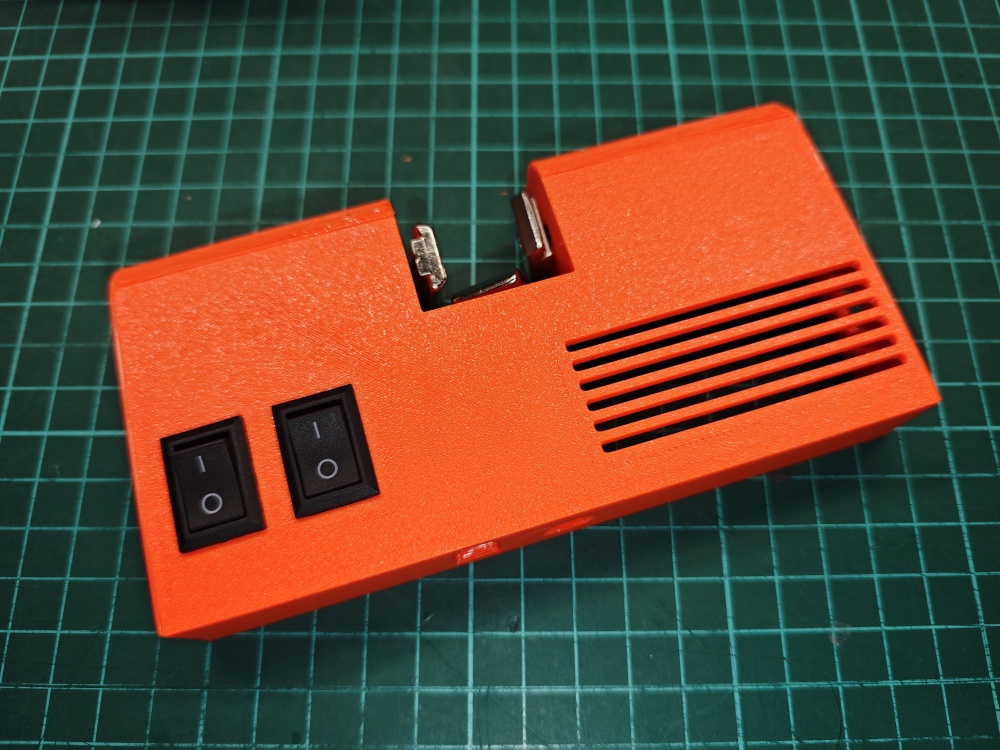

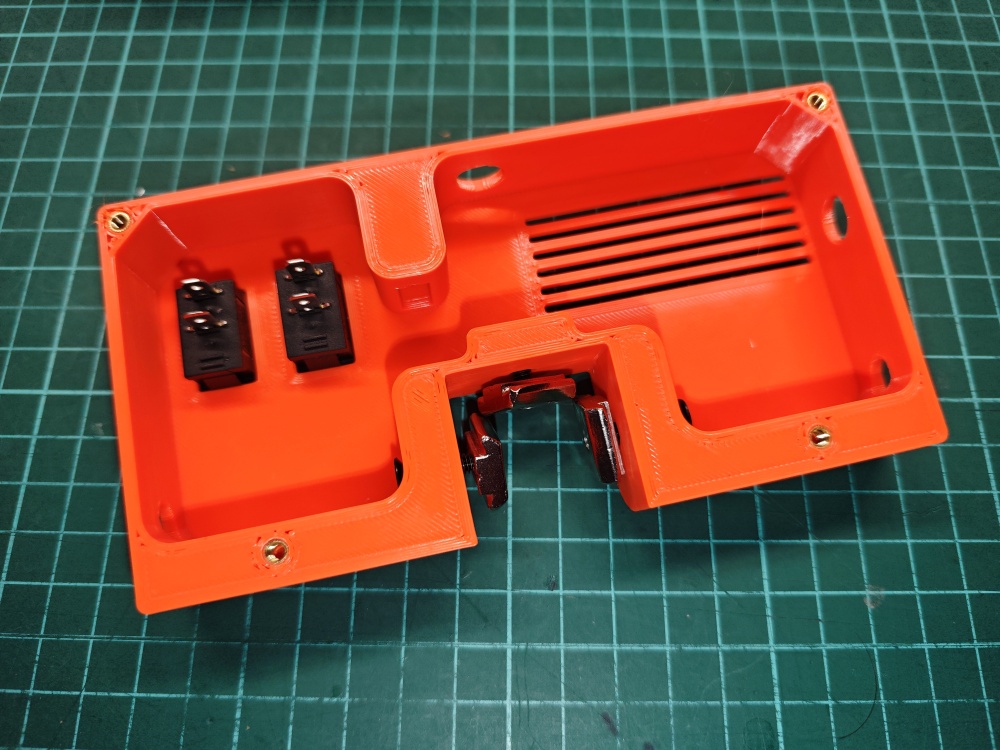

2x Vypínač kolébkový KCD1-101, OFF-ON 1pol.250V/6A
vodič červený, černý, AWG 20, délku si zvolte sami
1x pružina, 10,8/0,8 ,délka: 66mm

Šrouby:
M2,3x10 / 8x
M3x6 / 6x
M3x30 / 1x
M3x14 / 10x
M4x12/ 3x
M4x16 / 2x
M4x24 / 1x
M4x6 / 6x
M5x18 / 4x

English:

A smaller model of pillar drill, suitable for drilling into printed circuit boards and smaller objects.
ATTENTION: The parts to assemble this drill are used from the conversion of Prusa MK4s to CoreOne

To assemble you will need:

1x Front plate: [https://www.prusa3d.com/cs/produkt/front-plate/](https://www.prusa3d.com/cs/produkt/front-plate/)
1x Aluminum profile 3030: [https://www.prusa3d.com/cs/produkt/aluminum-profile-extrusion-dlouha/](https://www.prusa3d.com/cs/produkt/aluminum-profile-extrusion-dlouha/)
4x linear bearing LM8UU: [https://www.prusa3d.com/cs/produkt/linearni-lozisko-lm8uu/](https://www.prusa3d.com/cs/produkt/linearni-lozisko-lm8uu/)
3x 90mm: guide steel rod 8mm
1x 200mm: guide steel rod 8mm
1x PWM controller DC 10-30V, 10A, size 50x32mm
1x motor 775 24V (shaft 5mm)
1x chuck 0.3 - 6.5mm
1x power connector xt60
4x T-nuts for profile 3030, thread M4
20x threaded insert for plastic M3, length 3-4mm
3x Lock nuts with rubber M3
4x washers for nuts, size M3
1x LED strip 24V, length 45mm
2x Rocker switch KCD1-101, OFF-ON 1pol.250V/6A
wire red, black, AWG 20, choose the length yourself
1x spring, 10.8/0.8, length: 66mm

Screws:

M2.3x10 / 8x
M3x6 / 6x
M3x30 / 1x
M3x14 / 10x
M4x12/ 3x
M4x16 / 2x
M4x24 / 1x
M4x6 / 6x
M5x18 / 4x
