Windrad-560

(English-Text is below)

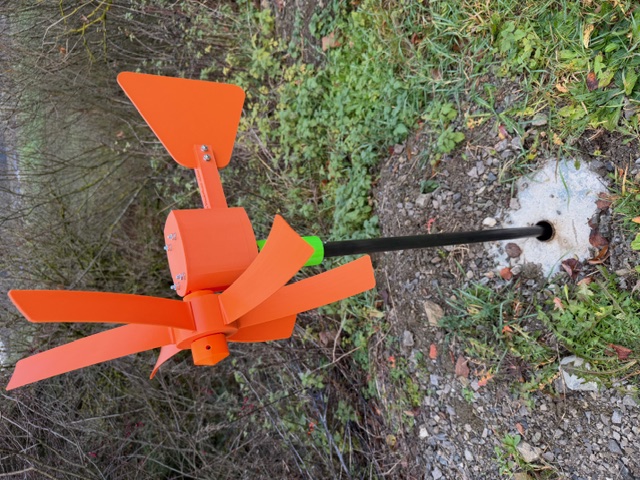

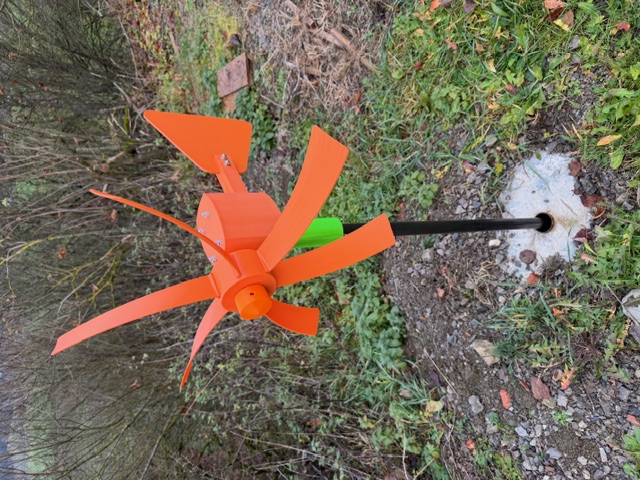

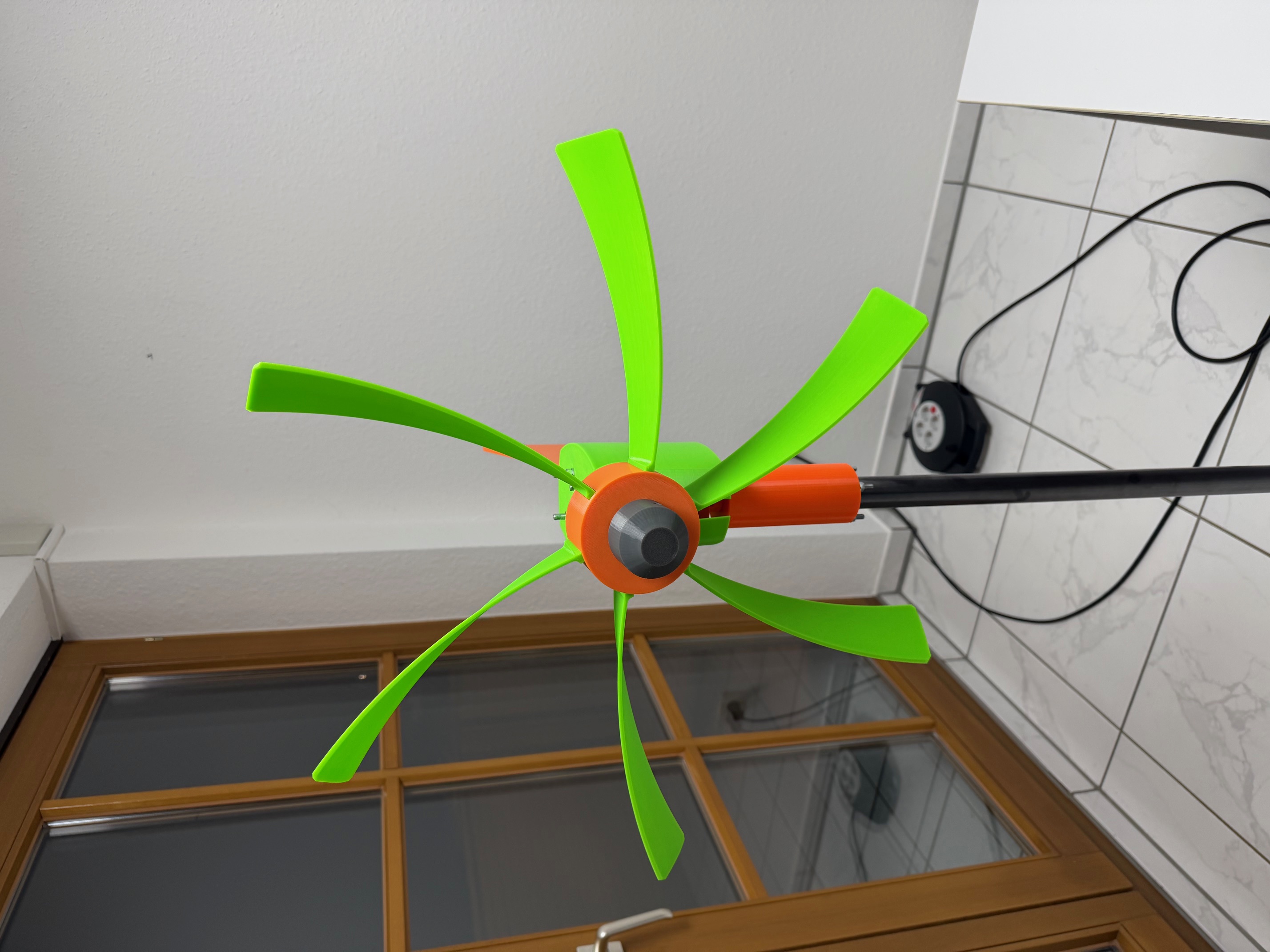

Das von mir entworfene Gartenwindrad mit 6 gebogenen Flügeln und einem Durchmesser von 560mm (also 56cm) ist ein schöner Blickfang für jeden Garten. Dank der Heckflosse dreht es sich immer gegen den Wind.

Das Windrad ist gut erprobt, weitgehend sturmfest und durch die stabile Konstruktion und den Lagerschutz sehr langlebig. Wenn einmal etwas kaputtgeht, können alle Teile leicht ersetzt werden.

Insgesamt habe ich bereits über 30 verschiedene Windräder mit Durchmessern von 20cm bis über 200cm selbst konstruiert - einige davon werden nun zum Nachdrucken/Nachbau veröffentlicht. Dieses Windrad-560 ist meine erste Veröffentlichung.

Während des Druckes der Teile D01-D13 (siehe Bild mit den Druckteilen) kann man sich die Zubehörteile Z01-Z15 (siehe das Bild mit den Zubehörteilen) besorgen. Die sind nicht teuer und bekommt man alle im z.B. Baumarkt, bei Amazon oder anderen Online-Händlern.

Die beiden Wellen sollten geschliffene Edelstahlwellen sein. Die passen genau und spielfrei in die Lager und rosten nicht. Die 4 Lager sind Standardlager und bekommt man praktisch überall.

Die langen Schrauben M6x120mm und M5x140mm kann man natürlich auch durch abgesägte Gewindestangen ersetzen - das ist günstiger und die Gewindestangen bekommt man im Baumarkt.

Zum Drucken legt Ihr alles so auf die Bauplatte wie auf dem großen Bild gezeigt. Bis auf D05 und D07 kann alles ohne Support gedruckt werden. Bei den Flügeln D04 empfiehlt es sich einen Rand (Saum) von z.B. 6mm um den Druck zu legen, damit das Teil besser auf der Druckplatte hält.

Was den Zusammenbau betrifft, sollten die Fotos und dieses Video genügen:

Alle Teile sind in PETG mit 4 Wandstärken (Perimeter) und 40% Fülldichte mit einer 0,4mm Düse gedruckt. Für eine noch längere Lebensdauer des Windrades kann man die Teile auch in ASA drucken. Man benötigt dann einen Drucker mit geschlossenem Bauraum um den Verzug der Teil zu minimieren.

Das Standrohr Z15 sollte je nach Belieben zwischen 100cm und 200cm lang sein. Wichtig ist, daß es gut in den Boden eingeschlagen wird oder mit etwas Beton im Boden fixiert wird. Das Standrohr muß absolut senkrecht im Boden stehen, da sich sonst das Windrad nicht richtig gegen den Wind drehen wird.

Zugegeben, braucht man für das Windrad einiges an Filament, stabile Wellen und Lager - aber mein Motto ist perfekte Funktionalität, Langlebigkeit und Stabilität - und von nichts kommt nichts!

Ich wünsche Dir viel Spaß beim Druck, beim Zusammenbau und beim Aufstellen des Windrades -

Du wirst sehr viel Freude daran haben.

ENGLISH-TEXT

The garden wind turbine I designed, featuring 6 curved blades and a diameter of 560mm (or 56cm), is an attractive focal point for any garden. Thanks to the tail fin, it always turns into the wind.

The wind turbine is well-tested, largely storm-resistant, and very durable due to its sturdy construction and bearing protection. If something ever breaks, all parts can be easily replaced.

Overall, I have already designed over 30 different wind turbines with diameters ranging from 20cm to over 200cm – some of these are now being released for 3D printing/reproduction. This Wind Turbine-560 is my first release.

While printing parts D01-D13 (see the image with the printed parts), you can also get the accessory parts Z01-Z15 (see the image with the accessories). They are not expensive and can all be found at, for example, a hardware store, on Amazon, or other online retailers.

The two shafts should be ground stainless steel shafts. They fit precisely and without play into the bearings and do not rust. The 4 bearings are standard bearings and can be found practically anywhere.

The long screws M6x120mm and M5x140mm can of course also be replaced with cut threaded rods - this is cheaper and threaded rods can be found at hardware stores.

For printing, place everything on the build plate as shown in the large picture. Except for D05 and D07, everything can be printed without support. For the wings D04, it is recommended to put a brim of, for example, 6mm around the print so that the part sticks better to the print bed.

Regarding assembly, the photos and the video in the german-text above should be sufficient:

All parts are printed in PETG with 4 wall thicknesses (perimeters) and 40% infill using a 0.4mm nozzle. For an even longer lifespan of the wind turbine, the parts can also be printed in ASA. You would then need a printer with an enclosed build chamber to minimize warping of the parts.

The standpipe Z15 should be between 100cm and 200cm long, depending on your preference. It is important that it is firmly driven into the ground or secured with some concrete. The standpipe must be perfectly vertical in the ground; otherwise, the wind turbine will not rotate properly against the wind.

Admittedly, you need quite a bit of filament, sturdy shafts, and bearings for the wind turbine – but my motto is perfect functionality, durability, and stability – and nothing comes from nothing!

I wish you lots of fun printing, assembling, and setting up the wind turbine –

You will enjoy it very much.

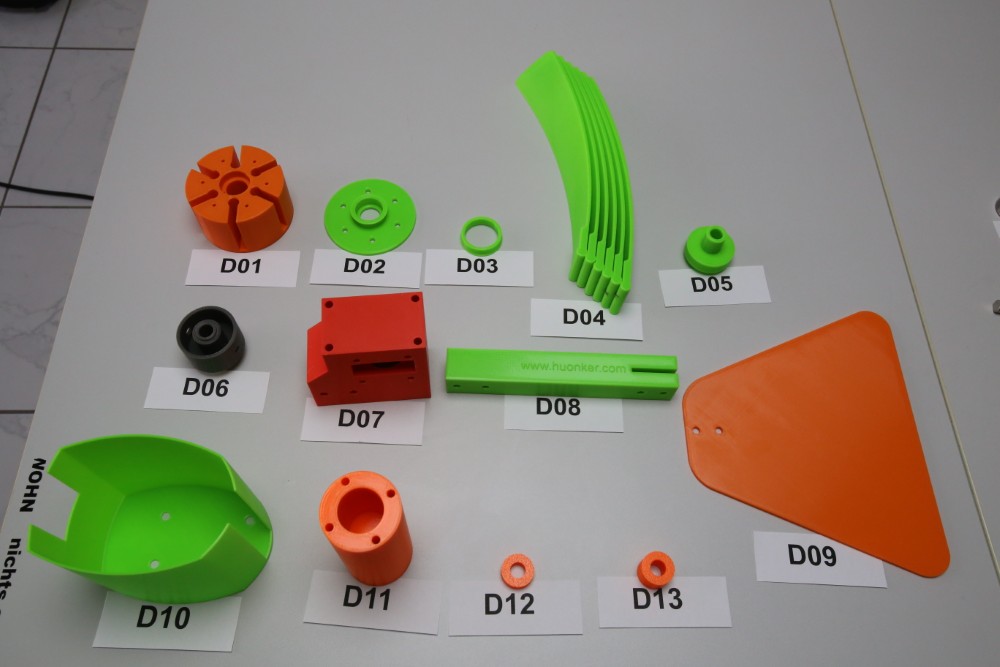

Zu druckende Teile:

D01 Nabe (Hub)

D02 Naben-Sicherungsplatte (Hub Safety Plate)

D03 Naben-Lagerschutzring außen (Hub Bearing Protective Ring)

D04 Flügel (Blade) (6 Stück)

D05 Naben-Abstandsring (Hub Spacer)

D06 Naben-Spinner  (Hub Spinner)

D07 Drehblock (Swivel Block)

D08 Flossenverbinder (Fin Connector)

D09 Flosse (Fin)

D10 Gehäuse  (Housing)

D11 Halter für 30mm-Standrohr (Holder for 30mm Standpipe)

D12 Stellring 12mm (Adjusting Ring 12mm)

D13 Abstandshuelse_Halter (Space Sleeve Holder)

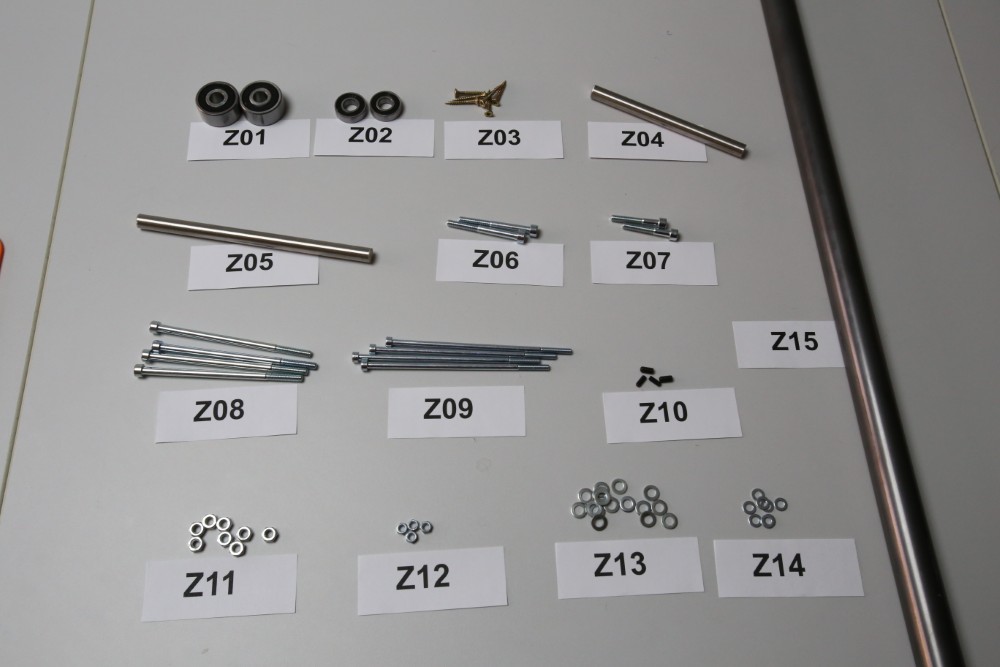

Zubehörteile auf Deutsch:

Z01 Drehblocklager 12/37/17 (2 Stück)

Z02 Nabenlager 12/28/8 (2 Stück)

Z03 Spax-Schraube 4x30 für Sicherungsplatte (6 Stück)

Z04 Edelstahl-Welle Drehblock 12mm 145mm lang

Z05 Edelstahl-Welle Nabe 12mm 195mm lang

Z06 Schraube für Flossenverbinder M6x60mm (2 Stück)

Z07 Schraube für Flosse M6x40mm (2 Stück)

Z08 Schraube für Drehblock M6x120mm (4 Stück)

Z09 Schraube für Halter M5x140mm (4 Stück)

Z10 Madenschraube für Spinner/Stellringe M5x10mm (4 Stück)

Z11 Mutter M6 (8 Stück)

Z12 Mutter M5 (4 Stück)

Z13 U-Scheibe M6 (16 Stück)

Z14 U-Scheibe M5 (8 Stück)

Z15 Stahl- oder Aluminium-Standrohr 30mm, ca. 100-200cm lang

Accessories (English-Text)

Z01 Swivel block bearing 12/37/17 (2 pieces)

Z02 Hub bearing 12/28/8 (2 pieces)

Z03 Spax screw 4x30 for locking plate (6 pieces)

Z04 Stainless steel shaft swivel block 12mm, 145mm long

Z05 Stainless steel shaft hub 12mm, 195mm long

Z06 Screw for fin connector M6x60mm (2 pieces)

Z07 Screw for fin M6x40mm (2 pieces)

Z08 Screw for swivel block M6x120mm (4 pieces)

Z09 Screw for holder M5x140mm (4 pieces)

Z10 Set screw for spinner/adjusting rings M5x10mm (4 pieces)

Z11 Nut M6 (8 pieces)

Z12 Nut M5 (4 pieces)

Z13 Washer M6 (16 pieces)

Z14 Washer M5 (8 pieces)

Z15 Steel or aluminum stand tube 30mm, approx. 100-200cm long
