(deutsche Beschreibung: siehe unten)

Update 2025/04/24

• added an element for supporting the box bottom when long side panels are used - can be added even multiple times per side if necessary
• added a Version for 9mm (23/64 inch) thick cardboard

From Deliveries I always have a lot of cardboard boxes and not immediate use for them - so I usually cut them to sheets to store them space-saving for later use. With this 3D Model, it is easy to build new, custom-sized Cardboard Boxes from these.

Assembly

The Bottom Part needs to be printed 4 times, as well as the Top Part.

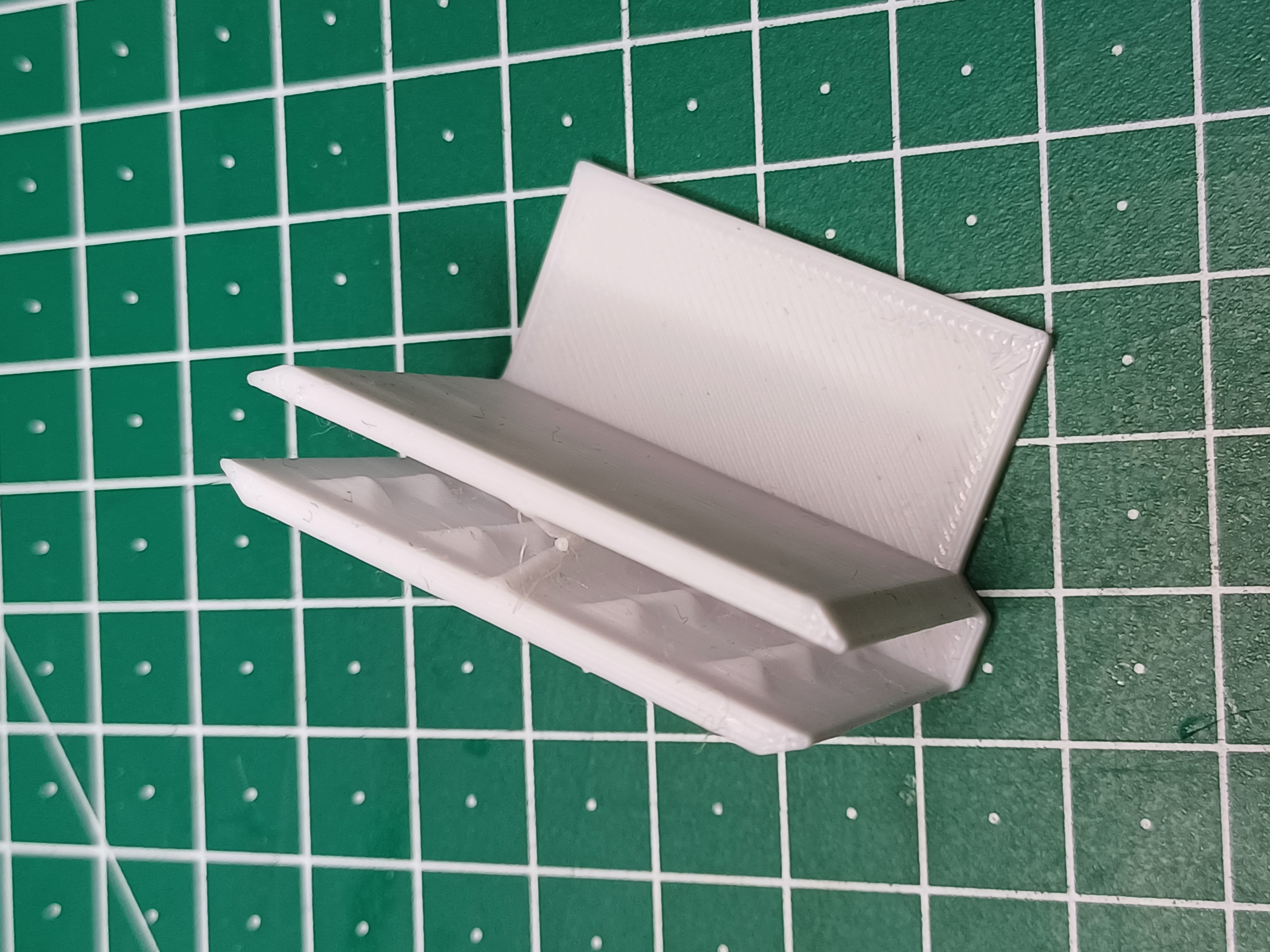

If you have long sides, you may need to add the Side-Support Models. These require a cut in the Cardboard, so the wall that keeps the outer and inner barbs together can slide in.

They are modelled for 5mm (13/64 inch) Cardboard Sheets and have Barbs modelled in, to keep a tight fit when assembled. No Glue needed.

5mm thickness is the maximum they can take - if your Cardboard is a lot thinner, the models might need adjustments or the boards need to be glued in.

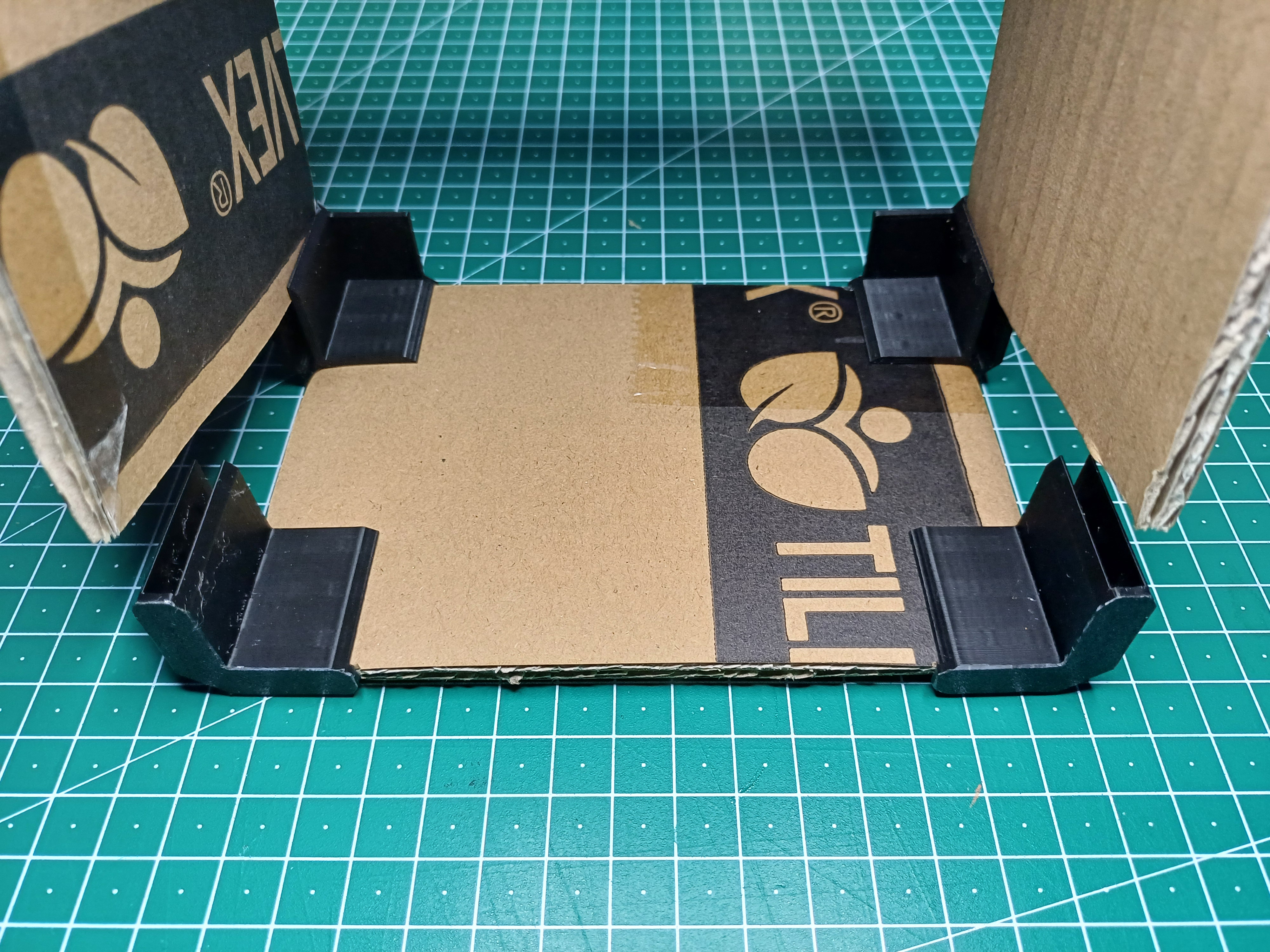

The Assembly is shown in the Photos - bevor inserting the Cardboard into the Corners, I squeeze the cardboard a bit to make it easier to fit in.

In the Image you see for the Sides: 4 Sheets of 5mm Cardboard of 14cmx14cm size. For the bottom of the box I've cut a Sheet to 13,5x13,5cm.

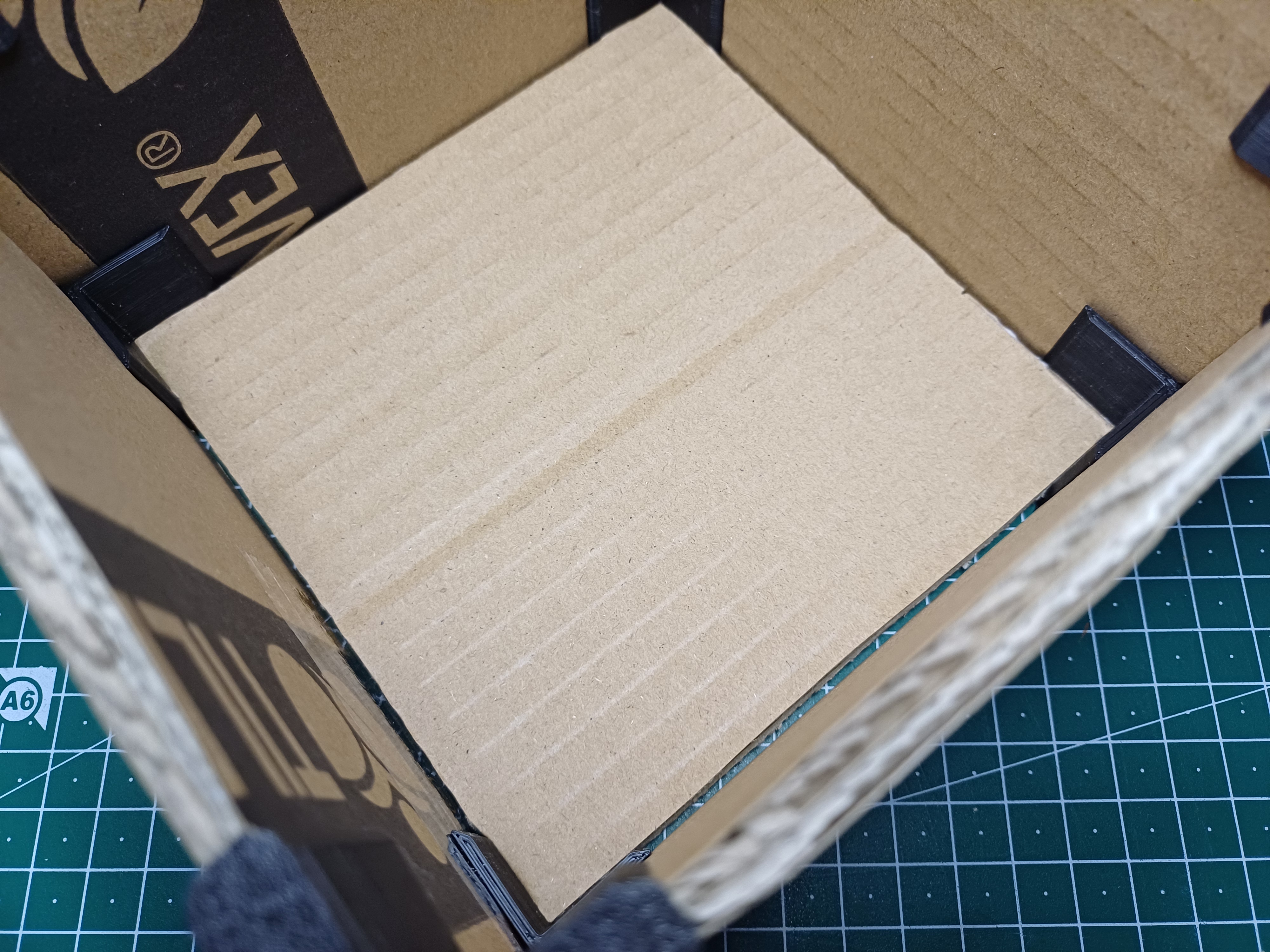

As you can see on one Photo, there is a small gap on the bottom - this can be avoided, if you cut the bottom sheet a bit wider and make cut-outs for the walls of the corners. Or simply put some tape from the inside around the bottom. For me, this doesn't matter - I don't keep small things in these.

Printing

I printed these using PLA+ 2.0 on my Elegoo Neptune 4 using a 0.4 Nozzle and 0.2 layer height - no Supports needed. The barbs come out cleaner and might have a stronger grib, if a finer Nozzle or Layer height is used… but these 8 pieces took around 3:30 hours to print already.

---- Deutsche Version ----

Update 24.4.2025

• neues Element hinzugefügt, um den Boden bei langen Seiten zu unterstützen. Dieses Element kann, wenn nötig, auch mehrfach pro Seite montiert werden.
• eine Version für 9mm (23/64 inch) Dicke Kartons hinzugefügt

Durch Lieferungen habe ich immer viele Kartons übrig und nicht sofort eine Verwendung dafür – daher schneide ich sie meistens in Platten, um sie platzsparend für später aufzubewahren. Mit diesem 3D-Modell ist es einfach, neue Kartons in individueller Größe aus diesen Platten zu bauen.

Zusammenbau

Das Unterteil muss 4-mal gedruckt werden, ebenso das Oberteil.

Für längere Seiten könnte es nötig sein, die Seiten-Modelle zu verbauen. Diese benötigen einen Einschnitt in den Karton, damit die Stabilisierungs-Wand dort eingeschoben werden kann.

Sie sind für 5 mm (13/64 Zoll) dicke Kartonplatten modelliert und haben integrierte Widerhaken, um beim Zusammenbau einen festen Sitz zu gewährleisten. Es ist kein Kleber erforderlich.

5 mm ist die maximale Dicke, die hineinpassen – wenn der Karton deutlich dünner ist, müssen die Modelle eventuell angepasst oder aber die Platten eingeklebt werden.

Der Zusammenbau ist auf den Fotos gezeigt – bevor ich den Karton in die Ecken einsetze, drücke ich ihn etwas zusammen, um das Einführen zu erleichtern.

Auf dem Bild sieht man für die Seiten: 4 Platten aus 5 mm Karton mit einer Größe von 14 cm × 14 cm. Für den Boden der Box habe ich eine Platte auf 13,5 cm × 13,5 cm zugeschnitten.

Wie man auf einem Foto sieht, gibt es am Boden einen kleinen Spalt – dieser lässt sich vermeiden, wenn man die Bodenplatte etwas größer zuschneidet und Aussparungen für die Wände der Ecken macht. Oder man klebt einfach von innen etwas Klebeband um den Boden. Für mich spielt das aber keine Rolle – ich bewahre keine Kleinteile in diesen Boxen auf.

Druck

Ich habe diese Teile mit PLA+ 2.0 auf meinem Elegoo Neptune 4 gedruckt, mit einer 0,4 mm Düse und 0,2 mm Schichthöhe – es sind keine Stützstrukturen erforderlich. Die Widerhaken kommen vermutlich sauberer heraus und haben eventuell besseren Halt, wenn eine feinere Düse oder Schichthöhe verwendet wird… aber diese 8 Teile haben so schon etwa 3:30 Stunden zum Drucken gebraucht.
