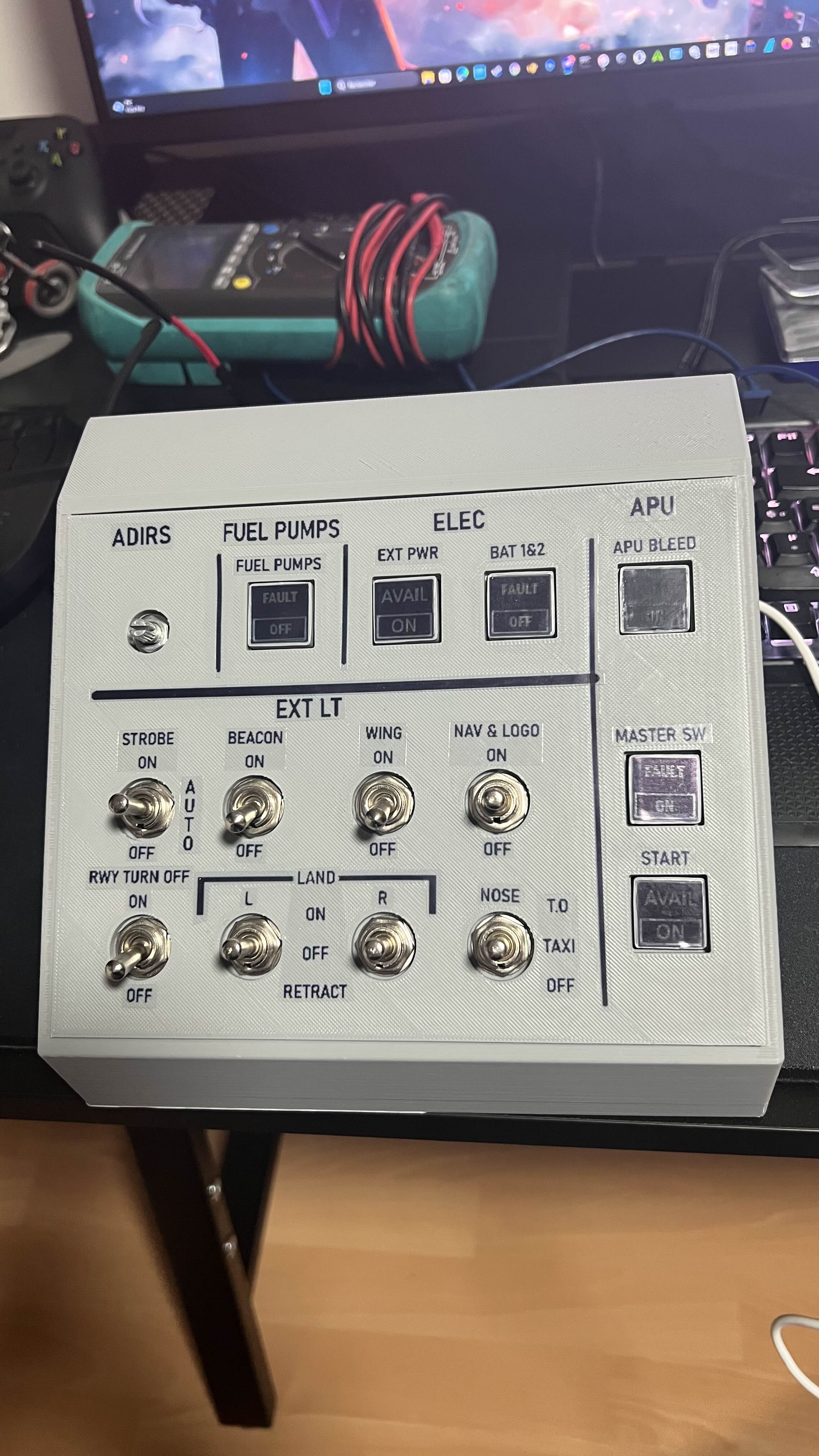

Buttonbox comprenant 8 switchs à levier pour le panneau des lights, 6 boutons tactiles pour les fuel pumps, les batteries, ext power, APU bleed,le master switch APU et le Start APU, un rotary 3 positions pour les ADIRS (les 3 sont couplés sur le même rotary pour gain de place). Enfin les boutons comprennent des emplacements pour les leds.

Bien entendu le tout est géré par un Arduino Mega 2560 et le logiciel Mobiflight.

J'ai utilisé les composants suivant:

• Rotary VGOL Lot de 5 interrupteurs rotatifs RS1010 à 2 pôles et 3 positions 15 mm - Petit interrupteur à bande scellée (DC 16 V 0,1 A) : Amazon.fr: Commerce, Industrie et Science
• Arduino Mega KEYESTUDIO Carte Mega Plus modèle de 2560 et de 16U2 Board Bleu avec Câble USB Compatible avec Les projets Arduino IDE Conforme RoHS : Amazon.fr: Informatique
• Leds BOJACK 10 couleurs 400 pièces 3mm lampe diodes lights assored kit (Transparent DC 2V - 3.2V 20mA) lampes ampoule à éclairage puissant composants électroniques 3 mm diodes électroluminescentes : Amazon.fr: Commerce, Industrie et Science
• Switchs à levier ON/OFF Gebildet 8Pièces Interrupteur à Bascule 10A/12VDC, 6A/24VDC, SPST On/Off 2 Positions 2 Broches, pour Voiture Tableau de Bord Lumière (Noir) : Amazon.fr: Auto et Moto
• Switchs à levier ON/OFF/ON Gebildet 5PCS 12mm Interrupteur à Bascule, 15A-250VAC/20A-125VAC, commutateur SPDT ON/OFF/ON à 3 broches+5PCS avec capuchon étanche, utilisé pour auto camion : Amazon.fr: Auto et Moto
• Interrupeteurs tactiles 7 mm OTOTEC Lot de 20 Interrupteurs à Bouton-poussoir Tactiles 7x7 Mm Autobloquants Micro-interrupteurs à 6 Broches DPDT Mini-interrupteur à Bouton-poussoir Puissance Nominale 0,1 A/30 V CC : Amazon.fr: Commerce, Industrie et Science

Il vous faudra également des résistances pour les leds: pour ma part j'ai mis du 2K omhs pour les leds oranges et du 10K omhs pour les autres

C'est une buttonbox “screwless” ! Je l'ai pensée ainsi car je n'avais pas envie de mettre des vis. L'arduino vient s'enficher au fond de la box sur 4 plots. Les deux plaques supérieurs se collent à la fin (j'ai utilisé un pistolet à colle).

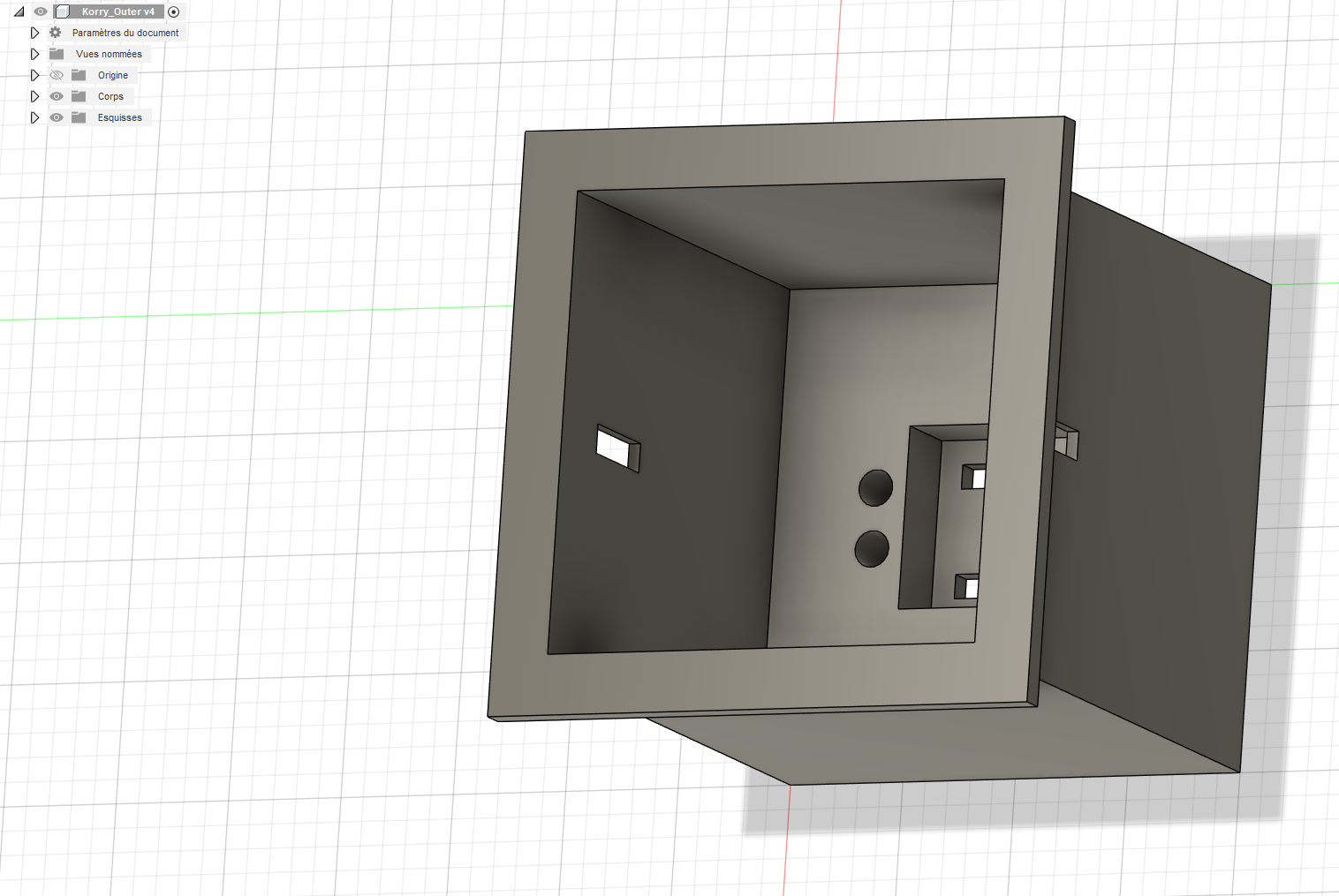

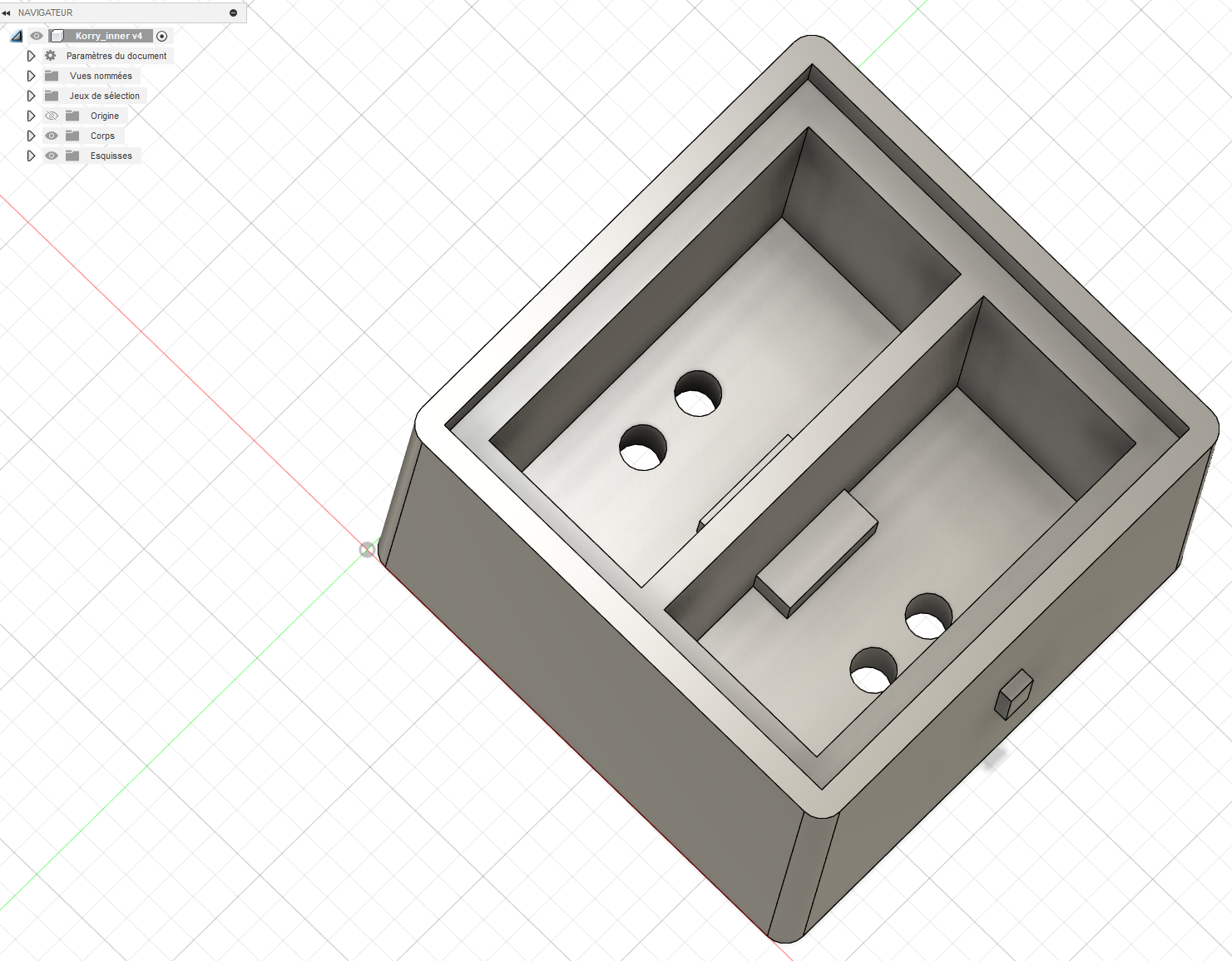

Pour les chapeaux transparents sur les boutons tactiles soit vous imprimez le fichier avec du fil translucide en PETG (meilleur que le PLA), soit vous faites des carrés en plexiglas (acrylique) de 2 mm d'épaisseur et de 16.5 mmx 16.5 mm.

C'est une première version qui me convient parfaitement et qui est 100% fonctionnelle.

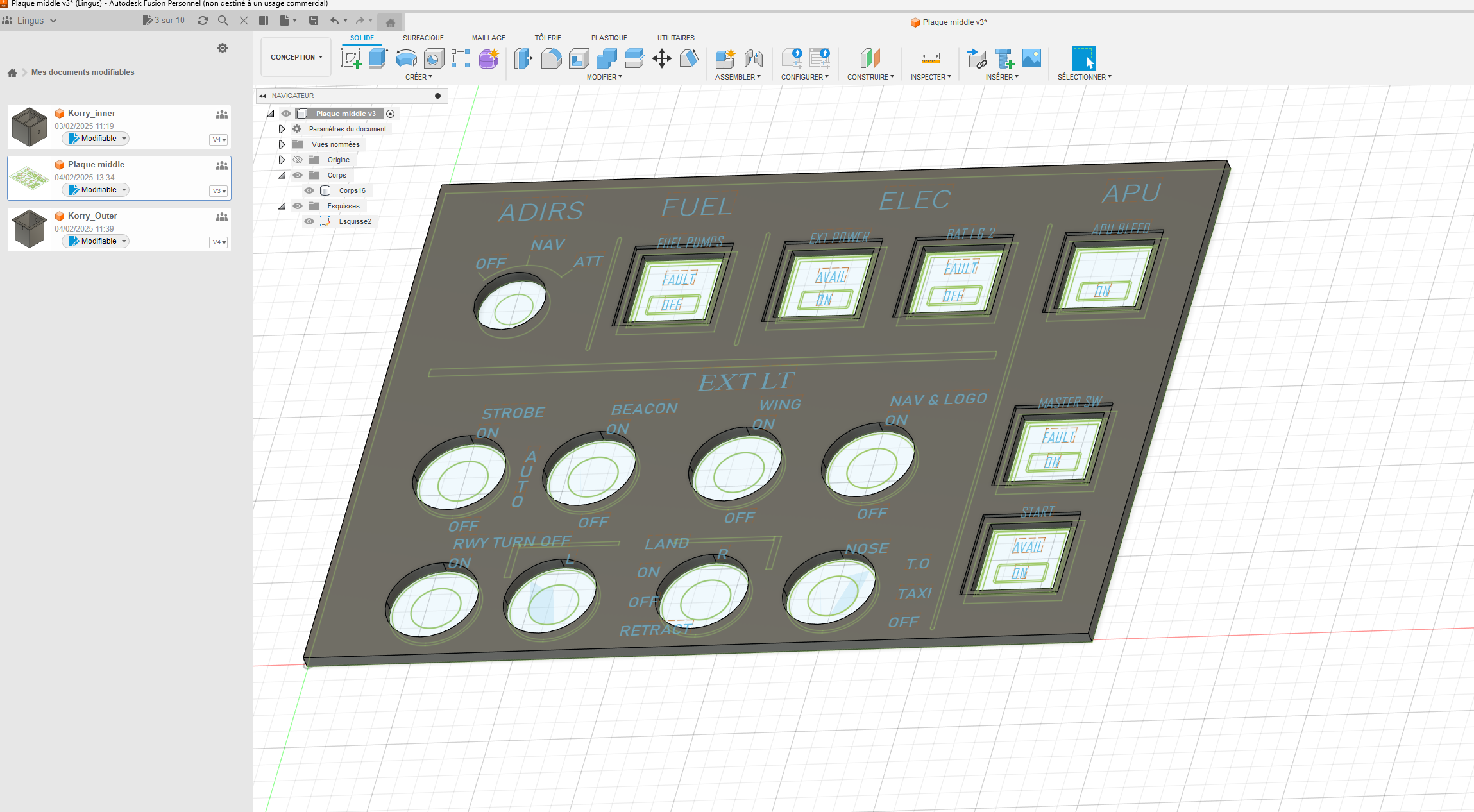

Vous pouvez modifier l'épaisseur des 2 plaques si vous avez un peu trop d'épaisseur (en fonction de la colle que vous utiliserez)

Je vous ai mis les fichiers pour Orca slicer avec les réglages pour le PETG transparent (pour une Creality K1 max) dans les fichiers zip

Vous pouvez voir ce que ça donne sur une vidéo faite vite fait ici: La buttonbox pour le Fenix A320 sur MSFS2024

Je vous mets la planche à imprimer sur de la feuille autocollant avec une imprimante à jet d'encre standard (bien prendre le modèle transparent) : PPD A4 x 10 Autocollants Transparents, Imprimables Jet d'Encre, Qualité Photo, 10 Feuilles Vitrophanie, Stickers Fenêtres Personnalisables PPD-39-10 : Amazon.fr: Fournitures de bureau

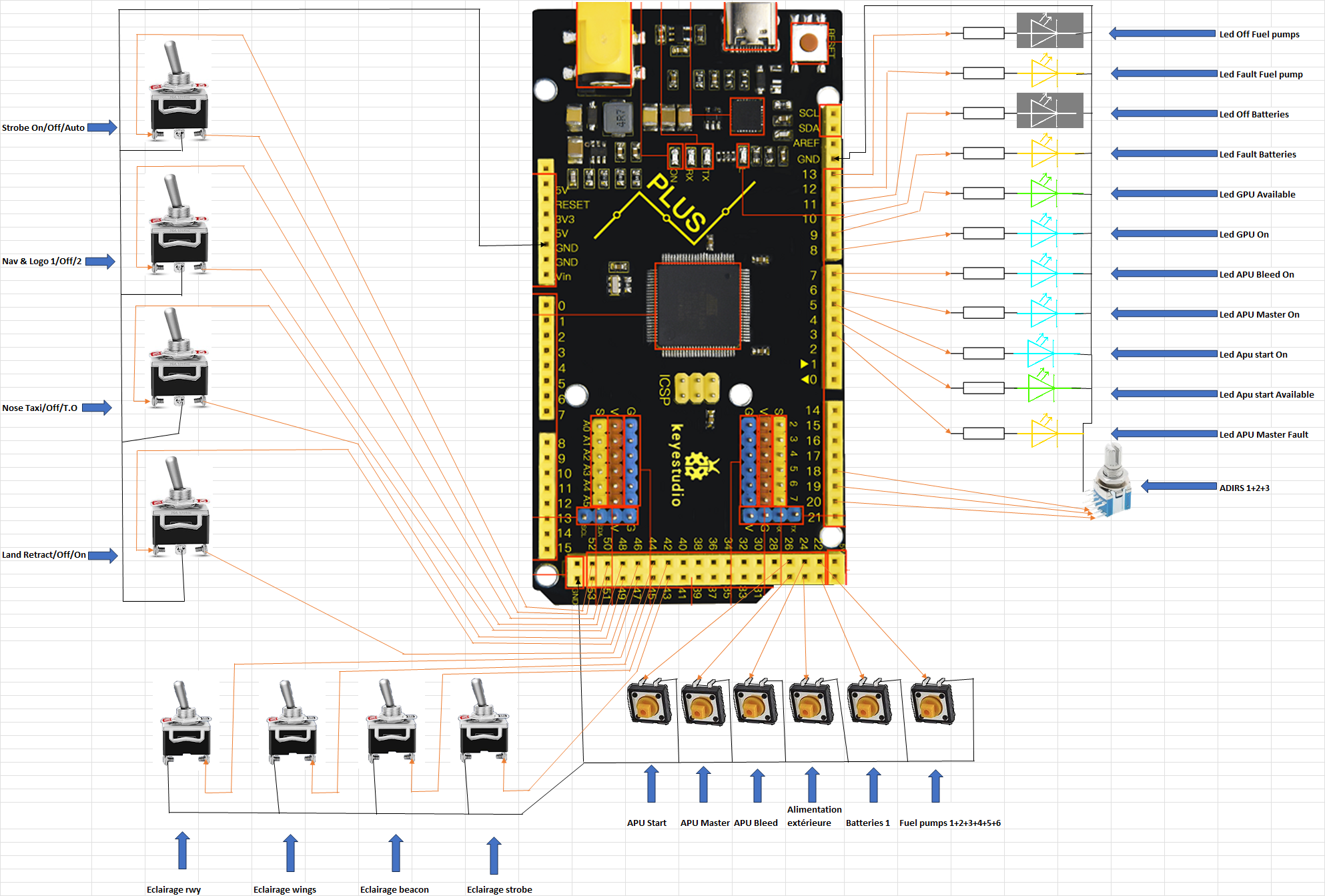

PS: L'image avec les connexions à l'arduino ont changé car j'ai remplacé le modèle d'interrupteurs donc elle sert juste d'exemple.
