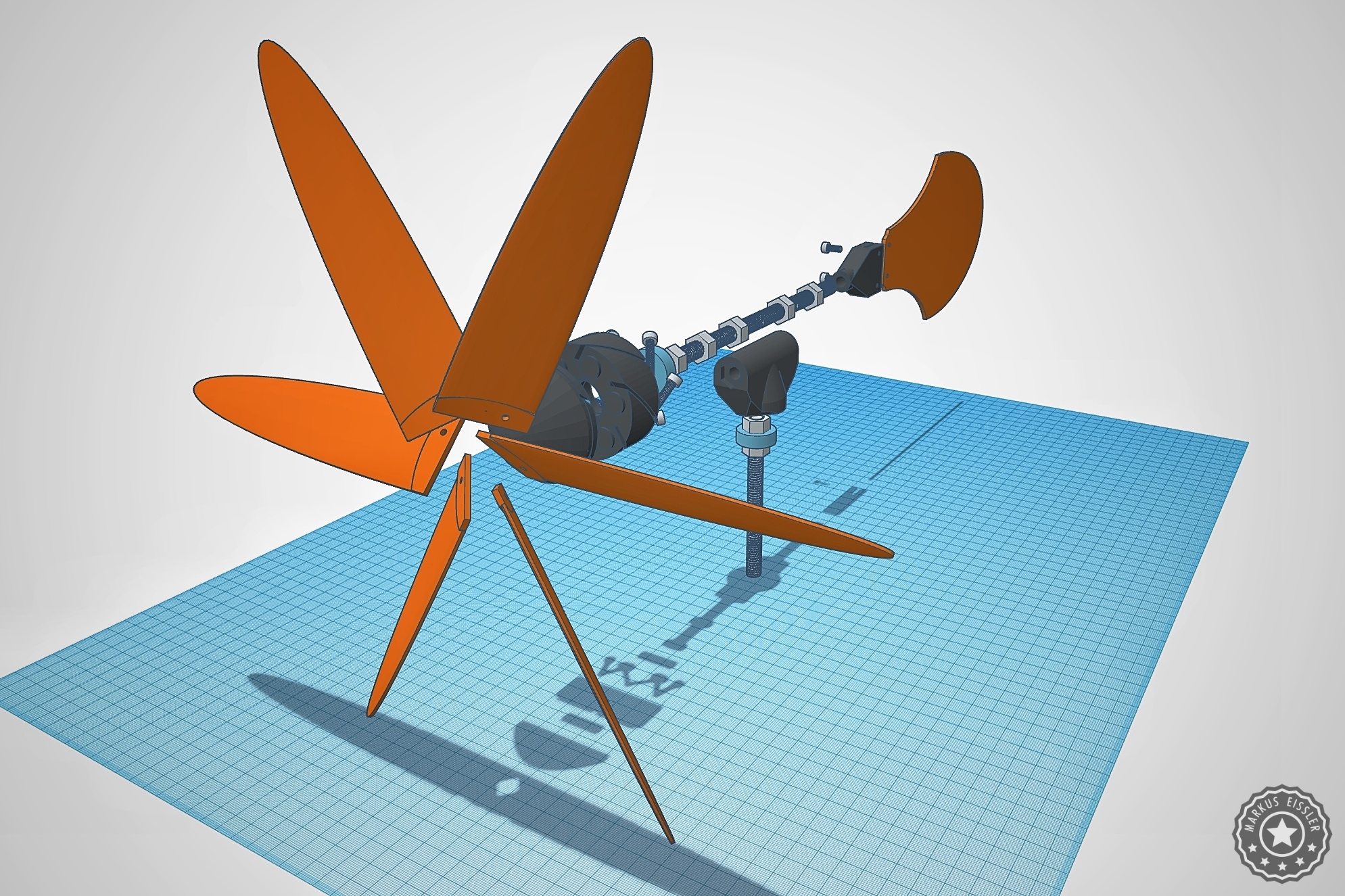

Im Jahr 2021 begann ich mit dem Design und dem Bau meines Windrads, das ich im Laufe der Jahre angepasst habe. Die Explosionszeichnung zeigt die ursprüngliche Struktur, die auch die benötigten Einzelteile zeigt. Aber hier eine genaue Liste:

Ich empfehle, so viel Edelstahl wie möglich zu verwenden.

  Mittlere Gewindestange M8 ca. 18 - 20cm
  3x Lager 608ZZ (8x22x7)
  2x M3x10 Schrauben für die Flagge
  6x M3x10 (max.M3x14) für Propellerblätter
  3x M8 Mutter - standard
  3x M8 Mutter - selbstsichernd

Das dritte Kugellager verwendet man für die vertikale Aufnahme des Windrades, auch auf einer M8 Gewindestange, die letzendliche Befestigung ist selbst zu entscheiden.

Viel Spaß dabei als Windspiel im Garten.

Gedruckt mit PETG / Propeller, Fahnenhalter 100% Infill, Rest 20-30% Infill, keine Supports

++++++++++++++++++++++++

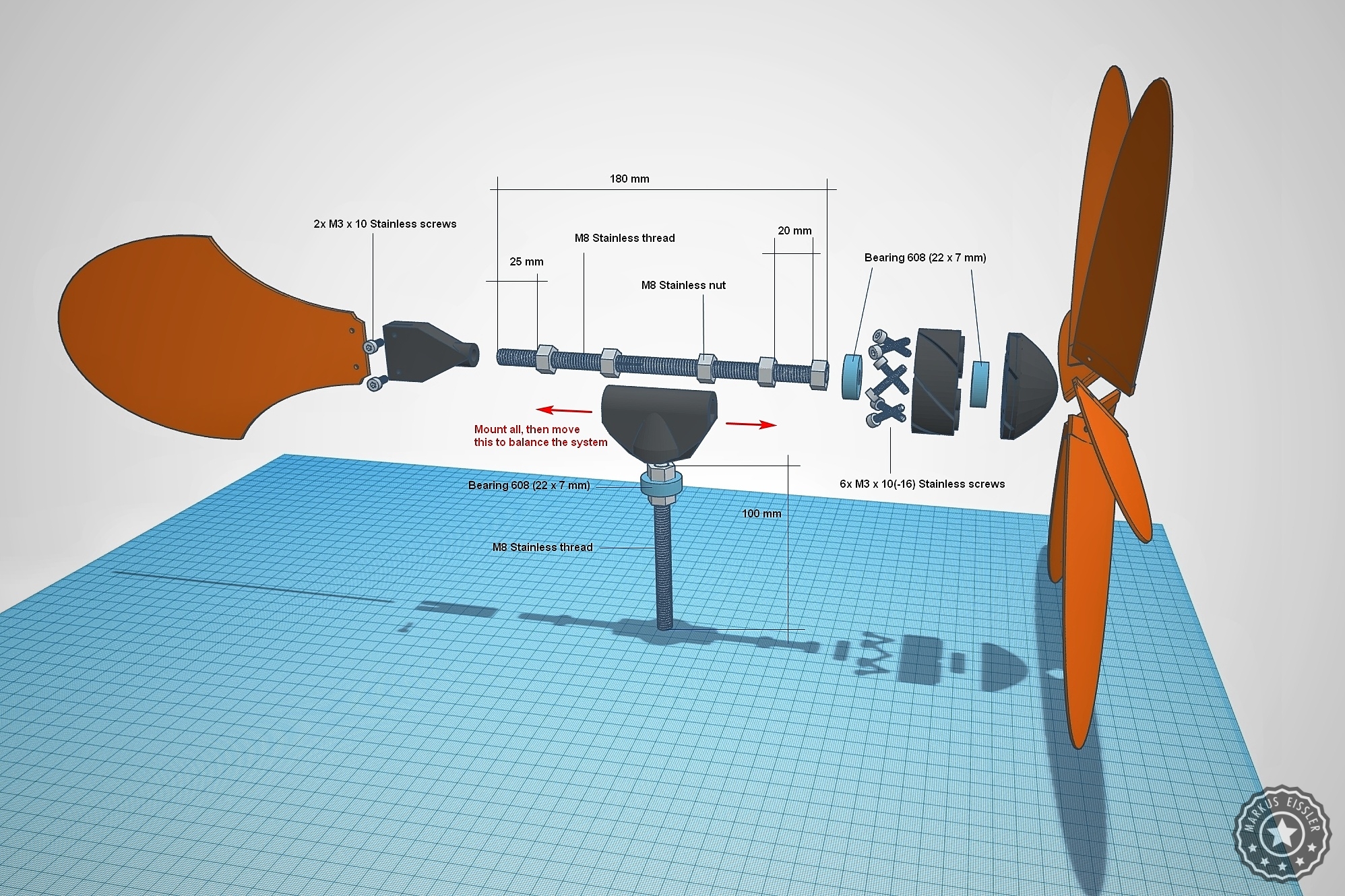

In 2021 I started the design and construction of my wind wheel, which I have continued to adapt over the years. The exploded drawing shows the original structure, which also shows the required individual parts. But an exact list:

I recommend using as much as stainless steel as possible.

   Middle threaded rod M8 approx. 18 - 20cm
   3x Bearings 608ZZ (8x22x7)
   2x M3x10 screws for the flag
   6x M3x10 (max.M3x14) for propeller blades
   3x M8 nut - standard
   3x M8 Nut - self-secure

The third bearing is used for the vertical mounting of the wind wheel, also on an M8 threaded rod, the final fastening is to be decided for yourself.

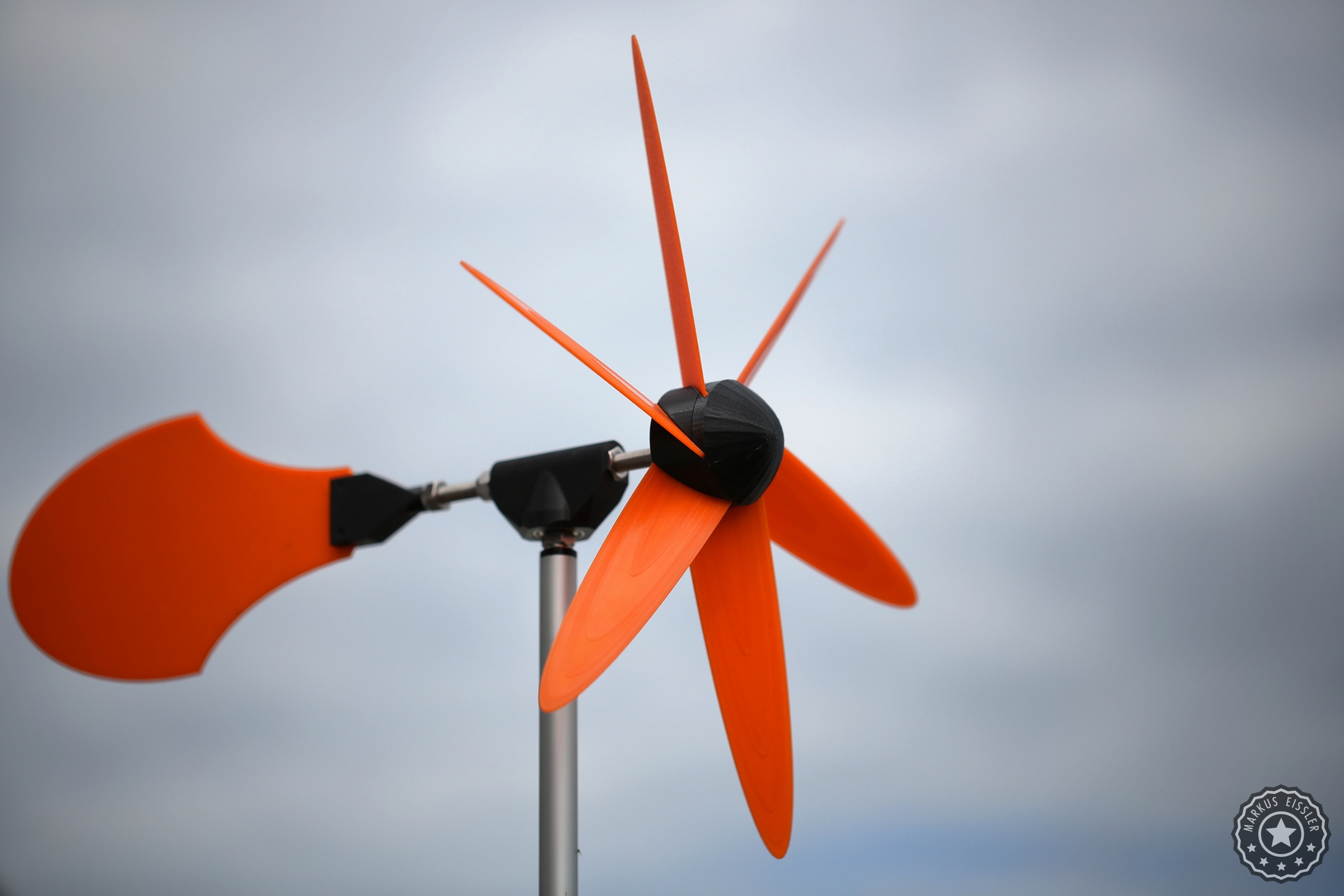

Have fun with it as a wind chime in the garden.

Printed with PETG / Propeller, flag holder 100% infill, rest 20-30% infill, no supports
