Descrição
介绍视频已上传B站：自制6522稳压电源 户外露营供电神器
材料列表：
| 序号 | 名称 | 购买链接 | 数量 | 价格 |
| 1 | ZK-6522降压模块+显示屏 | 22A/1400W降压模块ZK-6522数控降压直流可调稳压电源恒压恒流模块 | 1套 | 106 |
| 2 | 蓝牙透传模块 | 搭配ZK-6522/ZK-10022蓝牙透传模块 | 1件 | 16 |
| 3 | 20伏PD快充诱骗器 | PD/QC/AFC快充诱骗触发器 支持5V 9V 12V 15V 20V固定电压输出 | 1件 | 5.5 |
| 4 | 电脑串口模块 | CH340E CH340C CH9340C USB转TTL模块-Type C口 | 1件 | 5.51 |
| 5 | 品字AC母座 | 通用型AC电源插座螺丝插线公座品字高压锅电饭煲10A250V充电接口 | 1件 | 2.8 |
| 6 | DC母座 | DC电源插头插座5.5*2.1MM电源公母对插连接器 | 2个 | 2.01 |

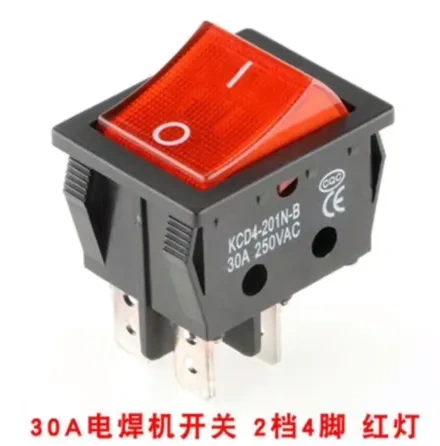

| 7 | 翘板开关 | 30A大功率电焊机开关船型开关KCD4带灯4脚2档翘板电源开关取暖器 | 1个 | 2.5 |
| 8 | 大钮子开关-3档6脚 | 钮子开关32A摇臂开关拨动电源开关1322二三档4/6螺丝脚配件银点 | 2个 | 10.6 |
| 9 | 小钮子开关-2档12脚 | 小型钮子开关摇臂开关钮子开关MTS-102 103 202 203 302 402银点 | 1个 | 6.4 |
| 10 | 铝合金外壳 | 铝合金外壳 铝型材外壳 铝壳 铝外壳 铝机箱74*90*180 | 1个 | 36 |
| 11 | 香蕉插座/接 | M5*48纯铜接线柱5mm/30A大电流 4mm香蕉插座/接 | 1对 | 4.42 |

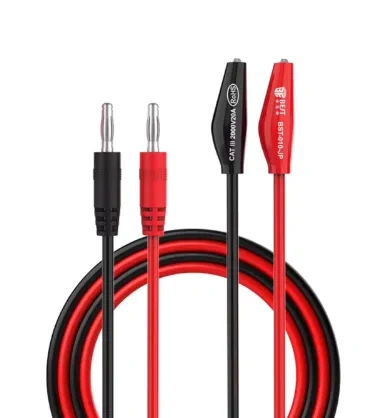

| 12 | 导线若干 | 超导传输香蕉头转鳄鱼夹测试线电力高压电源夹子线万用表插头 | 1对 | 15.57 |

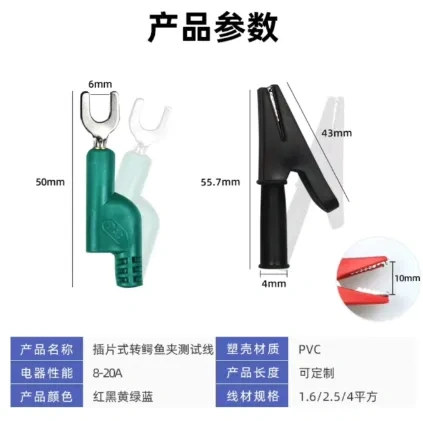

| 6mm插片转全封闭护套鳄鱼夹测试线U型插片式电力试验连接线10A | 1对 | 9.2 | ||

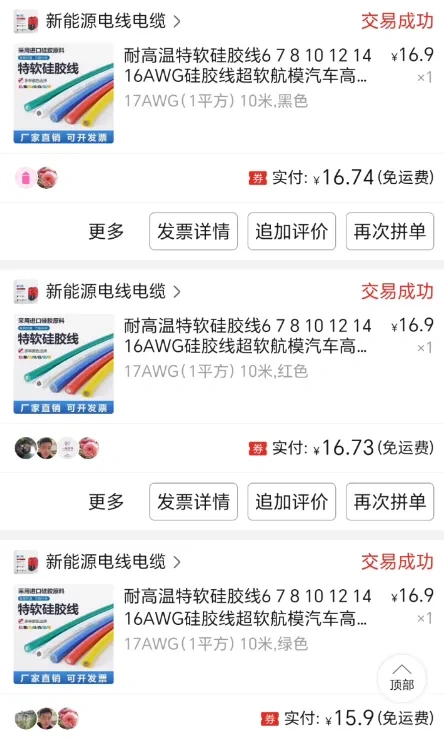

| 17AWG（1平方）耐高温特软硅胶线-各种颜色 | 1米 | 1.67 | ||
| 总计 | 大约 | 224.18 |
实物照片与用途解释：

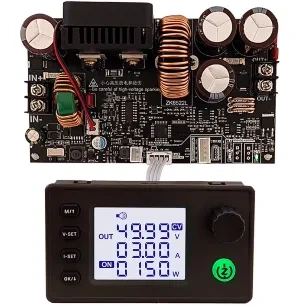

1、ZK-6522降压模块+1.8寸显示屏——降压主板

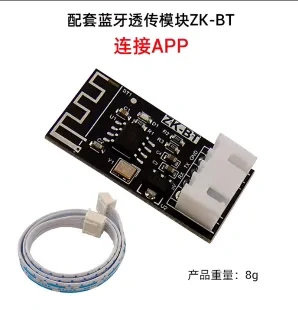

2、蓝牙透传模块——用于手机控制

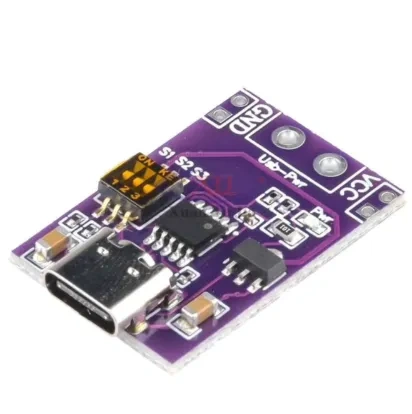

3、20伏PD快充诱骗器——可以诱骗手机或者电脑充电器输出20V直接用作主板的输入

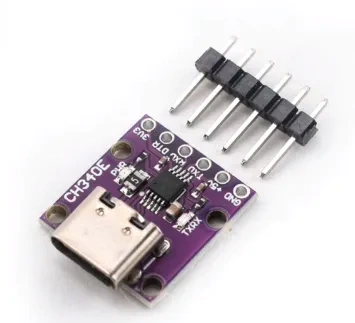

4、电脑串口模块——可以通过TypeC连接电脑在电脑上位机上实现控制
5、品字AC母座——连接开关电源或者电动车电池，注意供电电压不要超过75V！请勿连接交流电！！

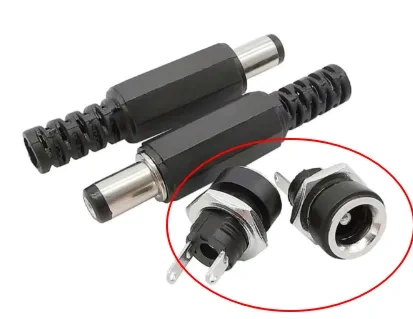

6、DC母座——前面板预留DC输出接口，后面板预留DC输入接口
7、翘板开关——开关电源/电动车电池的品字口输入的切换开关，使用诱骗器时，必须断开其他电源输入！否者会烧坏诱骗器，血泪教训！

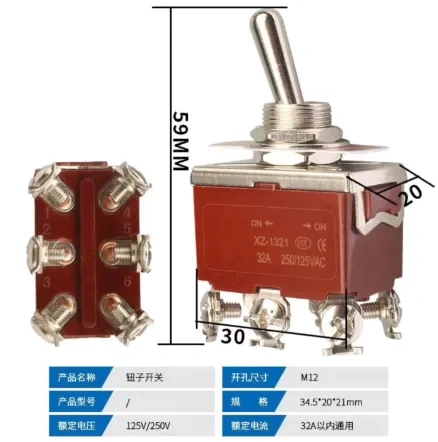

8、大钮子开关-3档6脚——装在前面板用于切换电源输出类型，是使用香蕉作为输出，还是使用DC口输出
装在后面板用于切换电源输入类型，是使用诱骗器作为输入，还是使用品字口输入。安全起见，注意请先断掉所有电再进行切换！

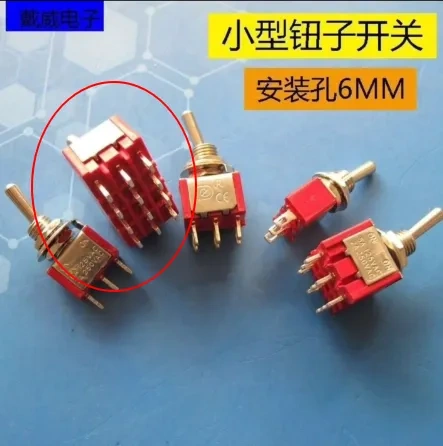

9、小钮子开关-2档12脚——装在后面板用于切换串口类型，是使用蓝牙串口进行手机调试，还是使用USB-TTL串口进行电脑调试。

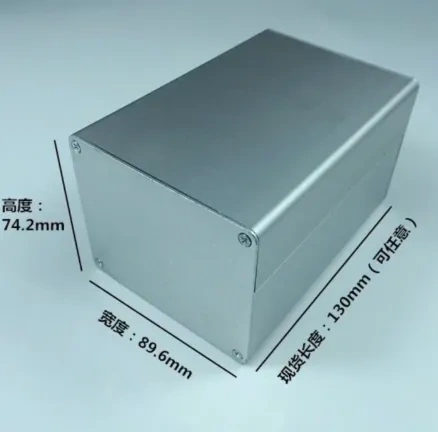

10、铝合金外壳——“风云壳体”店铺，宽高是74.2mm*89.6mm，原始长度是130mm的，我找他定做的长度180mm的
11、香蕉插座/接——接在前面板作为输出接口
12、导线若干
很久很久之前建的模型了，动手能力强的可以试试，我内部的固定基本是用热熔胶枪固定的，欢迎点赞、助力、评论返图，有疑问欢迎留言讨论
