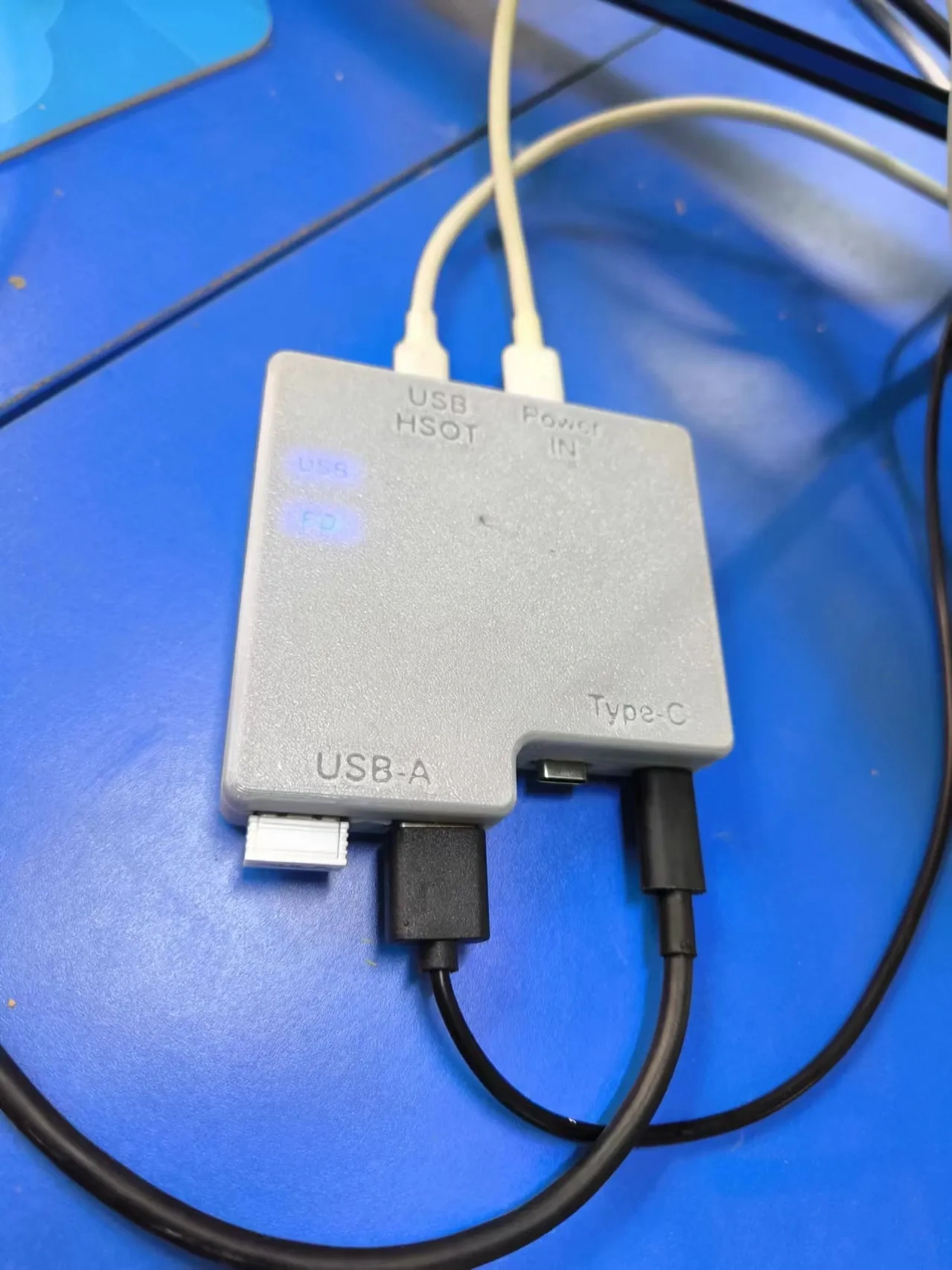

PD-HUB

支持USB PD的USB2.0 四口扩展坞，适用于某些特殊需求下，需要保持USB数据连接同时激活PD快充的场景

输入：Type-C (USB HOST输入） Type-C (20V PD only）

输出为 2*USB-A (供电由 USB HOST 提供)  2*Type-C (供电由 20V PD 降压)，协议芯片为 SW3556 ，理论支持140W ，实际配置为(12V max 45W)

注意，当两个type-C口同时接入时，输出均为5V，仅有一台PD设备接入才能触发快充

指示灯 * 2 （USB host接入、PD接入）

外壳fusion绘制，相关打印文件已上传makerworld

装配需要 m3*12 自攻沉头螺丝 *4

PCB开源见 [https://oshwhub.com/an_ye/pd-hub](https://oshwhub.com/an_ye/pd-hub)  本人为此系列开源项目作者
