Flex Fabric Tote 锁子甲手提包

斜条纹小包v2已经上线

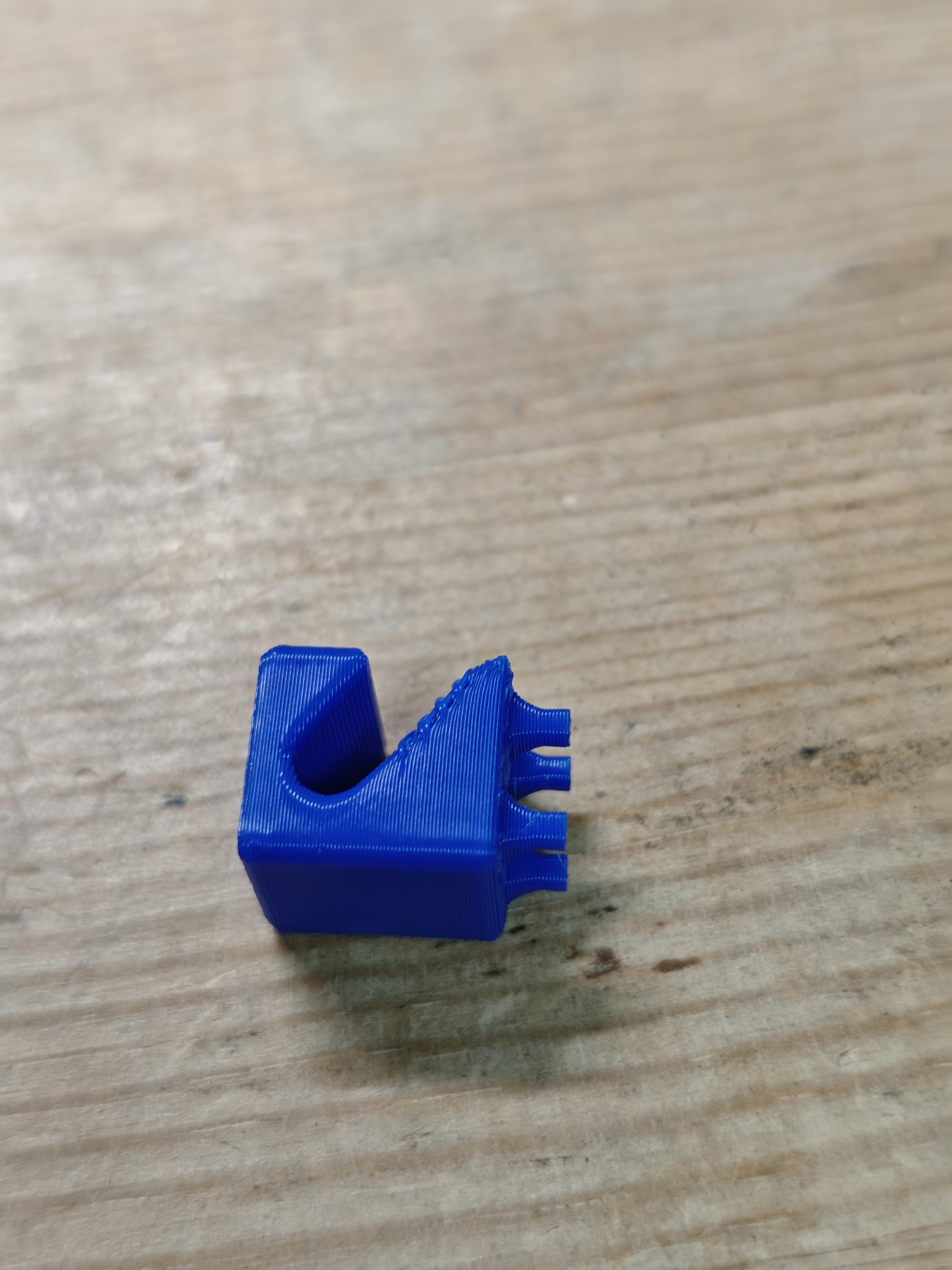

改进过的第二版小包。加粗了和地板连接的销钉，并在底板上加了一块装饰用的盖板，用来遮住销钉。面料改成两片式设计，这使得面料接缝在包的两端更加美观。我还制作了一个底板安装工具，以免去徒手安装底板之苦。这个配置也集成了磁吸封口条。你需要准备12片10x1mm的圆形磁铁，并在打印暂停时将它们安装到封口条内部的孔洞中，然后再恢复打印（注意两条封口条的极性要相反！）。
如果你需要打印斜条纹小包，v2在各方面都比原始版本好。在设计这个包之初，我试图让这个包更加可定制，在v2中，我选择了较受欢迎的SKU并针对其进行了改进。如果你有好的建议，欢迎在评论区留言。
下面是v2小包的组装视频，如果需要安装指导请参考。建议先看过v1的安装指南后再看这个视频，v2小包的组装过程和v1很相似，只是多了一些步骤。

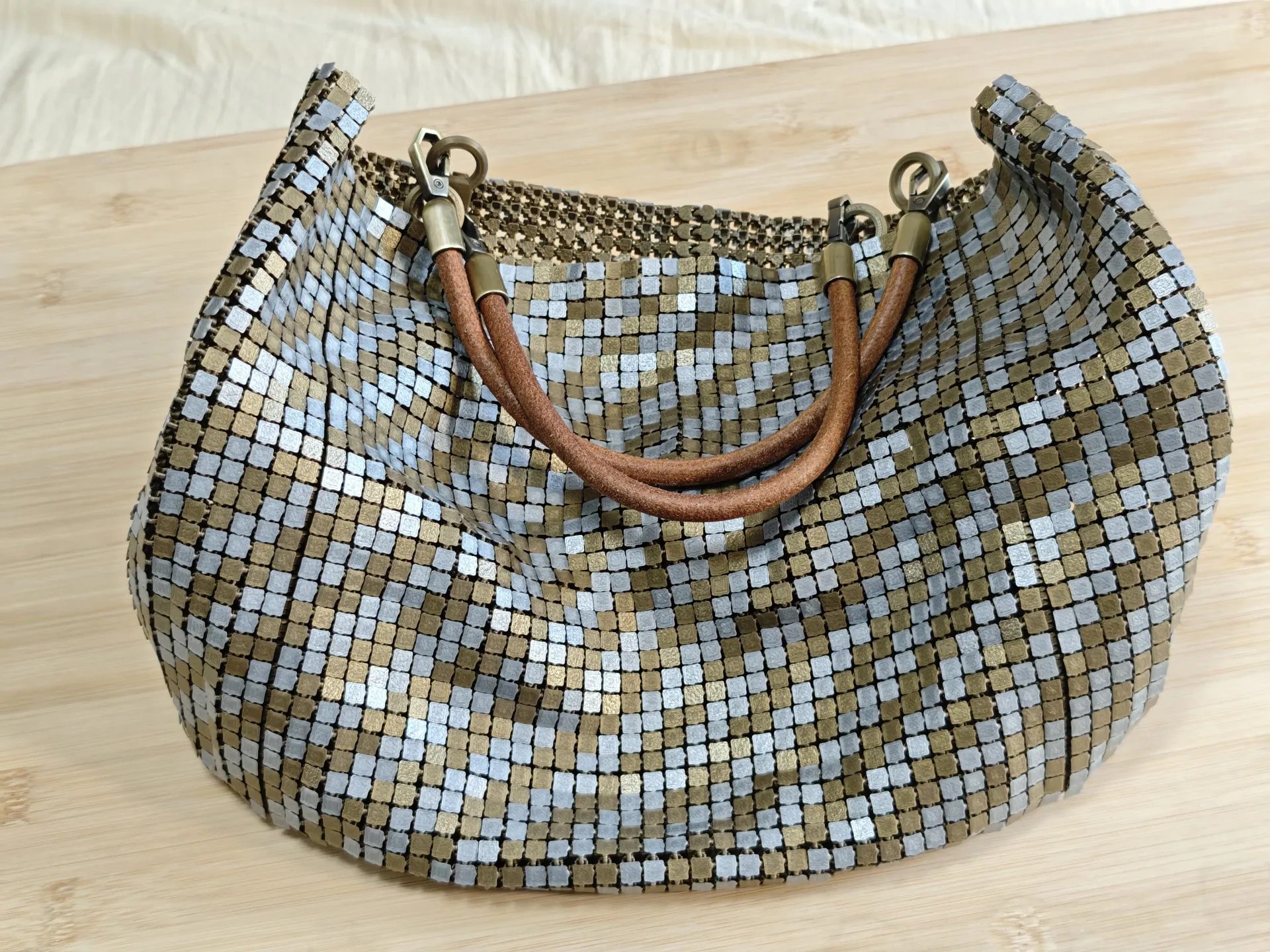

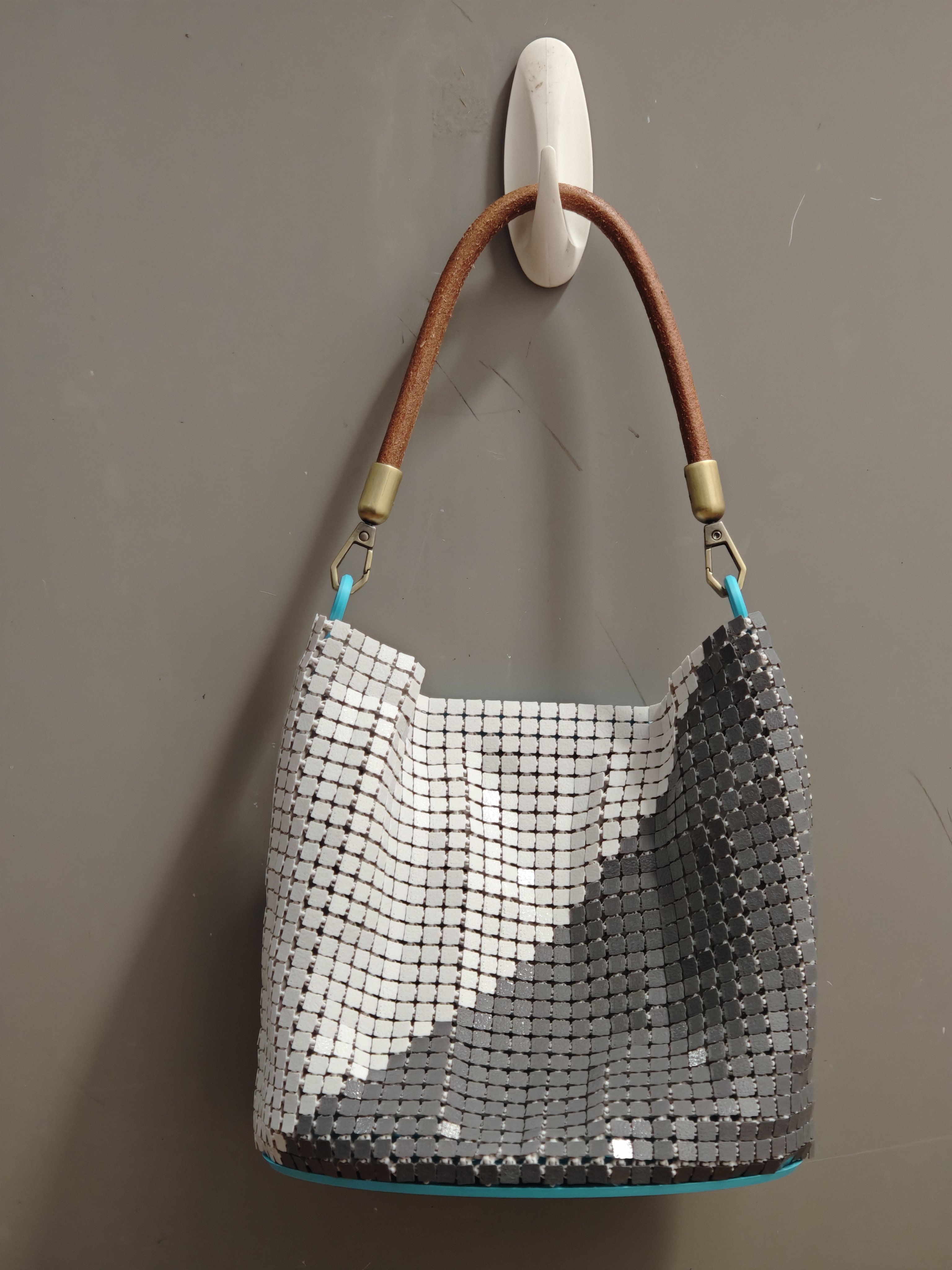

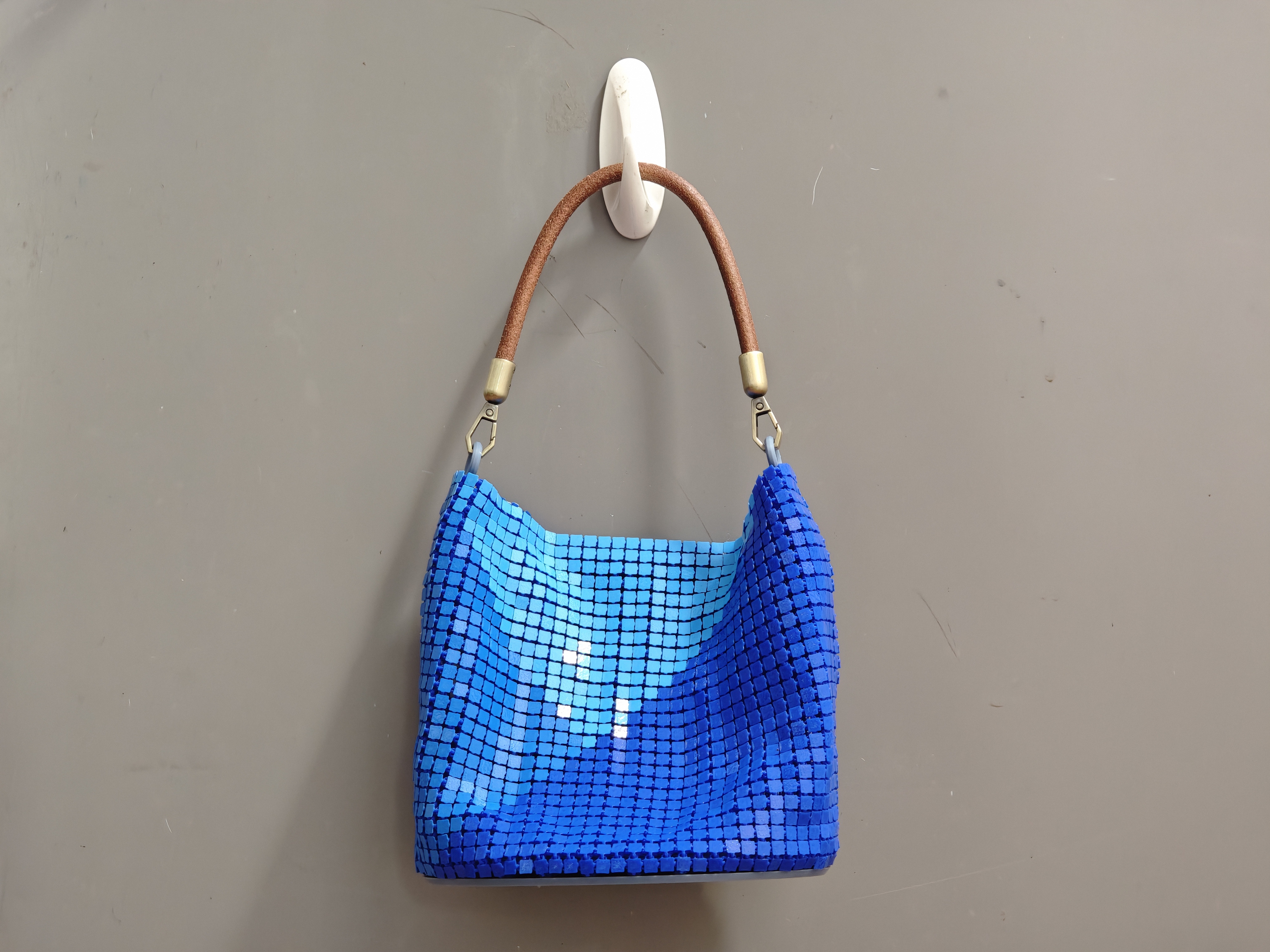

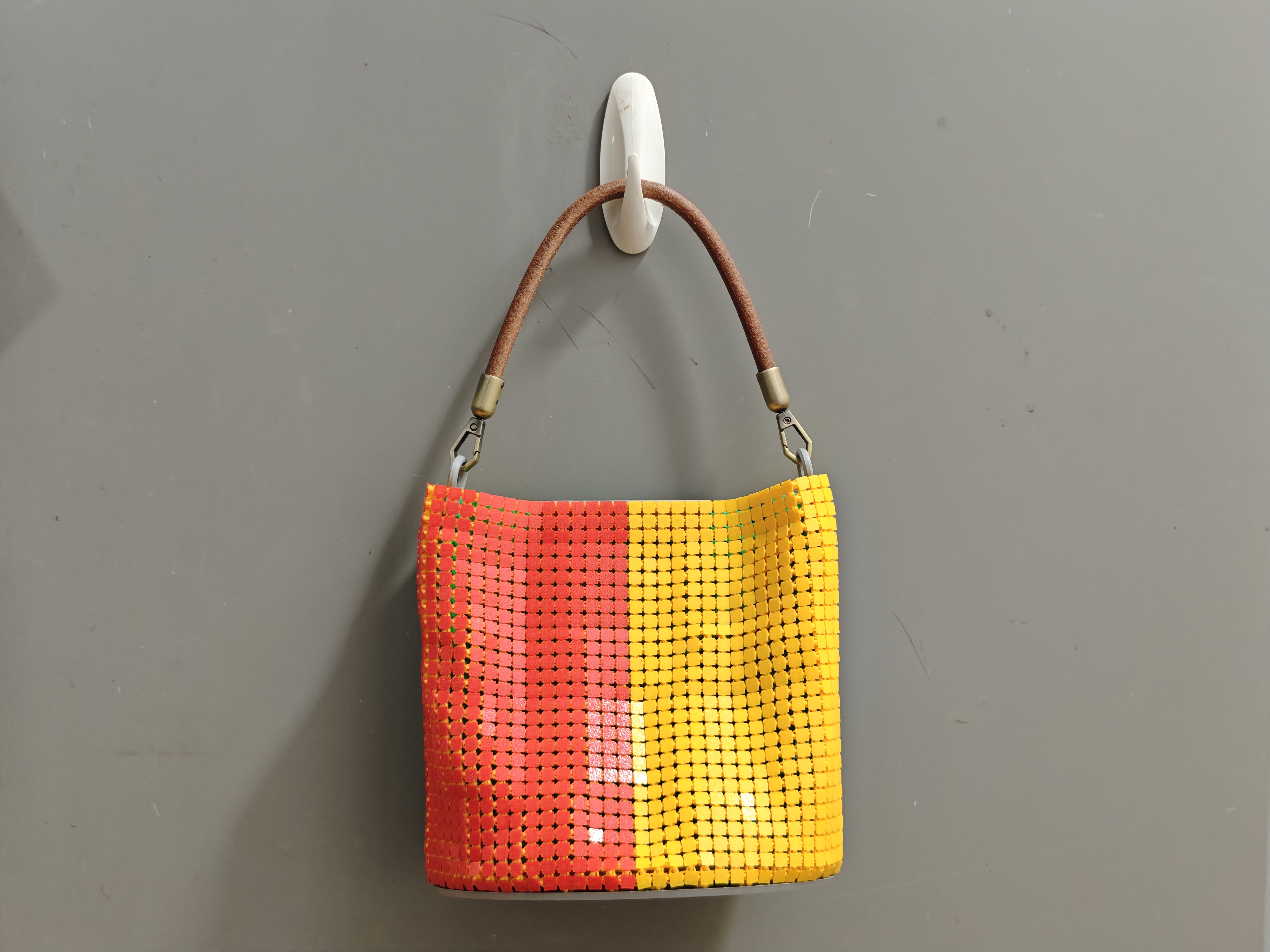

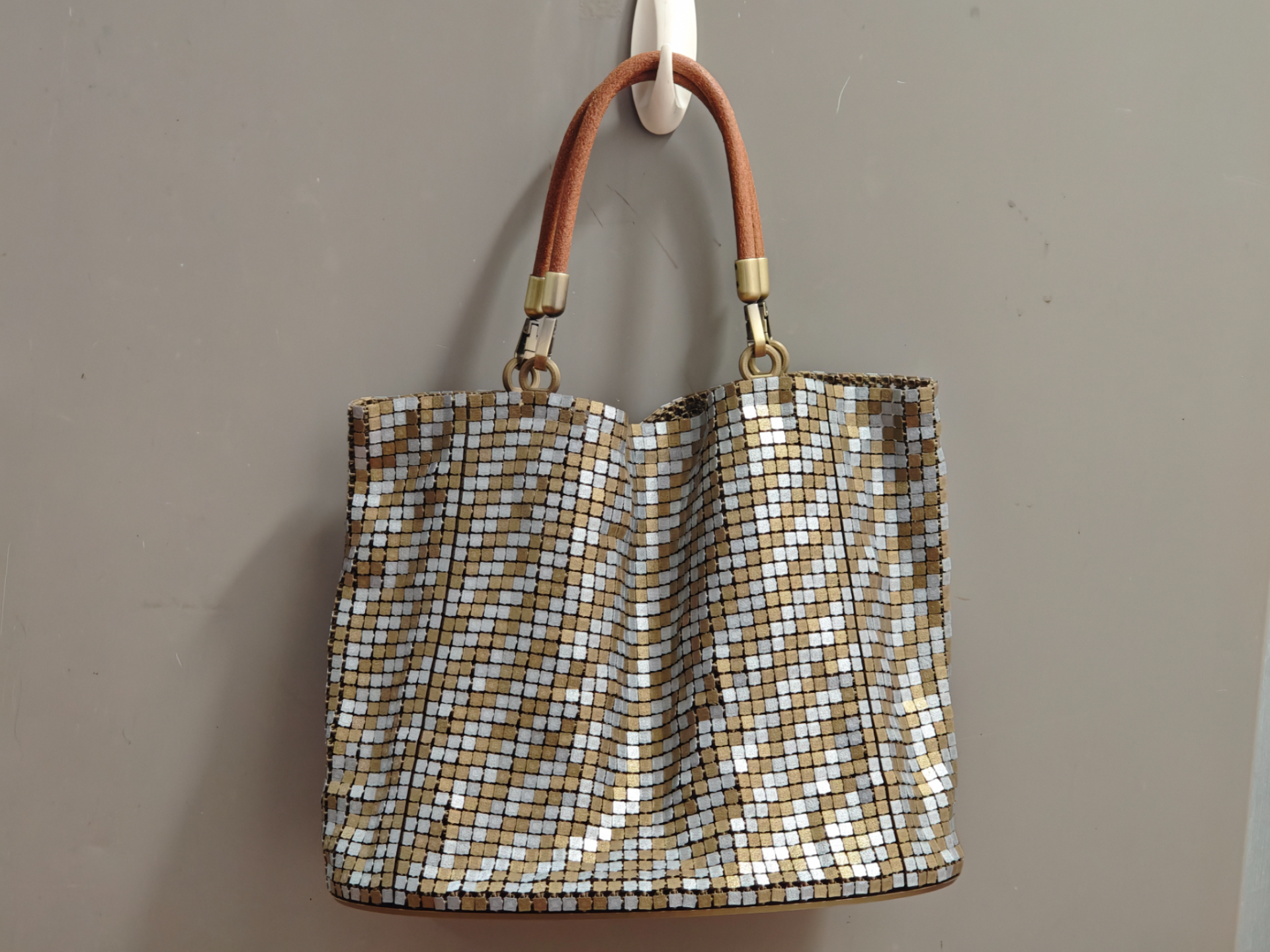

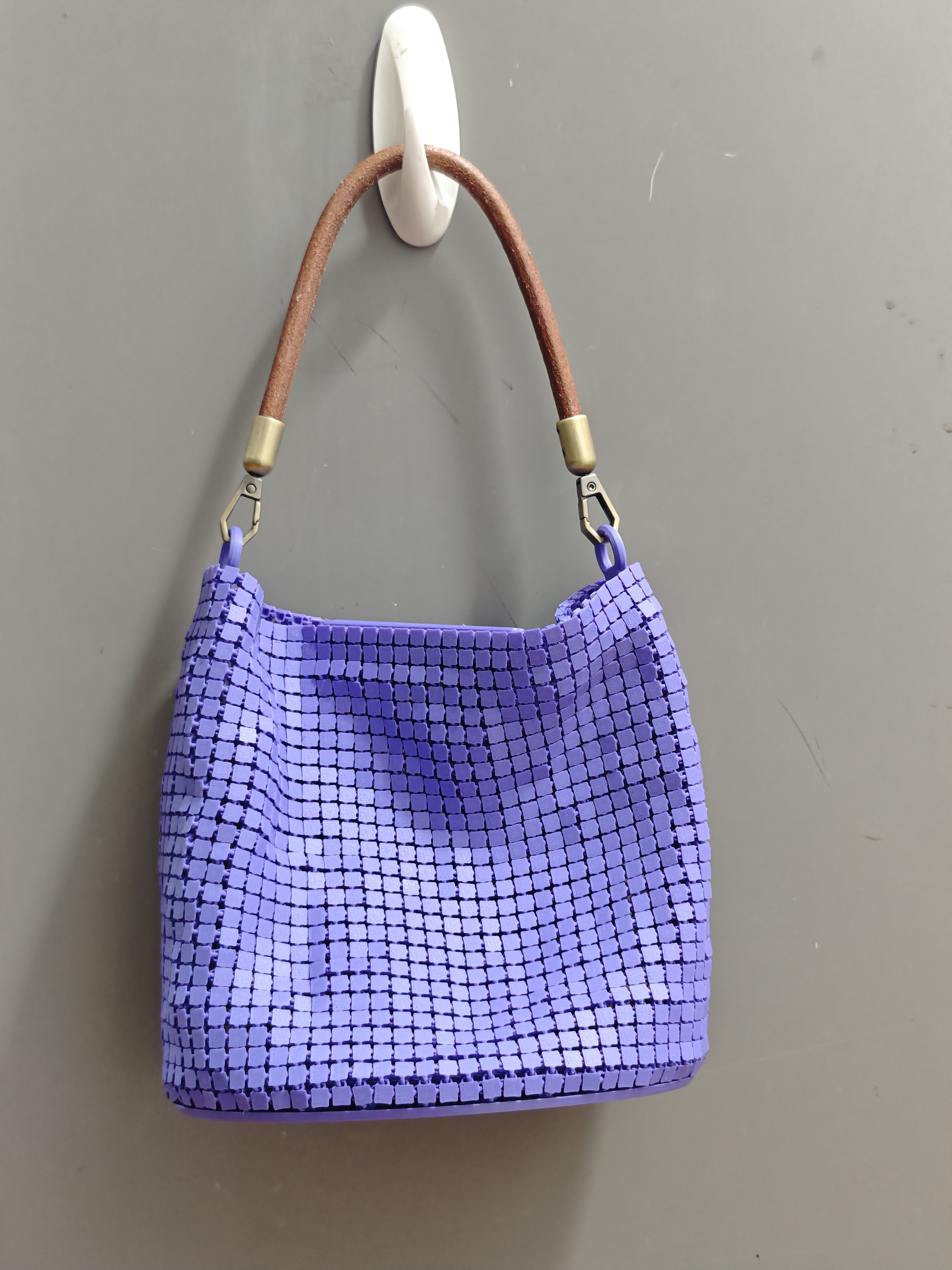

超级能装的锁子甲手提包。放6瓶矿泉水也不在话下。

快速打印指南：

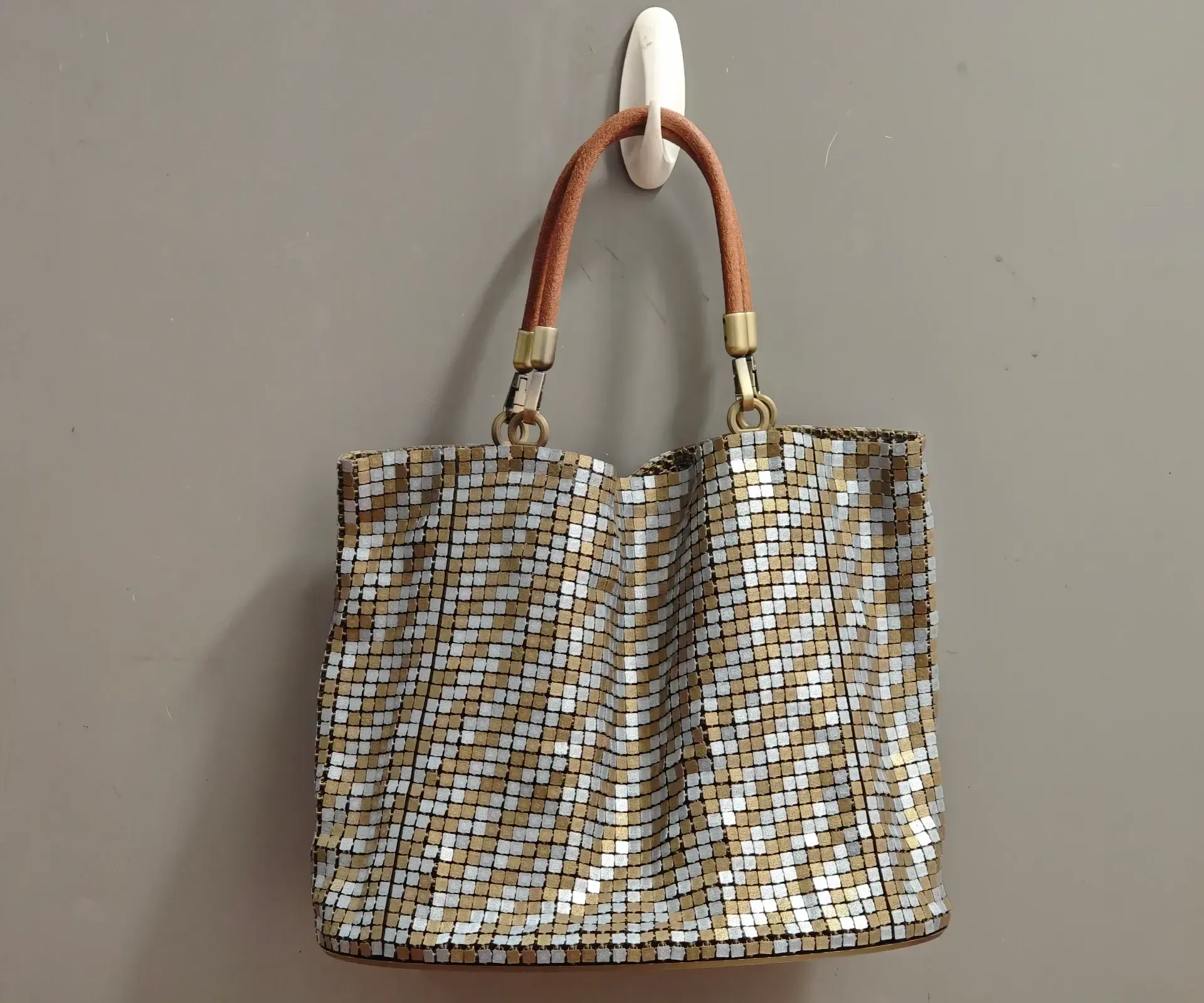

大包（宽30cm，高23cm，厚约13cm）：打印斜条纹版配置文件中的tote face (1U) *3，tote bottom (3U) *1，3U accessories *1

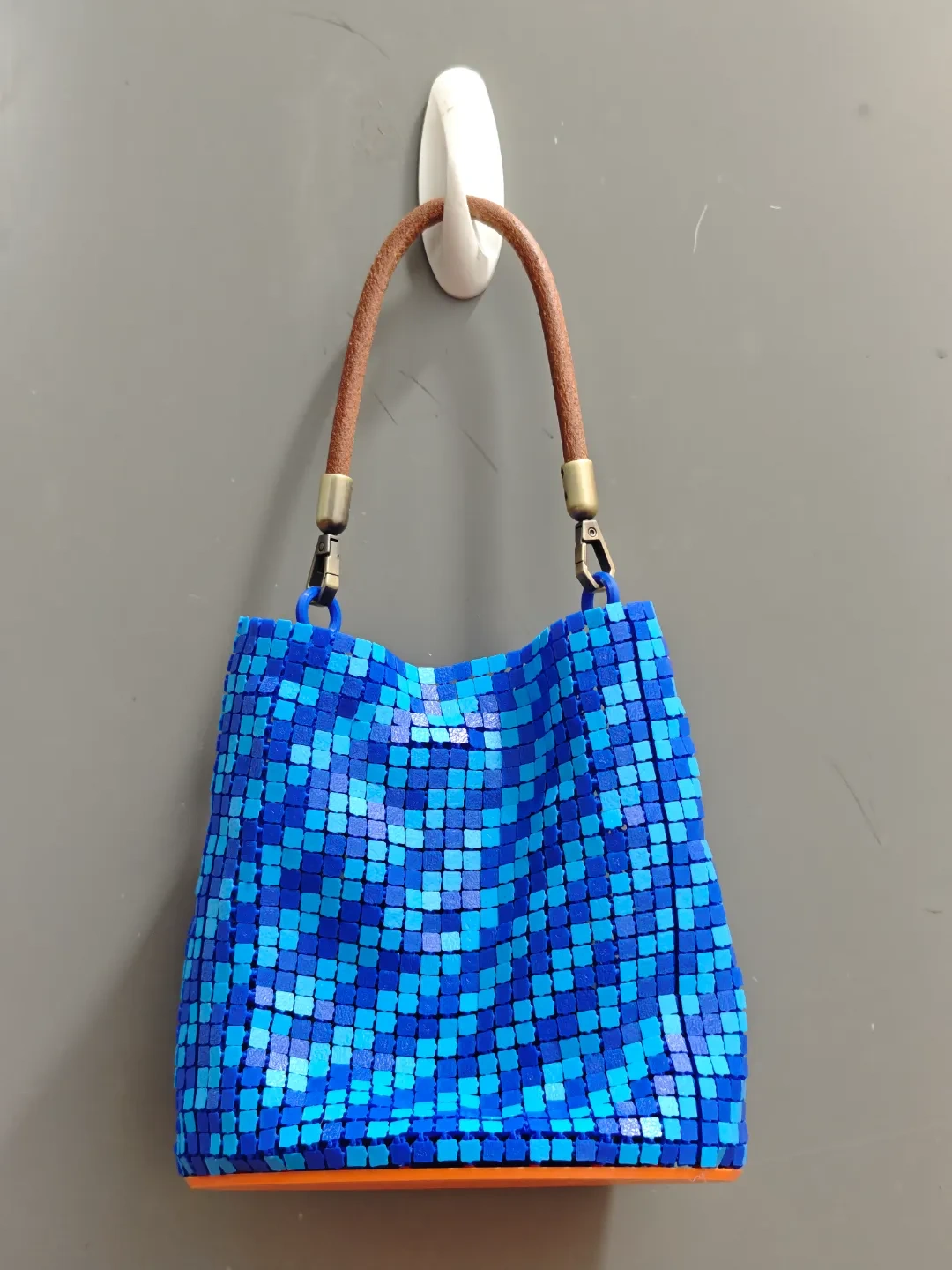

中包（宽18cm，高23cm，厚约12cm）：打印斜条纹版配置文件中的tote face (1U) *2，tote bottom (2U) 1，connectors(x36) *2, loops *1或2

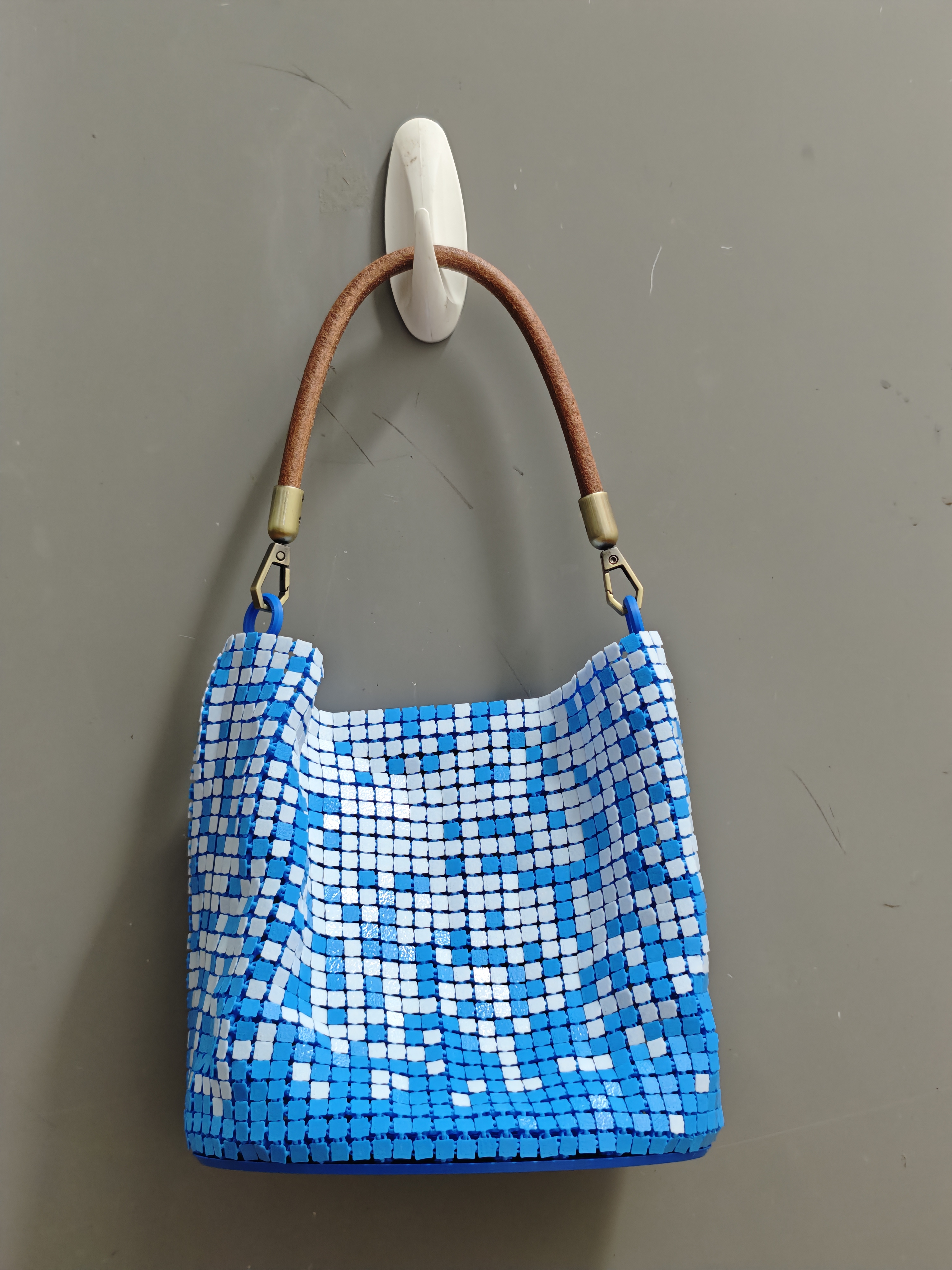

小包（宽18cm，高17cm，厚约12cm）：打印A1 mini配置文件中的tote face (0.67U) *3，tote bottom (2U) 1，connectors(x36) *3, loops *1或2

注意：这个包包的制作需要比较进阶的3D打印技术。特别的，你需要知道如何提高打印板的黏附性。在某些配置下，需要整块板的黏附性都很好。在把模型文件发送到打印机之前，请阅读以下所有说明。

3D打印布料现在可以制作手提包了。这个手提包具有灵活的可定制性。你可以自行选择两块底板（一块稍大，一块稍小），和几种不同宽度的布料来组装你的包包。也可以自己选择提手的位置和数量。手提包最上面的两排插孔还为你remix自己的实用插件预留了安装位置。

如果你喜欢我的“插槽/插片系统”，可以为我助力，上传你制作的包包照片，或是通过留言留下建议和你的主意。这会让我更有动力开发更多的3D打印布料应用。

在这里我要向printables上作品 [https://www.printables.com/model/544241-3d-printed-fabric](https://www.printables.com/model/544241-3d-printed-fabric) 的作者致敬。我从他的作品中获得了许多灵感，这使得我可以更加专注于如何构建一个可扩展的锁子甲系统。

如果你也想制作和包包兼容的插件，可以参考这个链接 [https://makerworld.com/zh/models/580850](https://makerworld.com/zh/models/580850) 这里提供了几个不同插件的参考设计，你可以remix它们来创作属于你自己的插件。

如果你需要测试你的耗材，打印下面这个12x12测试模型的第一盘。只需要一个小时就可以打印完成。即可以用来测试拼色效果，也可以用来测试你选择的耗材好不好用。

[https://makerworld.com.cn/zh/models/968562#profileId-986319](https://makerworld.com.cn/zh/models/968562#profileId-986319)

你还可以在下面的链接找到更多的不同尺寸的锁子甲包包：

小型斜跨包：[https://makerworld.com.cn/zh/models/453587](https://makerworld.com.cn/zh/models/453587)
给易拉罐一个包包：[https://makerworld.com.cn/zh/models/746240](https://makerworld.com.cn/zh/models/746240)
基础款袋子：[https://makerworld.com.cn/zh/models/374694](https://makerworld.com.cn/zh/models/374694)

打印指南

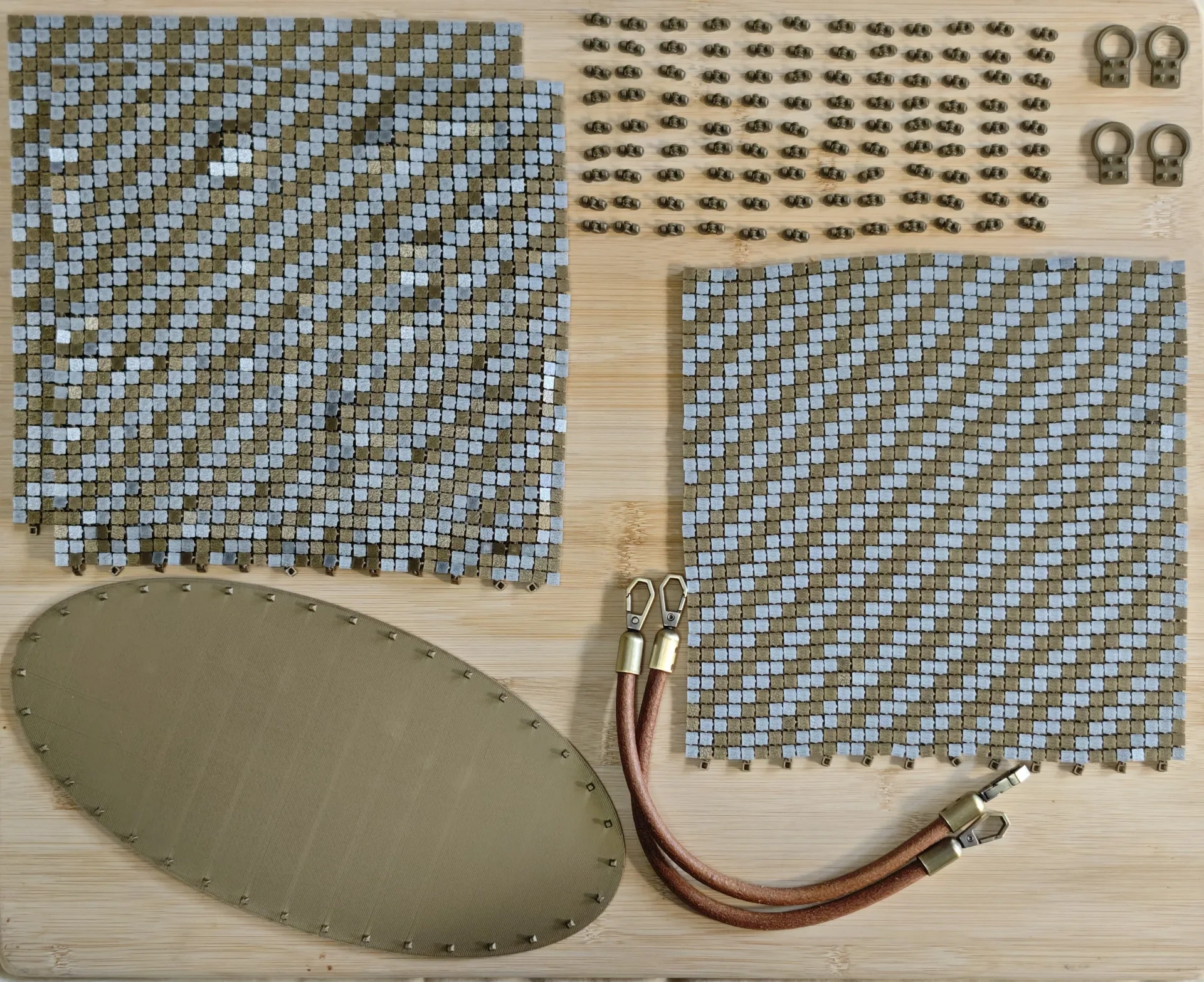

需要的材料

底板
面料若干 – 总长度需和底板匹配
连接器 – 每张面料需要36个连接器
提手环 – 如果是单提手的提包，需要2个提手环；如果是双提手的提包，需要四个提手环。
提手 – 需要自行购买，提手需要和提手环连接，请选择末端可以打开的提手（淘宝搜索链接）
注意事项
- 打印材料 – 图中所用材料是拓竹PLA basic 银色和青铜色。如果想使用其它材料如丝绸色或者木色等，请用这个链接（[https://makerworld.com/zh/models/591204#profileId-512838](https://makerworld.com/zh/models/591204#profileId-512838)）中的6号测试块进行测试。这个包的面料硬度为6号。对于连接器，请用颜色接近的PLA basic进行打印。PLA basic打印的连接器更加牢固一些。打印设置中的wall generator设置不要修改，布料本身必须是Archane，连接器和插件必须是classic。
- 布料的层高被设在0.28以缩短打印时间。连接器由于结构更精细，层高被设在0.2。这两个设置不要轻易修改，如果需要修改，请打印测试块进行测试。

1. 打印底板

首先你需要确定包包的尺寸，所有的包包的高度都是230mm，但是你选择的底板决定了包包的宽度。你可以选择3U（大约250mm宽），或者2U（大约160mm宽）的底板。3U的底板是一个长椭圆型（长宽比例2:1)，2U的底板则稍微接近圆形（长宽比例3:2)。

2. 打印面料

一旦选定了底板的尺寸，你就可以选择合适的面料宽度组合了。对于3U的底板，我会选择打印三块1U的面料。对于2U的底板，我会选择打印两块1U的面料。

在某些情况下，你也可能会选择从彩色条纹配置文件中打印0.67U和0.33U的面料，或者从单色配置文件中打印0.75U, 0.5U或0.25U的面料。这可能有以下原因：

你的打印板有些地方不够黏，无法打印1U的面料。1U的面料对打印板的粘性有特别高的要求。特别是面料边缘几个间隔排列的小环。如果你无论如何都无法完整打印1U的面料，可以打印较窄的面料。在有些时候，你可以避开打印板上的不粘点。有些时候，可以增加良品率。
你remix了自己的底板，需要不同的面料总宽度，比如2.5U。
你使用单色打印，但是希望拼合不同颜色的面料以获得拼花效果。

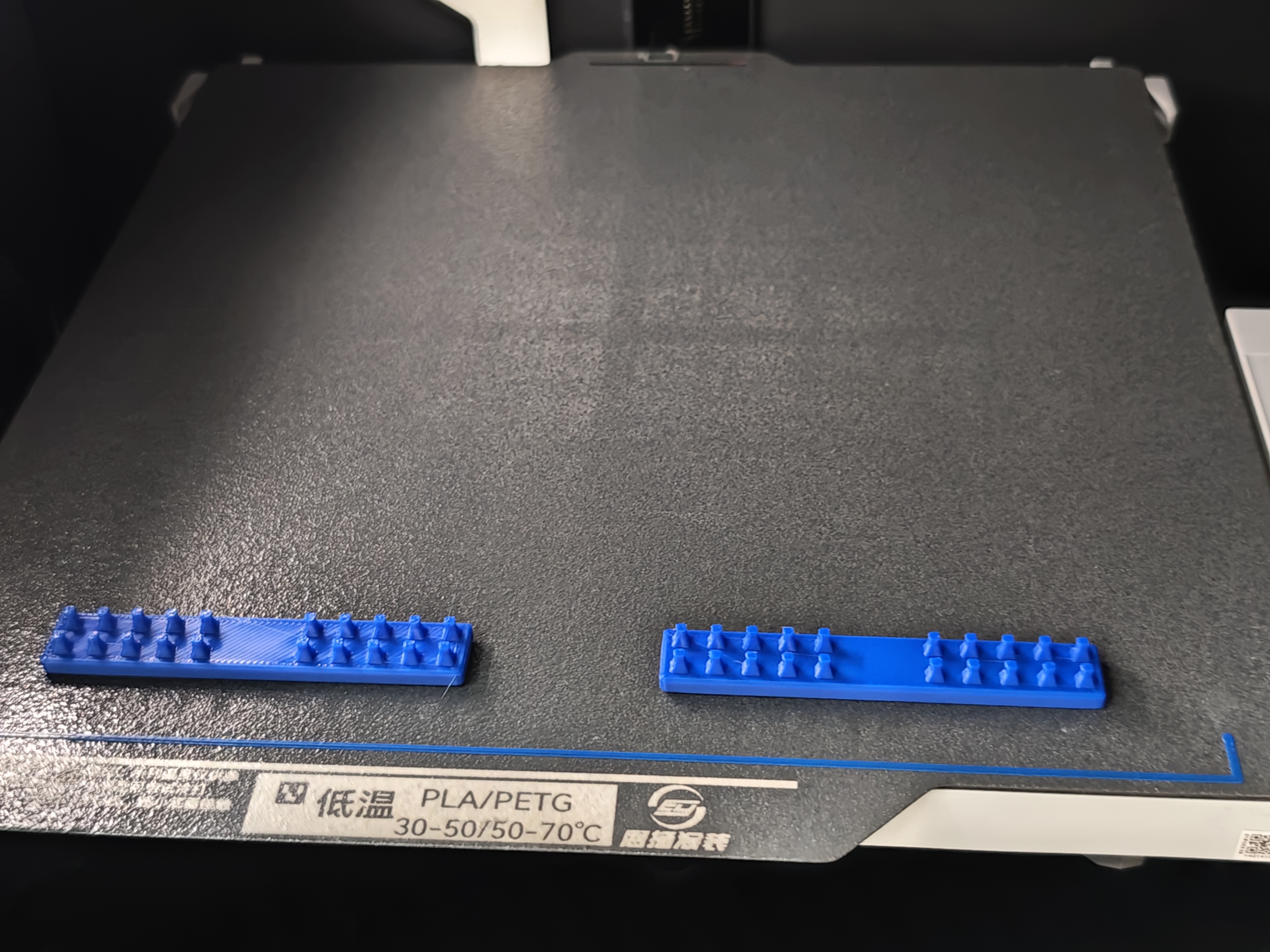

提高打印板黏附性的小窍门：

清洁打印板，包括每个边边角角。
如果是PEI板且室温较低，提高打印板的温度五度左右。
使用高粘附力的打印板，比如拓竹增稳低温打印板。或者聚脲板。
如果打印板存在死点（不粘的点），把打印板翻过来打印。
每次打印前都要清洁打印板。

3. 打印提手环

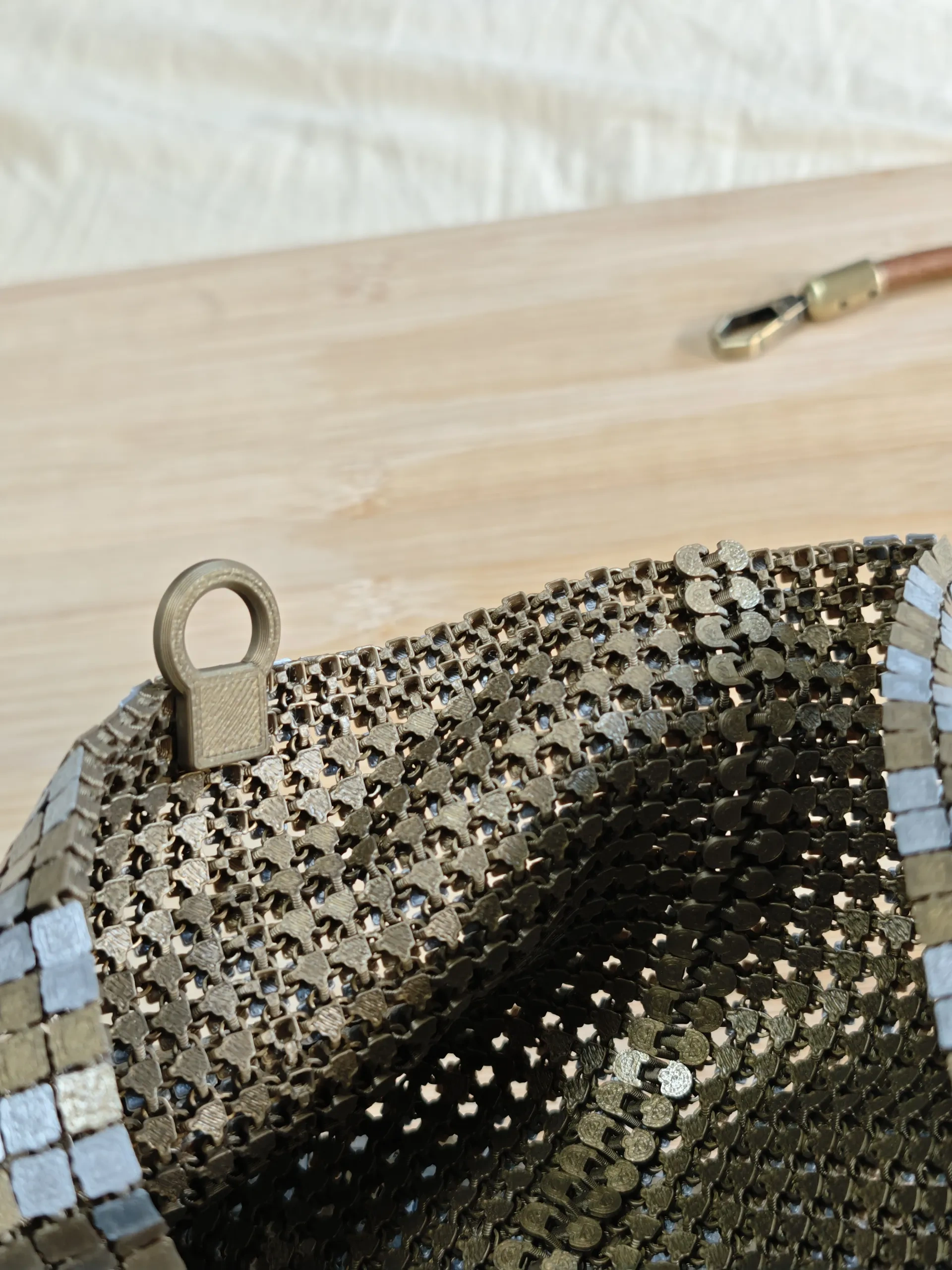

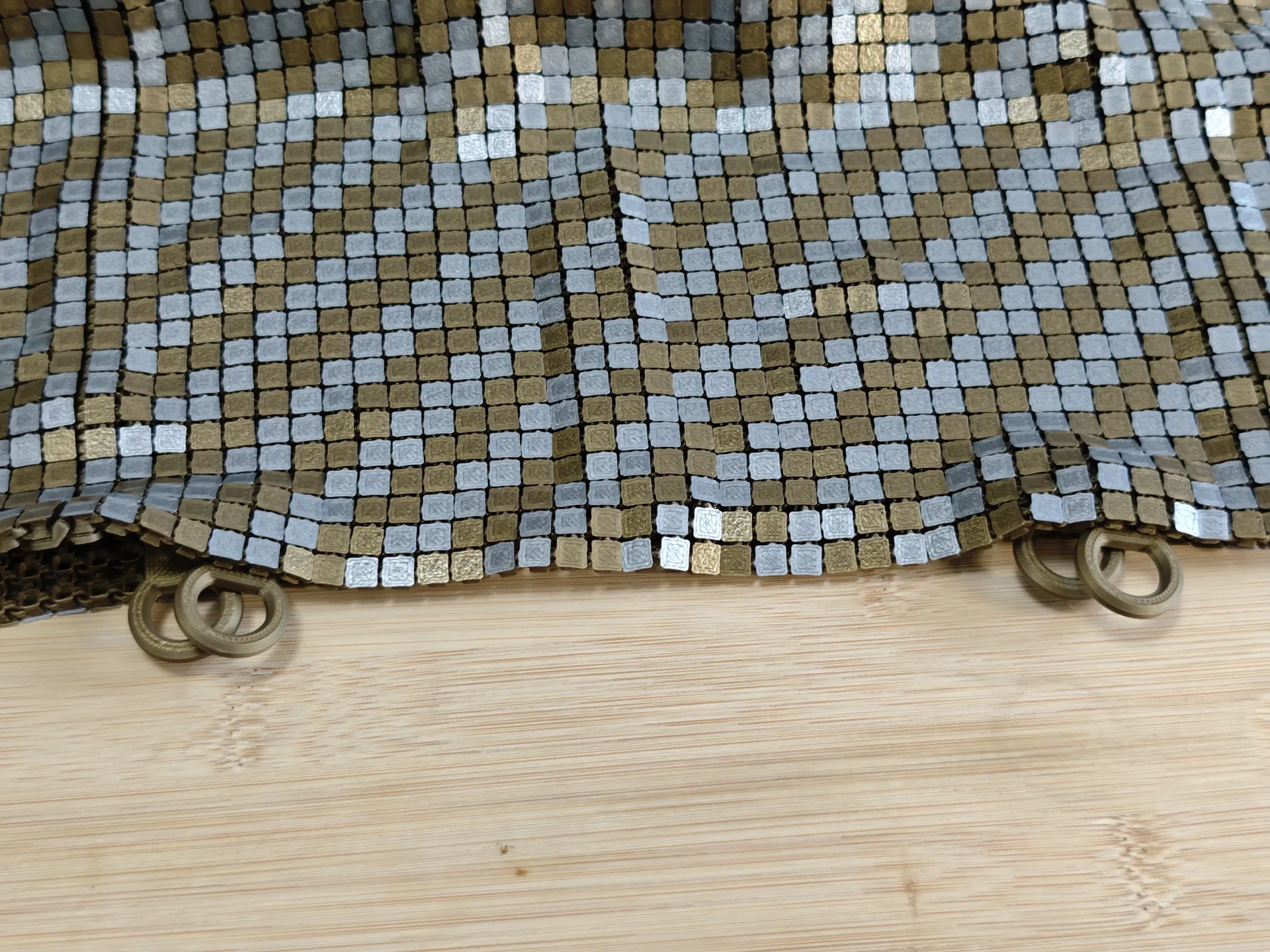

配置文件中只有一对提手环，它们可以用来固定一根淘宝上容易买到的30cm或40cm长的提手。你也可以打印两对安装在包的两侧。对于3U的包，推荐安装两对提手环。对于2U的包，可以尝试只安装一对提手环。你也可以安装额外的提手环用来穿背带。这个包非常灵活！

4. 打印连接器

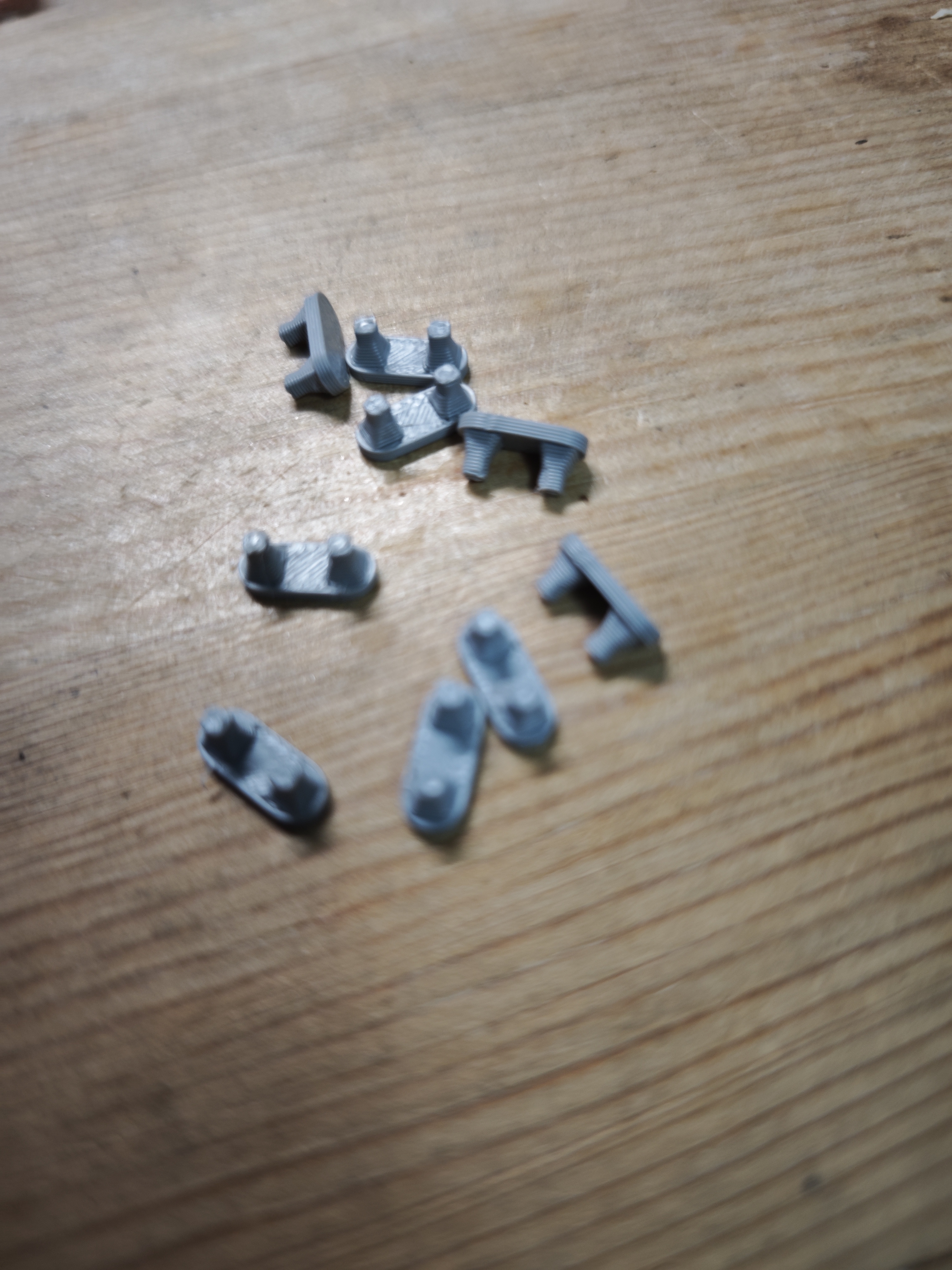

每两块面料需要用36颗连接器连接起来，配置文件里恰好有36颗连接器。你需要为每块面料打印36个连接器。

5. 组装

我录了一个2U 小包的安装视频供参考。注意组装的时候一定要确定每个扣入的位置准确无误。如果万一差错了。小心的把插件从插槽中轻轻取出，不能使用蛮力。

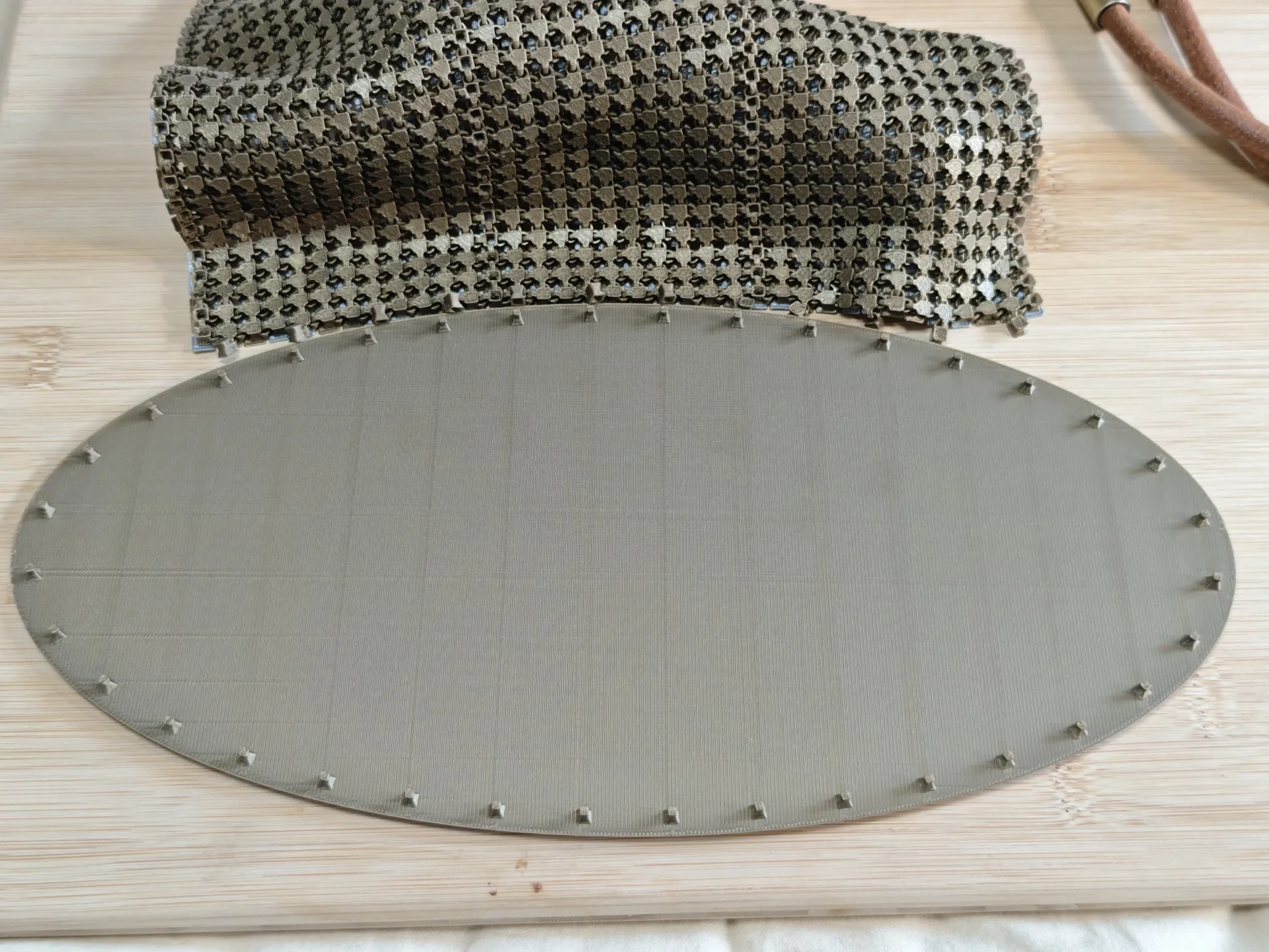

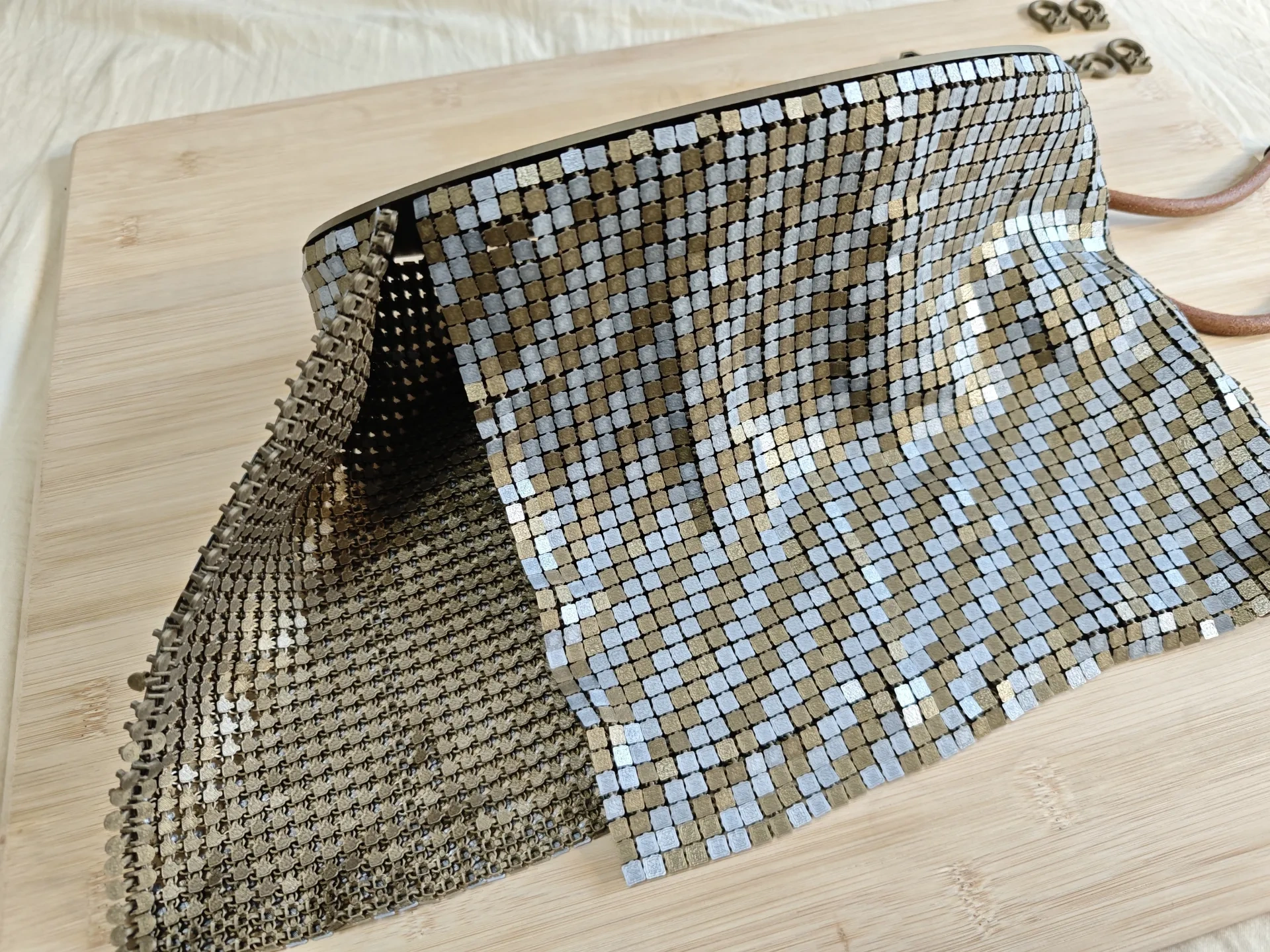

把面料按照顺序固定到底板上。

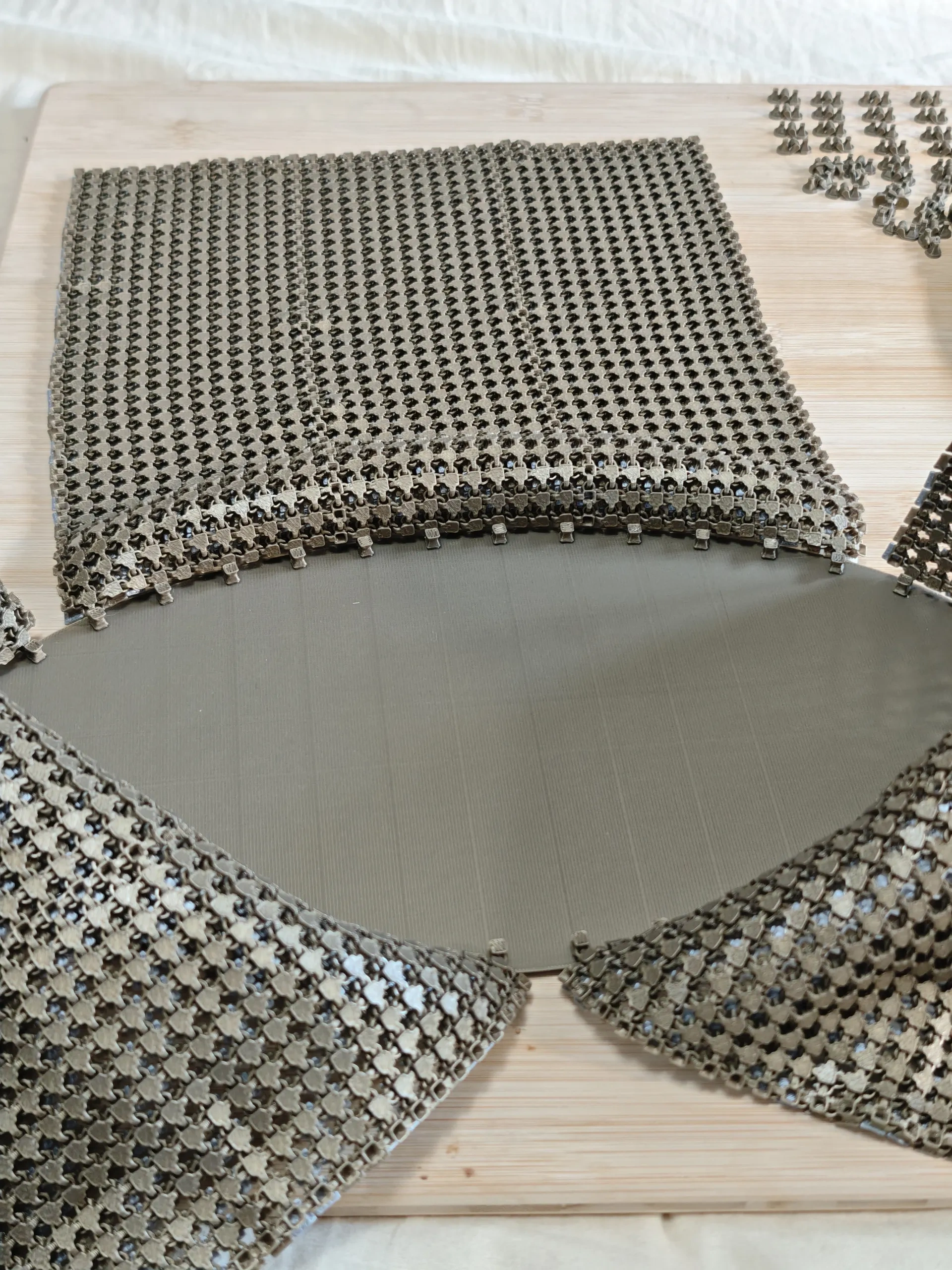

逐个将面料底部的连接帽和底板上的突起相扣。请注意面料在底板上的摆放。先将三块面料都在底板上放置并确定无误后再开始安装。

注意连接帽扣入的方向，如果不小心扭了90度安装，小心的把连接帽取下后重新安装。

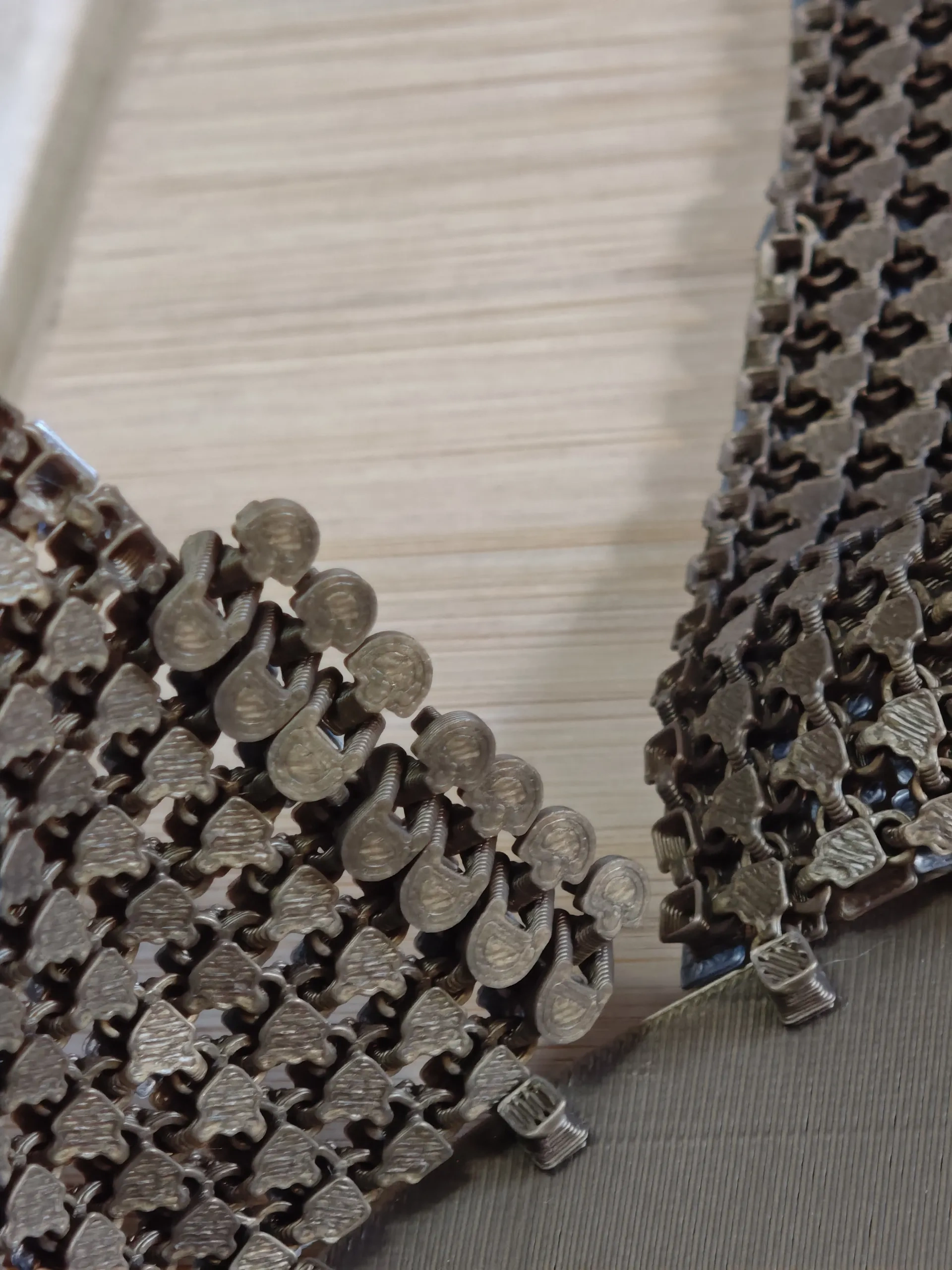

用连接器将面料相互连接起来。首先将连接器安装到一边的面料上，再将另一边面料扣在连接器上。注意不要扣错位了。

安装好提手环。注意提手环的间距和左右对称性。

安装上买来的提手。你的3D打印锁子甲手提包就做好了！

设计思路

这个包是我制作的flex fabric柔软布料系列中的一个作品。在刚接触到3D打印柔软布料（Fabric）的时候，我就开始考虑如何能够将柔软布料扩展到大于打印板的尺寸，以及如何制作出具有立体结构的柔软布料作品。

在尝试了一些方法，以及研究了包括NASA布料在内的一些布料设计之后，我发现如果将布料单元的内部掏空，做成一个插槽，就可以将形状对应的插片插入插槽。只要制作具有两个插片的连接件，就可以将多片布料连接在一起。基于这个想法。我开发了这套插槽/插片 flex fabric系统。通过可定制的布料单元，以及与之对应的连接件，单面插片，连接环，底座等等，可以用它制作出各种各样的斜跨包，手提包，手袋，像素拼贴画等等。当我对用flex fabric制作更大的作品更有信心之后，我也会尝试用它制作一些可穿戴的作品，探索3D打印布料的不同可能性。

在研制这个作品的过程中，布料本身的强度是一个研究重点。在这个系统的开发早期，我常常打印出一些测试布料，徒手把它们撕开，感受撕开它们所需要的力度，并观察布料从哪里断裂，从而判断布料连接处哪里还需要加强。这使得这种布料虽然结构十分精细，但是却具有十分好的承重性。在研究布料强度的过程中，我还偶然发现可以通过改变连接环的尺寸来改变布料的手感，从而让布料既可以做的非常柔软，也可以让它摸起来有种皮革的韧性。在后来用这种布料制作包包的时候，我尝试让包包具有一定的硬度，从而让包不至于因为过于柔软而不实用。

面料的多色打印也是我后来增加的特性之一。在这之前我尝试过让每个方块的颜色都通过单片插片来定制。但是在用这个方式制作了一些像素画后，我发现这个方法即容易出错也很花时间。于是我尝试直接在模型的最底下两层改变颜色。这样布料在获得了颜色的同时也把换色次数减到了最少----只需要四次换色就可以打完斜条纹的包----只会产生很少的竹屎。这让我更有信心利用AMS来获得具有花纹的面料而不必担心材料的浪费。

如果你喜欢这个作品，或者喜欢这个系统，请点赞，助力，留言发出你打印的手提包的美图，或是留下你的想法。这个系统是用我的业余时间开发的。到现在得到了许多很好的反馈和建议。你的喜爱将是我的动力！谢谢。
