洞洞板挂墙方案（C45导轨）

但也适用于预留M4孔洞的洞洞板（M4孔洞中心点距离为25mm）。

此方案可安装在任意平整的墙面，整体示意图如下：

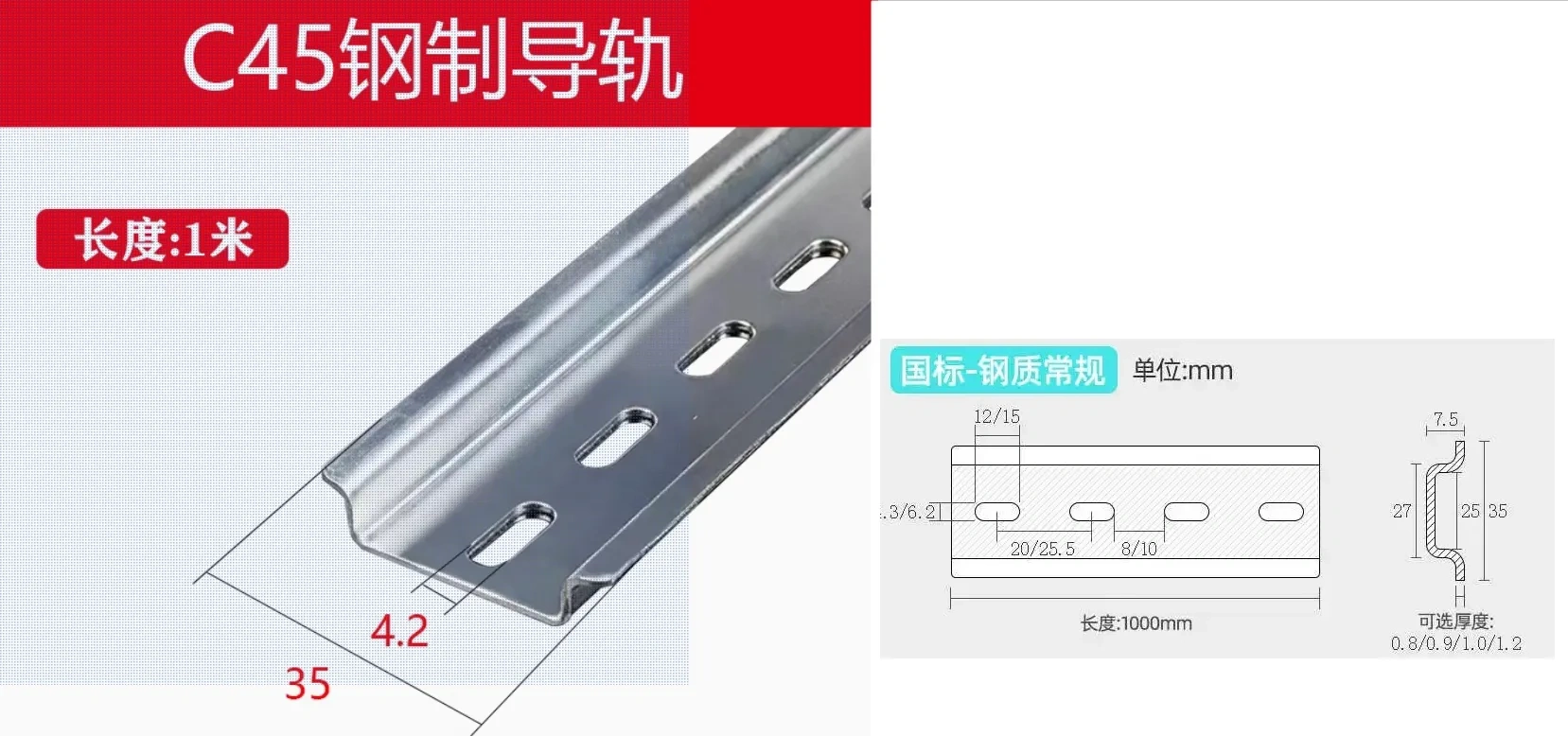

最主要的五金件是C45导轨，买国标款的就行。
长度按需购买，如果需要的太长买几段拼接来用效果也是一样的。
C45导轨的高度为35，内深7.5，厚度我用的是1mm（模型卡轨厚度预留1.4mm，选择其它厚度也可以），其余参数随意。

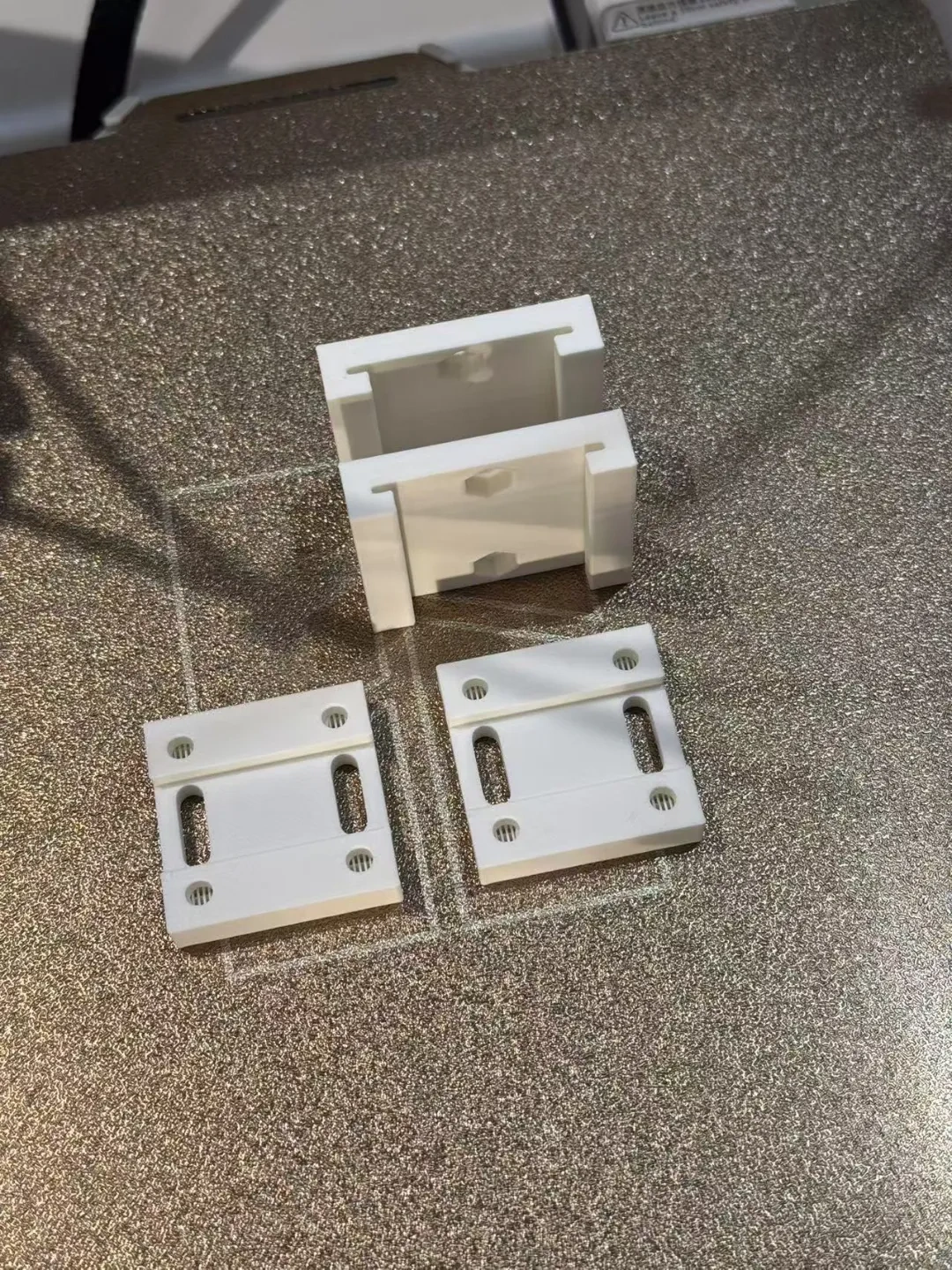

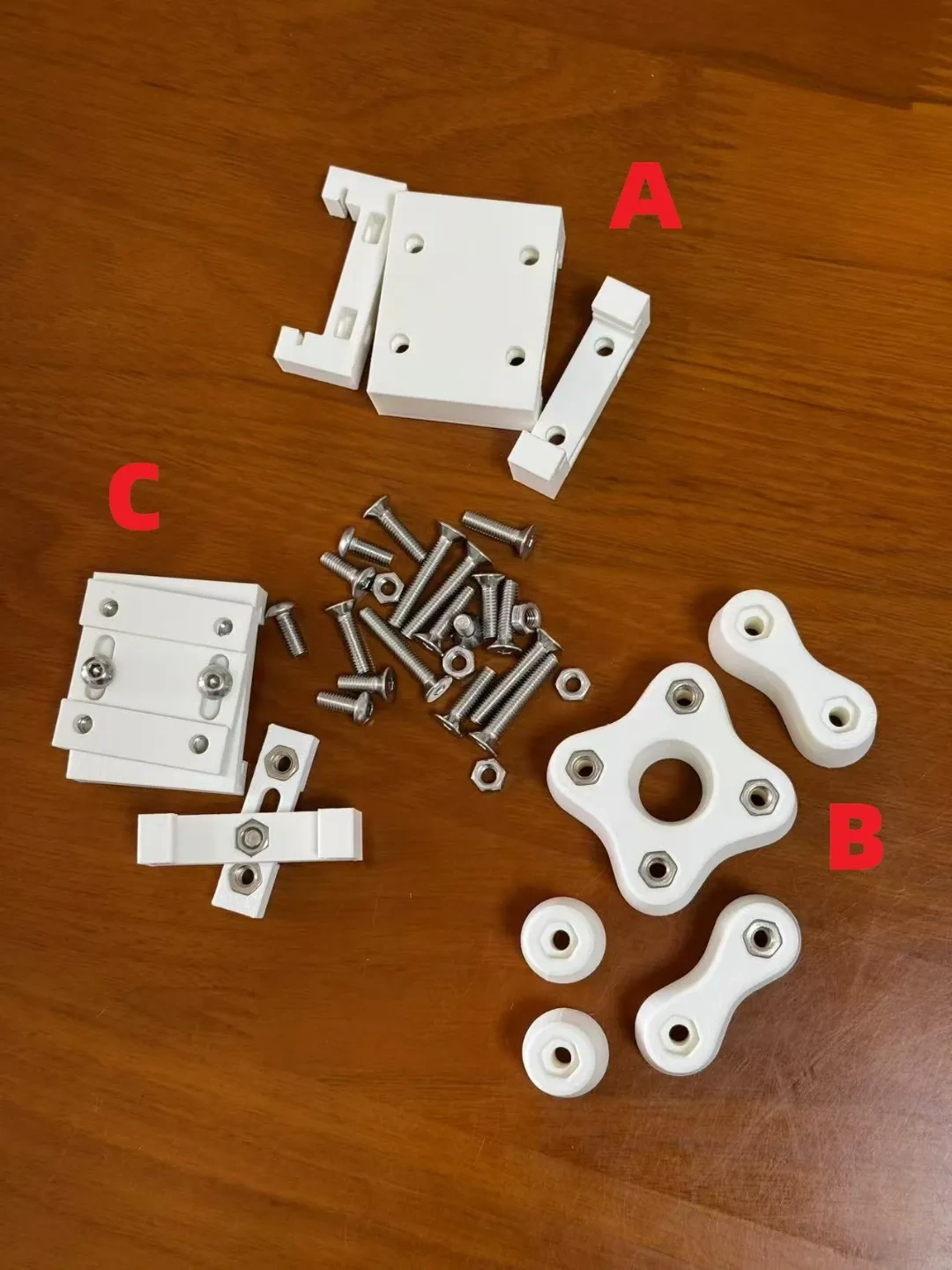

A模块配合导轨、M4x16沉头、M4螺母使用，只能安装在顶层，没装C模块的话整体的承重都会在这层。
洞洞板安装在A模块的上方孔洞，下方孔洞是为了对称设计冗余多出来的，实际用不上。

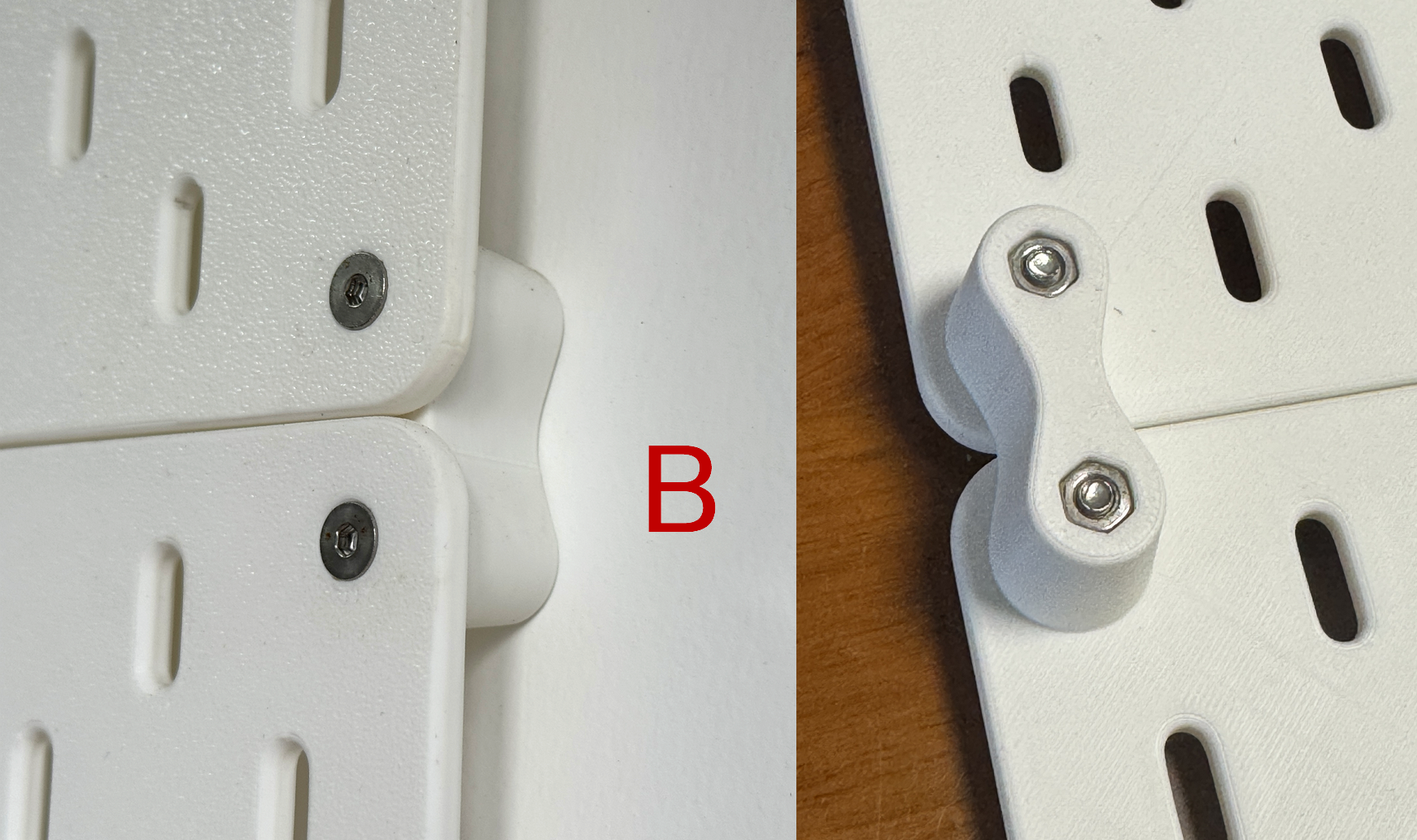

B模块配合M4x25沉头、M4螺母使用，起到连接洞洞板和靠墙的作用。

C模块配合M4x10圆头、M4x12沉头、M4螺母使用，起到加固和分担承重的作用。
C层并不是必要的，只装2、3行的话可以选择AB、ABB的方案，当行数太多时建议隔行使用C层。

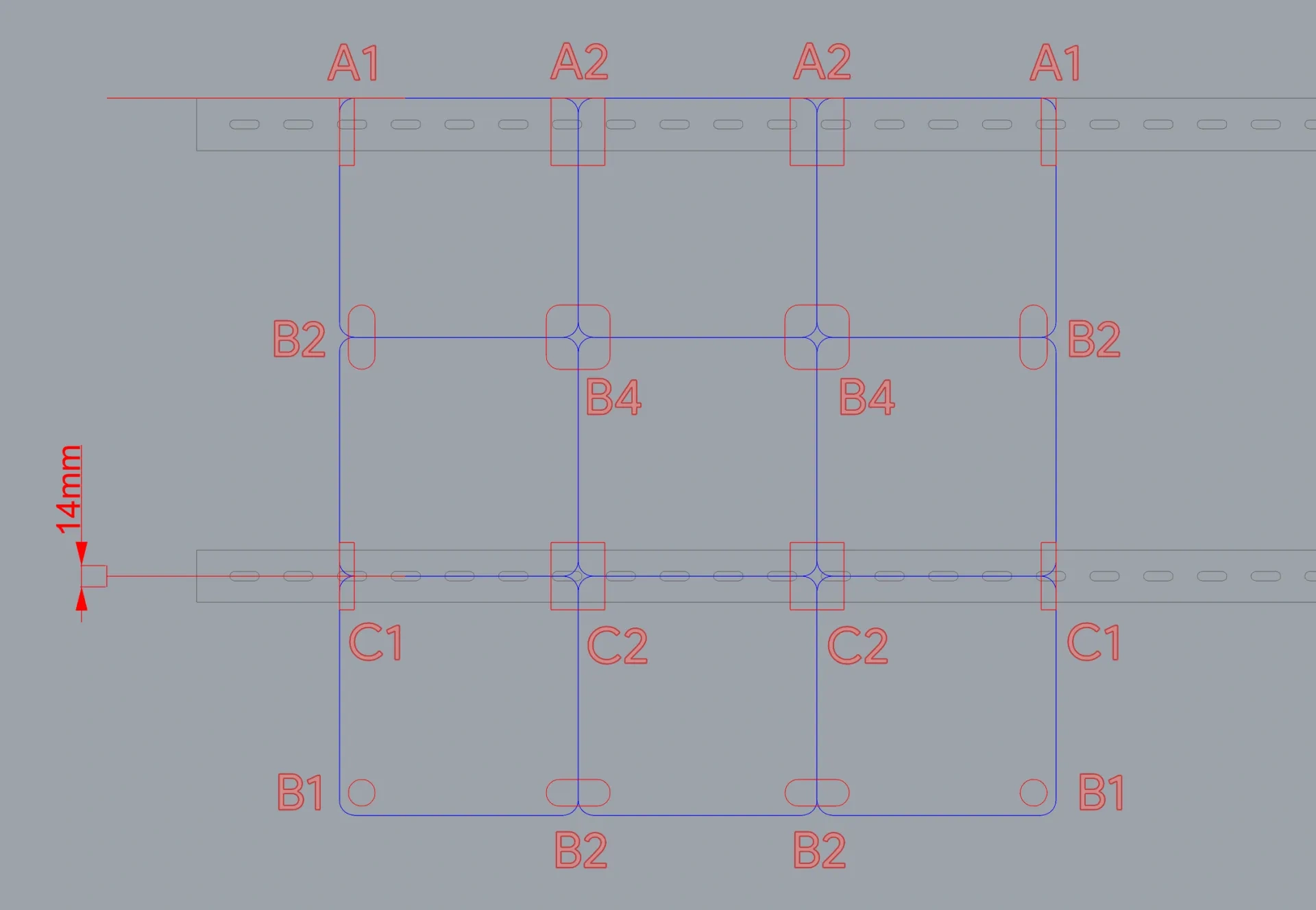

C层导轨安装时，导轨的中线定位为两板的交界线，两条线并不需要完全重合，有14mm的容错高度。

安装完成后洞洞板的离墙距离为20.4mm。

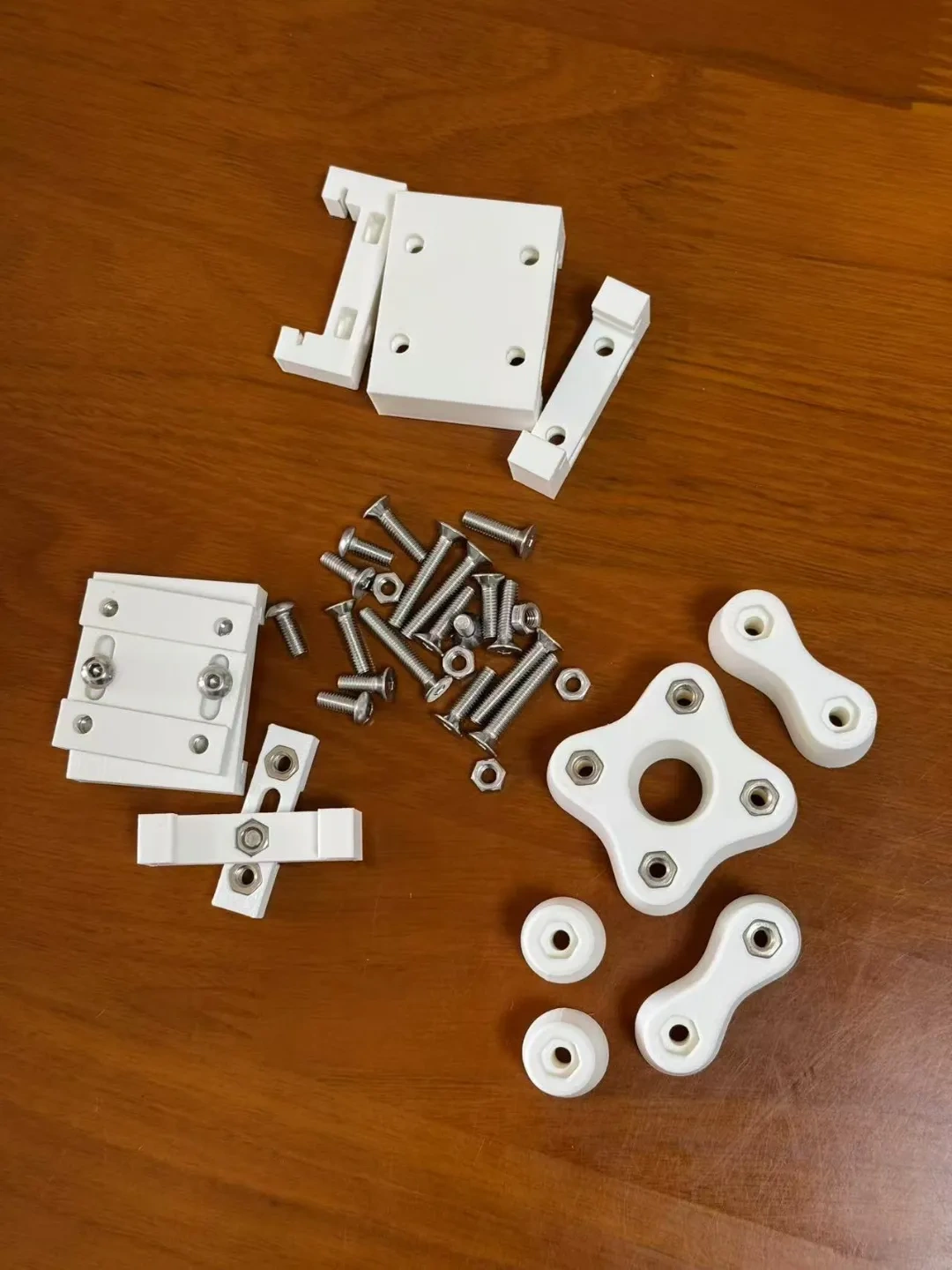

所需五金件汇总：
C45导轨、
M4x10圆头螺丝、
M4x12沉头螺丝、
M4x16沉头螺丝、
M4x25沉头螺丝、
M4螺母。
螺丝每种备50颗、螺母100颗就可以装很大面积了。

2025-02-02：新增B3模块。
2025-04-14：调整A2模块大小使其不会阻挡临近的孔洞。

2025-06-22：新增25mm间距的模块A，如果下方导轨定位精确的话，可以用其替换模块C。

2025-11-18：新增B模块v2版本，适用于配搭自攻螺丝使用实现加固效果。

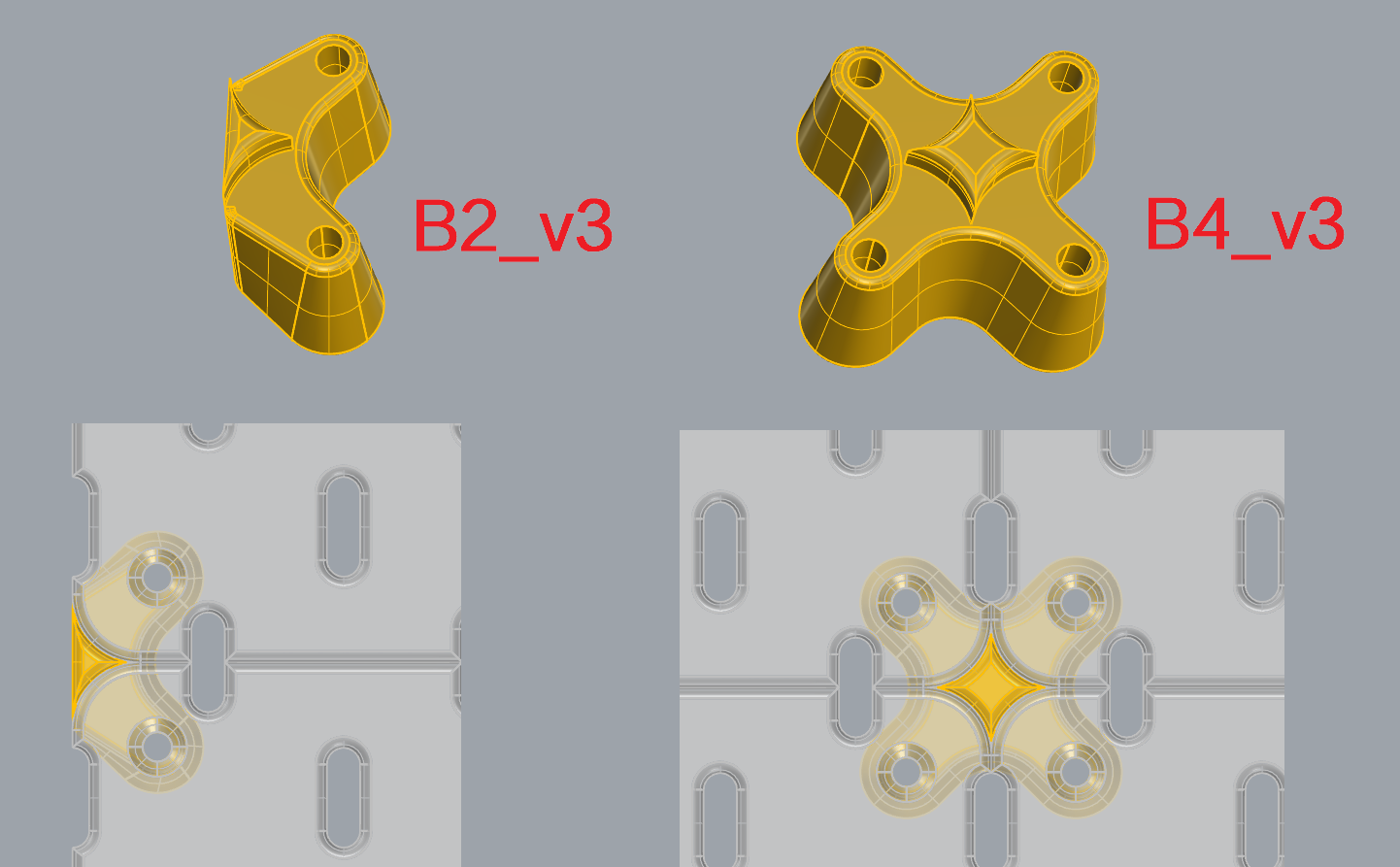

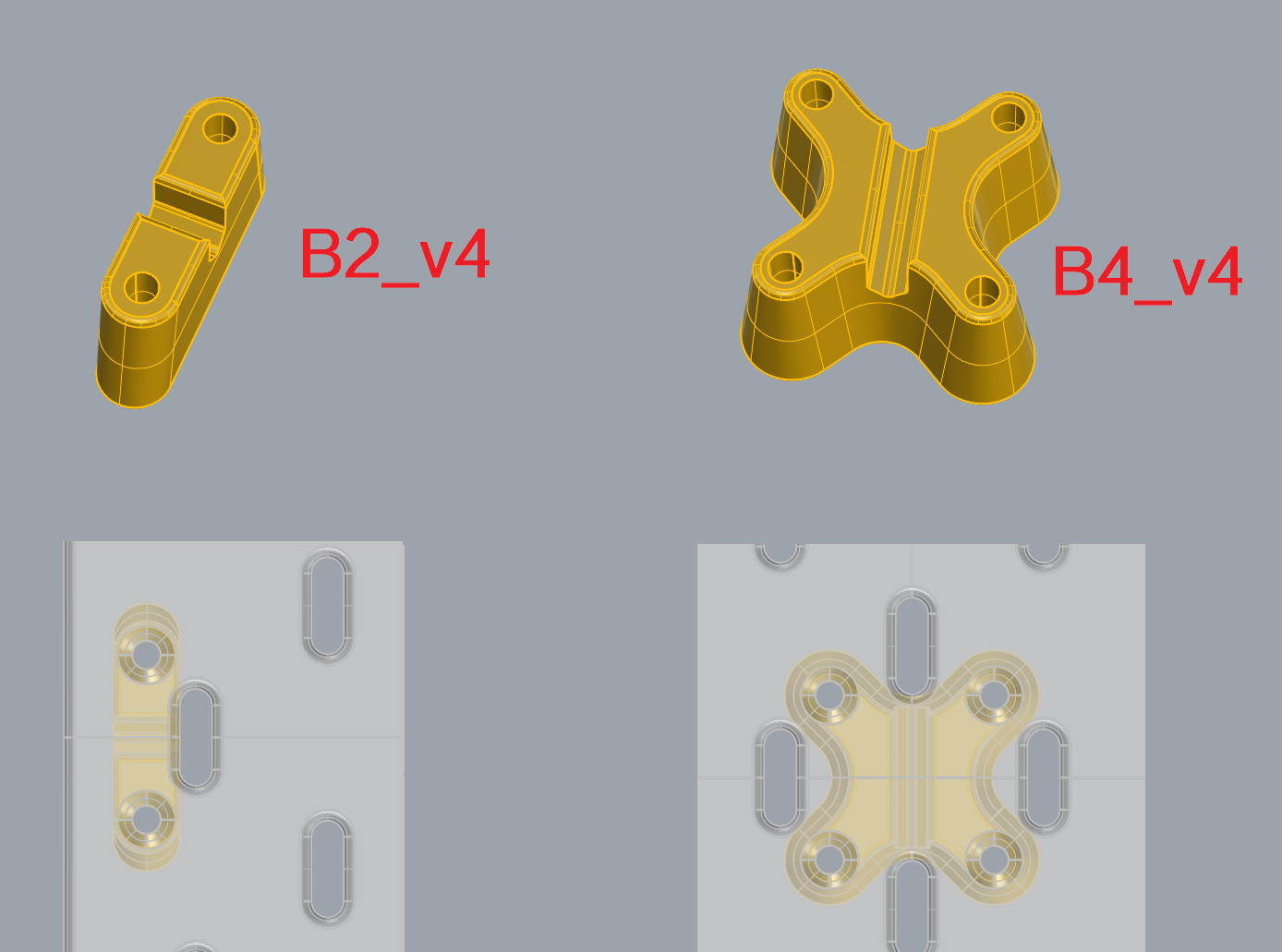

2026-06-28：新增B模块v3、v4版本，可解决全孔洞版本的干涉问题。
