前期做了一款拓竹X/P系列废气外排连接件，完美解决了打印机连接外排气管道的问题，已得到了很多人的验证。
    为了达到外排的同时兼顾美观、防污染物倒灌、防雨水倒灌以及冬天保暖的问题，针对末端安装止逆阀配合其他部件封闭缝隙。

欢迎尝试拓竹P/X废气外排连接件：[https://makerworld.com.cn/zh/models/635096#profileId-573672](https://makerworld.com.cn/zh/models/635096#profileId-573672)

或点击主页

• 适用条件：

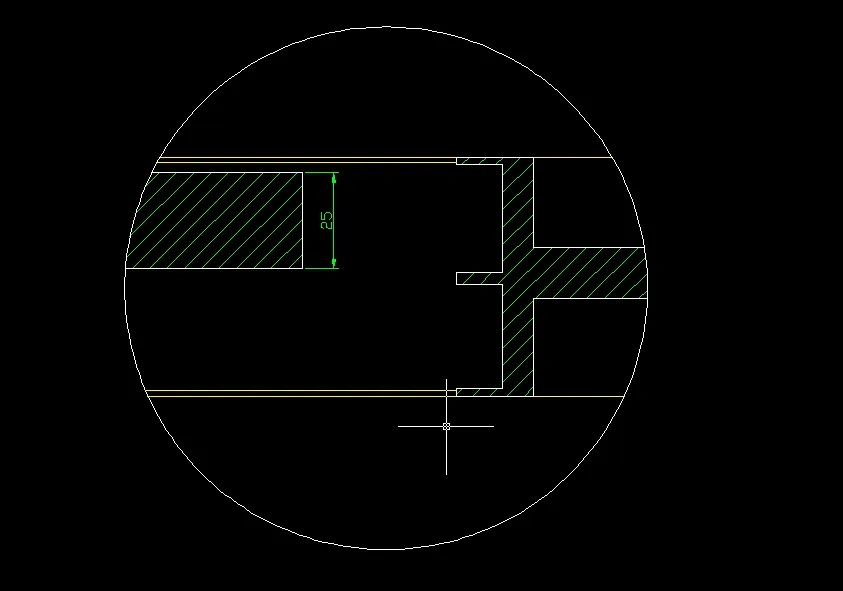

  本方案特别适配推拉窗缝隙排气，适配窗扇厚度为25mm。具体局部截面尺寸如下（右侧缝隙）：

  方案中的管道尺寸与原废气外排连接件保持一致。

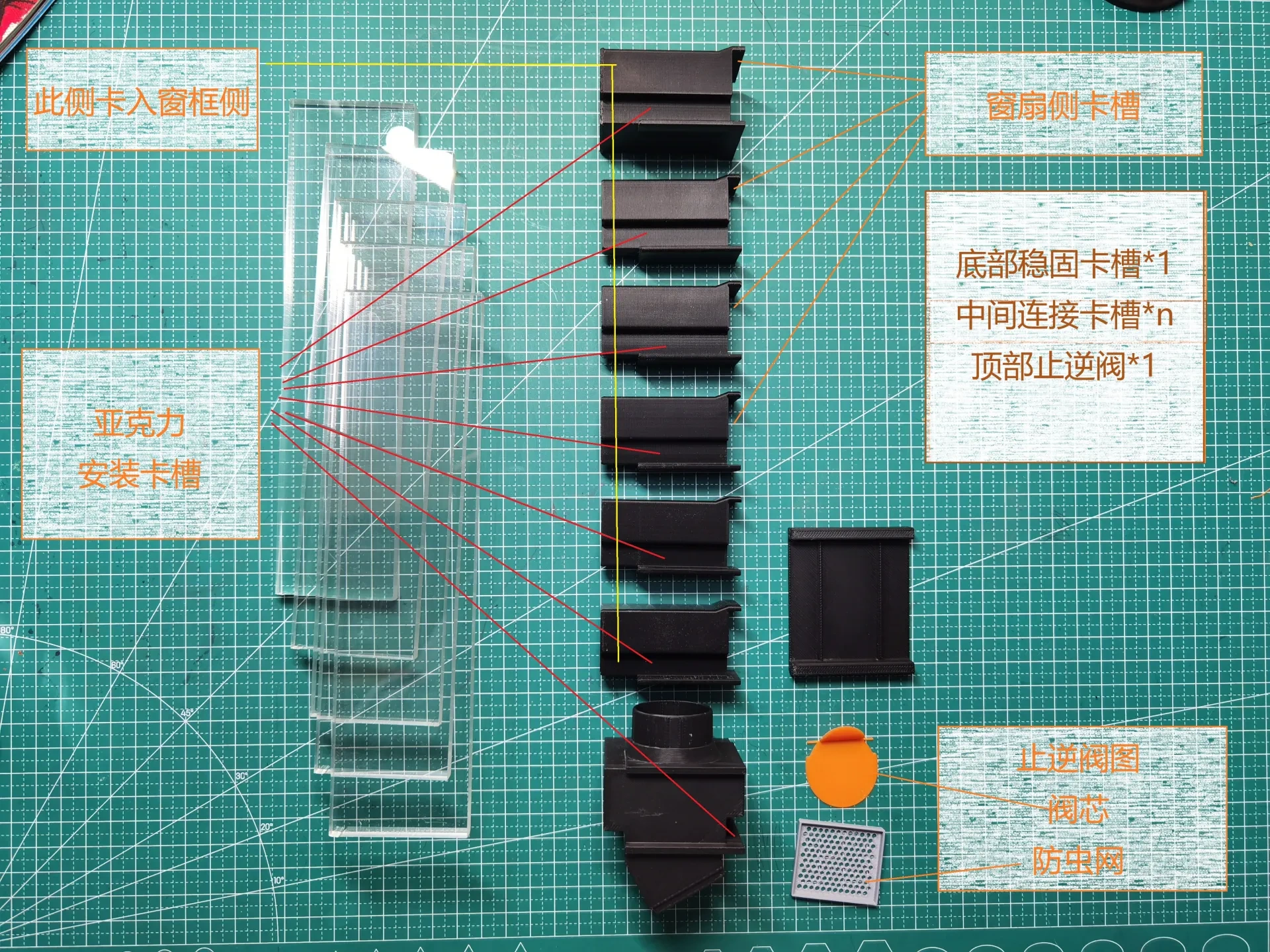

• 重点产品介绍：

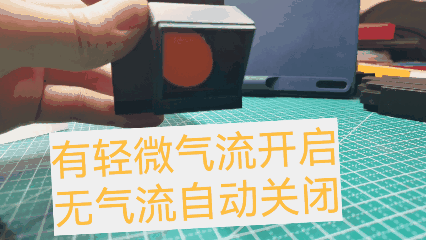

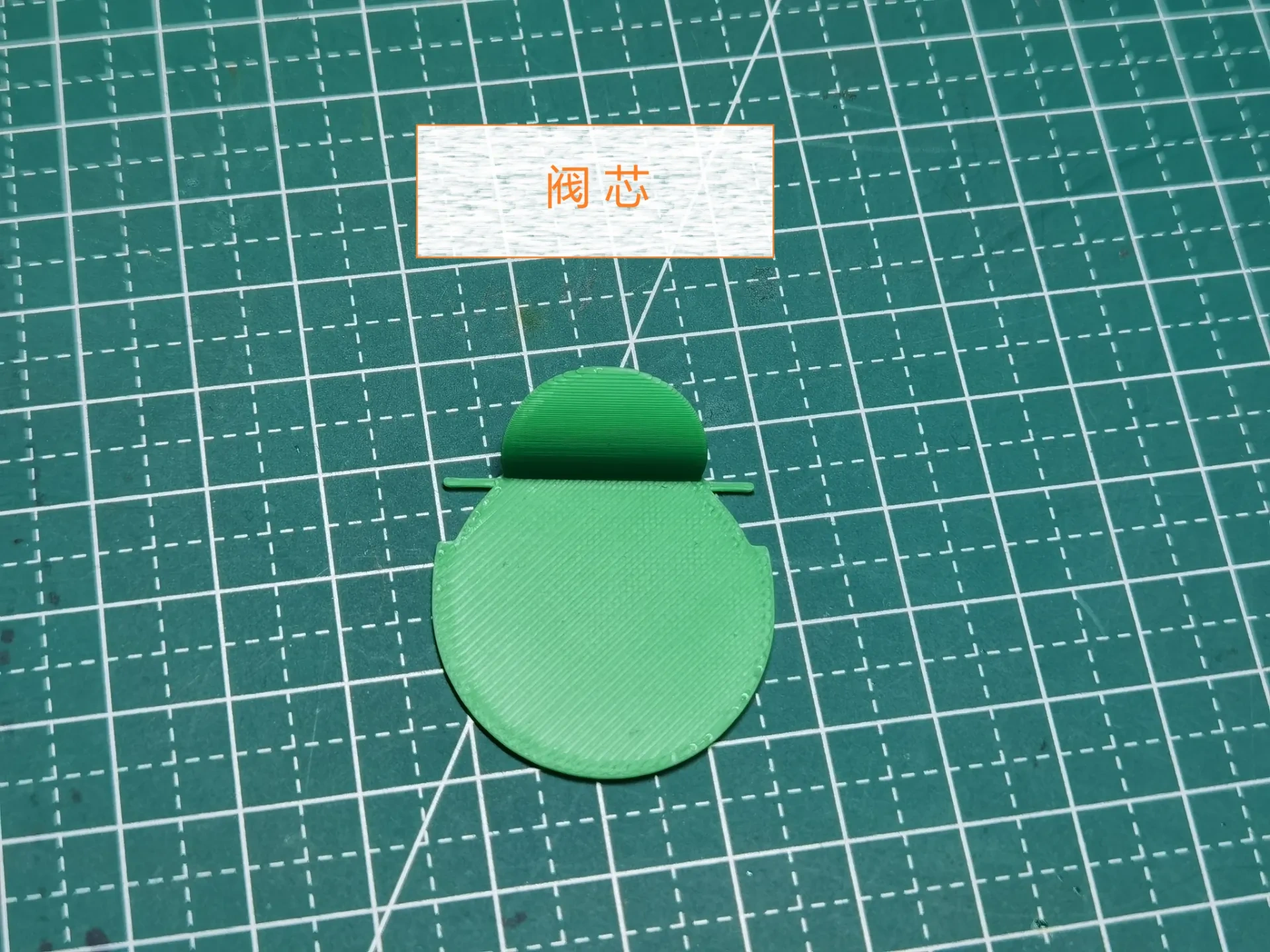

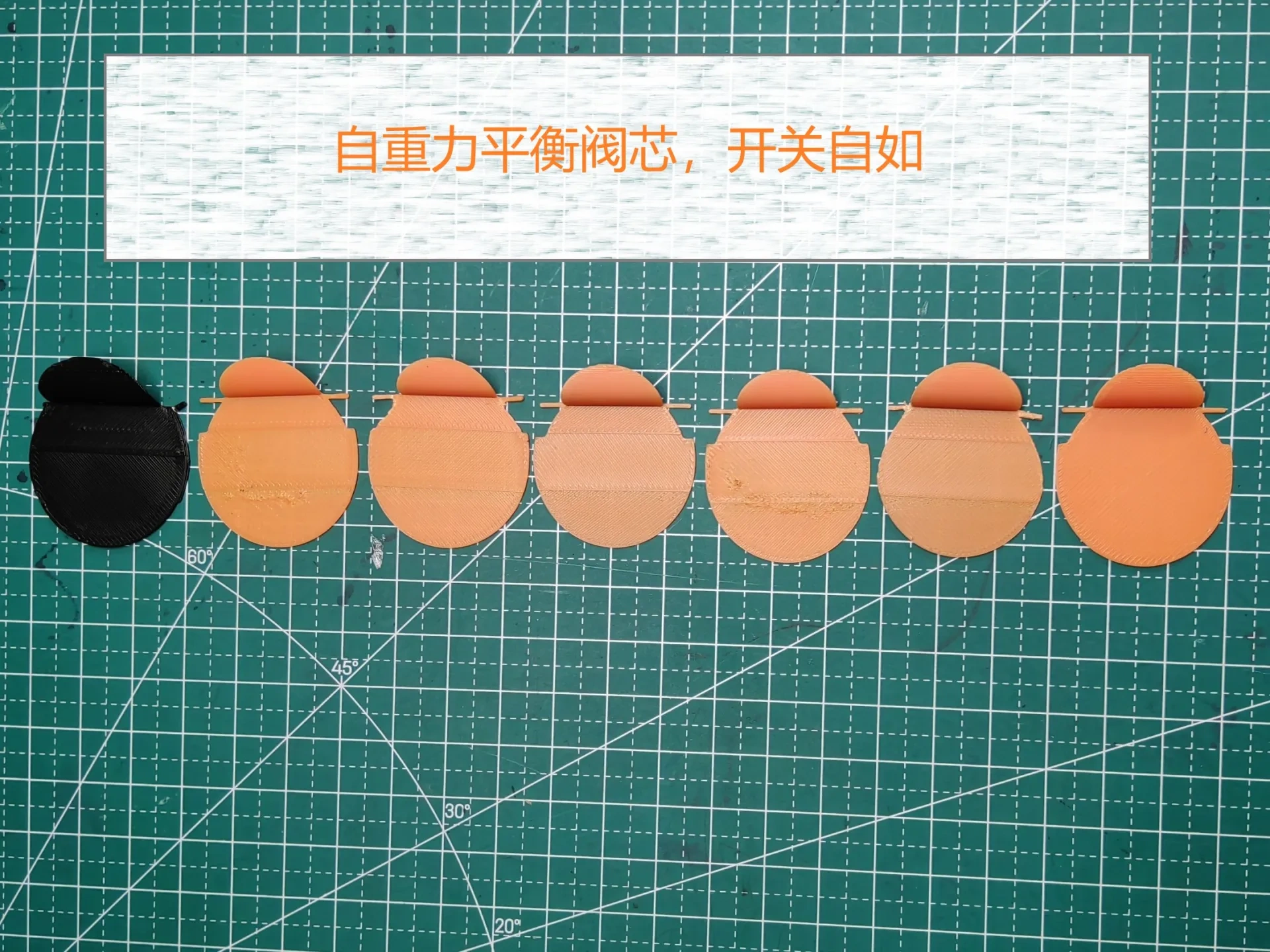

  止逆阀：止逆阀阀芯经过多代优化，确保无气流状态下能够依靠阀芯的重力平衡自动关闭。当正向有微弱气流时，能够打破平衡轻松开启；在逆向气流存在时，阀芯将紧闭，保证密封性。外侧安装防虫网，有效阻止虫卵进入。

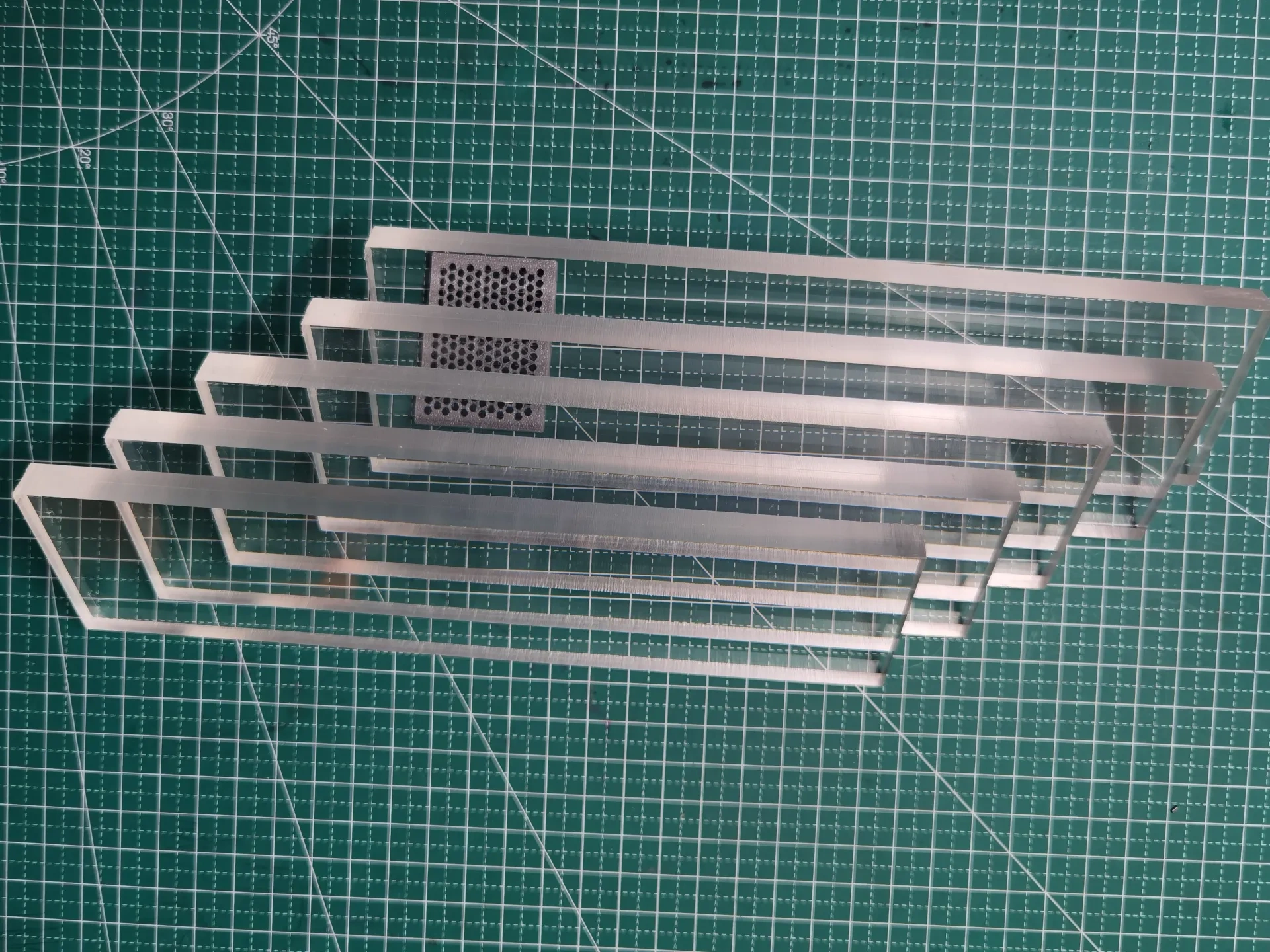

• 其他配件：为了达到经济、坚固、透光、密封、不占地的目的，采用顶端止逆阀排气，下方使用厚度10mm规格（实测9.3mm）的亚克力高质量板材，亚克力板材间使用卡扣固定，底部安装稳固卡槽。
  （20cm*5cm厚10mm 5块板约6-7元）

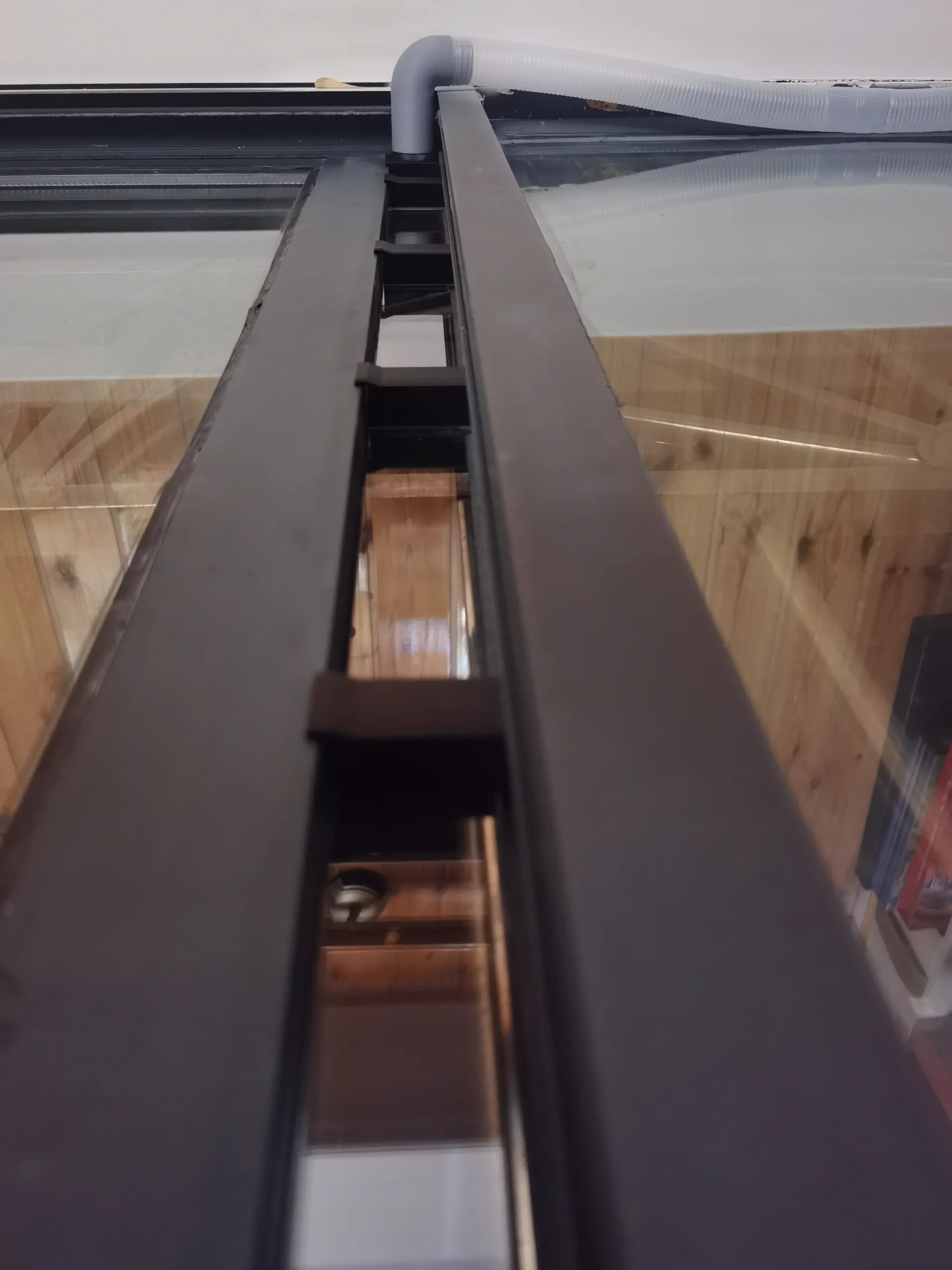

• 最终效果：严丝合缝



• 打印注意事项：

  1、由于排气末端情况众多，注意此方案中的模型的适用尺寸。

  2、注意区分左排气和右排气，方案中图片均为右排气，打印配置1中有双侧均可供选择。

  3、阀芯不分左右，在打印打印配置2中。

• 关于后续：

  有想法的可以联系我，持续更新
