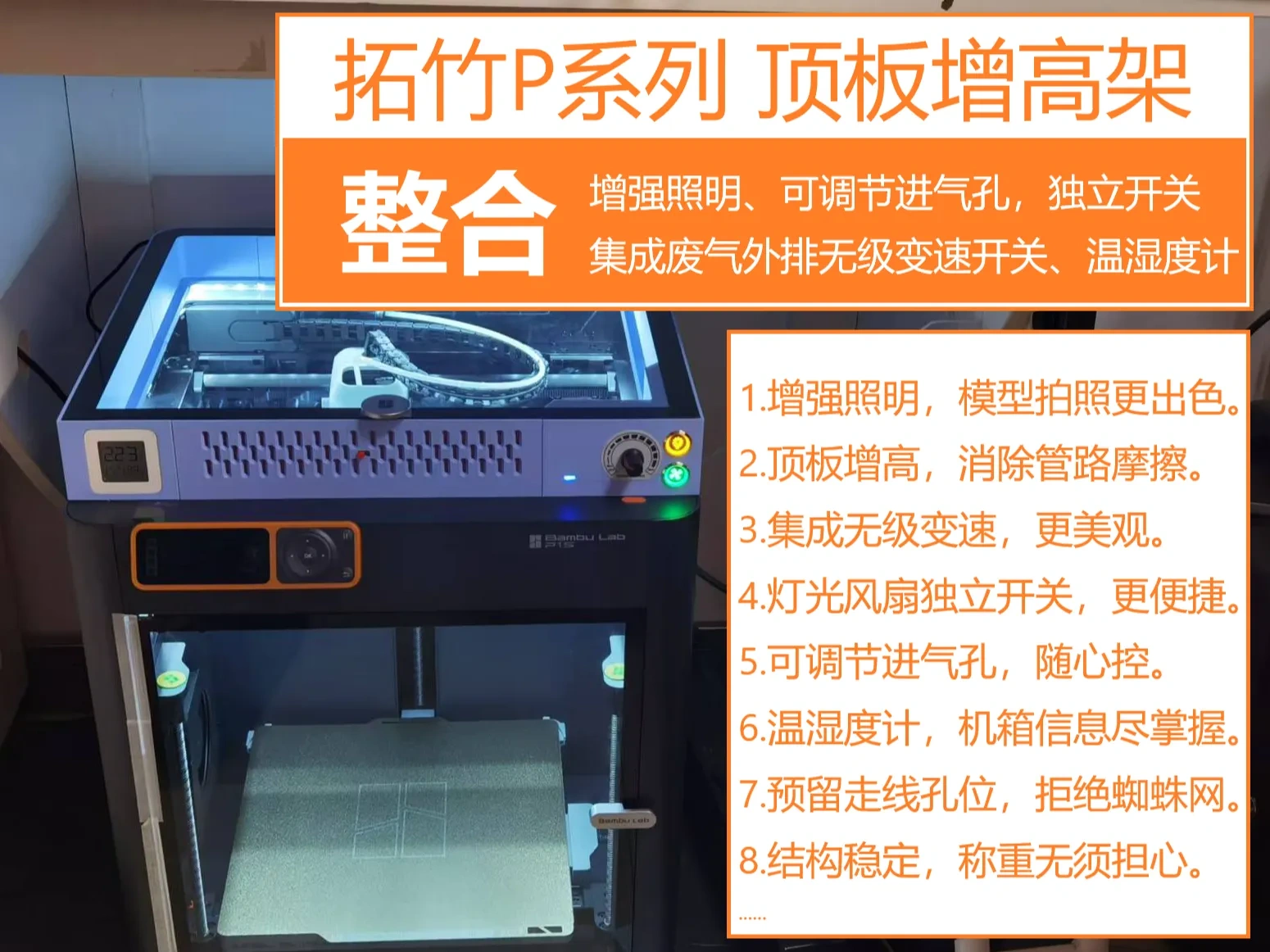

拓竹P系列顶板增高架，专为提升而设计，高度5.2cm，让空间更加整洁有序。本产品集成了多项功能，不仅实用，更添科技感。

• 成本构成
  1、自锁带灯带图案开关：×2，规格16mm 3-6v    ，每个约13元（P）。
  2、P1打印机LED灯带：1.5米，价格区间6-13元（P）。
  3、小米智能温湿度计2：约25元，搭配小米音响/智能网关，可随时随地查看温湿度情况，配合米家智能插座可实现自动化控制。
  4、无极变速开关：参考主页废气外排连接件中的强排风扇开关。
  5、耗材：总重量500多克。

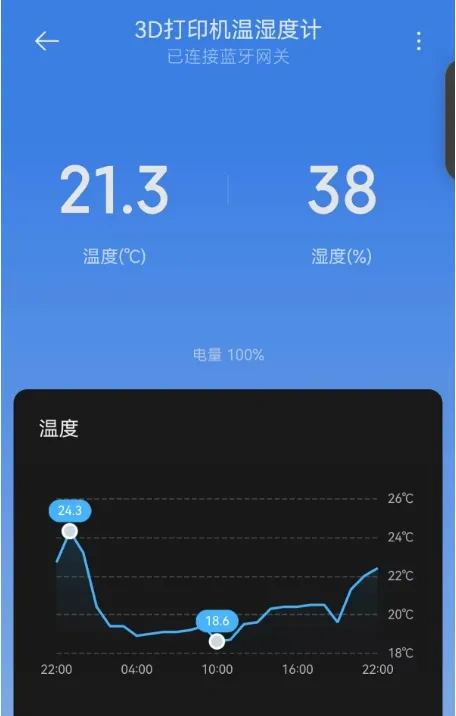

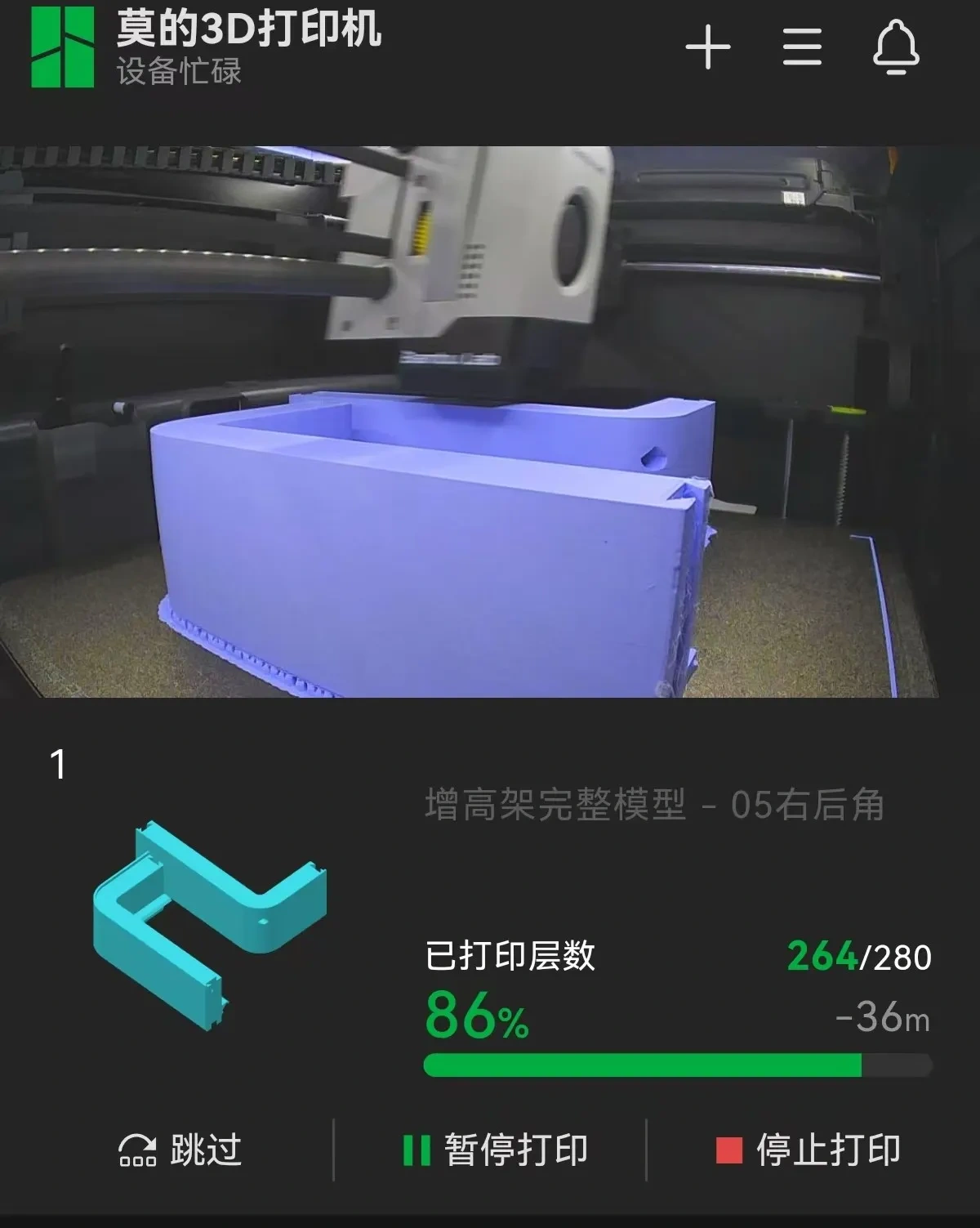

  温湿度计米家接入、手机软件摄像头效果图如下所示：





• 装配指南
  步骤一：安装四周燕尾榫连接件，操作简便快捷。

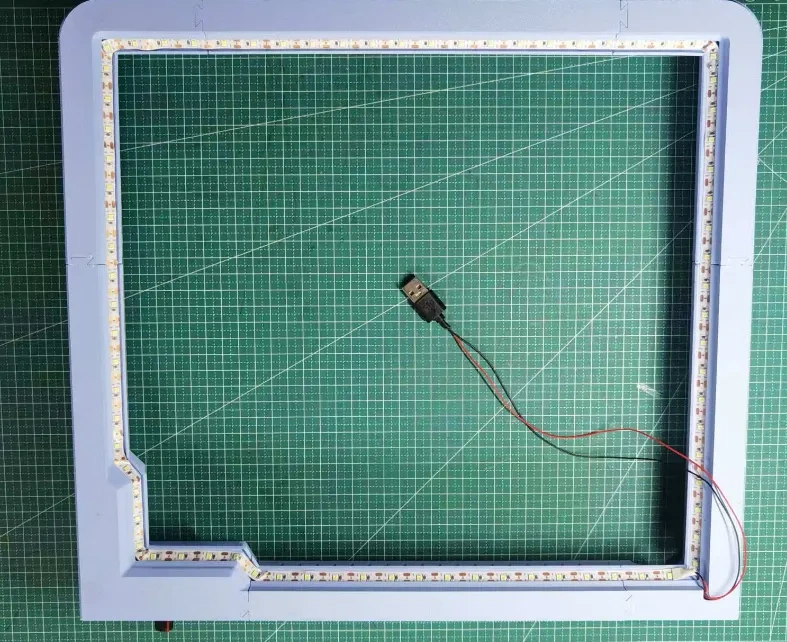

  步骤二：确定灯带接电方式，并将灯带粘贴于灯槽内，剪去多余部分。

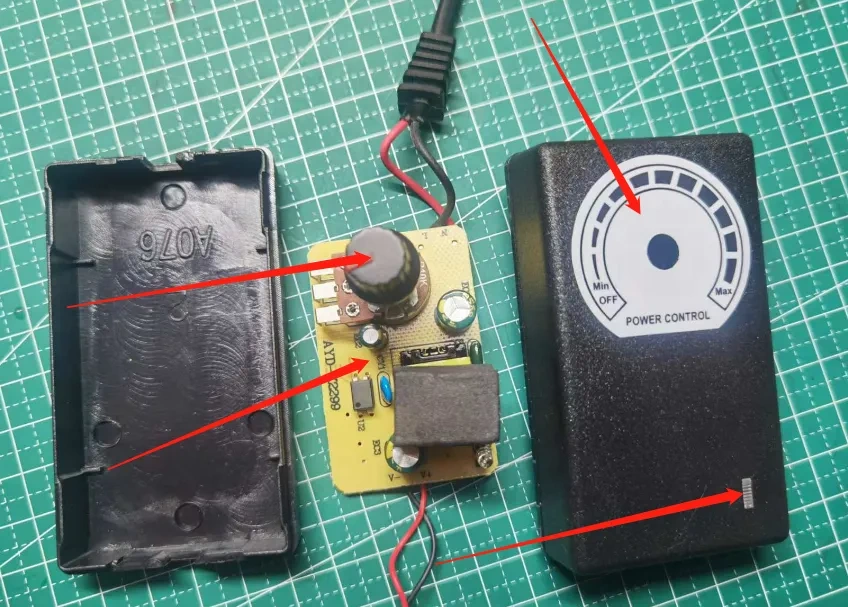

  步骤三：拆解无级变速开关，取下旋钮帽、电路板、指示灯透光件及面板粘贴纸备用（使用美工刀小心铲下）。

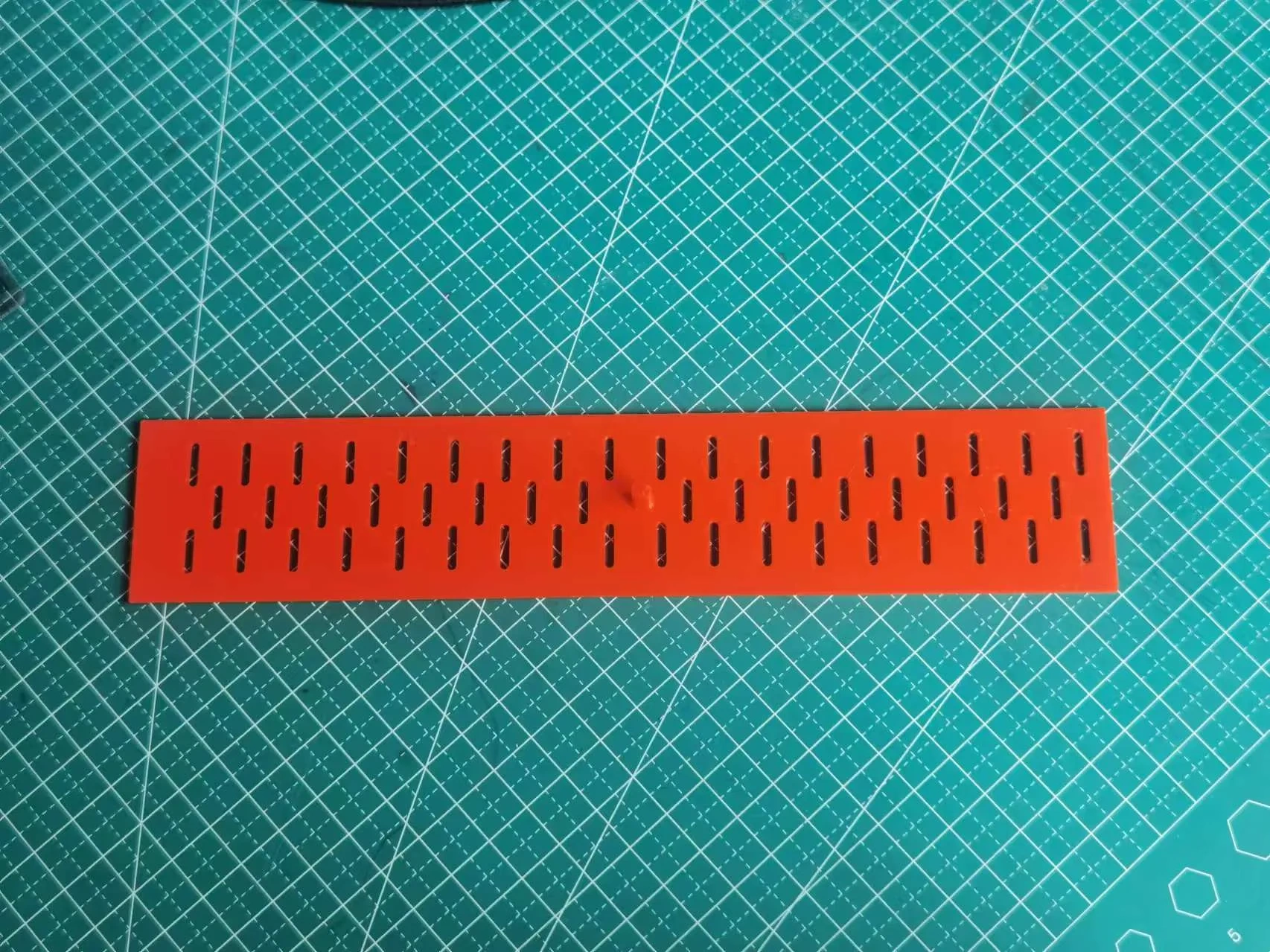

  步骤四：安装进气孔部件的阀门及后盖板。

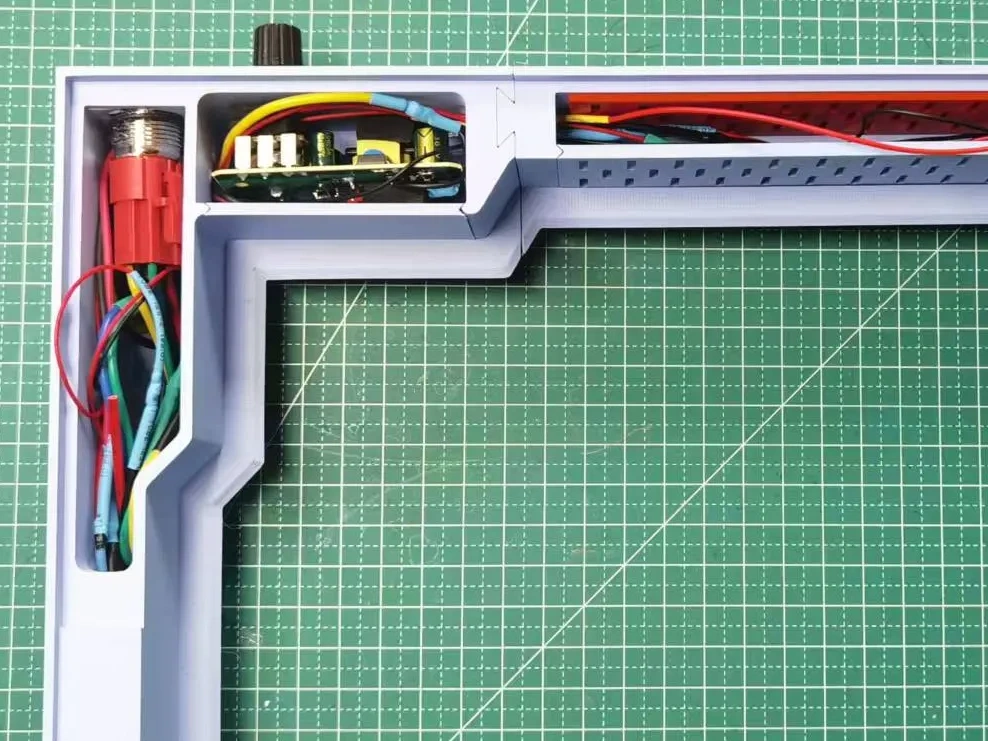

  步骤五：穿线并依据接线图接线，从下至上安装开关。
  步骤六：依次安装指示灯透光件、开关盒后盖板、开关盒上盖板及进气孔部件上盖板。
  步骤七：粘贴面板粘贴纸，完成整机安装，并通电测试。





• 灯带接电：
  推荐方式：使用机箱内预留的USB口供电（打开上盖板，前侧中间位置），剥开废旧数据线，保留红黑电源线。
  备选方式：替换机箱内原有照明灯插头（打开上盖板，机箱左前侧胶布下）。
  走线：通过增高架左前角与右前角的预留孔位进行。

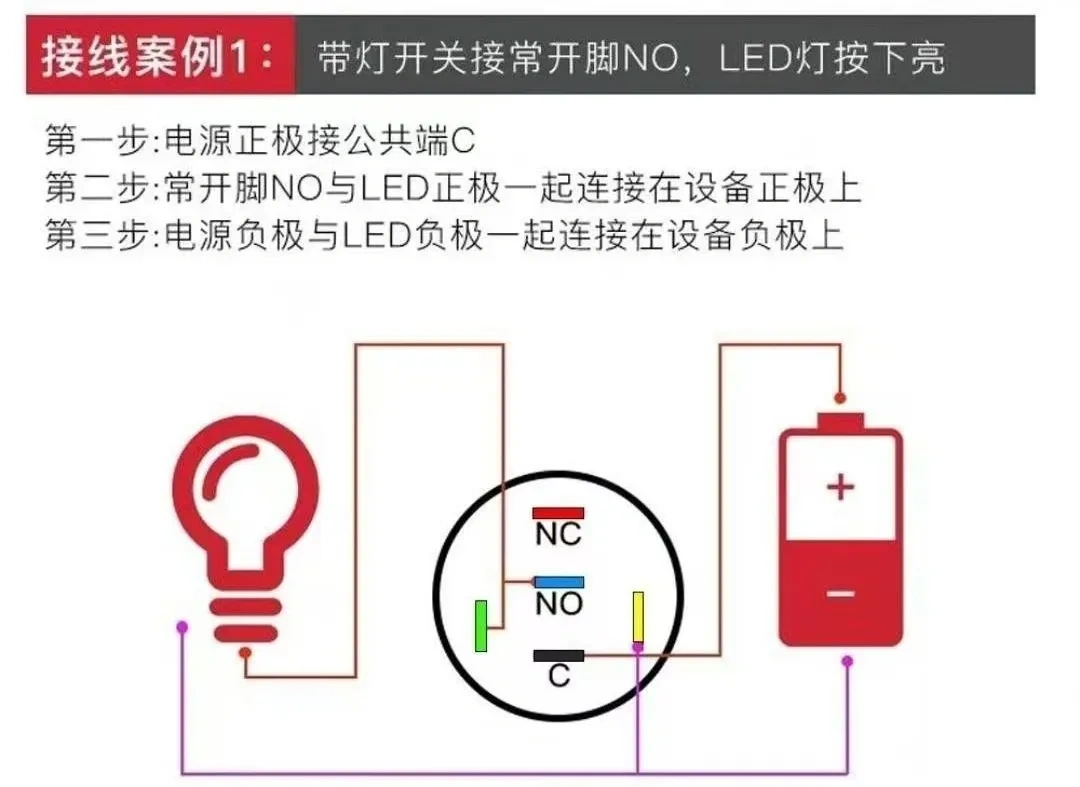

  开关接线：依据开关接线图接线。

• 风机无极接电：
  风机侧连接：在距离开关3-5厘米处间断弱电线，从增高架左侧穿线。线路不足时，可使用废旧USB线中的黑红线续接。
  开关接线：依据开关接线图接线。
  强电侧延长：准备合适的强电电源线，从增高架右侧穿入，剪掉无极开关的强电插头，完成续接。





• 温馨提醒：
  1.线路连接处如有条件，建议焊接以增强稳定性；无法焊接时，务必用胶布粘牢，有热缩管可以使用热缩管。
  2.无级变速开关接电时，请将带220V插头的强电侧留到最后接线，避免接错。
  3.接线时请对照开关接线柱与线路颜色，确保正确无误。
  4.打印过程中可能受材料、温度、湿度、风速等因素影响，如需帮助，留言沟通。

  5.点赞收藏>准备配件>准备辅材>打印>接线>安装



• 更新：进气孔后挡板卡槽问题
