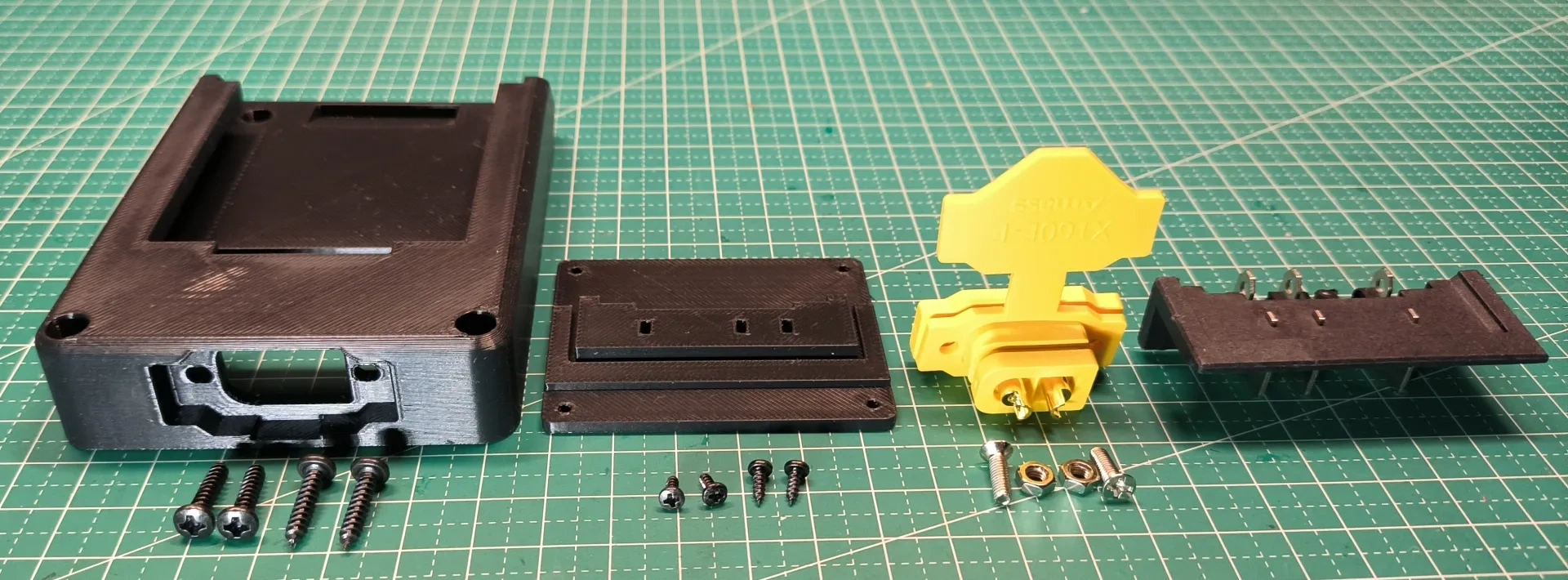

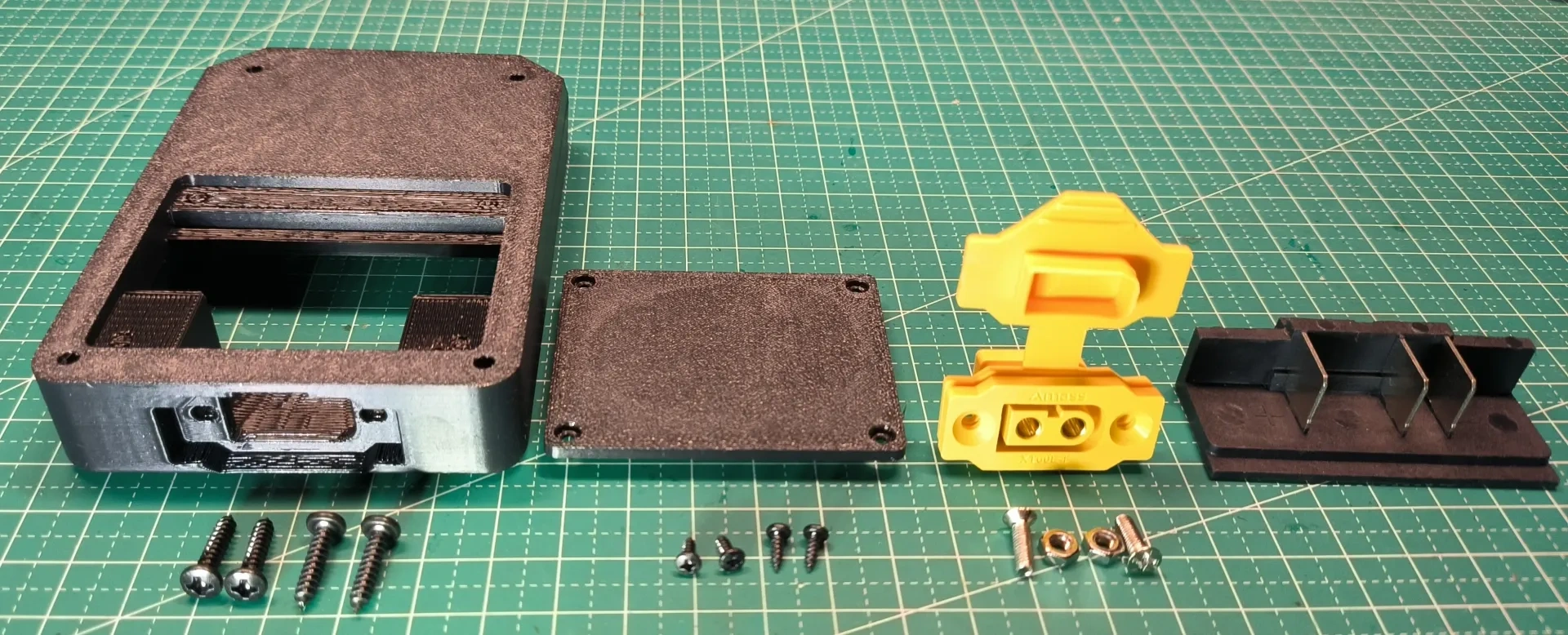

我设计的东成电动工具电池取电座，首先是XT60E-F接口的取电座，如下图全家福：

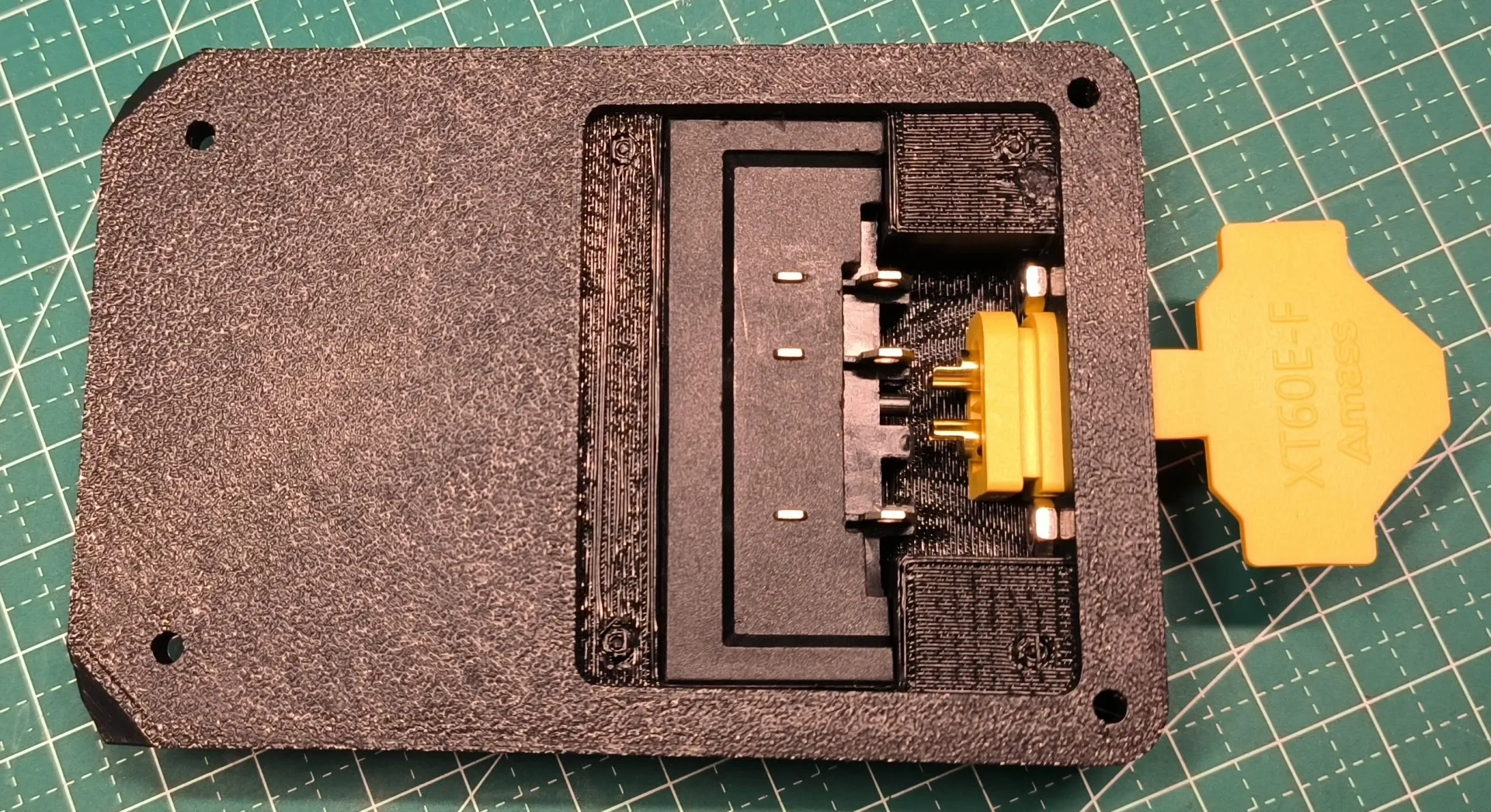

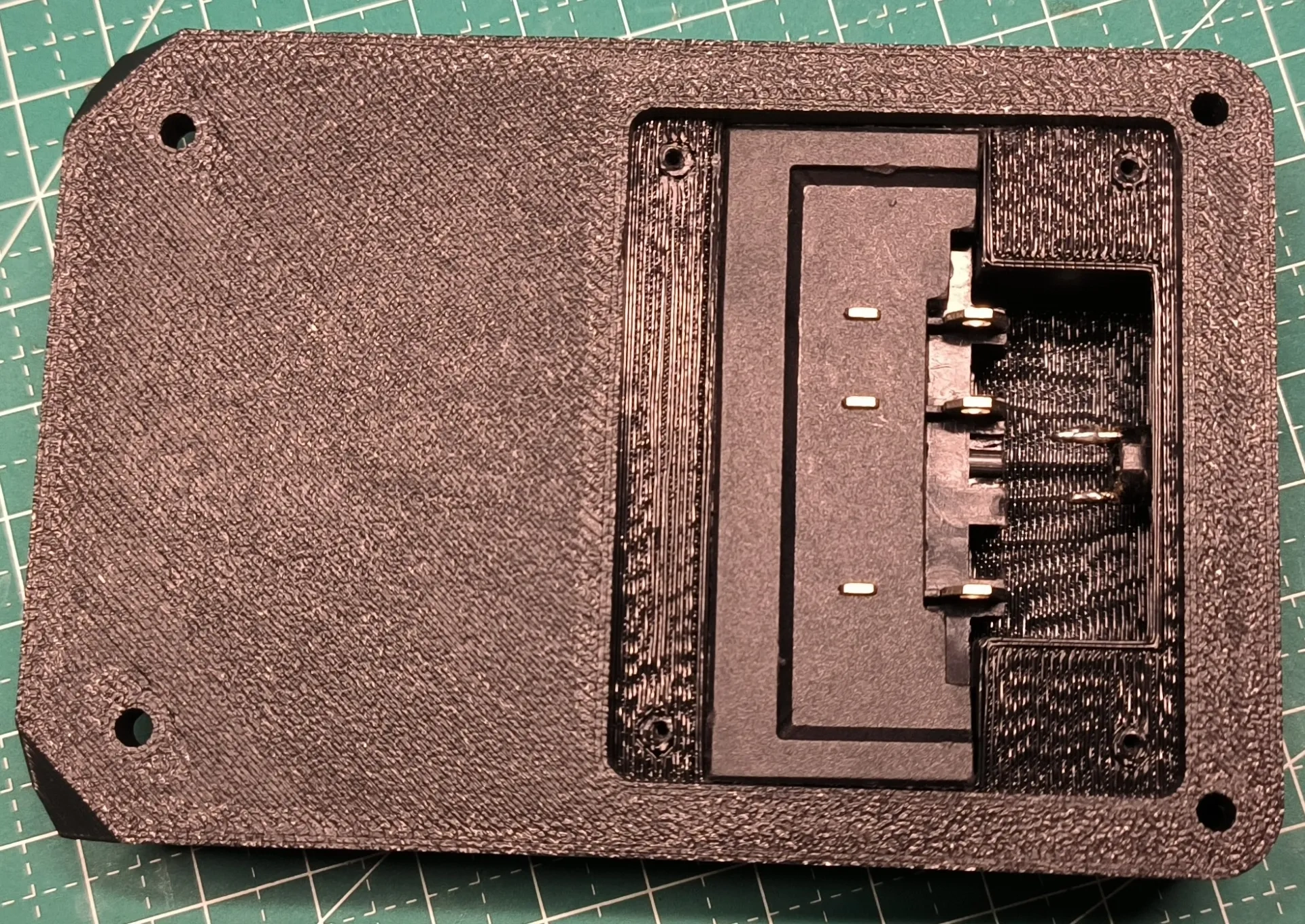

其中，XT60E-F和东成电池取电插脚及螺丝需要购买，固定XT60螺丝M3*10(最好是M3*15)不锈钢十字平头螺丝和螺母，下盖板是M2*6铁黑大圆头自攻螺丝，固定取电座的是M3*14铁黑大圆头自攻螺丝。装配如下图：

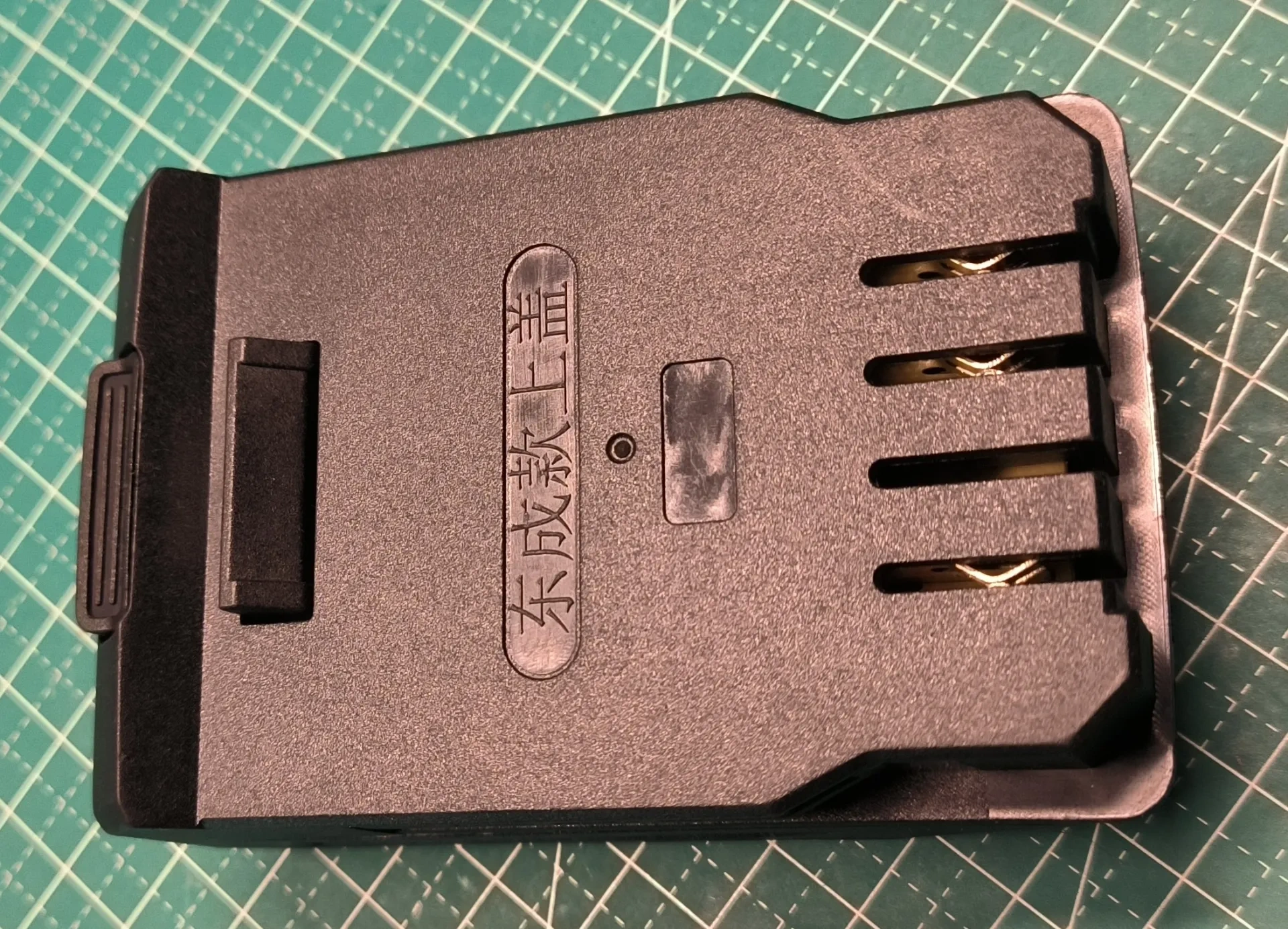

XT60E-F安装时有点紧需用点力。下图是测试用的东成转换座：

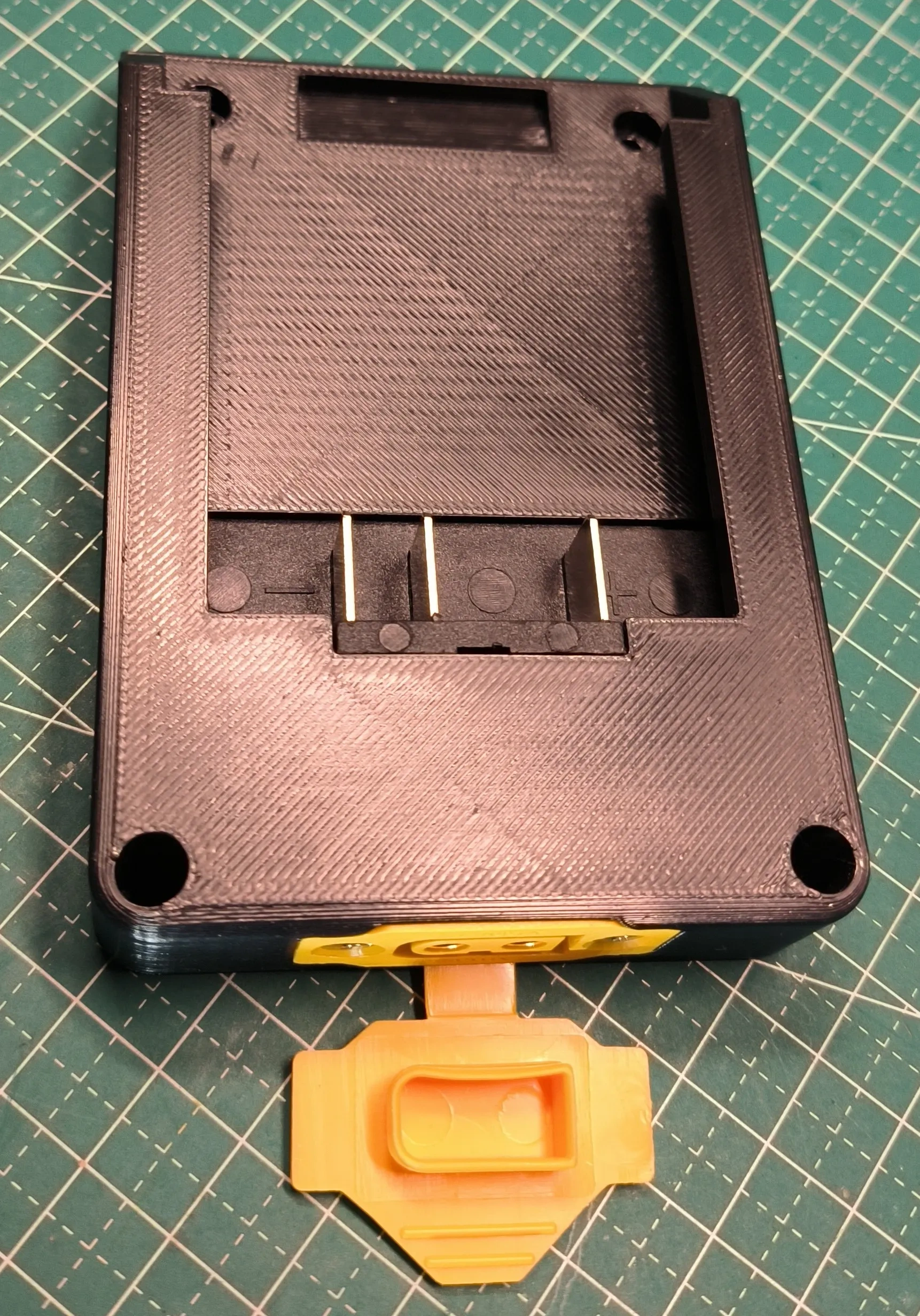

插到转换座上的效果：

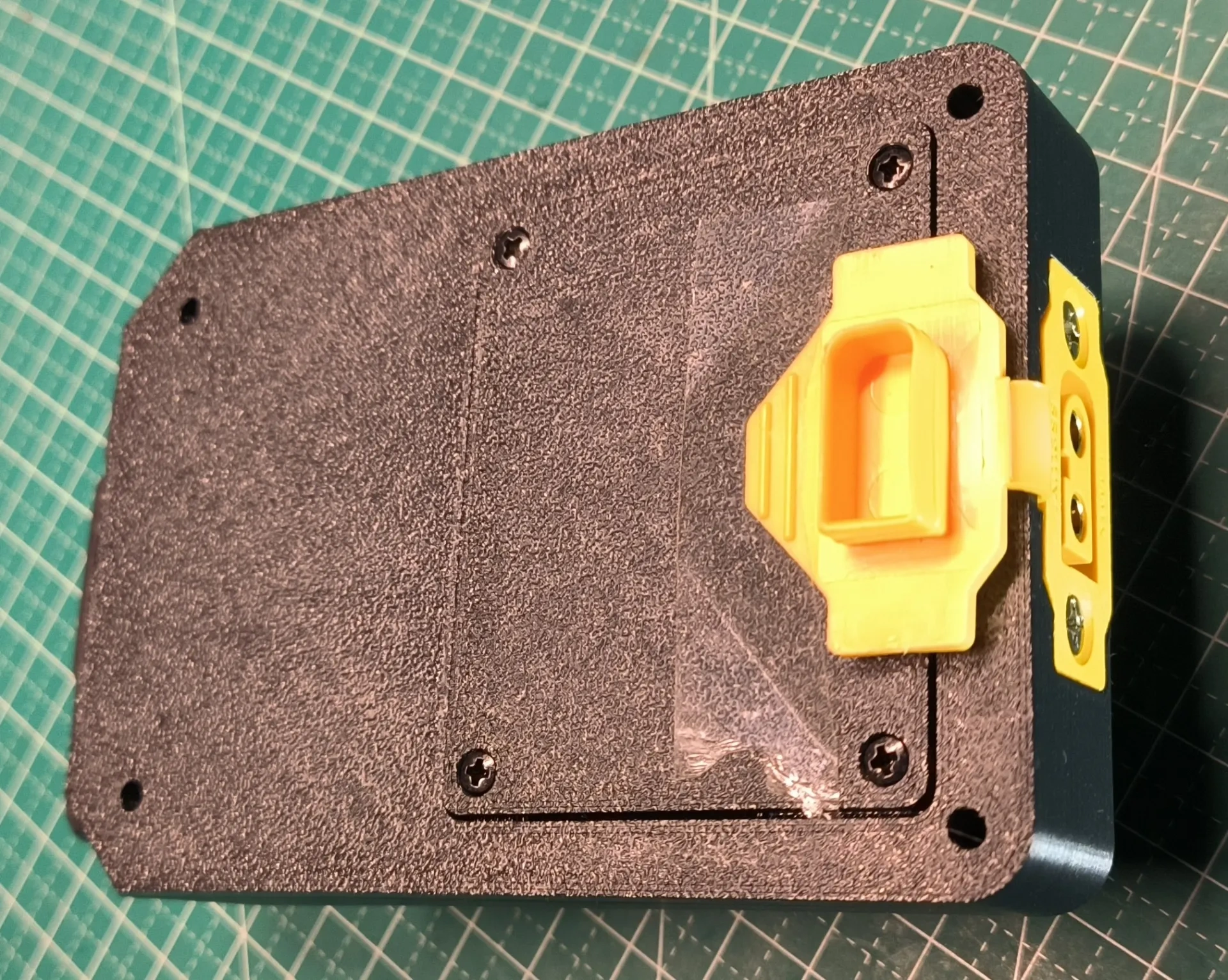

XT60E-F带上防尘帽在户外使用可以保护接口。

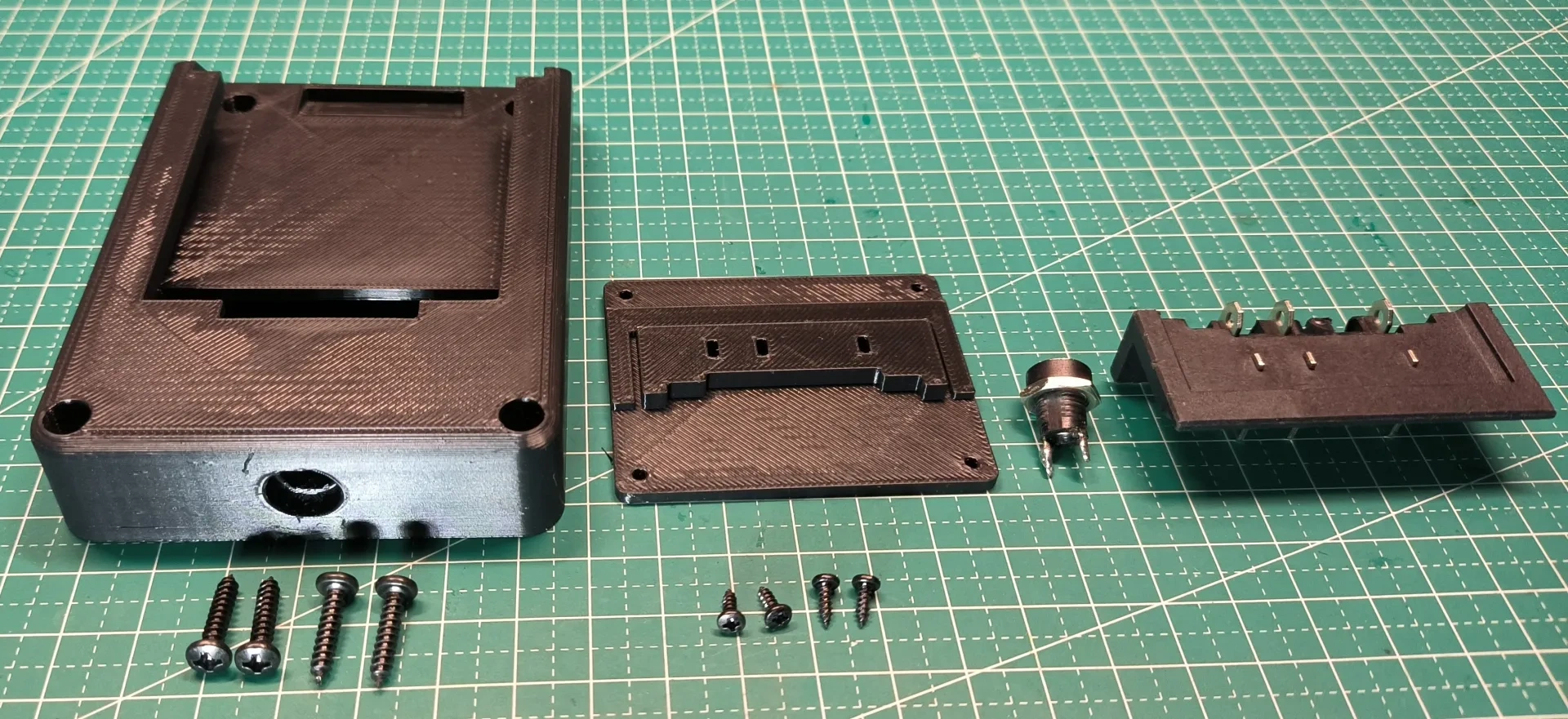

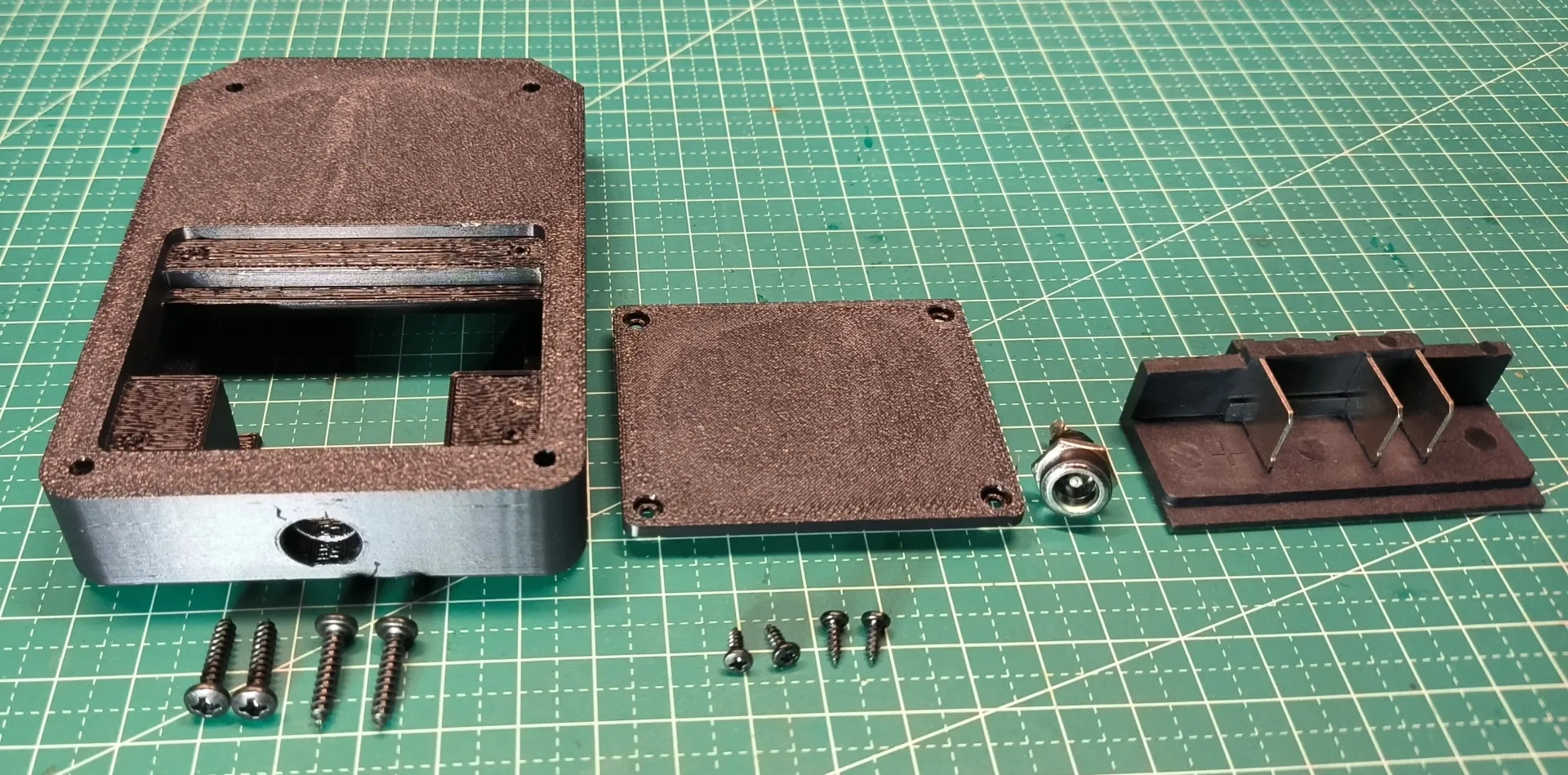

其次是DC-022B接口的取电座 全家福如下：

DC-022B母座和东成取电插脚及螺丝需要购买，螺丝是M3*14和M2*6铁黑大圆头自攻螺丝，装配如下：

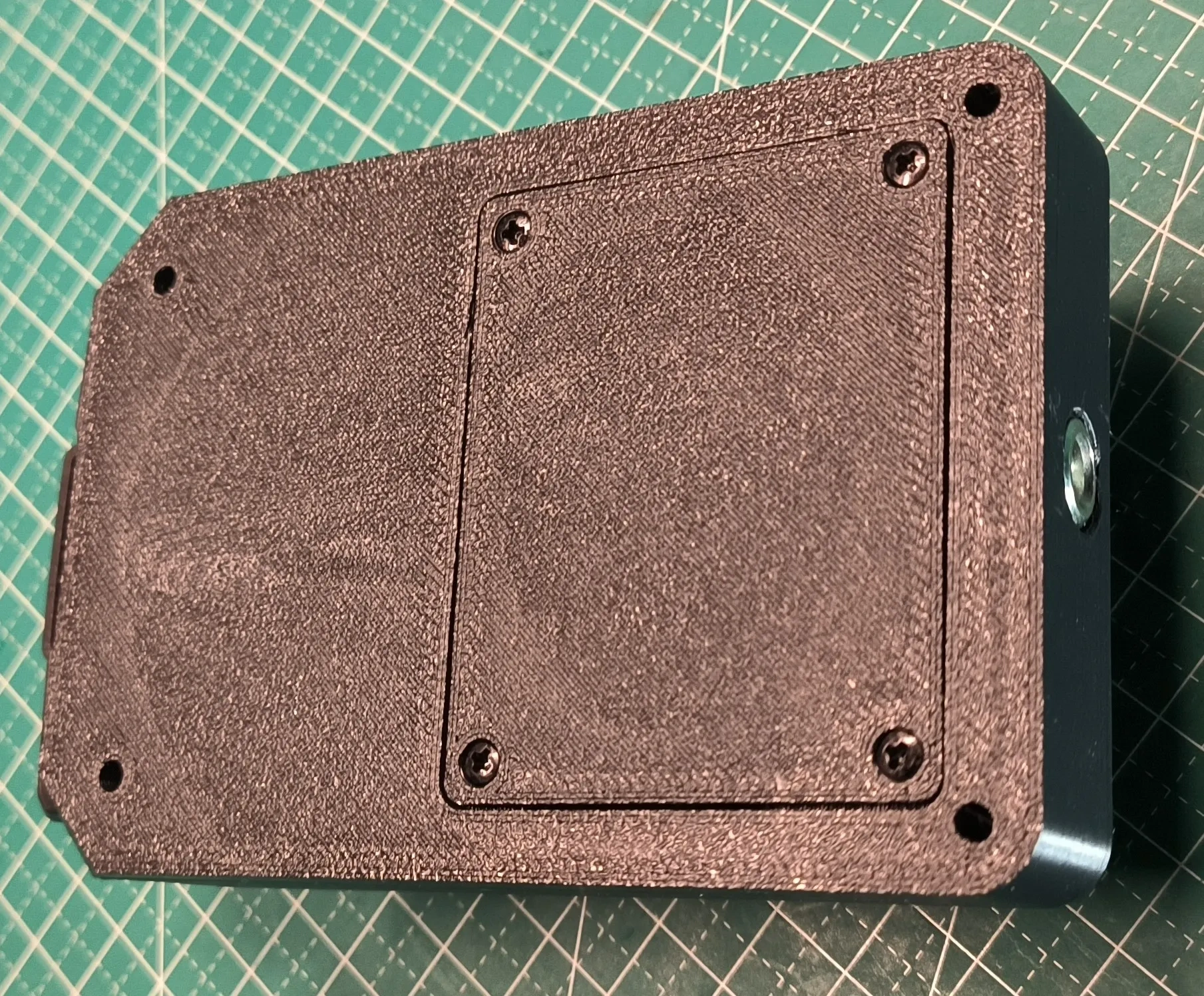

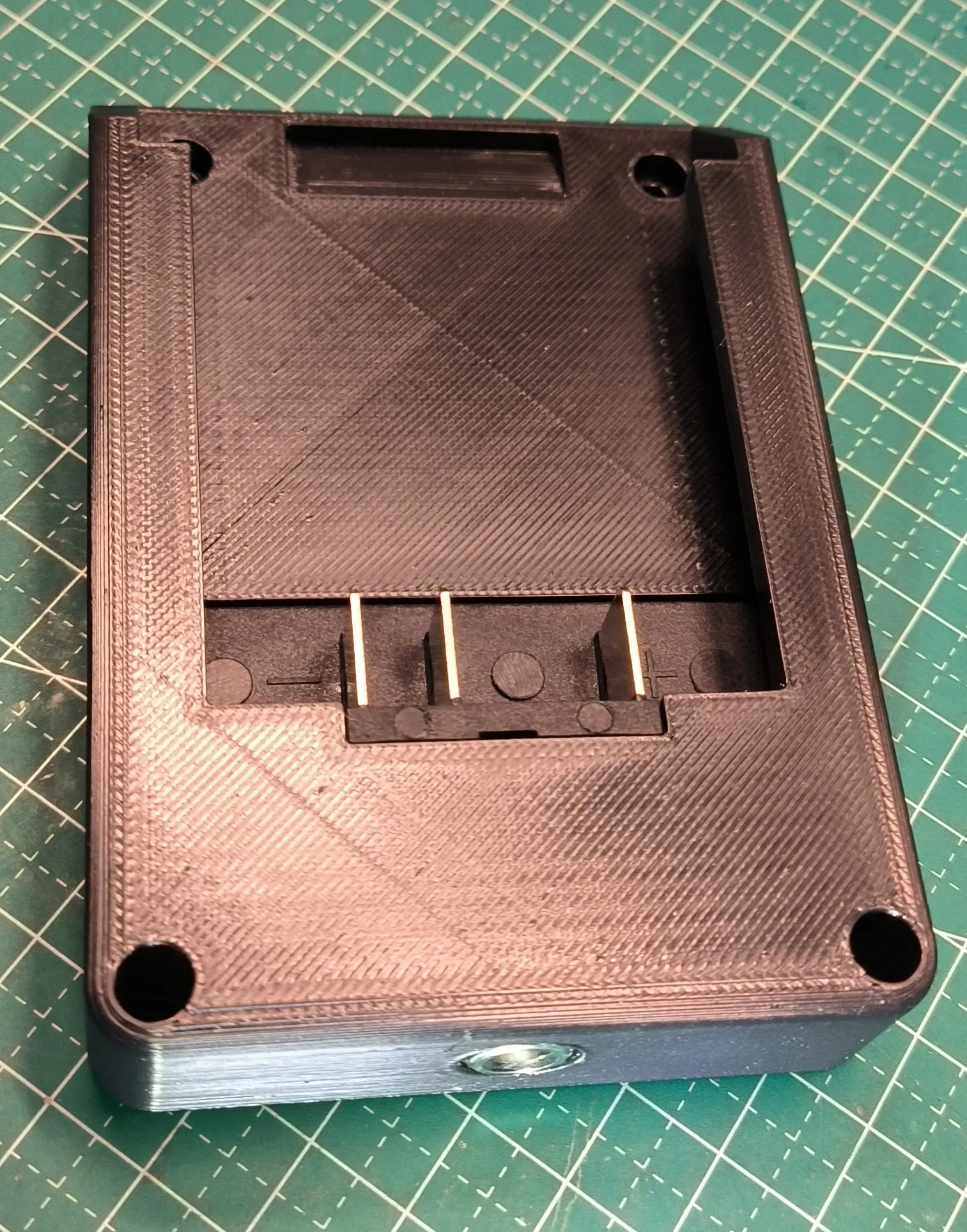

插到转换座上的效果：

DC接口的模型还可以不用DC-022B母座直接将电源线引出，照片就不拍了。最后，按照图片装配后，焊接正负极线（千万不要搞错）就可以使用了。有兴趣的可以下载打印，谢谢！！！
