简介

超薄卡片式充电宝，专注于便携性，尤其适用于日常及应急场景。仅具备一个 Type-C 接口，同时负责充电和放电，暂存接口处仅支持 Type-C 接口，配合适合长度的充电线可作为挂绳。本模型仅适配  505573 软包聚合物锂电池，电池容量一般为 2500-2800mAh，约可以为一台手机充电 50%，可通过修改原始模型支持更多电池型号。

⚠️ 安全警示 ⚠️

• 必须具备基本电路知识和焊接操作经验
• 应满足锂电池和充电模块所说明的使用要求
• 避免在可能危害公共安全的场所使用成品

必备材料和工具

所需部件(4)：

• 使用 PETG 或 ABS 打印的外壳 1 份， 包含底壳和上壳两个部分
  • 由于充电模块在使用过程中会发热，避免使用 PLA 等软化温度较低的材料
  • 建议使用透明材料，在部分安检场合可能需要透过外壳清晰阅读锂电池的容量标识
• 带有保护板和导线的软包聚合物锂电池，型号 505573（厚度 5mm，宽度 55mm，长度 73mm），示例：
  • Amazon
  • 淘宝

• 5V 转 3.7V Type-C 双向充放电模块：（请使用搜索引擎或电商平台的以图搜图功能寻找对应商品）

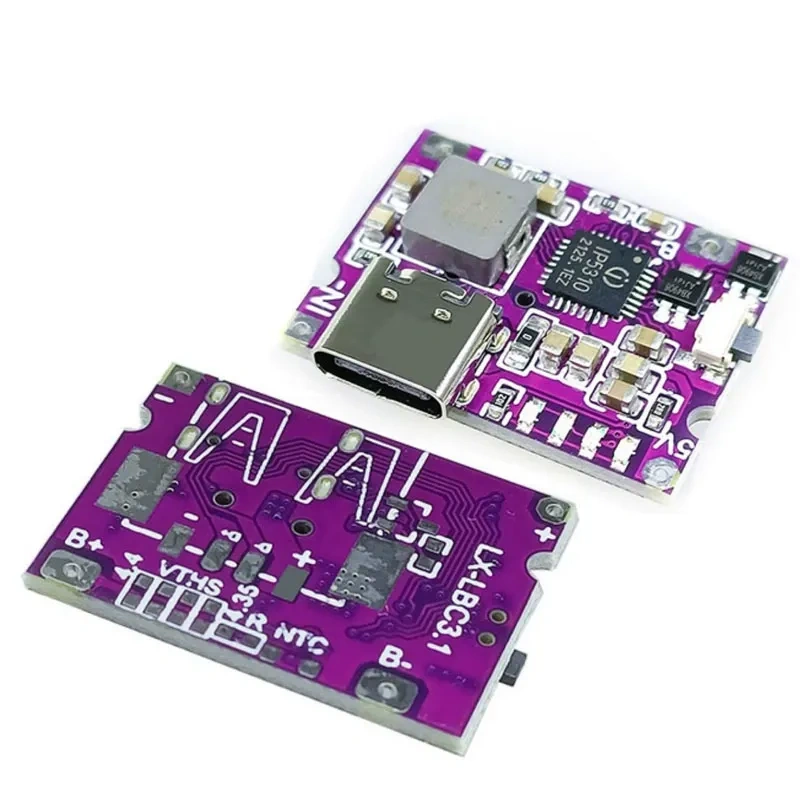

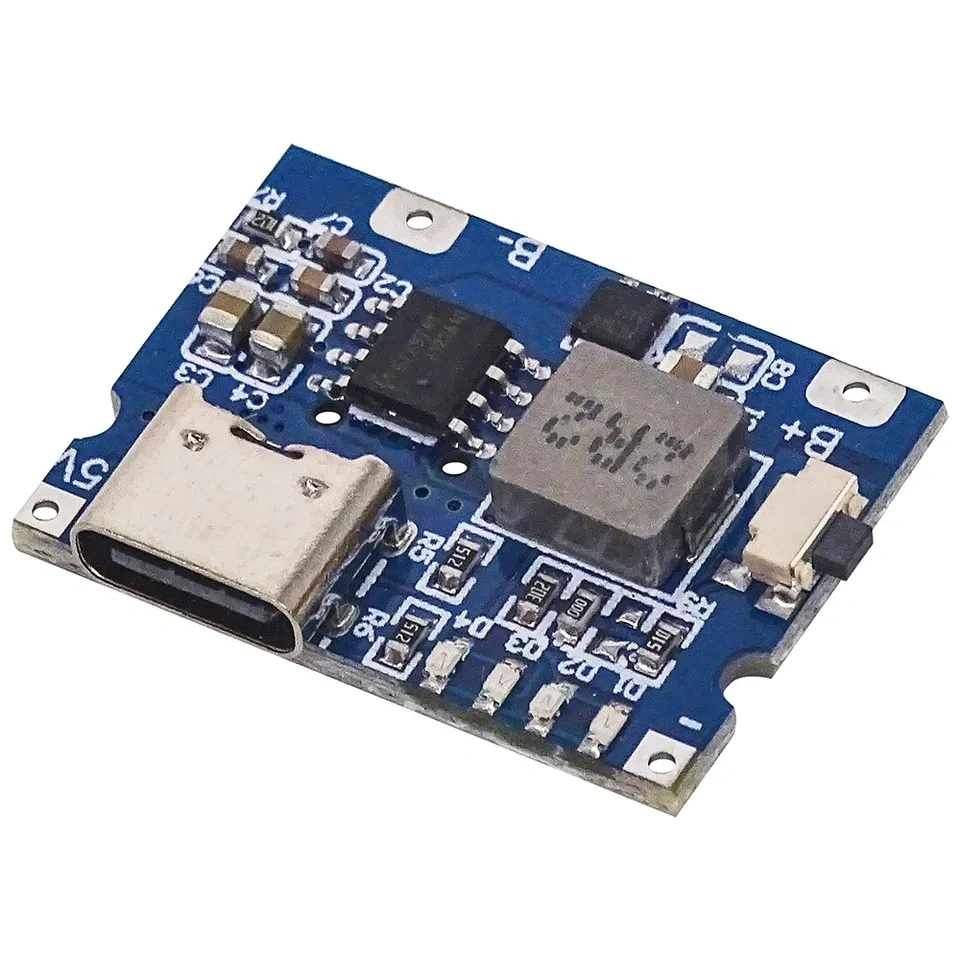

  型号 1	型号 2 （支撑 3A 输出）

• 建议不长于 20cm 的双头 Type-C 充电线

组装所需工具：

• 电烙铁和少量焊锡
• 粘接胶水，如 502 胶水
• 少量绝缘胶带，普通透明胶带（不导电）亦可

组装

• 将外壳安装在一起，查看是否贴合
• 使用绝缘胶带分别粘贴覆盖锂电池的导线末端，避免两根导线接触导致短路；
• 将充电模块和锂电池放入外壳底壳，根据情况裁剪导线长度；
• 分别撕开胶带，将锂电池的正负极导线正确焊接在充电模块的 B+/B- 位置（通常情况下，红色导线为正极，对应 B+；黑色导线为负极，对应 B-）；
• 使用充电线测试模块和电池是否正常运行；
• 将模块和电池安装进底壳，并安装外壳；
• 根据外壳紧密程度适当使用胶水粘接；

其他说明

• 本打印件为 505573 尺寸的电池设计，原始模型将在本模型加入独家计划后放出（本人作品下载量还不够导致无法加入），届时可通过修改原模型支持更多尺寸的锂电池
• 型号 1 的充电模块，可能在即将亏电的情况下，翻转 充电 <> 放电 方向，即手机向充电宝充电，如果对此比较在意，可使用型号 2 模块，或使用单向充电线，示例：
  • 单向双头 Type-C 充电线
