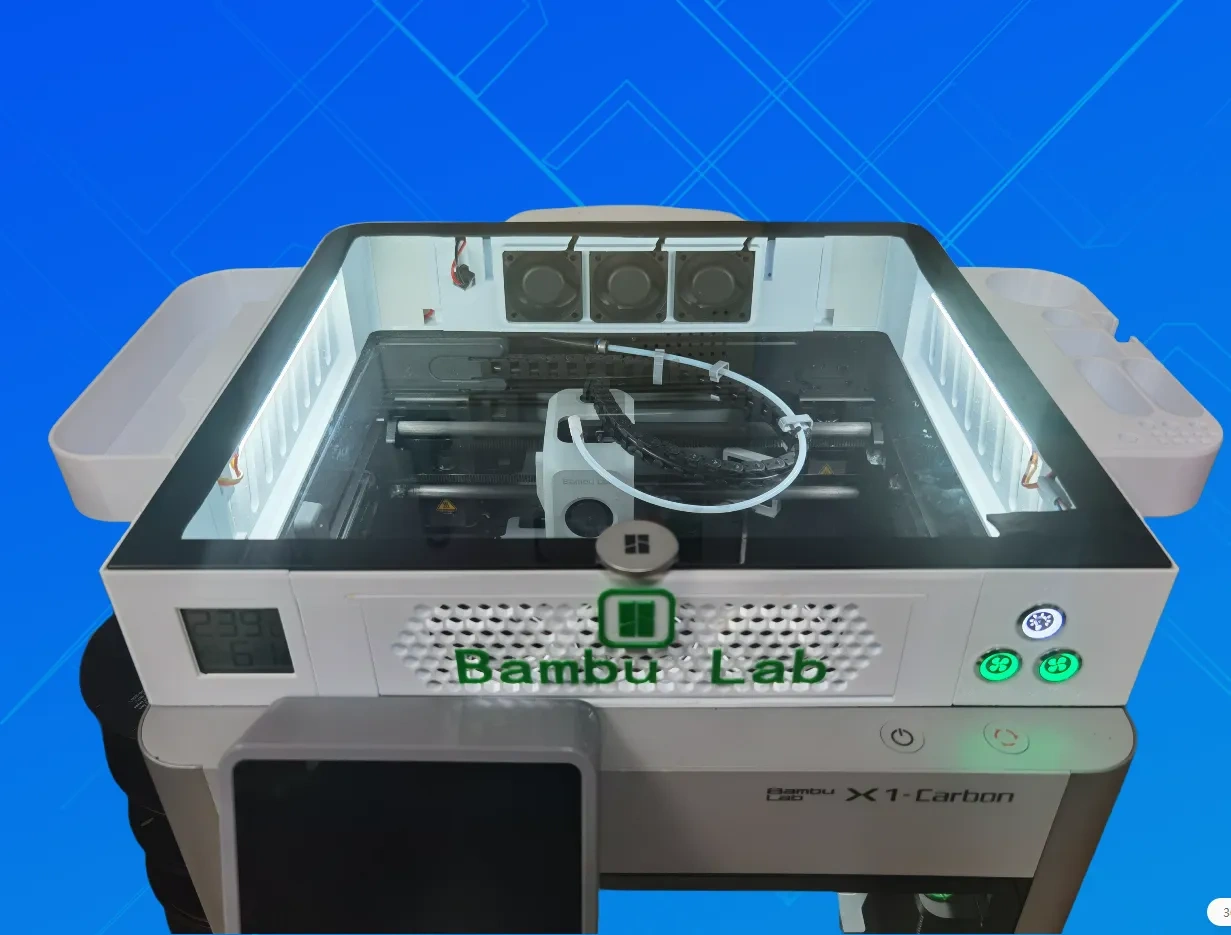

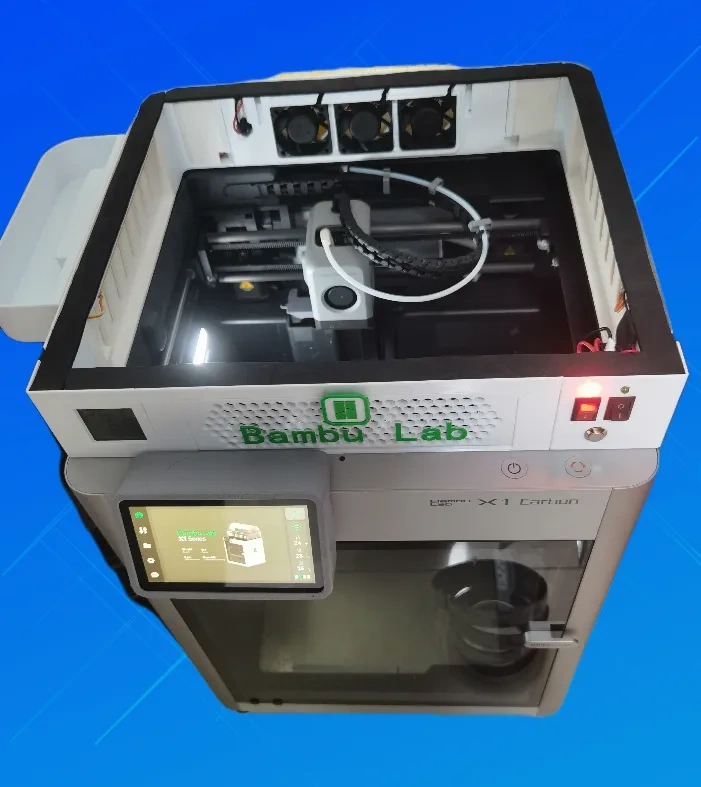

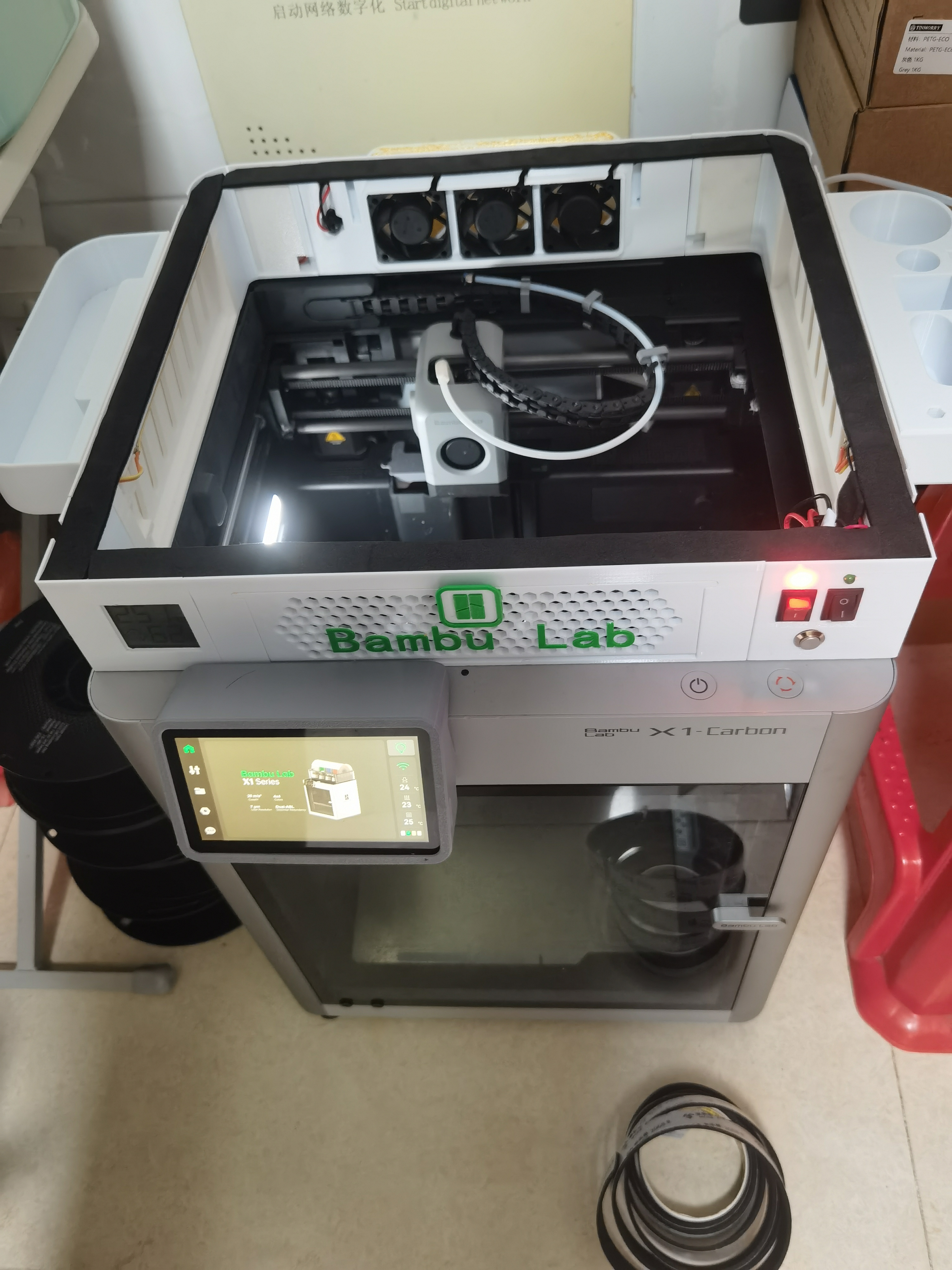

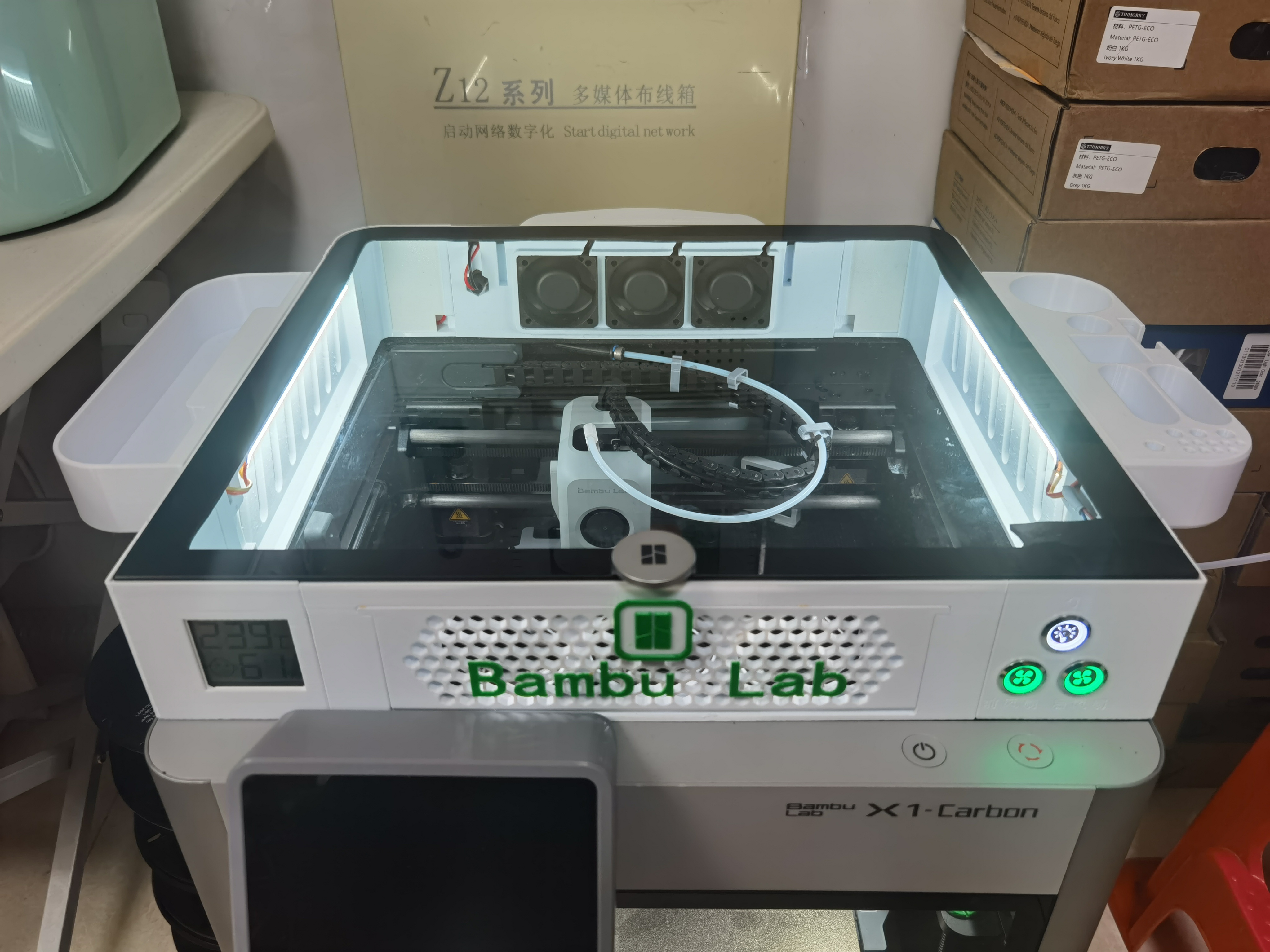

JNZW增高散热支架V2.0(标准版)

此增高支架适用于拓竹X1C,P1S,P1P 3D打印设备，用于整机散热，解决铁氟龙送料管与玻璃盖板磨擦破损等问题。

设备特色功能：

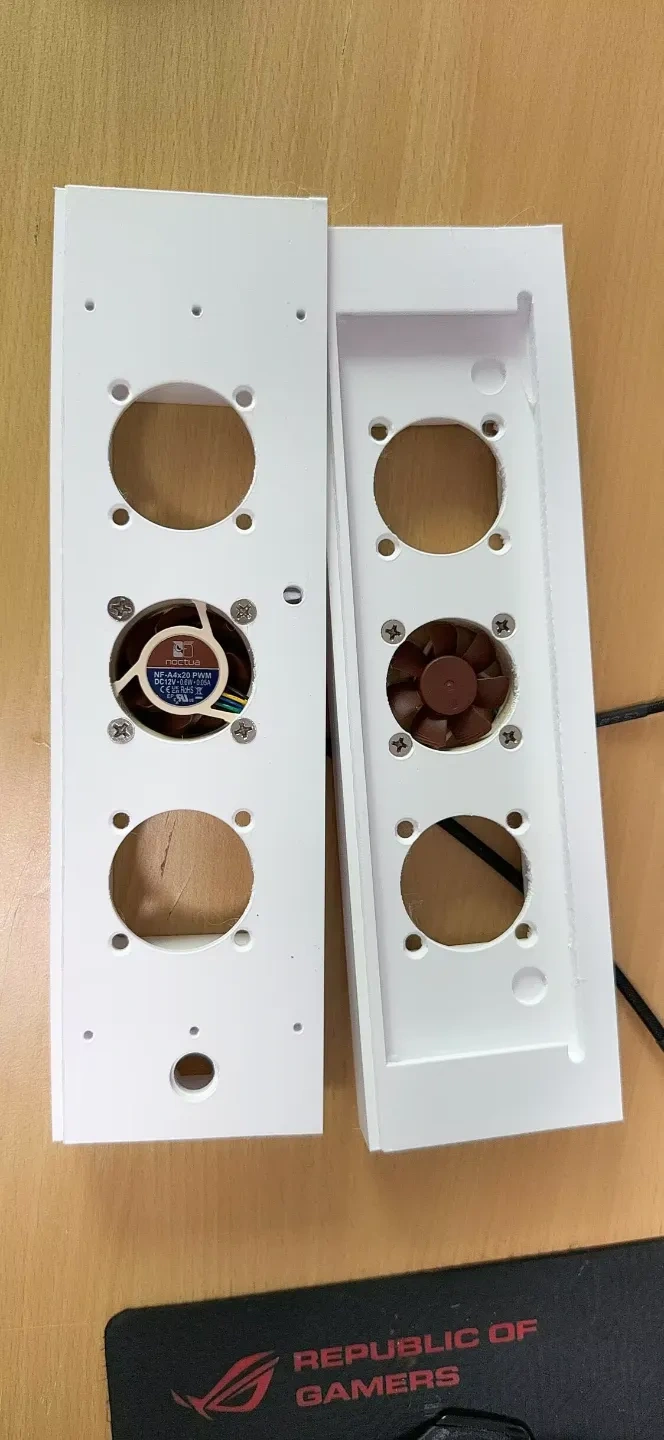

前后主动式散热
特点：前后两端配备各3个散热风扇，形成有效空气对流，亲测有效避免因高温引起堵头。
优势：提高散热效率，确保设备稳定运行。

模块化拼接设计
特点：由多个独立模块组成，可按需拼接拓展工具盒支架，AMS支架。
优势：灵活性强，便于升级组件。

前后风扇独立控制
特点：前后风扇开关独立控制，可根据自身环境灵活控制。
优势：精细管理散热。

高亮照明独立控制
特点：照明装置开关可独立控制。
优势：更好的观察打印效果，维修热端时提供足够照明。

温湿度指示（可选）
特点：适配温湿度计，可显示设备温湿度变化情况。（不用也配有组件封住）
优势：了解环境状况。

左右手动进气阀
特点：左右两侧配备手动进气阀，可调节空气流量。
优势：优化散热效果，适应特定需求。

独立电源供电

背面配DC插头，独立电源适配器供电。

活性碳过滤盒（可选）

设计有过滤盒，用于放置活性碳。

适配不同口径排气管

适配50/55/60/75/80/100mm直径排气管

款式多样

模型有船形控制开关和圆形按键开关可选，接线方面圆形开关会简单一些。

下面文档中配有”安装说明文件“，”电路连接说明文件“，”配件采购参考清单“分船形开关和圆形开关两种方案不同资料，以便下载。

安装过程有疑问可以联系我提供指导，有改善建议也欢迎大家提出。

本人陆续推出不同款增高架，具体区别可以下载文档中”不同版本配置说明“

转接口下载链接如下：

如需设备背后腔内风扇双通适配器，可以在下面链接下载，其他规格口径，或是三通也可从我空间中寻找。

工具盒支架链接如下：

AMS增高支架链接如下：

本人空间还有其他不同配件方案供选择，以上只列出部分基础配件。
