玩点焊机挺久，奈何一直不知道自己组的能有多大能耐，

之前见过的测流仪200多米没啥性价比，某鱼现在出了这个入手还是挺划算的。

…………………………………………………………………………………………………………………….

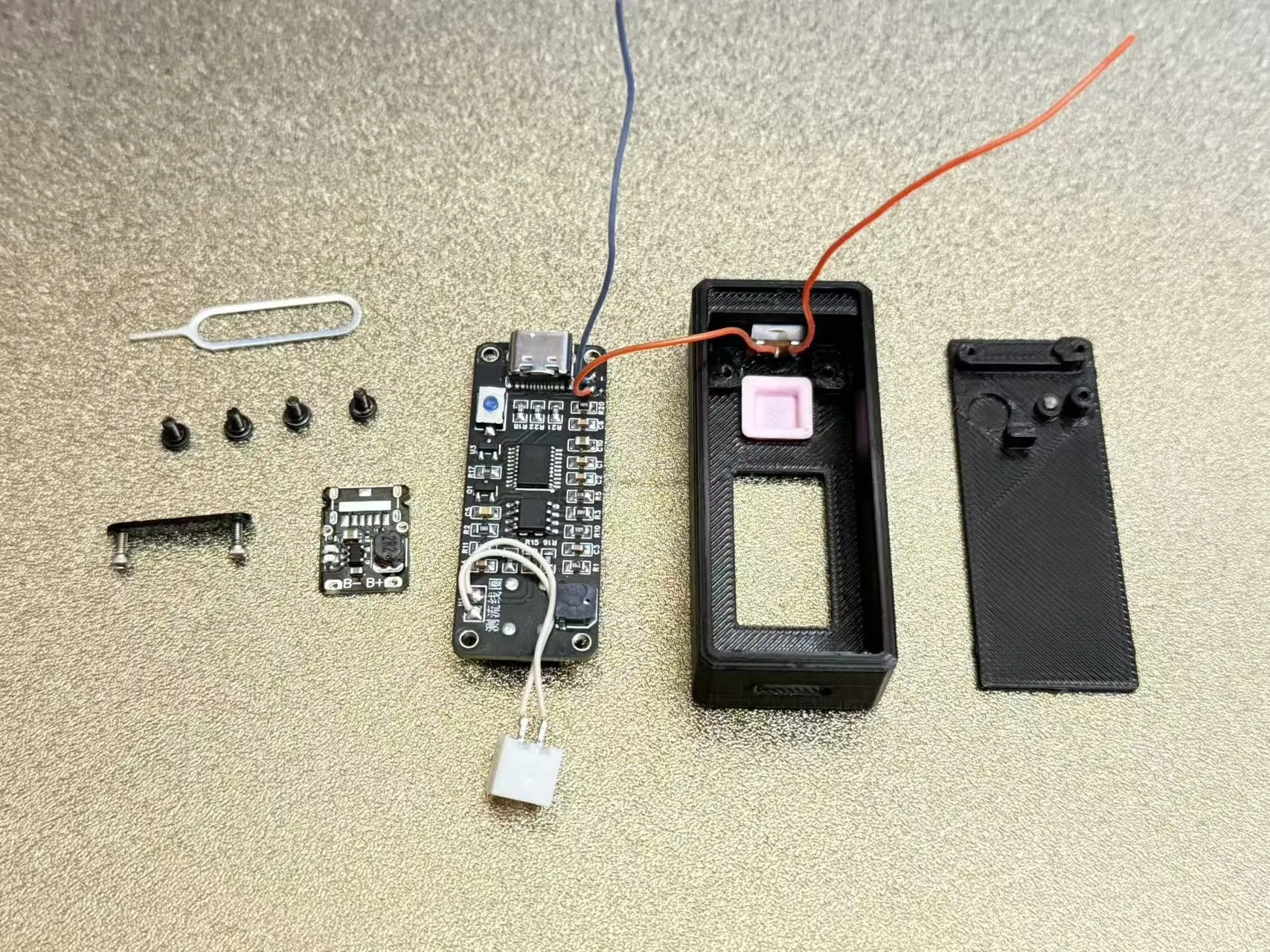

除模块之外需要准备

M2*4螺丝 - x4      M1.4*4螺丝 - x2（M1.6的也行）

轻触开关按键6*6*4.3 - x1

锂电池5V同口充放电一体模块（如图1）

[https://item.taobao.com/item.htm?_u=91jbb15c1bc2&id=726465066501&spm=a1z09.2.0.0.32c22e8dsDO4sb&skuId=5246201195702](https://item.taobao.com/item.htm?_u=91jbb15c1bc2&id=726465066501&spm=a1z09.2.0.0.32c22e8dsDO4sb&skuId=5246201195702)

拨动开关SS12D00柄高3mm2档3脚

[https://detail.tmall.com/item.htm?_u=91jbb15c2f15&id=607540947052&spm=a1z09.2.0.0.32c22e8dsDO4sb&skuId=4261603081606](https://detail.tmall.com/item.htm?_u=91jbb15c2f15&id=607540947052&spm=a1z09.2.0.0.32c22e8dsDO4sb&skuId=4261603081606)

26/28AWG硅胶线 - 若干

XH 2.54 弯针母座2P - x2

聚合物锂电池502030/402030

[https://detail.tmall.com/item.htm?_u=91jbb15ca5c1&id=745217759270&spm=a1z09.2.0.0.32c22e8dsDO4sb](https://detail.tmall.com/item.htm?_u=91jbb15ca5c1&id=745217759270&spm=a1z09.2.0.0.32c22e8dsDO4sb)

再来点快干胶和双面胶和高温胶带

因为设计的比较紧凑，比较考验动手能力。

建议准备的工具：加热台/热风枪，烙铁，水口钳，笔刀，匹配的螺丝刀。

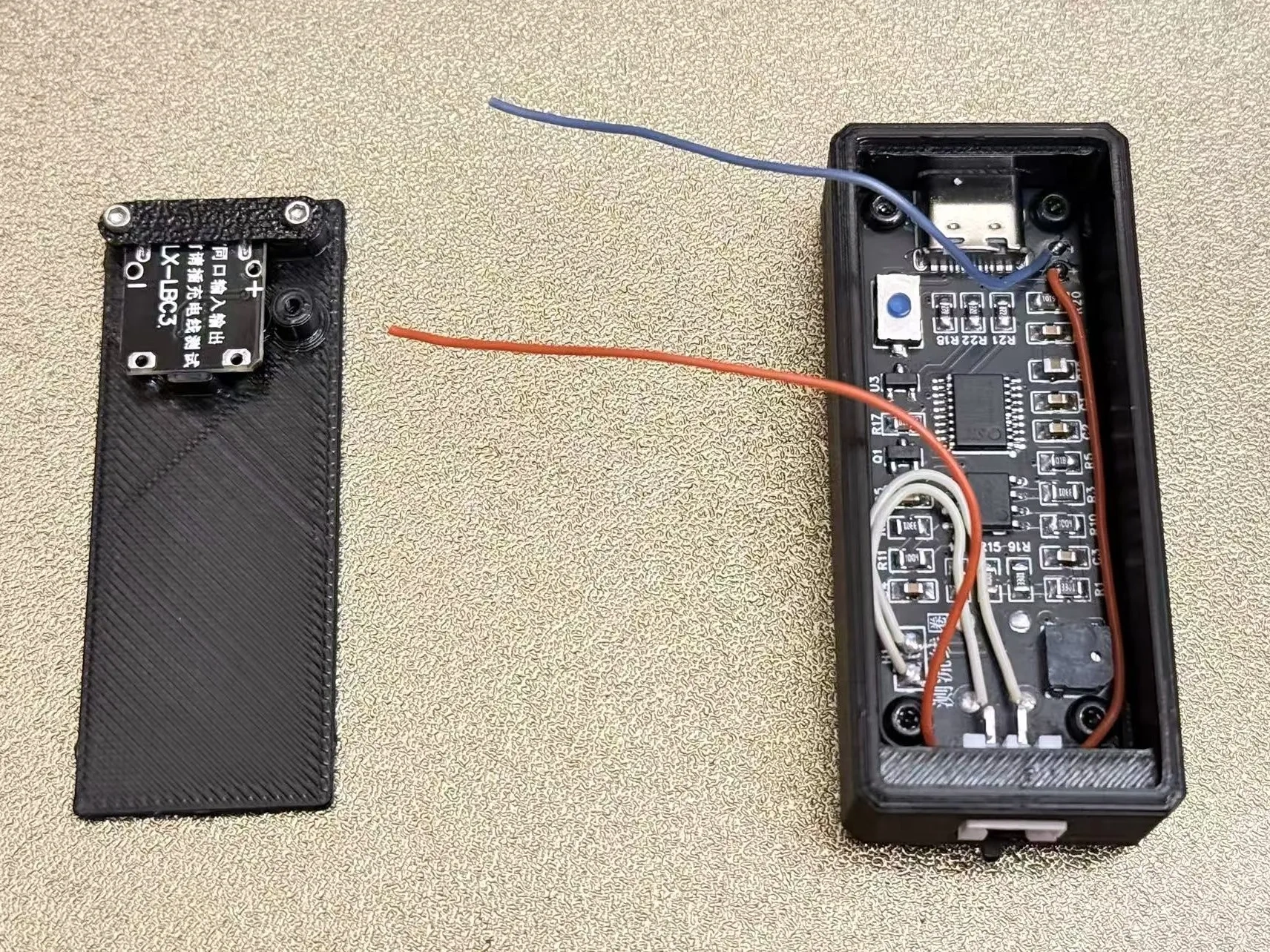

这里波动开关放好用快干胶黏住，

拨动开关留两个脚就够了，避免和模块PCB打架，需要把脚剪短弯起来。

还有壳底那个大的孔是充放电模块的指示灯导光孔，

可以用透明的petg耗材插进去水口钳修平。

PS：充放电模块自带的typec需要去掉，加热台或者热风枪或者直接钳坏都可以。

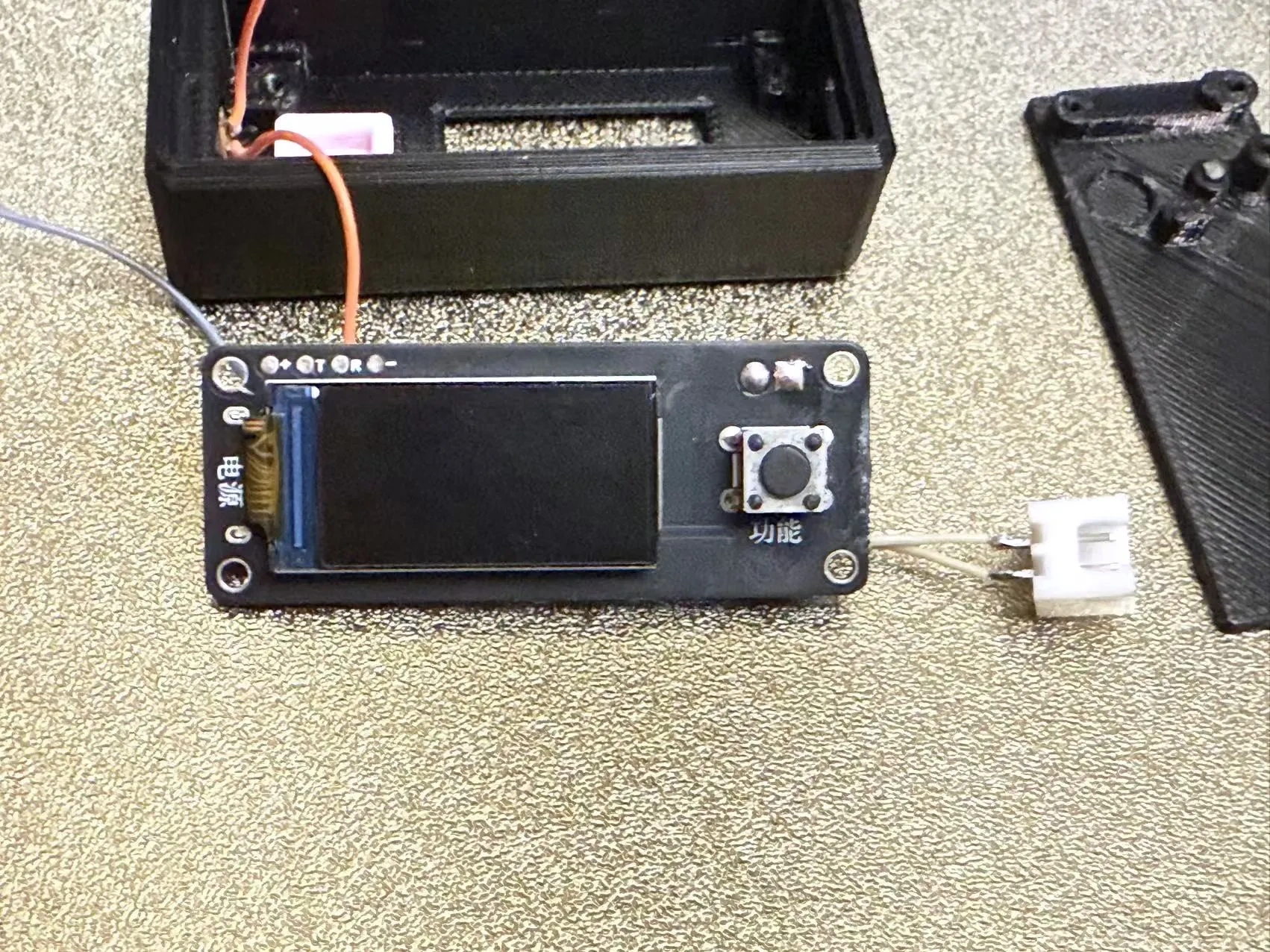

原本功能键是8*8的防水按键，太大太高了，换了6*6*4.3的。

PS：波动开关就算是同一型号，尺寸也有一定误差，买的一大袋里面挑个≤6mm*6mm的

若是配合有点紧可以拿笔刀适当修整或者来点WD40润滑。

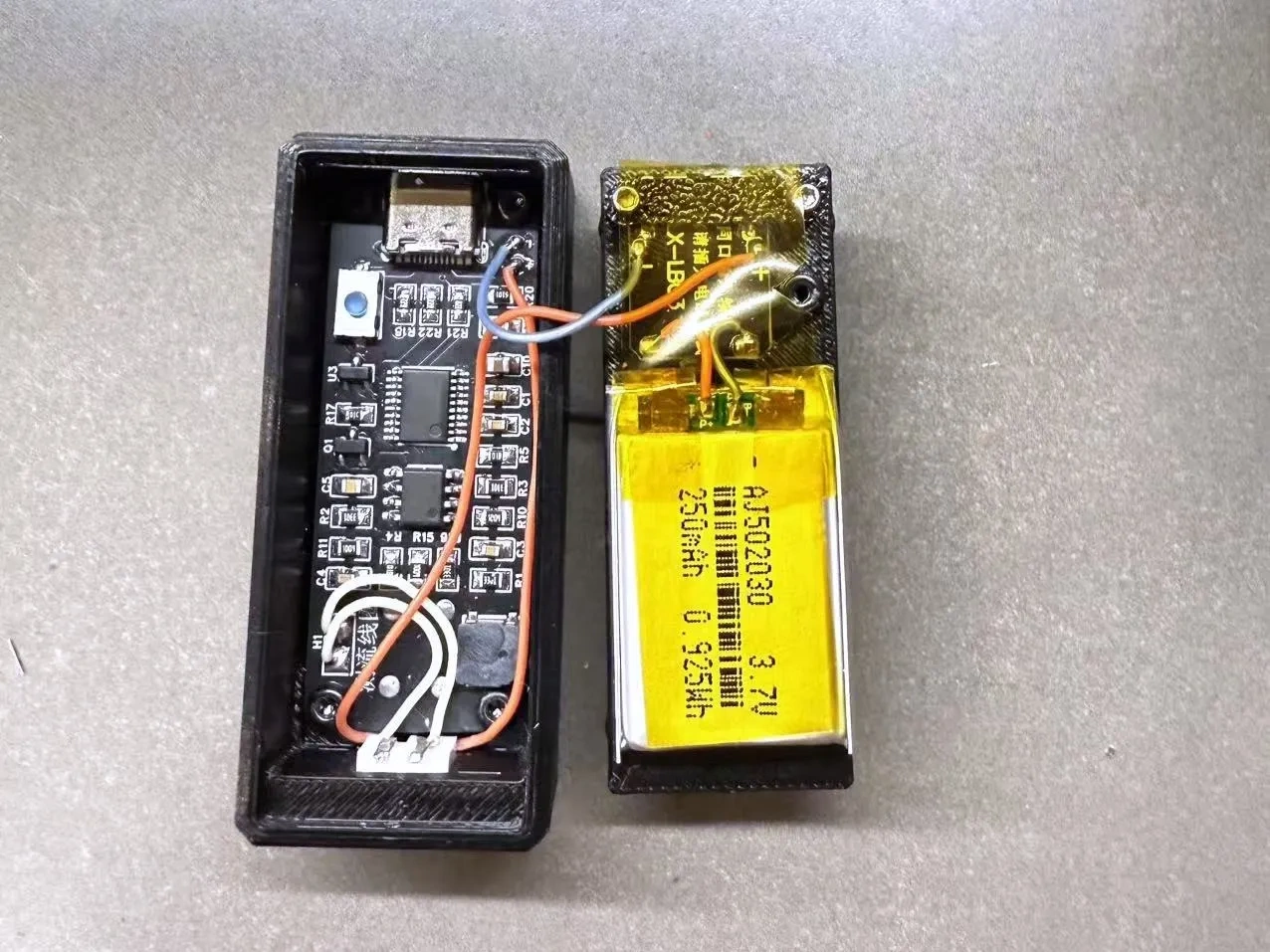

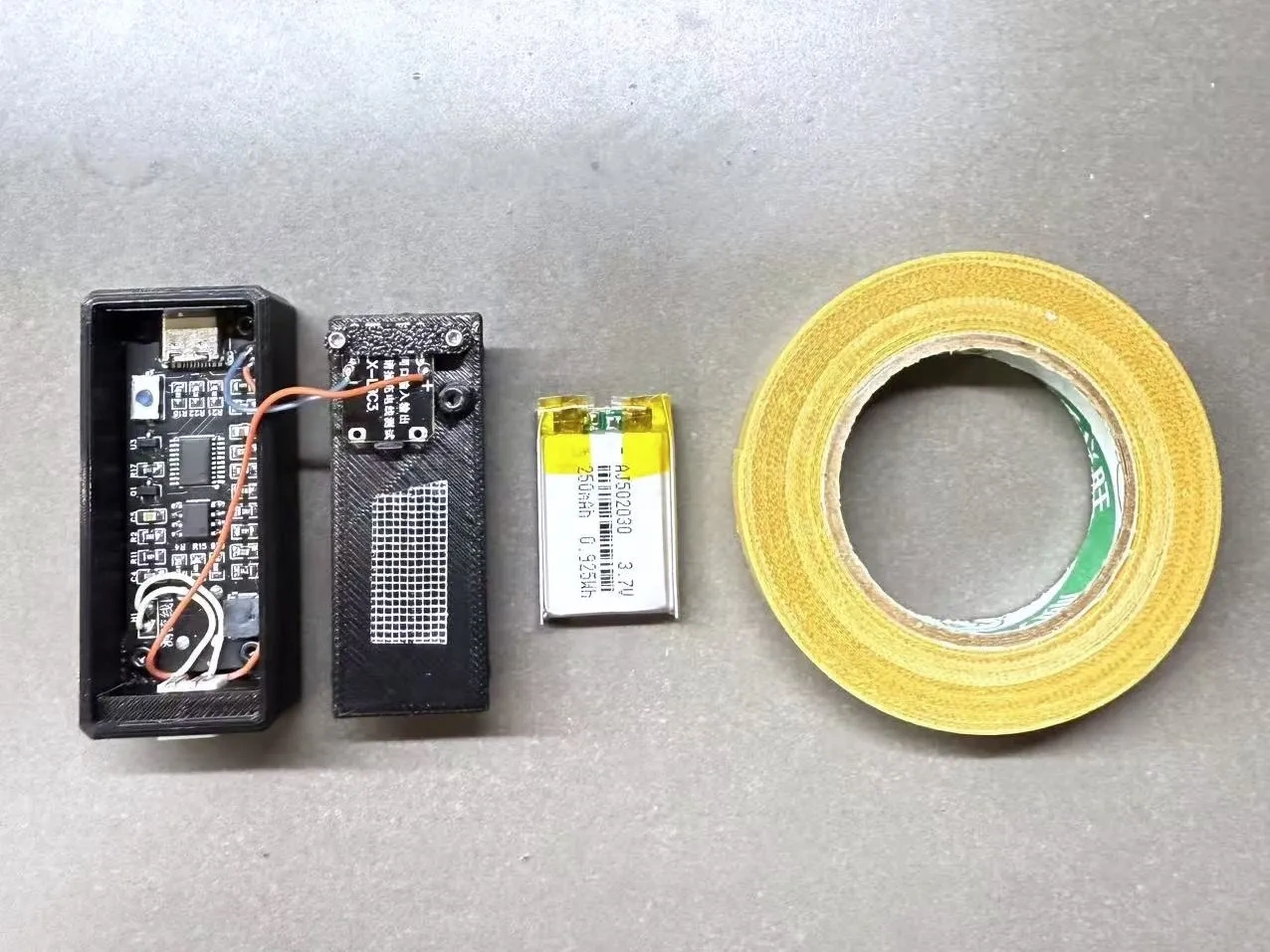

电池用双面胶粘在壳底上。

接好线在电池上贴上高温胶带。

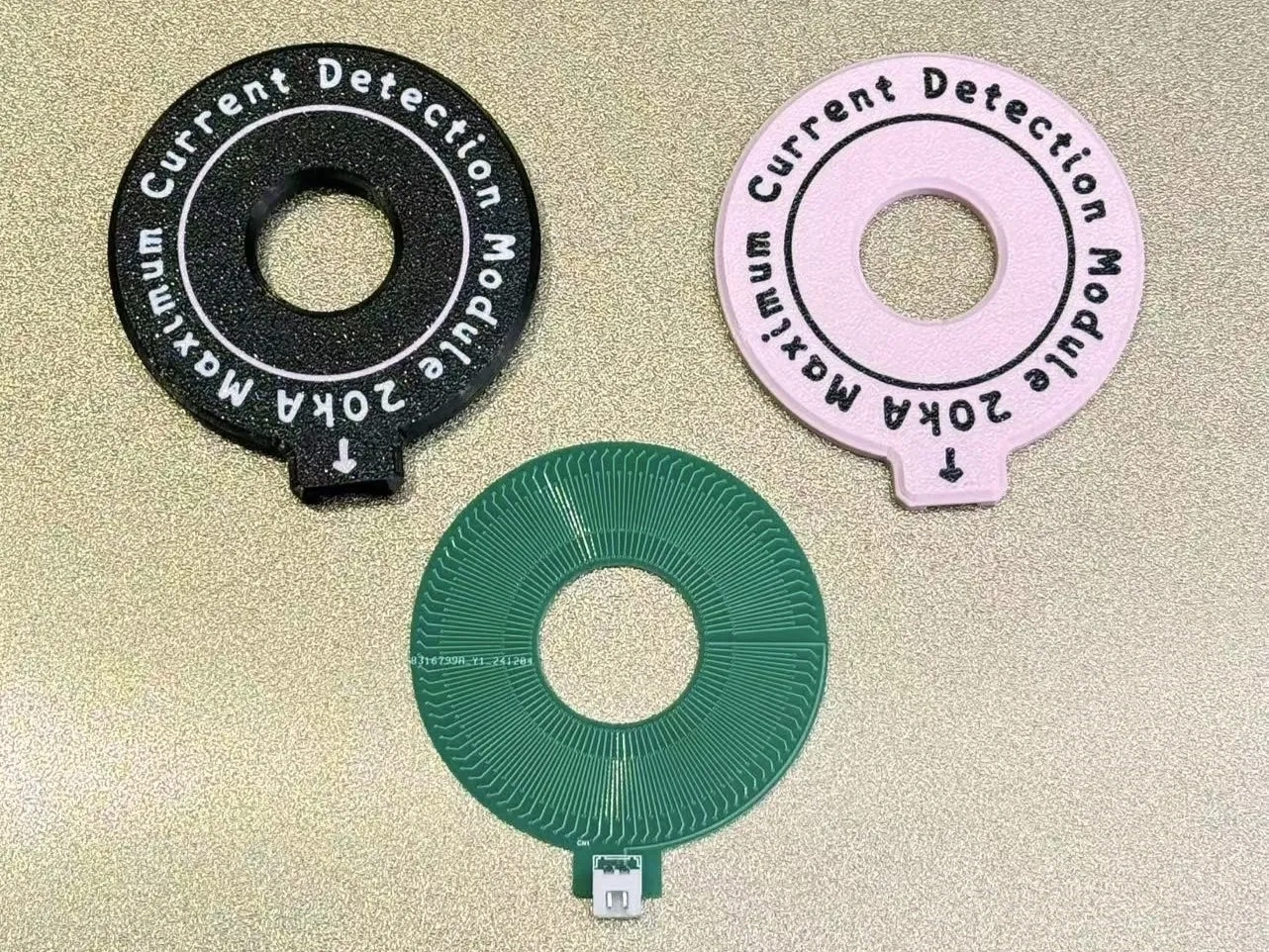

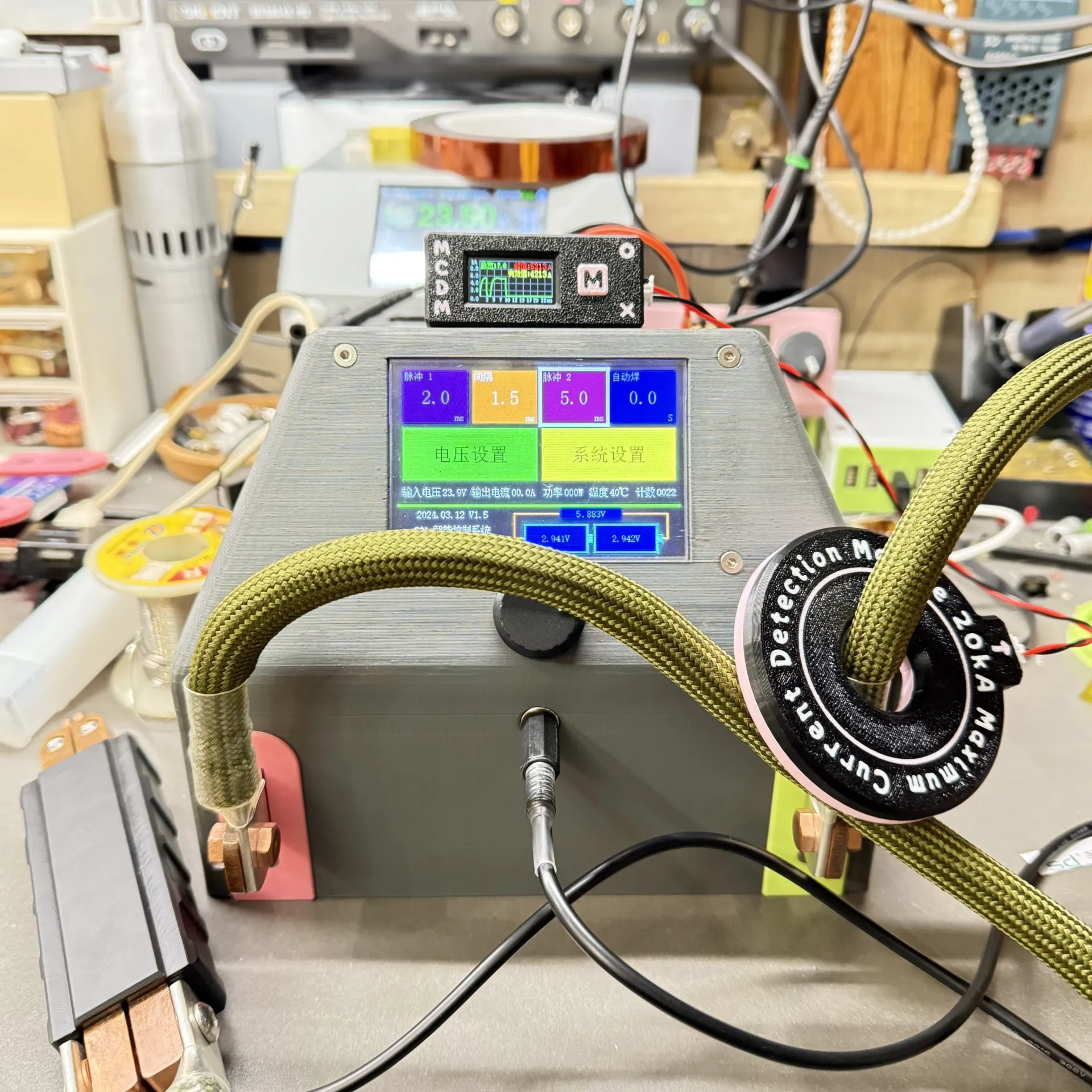

因为点焊机的线用的50平的，小号的罗氏线圈套不进去，所以用了大号的，内径26mm。

线圈直接放进圈壳里扣住就行，如果松动可以搞点双面胶。

（XH母座的弯针需要剪短哦，理想情况是焊接好之后和PCB底面平齐）

背面导光孔上面的是复位键孔，刷固件的时候用SIM卡顶针就行。

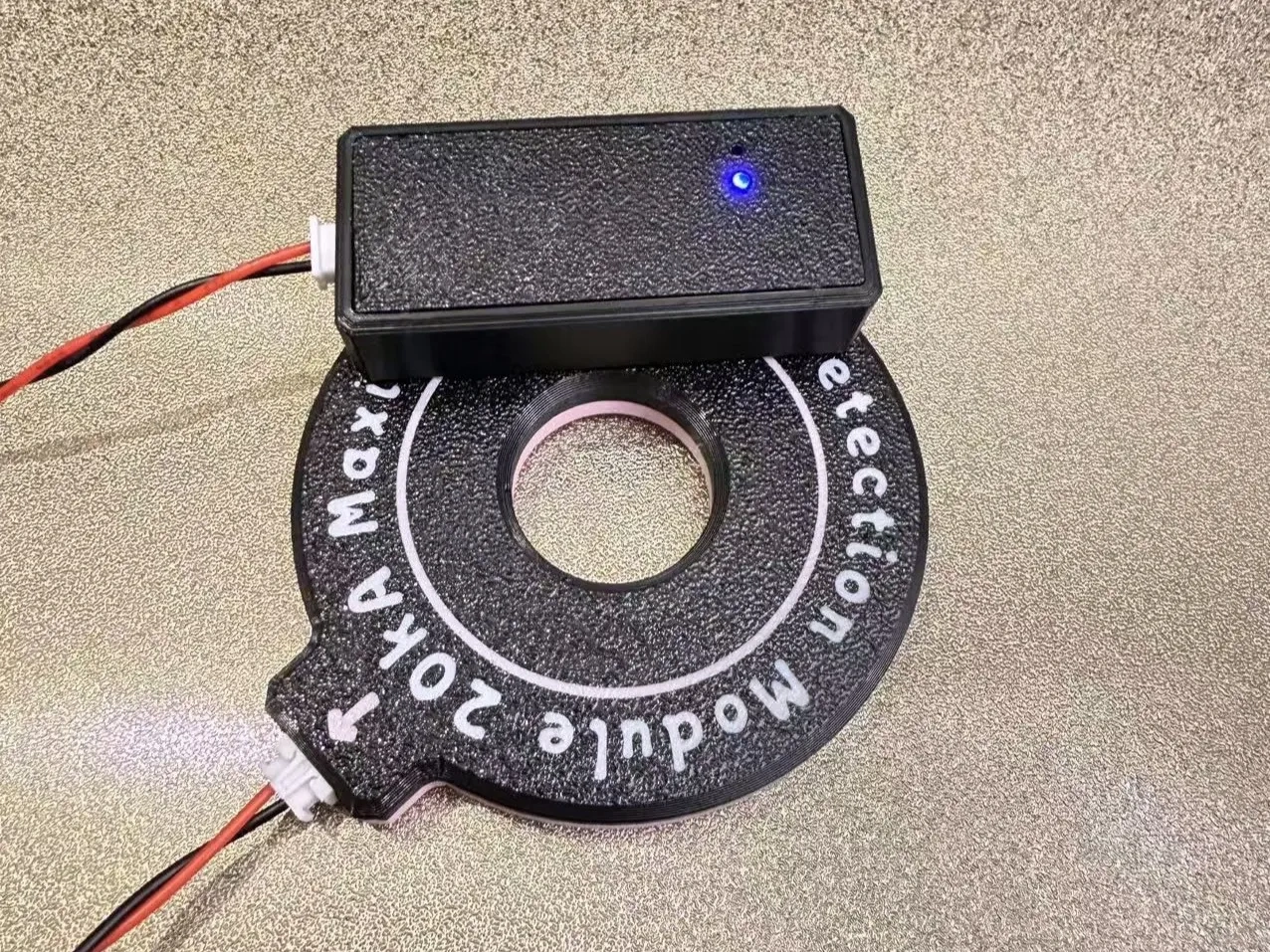

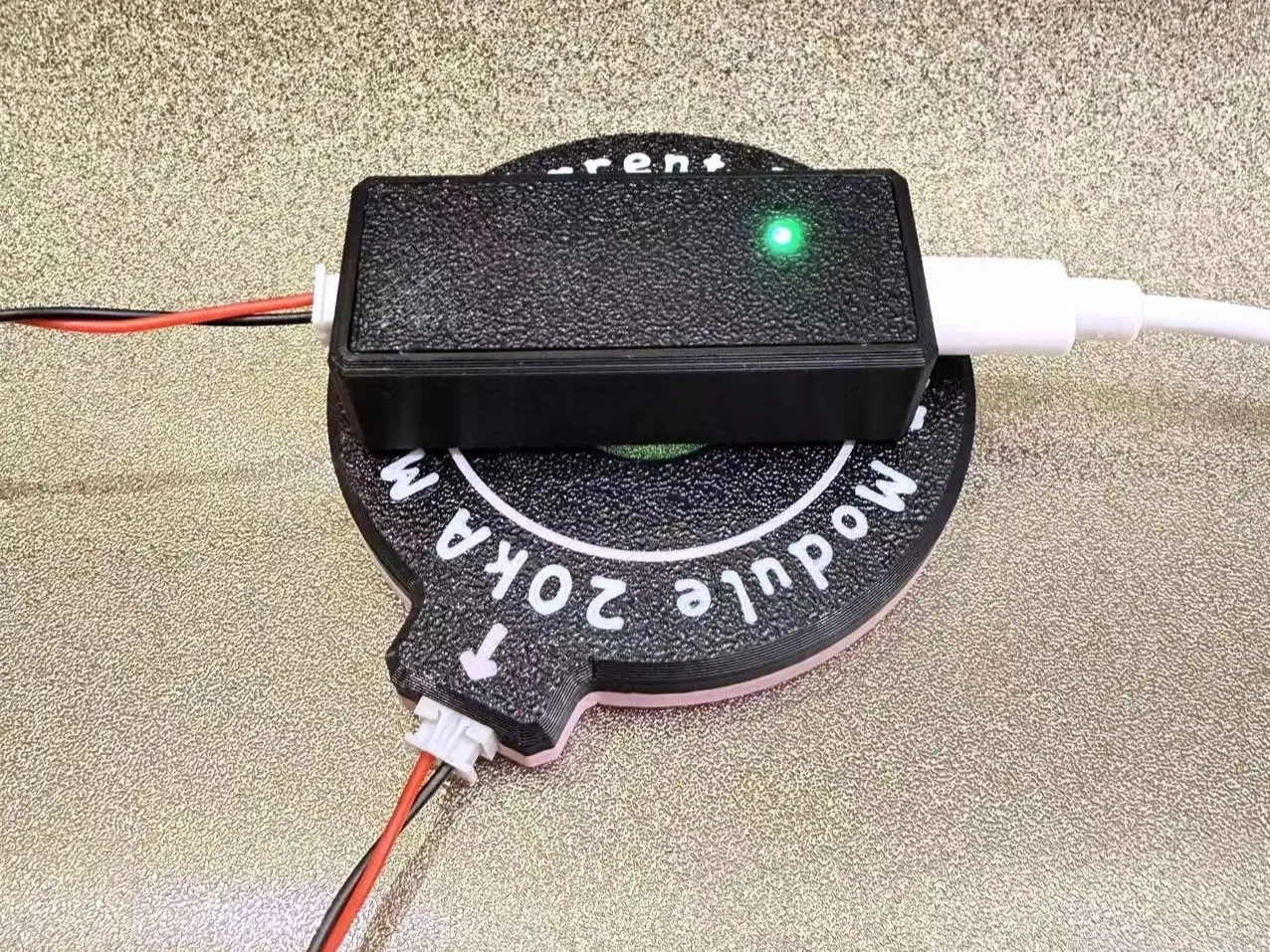

开机 - 指示灯蓝色

充电 - 指示灯绿色

（特殊说明，充电依旧通过原本模块的typec口子，因为测流模块原本是TYPEC供电工作的，开关是接在充放电模块前端，所以要充电的话，需要打开开关才行。）
