相对其它高手设计的加热模块，采用了比较瘦小的方案。高度其实也可以再减小

请使用耐高温材料打印，本示例图片使用petg基本能用。

如果用耐高温材料打，得先有仓温保证，这就成了先有鸡还是先有蛋的问题了。

所以用petg打了一个，算是测试版，也用它来加温打印一个abs版本。

组装没什么难度，注意打印机内电源线走线就行了。不要让喷头和x轴碰到。

我因为有增高架，电源线直接从增高架孔洞穿入，x1也可以自行开口。仓内用了些胶布帖在边缘上。

加热器主体也是双面背胶贴到外壳上。

请随时观察电源线是否脱落，谨防缠绕！！

请密切注意仓内温度，以免过高导致打印机损坏！！

请注意安全！！！

配件：

不太想贴具体链接，去某宝搜吧。

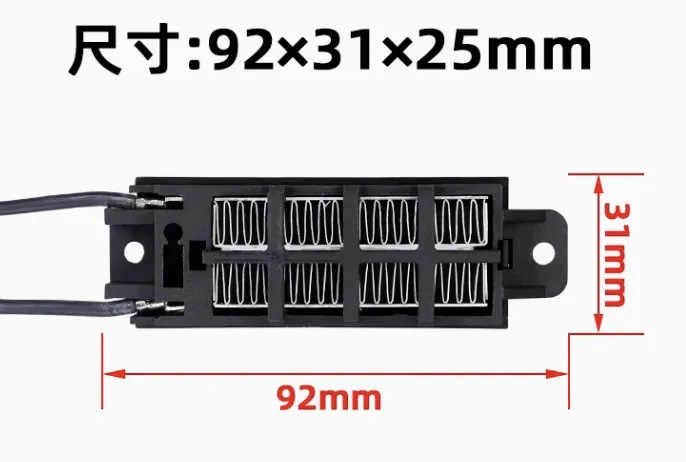

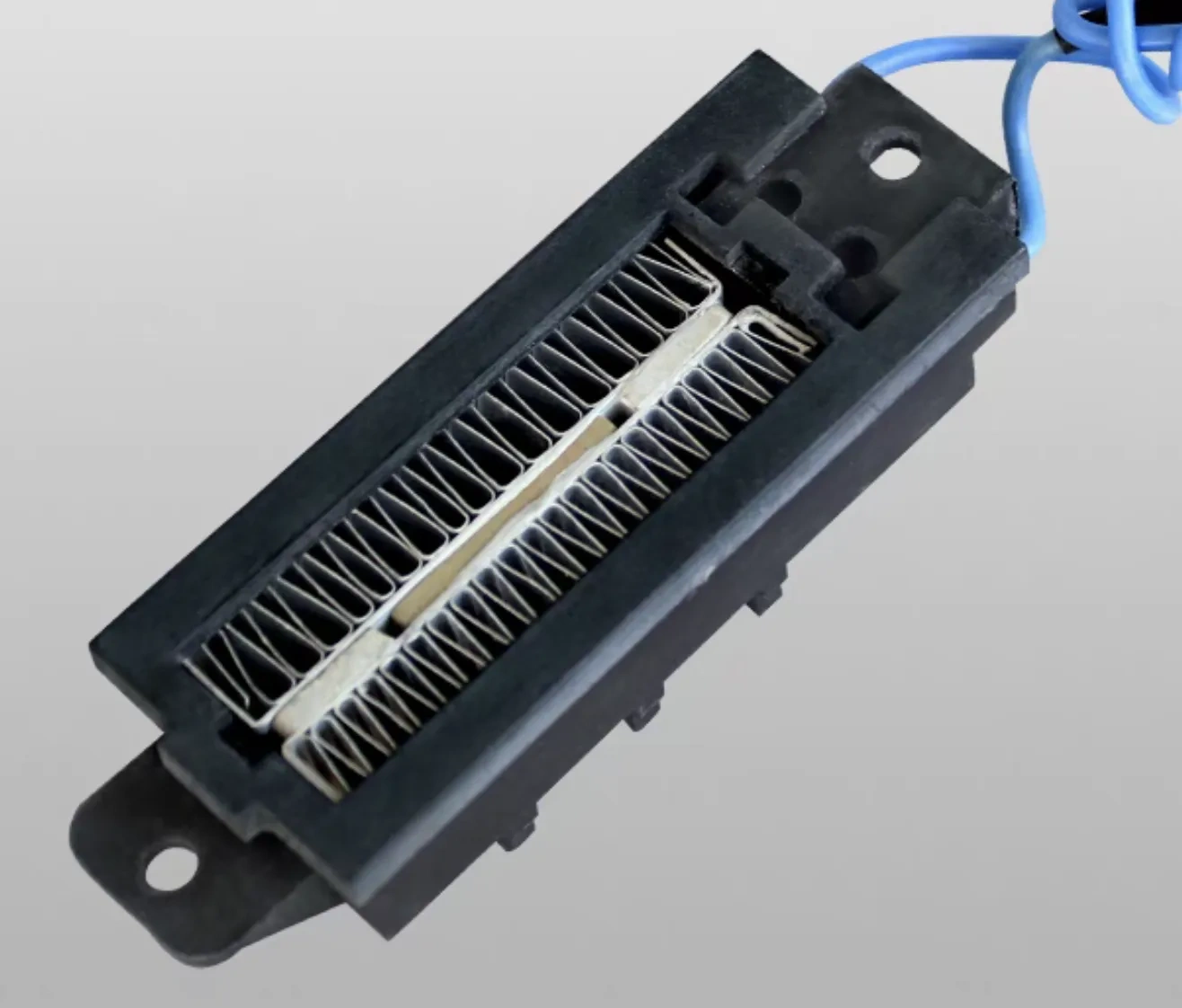

• 1，PTC加热模块

我采用的24v，100w，这样加热效率和温控都比较合适，如果功率太大，对风扇、外壳材料都有更高要求。

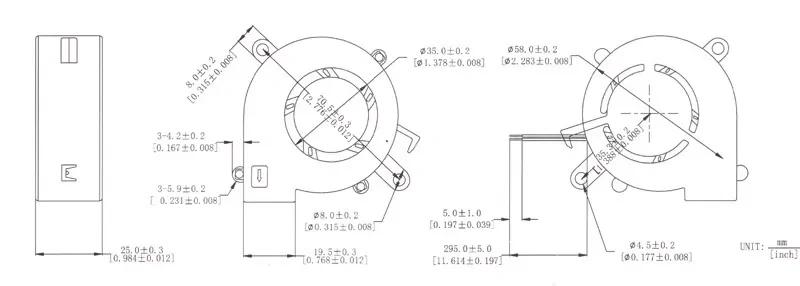

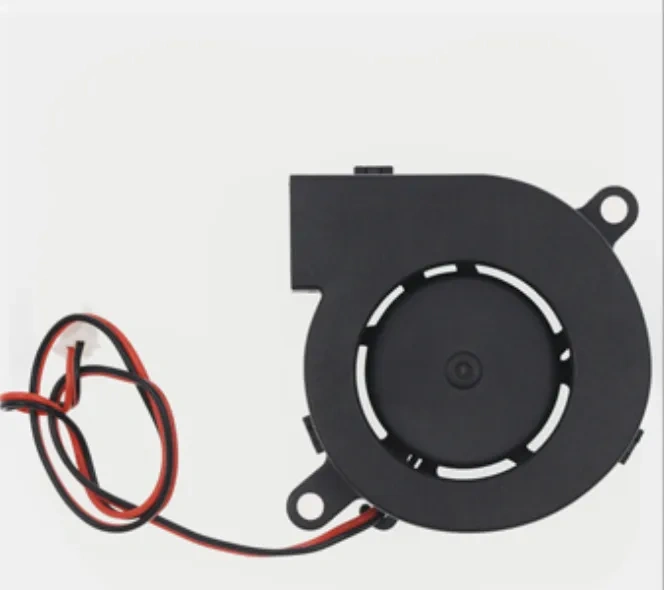

• 2，DC6025涡轮鼓风机 60*25MM24V

最好买滚珠轴承的

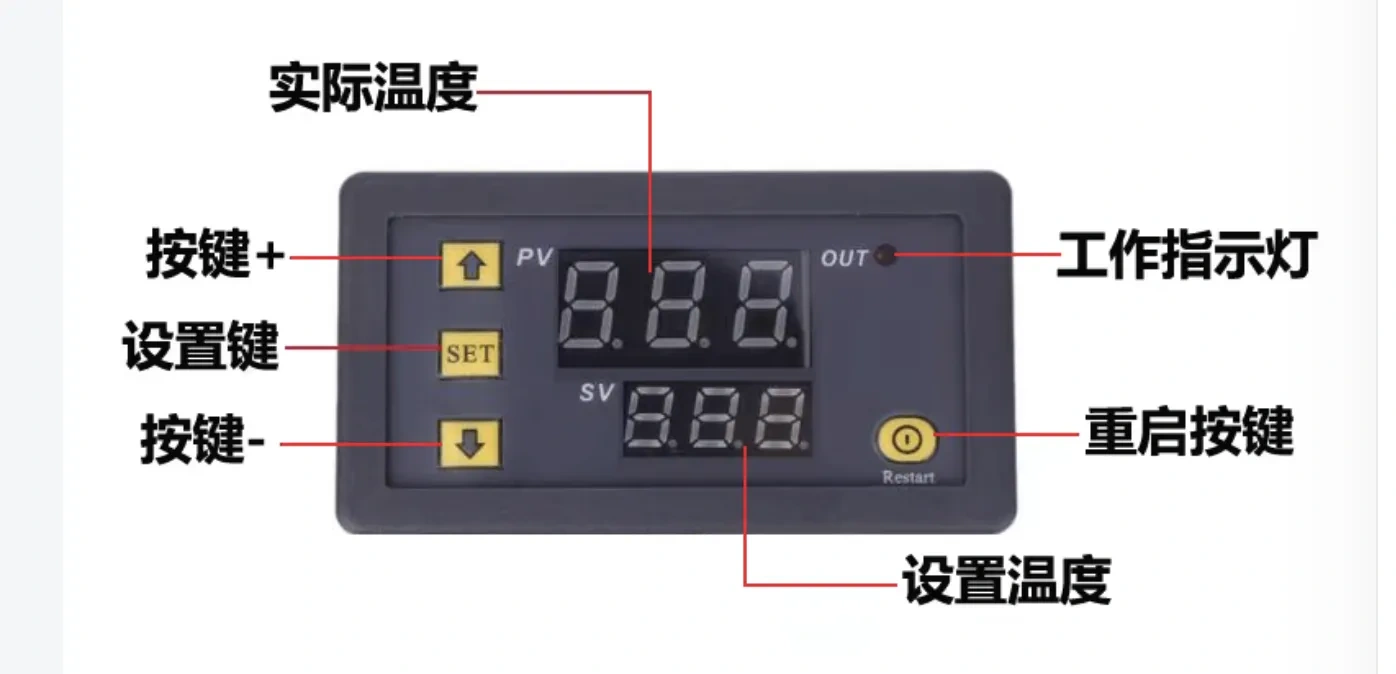

• 3，W3230高精度温度控制器(24v版本)

给卖家备注要探头线短一点的，要不然盒子里不好收拾

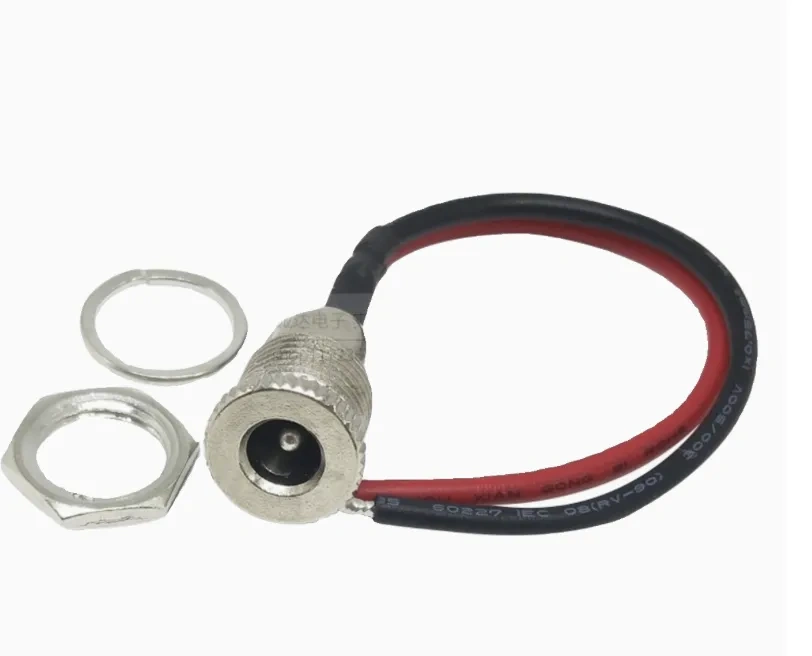

• 4，24v，100w以上电源和5.5/2.5的原型母头

也可以不要插头，直接接线

• 5，一些导线，电胶布等，最好是耐高温的
• 6，4颗m3*12螺丝（自攻螺丝最好），6颗m2.5*6(6-12)沉头螺丝
