20260115已发布更新版本可堆叠手动进退料系统V3.0

20250411已发布更新版本可堆叠手动进退料系统V2.3

------------------------------

可堆叠手动进退料系统

此模型目的为解决手动进退料时不需要打开密封盒 降低耗材受潮的风险

-耗材导引通道设计 方便每次进新料时不用拆壳

-横板开关设计 操作时不需要持续按压

-多层堆叠设计 理论上配合3通接头可变成无限堆叠进退料系统

-贯通式固定轮轴 计划后面会更新有配合Marble run components Kit-003的电动进退组件

操作演示：

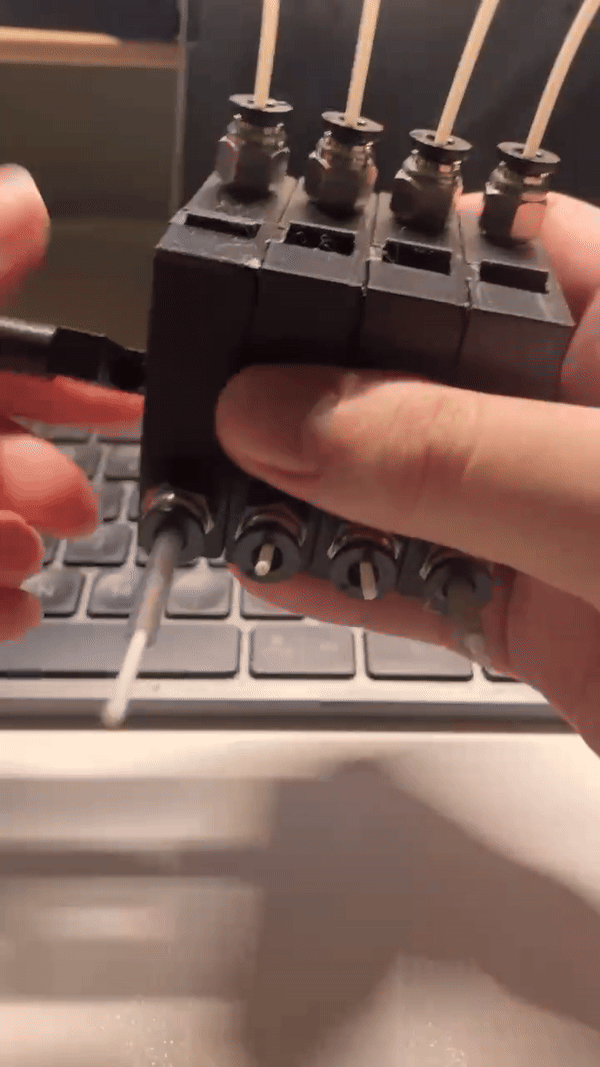

每次进新料

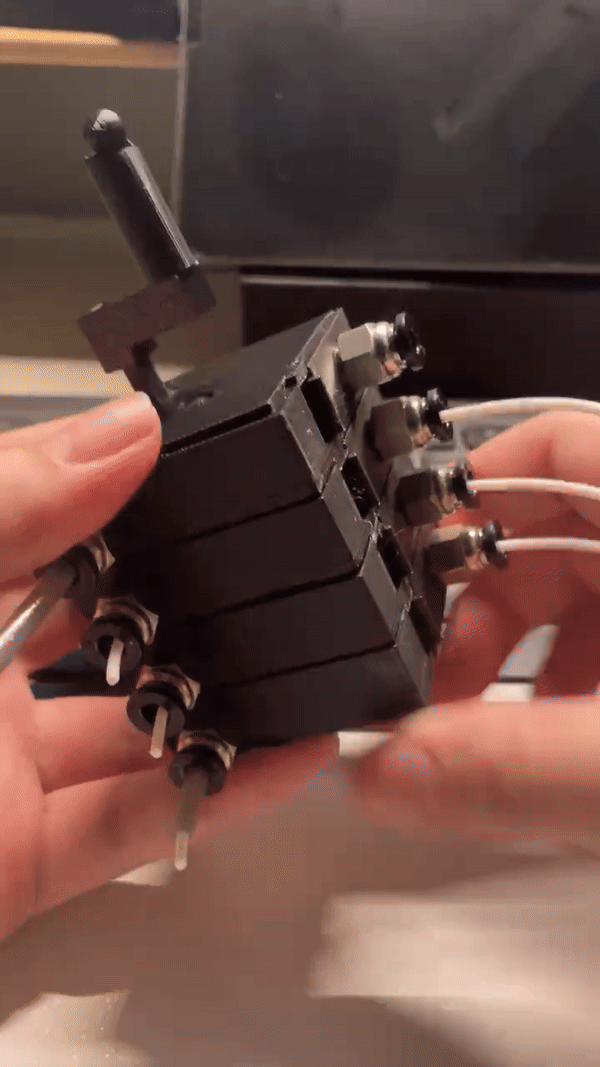

使用过程

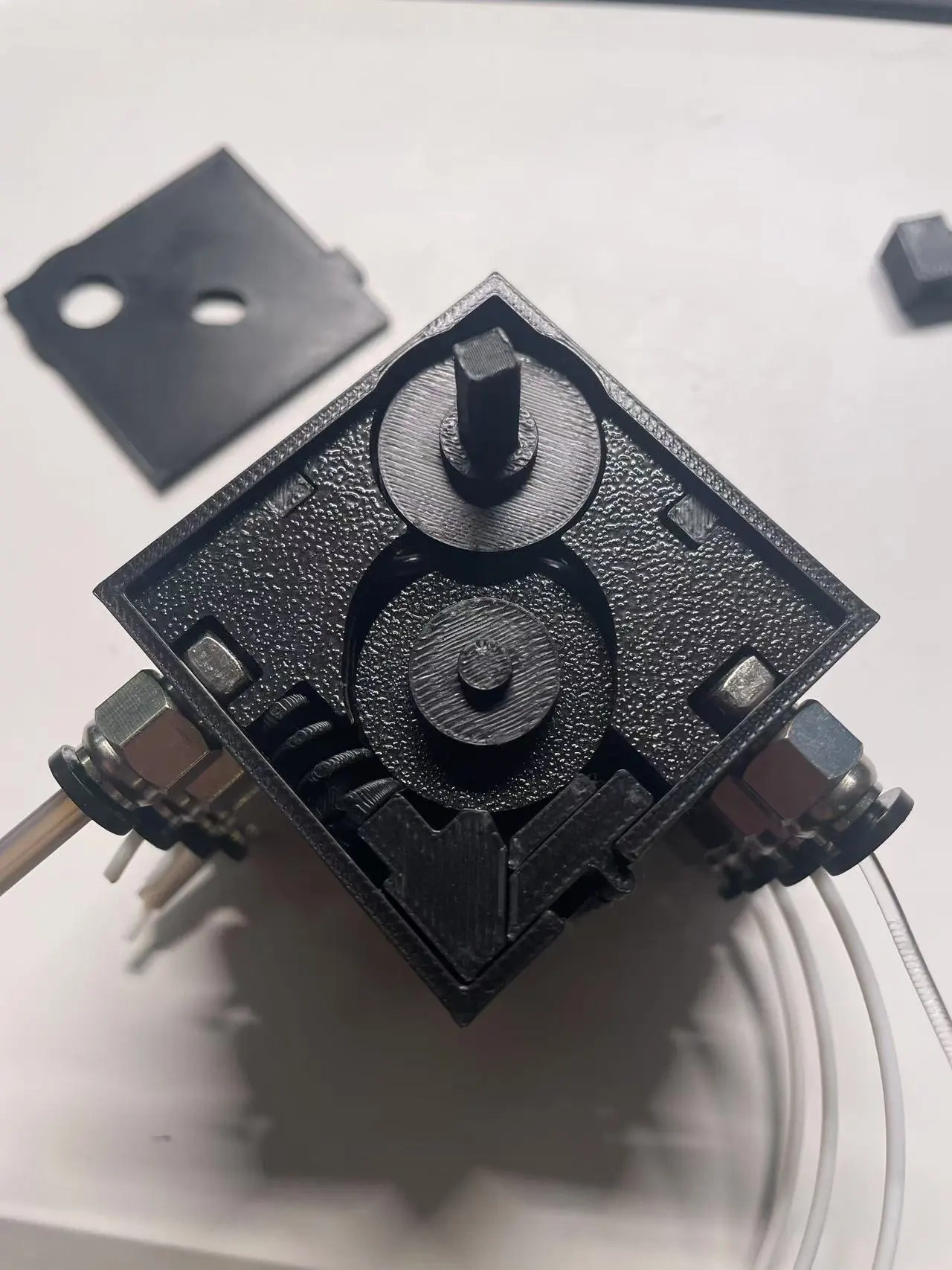

原理：

通过弯曲的耗材弹力令中间的活动轮处在空转状态

当开关下压带动弹簧压缩令19号元件把活动轮顶起

从而把耗材与固定轮内的橡筋接触产生摩擦力

这时转动固定轮则带动耗材进退

所需额外材料：

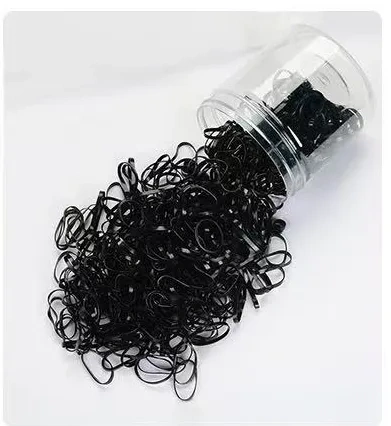

-橡筋：我采用的是普通女生扎头发的橡筋 使用其他橡筋或许需要调整19号元件与3号元件的接触面厚度

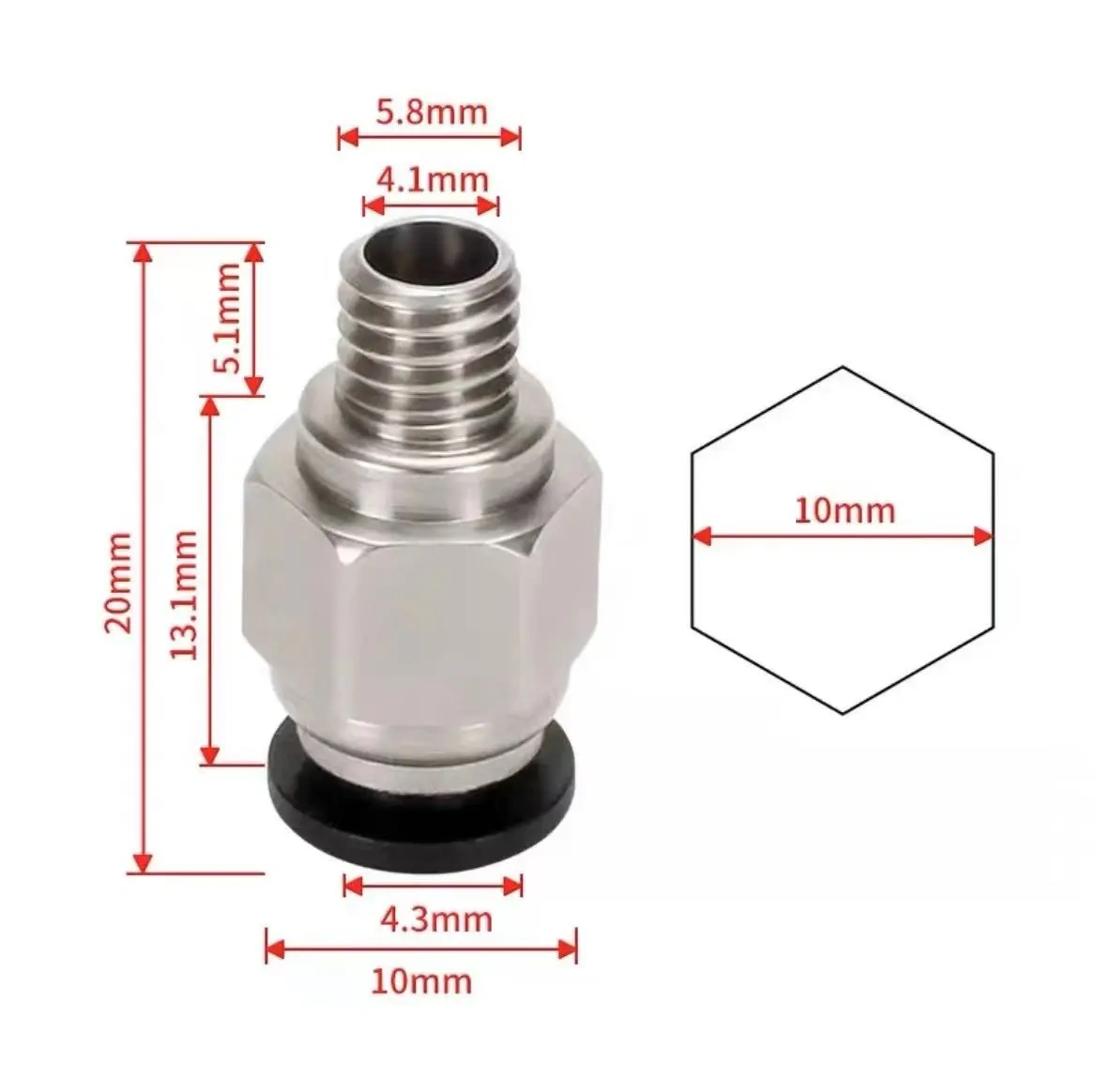

-气动接头：我使用的是标准PC4-M6贯穿式气动接头

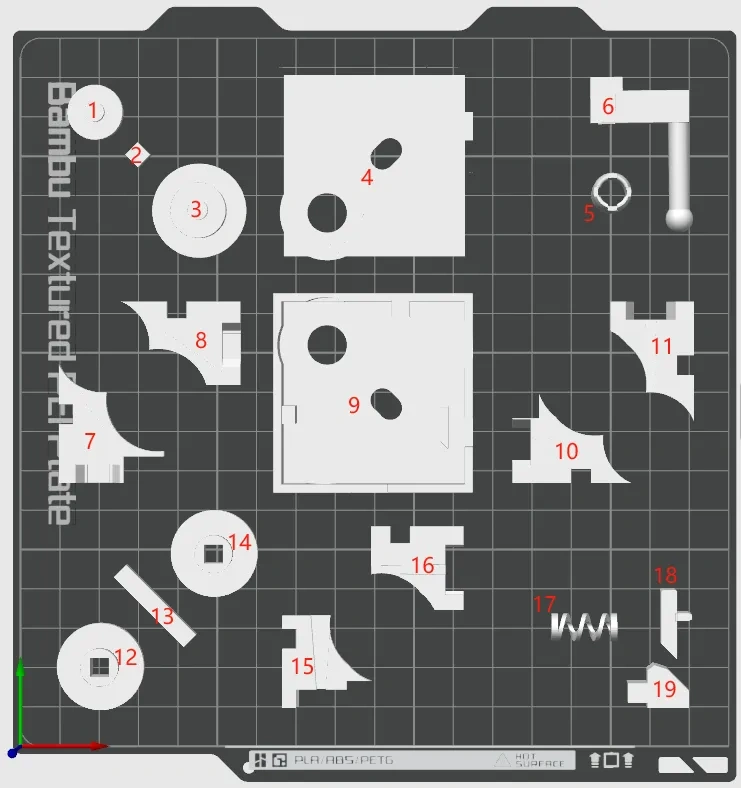

模型件说明：

1，2，3：活动轮组合；

4：盖板；

5，6：手摇组合；

7，8：底层填充模块；

9：外壳；

10，11：上层填充模块；

12，13，14：固定轮组合；

15，16：中层填充模块（耗材导引通道）；

17：弹簧；

18：横板开关；

19：活动轮位移件；

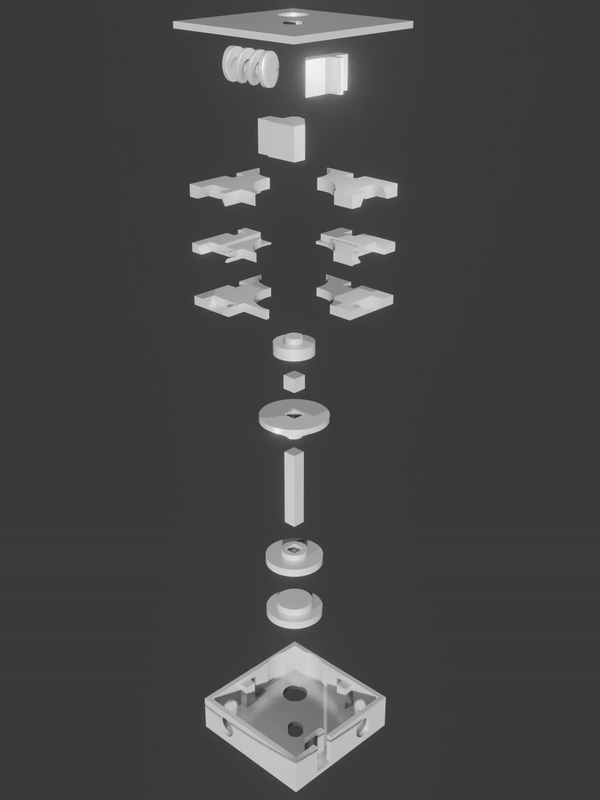

组装过程：
