铝型材通用辅助零件

适用产品：2020铝型材、3030铝型材、4040铝型材

辅助功能：端孔定位辅助、侧面孔定位辅助、自由打孔辅助

使用方式：首先打印出模型后，还需准备两个M14螺母，厚度为4mm；M14钻套若干，根据自己钻孔需求而定；M4的T型螺母多个，用于固定大零件；M4螺丝若干，用于固定两个零件；

设计来源：根据B站up《通通玩起来》的视频“BV14EzKYYEhV”，以及他的铨洲cnc打印教程改编

使用说明：

先确定你的型材型号，如果是4040，要打M8的端孔和侧孔，

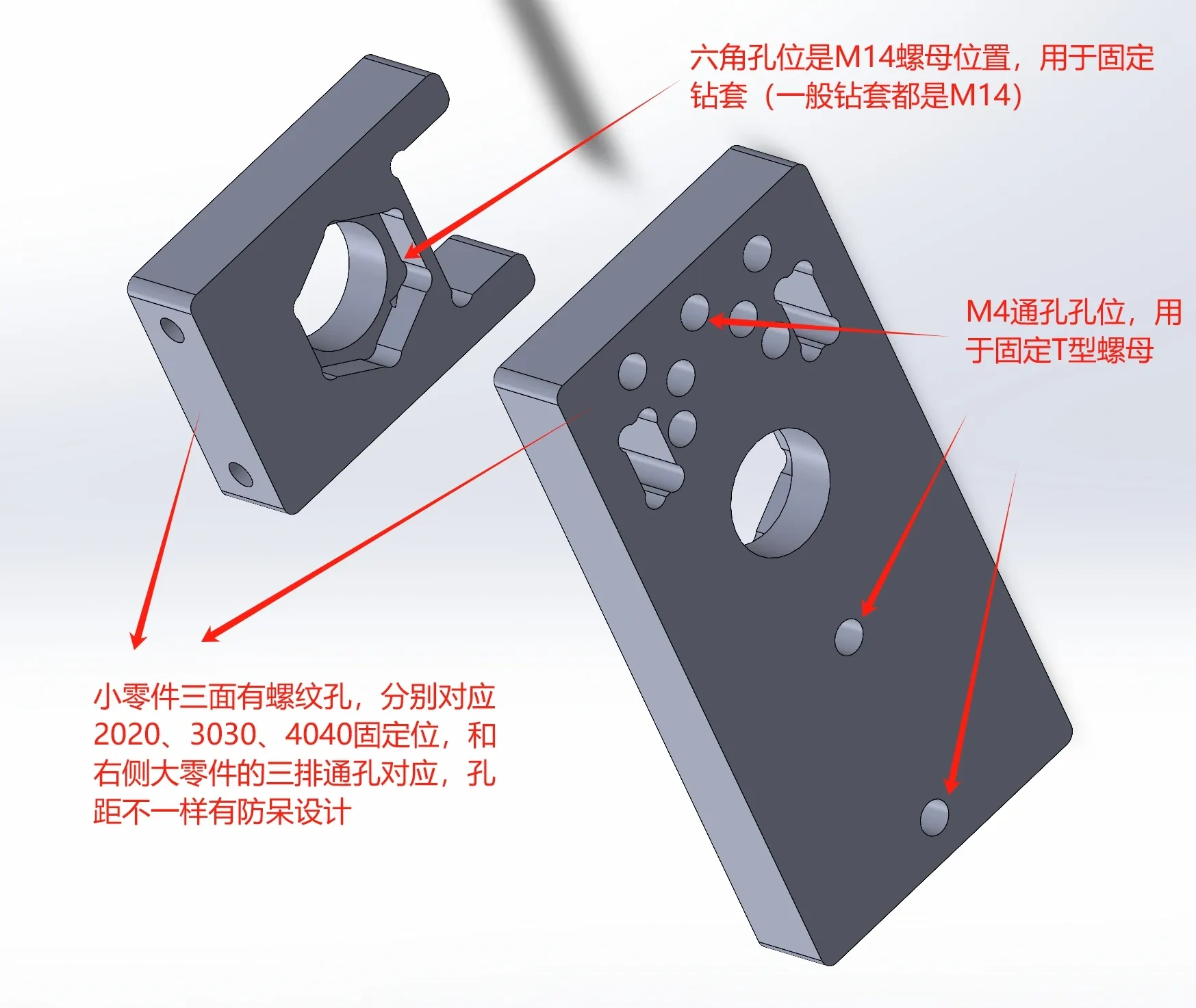

1. 将M14螺母和钻套分别固定在两个零件槽中；
2. 用M4螺丝将两个组件垂直连接起来，如果是4040型材，则是大零件最外侧的两个孔和小零件一侧的顶孔连接；
3. 通过大零件中心轴的几个M4孔位，结合T型螺母把零件固定在需要打孔的型材上
4. 根据自己需要用电钻进行打孔

注意事项：

1. 小零件侧面的孔因为是螺纹孔，再加上打印出来效果不好，建议用热熔螺母进行加固
2. 采用M4孔位对T型螺母进行固定是由于只有M4才能同时满足2020、3030、4040型材T型螺母，和自己平时使用的可能不一致，可以根据自己需求单独修改中轴线的几个孔位
3. 内面形成夹角由圆弧过渡是为了CNC考虑，不影响3d打印

2024-12-03更新：

1. 区分3D打印和CNC模型，可以直接打印M14螺纹，钻套固定不需要六角薄螺母
2. M4通孔改为4.2mm半径，防止打印收缩后不好安装
3. 端孔组件中的螺纹孔改为4mm半径，由于打印误差可以直接使用M4螺丝，但还是建议使用热熔螺母
4. 添加了侧面打孔的定位标记，可以用于自由打孔定位用
5. 打印件添加了1.5mm的圆角

购买配件还没到货，等配件齐全时会提供实物参考图
