UV固化灯

尺寸：63*63*36mm

作用：UV固化灯采用5W365NM紫外线灯珠，可以用来实现绿油、无影胶的固化。内置一个1000MA的锂电池和5V散热风扇，以便长时间的运作。

需要购买的器件：

序号	名称型号	数量	图片

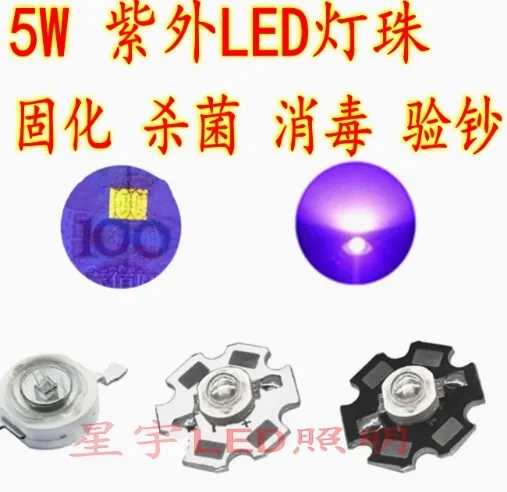

1	5W2芯紫光365NM 焊20mm铝基板	1个

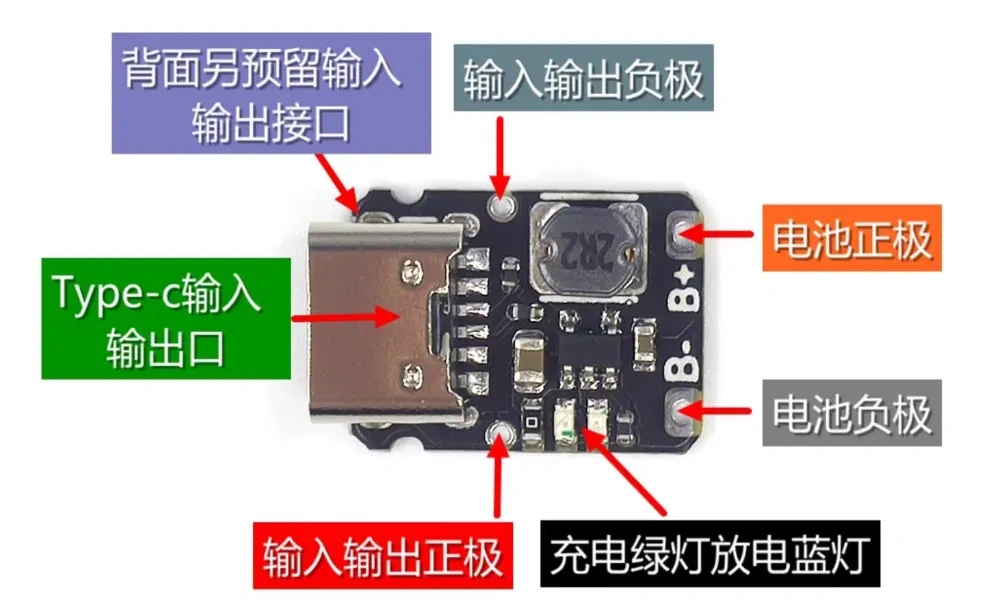

2	5V充放电一体模块	1个

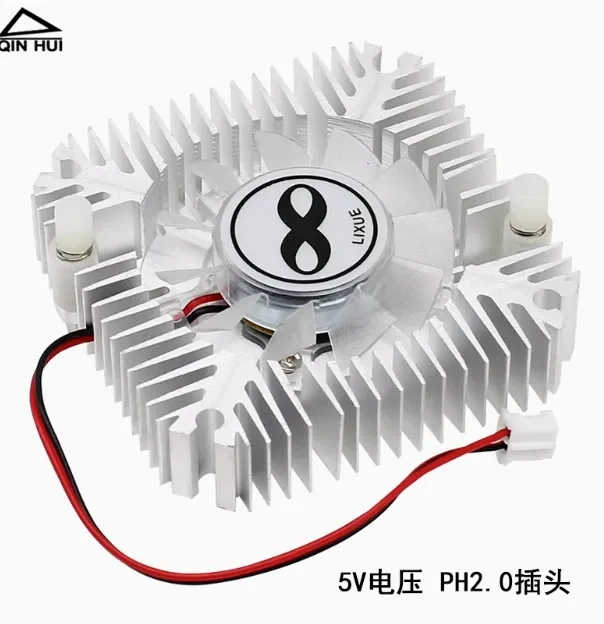

3	5V散热器孔距5.5cm	1个
4	2W0.75R金属膜电阻1%	1个

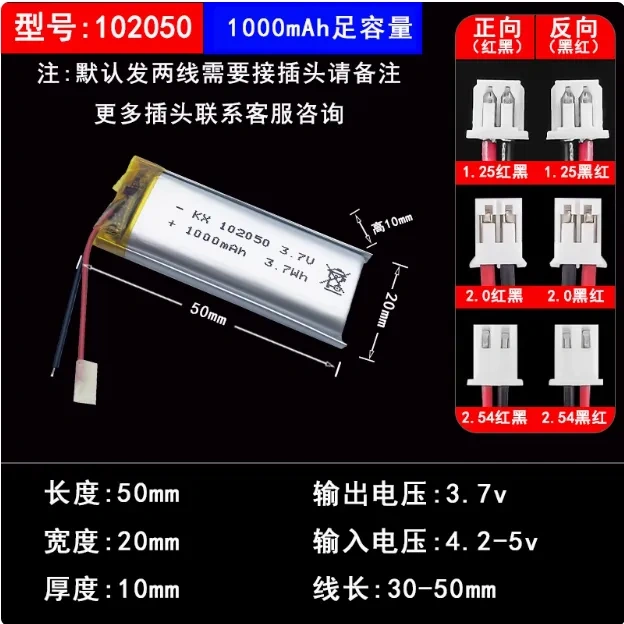

5	102050-1000mA锂电池	1个

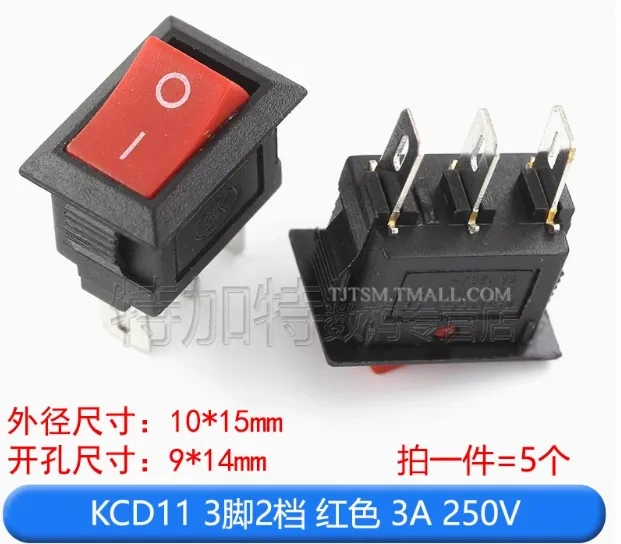

6	KCD11三脚两档船型开关	1个

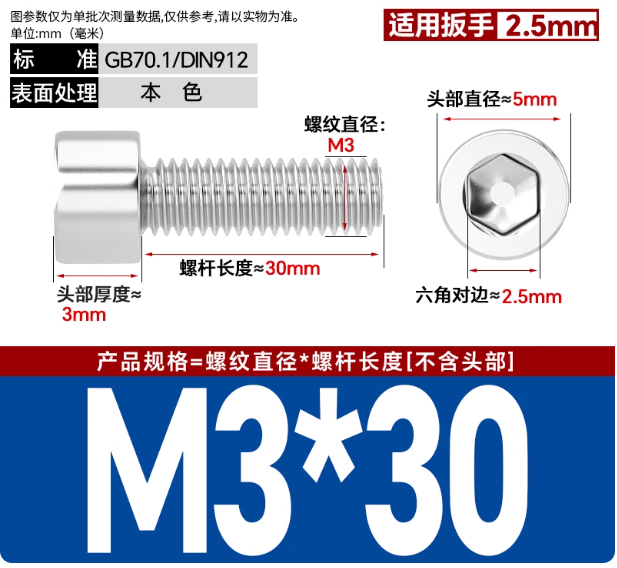

7	内六角螺丝M3*30	4个

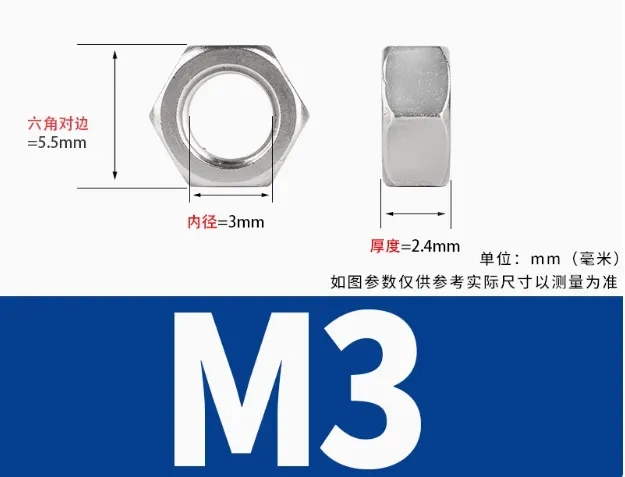

8	M3螺母	8个

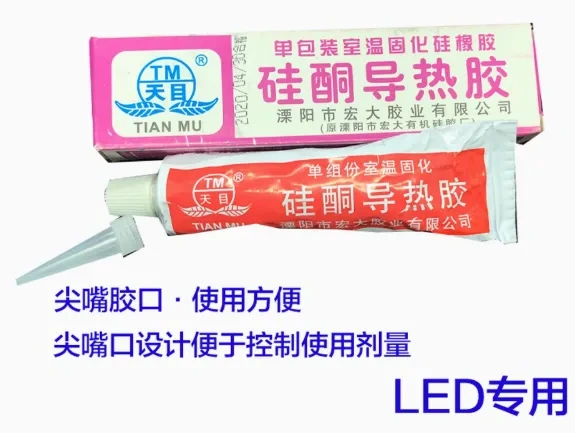

9	导热硅胶（有粘性）	1个

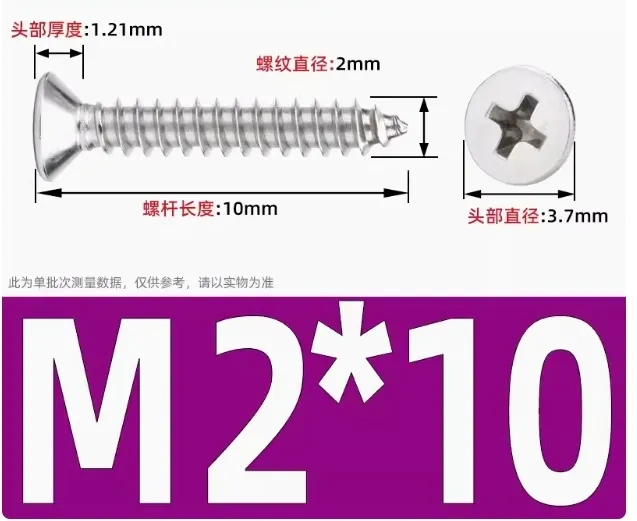

10	M2*10自攻螺丝	5个

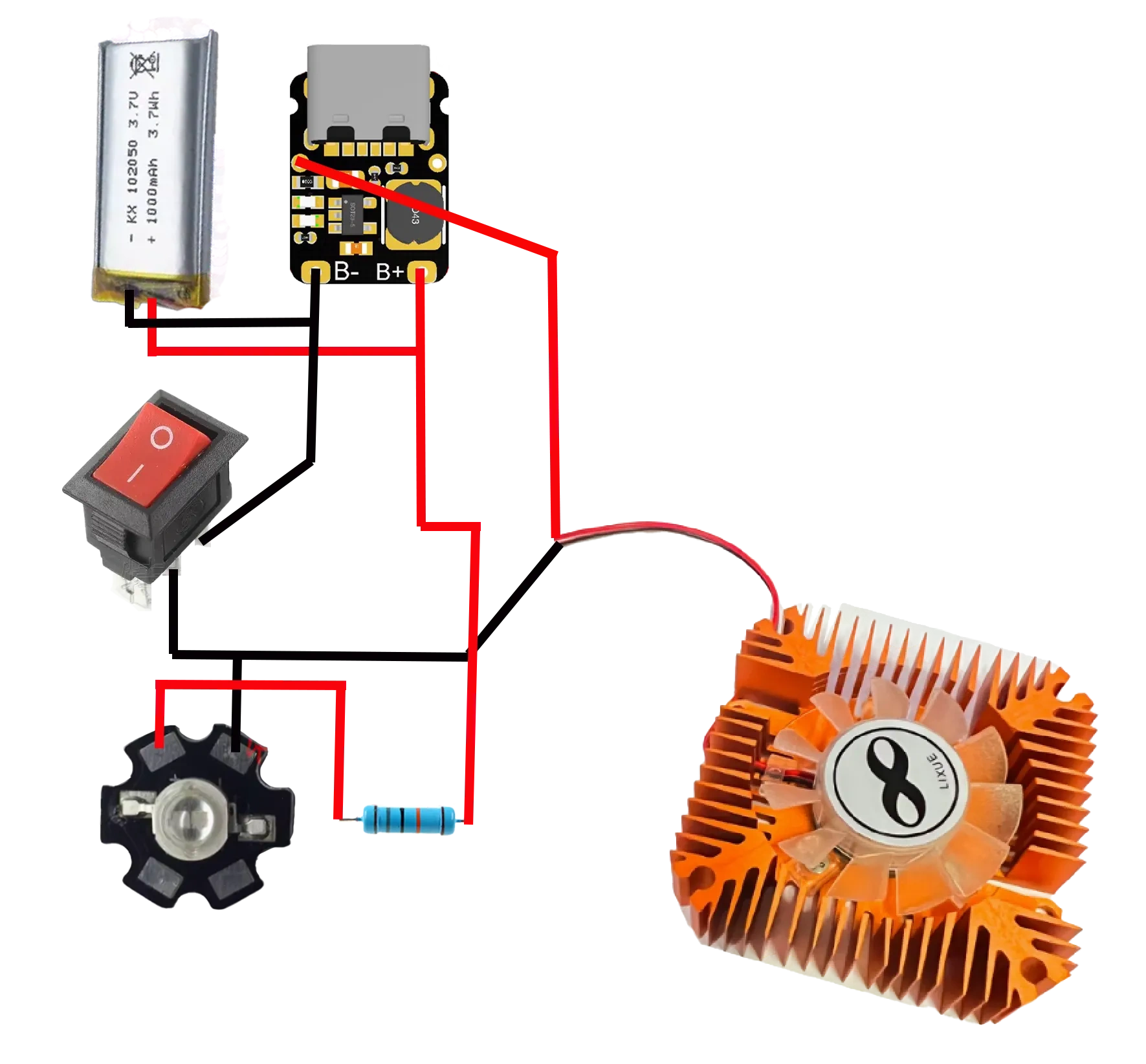

接线图纸：

注意事项：

1、灯珠是通过导热硅胶固定在LED散热器上的。

2、各电子模块可以使用电子胶进行固定。

更新

2025.9.20

整体高度增加了2mm，以便电池仓由12mm高增加到14mm高度，让锂电池放置更容易。

2025.9.8

1、风扇挡板增加了小凸起，防止螺丝拧紧时与风扇打架。

2、螺丝由M3*35改成M3*30。

3、增加了电源芯片固定卡扣。
