准备工作：

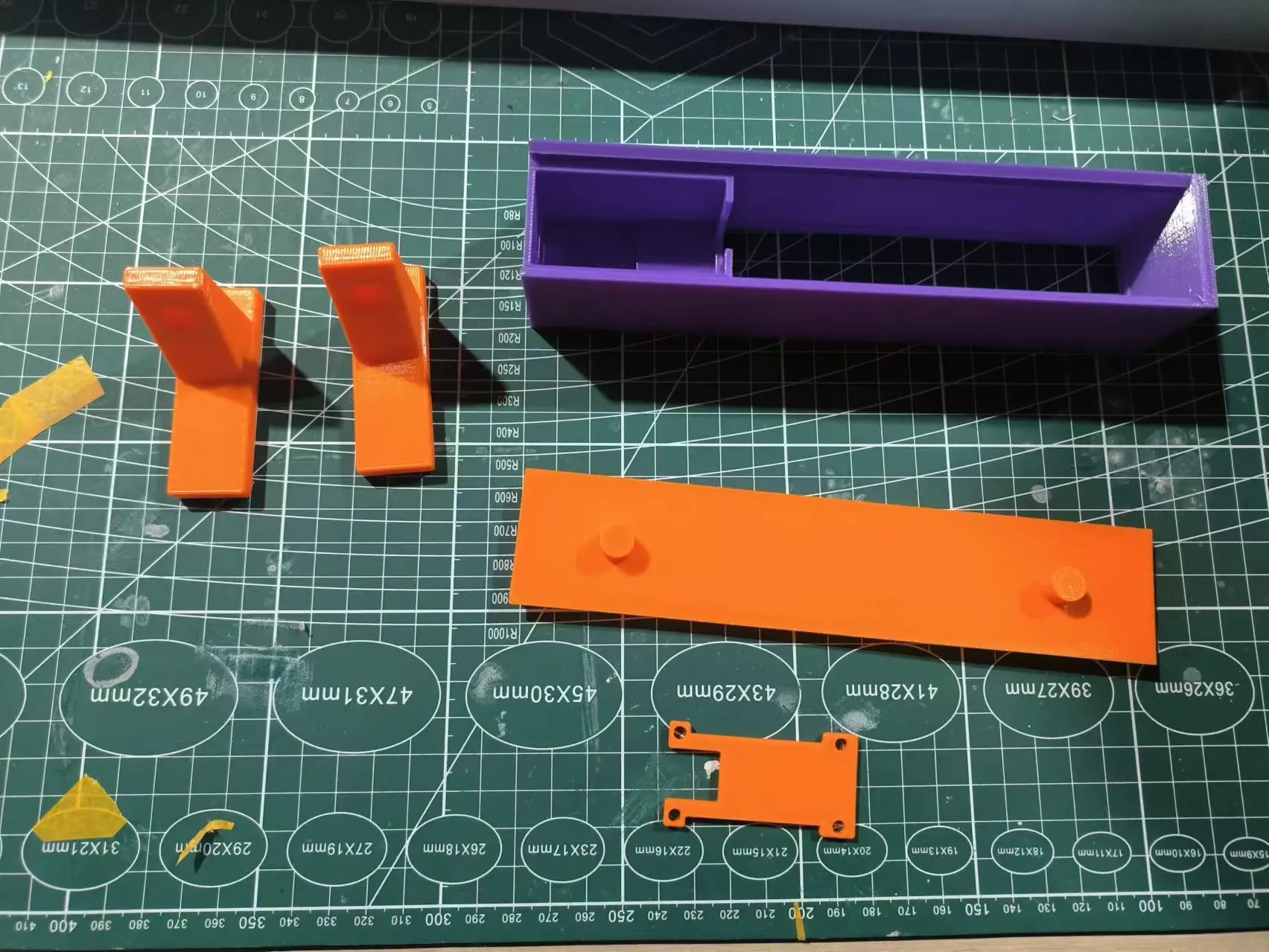

一、准备3D打印件如下：

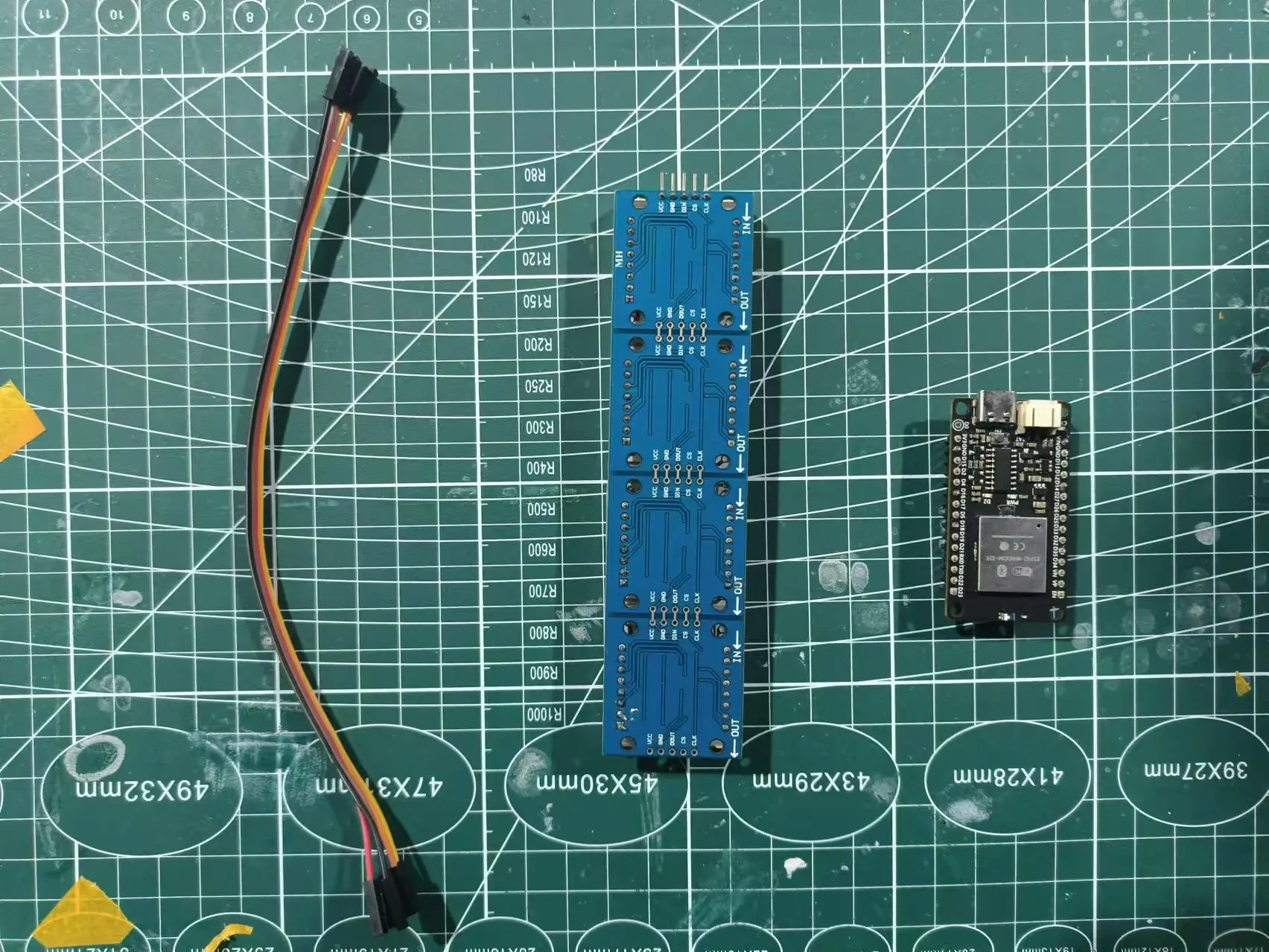

二、准备硬件如下：

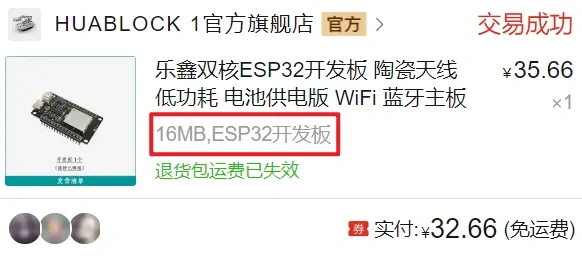

1. ESP32开发板

   我用的是16MB的开发板 建议和我买同一家的 其他家的怕尺寸对不上

   链接：[https://mobile.yangkeduo.com/goods2.html?ps=JfBSPl1quM](https://mobile.yangkeduo.com/goods2.html?ps=JfBSPl1quM)

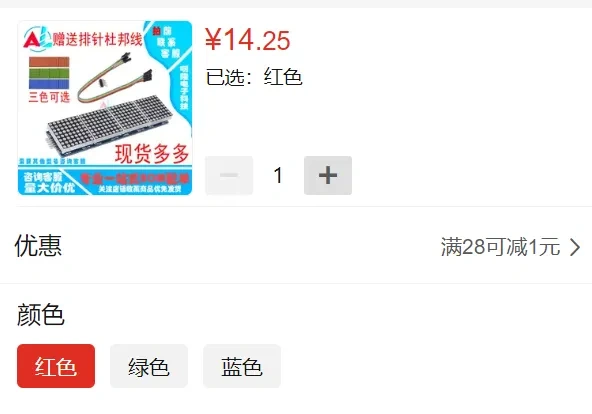

2. 8*8点阵屏

   颜色可以自己选喜欢的

   链接：[https://mobile.yangkeduo.com/goods.html?ps=wJCFe7E808](https://mobile.yangkeduo.com/goods.html?ps=wJCFe7E808)

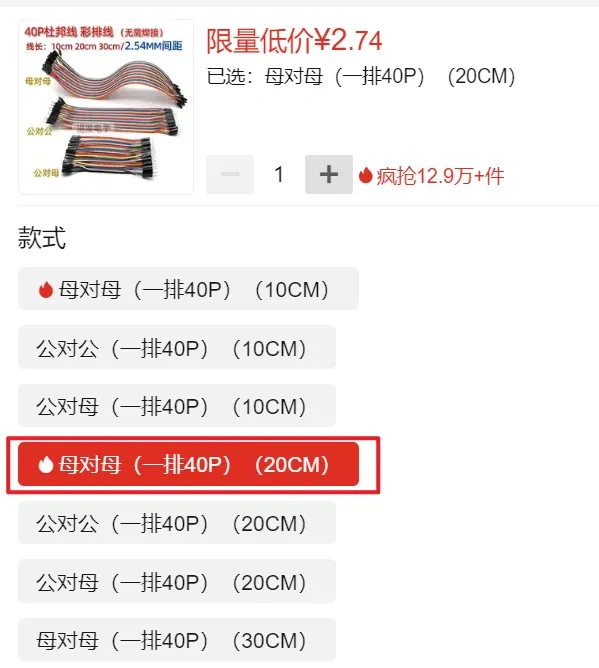

3. 双母杜邦线*5 （若干）

   注意选母对母

   链接：[https://mobile.yangkeduo.com/goods.html?ps=07xhY1vqVQ](https://mobile.yangkeduo.com/goods.html?ps=07xhY1vqVQ)

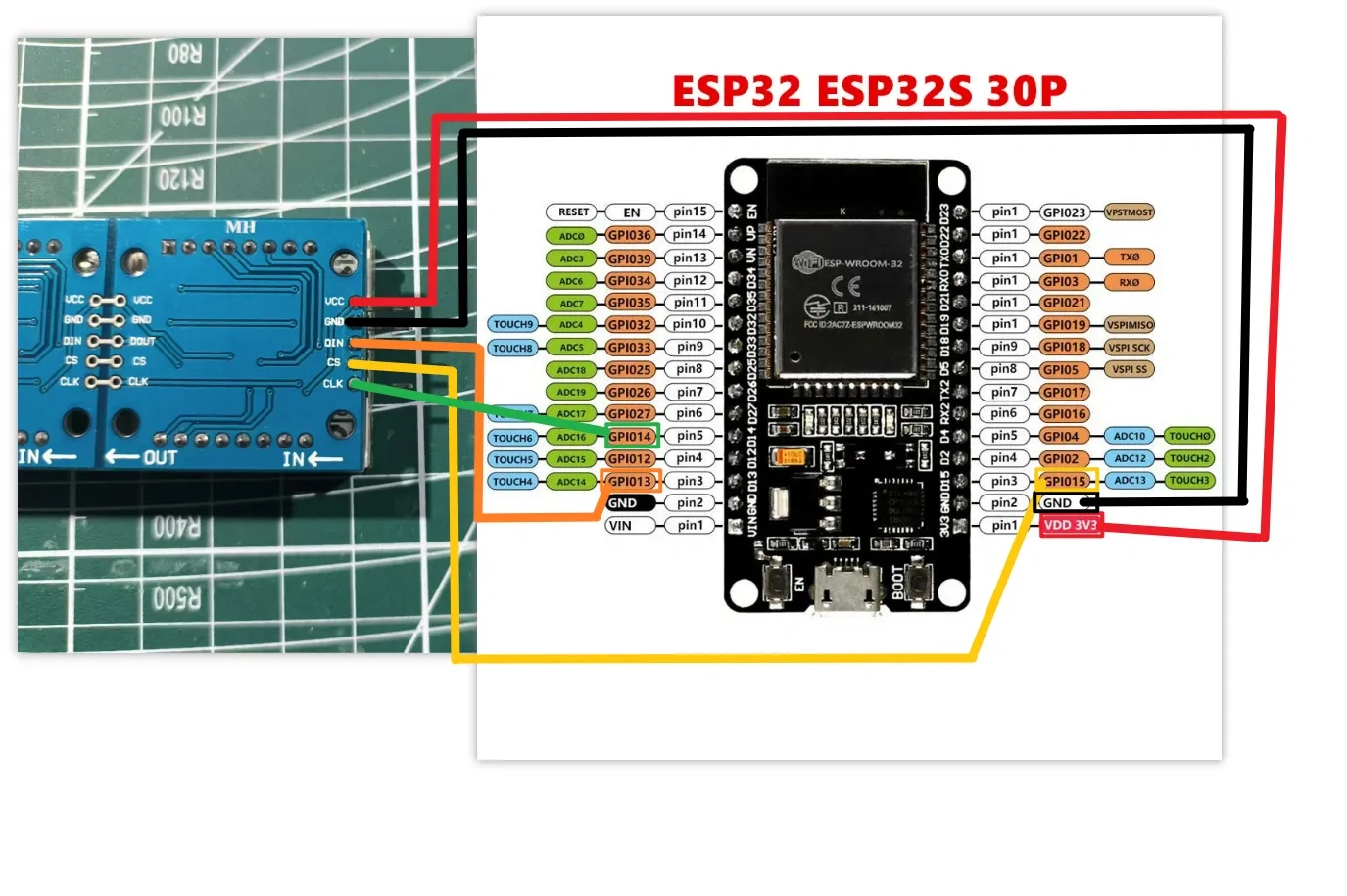

三、硬件组装：

8*8点阵屏-VCC 连接 ESP32-3V3

8*8点阵屏-GND 连接 ESP32-GND

8*8点阵屏-DIN 连接 ESP32-D13

8*8点阵屏-CLK 连接 ESP32-D14

8*8点阵屏-CS 连接 ESP32-D15

四、打印件组装：

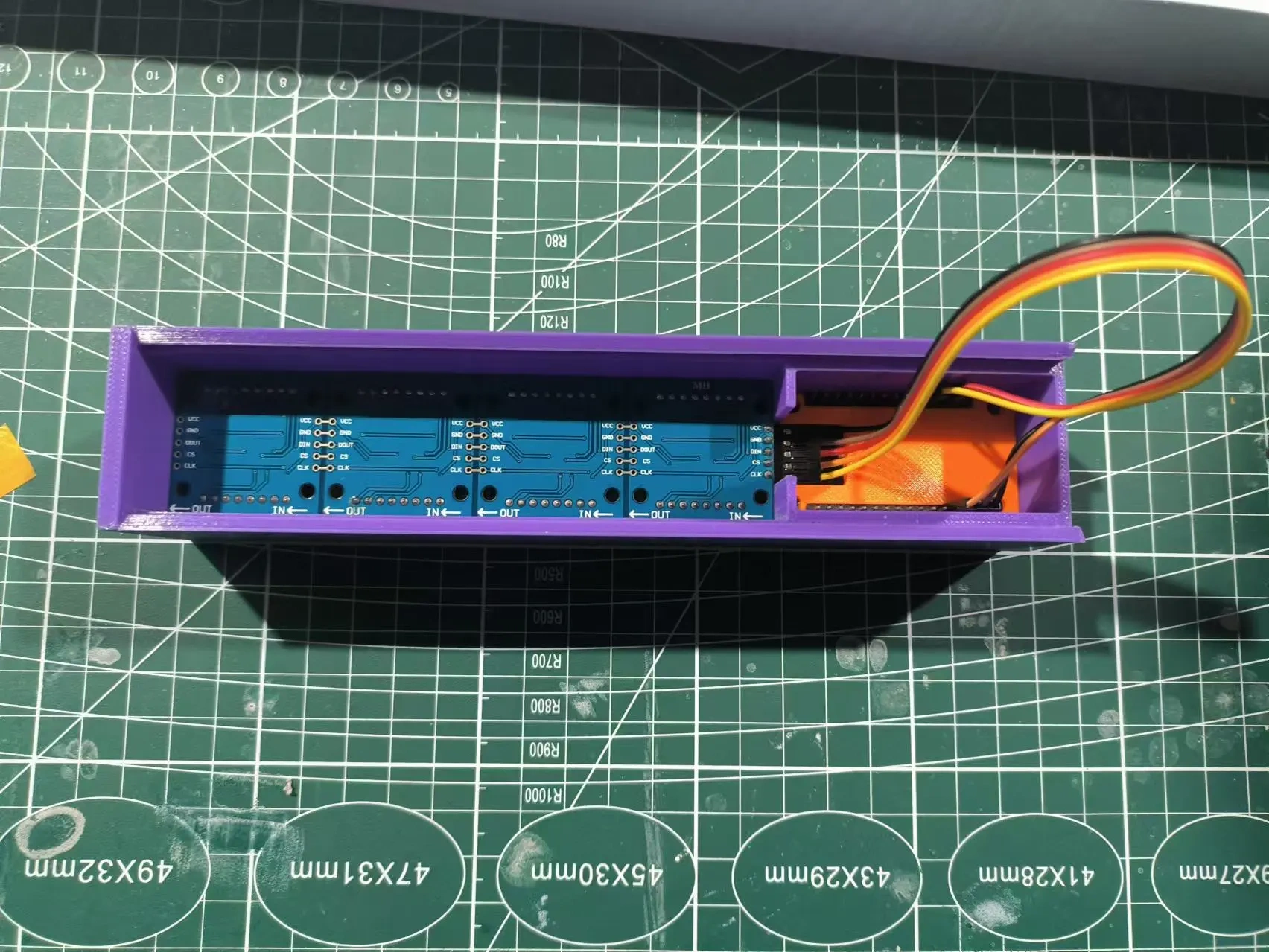

1. 先将ESP32对准孔位放入点阵盒中 再把ESP32打印挡板放在ESP32上面 最后放入8*8点阵屏 如图所示：

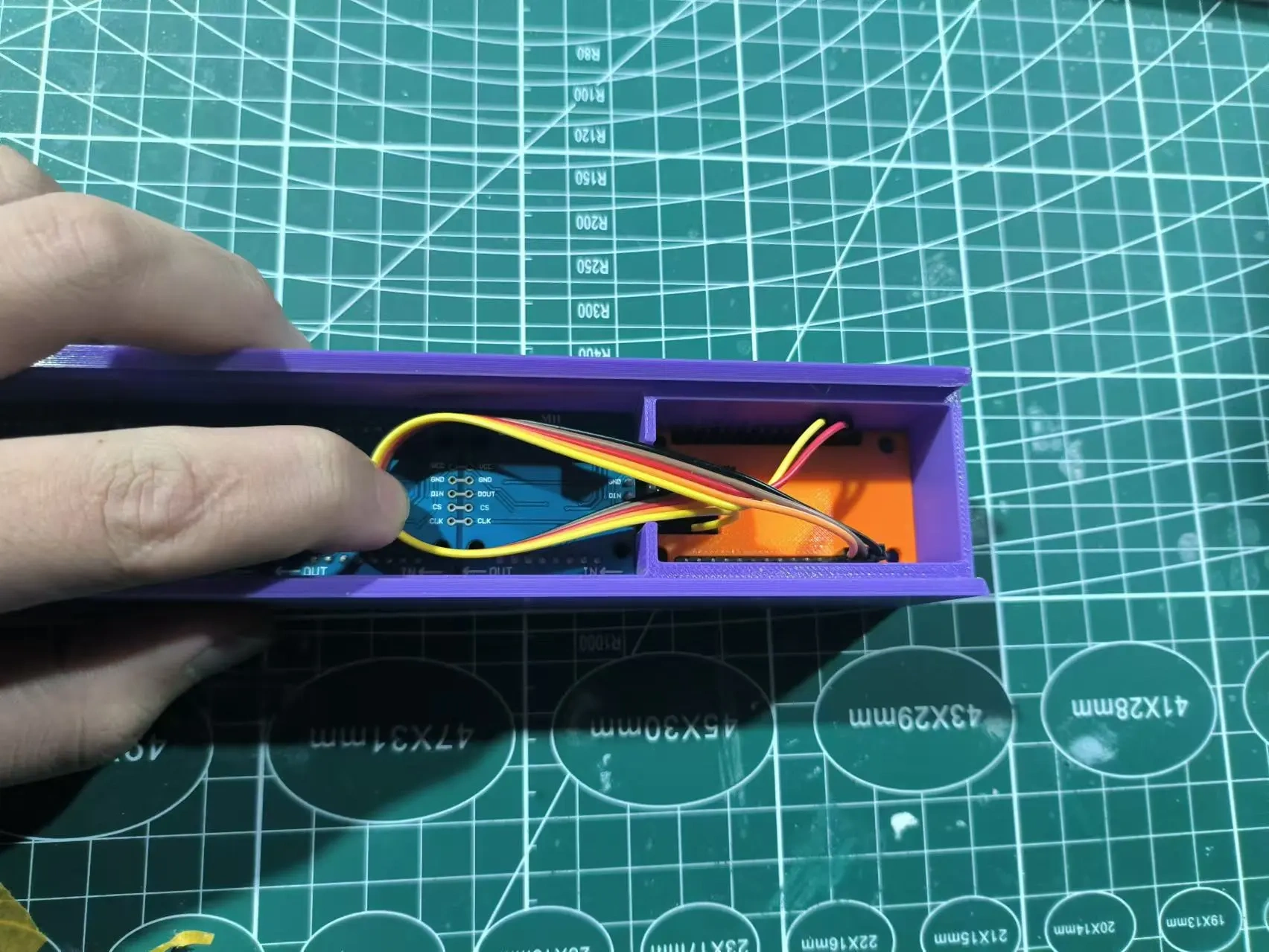

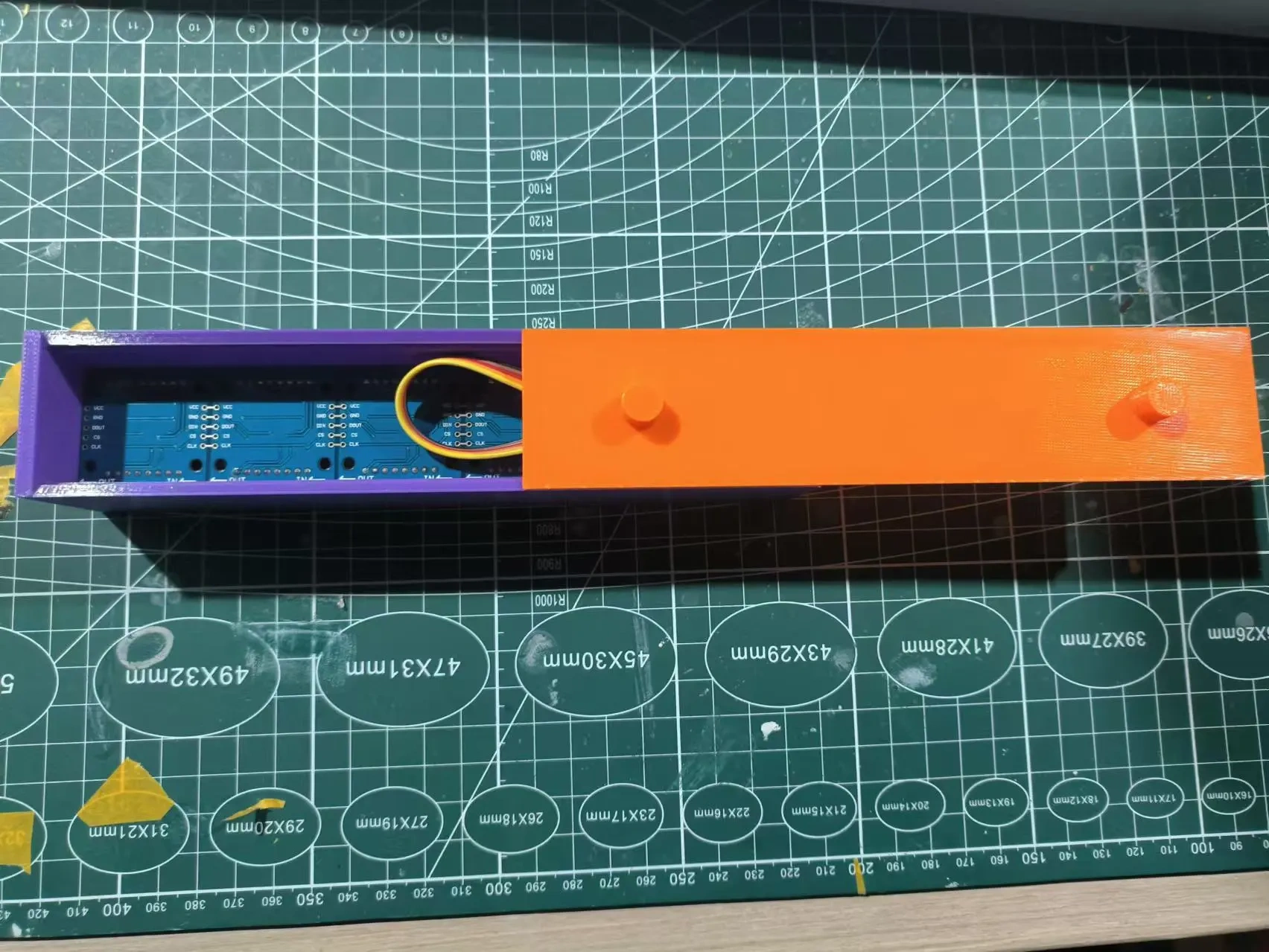

2. 理线 把杜邦线压在8*8点阵屏上 顺势将后盖划入外壳中

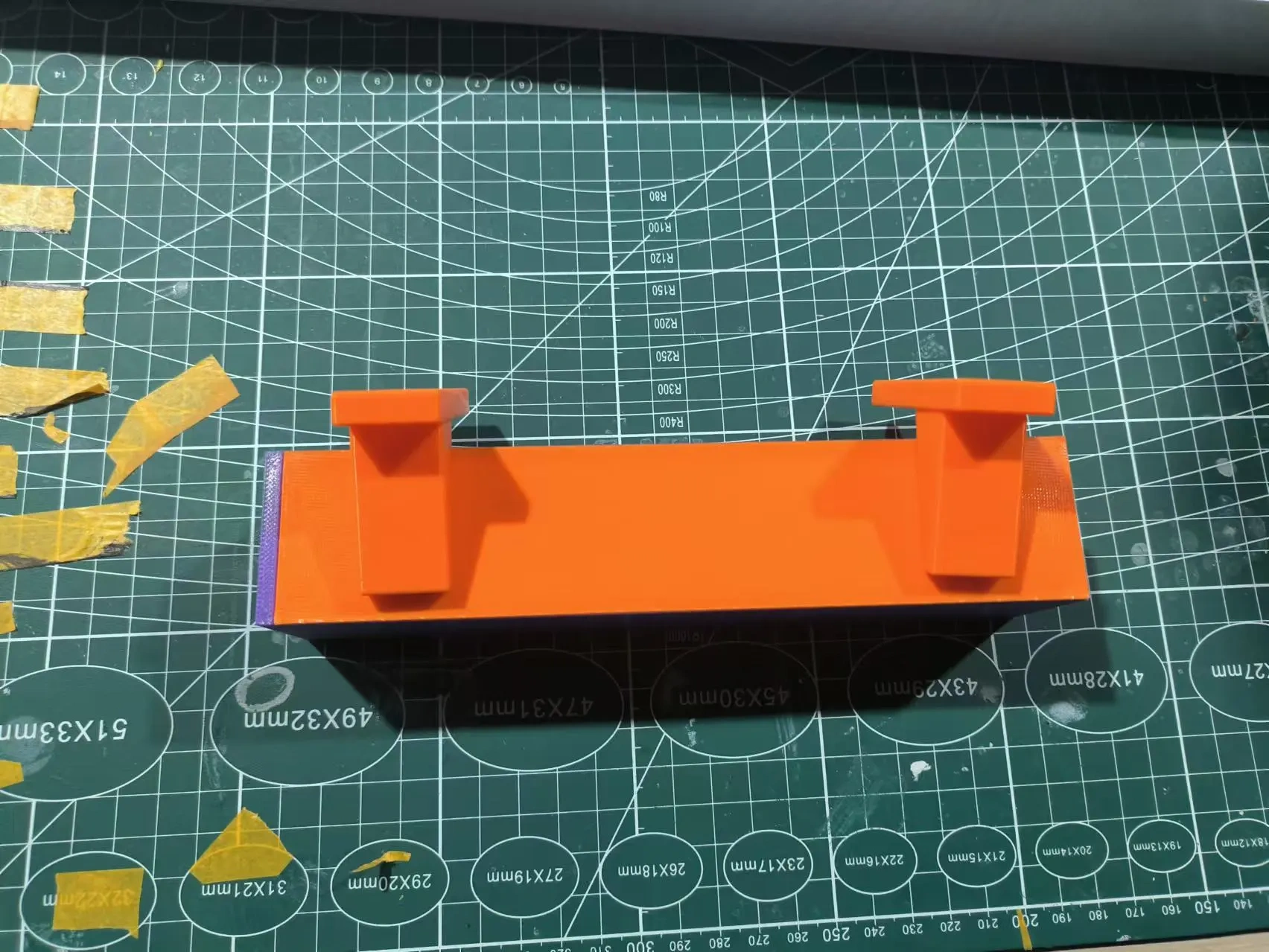

3. 安装脚手架 这里我做了可活动的 你也可以用胶水粘上

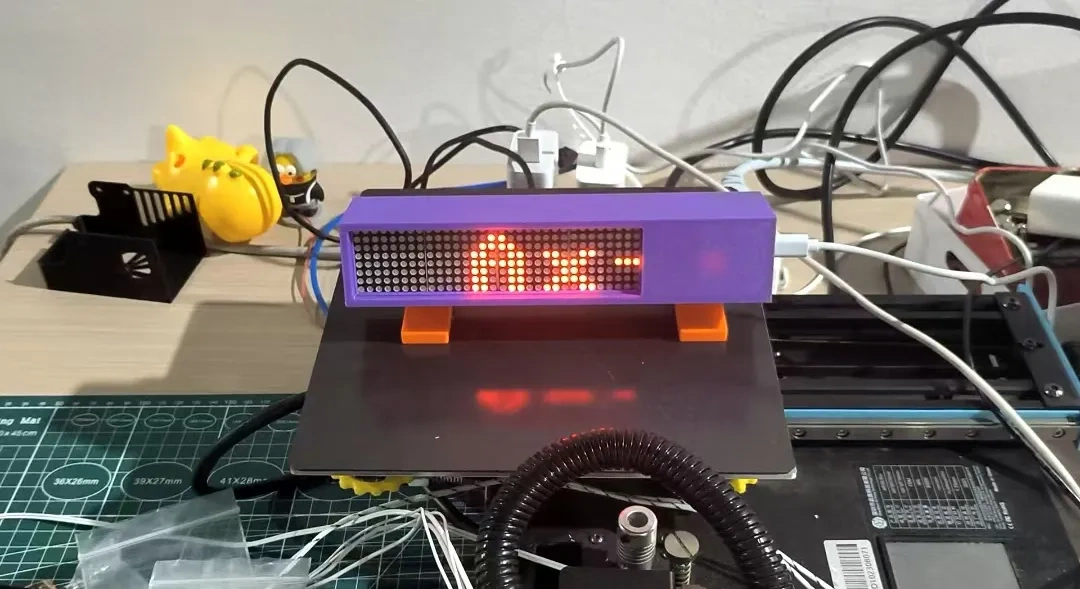

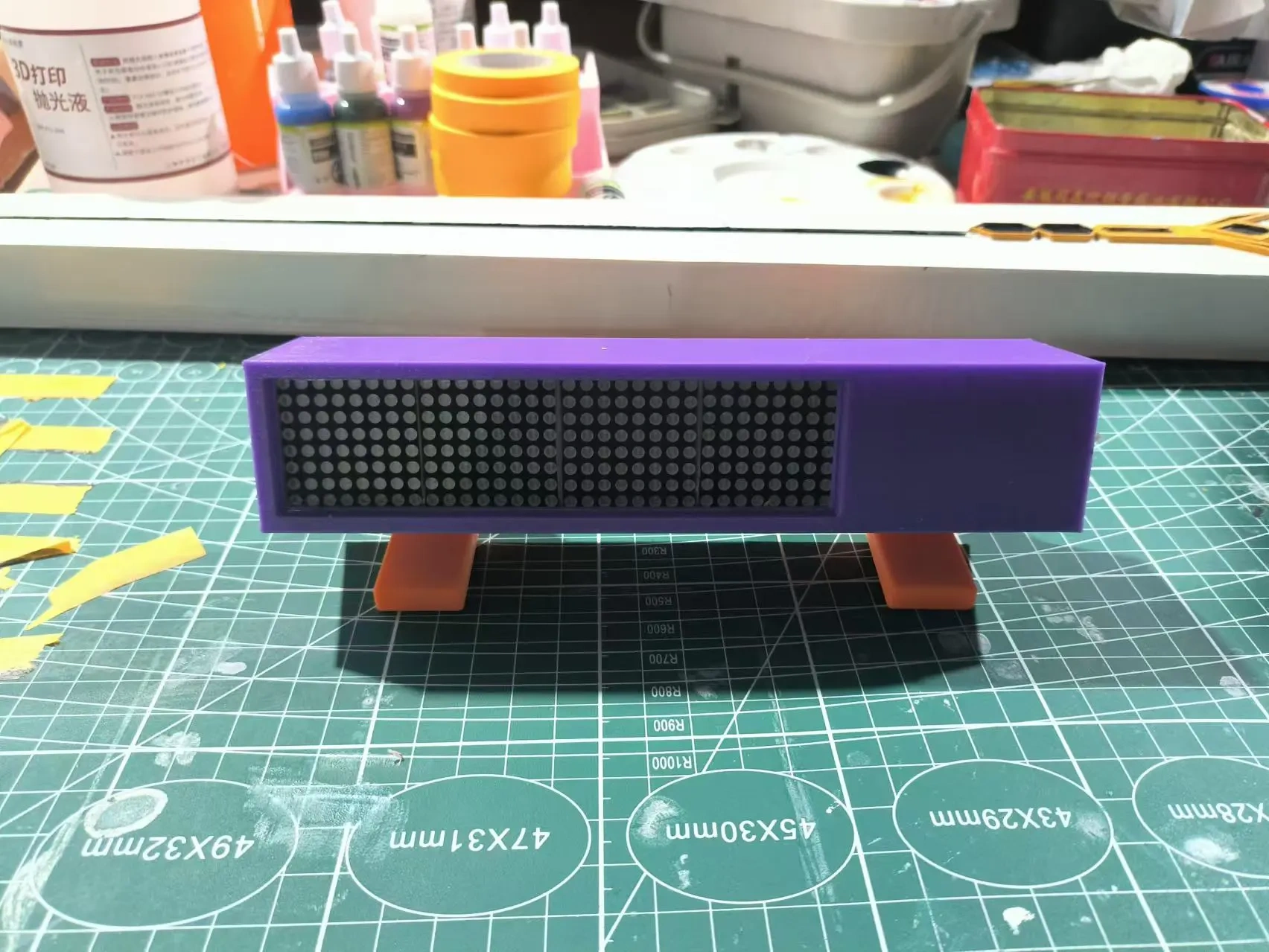

4. 成品展示



五、代码篇

注意事项：对于完全没有这方面的知识的人是一个难点 但是 上手也简单

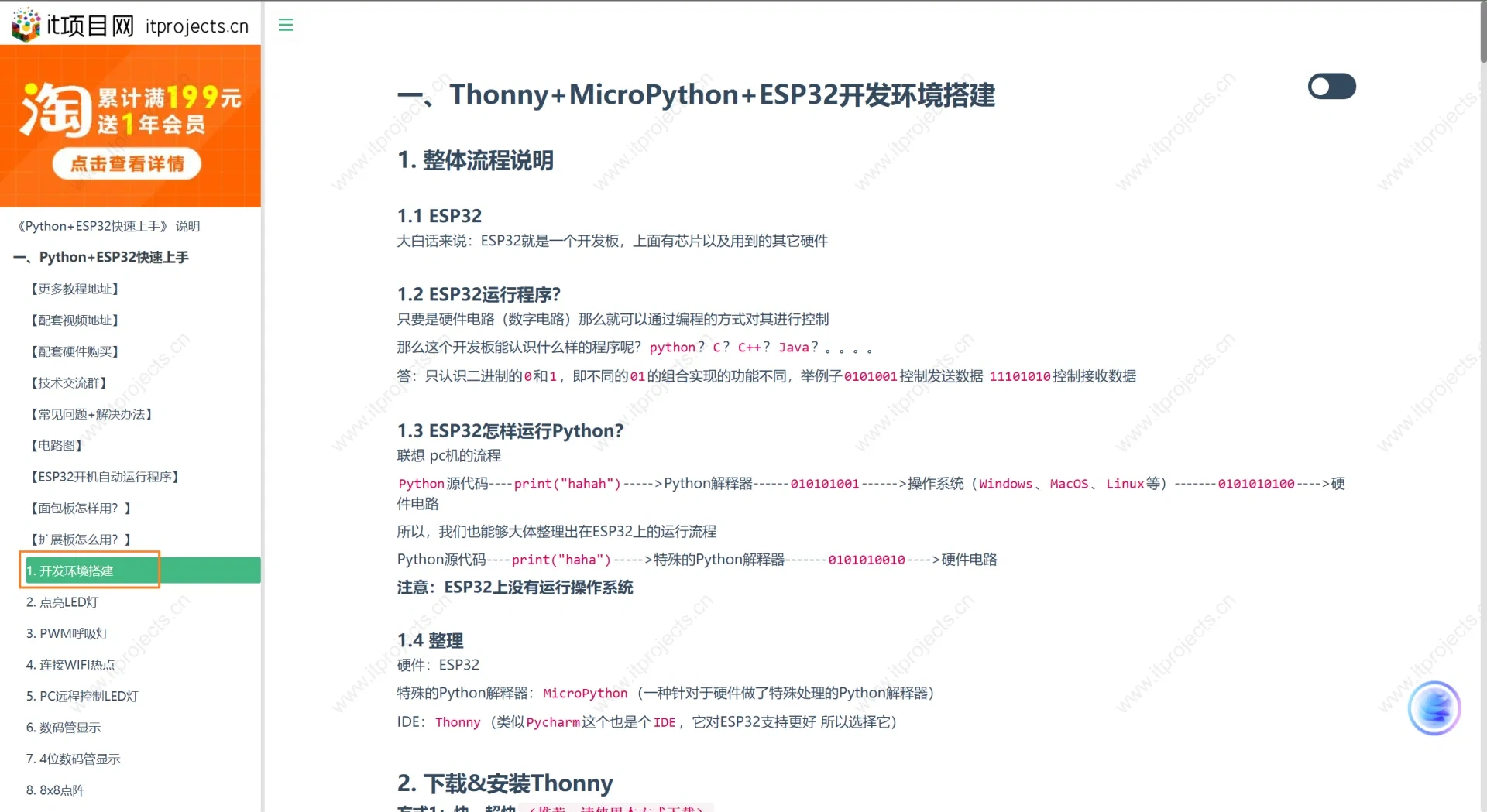

1. 推荐教程：[https://doc.itprojects.cn/A0001.micropython.esp32/01.doc.5ec0ceed6860b084b258559aa19c2534/index.html#/01.dajianhuanjing](https://doc.itprojects.cn/A0001.micropython.esp32/01.doc.5ec0ceed6860b084b258559aa19c2534/index.html#/01.dajianhuanjing)

2. 只需要把开发环境搭建看完 就可以了（会烧录固件 上传代码就OK了）



3. 烧录好MicroPython之后 上传以下代码（不会联系我 邮箱：xiaodian021@gmail.com）

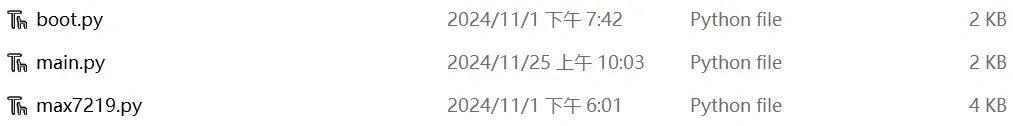

   boot.py esp32启动的时候会自动运行

   main.py esp32启动运行完boot.py之后会运行main.py

   max7219.py 8*8点阵屏驱动

   代码链接：[https://wwqe.lanzouo.com/b00mowxwch](https://wwqe.lanzouo.com/b00mowxwch) 密码:6gfu



   将这三个代码上传到esp32中

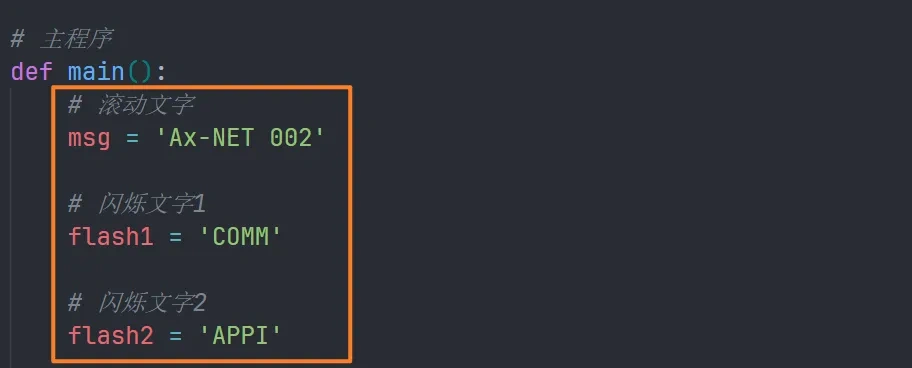

4. 可之行修改显示文字

   在main.py中修改

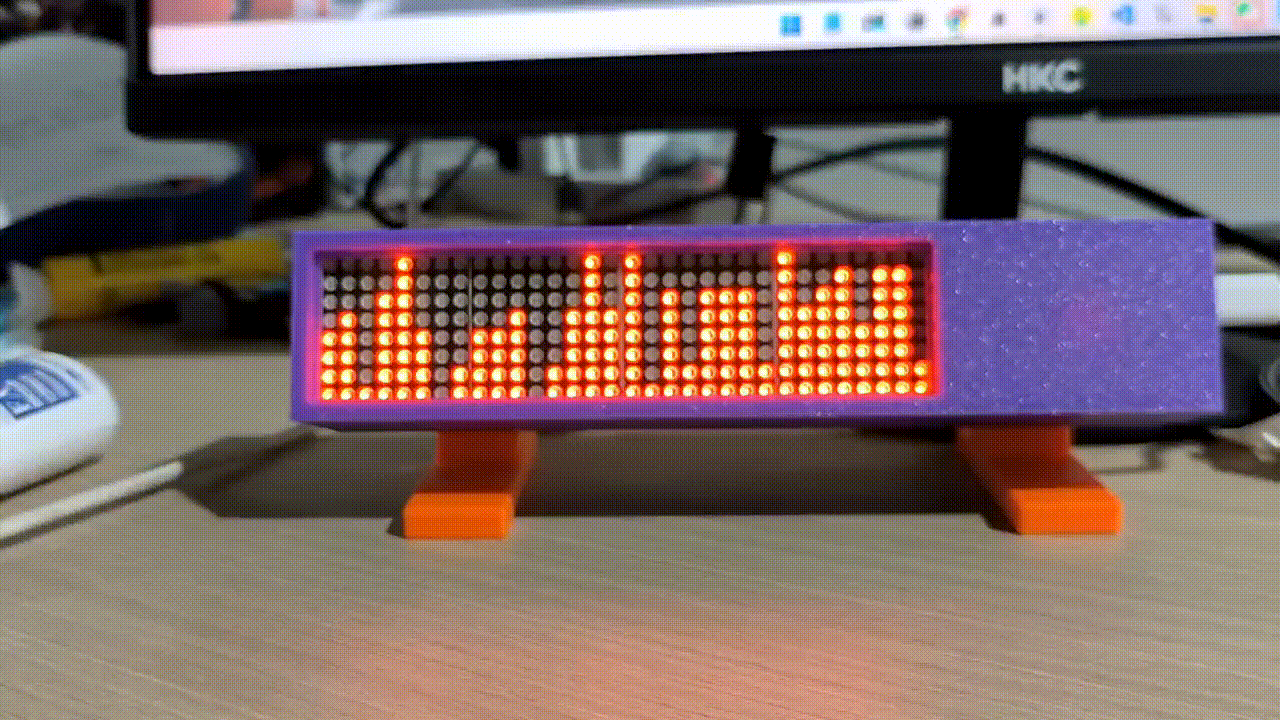

5. 成品效果展示



六、扩展

我这里只是做了简单的显示英文字符 你们可以自行DIY

如：获取频谱让点阵屏随音乐跳动
