这是一个用于拓竹P1S的50mm排气口，可连接内径50mm的排气管路。采用分体设计，使用吸铁石连接，排气管路支持8个朝向，不使用管路排气时可快速拆下。

由于出气温度可能较高，建议选用PETG进行打印，我已打印完成，虽然支撑处略有瑕疵，但是完全不影响使用。如果有条件的，可以采用ABS等进行打印，但是打印效果未进行测试，请自行调整参数。如果您有更好的打印参数设置，欢迎分享。

一、前言：为什么做这个？

当前MakerWorld已有很多优秀的排气管模型，甚至官方也有该模型可供下载，但是对我而言有3个痛点：

1. 管路口径也许并不适合我——我只有一个预留的空调开孔，最大只能使用50mm管路。
2. 朝向不适合我——有些模型接口是朝上或者朝左的，而我需要朝右的。
3. 不方便快拆——有些时候我不需要使用管路，比如打印相对安全的PLA，使用管路会导致排风量降低（管路存在气阻）

因此，我萌生了一个自己设计的想法，并且我希望这个排气口可以有多个朝向，方便不同需求的用户使用。

二、所需配件：

1. 圆形磁铁-18个：直径10mm，厚度3mm。建议多买几个备用。
2. 平头M3*7螺丝-3个：用于固定底座。一定不要！不要！不要选用自攻螺丝！！！
3. 平头M3*8螺丝-1个：用于固定底座。一定不要！不要！不要选用自攻螺丝！！！
4. （非必选）平头M3*10螺丝-1个：经创客反馈，可能M3*8螺丝无法锁紧，需要使用M3*10平头螺丝。虽然该问题仅一次反馈，概率极小，但是仍然建议提前备用，避免无法锁紧延误安装进度——2025/11/05
5. （非必选）自攻螺丝M3*6：因背板为钣金件，加工存在偏差，部分用户背板螺孔可能过小，建议使用自攻螺丝进行轻微攻丝。注意：攻丝应轻微、多次进行，避免过度攻丝！本螺丝不用于固定。
6. 502液体胶等粘结胶。

三、组装方式

该模型有两个主要零件，一个是底座，连接到打印机；一个是接头，连接管路。

除此之外，还有两个磁铁辅助安装工具，一个方形手柄（后面叫N手柄），一个圆形手柄（后面叫S手柄），建议根据以下方式进行安装：

1.取3个自然吸合在一起的磁铁。

2.将N手柄凹槽向上，滴一滴502胶水(胶水不要太多，避免溢出)，将3个磁铁任一端放入凹槽，压紧，等待胶水干透。

3.将S手柄凹槽向上，滴一滴502胶水，将3个磁铁的另一端放入凹槽，压紧，等待胶水干透。

4.去掉3个磁铁中心的磁铁，此时您将得到两个已安装好磁铁的辅助安装工具。

5.选取其中一个手柄（假设为N手柄，实际上任选一个即可），安装底座的磁铁。只需要将要安装的磁铁先吸附在N手柄磁铁上，底座磁铁安装凹槽朝上，滴一滴胶水，然后用手柄将磁铁压入凹槽，等待胶水干透即可。使用N手柄安装完底座的8个磁铁。

6.与步骤5类似，选取另一个手柄——S手柄，安装接头上8个磁铁。

四、安装方式

安装该配件可以只使用3个螺丝，也可以使用4个螺丝。由于封箱背板不平，建议使用4个螺丝安装。方式如下：

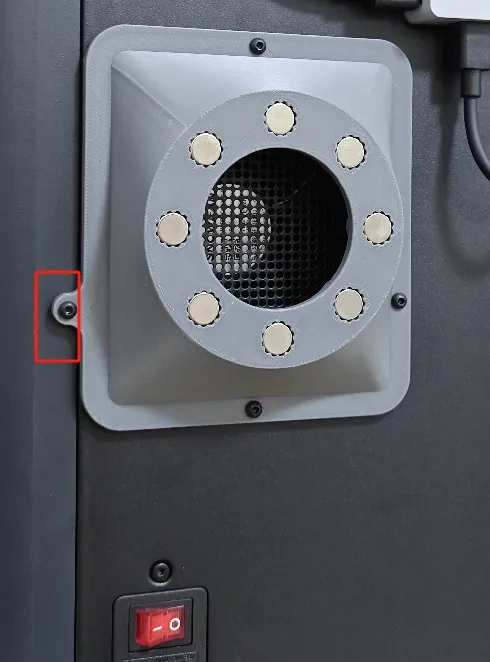

1. 拆掉背面出风口左侧塑料侧板上的螺丝，如下图红色标记处。（注意不是背板螺丝）



   2.使用3个M3*7螺丝，固定底座上、下、右侧三处，底座与背板贴合即可，不需要拧太紧。

   3.使用一个M3*8螺丝，固定底座左侧凸起处。

   4.将接头连接好管路，然后吸附上即可。

   注意：朝向可以自行选择

五、如何快拆？

为了防止脱落，本模型使用了16个磁铁吸合，吸力较大，因此不建议直接在磁铁吸附的方向上分离，以防止螺丝松动以及背板变形等（虽然我试过直接拆下也没有问题）。

建议握住接口，慢慢转动以使8对磁铁错位，可轻松分离拆下。

六、推荐配件

相较于大口径管路，该50mm管路会增大整个气路的气阻，导致打印机排气量减小，因此可以使用外置风机进行气体流量补偿。建议购买以下物品：

1. 50mm内径排气管-2条：建议让商家赠送3个卡箍，避免管路连接不紧
2. 管道抽风机2寸（50mm外径）-1个：建议买可调转速的，功率18W及以下即可

通过以下方式进行连接：

模型接头连接管路A一端 → 管路A另一端连接管道抽风机一端 → 管道抽风机另一端连接管路B一端 → 管路B另一端放到室外
