一体打印便携手机支架

更新记录：

• V1.1增加盖子闭合锁止，优化合盖手感。
• V1.2利用材料弹性增加展开臂阻尼，优化支撑稳定性，经测试暴力开合100次，阻尼无明显变化。

• V1.3优化展开臂形状，防止展开臂因手机重量而自动闭合。优化铰链，降低打印难度支持PETG打印。响应社区新规移除拓竹logo。





• V1.3a表面增加六边形纹理



• V1.4, 2025/3/14更新，多项优化：
• 1，展开臂上增加一个槽位，提供更直立的摆放角度，竖直方向18°倾斜。
• 2，移除顶面箭头图案，统一使用六边形图案，提升视觉效果。

• 3，优化合盖手感。



这个作品的外观设计灵感来源于U盘，圆润可爱的造型让人爱不释手。
由于我经常出差，U盘和手机支架都必不可少的物品，对我来说手机支架便携性和功能性都缺一不可。
我找了好多资源，对我来说结果都不太满意（包括我上一个作品）。比如大部分便携式的手机支架只能横屏放置。功能性强，外观酷炫的又不太便携。
于是这个作品诞生了：

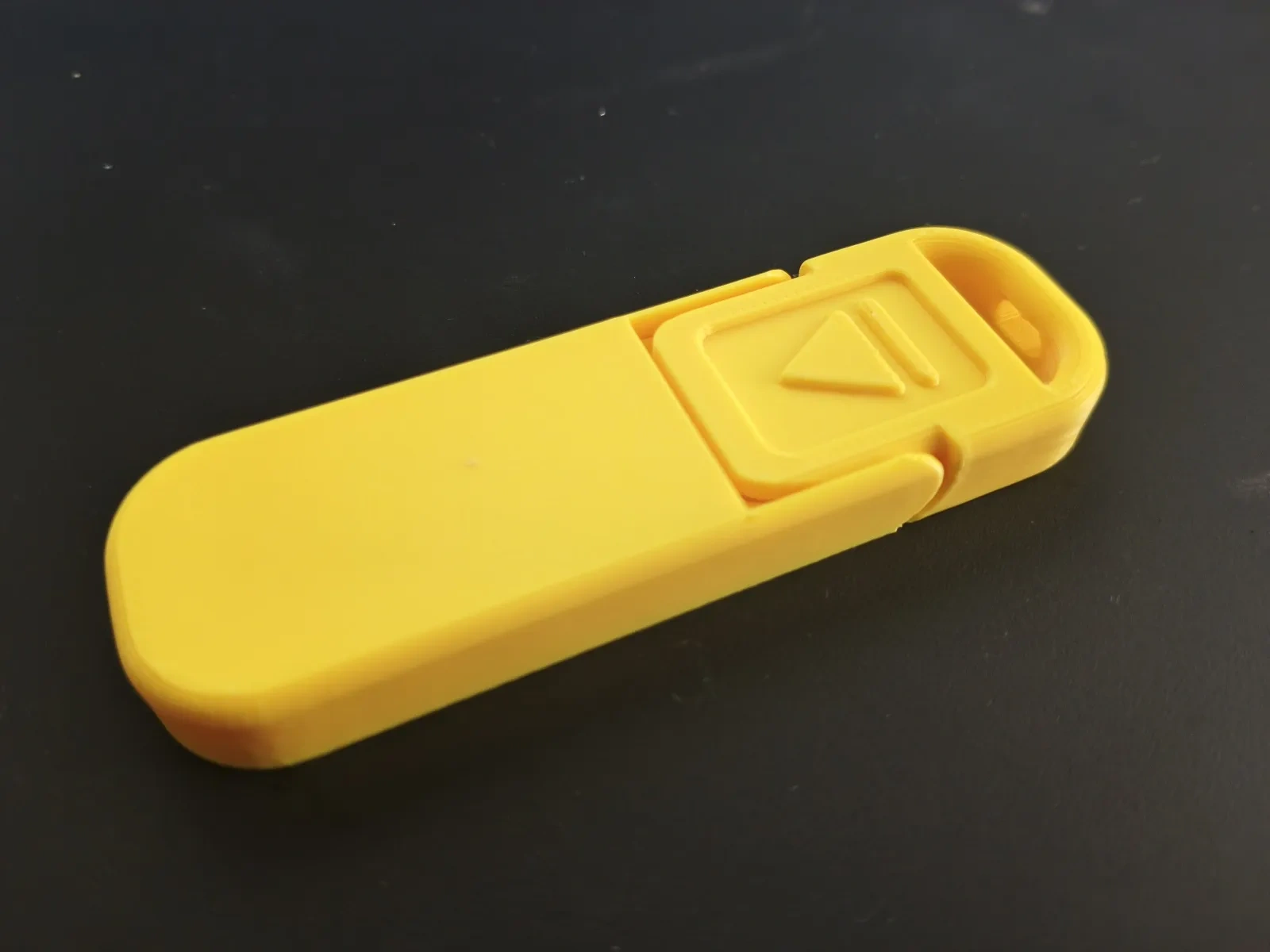

• 折叠后它的尺寸是85mm X 25mm X 10mm, 和U盘差不多大小。

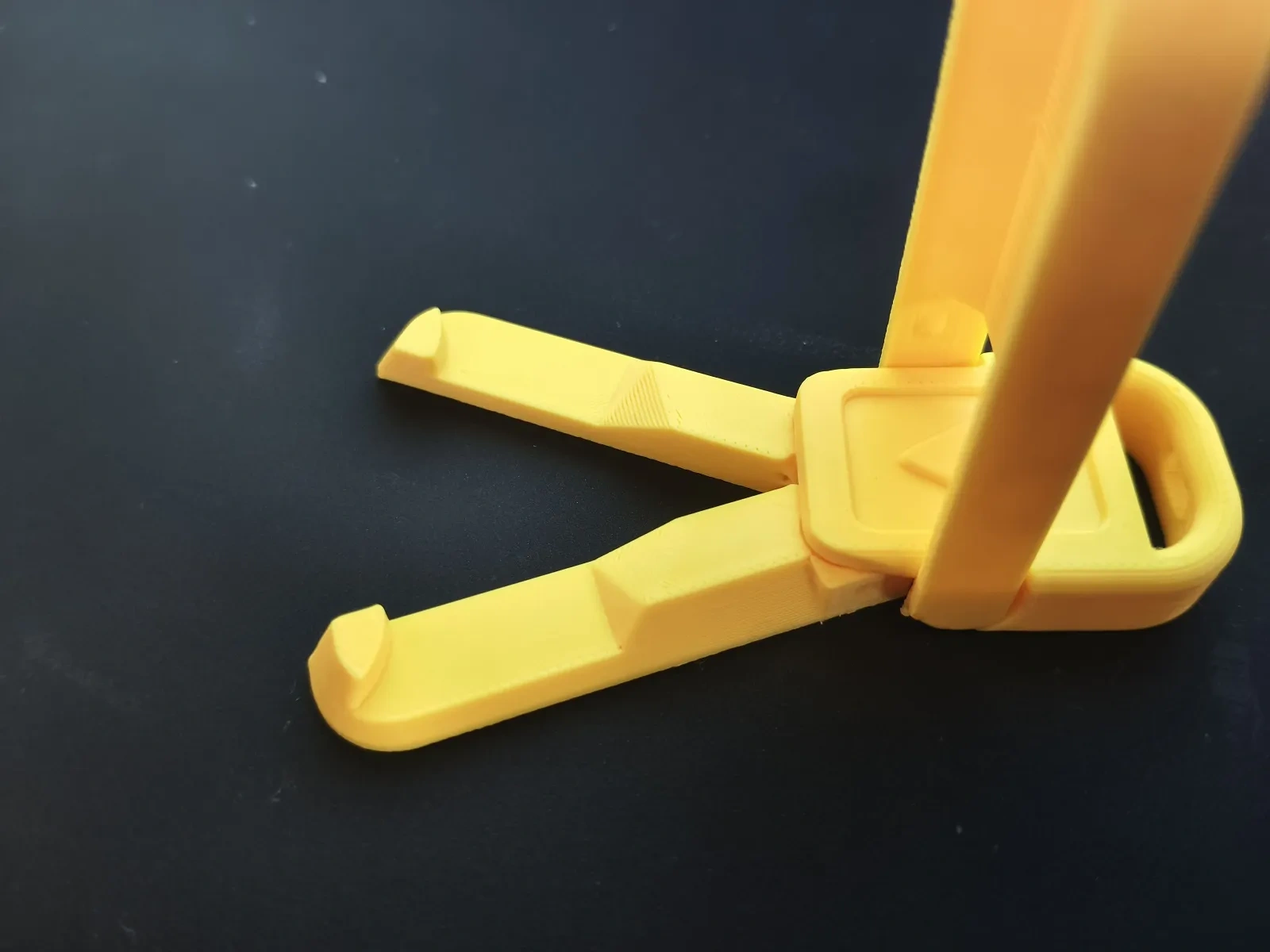

• 翻盖加上底部支撑臂齿轮铰链式结构，一秒展开与收纳。
• 支持横屏和竖屏（竖屏建议给手机戴套或者在支撑臂前面止挡处粘两块小海绵，防滑）
• 可调倾角（你没听错！它还可以通过底部铰链支撑臂的开合程度来调整手机倾角）
• 一体打印无支撑，即打即用。
• 仅用13g耗材，35分钟打印时间。
• 经过多次调整，完美打印后合盖时手感会有一个段落感，啪嗒一声合上很解压。

开始打印前请仔细阅读下面内容（非常重要）：

为适配一体式打印和完美的手感，底部齿轮铰链结构和翻盖的转轴配合对打印精度要求较高。请确保你的打印机经过良好的校准，并且使用干燥的耗材。否则容易出现铰链粘连的情况
由于不同种类的耗材收缩率不同，最终打印成品配合精度和手感会有些差别。
打印完成后第一次展开时，需要用一定的力旋转活动齿轮铰链，此过程请小心操作，逐渐加力，禁止大力出奇迹！

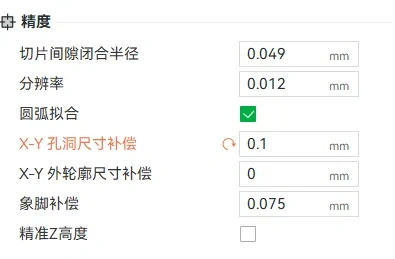

如果遇到铰链粘连的情况，可以稍微增加切片参数里面的”XY孔洞尺寸补偿“值，建议最大不要超过0.1mm

经我测试，拓竹的PLA-Basic ，PLA-Matte 和 PETG-HF(V1.3)可以直接完美打印。


========================================================================================================
