微雪Waveshare CM4-IO-BASE-B 树莓派CM4 外壳

特性：

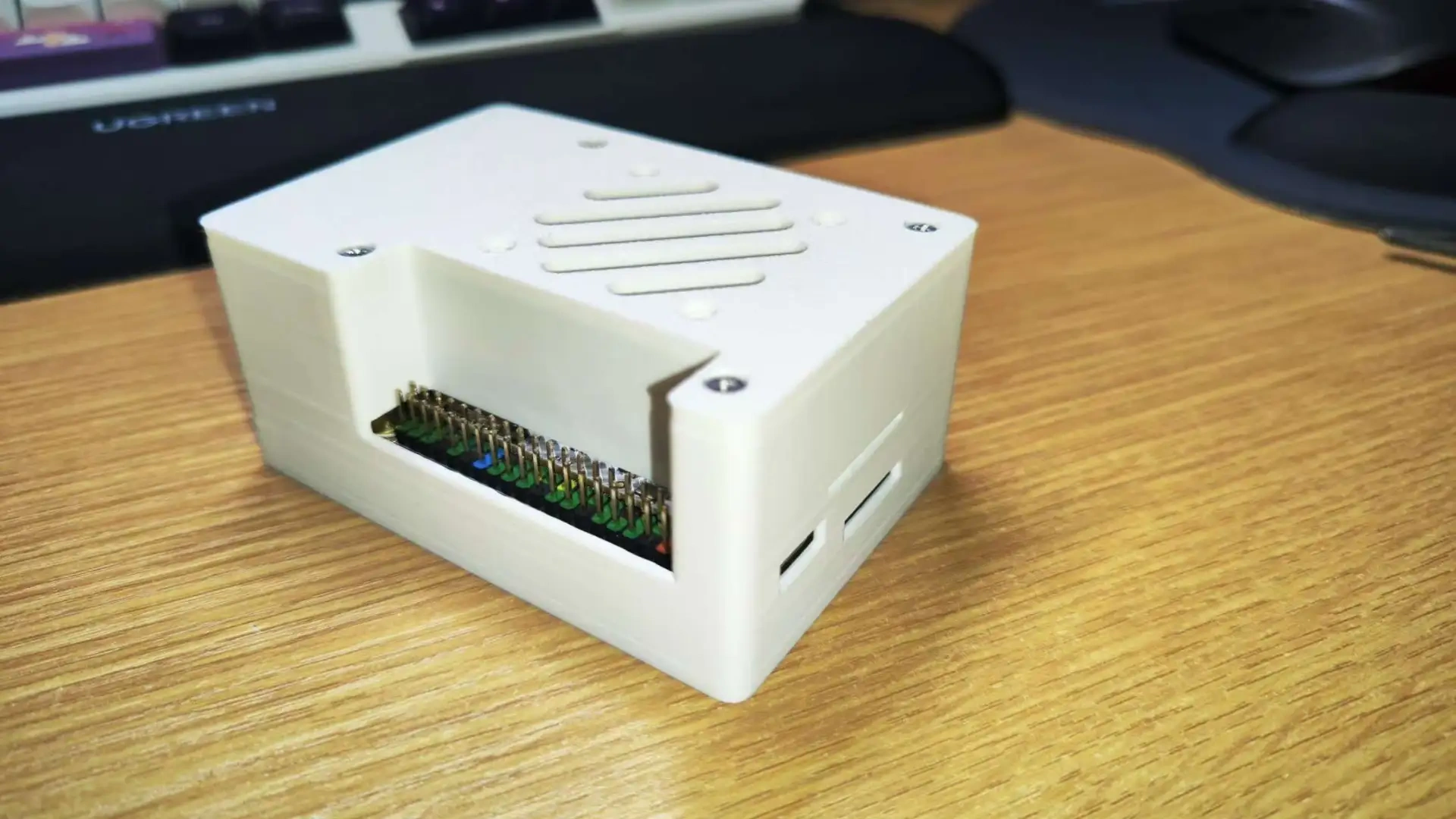

• 露出40pin GPIO，方便调试插拔



• CAM、HDMI、USB3/4软排线开孔
• sd卡开孔
• 支持4010/4007（边长40mm）风扇
• 底部安装

主体配件：

• M2.5*6螺丝 * 8
• M2.5*25双通铜柱 * 4
• M2.5*8+6单通铜柱 * 4

风扇配件：

• M2.5*14螺丝 * 4
• M2.5螺母 * 4
• 4010/4007风扇 * 1

推荐安装顺序：

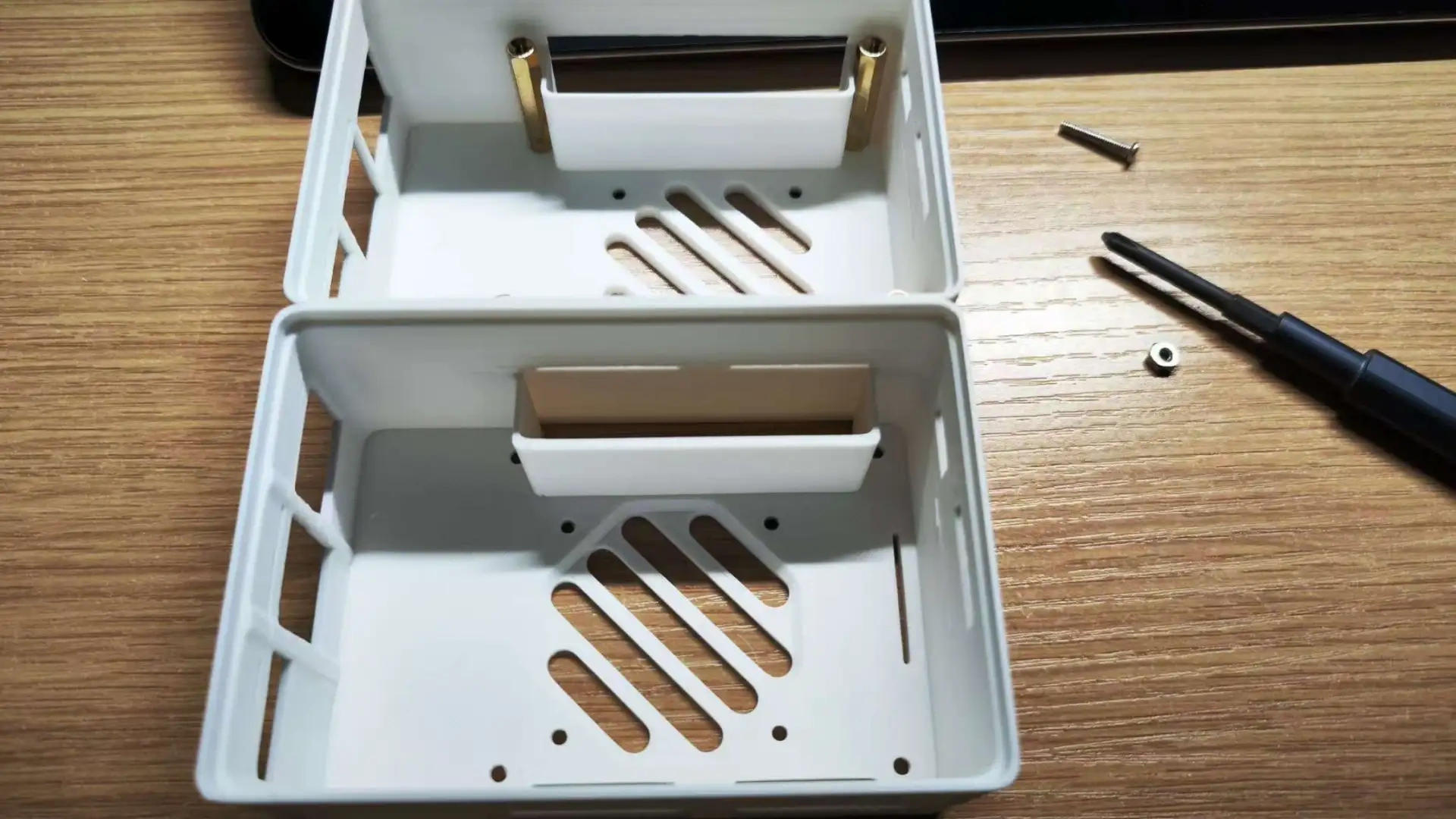

• 用4个M2.5螺丝将M2.5*25双通铜柱安装在主体上



• 安装风扇（如需要）

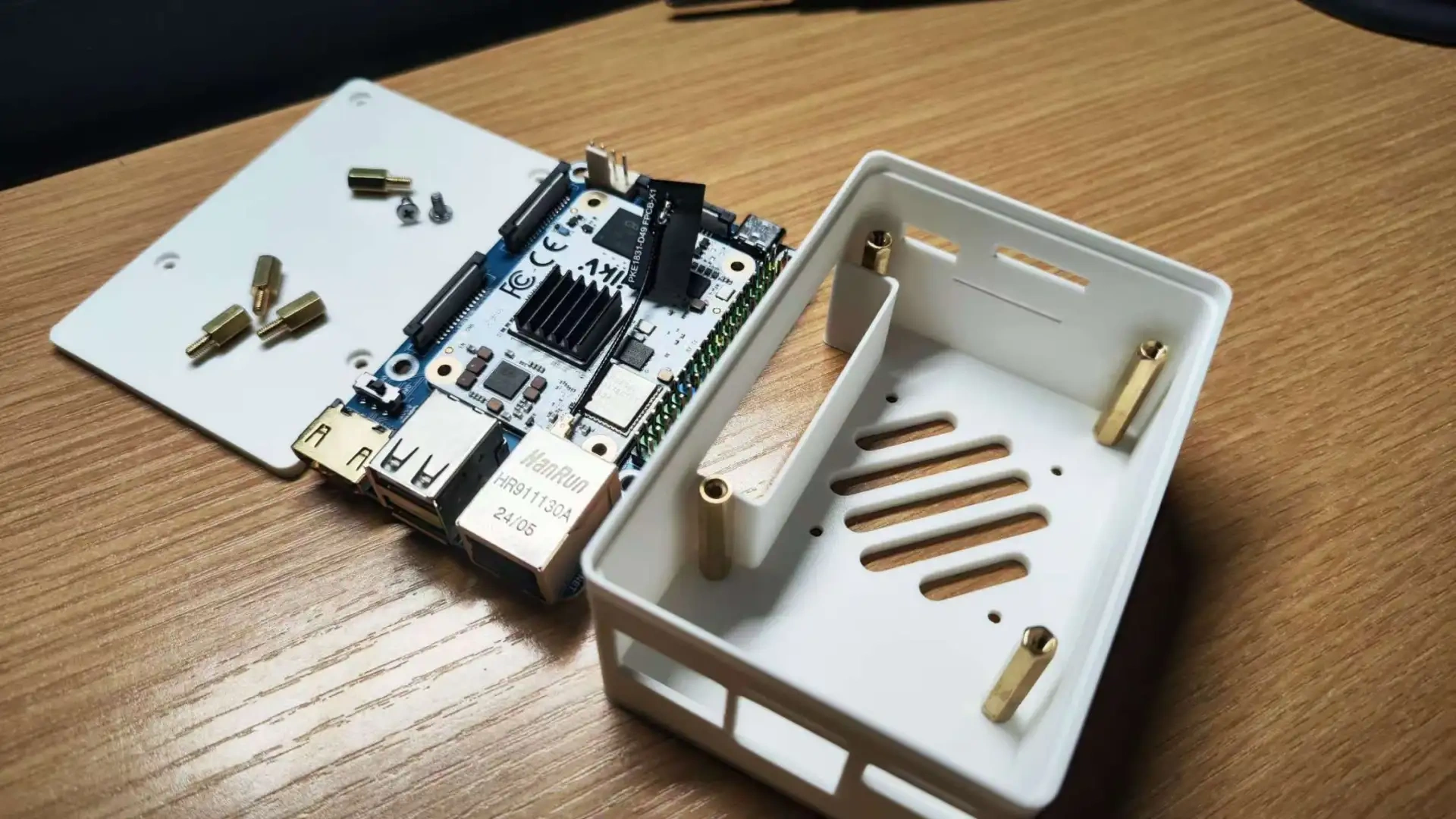

• 将开发板倒置装入，由于空间受限，风扇接头/网口可能会和铜柱碰撞，请尽可能保持开发板水平装入

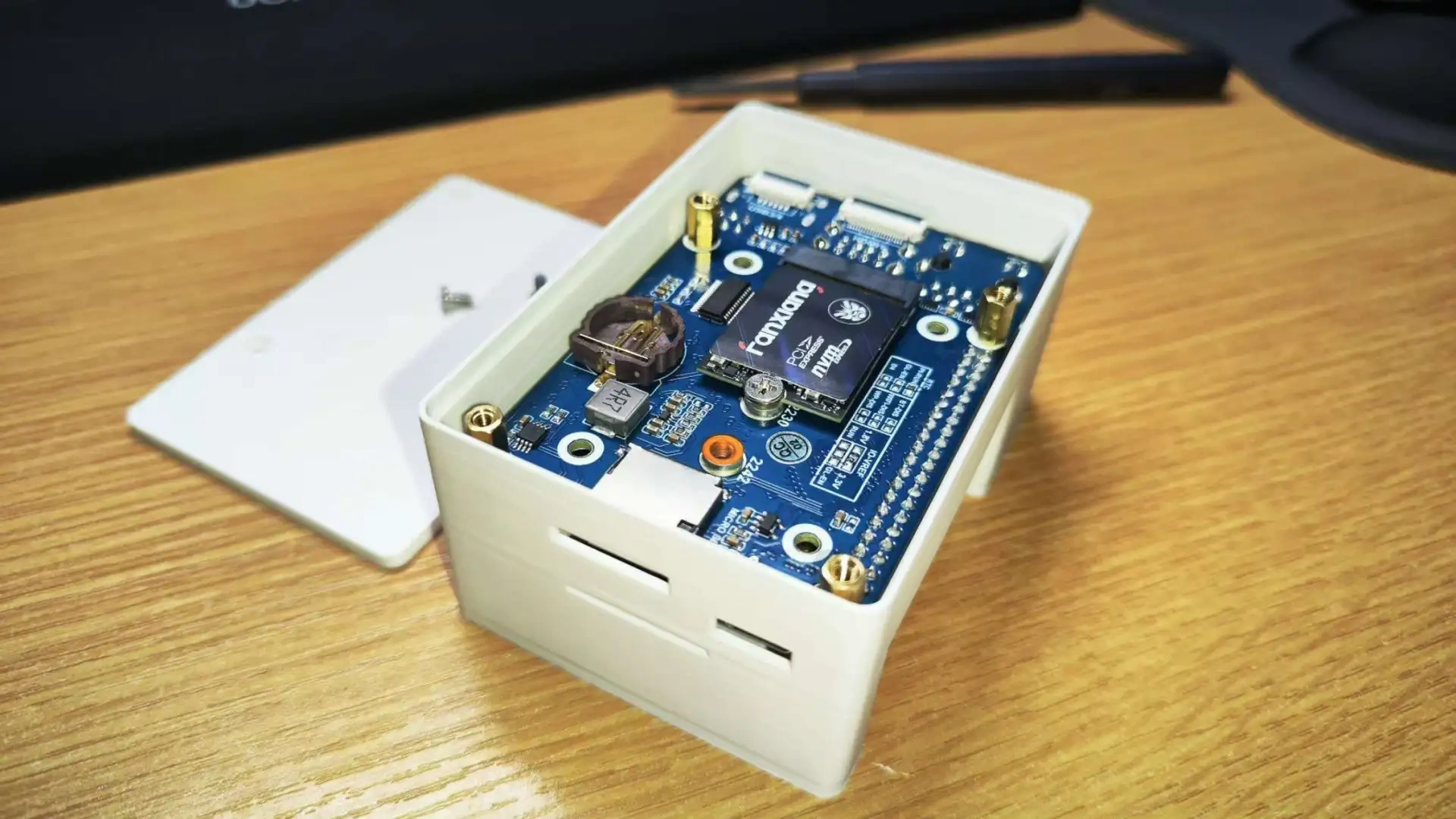

• 使用4个M2.5*8+6单通铜柱固定开发板



• 扣上底板并用4个M2.5螺丝固定

更新：

• v2
  • 微调风扇、IO开孔位置使其更贴合底板实际情况

  • 新增顶部CAM排线开孔



  • 风扇扇叶面增加1.5mm的下沉降低风切噪音
