特点

• 外观和原版类似
• 外部无螺丝，整体性很高
• 体积小巧
• 相较于其他形状握感比较好

描述

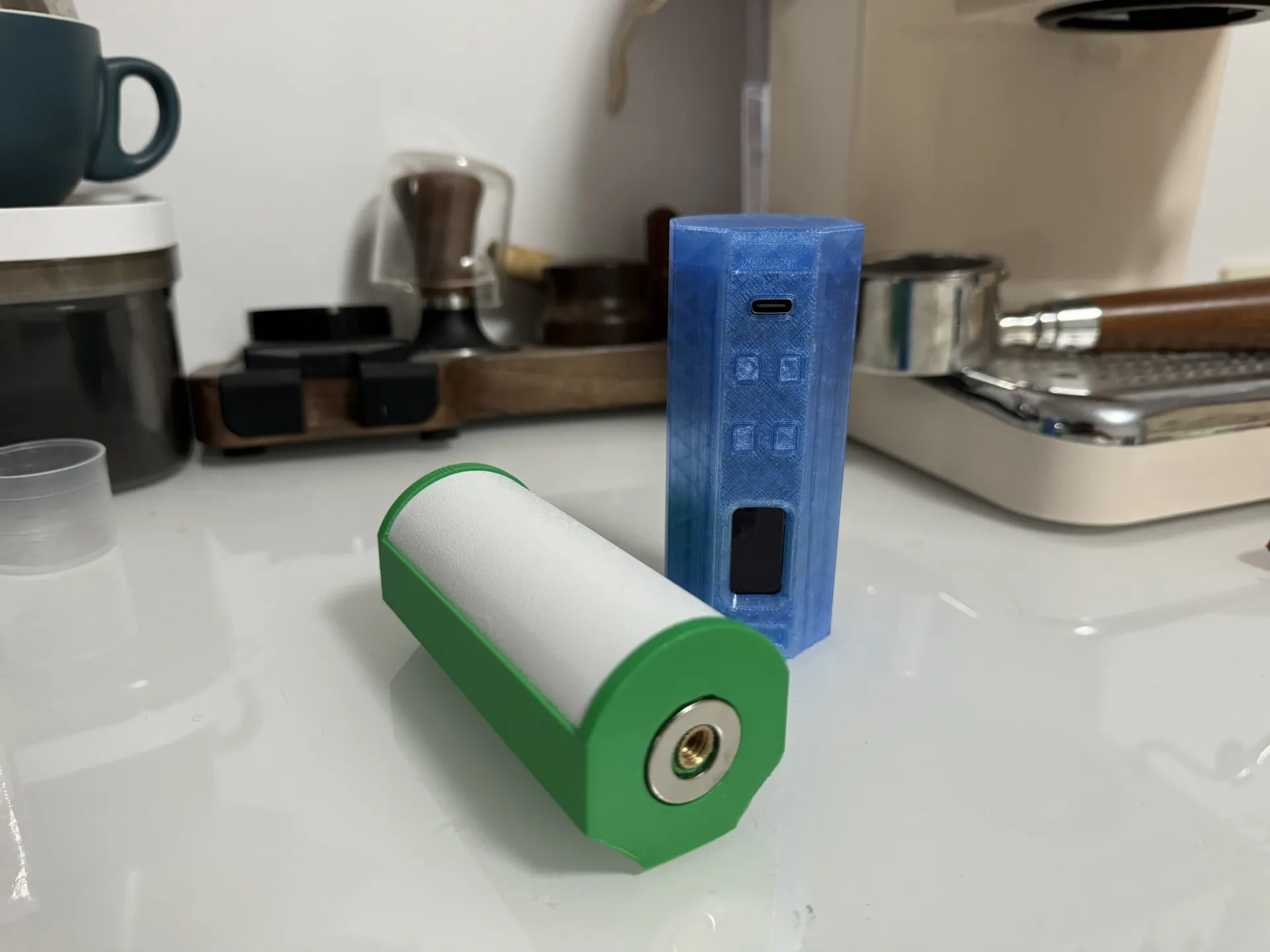

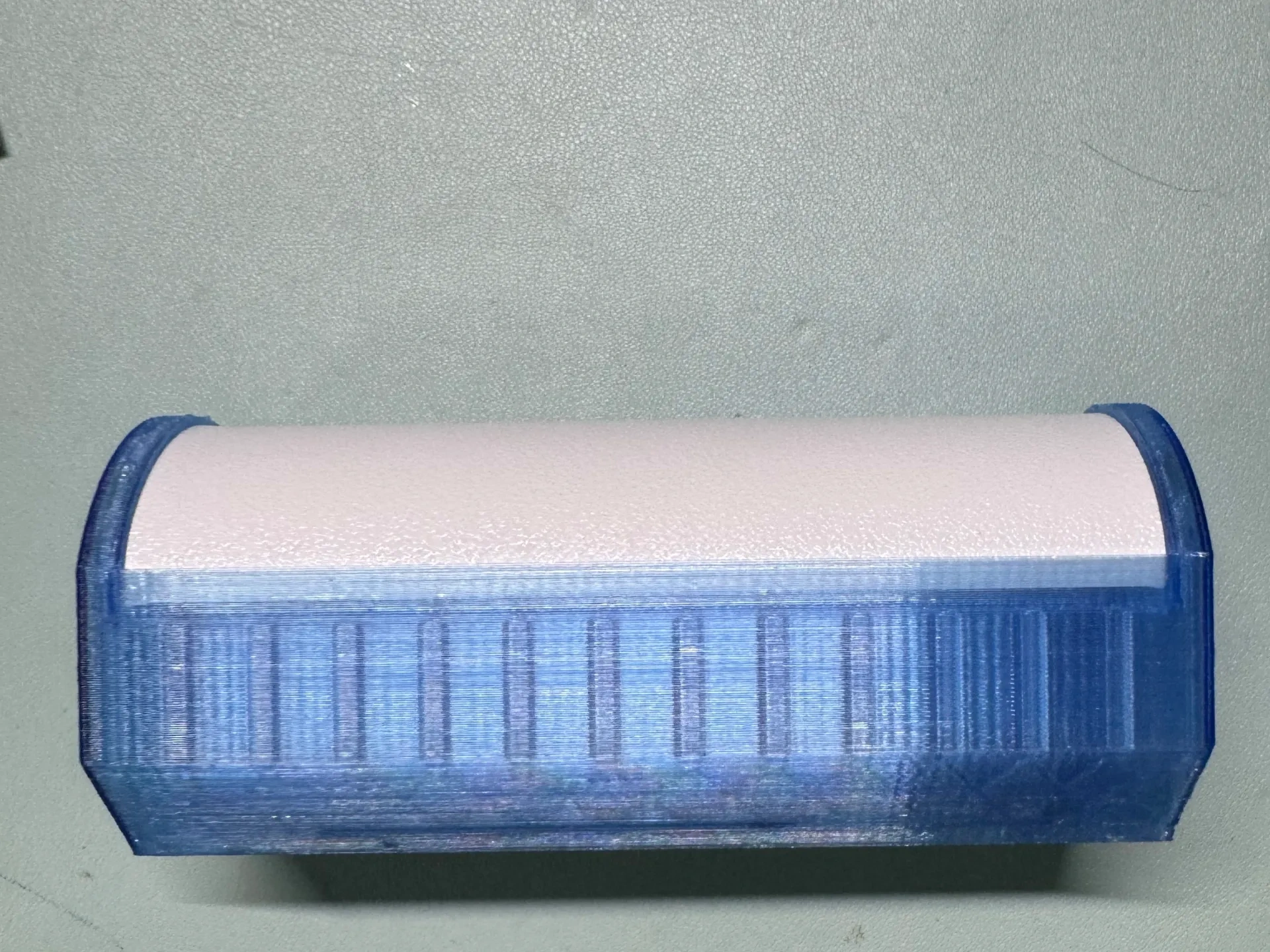

老五家某篮子流出灯板+主板外壳。外观和原版类似，整体体积略小于原版。底部设计有环形磁铁以及1/4螺孔（深度6MM）。侧面操作界面两端也有磁吸设计。电池目前只支持21700规格，并且受限于体积，只支持采用焊接的方式接线。

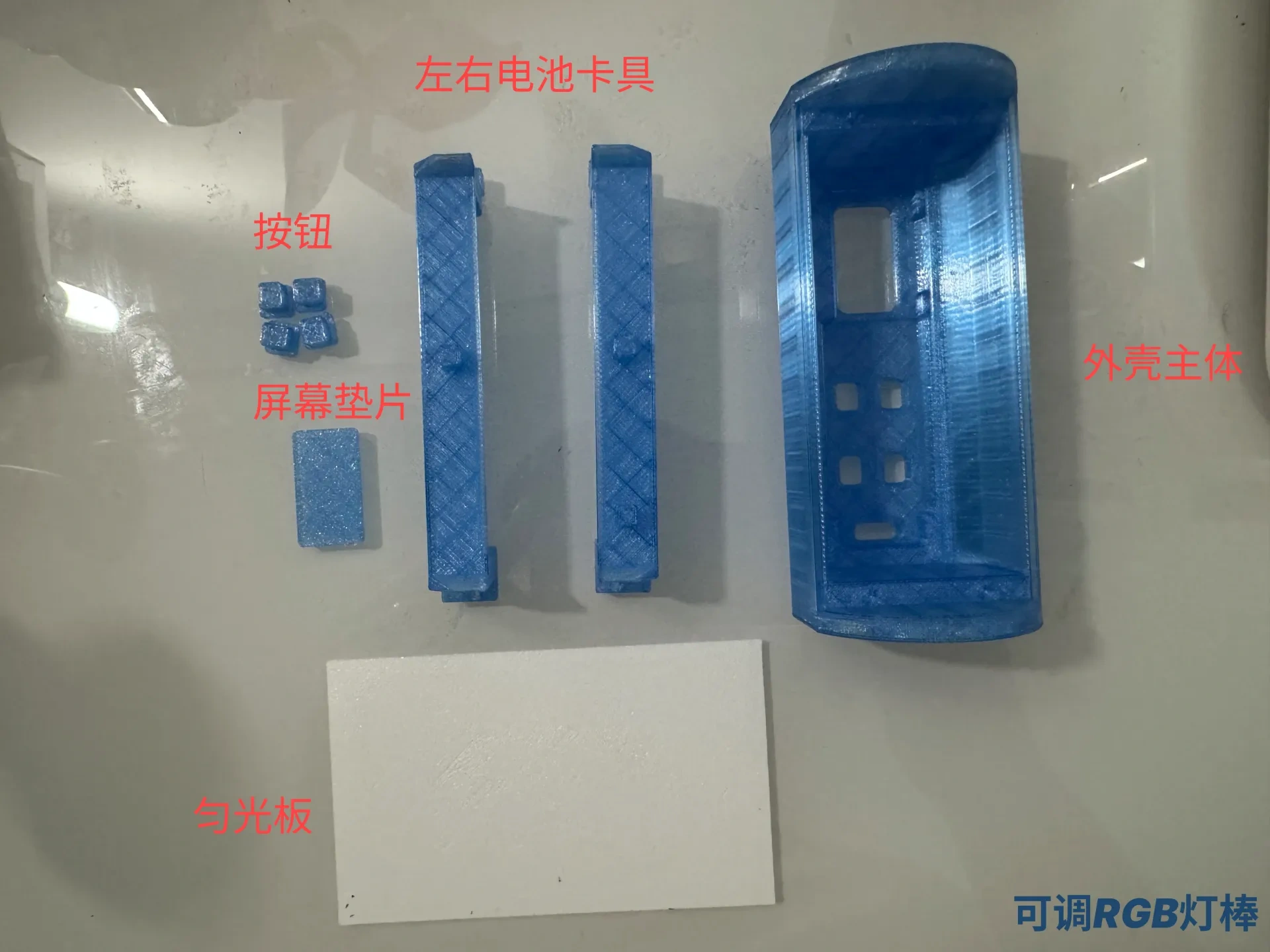

整体部件

其他配件

• 圆头自攻螺丝（M1.4*10mm）*4
• 环形铷磁铁（外径20mm*孔径10mm*厚2mm）*1
• 方形（15mm*5mm*2mm）*2
• 滚花螺母（¼*6*8）*1
• 海绵胶带（1cm*2mm）
• 26AWG软硅胶线
• 双面胶

打印建议

• 匀光板建议使用白色PLA打印，厚度0.4mm；也可以使用PETG透明耗材打印，不过可能会透出灯珠。
• 其余部分建议使用PETG打印

装配指南

1. 准备线材：连接灯板的线材不宜太长，大约5厘米左右。连接电池的线长约10厘米。

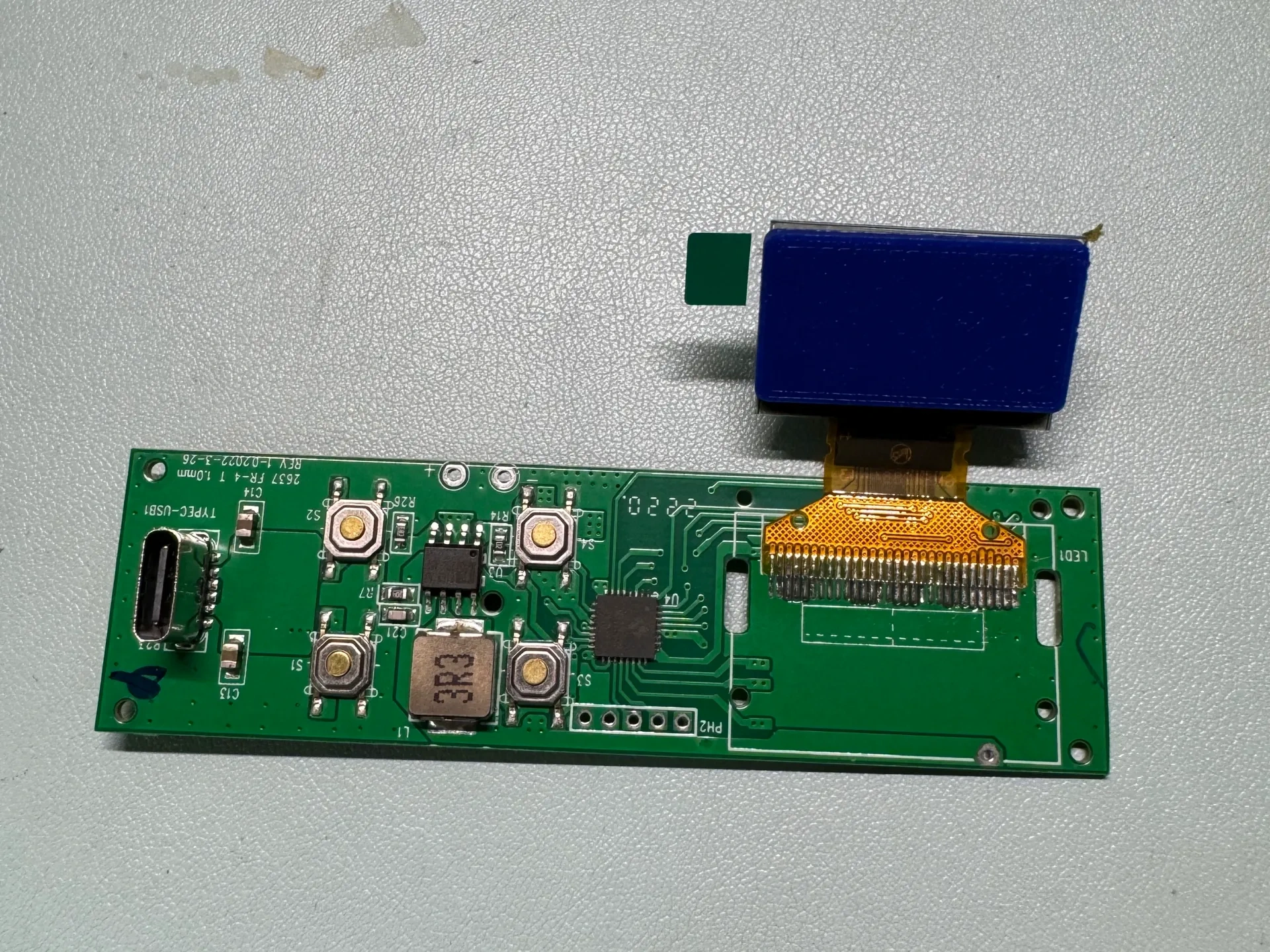

2. 按照板子上的标记进行接线（这里不做展开）

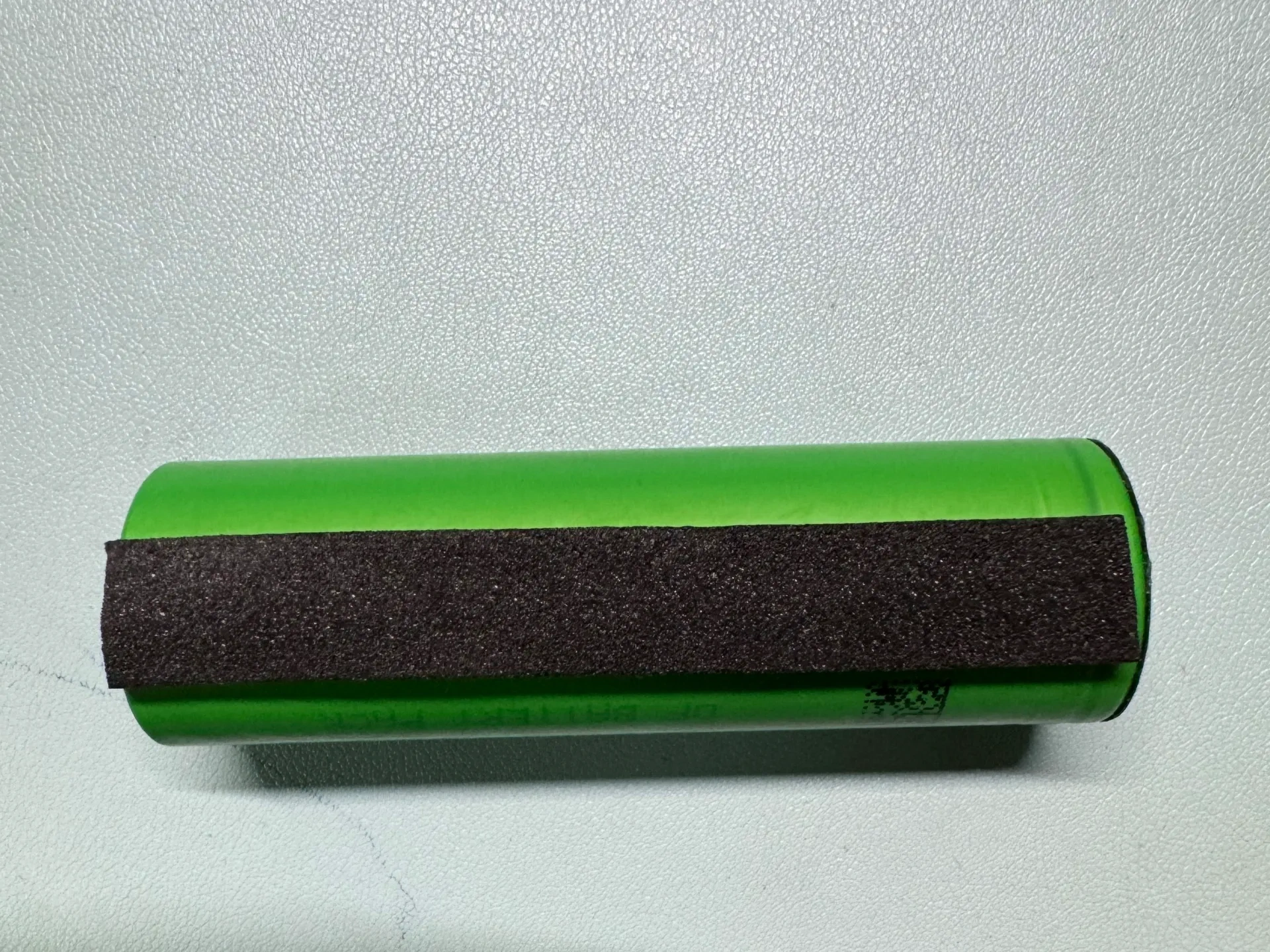

3. 在电池朝下的位置贴上一段海绵胶带

1. 将屏幕垫片贴在屏幕背面

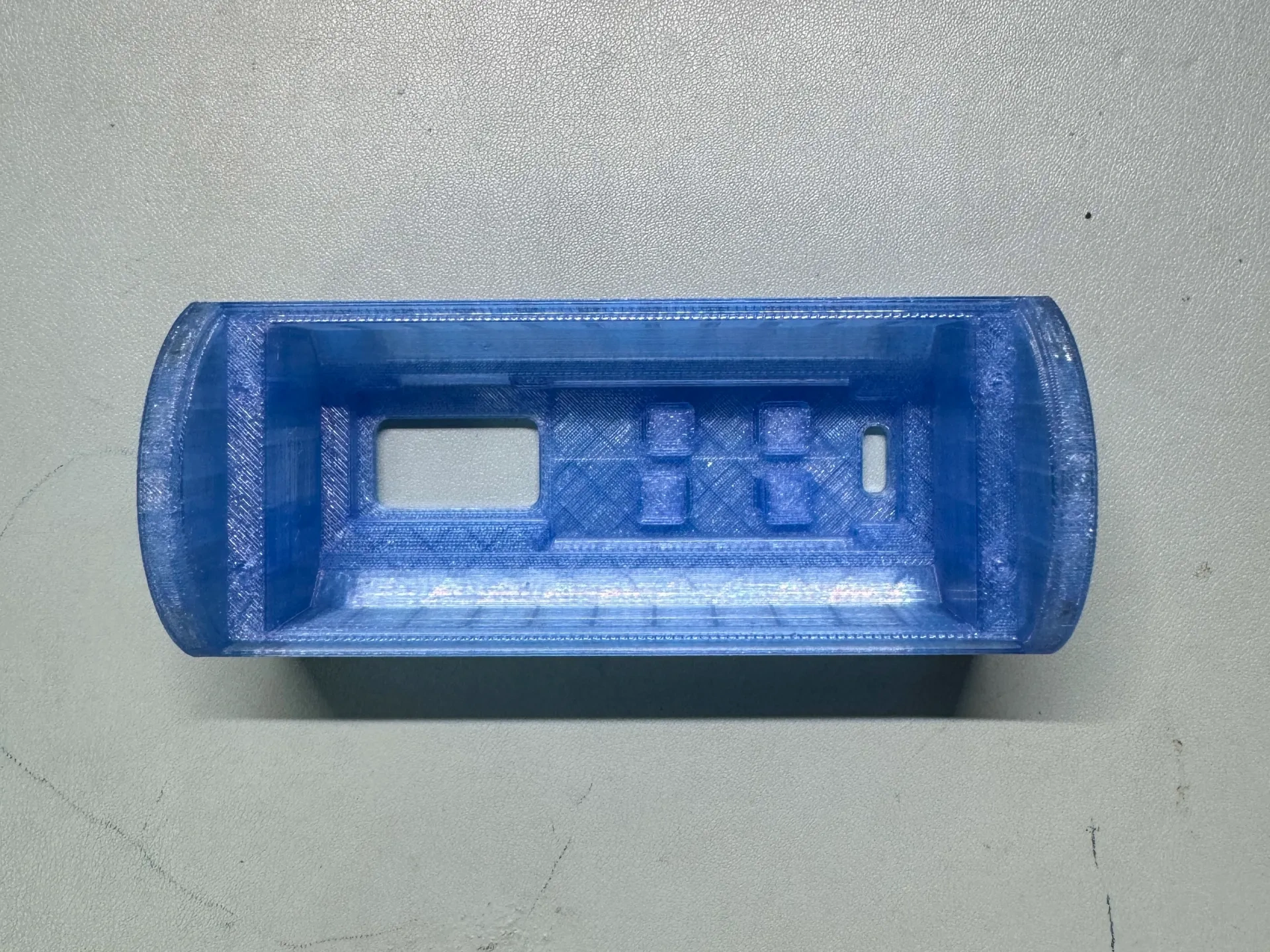

1. 安装按键（注意按键有方向不是对称的）

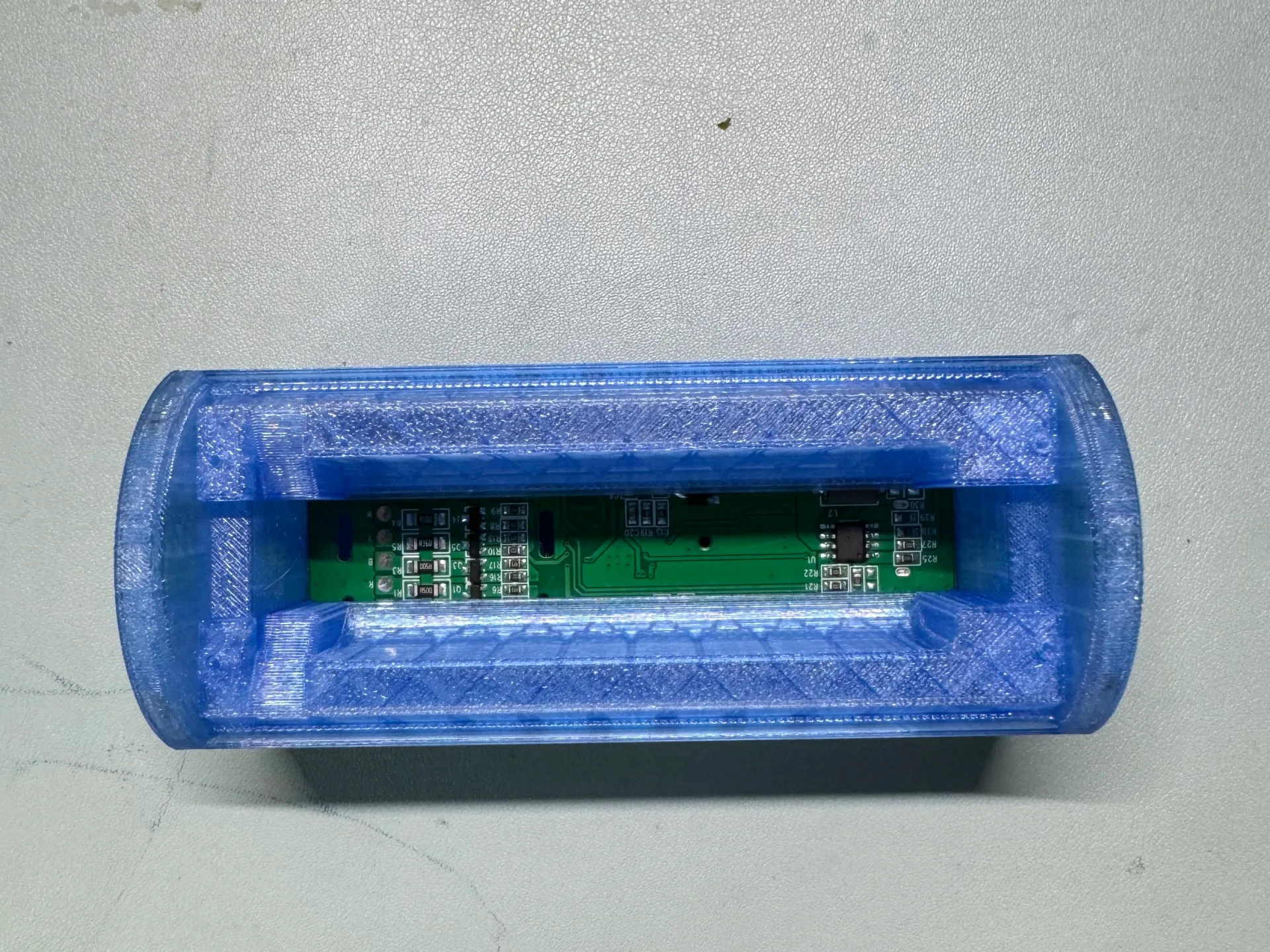

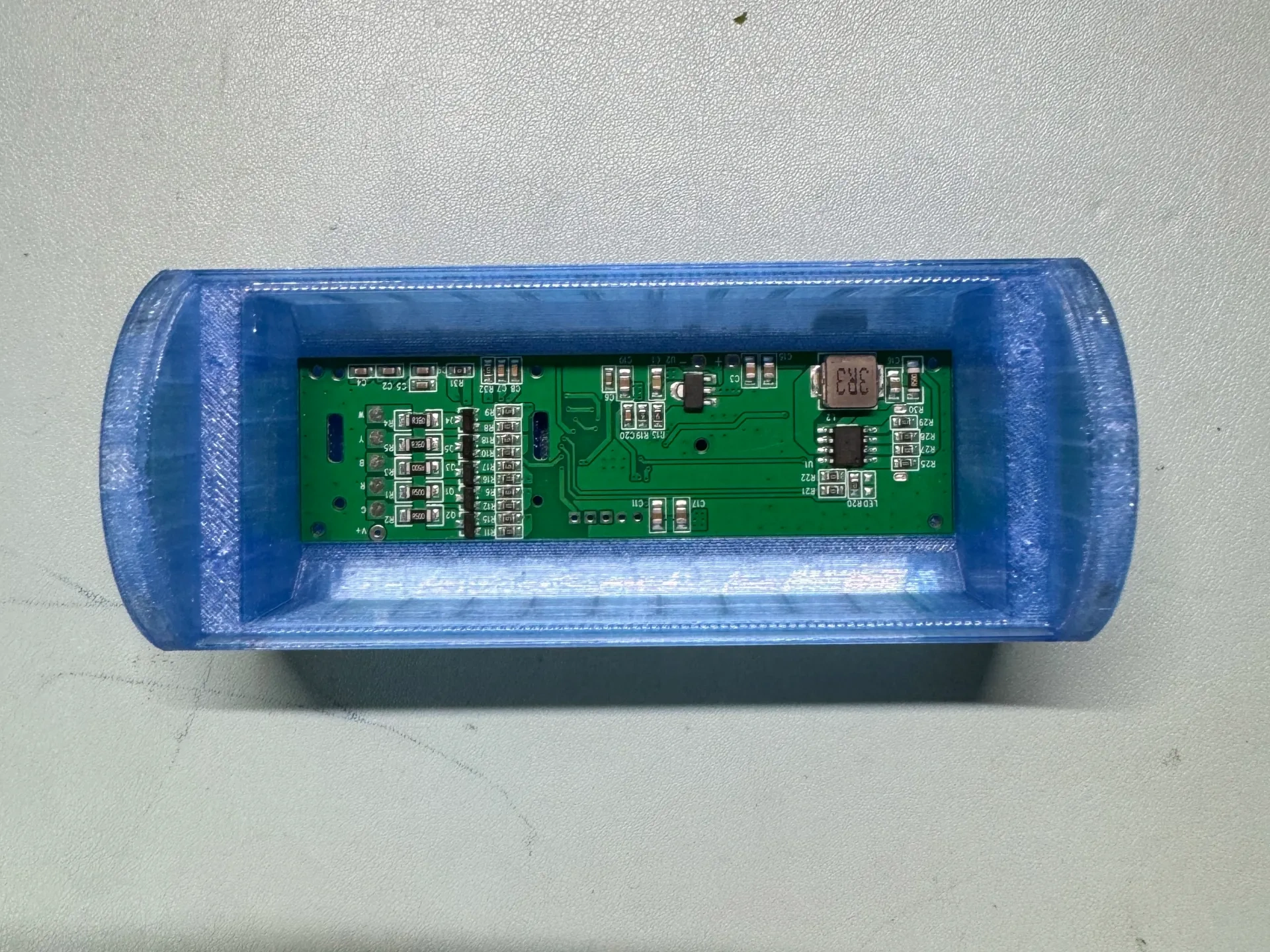

1. 安装主板




2. 将电池卡具左右放置，注意方向（缺口放到靠接线端）

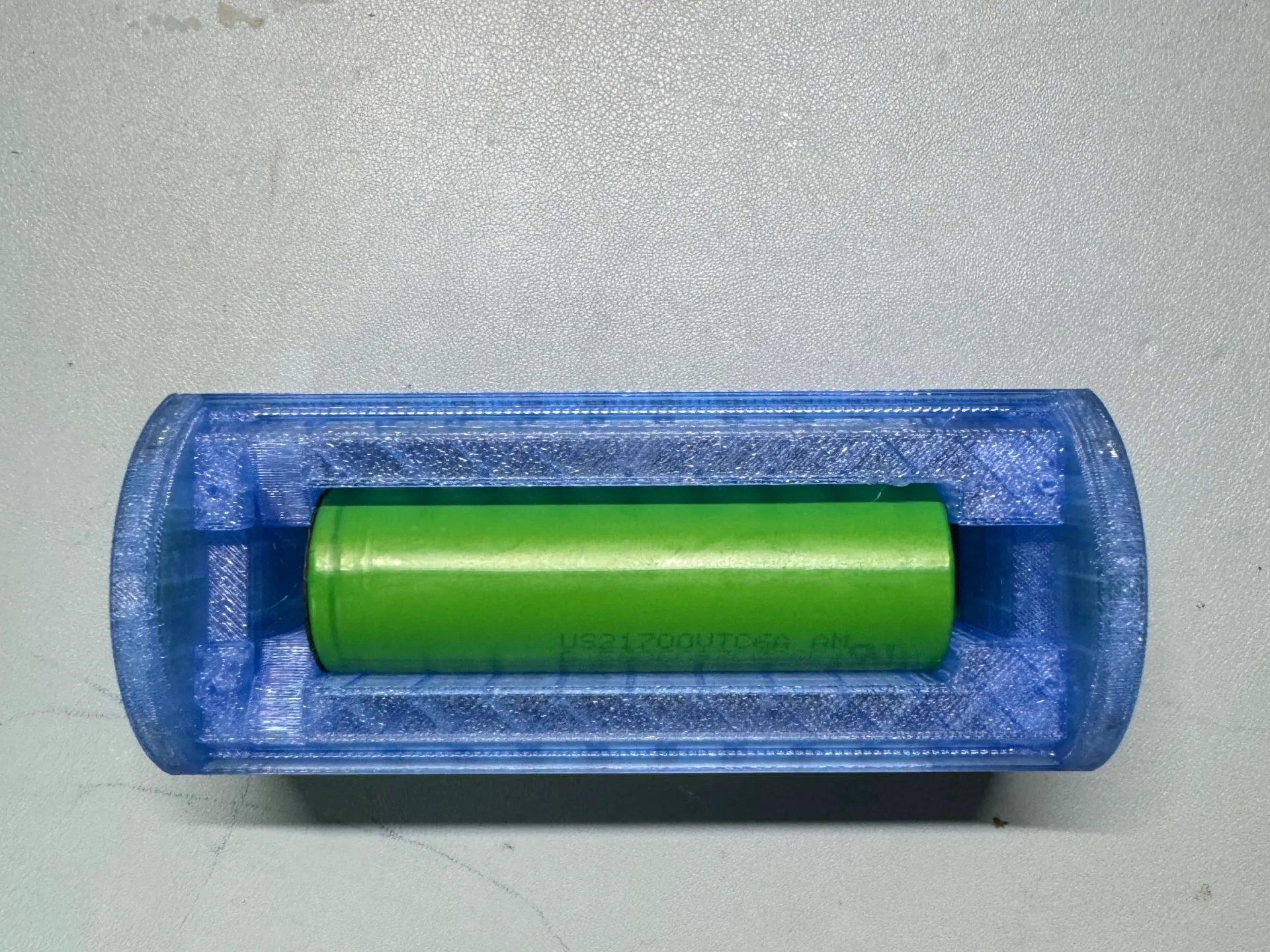

3. 放入电池，海绵胶带朝下

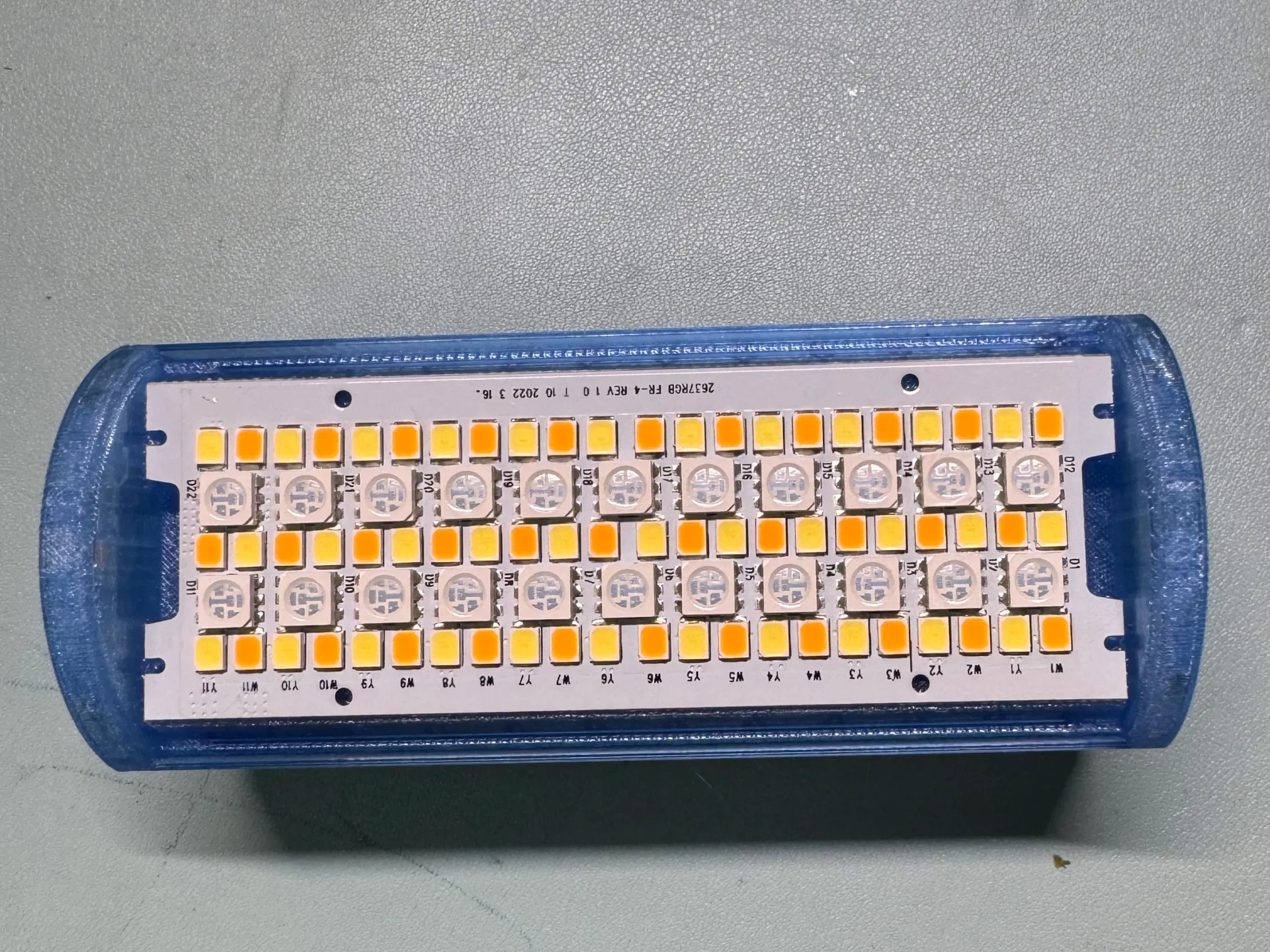

4. 放置灯板



5. 使用自攻螺丝固定灯板

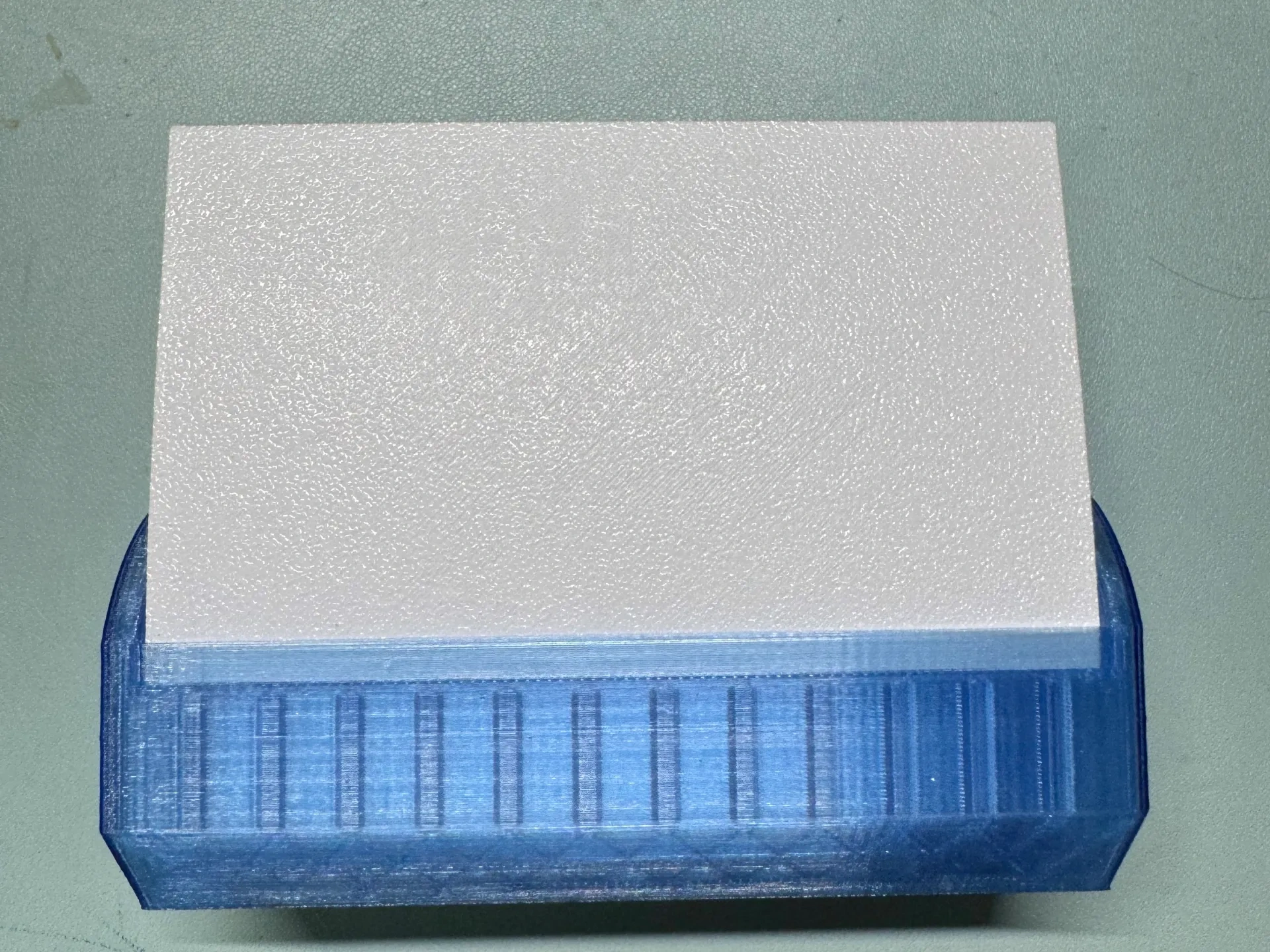

6. 安装匀光板

   注意：这里需要用到铲刀，一端先插入外壳，另一端需要使用铲刀推入





7. 测试无误后使用胶水固定匀光板、环形磁铁以及方形磁铁
8. 烫入滚花螺母
