3D打印-方猫3代桌面暴力风扇

为了这台风扇，我拆了一辆奔驰！

一、简介

之前发布方猫一代桌面暴力风扇之后，得到很多小伙伴正面反馈：这个小东西，风怎么会这么大！太暴力了！ 也有小伙伴提意见：功能没问题，就是造型有点不好看，转轴方面，也提出很多改良意见，我都进行了反馈和吸收改良，前后改了十几次。再次感谢小伙伴的热心帮助！

为了从功能性到美观性过渡，经过不断思考、画手稿，画模型、试验、改进，我设计了这个方猫3代桌面暴力风扇。（别问2代，2代设计太复杂，支撑拆了一个小时，发上来怕被骂）

二、外观

1、结构简洁、结实耐用。采用方盒子造型，整体性强，减少连接件，结构强度加大的同时，节省耗材使用，整套仅需200克耗材。

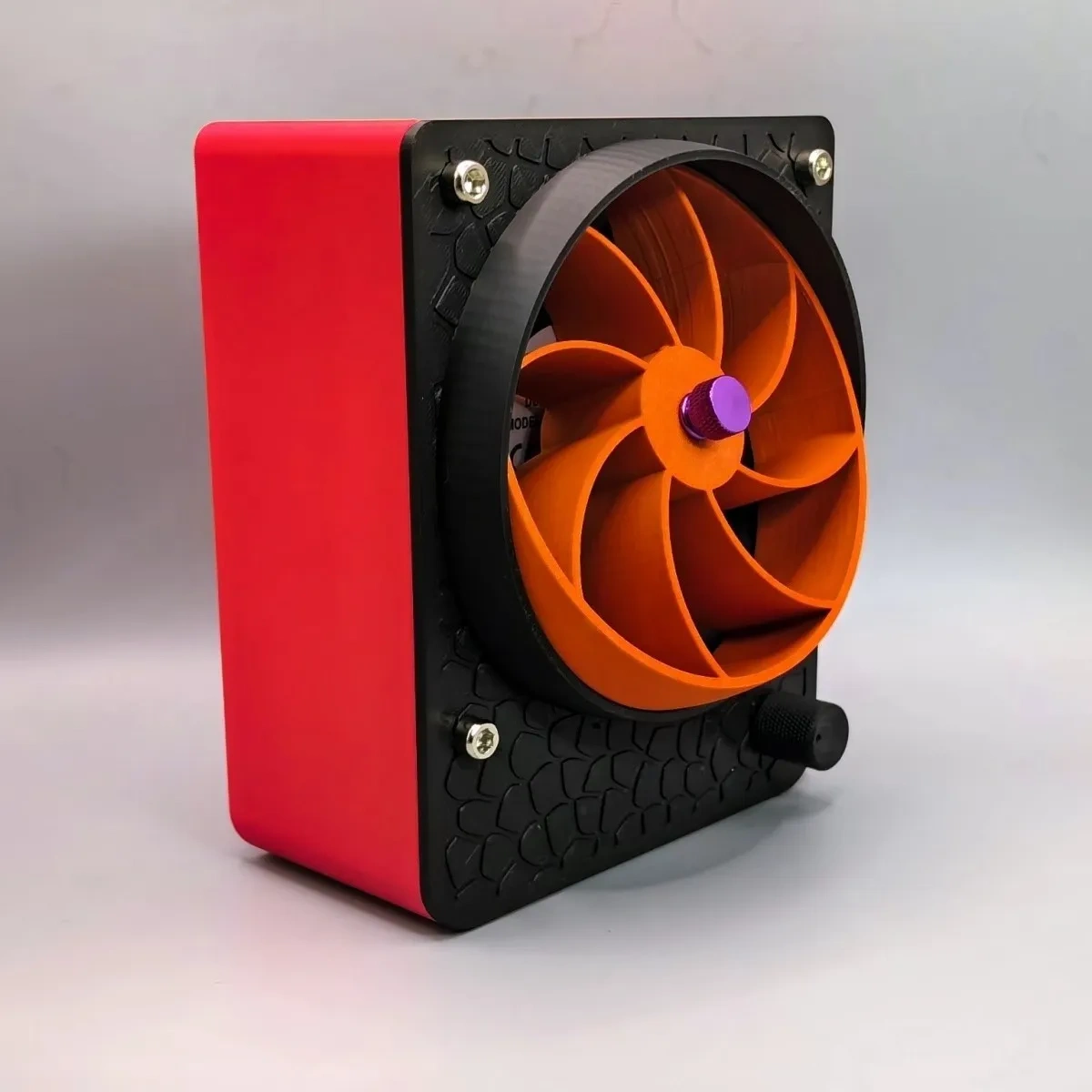

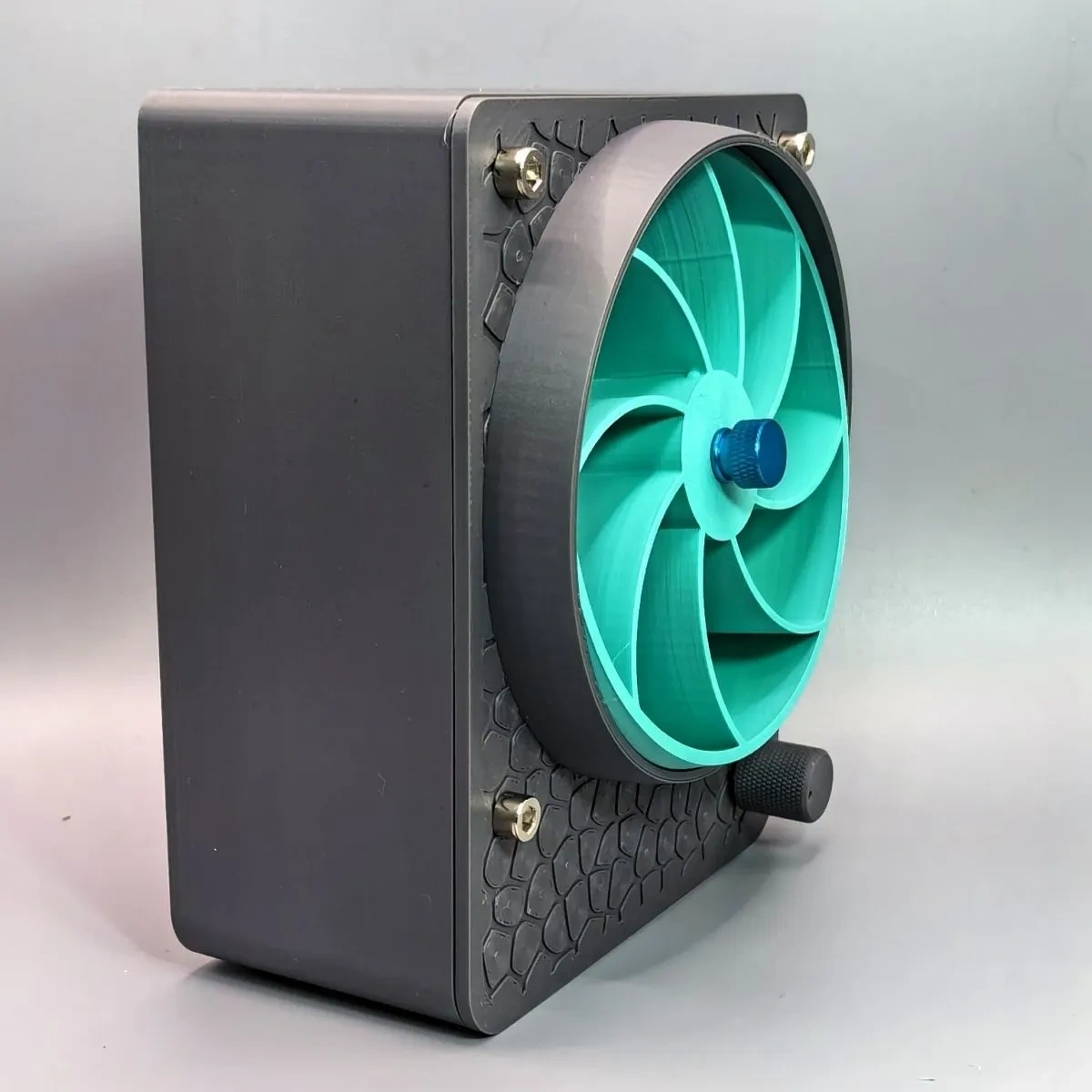

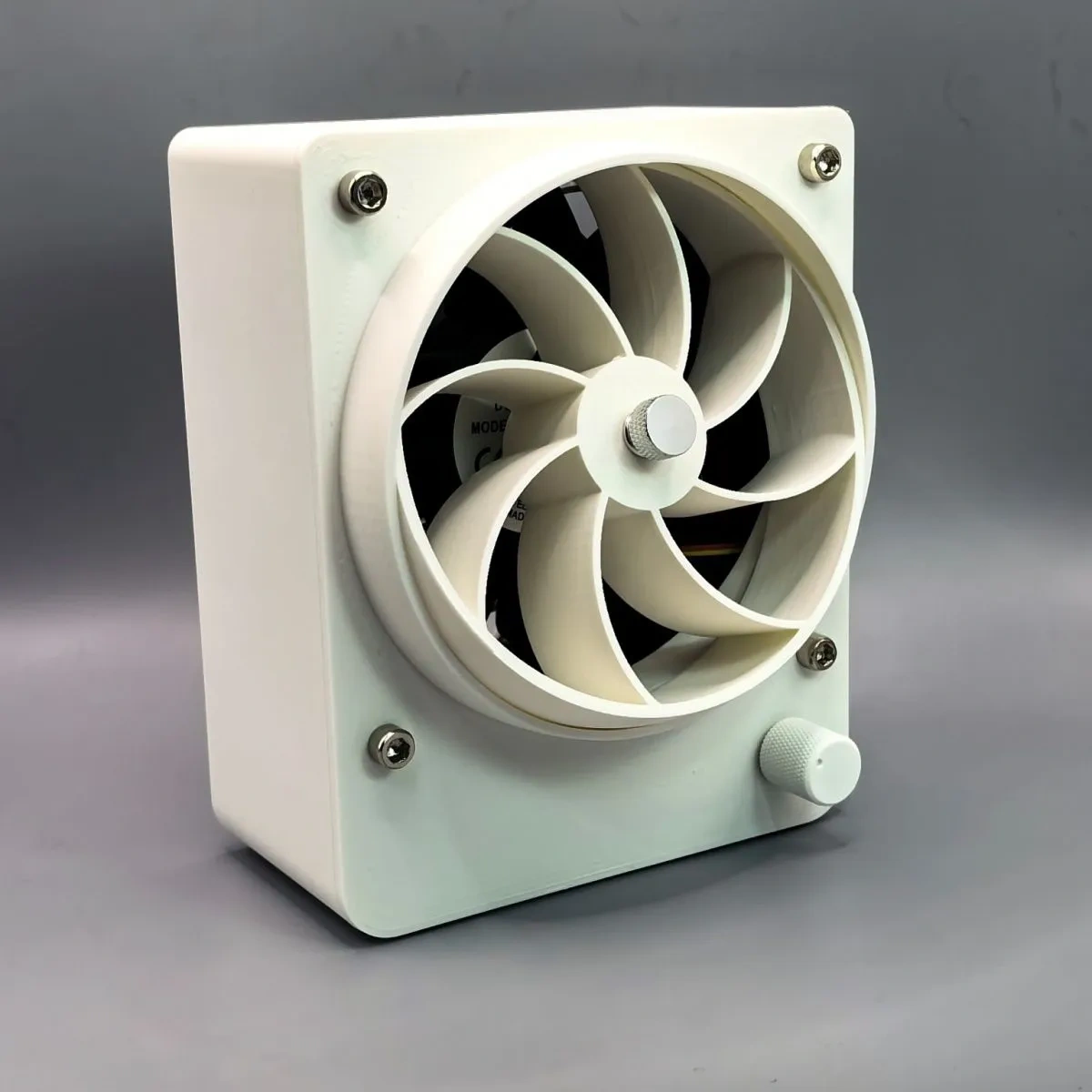

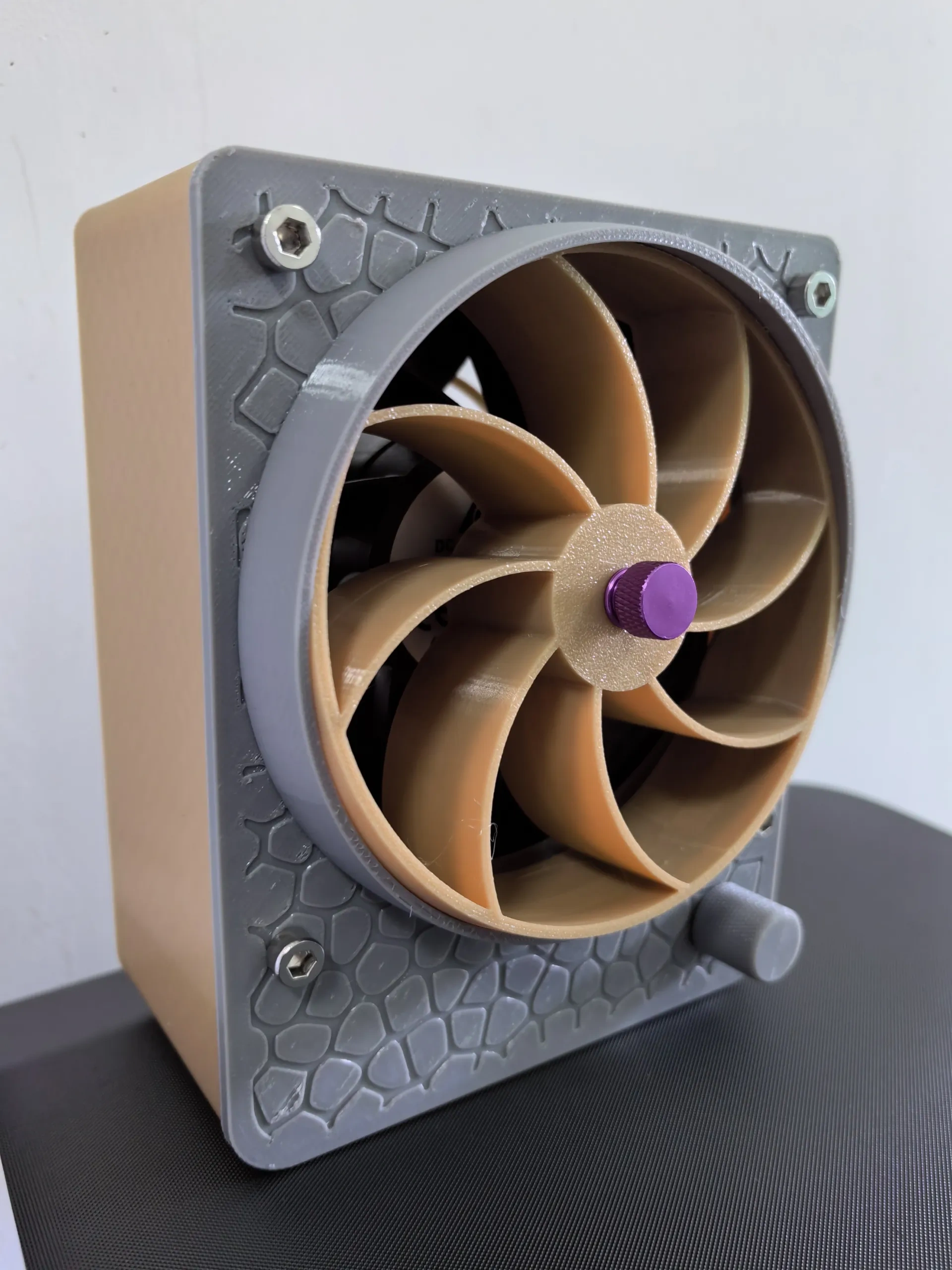

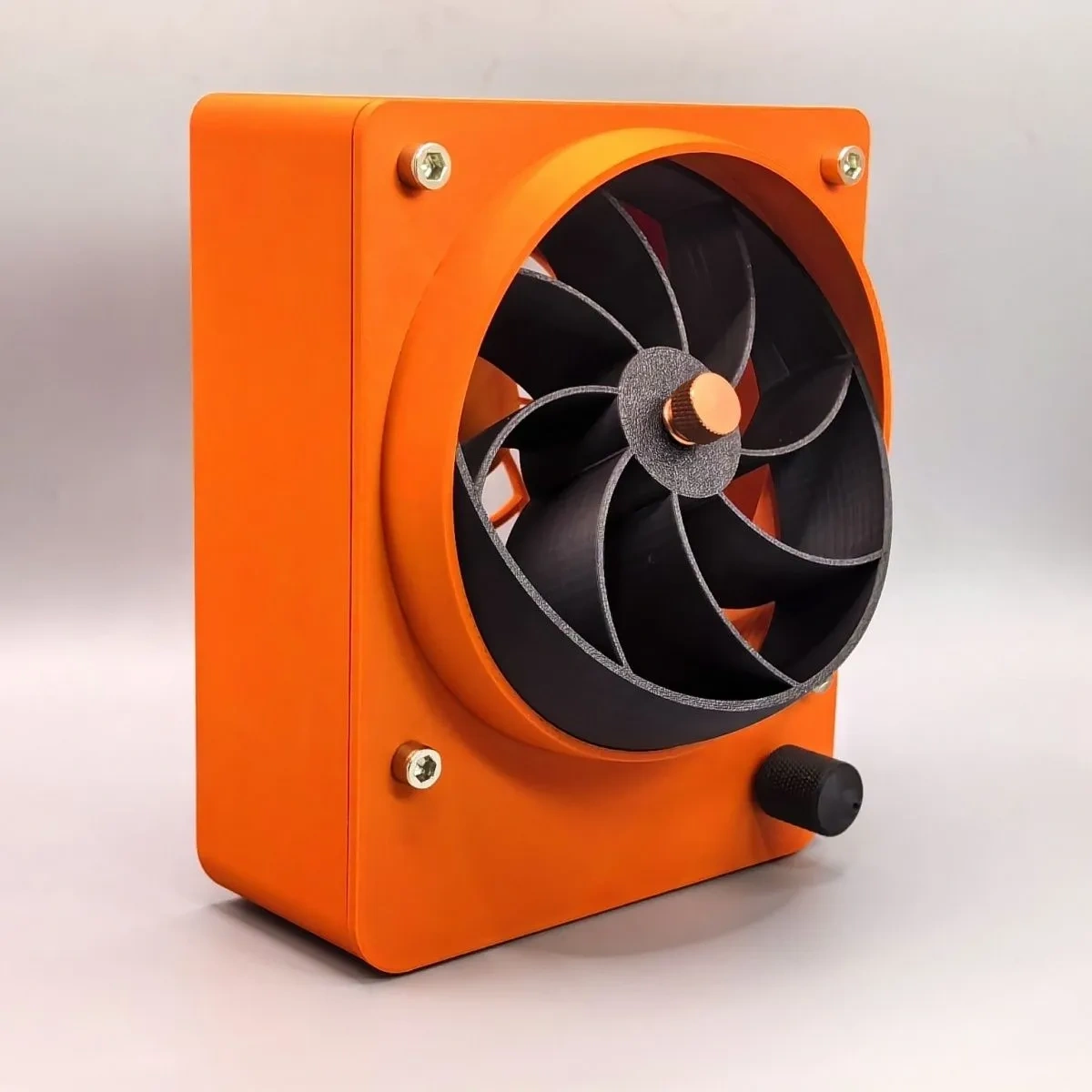

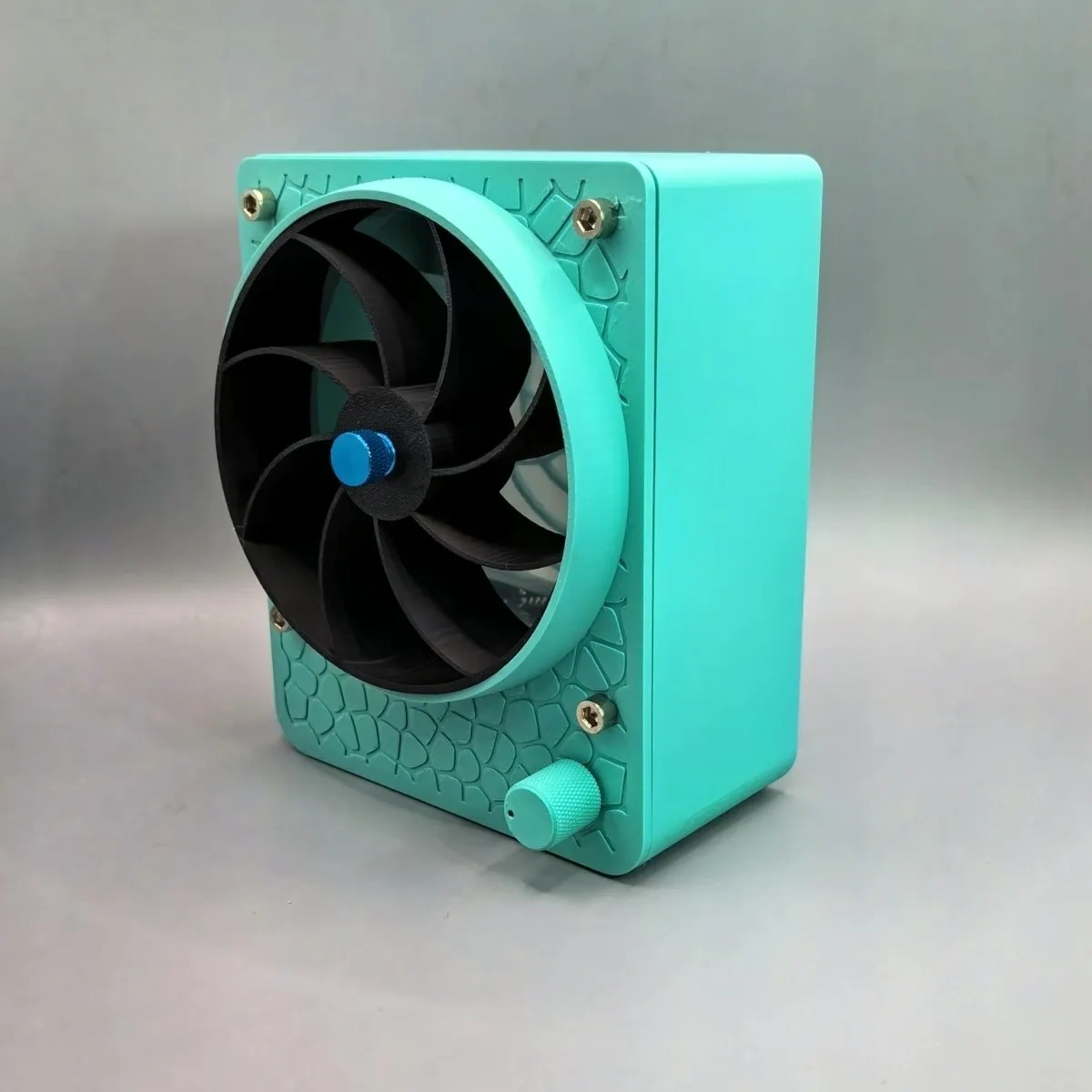

2、多种搭配，个性十足，设计了多种前面板，主要有简洁版、石墙版、混搭版。同时可以随意定制浮雕文字和logo，满足个性化需求。使用纯色打印或者多色、渐变色打印效果不错。

3、采用304不锈钢杯头螺丝，整体质感提升。

三、功能

1、桌面暴风，无极调速。风扇使用TYPE-C接口，支持pd 、QC、AFC、FCP等高功率快充协议，最高支持5A电流，功率可达60W，搭配使用暴力风扇，实测风速可达20--25米/秒，达到热带风暴等级。让你随时来一场桌面暴风，吹走酷暑的炎热，瞬间恢复凉爽。当然，搭配使用的PWM调速器，可以让你无极控制风量，轻柔与暴力，随意转换。

2、可静可动，两种方案。采纳小伙伴建议，同时支持TYPE-C接口的快充诱骗器和3S的三串充电板（二选一），满足小伙伴们静态使用和移动使用的需求。内置三串18650电池槽位，兼容21700电池。我发现不带尾巴的暴力风扇真是好用，即便我不需要移动它。

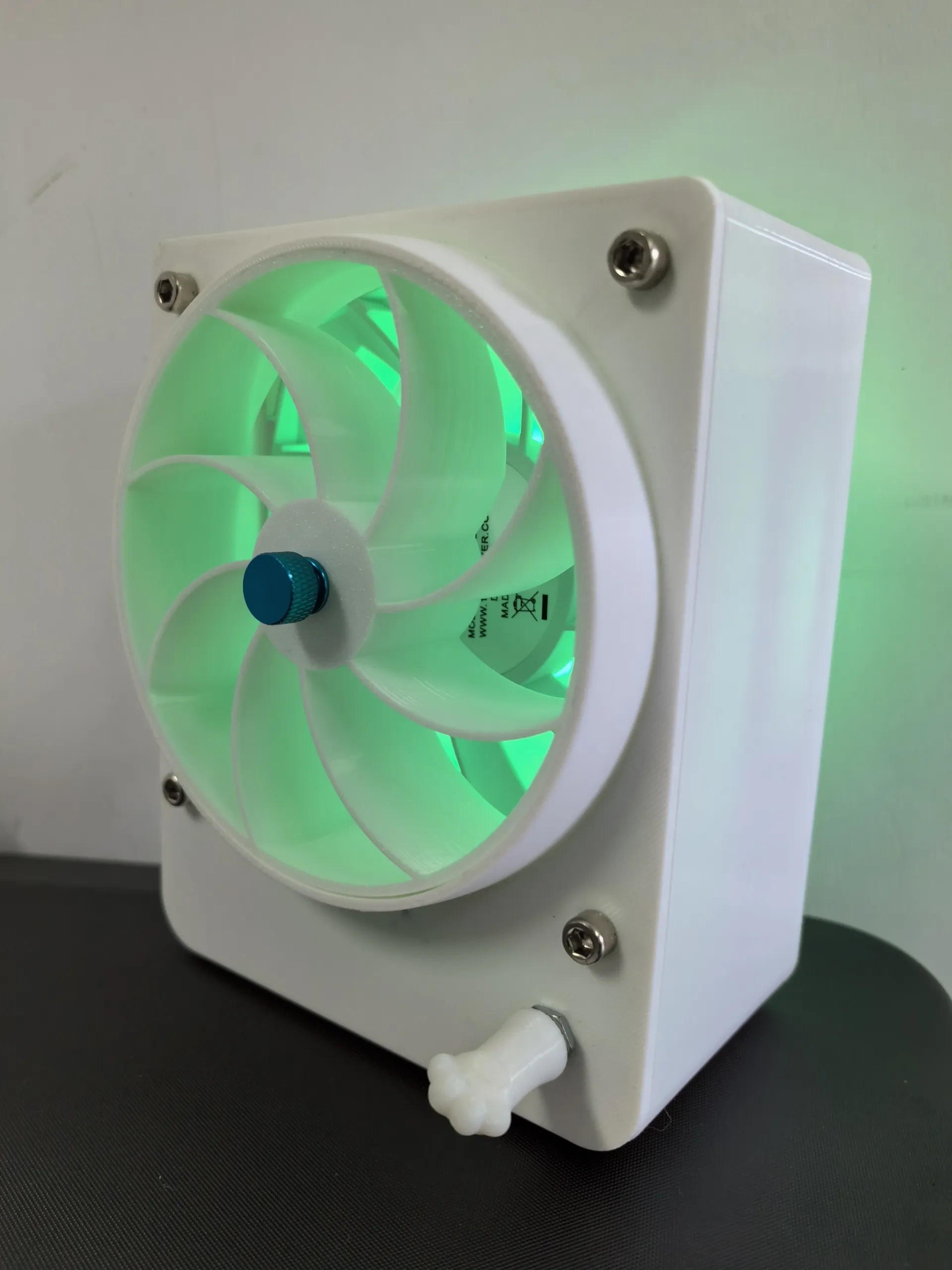

3、万向调解，风向随心。灵感来源于奔驰车的空调出风口，初稿打印出来后，要么太松，成了手中陀螺，要么太紧，调解困难。为了更好研究，我拆了一辆奔驰威霆，，，嗯----的出风口，研究他怎么做到万向调解、合适阻尼、完美质感。最后就有了这个目前合适的方案，对风扇内部涡轮进行了切角，满足左右、上下60度无死角吹风。我还尝试使用了TPU、强弹力硅胶圈等方式，发现阻力过大，转动困难。

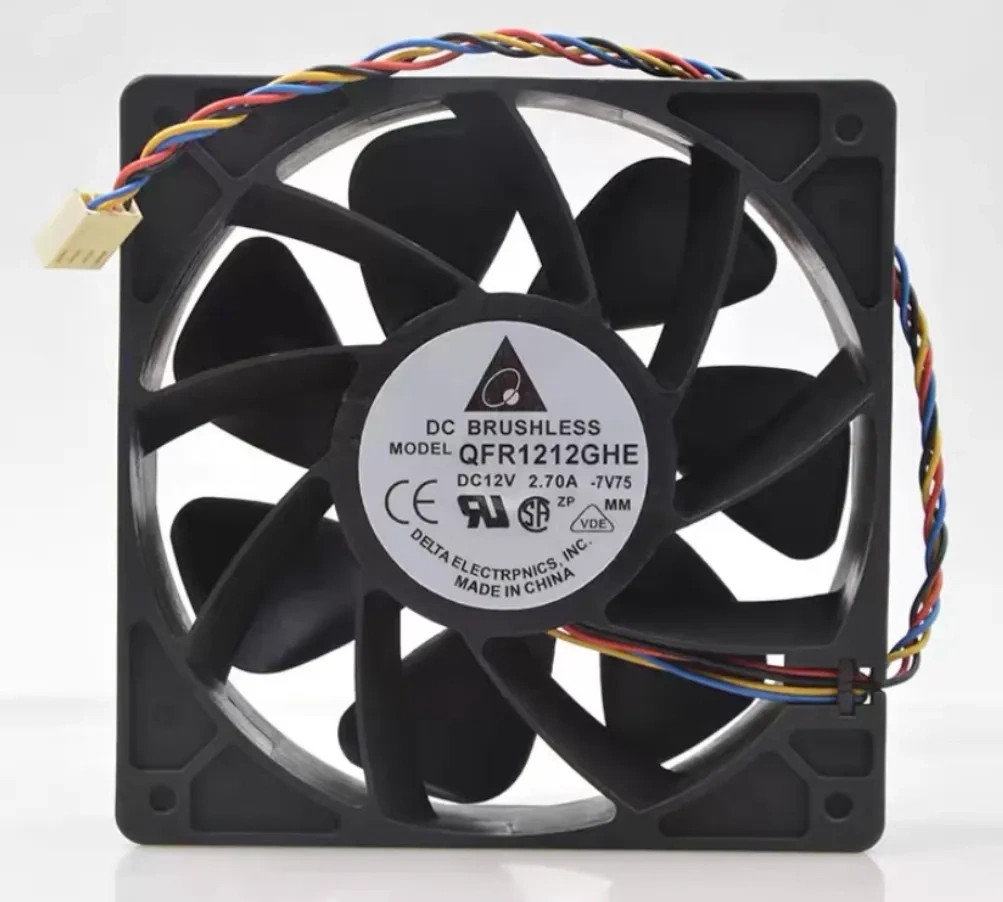

4、适配性强。本风扇支持12038和12025规格的4针风扇，同学们手头闲置的cpu风扇、机箱风扇均可利用起来，根据风扇规格自行选择不同厚度外壳打印。

四、物料清单

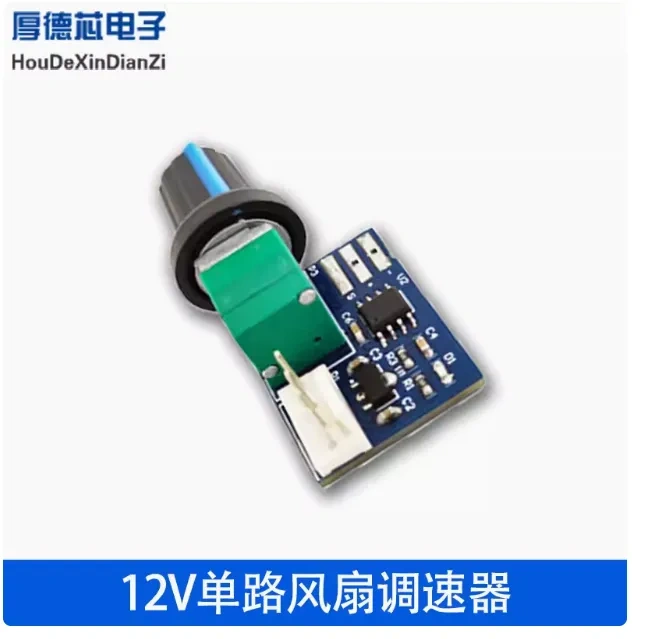

1、12V单路PWM调速控制器。

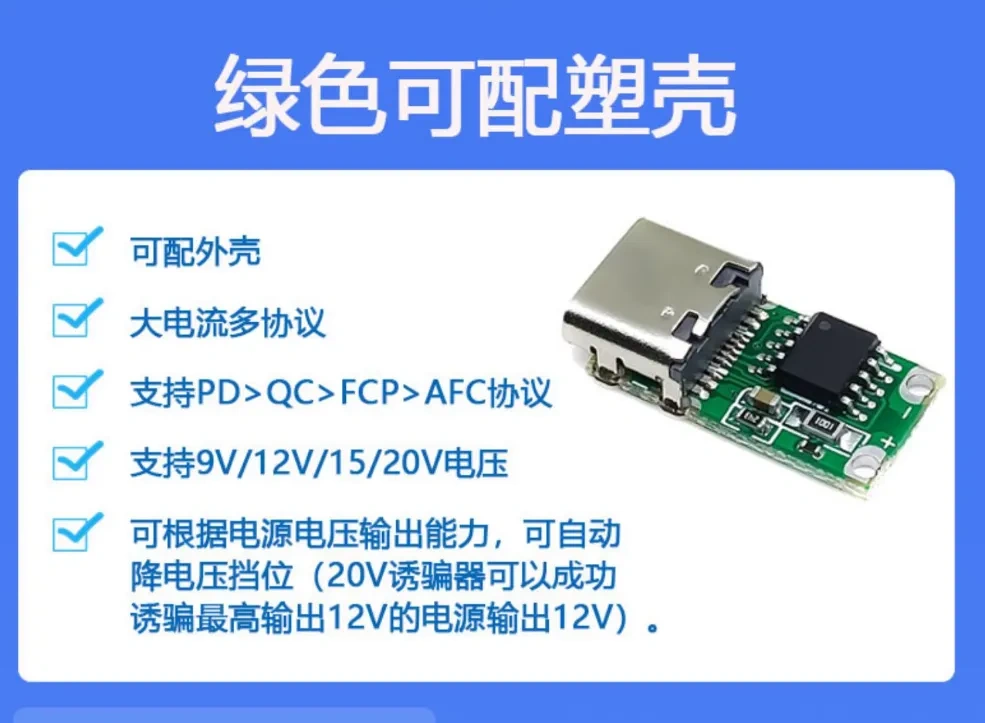

2、12V PD诱骗器，建议购买支持QC/AFC/FCP多协议快充的版本。组装内置电池移动版的小伙伴，购买3串锂电池升压充电板和18650或者21700电池3节、3串保护板。

3、12038或12025规格的4针风扇一个。

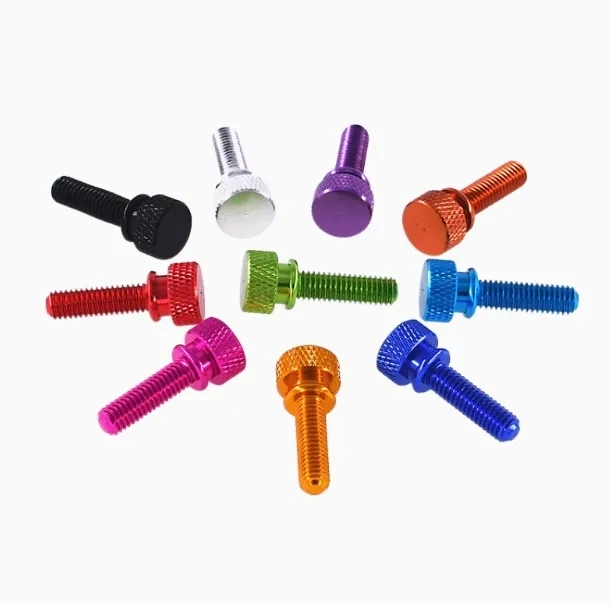

4、M4*6的高头台阶寿宁滚花螺丝1枚，拧入涡轮组件，用于辅助调解风向，当然，其他螺丝也可以。

5、M5*10的自攻螺丝4枚，用于固定风扇。M5*40（12038风扇外壳）的自攻螺丝4枚，用于固定前面板。M2*6的自攻螺丝1-2枚，用于固定诱骗器或者充电板，同时建议使用B7000之类胶水加固，提高经常插拔充电线的稳定性。

五、组装过程

组装比较简单，一是插电版。诱骗器接到PWM调速器，风扇插入调速器4针接口即可。

二是内置电池的移动版。3S充电板连接电池保护板和调速器，保护板连接电池。电池均衡线最好接上，提升电池寿命。

前面板有2个组件，使用胶水粘合，形成闭合圆环，也就是旋转涡轮组件的外壳。

六、温馨提示

1、万向涡轮组件。因不同耗材收缩率不同，可能存在万向涡轮转动过于流畅或者不畅的情况。解决方法：过于流畅的，可以缠上一圈透明胶带再试试。也可打印凹槽版本万向涡轮组件，将一根对折7.5厘米，宽10毫米的硅胶弹性圈套进去，即可增加摩擦力，保持持久阻力。转动不畅的，建议手动缩小组件长、款值，比如减少0.2毫米。目前我使用PETG打印114.7mm大小的涡轮组件刚刚好。

2、风向调解。涡轮组件内部有进行切角，以增加风向调解角度，并且在对应中心位置设置了一个半球，提示切角位置，如果发现风向调解角度小，请注意查看切角方向。

3、使用21700电池组装移动版的小伙伴，请打印对应外壳版本，针对21700进行了加宽。默认配置适合18650电池。

模型开源，喜欢的同学可以自行下载打印，商用请联系授权。最后麻烦各位给个一键三连（收藏、点赞、助力），我会设计更多实用的小工具分享给大家。
