简介

变速箱模型具备4个档位。（1:3、1:1、3:1、1：0.48（倒挡））

使用LA001 TT减速电机或摇把两种动力输入方式。

模型以做好优化，理论上无需润滑即可运行。

打印

打印第7盘为电机座，第八盘为摇把，两者二选一打印。

主体使用PETG材料，装饰件随意。

建议使用多种PETG颜色打印，演示效果更佳。

模型齿轮间隙为0.1，建议在打印前先打印“变速箱齿轮间隙测试”模型进行测试，根据测试结果自行调整齿轮间隙。

安装

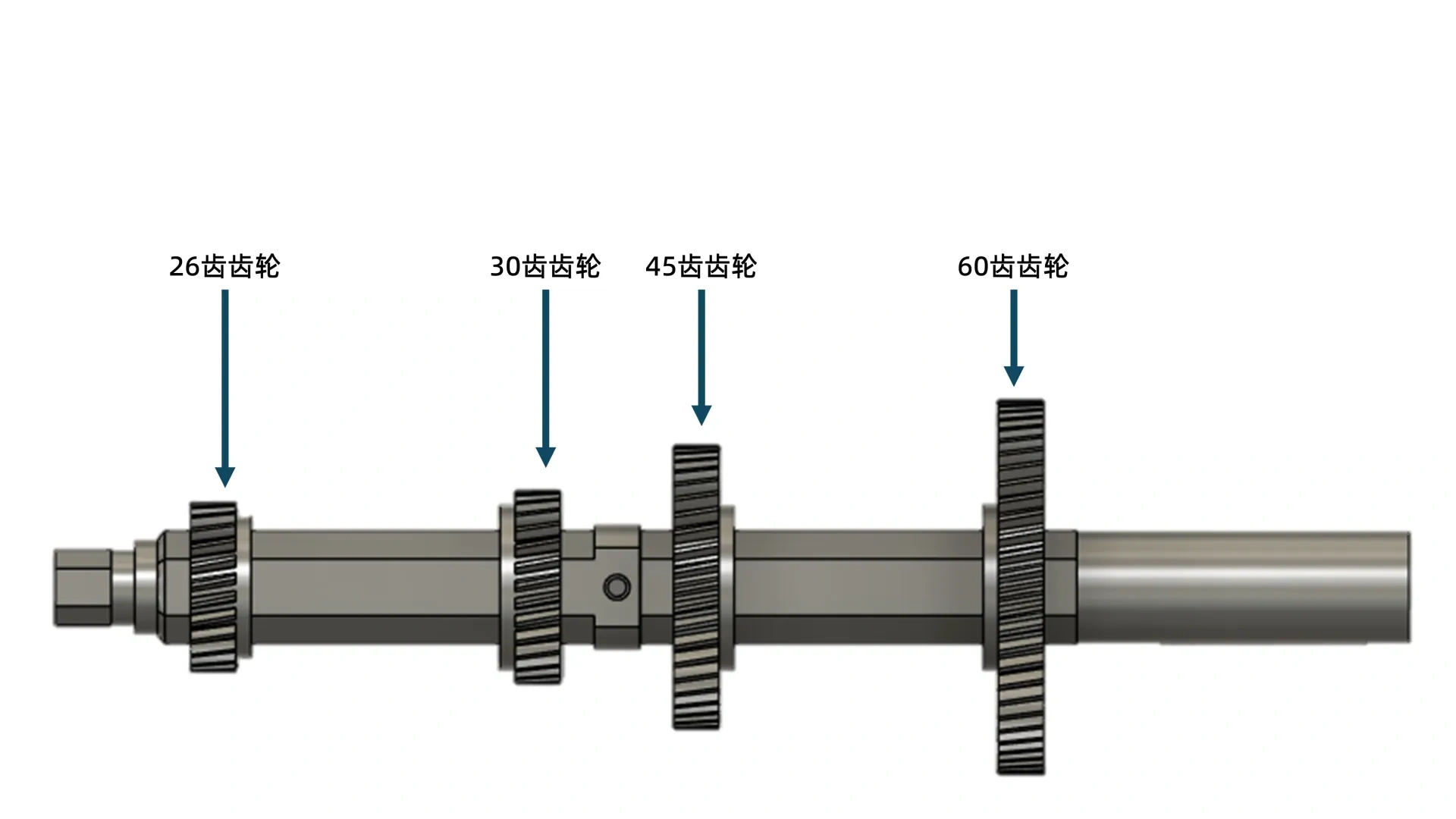

安装时需要注意安装方向，齿轮的键槽有方向坡度，零件上表面为销键进入方向。

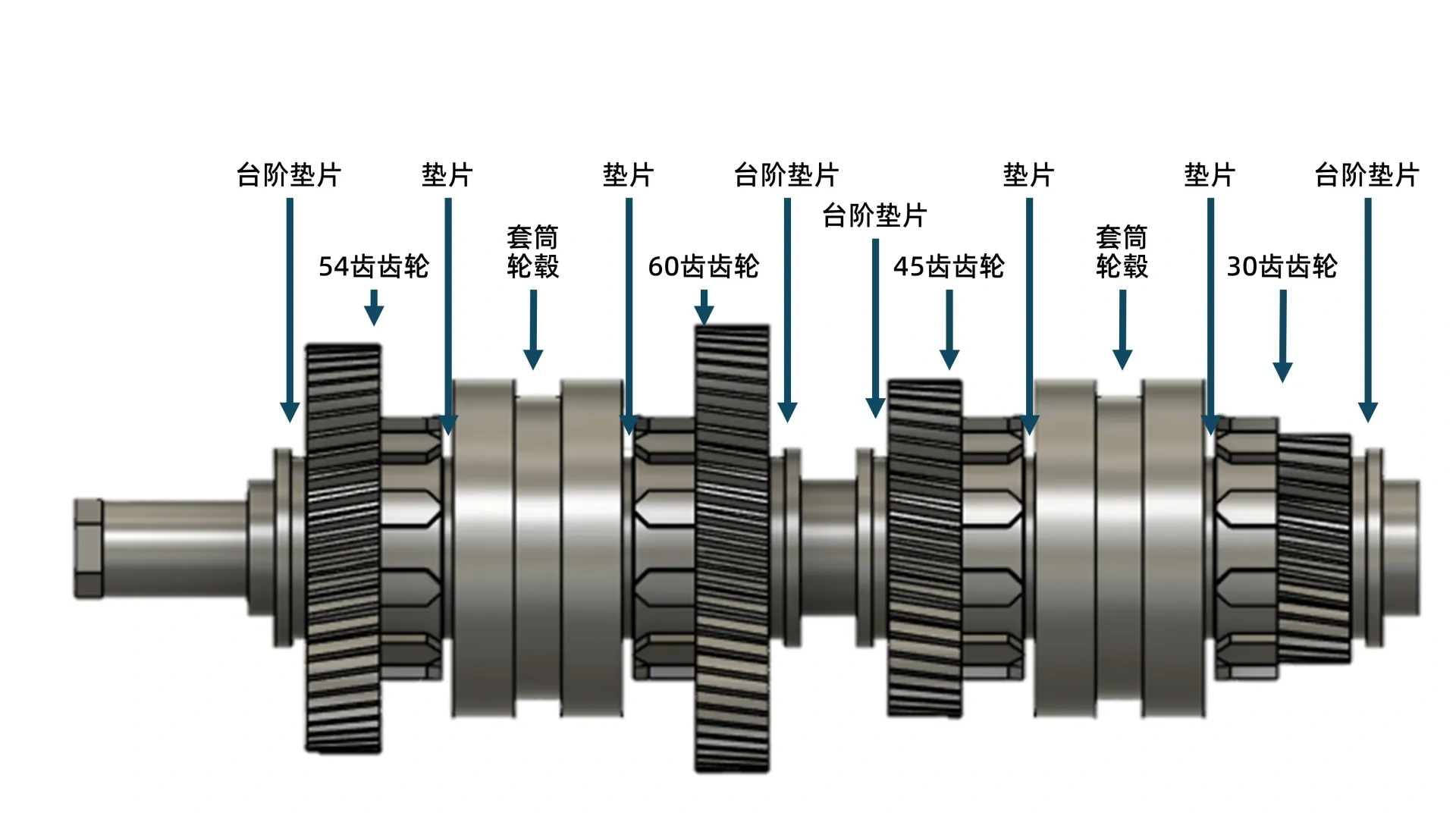

垫片分为两种，台阶垫片与垫片，根据视频或图示安装。

精度较差的情况下组装会有较大摩擦，可能导致电机无法带动，需使用WD40进行润滑。

配件

36颗 M3*6自攻螺丝 螺帽高度1mm 直径6mm 平头 平尾 扁头

1个 拓竹LA001 TT减速电机（选配）

安装视频
