〔Benchmark〕M·01 耗材收缩率校准均值测试

首次测试前请务必阅读指南

作为一个喜欢探索参数对打印件影响的3D打印玩家，在不少评论区见到新手甚至老玩家质疑作者的模型存在公差等方面的问题，但实际原因很可能是使用的耗材收缩率与作者差异较大或混用不同耗材导致的。因此，对所有需要装配的模型，我都建议先进行耗材收缩率校准测试。

一方面是我使用的耗材品牌众多自身需要，一方面是社区现有模型几乎都是单次取值误差较大，故而设计了本模型。根据常见的游标卡尺规格，尽可能缩短了打印时间（< 40min），专为这一测试项目而设计，并提供了快速和精确两种测量方式，以满足不同需要。

同时，我还计划将其拓展为一个基准测试模型系列〔Benchmark〕，保持省料省时的原则分享给更多 3D 打印爱好者，帮助大家获得更好的打印质量。如果你有兴趣，请关注、助力以激励我发布更多实用模型。

测试准备

1. 打开切片软件，在【项目耗材列表】中，选择需要测试的耗材

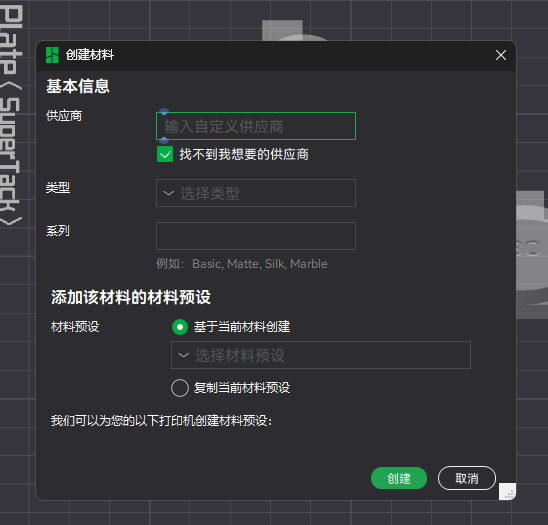

   1. 如系统中不存在测试所使用的耗材类型，请点击【项目耗材列表】中的齿轮图标打开设置，点击【自建材料】添加耗材类型（如下图），其中材料预设一般第三方厂商的 PETG 选择【Generic PETG】、PLA 选择【Generic PLA】



   2. 如未添加，请在【设备】页中设置好耗材对应再返回【项目耗材列表】添加

2. 点击【项目耗材列表】中耗材名称后面的详情按钮，点击【编辑】，查看并确认选择耗材的【基础信息】-【收缩】选项值无误



   1. 如果你是首次对此耗材进行测试，应该为上图所示（100%），完成测试后填入取均值后的收缩率 K 即可
   2. 如果你是追求更精确的收缩率数值进行的多轮测试，则此选项应当已经填写了上一次测试的收缩率 K*，完成测试后使用本轮取均值后的收缩率 K 除以上一次测试的收缩率 K* 填入即可

快速测试

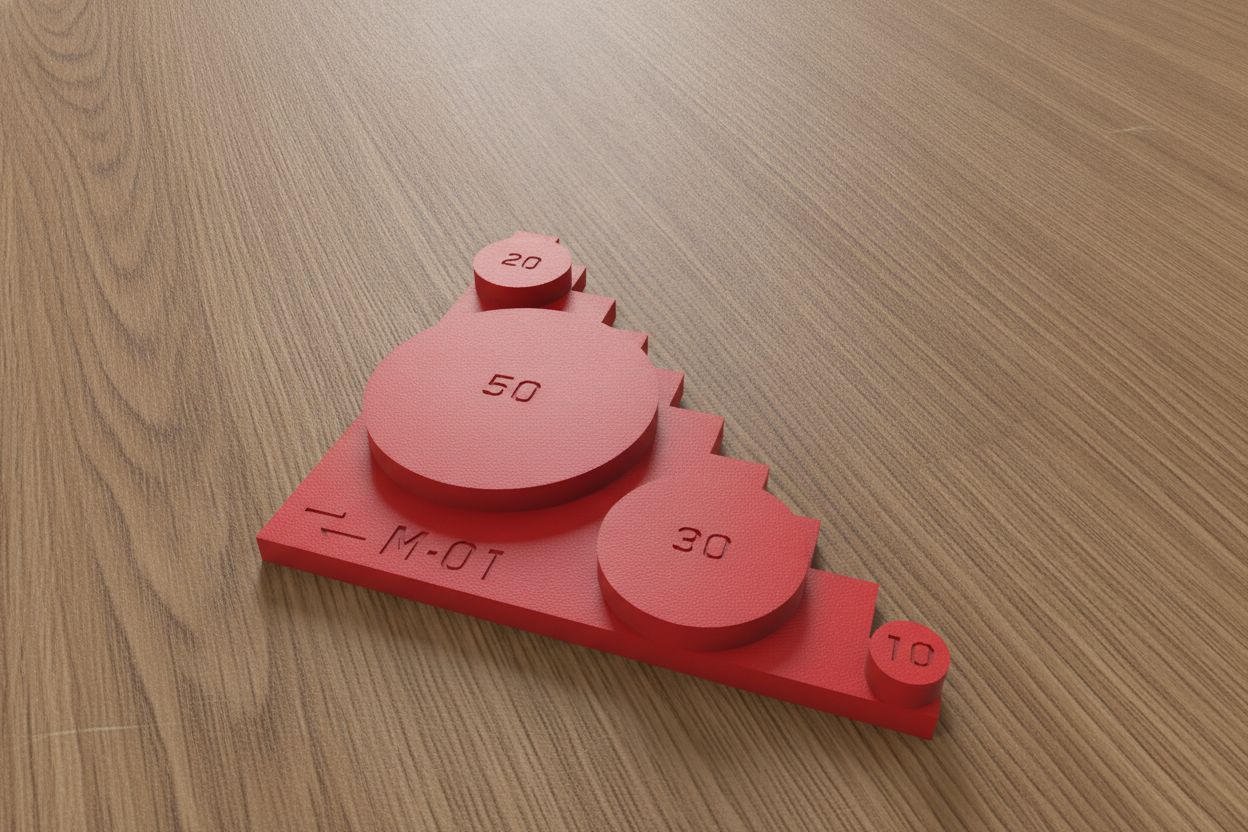

1. 使用游标卡尺测量模型上半部分的 4 个圆柱体
2. 根据圆柱体上标注的基准值（mm）分别计算收缩率 K1 K2 K3 K4
3. 将 K1 K2 K3 K4 加总后除以 4 取均值得到快速模式下的收缩率 K

精确测试

1. 使用游标卡尺测量模型下半部分的台阶，其中模型上每个台阶的 X、Y 轴基准值均为 10mm
2. 根据测量的部分（建议为 10mm、20mm、30mm …… 100mm）分别计算收缩率 K1 K2 K3 …… Kn
3. 将 K1 K2 K3 …… Kn 加总后除以 n 取均值得到精确模式下的收缩率 K（如有需要也可以与快速测量搭配测量取均值）
