华为彩显手机壳墨水屏四色分辨率768x552-DIY，适配InkSight墨水屏项目
华为3.98寸墨水屏（支持A0/A1固件）Esp32_C3_mini外壳
外壳最薄处优化到3.8mm，免胶水免落实。
已经改好固件同时兼容A0/A1的屏幕，之前买到A1到朋友可以复活屏幕里，完美解决A1分屏颠倒中线问题。

通过网盘分享的文件：firmware_merged_A1_A0.zip
链接: [https://pan.baidu.com/s/1x5ftBSmonom-rGZ1UhG5sw?pwd=8888](https://pan.baidu.com/s/1x5ftBSmonom-rGZ1UhG5sw?pwd=8888) 提取码: 8888

华为彩显手机壳某宝某多某鱼都可以买到，现在固件支持A0/A1的屏幕，所以不用纠结，固件在附件。

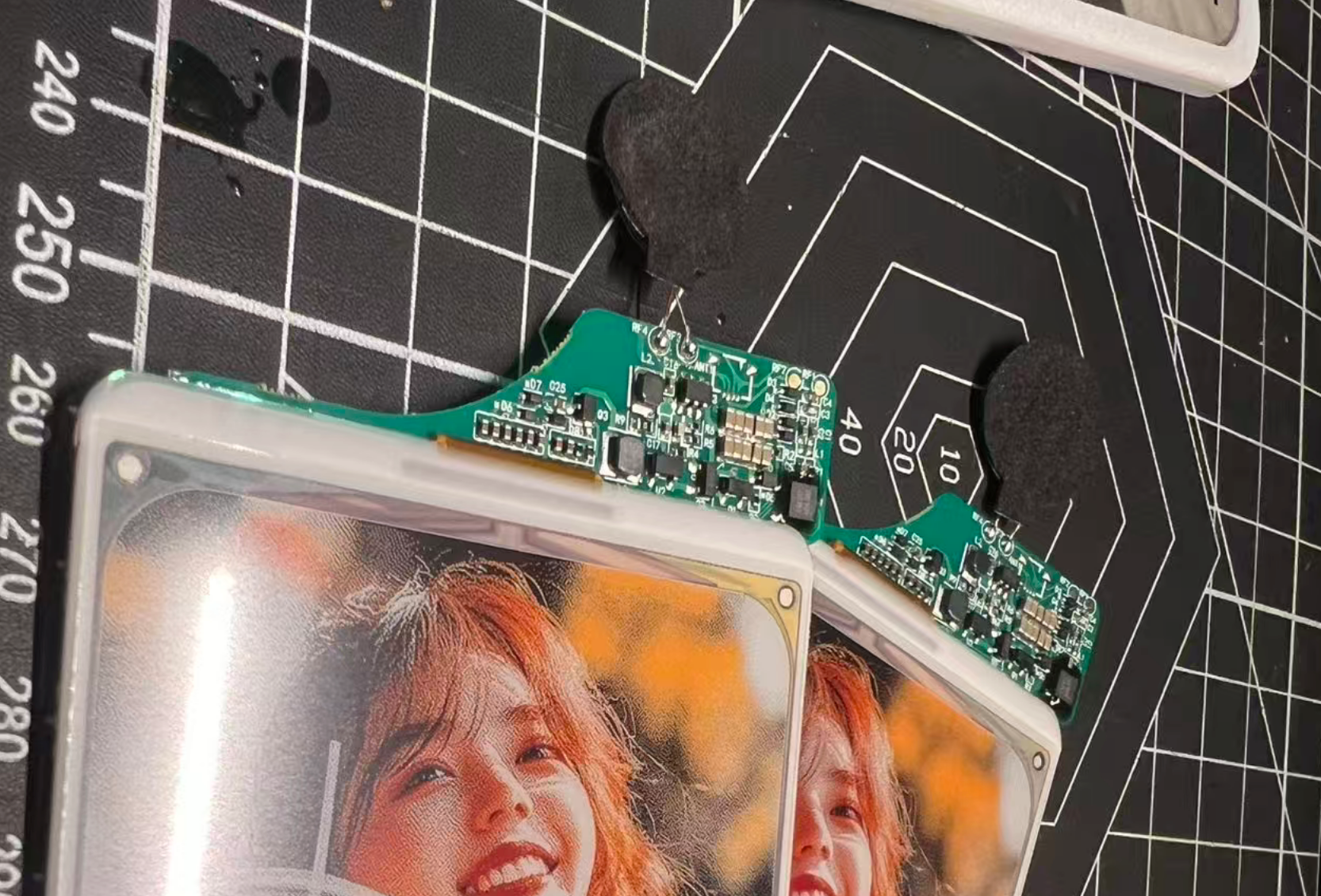

手机壳加热台110度可无损拆下墨水屏，屏幕电路板右下角方形带黑色封胶的芯片要拆除，电烙铁350度加热后轻松移除封胶后拆除芯片。顺便拆除NFC线圈。


外壳设计比较紧凑，需要用比较细的线。

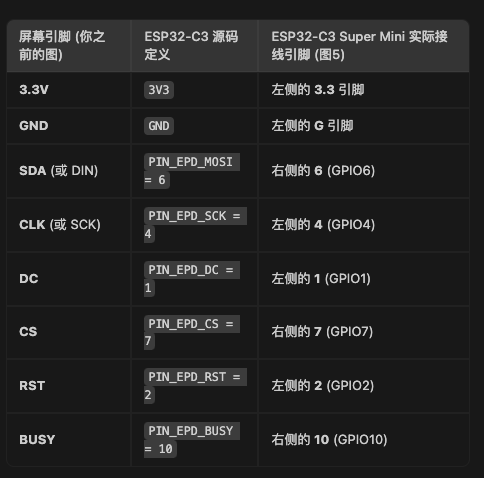

接线逻辑如图，电路板上丝印可以对应上，排列整齐不要短路。

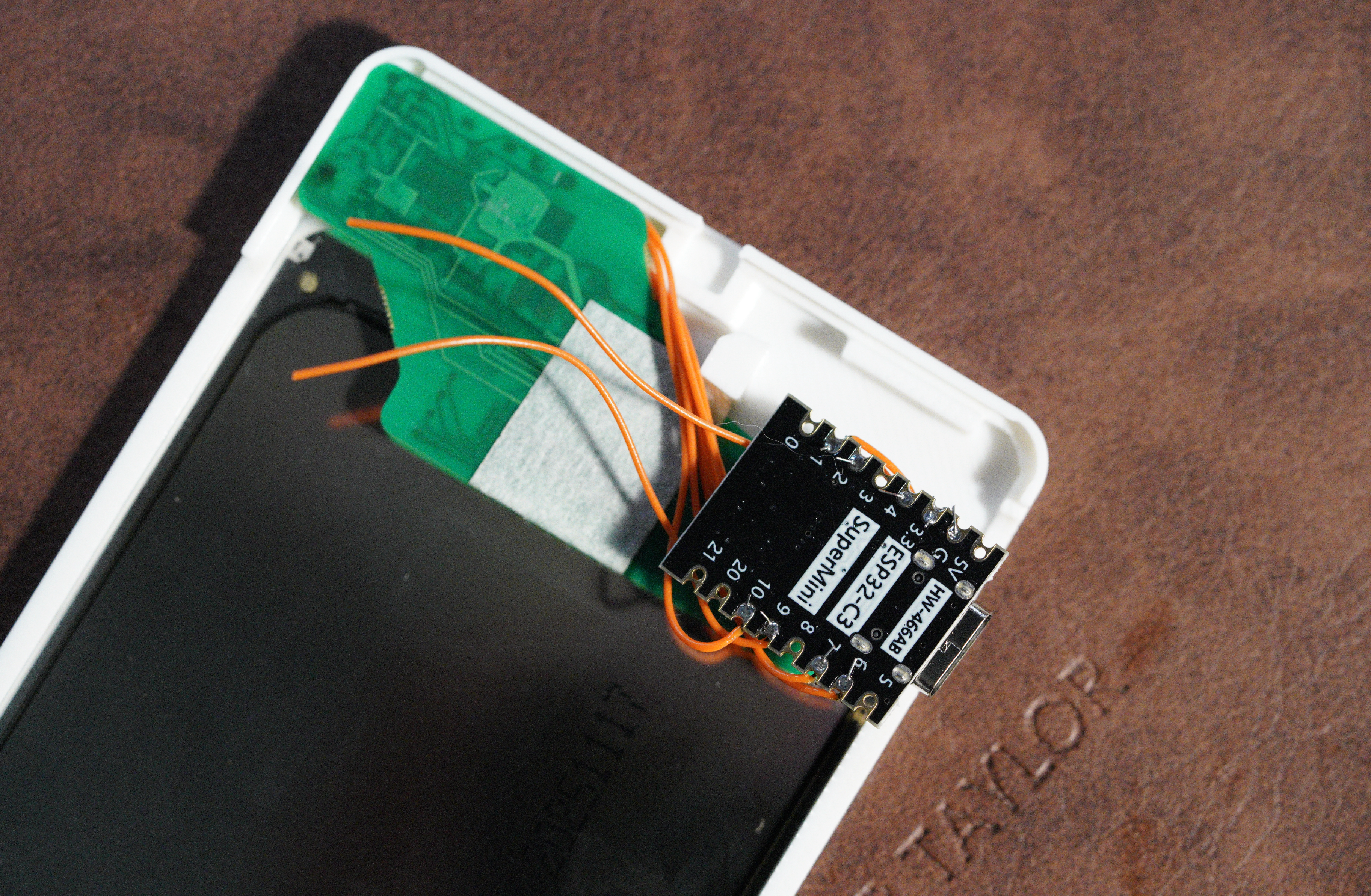

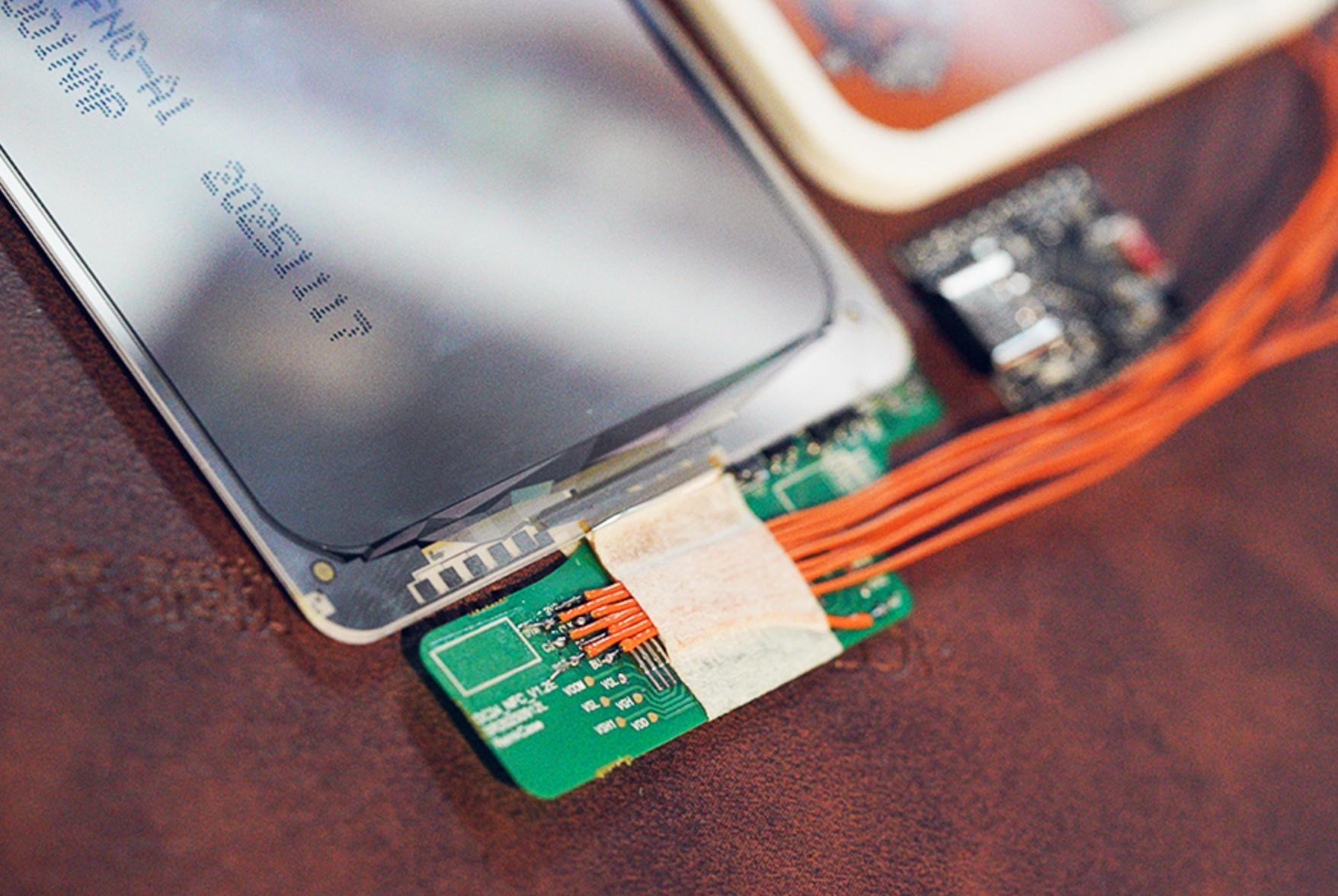

焊接后这样理线有足够空间安装外壳，留出GPIO9和GND接开关。

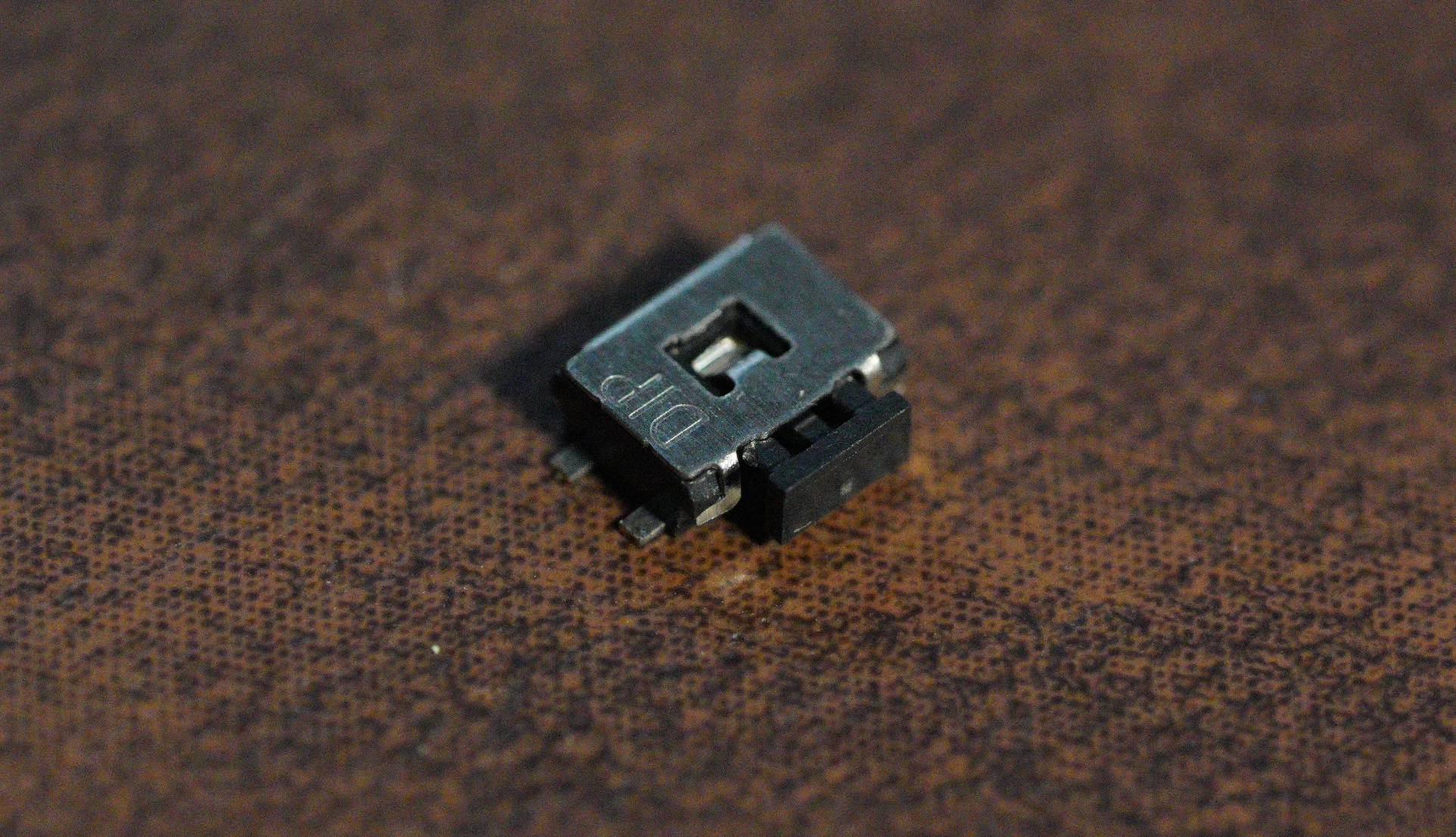

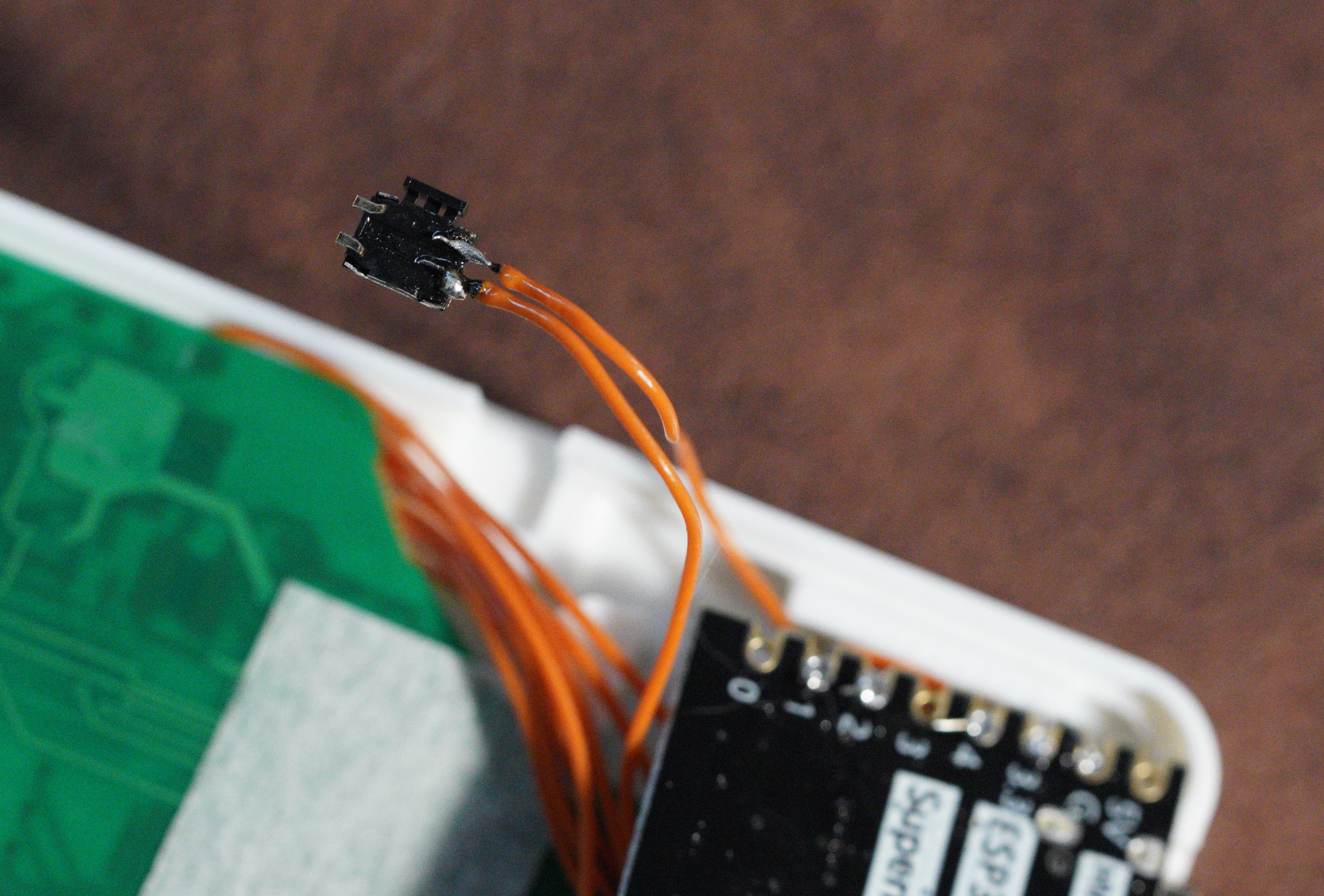

开关用这个，某宝搜索：(PTF-V-T/R台湾圆达DIP中乌龟按键3.5*4.7轻触开关贴片4脚无定位点)
开关引脚接ESP32上的GPIO9和GND即可。

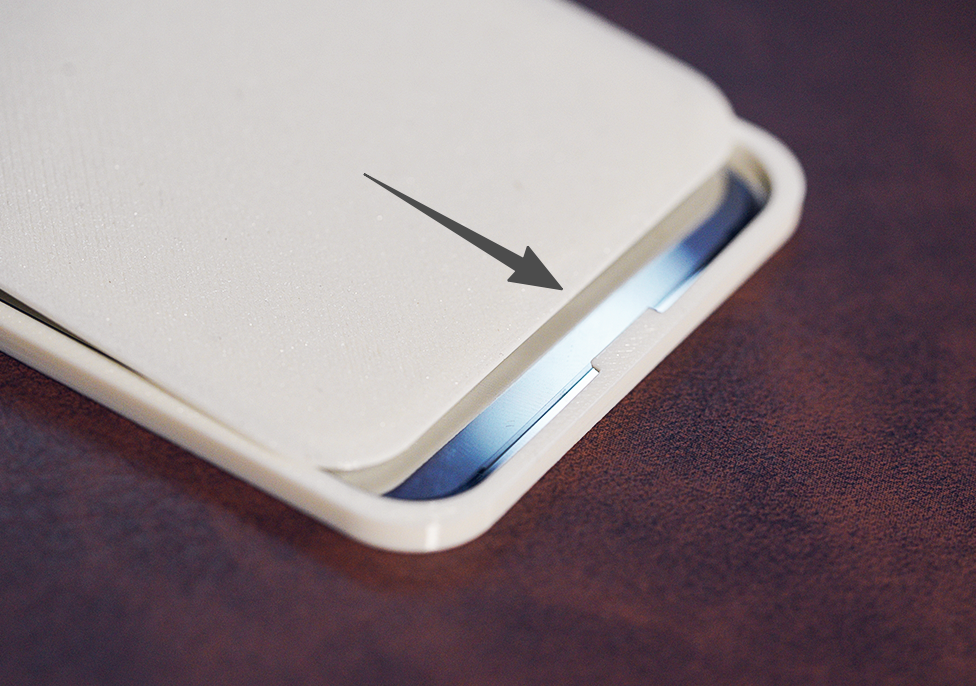

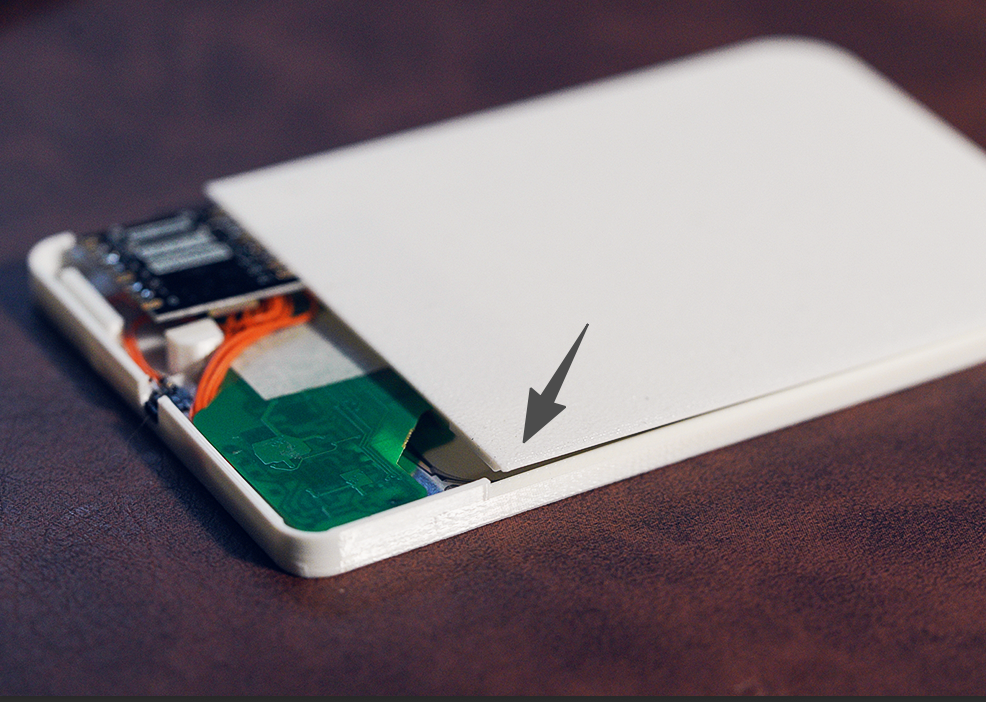

把开关按进槽里后，先安装背板，背板推入卡口

这边先不要完全按压进去。

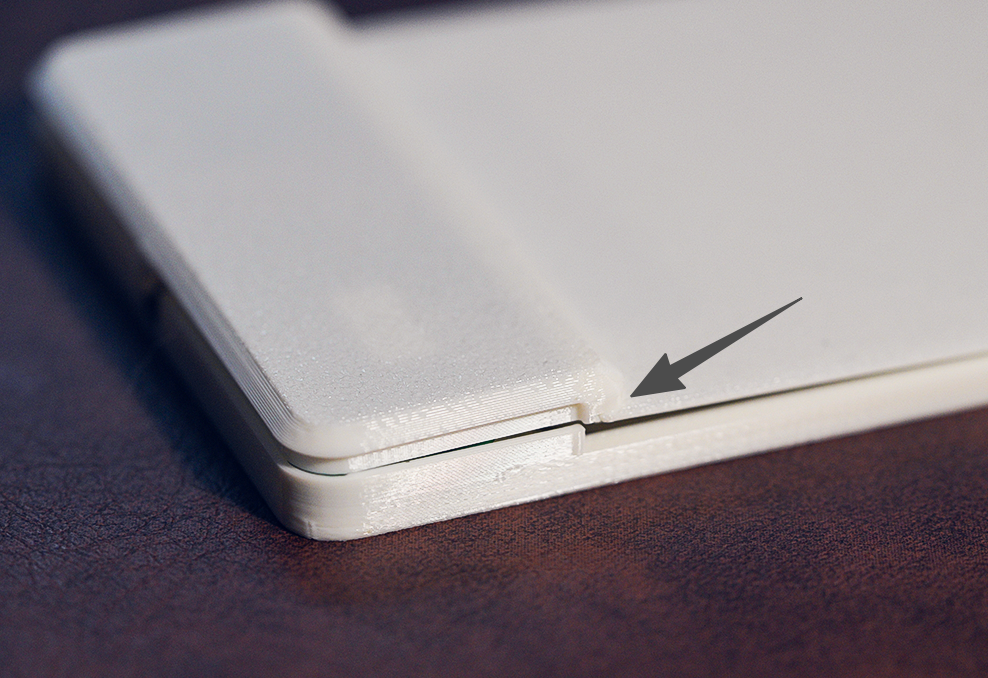

与后盖缝隙结合后再按入

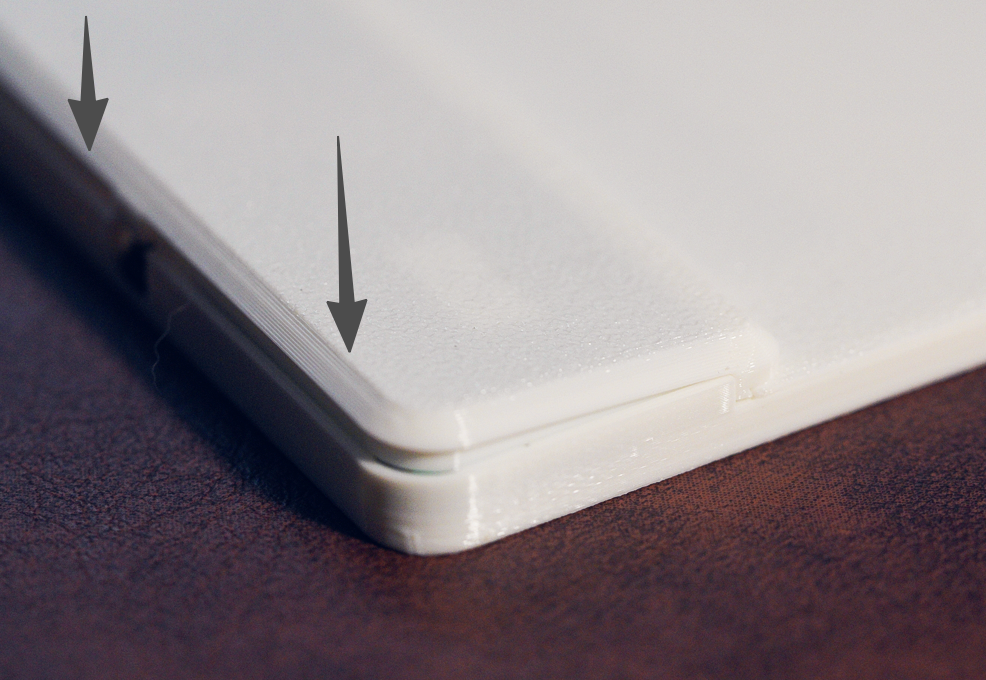

最后按压底部即可紧锁

通过网盘分享的文件：firmware_merged_A1_A0.zip
链接: [https://pan.baidu.com/s/1x5ftBSmonom-rGZ1UhG5sw?pwd=8888](https://pan.baidu.com/s/1x5ftBSmonom-rGZ1UhG5sw?pwd=8888) 提取码: 8888

刷入固件后手机连接墨水屏的wifi，会自动打开[http://192.168.4.1的配网页面，填入wifi名与密码即可，如果用我附件的固件要把默认服务端口改成http://ink.midimaster.top,端口默认3000。](http://192.168.4.1的配网页面，填入wifi名与密码即可，如果用我附件的固件要把默认服务端口改成http://ink.midimaster.top,端口默认3000。)
按键功能：单点进入活跃状态，长按重置设备重新配网。

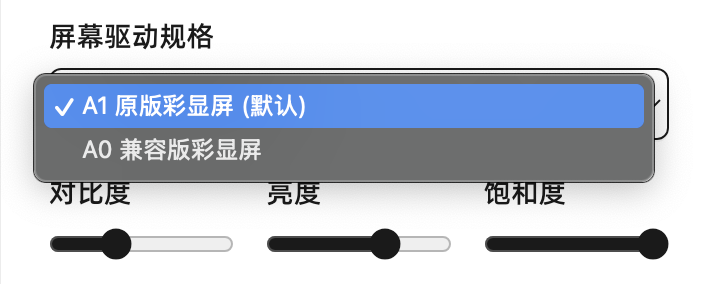

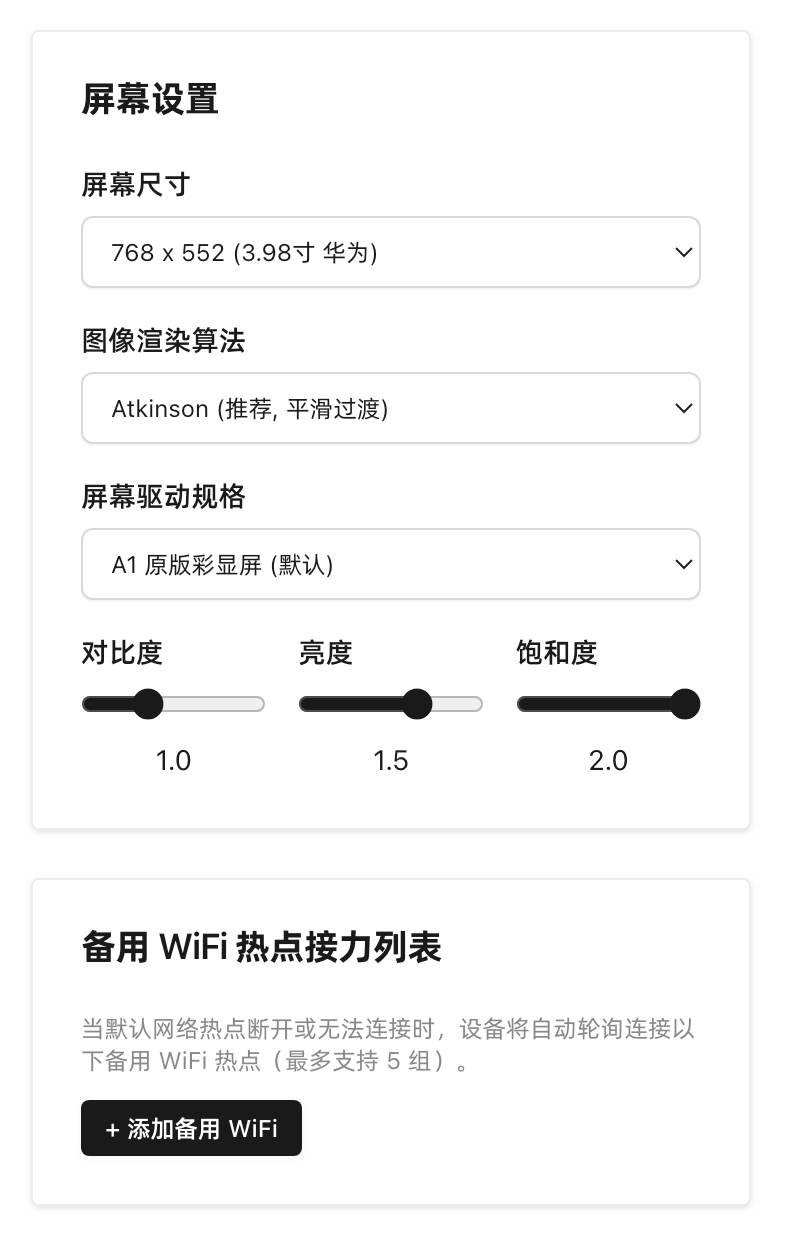

该固件默认支持A1屏幕驱动，要切换A0驱动可以登陆[http://ink.midimaster.top后台切换保存即可。](http://ink.midimaster.top后台切换保存即可。)

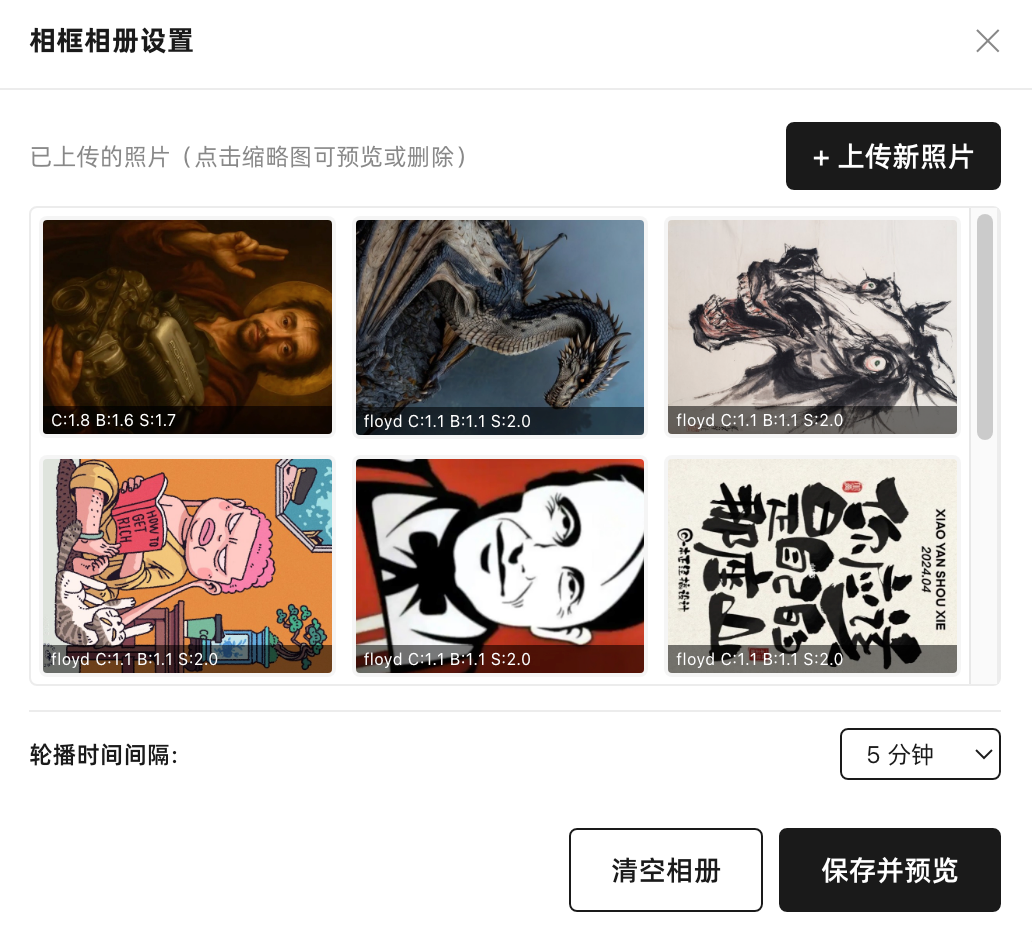

目前后台优化了相册轮播模组，可以单独对图进行/渲染算法/对比度/亮度/饱和度的单独调节并轮播，图片轮播支持修改轮播间隔时间。
设置好记得点：保存到设备

增加了多组备用 WiFi 热点接力列表。

该项目在墨鱼大佬的固件基础上修改（[https://www.inksight.site/zh，开源固件暂时只支持华为A0屏幕），感谢开源大佬！](https://www.inksight.site/zh，开源固件暂时只支持华为A0屏幕），感谢开源大佬！)
