【开源】二代TPU/硬质耗材通用助力模块,无需pcb，成本24元

【开源】二代TPU/硬质耗材通用助力模块,无需PCB，高度模块化，购买--焊接一气呵成，不算打印成本约25元

还是开源吧，希望大家给点助力券我薅一点耗材。

本作品以Standard Digital File License方式授权。

您不得以任何方式分享、分许可、出售、出租、托管、转让或分发该作品的数字或3D打印版本，或该作品的任何其他数字或物理格式的衍生作品（包括但不限于该物品的二次创作，以及在其他数字平台上的托管）。未经许可，不得以任何方式使用这些物品进行费用收取。请违规发布者即刻删除。

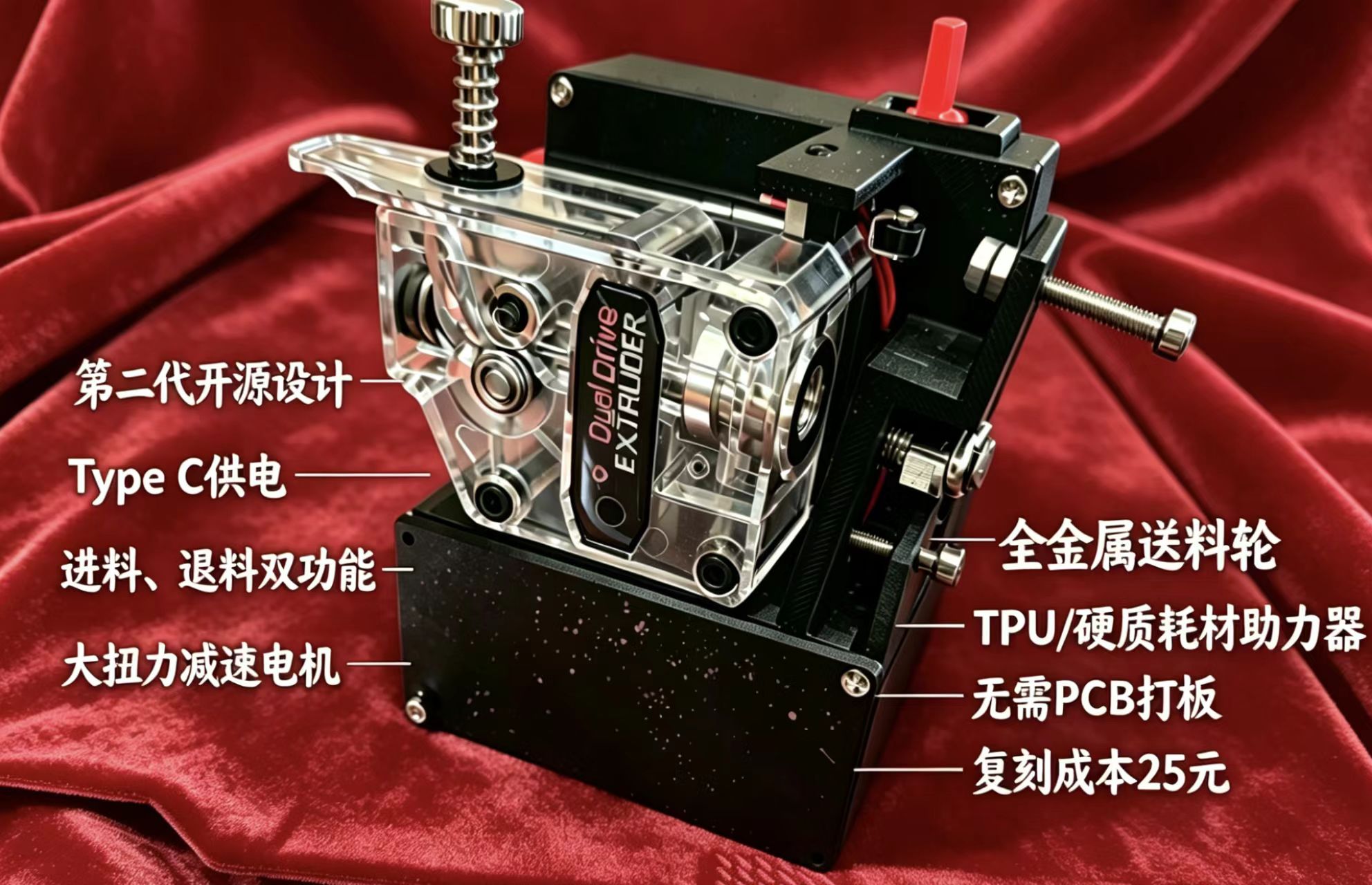

当前修改内容：相比第一代从主动弹簧改成被动靠耗材的张力触发，没有耗材会自动停机，提供缓冲距离和微动行程的调节功能，typeC接口5V供电，取消指示灯，取消电路板，然后电机换成减速的，外观整体包起来方方正正。基本上重新设计的，但是功能上和一代区别不大。

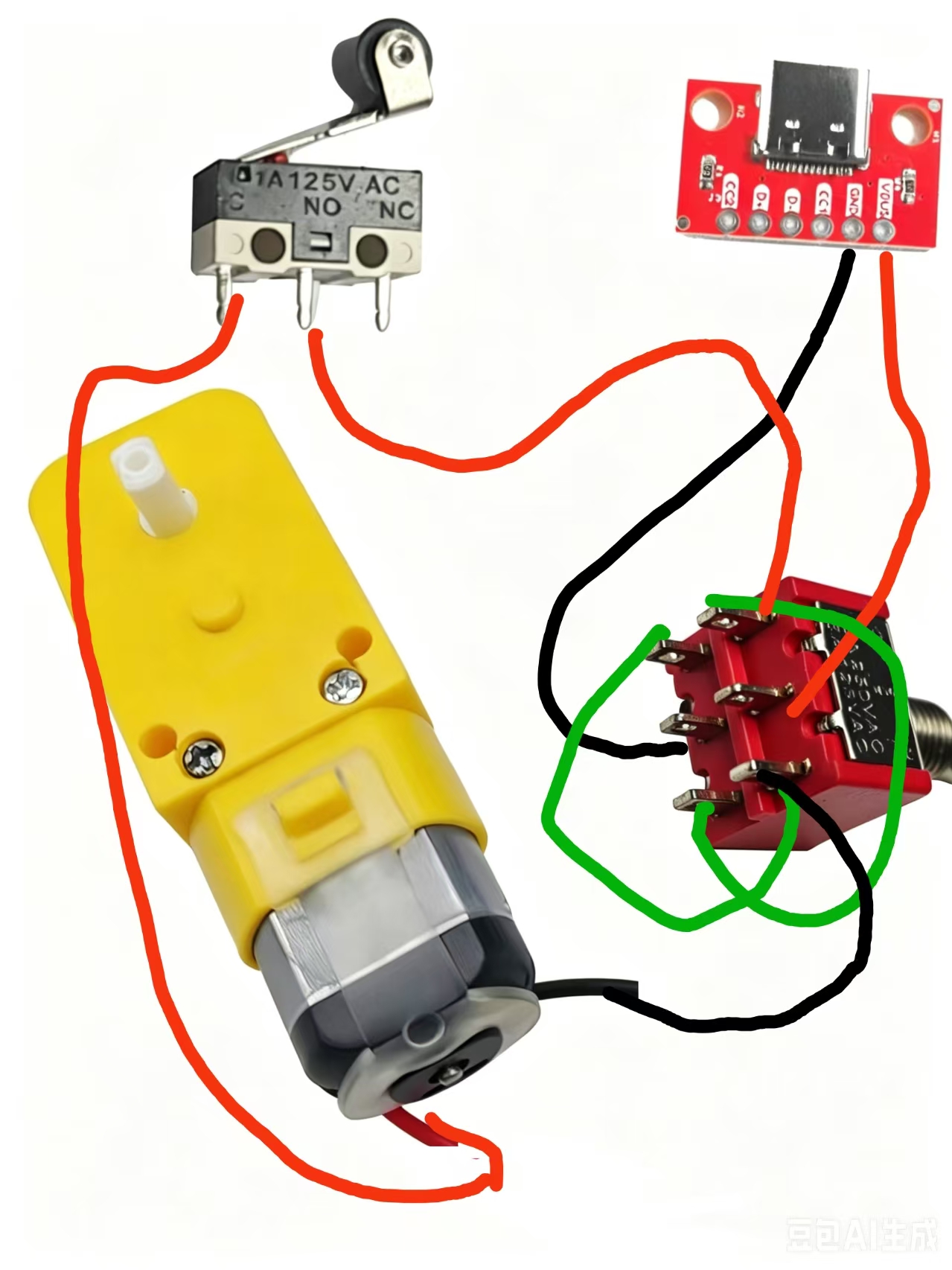

相比之前所需物料大幅度缩减，五金部分仅需bmg挤出机套件(已包含启动接头和所需的加长螺丝以及主动齿轮)+m3×15内六角螺丝+m3×5螺丝＋m2*8自攻螺丝

typec接口适配任意充电器

可以进料，退料，以及停止，

可以使用ams ht的外挂出料口，

可以使用米桶外挂出料，

可以较为随意摆放料卷的位置，

已自行测试打鞋没有缺料问题，

没有耗材不空转，

2026/7/3更新：近期比较忙，很多朋友来问询有没有成品，少量搓了几个，目前只提供成品选项，我赚个手工费。散件的话我说实话没有利润，我也不忍心加价卖。感觉自己背板工人阶级!!!顺便回答一下评论区的问题，没耗材不空转的前提是要按照我首图那样，不能压太紧触发微动，需要等挤出机拉动耗材时候产生张力才触发，没有耗材不触发，触发临界点需要上机手动测试，不同机器不同耗材大有不同，只要掌握这个技巧后你会受益匪浅，受用终身。

2026/7/6更新：该设计不支持非授权商用行为，请自觉遵守，如需要商业授权可与本人联系，欢迎大家踊跃举报、监督和提供侵权线索，屡教不改者我方保留诉讼权利，并对最先提供侵权线索的朋友基于该次诉讼赔偿所得的50%给予奖励。

成品直达链接

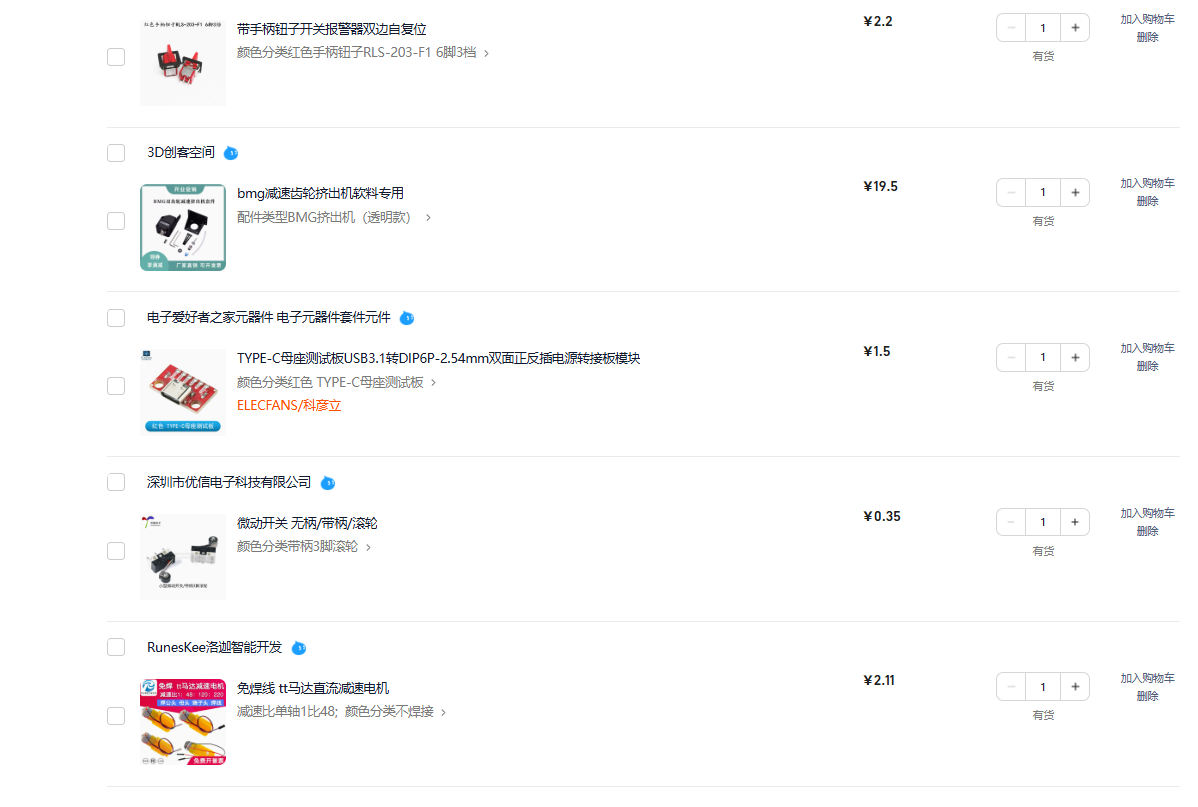

采购合集：

[https://b.taobao.com/shoppinglist?purchaseId=7091016&purchaseToken=95defb168d4d48948e2a186ffba8bf2c](https://b.taobao.com/shoppinglist?purchaseId=7091016&purchaseToken=95defb168d4d48948e2a186ffba8bf2c)

商品名称	sku属性	商品链接	采购数量
带手柄钮子开关报警器双边自复位	{"颜色分类":"红色手柄钮子RLS-203-F1 6脚3档"}	[https://detail.tmall.com/item.htm?id=673557283823&skuId=5047557026606](https://detail.tmall.com/item.htm?id=673557283823&skuId=5047557026606)	1
bmg减速齿轮挤出机软料专用	{"配件类型":"BMG挤出机（透明款）"}	[https://detail.tmall.com/item.htm?id=694920470614&skuId=4933645217298](https://detail.tmall.com/item.htm?id=694920470614&skuId=4933645217298)	1
TYPE-C母座测试板USB3.1转DIP6P-2.54mm双面正反插电源转接板模块	{"颜色分类":"红色 TYPE-C母座测试板"}	[https://detail.tmall.com/item.htm?id=715074595727&skuId=5174053999398](https://detail.tmall.com/item.htm?id=715074595727&skuId=5174053999398)	1
微动开关无柄/带柄/滚轮	{"颜色分类":"带柄3脚滚轮"}	[https://detail.tmall.com/item.htm?id=568953039456&skuId=4840196680776](https://detail.tmall.com/item.htm?id=568953039456&skuId=4840196680776)	1
免焊线 tt马达直流减速电机	{"减速比":"单轴1比48"、"颜色分类":"不焊接"}	[https://detail.tmall.com/item.htm?id=680950178849&skuId=4940467105294](https://detail.tmall.com/item.htm?id=680950178849&skuId=4940467105294)	1
