墨鱼AI 4.2寸墨水屏紧凑板外壳

PCB来自于：嘉立创开源硬件平台墨鱼AI墨水屏v1.1

简介：

我本身是拿来主义，能不自己造的坚决不自己造，但是我买屏幕的时候没有买排线，导致无法适配原有的硬件外壳。

不想花钱买的情况下只能自己做了一个外壳。。

硬件需求：

墨鱼AI墨水屏PCBv1.1.1*1

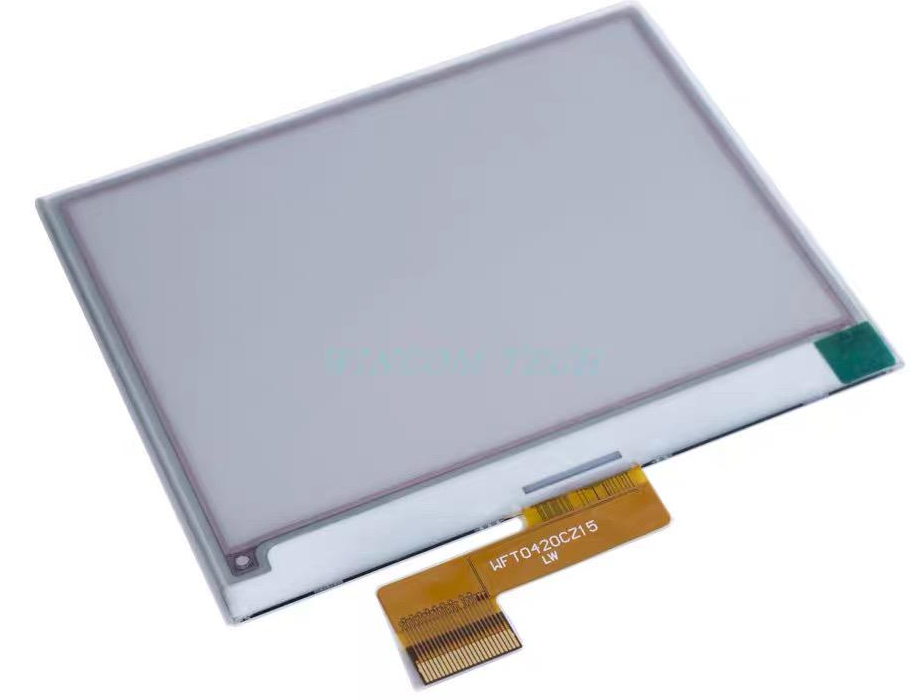

4.2寸三色墨水屏*1（可在某鱼某宝上购买，注意需使用CZ15型号）如下图

804050锂电池*1（接口应该是MX1.25 2P，如果直接购买PCB的话建议同时购买电池）

M2.5x5平头螺丝*4（其实也可以使用M3尺寸，安装费力些，并且可能不是特别美观）

纳米无痕双面胶厚度0.5mm长度80mm

整体数据：

长宽厚：95*82*14mm

打印提示：

由于屏幕较为脆弱其实应当使用一些缓冲材料放到屏幕前后，但是不用好像也行，

如果你有缓冲材料的情况下可以适当裁切背板上的定位柱（也就是四个带螺丝孔的方块）。

还有就是基于不同材料的收缩率，请自行进行尺寸调整，我使用的是拓竹PLA Basic。

推荐进行热床调平和流量校准。

安装提示：

安装很简单，重点是对屏幕排线的折叠和PCB以及电池的粘贴。

请参照下图进行折叠，不要过于用力，不要试图将排线压紧，保留一些余地以免排线损坏（损坏本人也概不负责😂）。

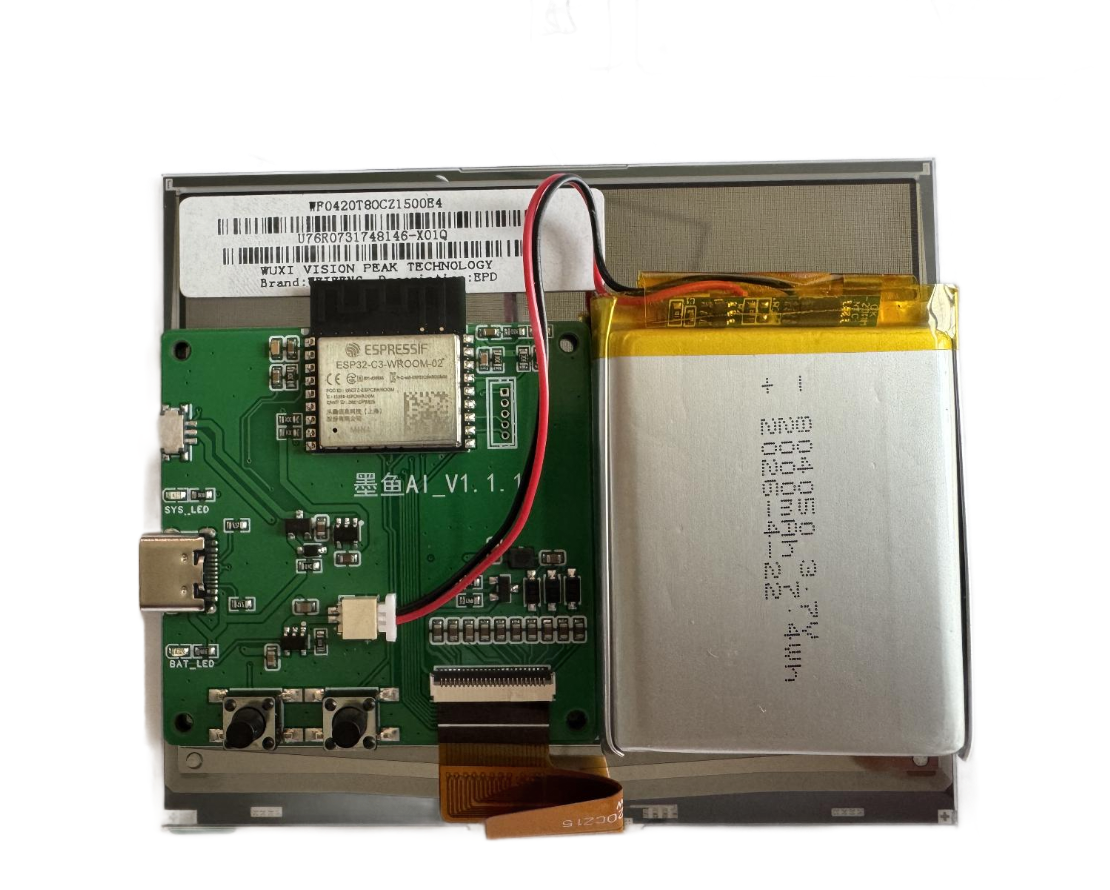

粘贴PCB时注意PCB边缘与屏幕边缘对齐，USB接口会突出一些，PCB下边缘距离屏幕下边缘9mm左右，刚好可以看见屏幕黑边的位置，

电池平齐PCB粘贴就可以了。注意不要太过用力，小心安装。

另外就是这个开关塑料部分很容易坏，并且我觉得这个设备开关没有什么意义，所以就没有针对开关进行开孔。

写在最后：

一共做了四版，优化了一些细节，最开始考虑了卡扣安装，但是对打印和材料略有要求，同时会增加体积于是放弃了。

然后考虑只使用两颗螺丝并且将螺丝作为按键触点使用，但是会额外增加硬件并持续消耗电量。

所以最终还是选择了最稳妥的方式，后期有空的话会考虑增加磁吸后板（预留了螺丝孔位），实现磁吸和点击右下角面板实现按钮功能。

本身模型还可以更薄，但考虑到锂电池以后可能会有些鼓包，预留了些位置，如果以后发现后壳变形请及时更换电池

模型和展示图会略有不同，

主要是：螺丝孔做了下沉处理，

后按键孔做了平滑处理，

使用可变层高来优化孔洞上下的材料堆积情况。

PS:

最后做了一个TPU的，居然觉得挺不错/(ㄒoㄒ)/~~

有空的话可以专门整一个，优化一下，加强结构。
