墨灵（Molink）阅读器机甲风外壳

本系列 3D 打印外壳专为夏襄居士开发的墨灵（Molink）双屏阅读器设计适配

（注：仅支持4000毫安电池的内测及标准版主板）。

• 外观设计：

   整体采用机甲主题，表面增加了科技感的装饰细节与刻线。

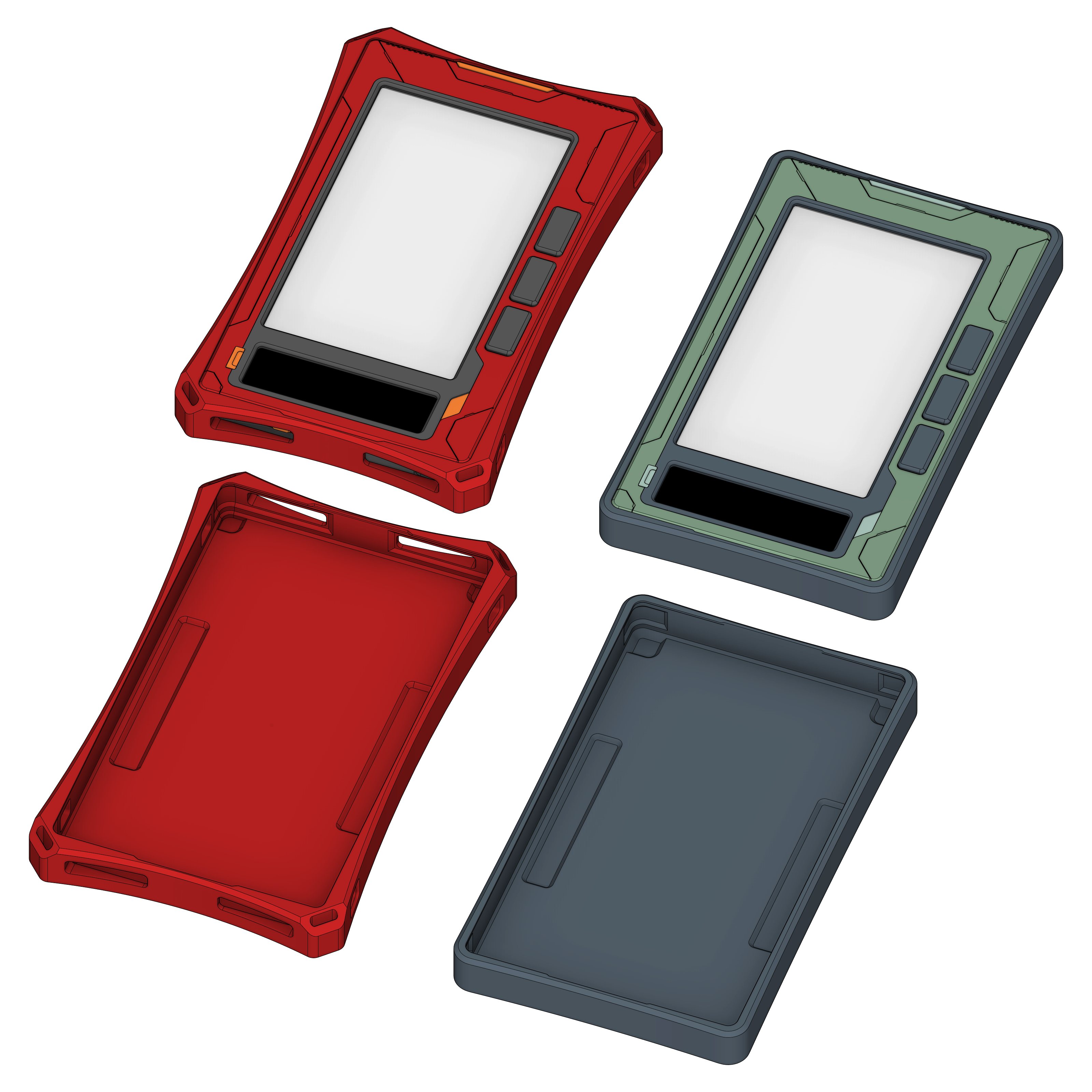

• 分件与打印：

   模型已经过详细的分件处理。

   使用普通单色打印机分别打印不同颜色的部件，拼装后即可获得彩色效果。

   但仍旧推荐使用双头或带AMS的机型以获得更好的分色效果。


• 配色建议：

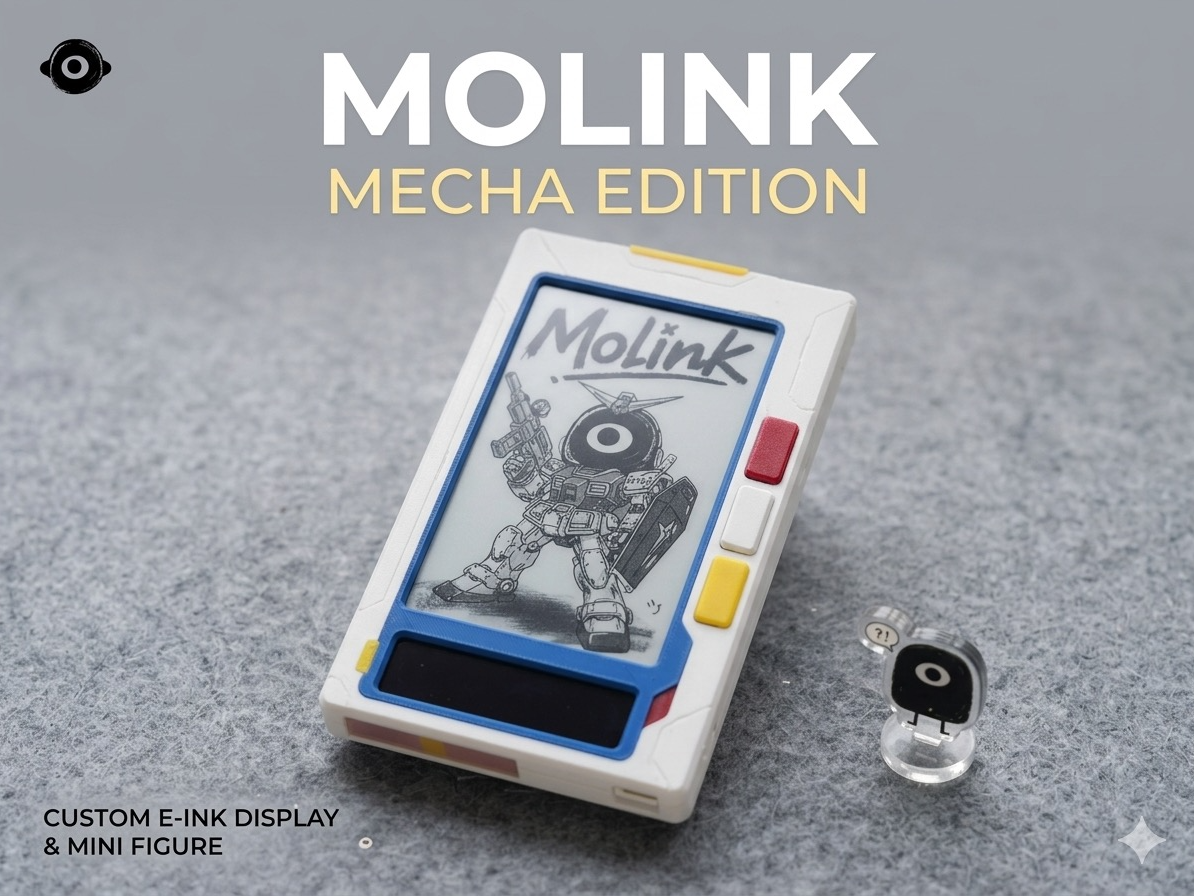

   文件中默认配置为“元祖高达”配色，并包含了同主题的外置阅读灯一体保护盖。

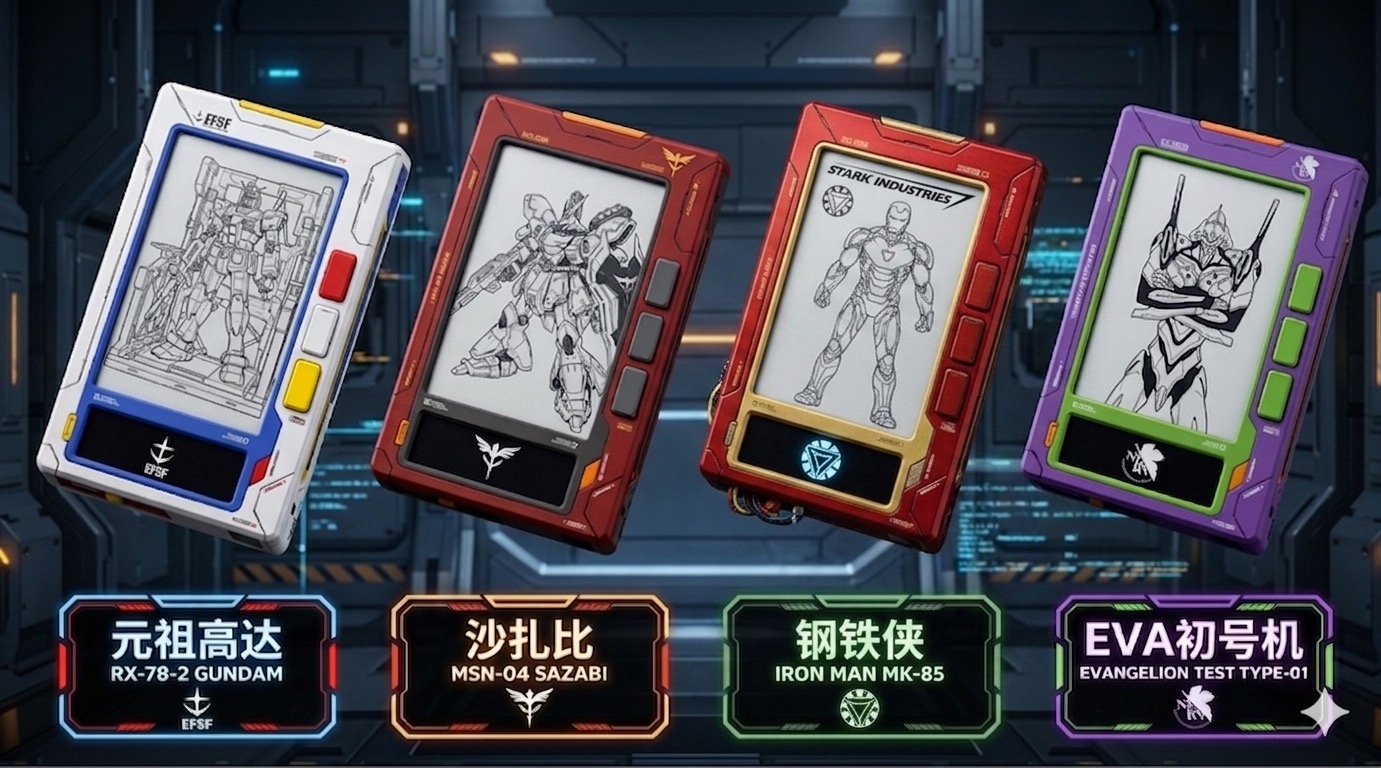

   您也可以参考效果图，通过更换不同颜色的耗材，及增加水贴、喷涂等处理获得更好的效果，自行组合不同主题，或完全按个人喜好进行颜色搭配。



安装说明：

一、 主体部分（基础外壳）

1. 硬件及五金配件

• 螺丝：M1.6*5 沉头平尾自攻螺丝（若干）

2. 打印说明

• 模型已做物理分件处理，可直接使用普通单色打印机分别打印不同颜色的部件，无需多头打印机或 AMS。默认配置为“元祖高达”配色，可自行更换耗材调整。

3. 组装步骤

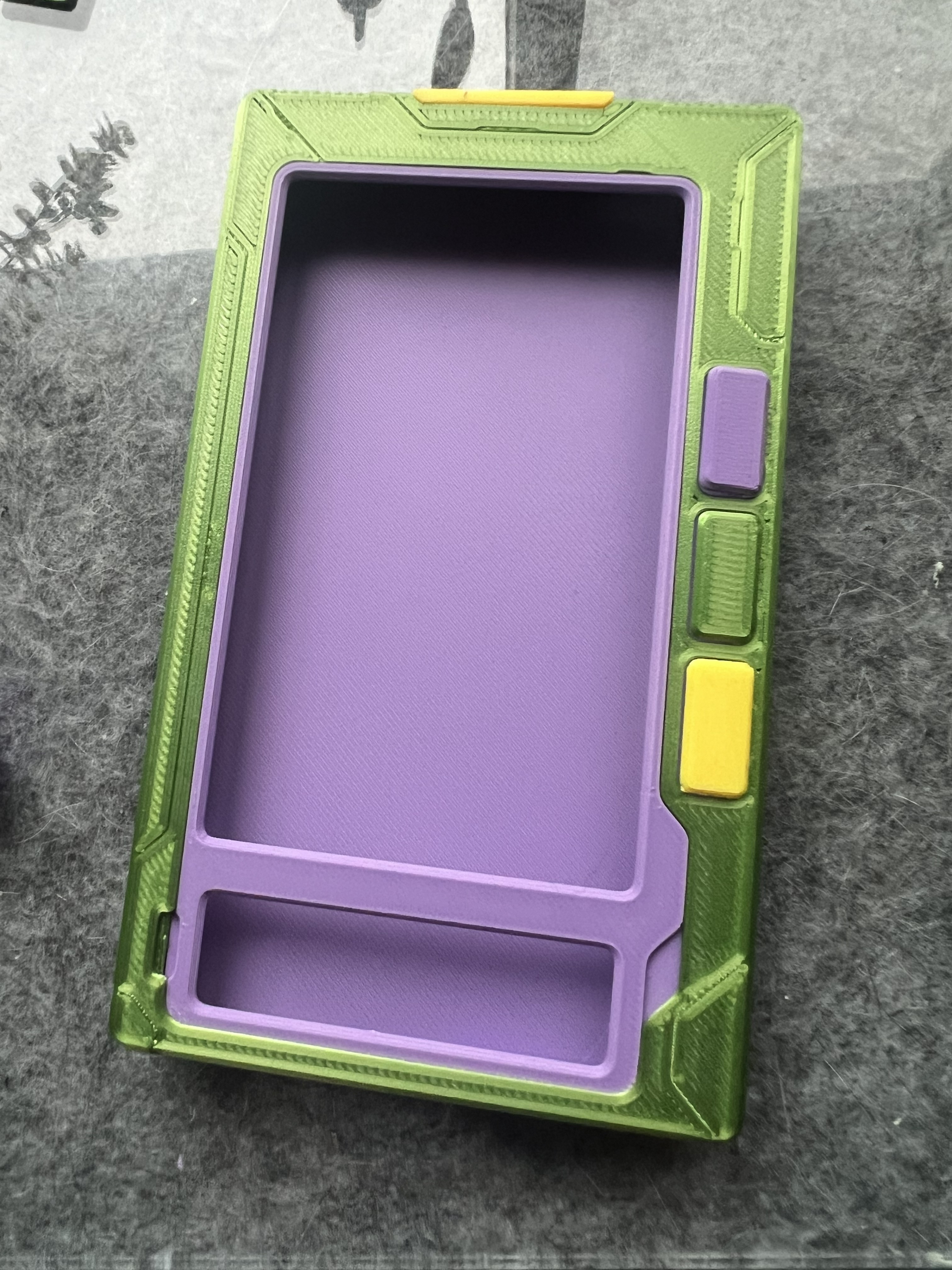

• 外壳拼装：将打印完成的各色外壳分件进行卡扣拼装及胶粘固定。
• 主体固定：同之前的标准版拼装好核心内框，使用 M1.6*5 沉头平尾自攻螺丝将外壳与核心内框拧紧固定。
• 安装磁吸接口：如计划使用翻盖阅读灯一体保护盖，则需要焊接磁吸接口引线至主板上原来的灯条焊盘。

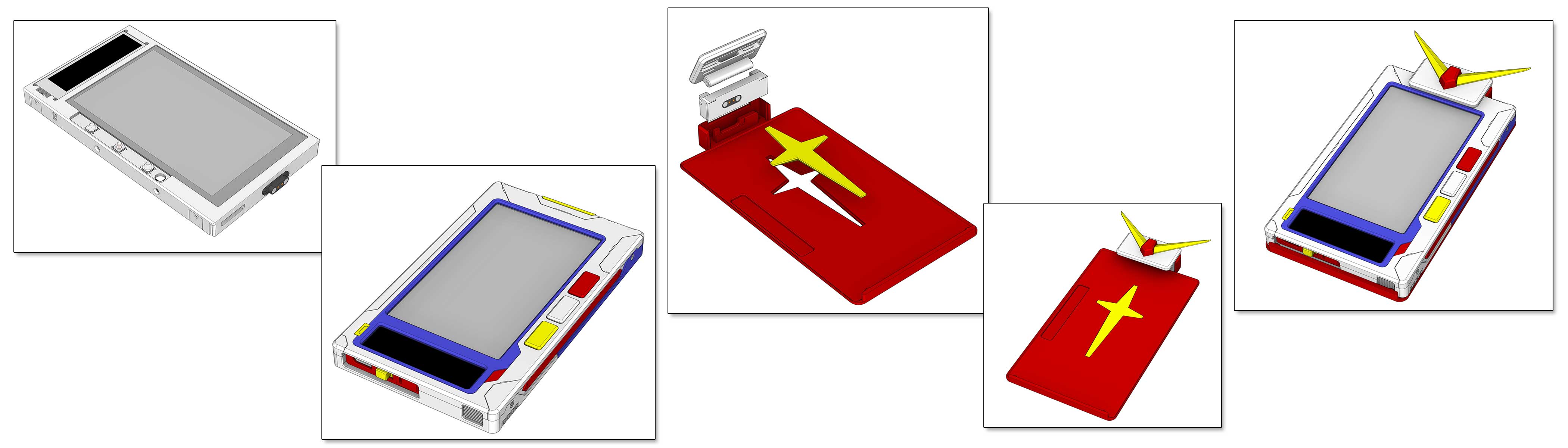

二、 翻盖阅读灯一体保护盖（选配）

1. 硬件及五金配件

• 转轴螺丝：M1.6*8 沉头平尾自攻螺丝（用作翻盖转轴）
• 固定螺丝：M1.6*5 沉头平尾自攻螺丝（若干）
• 供电接口：2P 带耳 Pogopin 磁吸连接器（1对）
• 光源模块：3.7V 供电的 8mm宽可裁剪高密度 LED 软灯条（或 35*8mm 规格硬灯条）

2. 打印说明

• 核心内框：必须打印机甲版核心内框（该版本增加了对 Pogopin 磁吸接口的支持结构）。
• 灯盖模型：打印阅读灯一体保护盖模型。

3. 组装与走线步骤

• 接口安装：将 2P Pogopin 磁吸连接器的公头与母头，分别安装到专用核心内框与保护盖的预留孔位中（注意磁吸方向及正负极）。
• 灯条固定与接线：裁剪合适长度的LED软灯条（约35mm）固定在保护盖内侧，并将灯条引线与保护盖上的 Pogopin 连接器焊接/连接，确保 3.7V 供电回路导通。
• 转轴组装：将保护盖对准内框的转轴孔，拧入 M1.6*8 沉头平尾自攻螺丝作为翻盖转轴。微调螺丝松紧度，确保保护盖翻折顺畅且磁吸接口能精准吸合供电。

注：不提供电路方面的教程，请勿询问。DIY有风险，不知道怎么安装请委托他人或补全这方面知识再行操作，依样画葫芦极容易出问题。
