🗃️ 模型简介

这是继我2025年我做的长方体12cm净化器后的，新款“星舰版净化器(TVOC+PM2.5)+LED夜灯集合体。

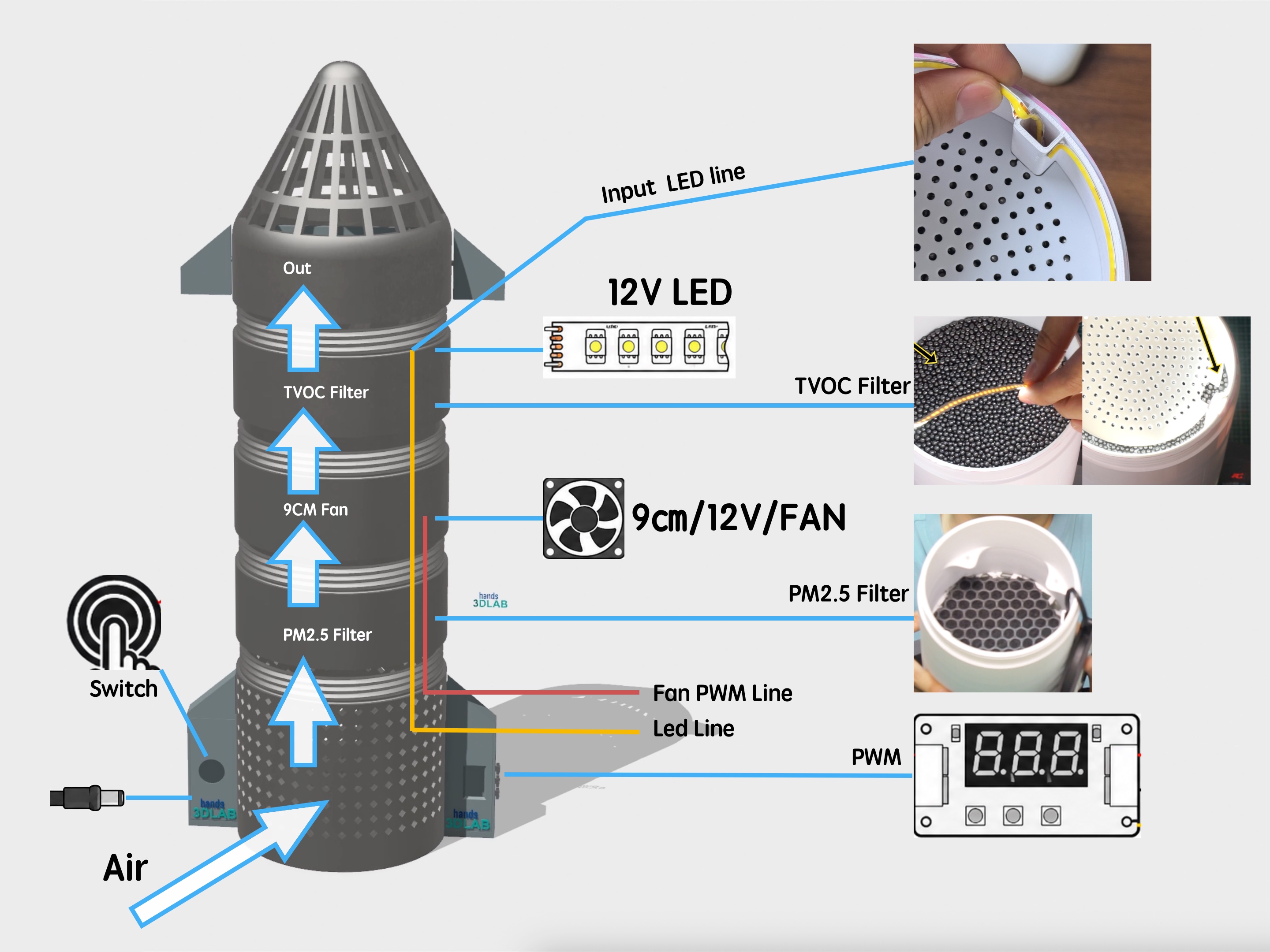

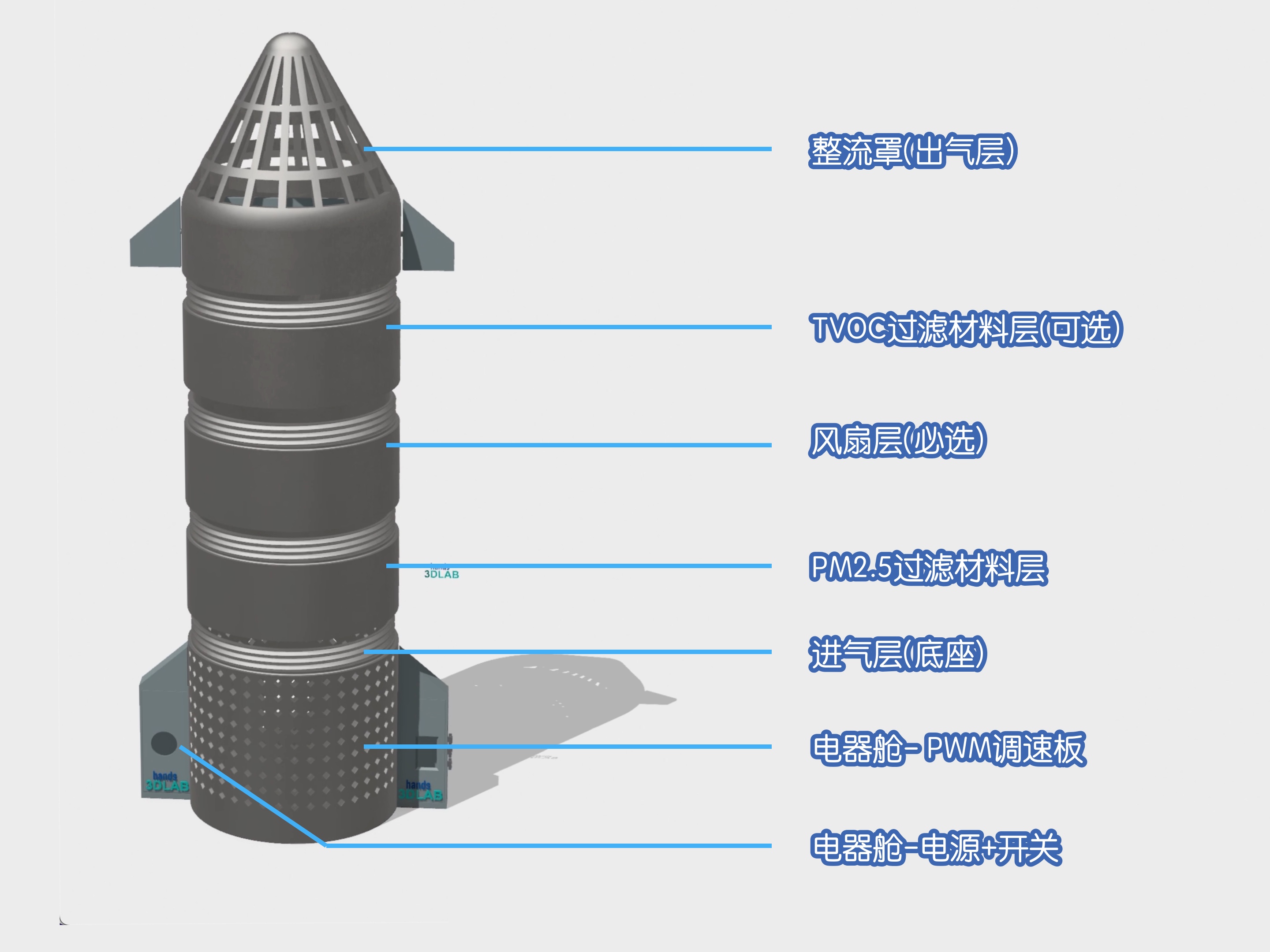

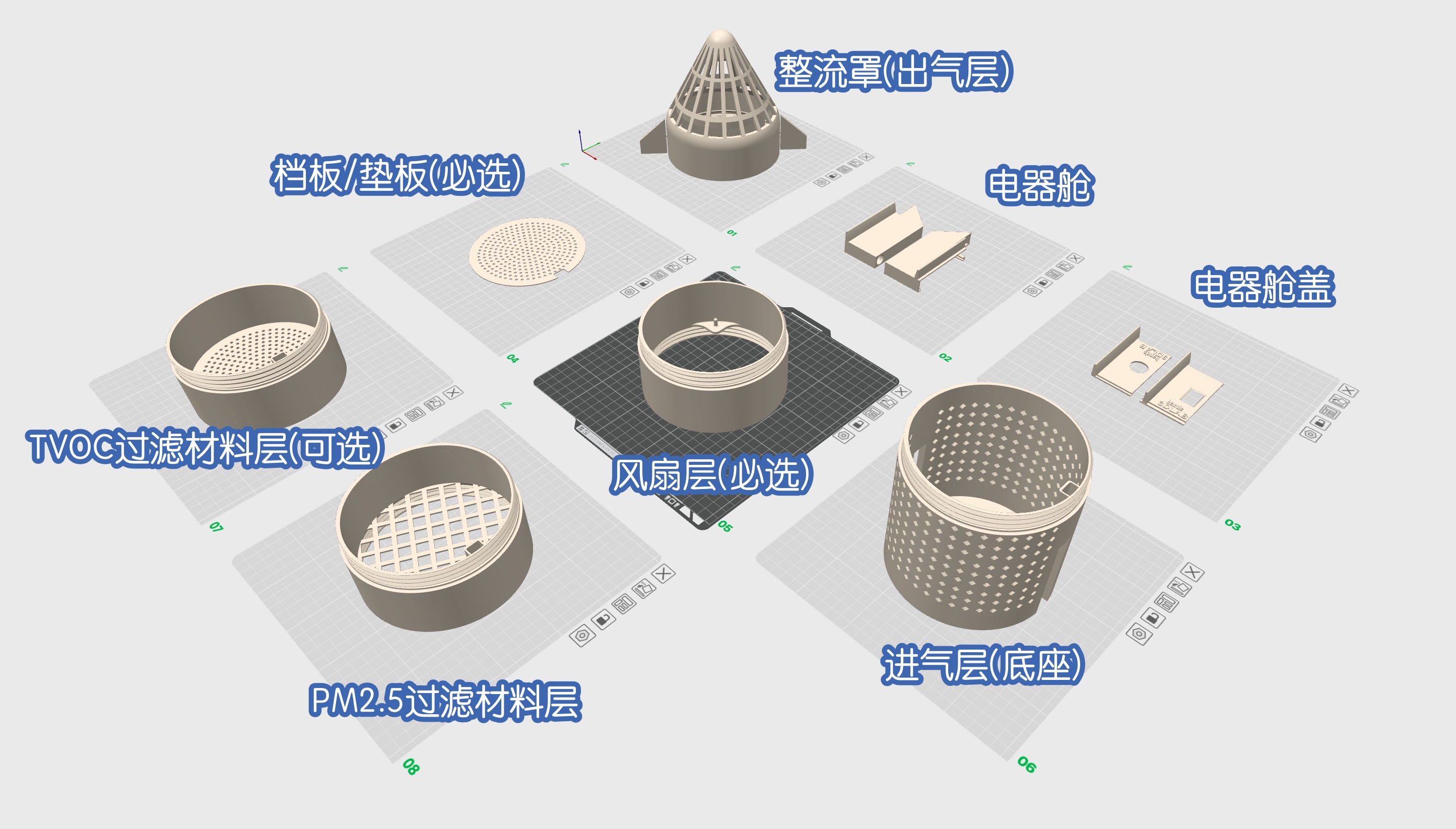

整体思路如下图中的，底部为进气层，上方为PM2.5过滤层，再上为9cm风扇，风扇上方根据需要可选TVOC过滤层，顶部为整流罩装饰用的出气层。继续下移👇

💡 模型原理：

通过中部风扇吸气，经PM2.5过滤层第一次过滤，经过风扇后，经过TVOC过滤层，上方再排出，TVOC过滤层洞眼较小，因此建议使用较大风力的9cm风扇；

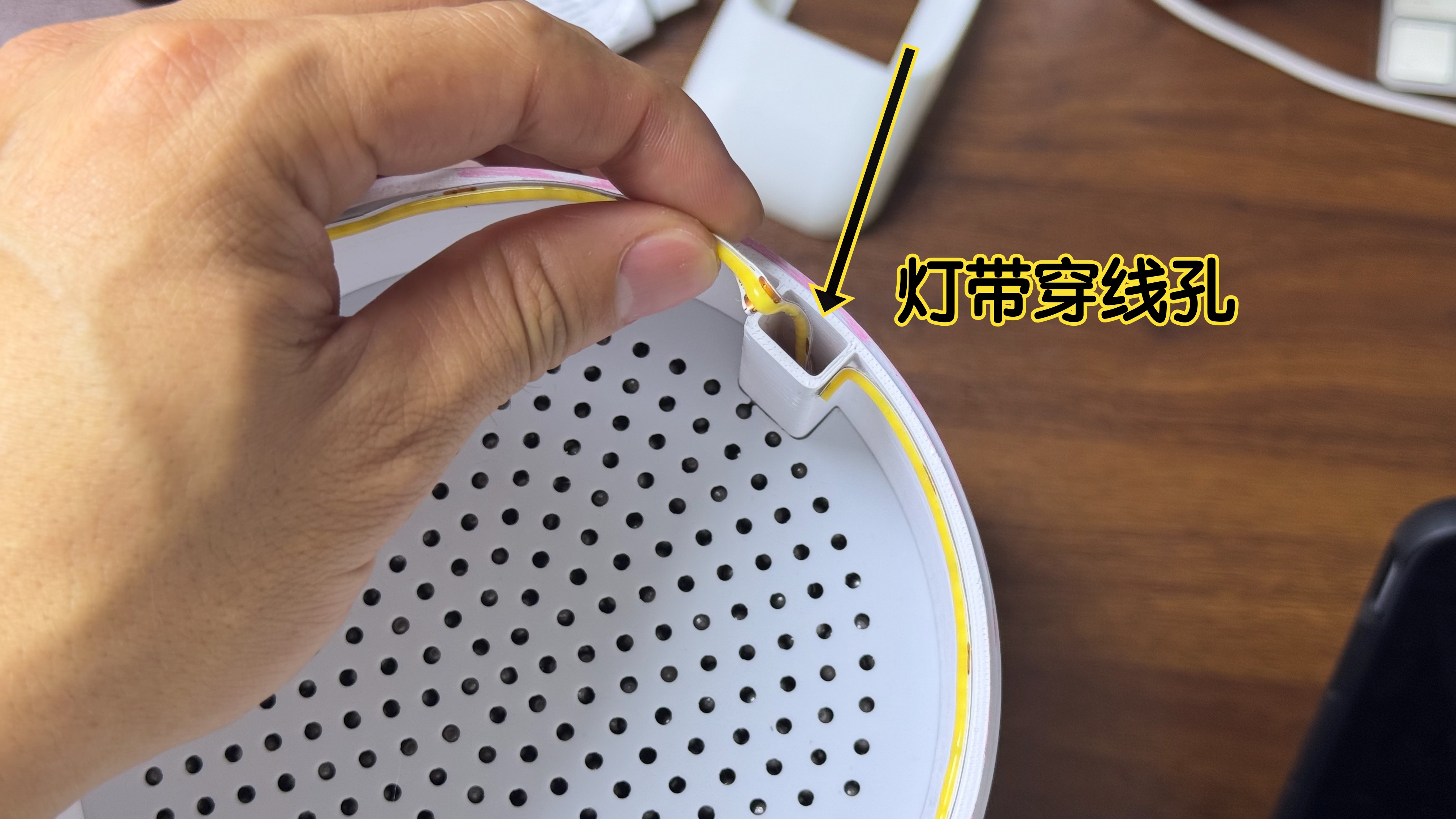

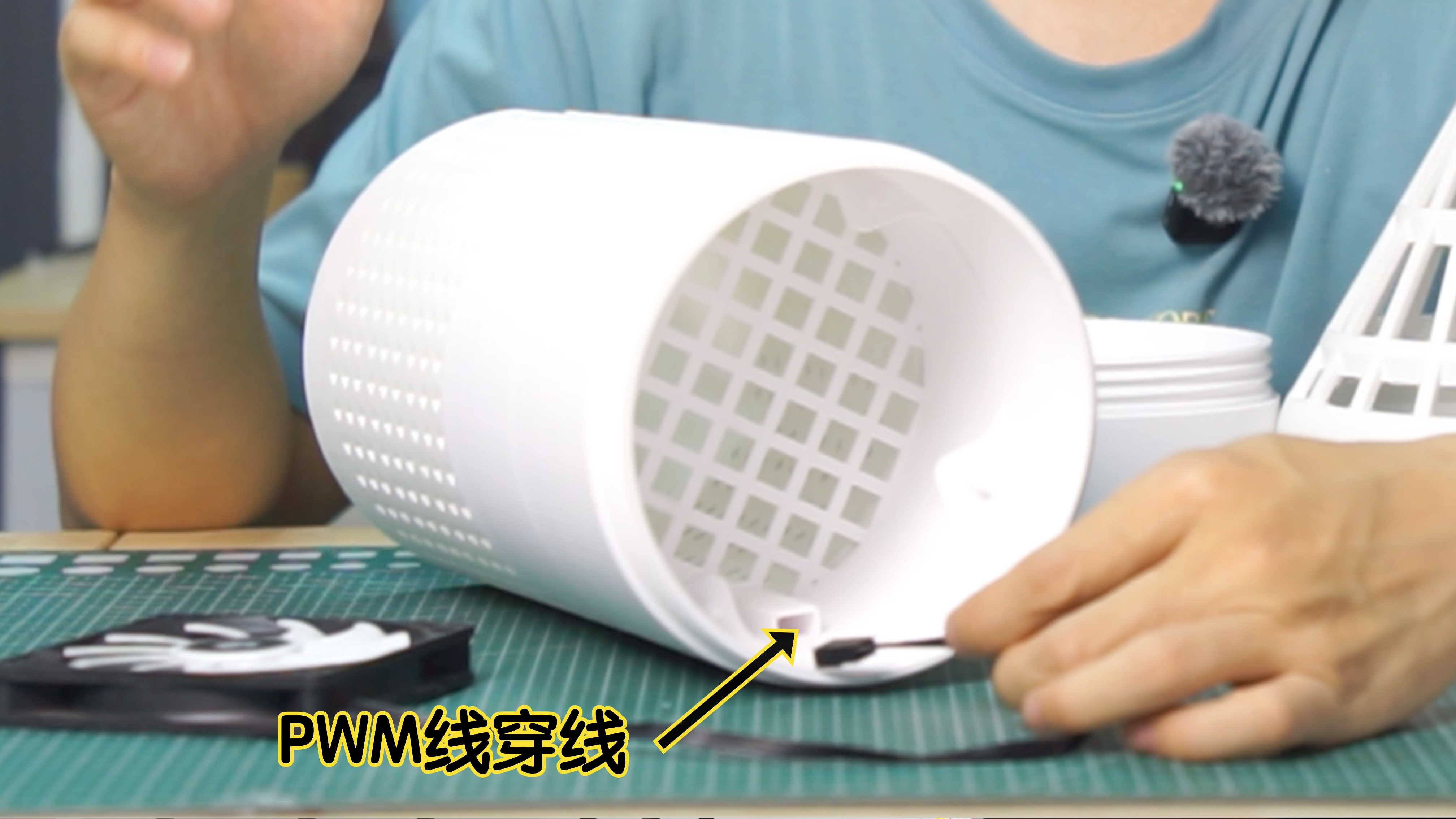

模型多段使用螺纹(45度免支撑超细腻)连接，不同段单侧预留穿线槽供线材上下穿过；

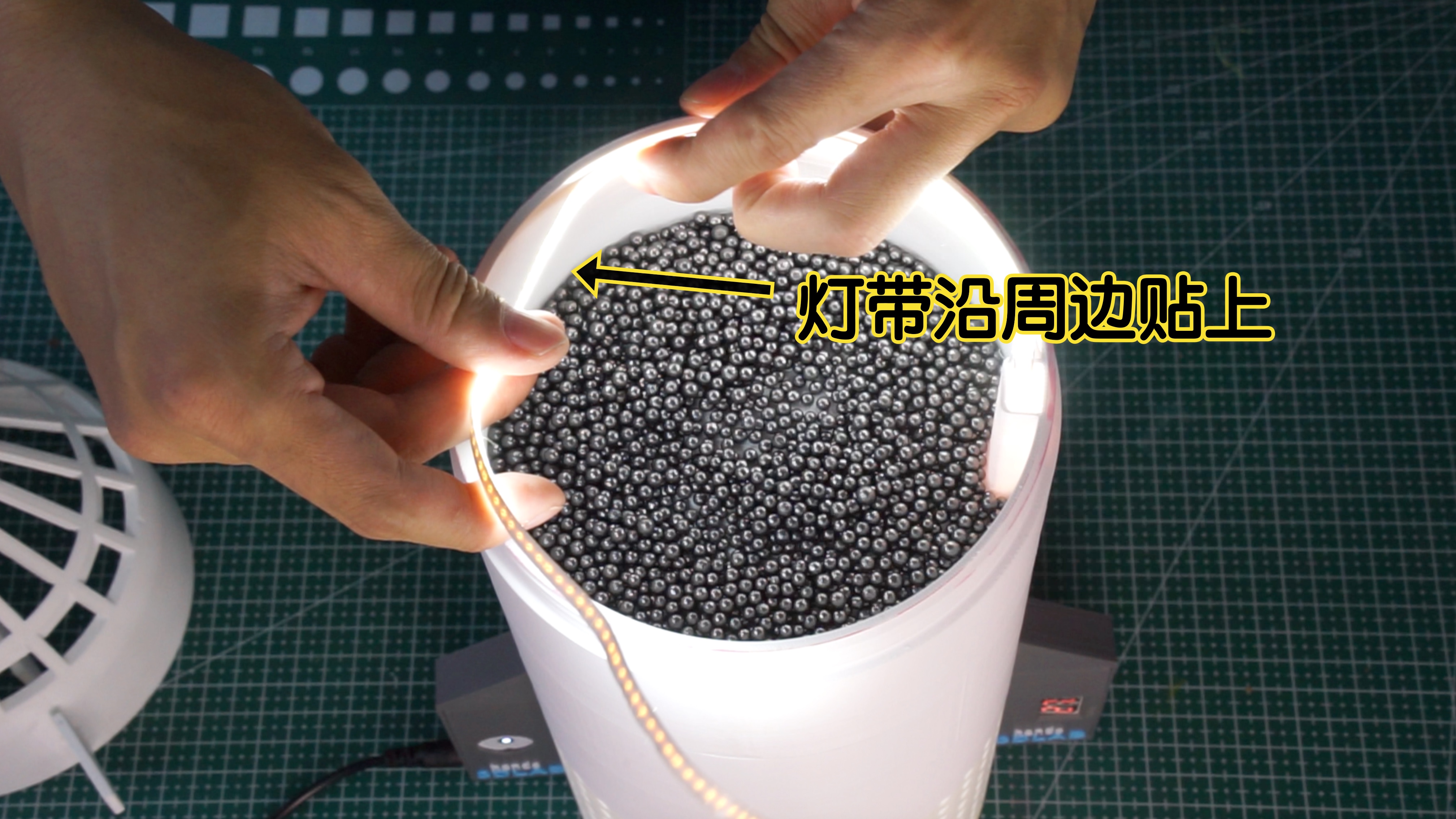

通过PWM调整电器对风扇速度进行调整，增加LED灯带提供灯光效果，可以改装为可调灯光亮度的灯带（笔者目前有的是仅开关灯带）；

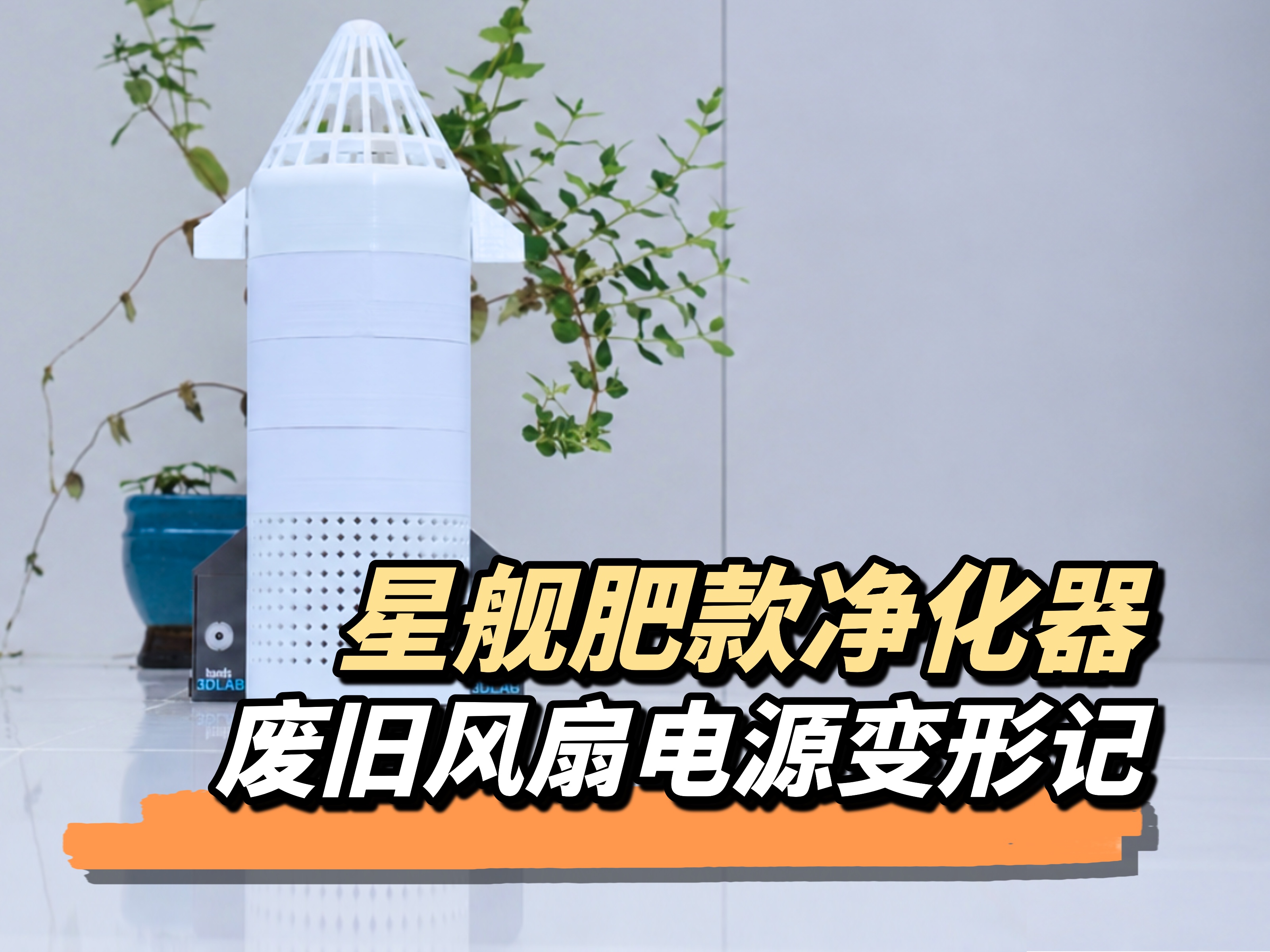

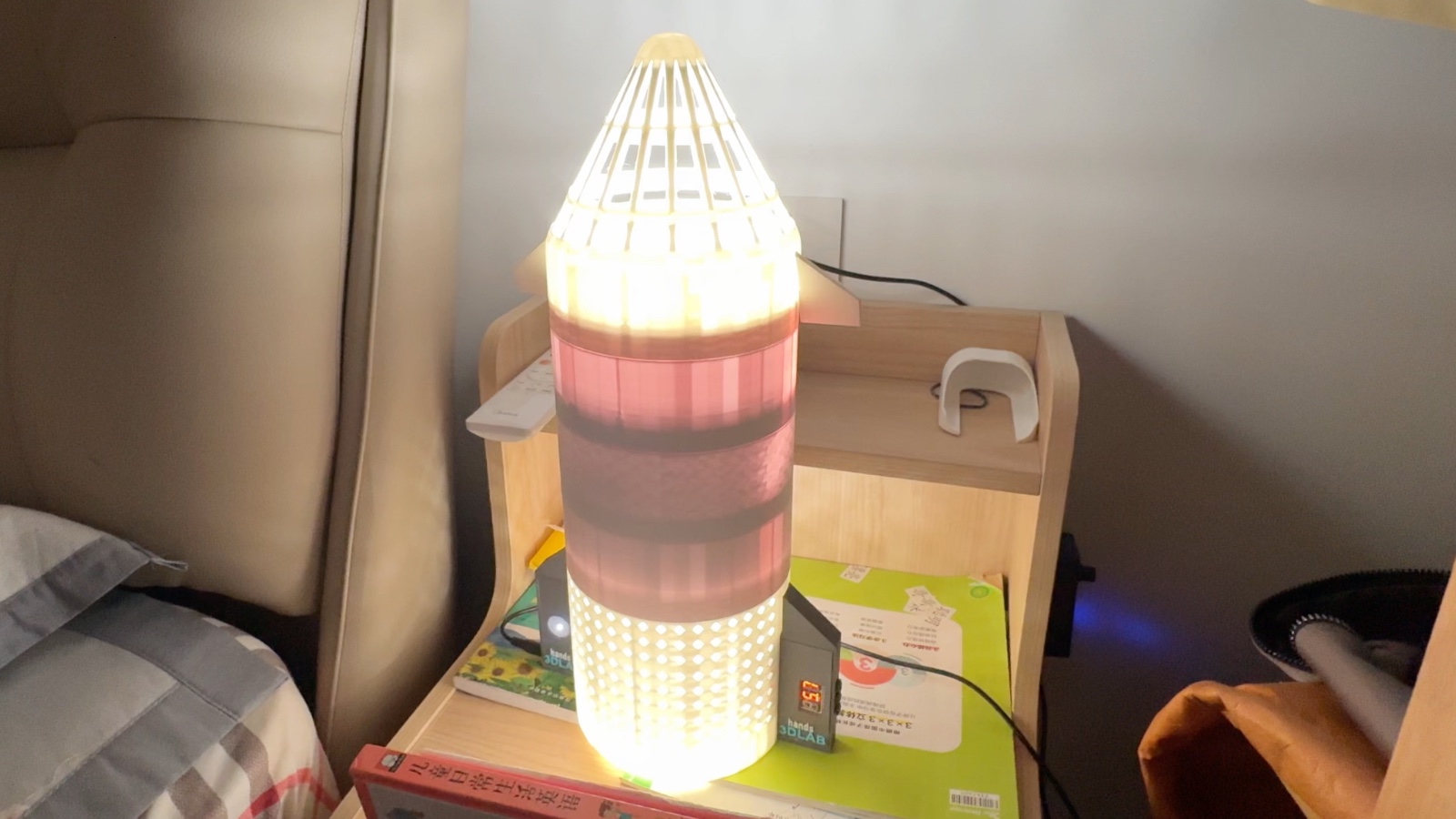

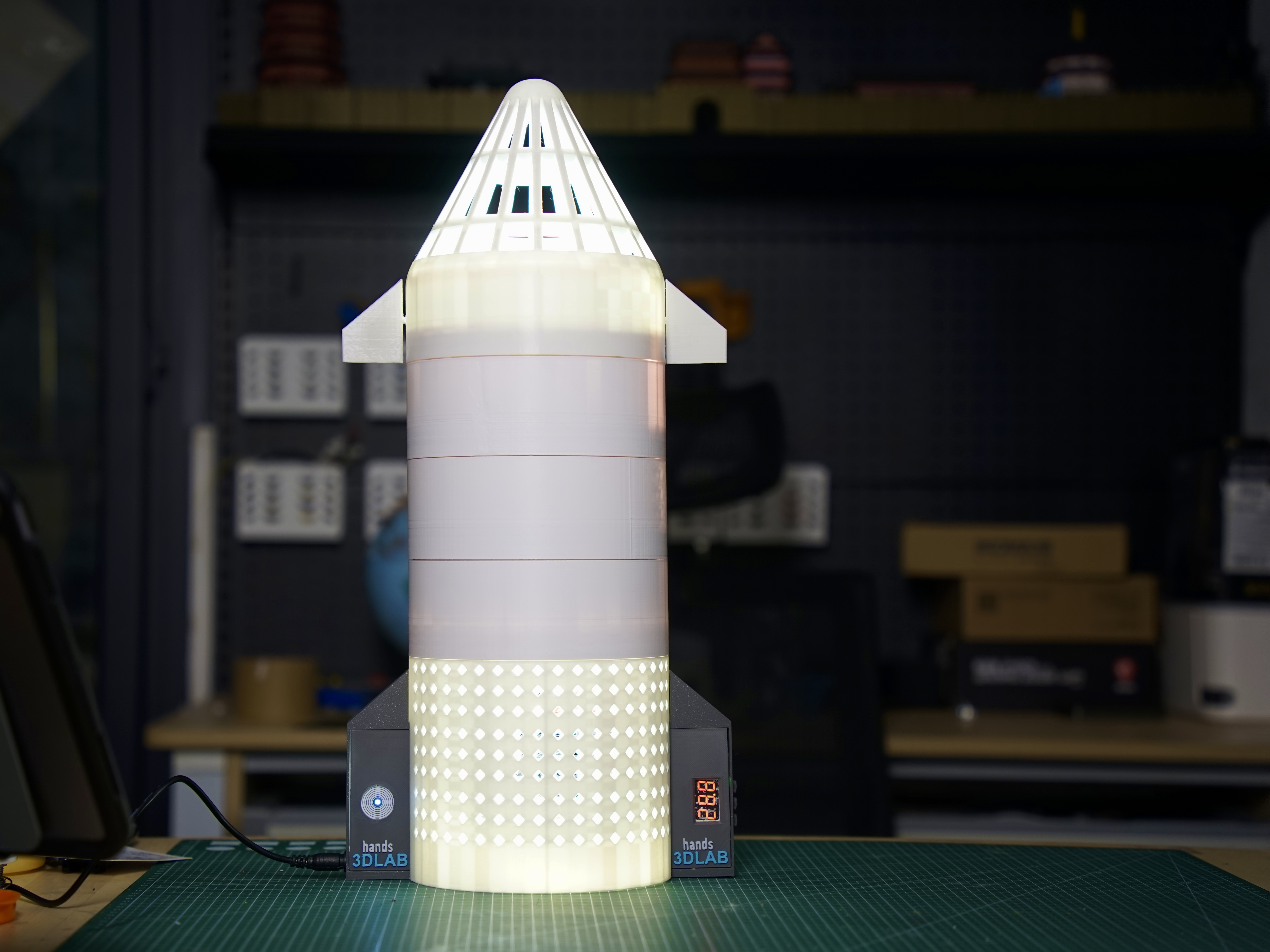

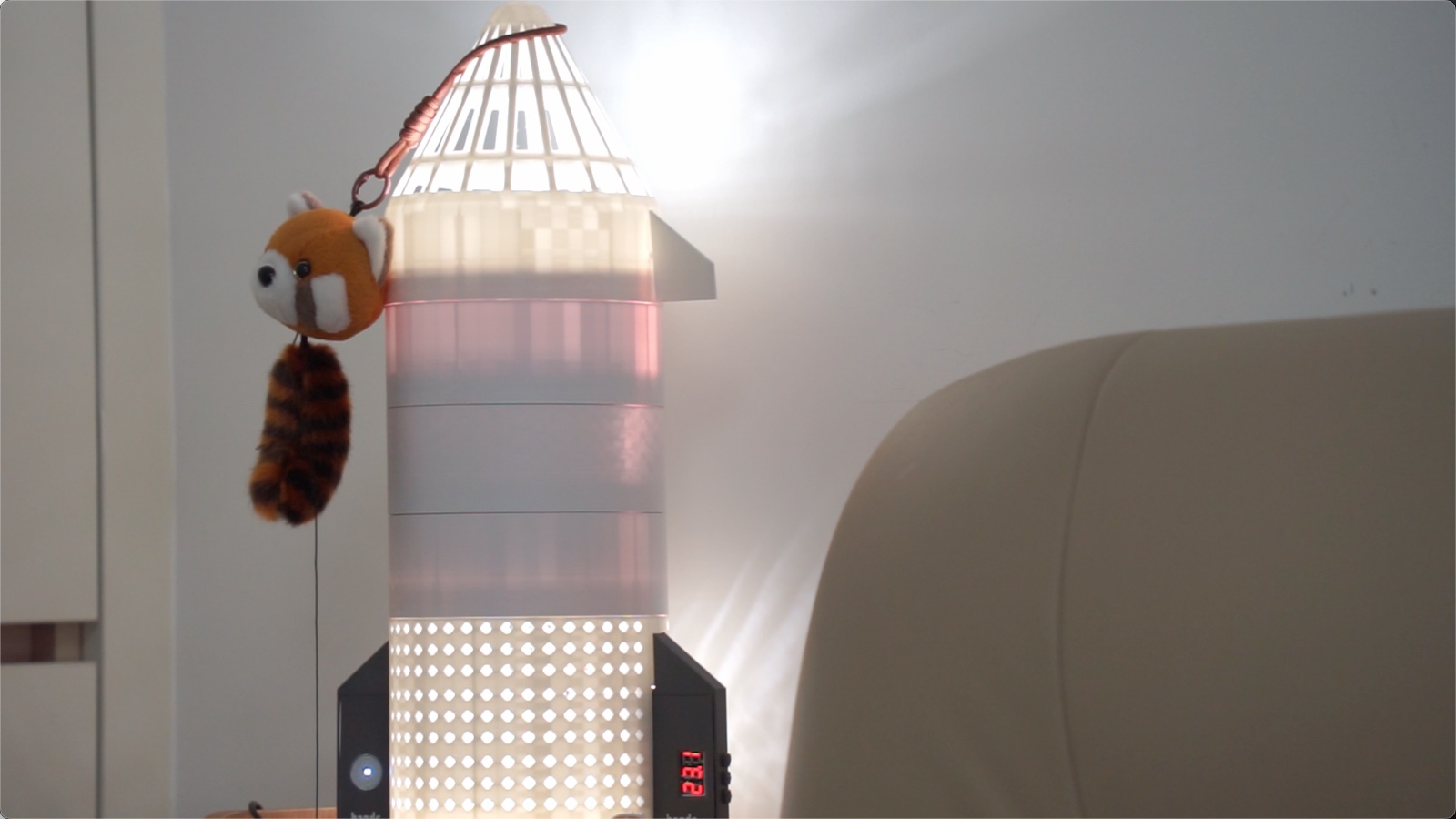

⚙️ 产品展示

🔩 物料说明：

1. 12V/1A输入，90mm 4pin支持调速的PC散热风扇（强烈建议上大力风扇）；

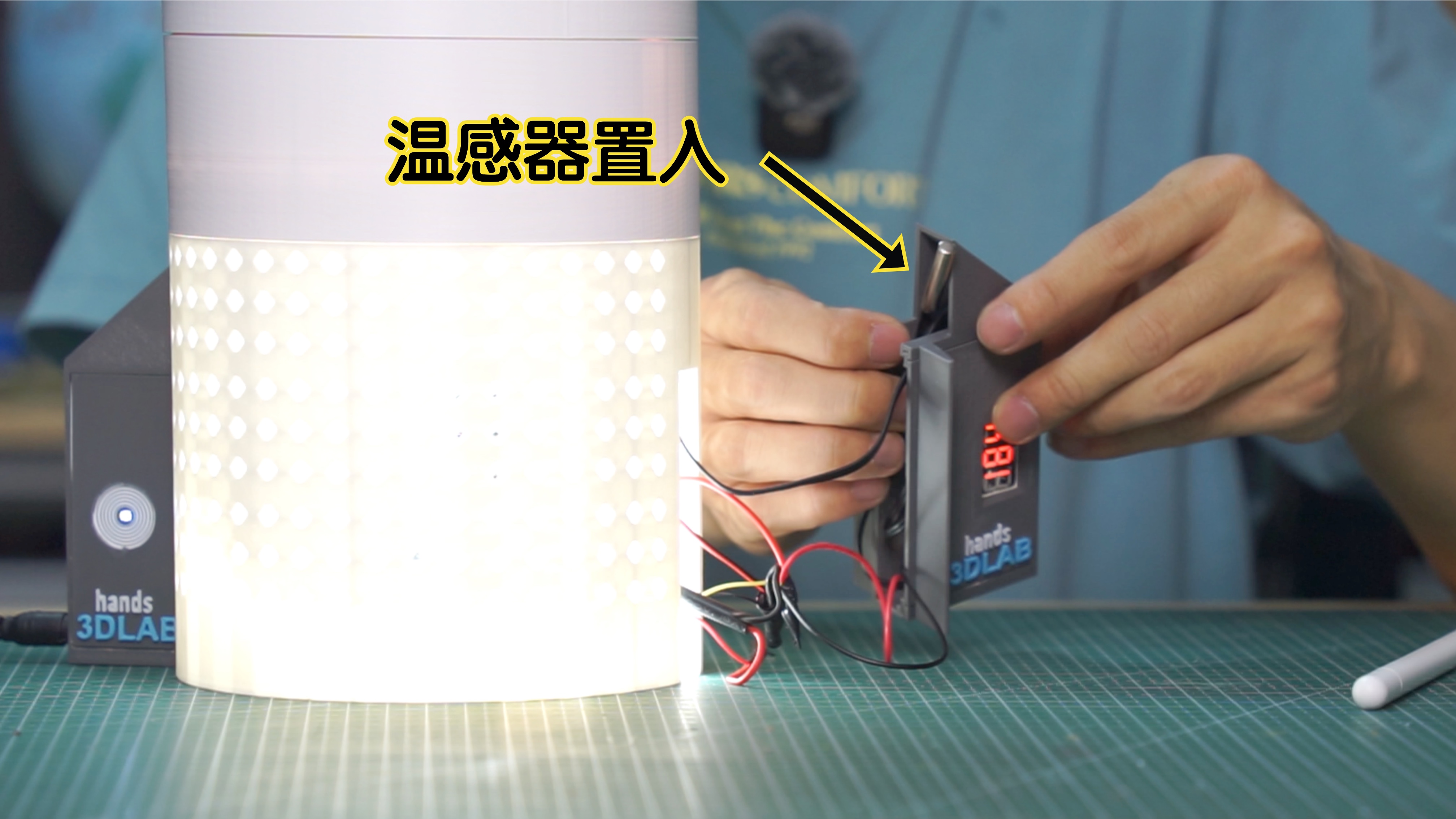

2. 12V PWM调速器（搜12V四线PWM风扇温控调速器模块3A 温度+转数显…)；
3. 电源输入端口DC5.5 x 2.1母头 0.75平方 0.25m；
4. 12V 电源适配器（部分路由器的旧适配器支持，部分路由器是9V也能用）；

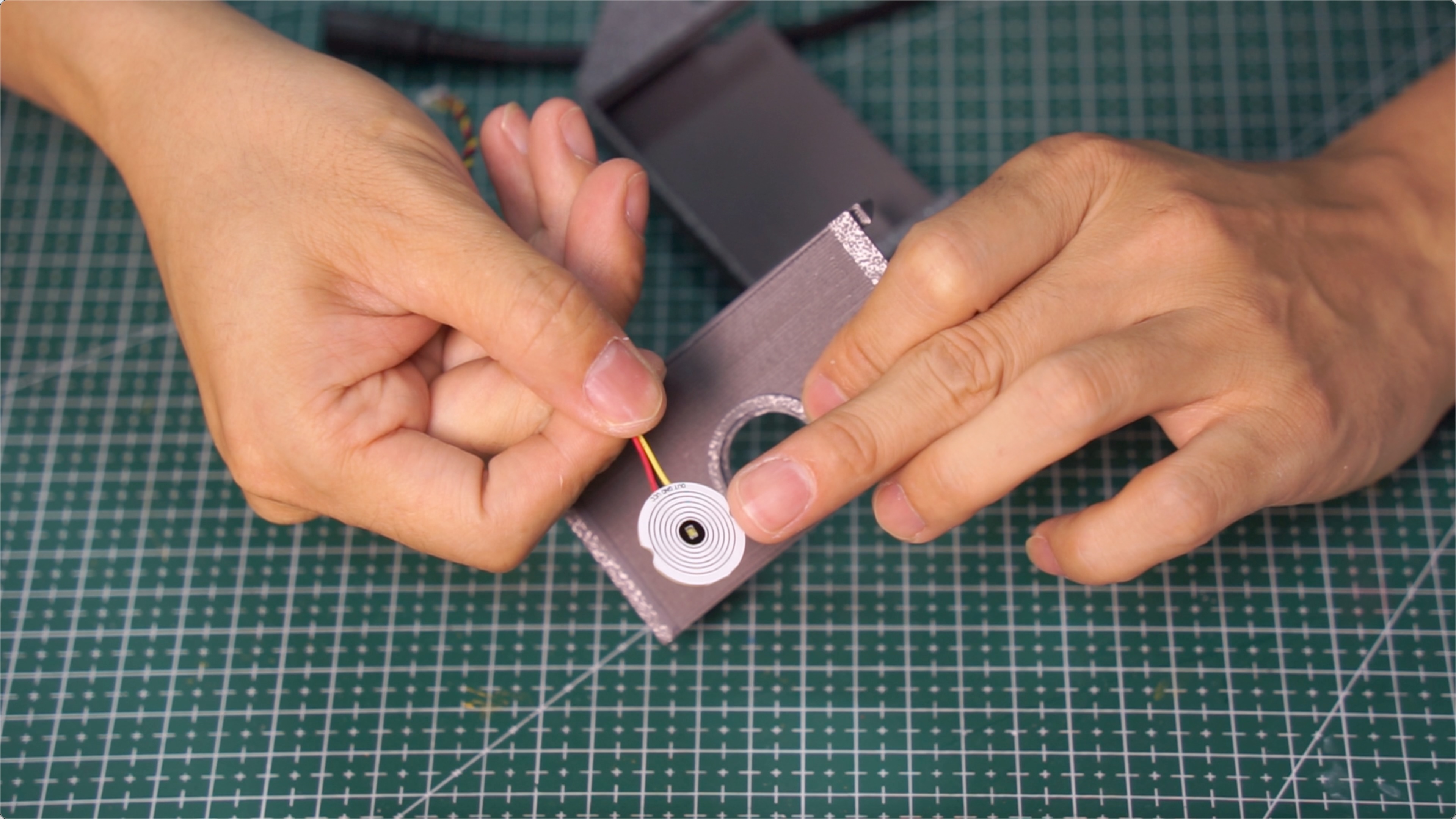

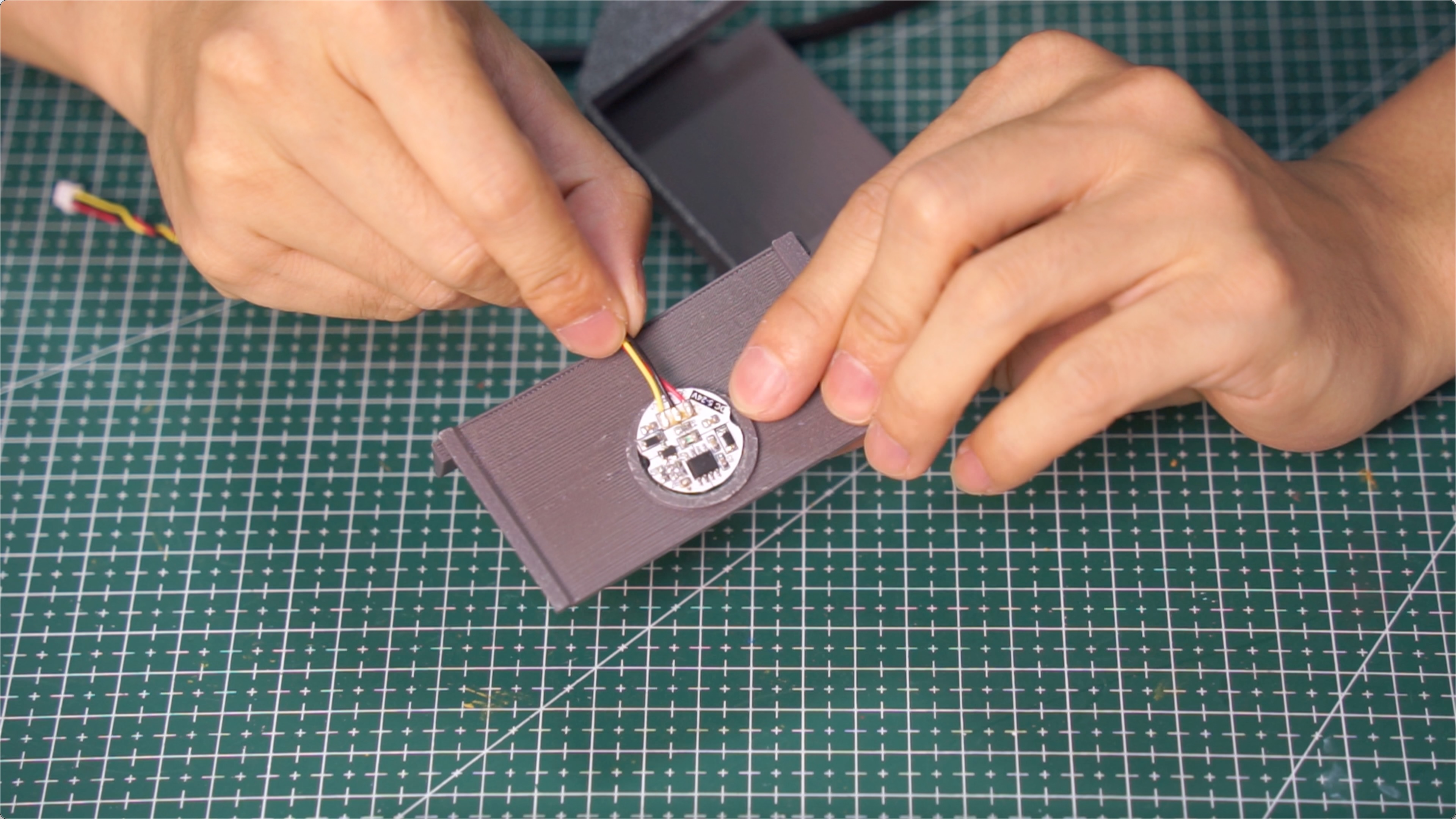

5. 触控开关20mm（一定要找自锁不断电的，市面上很多即使自锁也有12秒左右的断电）；

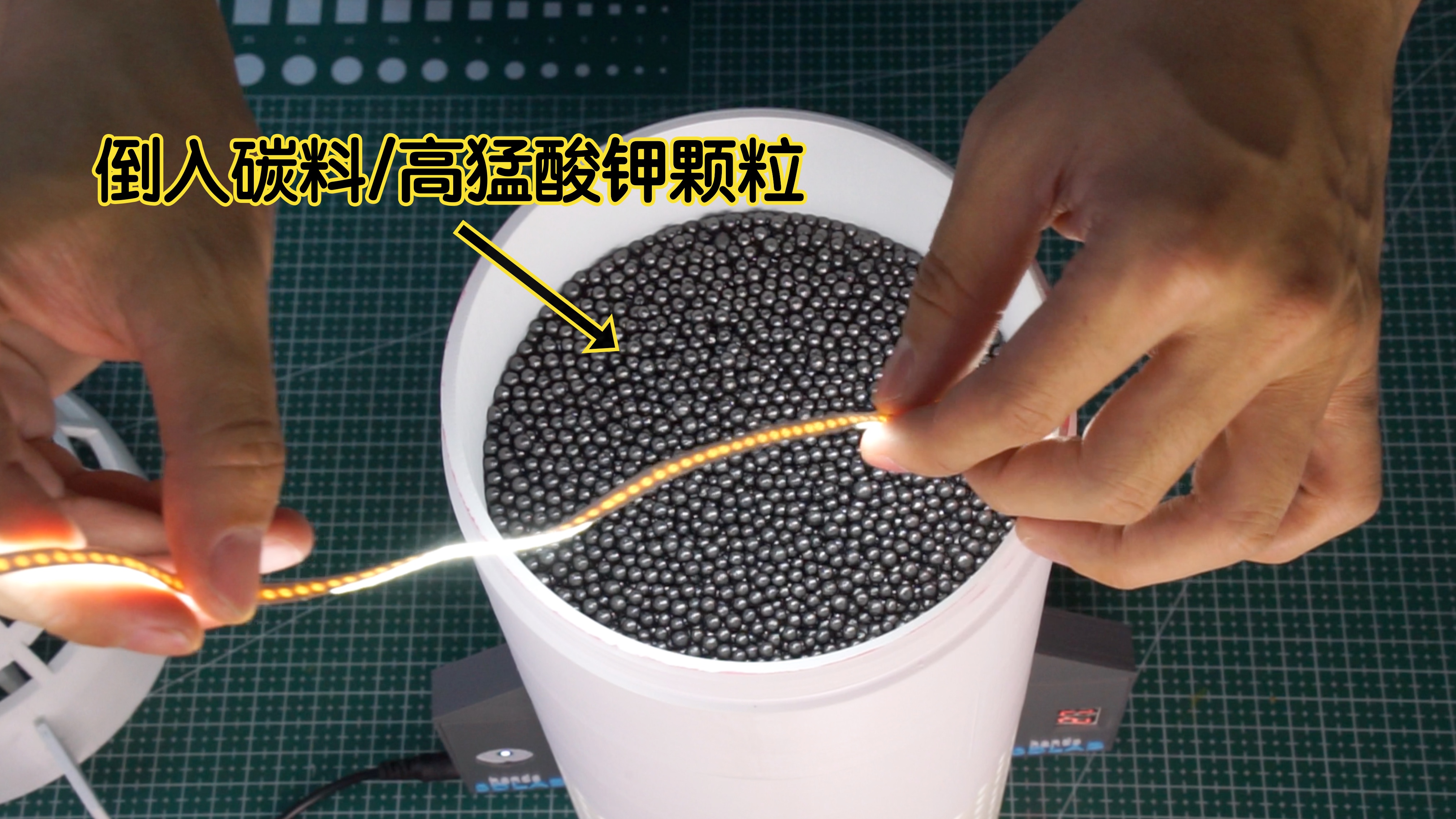

6. 碳料/高猛酸甲颗粒，其实就是买碳包剪开；
7. PM2.5过滤材料，买来剪成圆形130mm直径，注意预留线槽位置；

🖨️ 3D打印及接线：

注意：如果你不需要TVOC过滤，可以不打印，只跑PM2.5过滤，同时你可以调整顺序，只是安装穿线的时候需要先拧好再穿线比较麻烦；

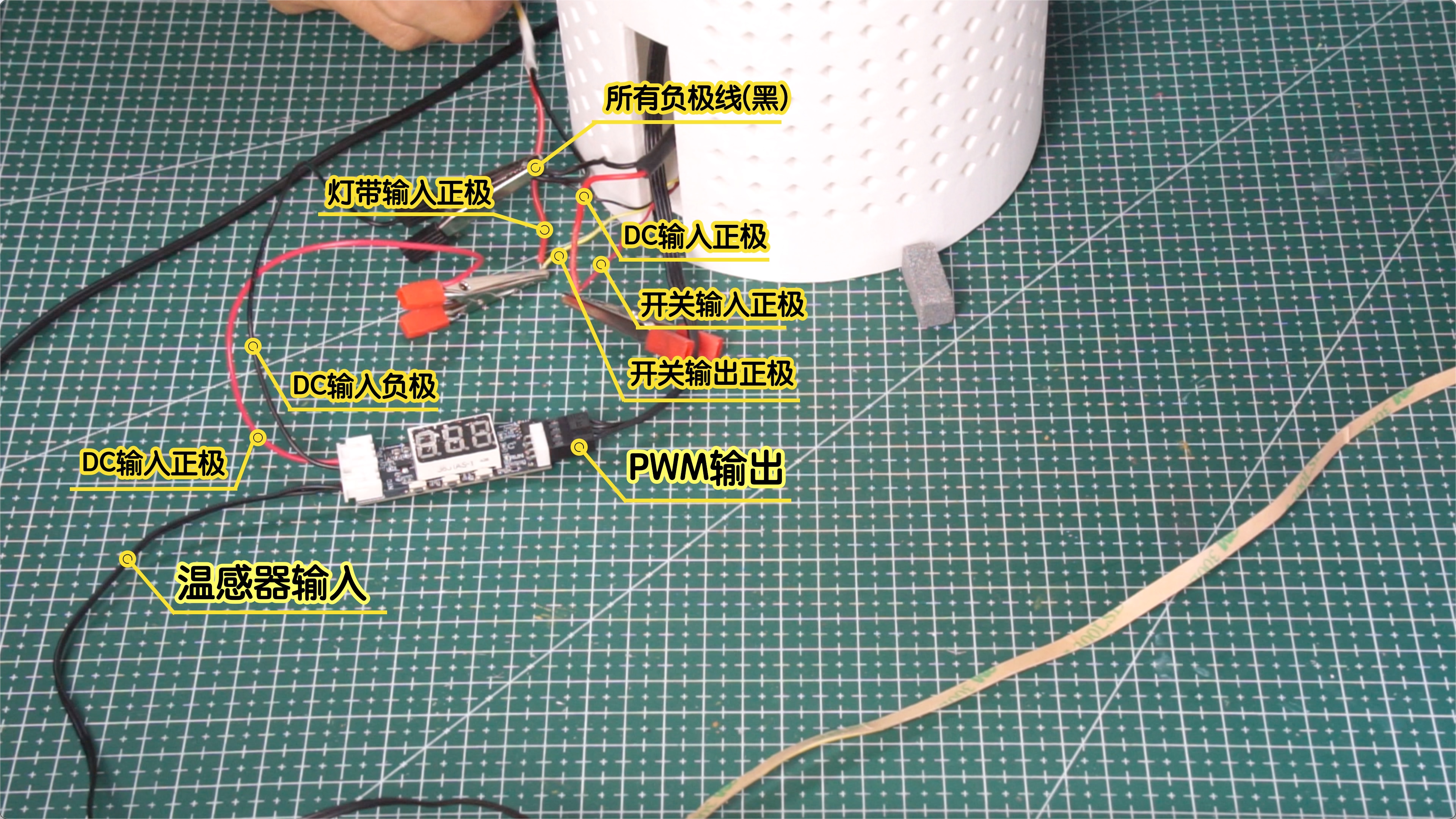

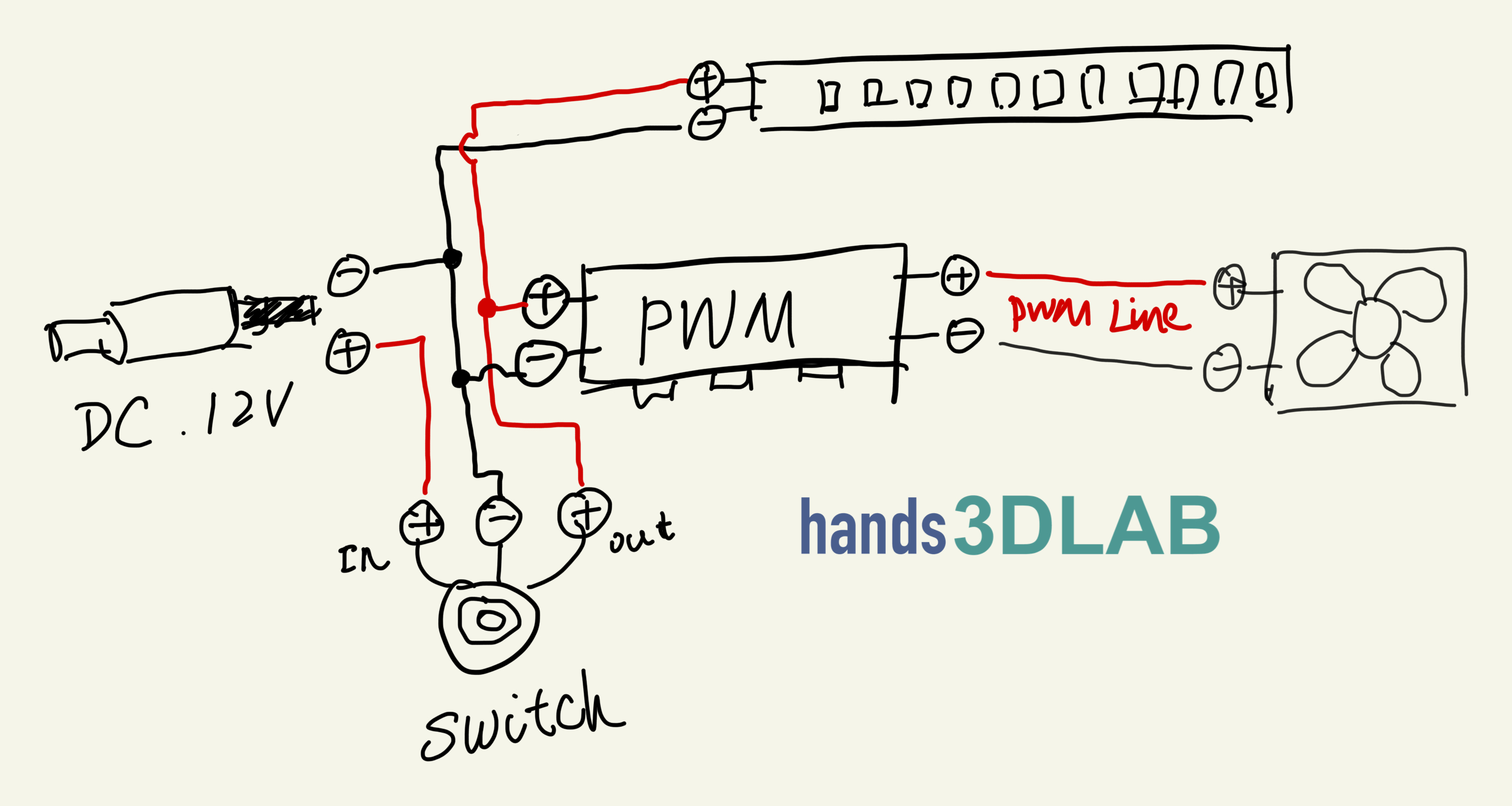

电路接线：

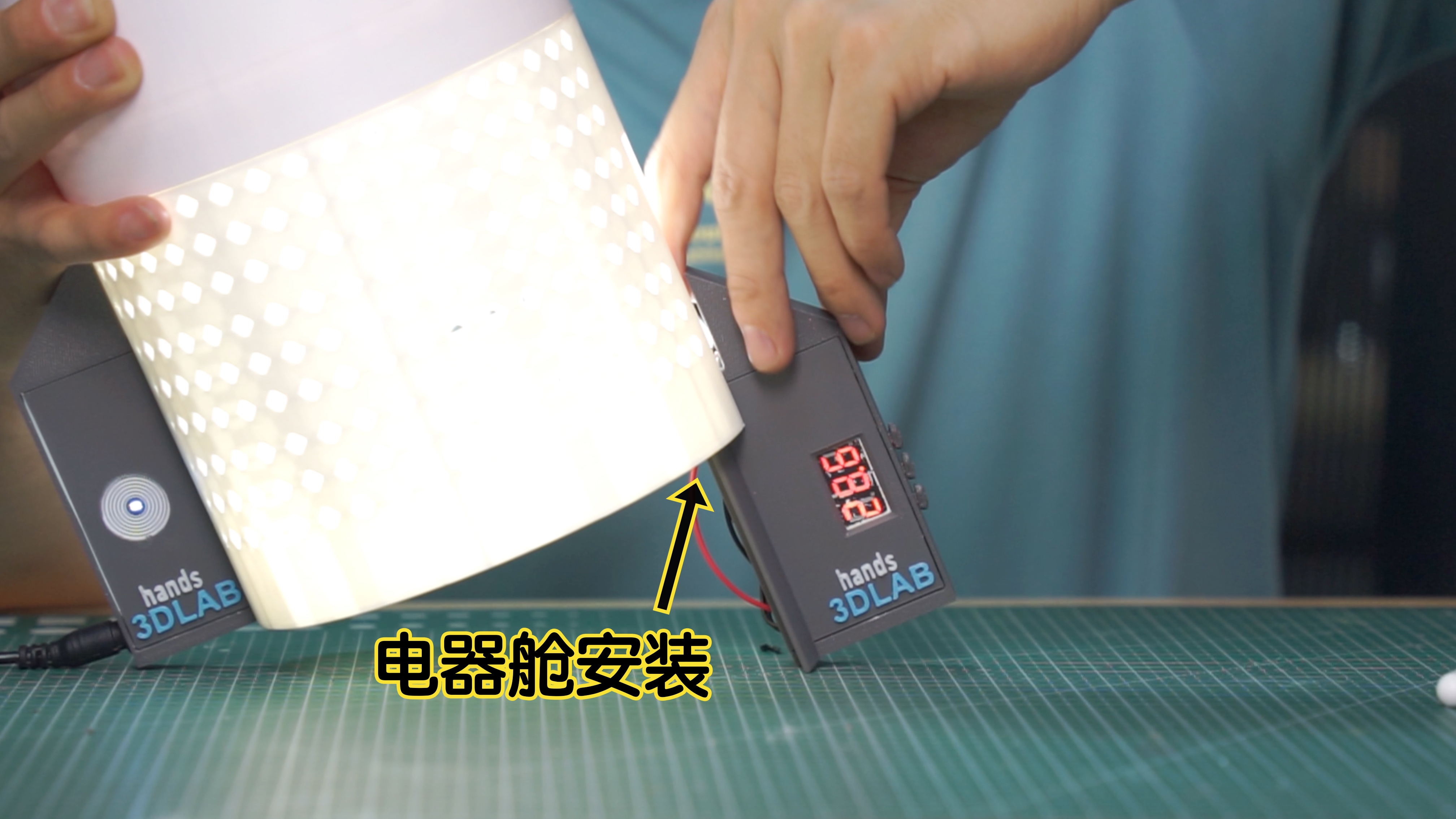

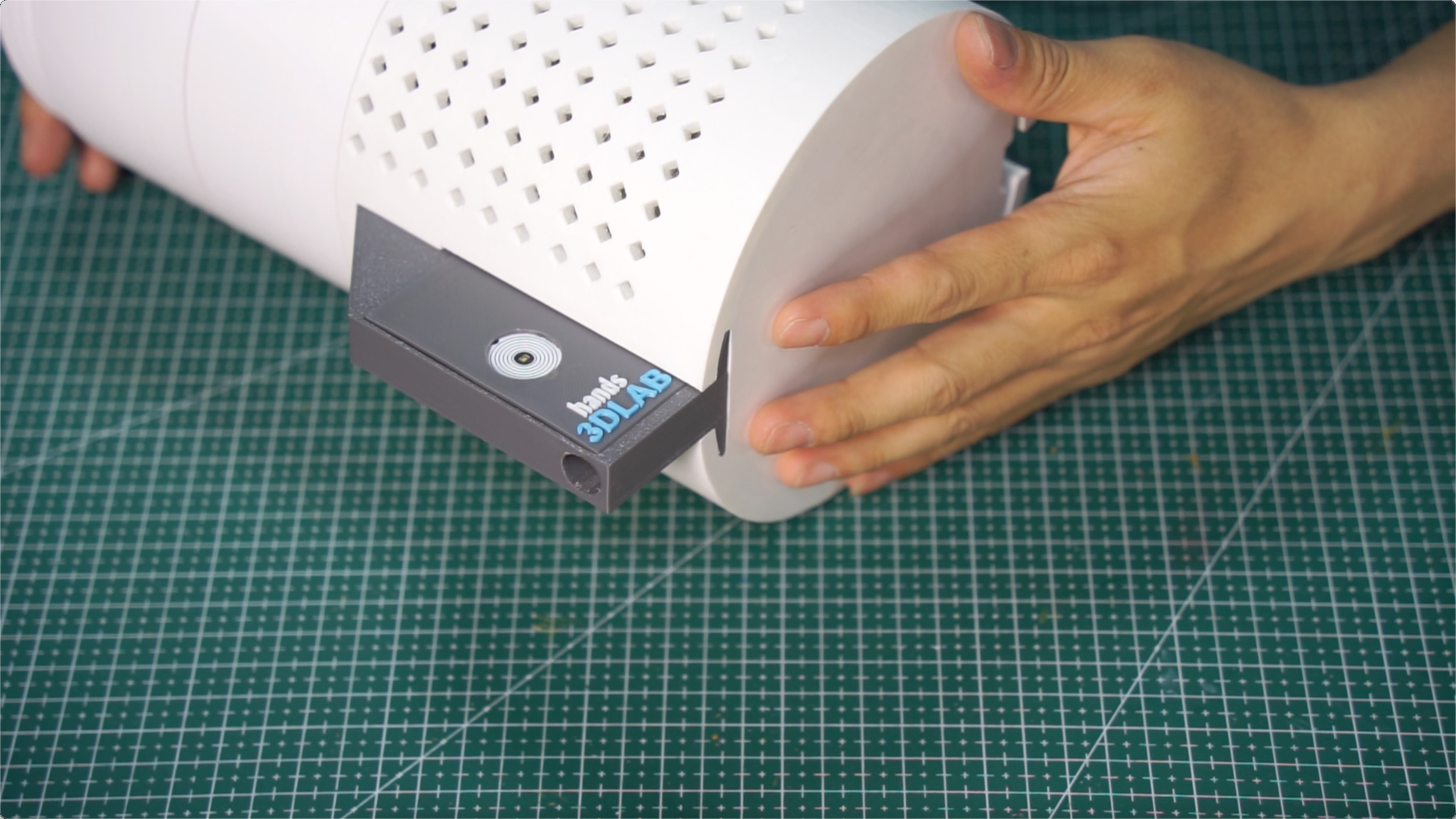

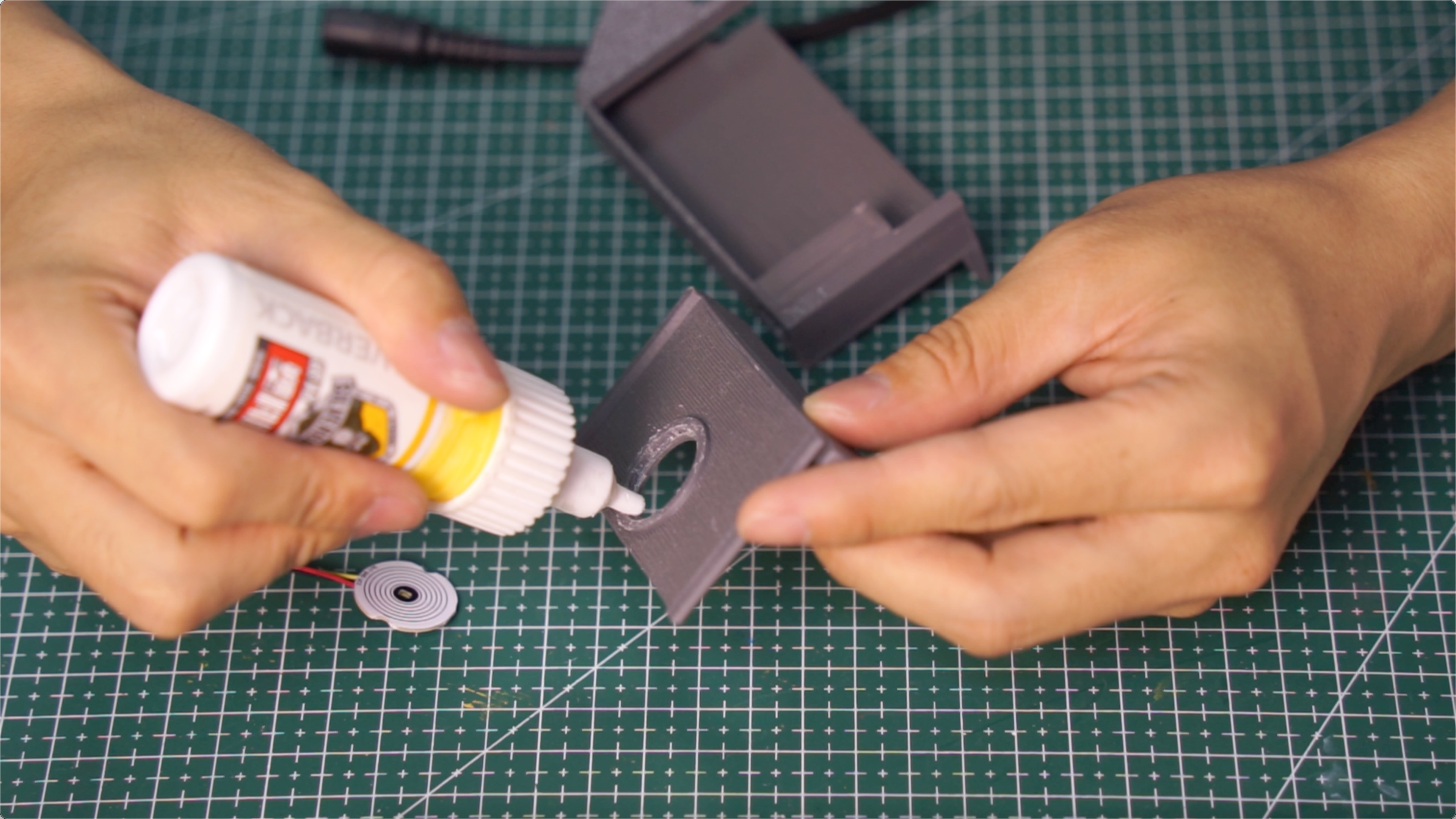

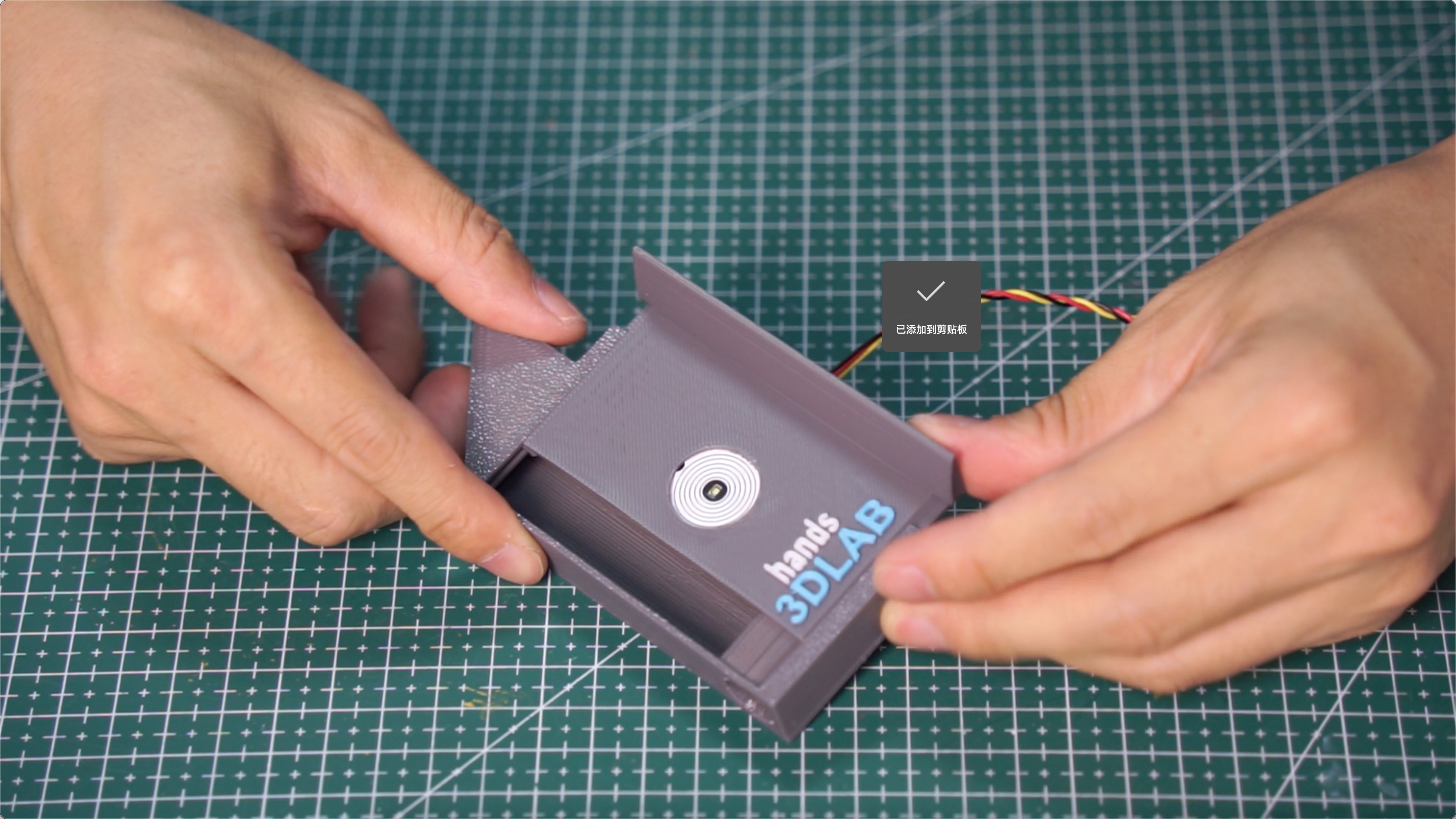

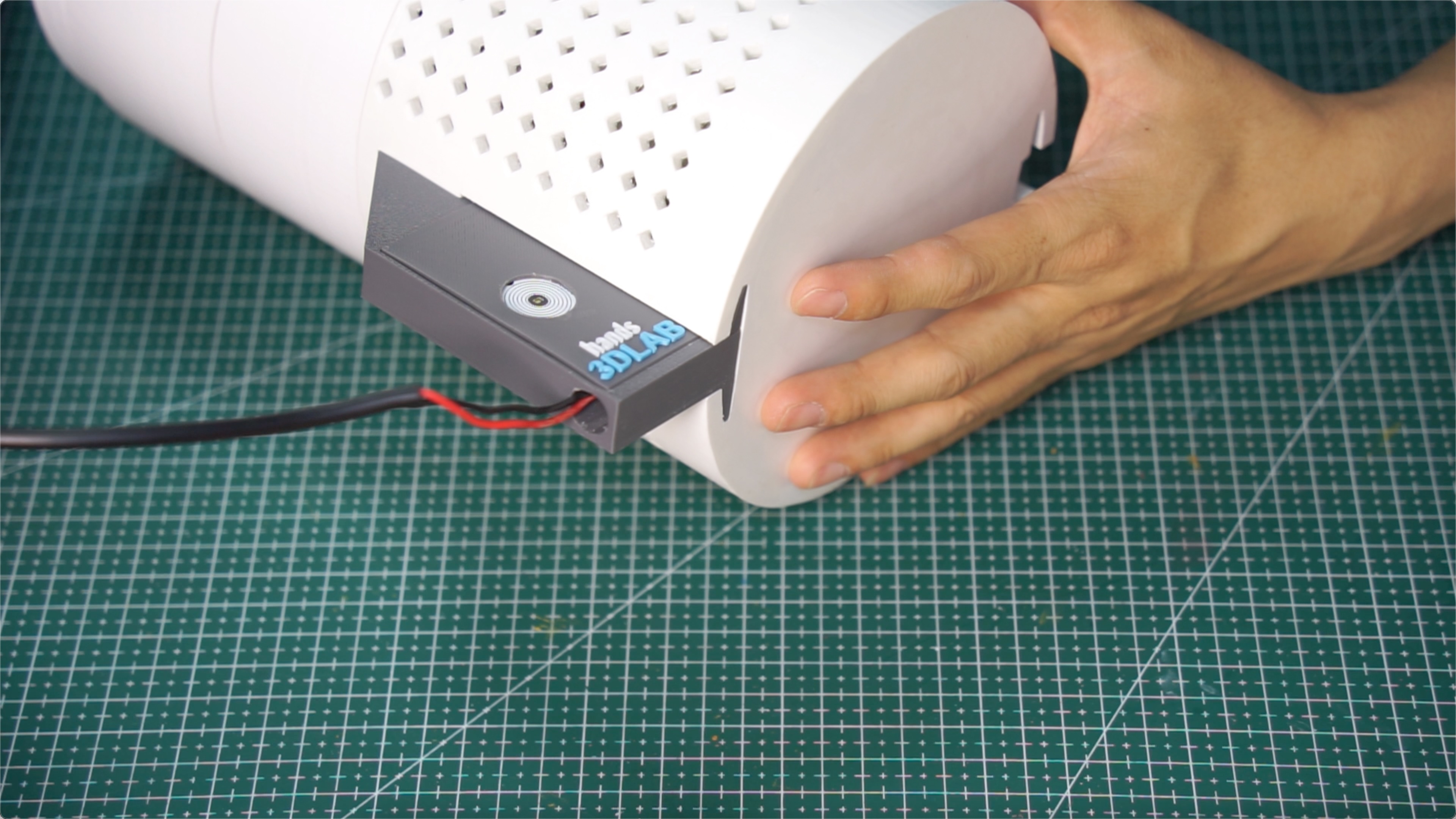

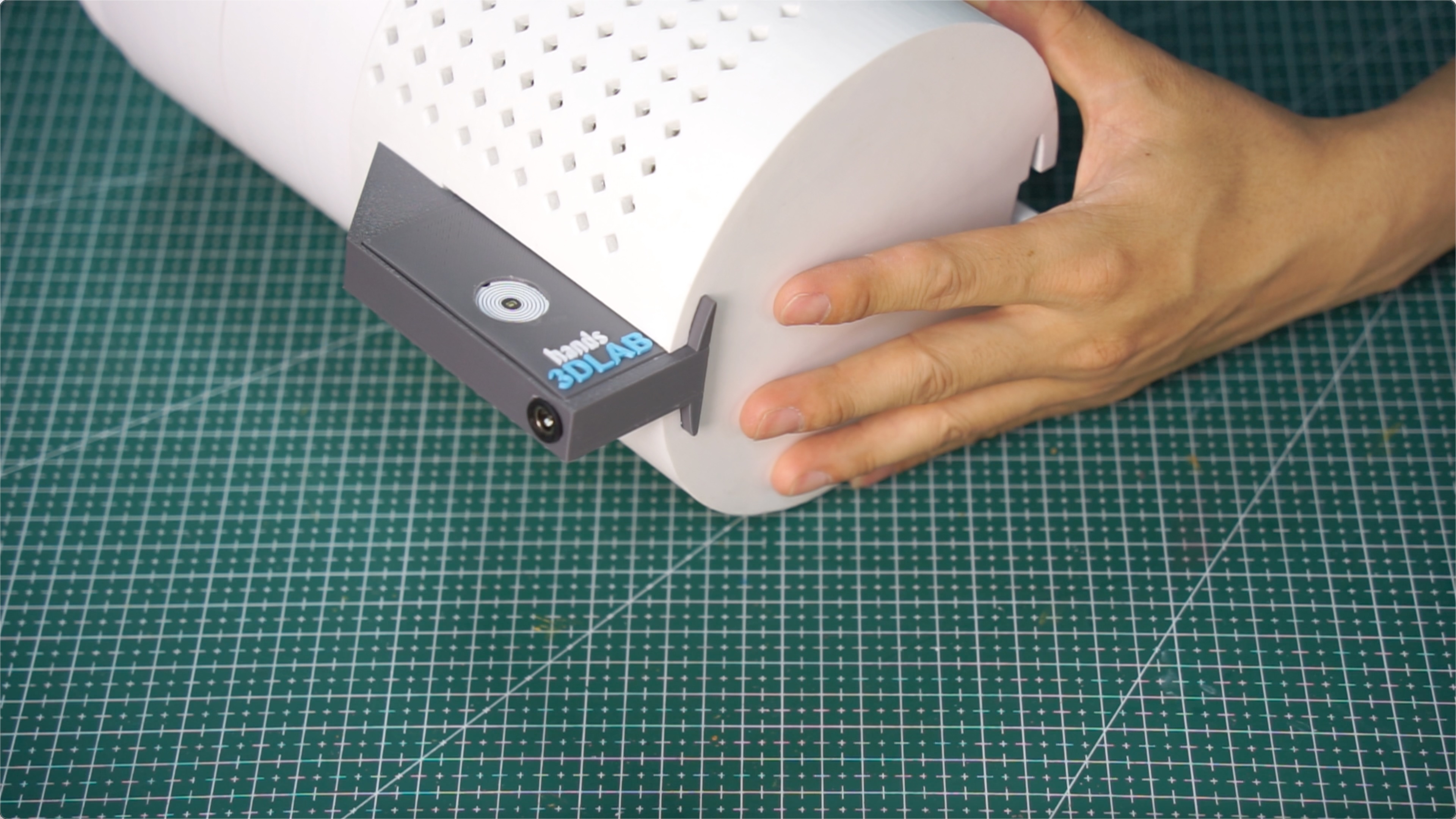

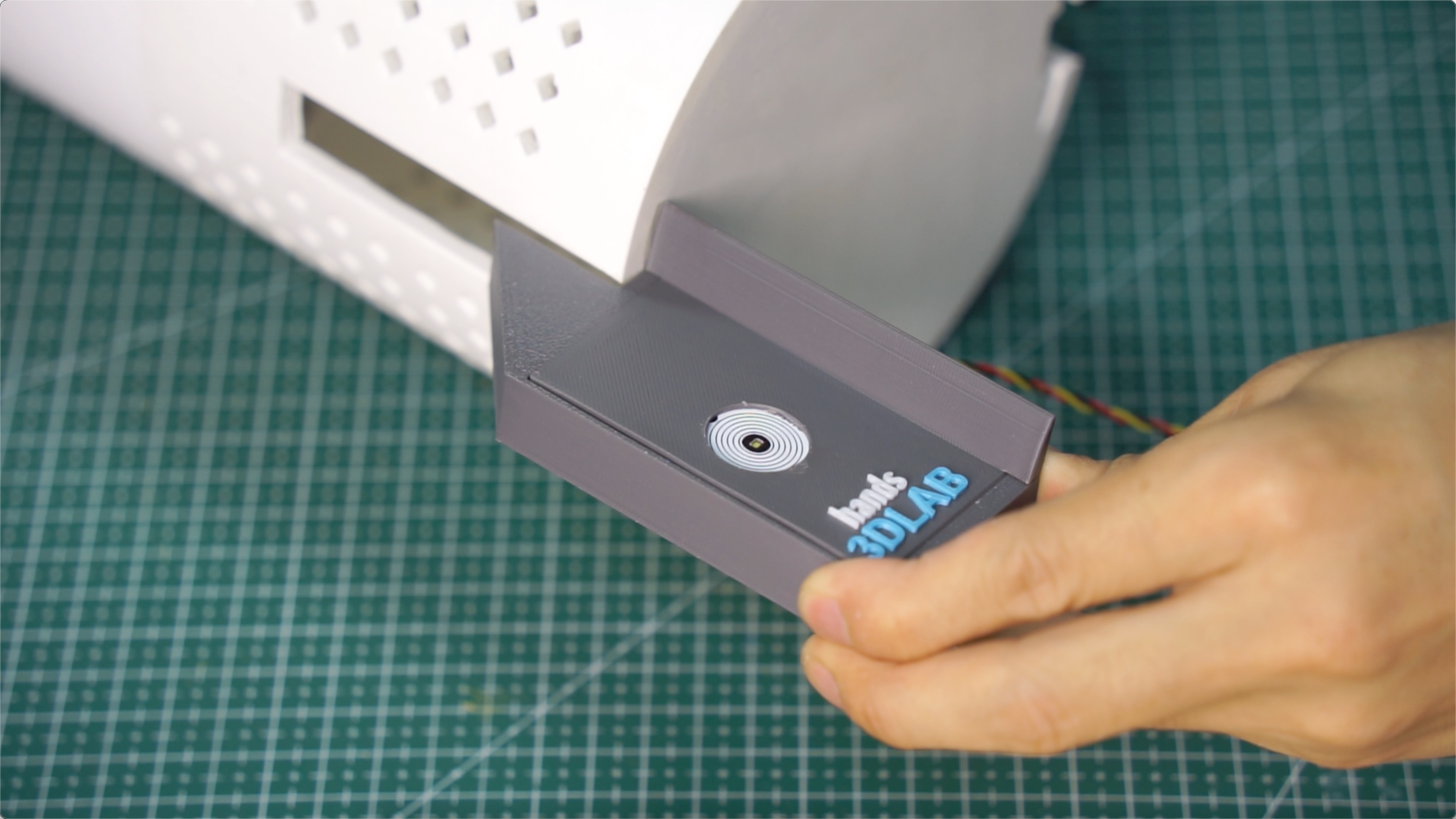

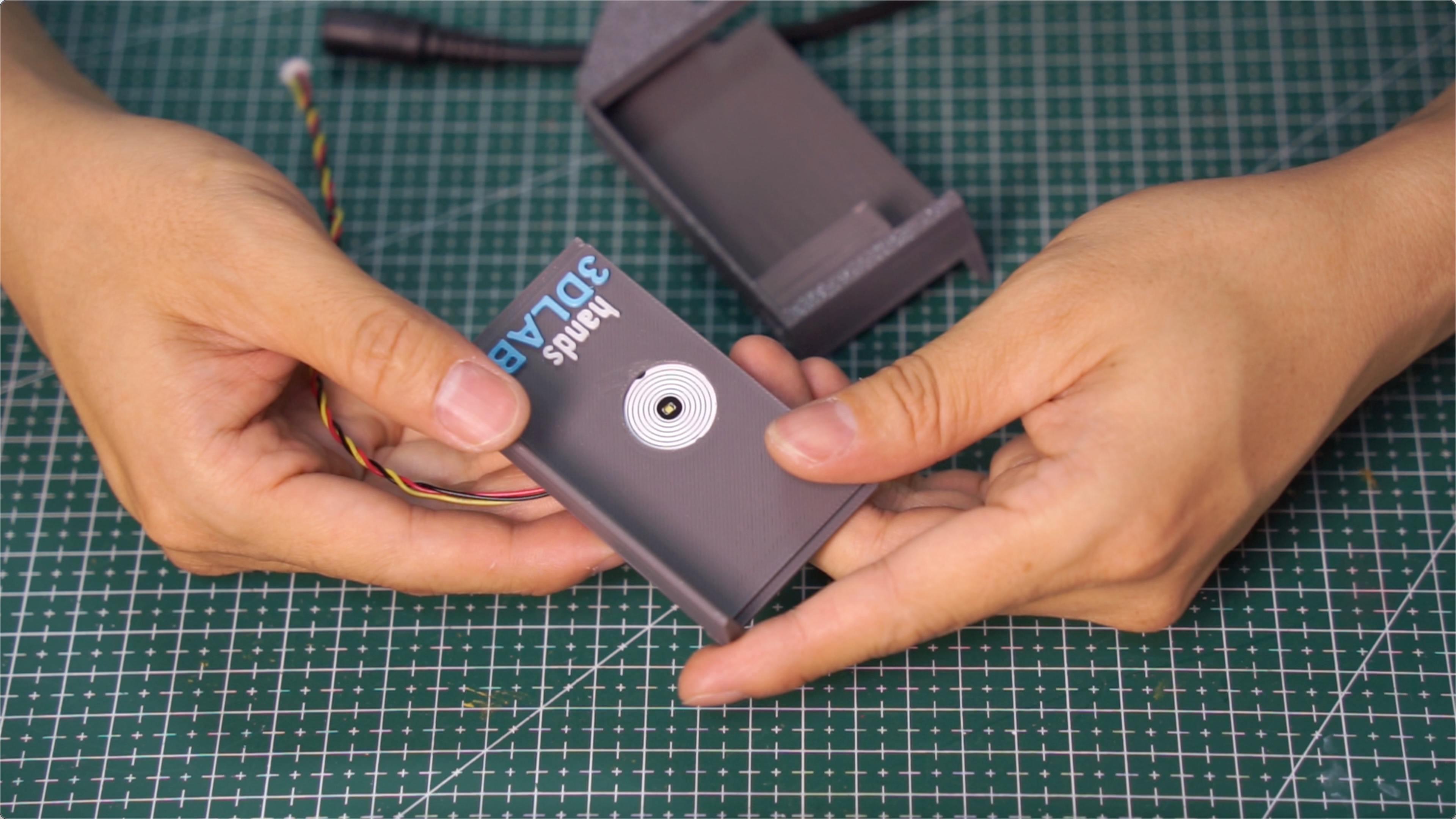

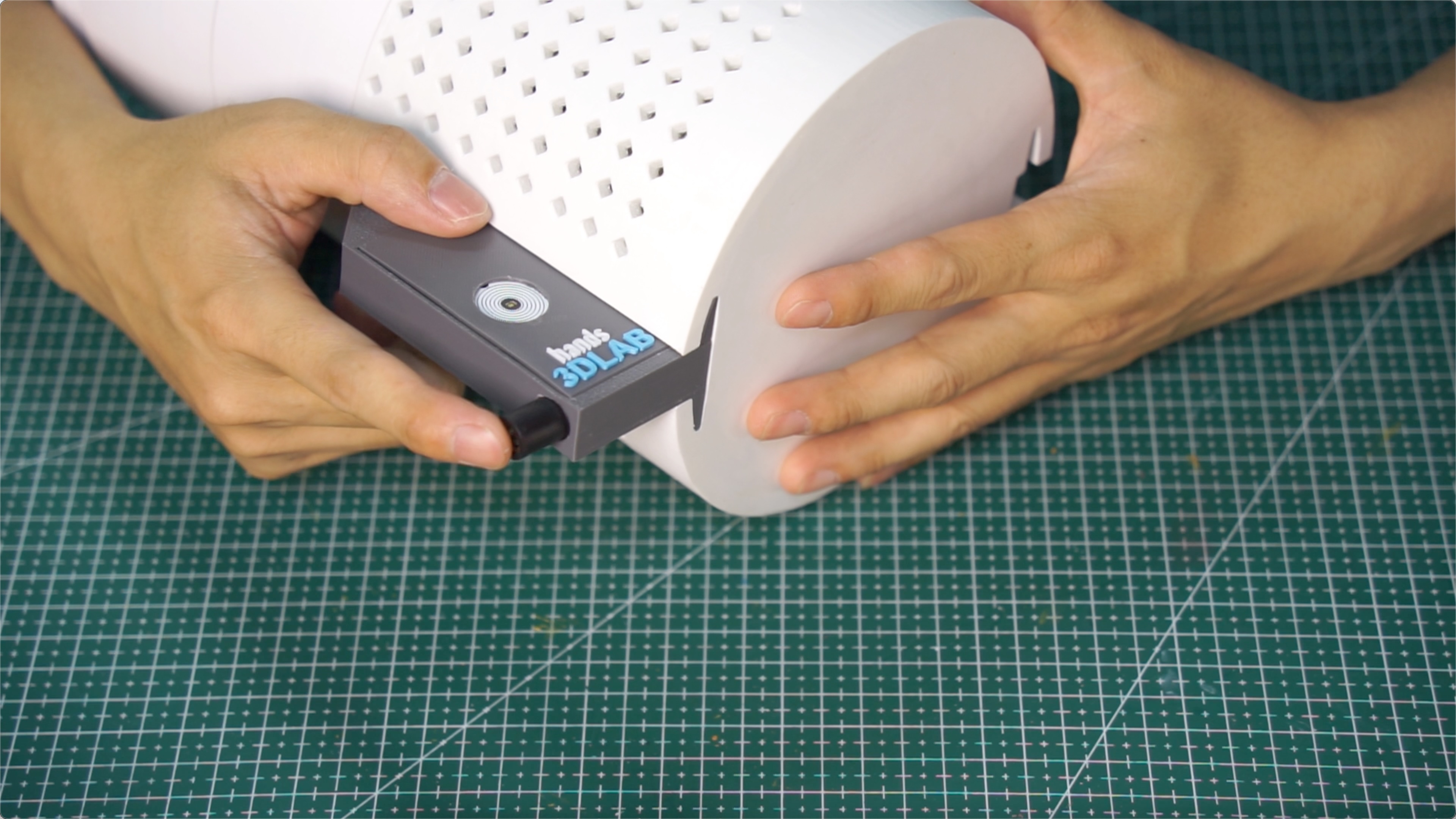

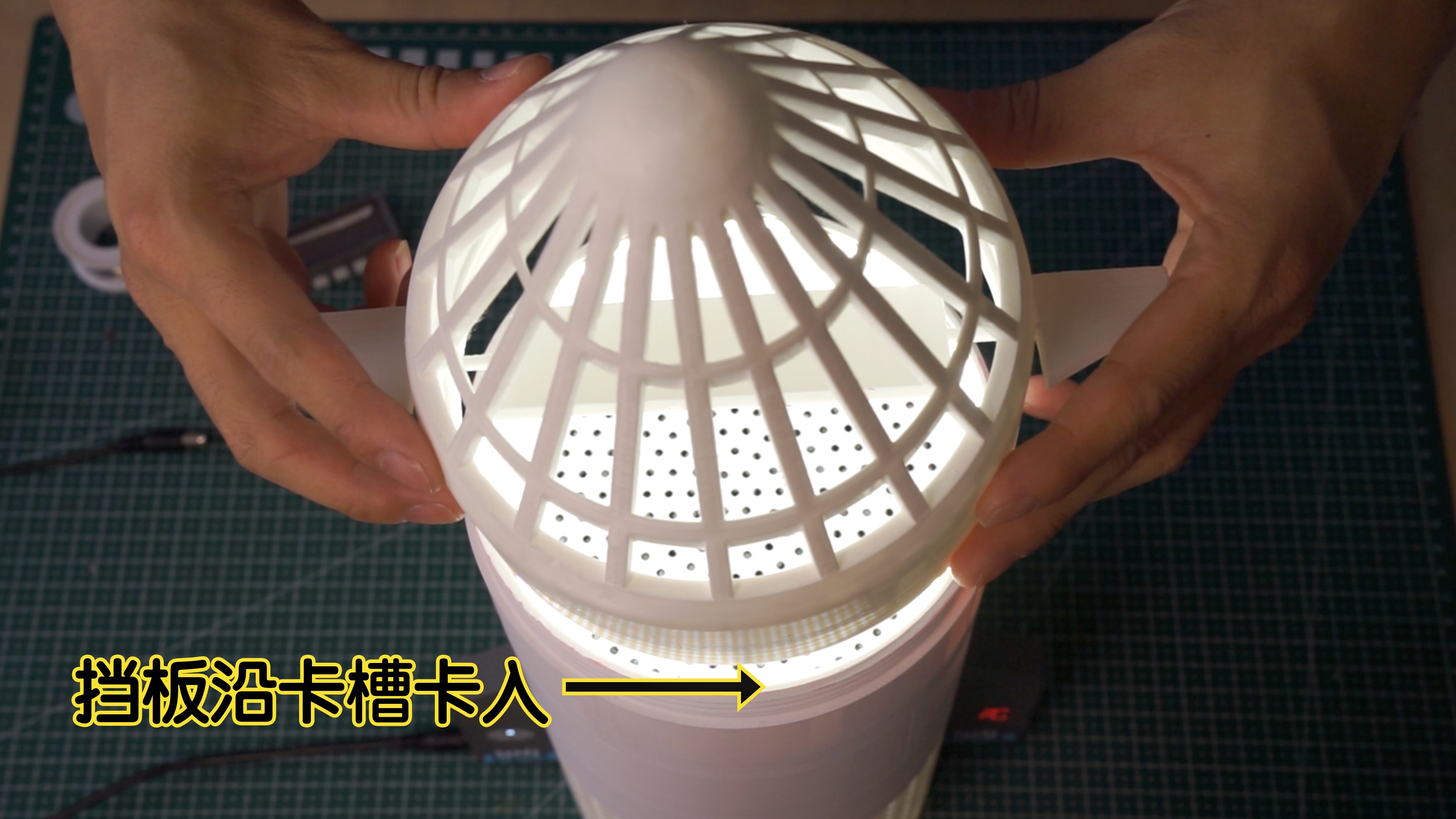

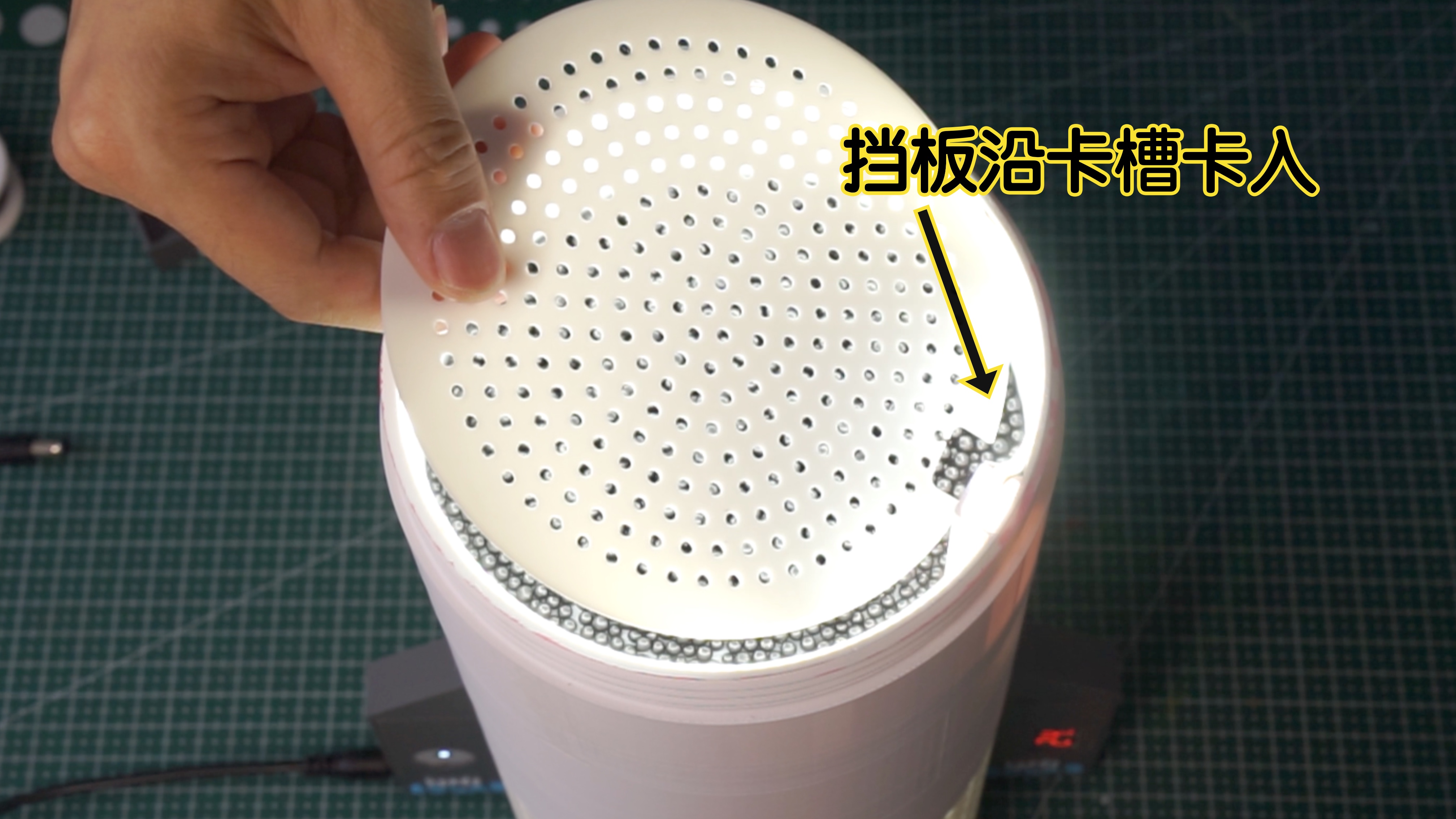

🔧 安装步骤

欢迎享受
