Modular Cup Holders – Single Double Triple

Set di portabicchieri modulari progettato come accessorio per il sistema Modular Pole Organizer

La collezione comprende tre versioni:

• Portabicchiere singolo
• Portabicchiere doppio
• Portabicchiere triplo

Ogni portabicchiere è composto da due pezzi separati:

• struttura inferiore con base di appoggio;
• anello superiore di contenimento.

I due componenti si assemblano tramite un sistema a incastro dedicato, senza bisogno di viti, colla o componenti metallici.

Tutte le versioni utilizzano lo stesso attacco a coda di rondine e sono compatibili con entrambe le basi del sistema principale:

• Base Small: Ø20–32 mm

• Base Large: Ø30–50 mm



🔗 Sistema principale necessario

Per utilizzare questi accessori è necessario stampare una delle basi disponibili nella pubblicazione:

Modular Pole Organizer
 La base principale e gli altri accessori mostrati nelle immagini non sono inclusi in questa pubblicazione me li trovate seguendo il predetto link.

Versioni incluse

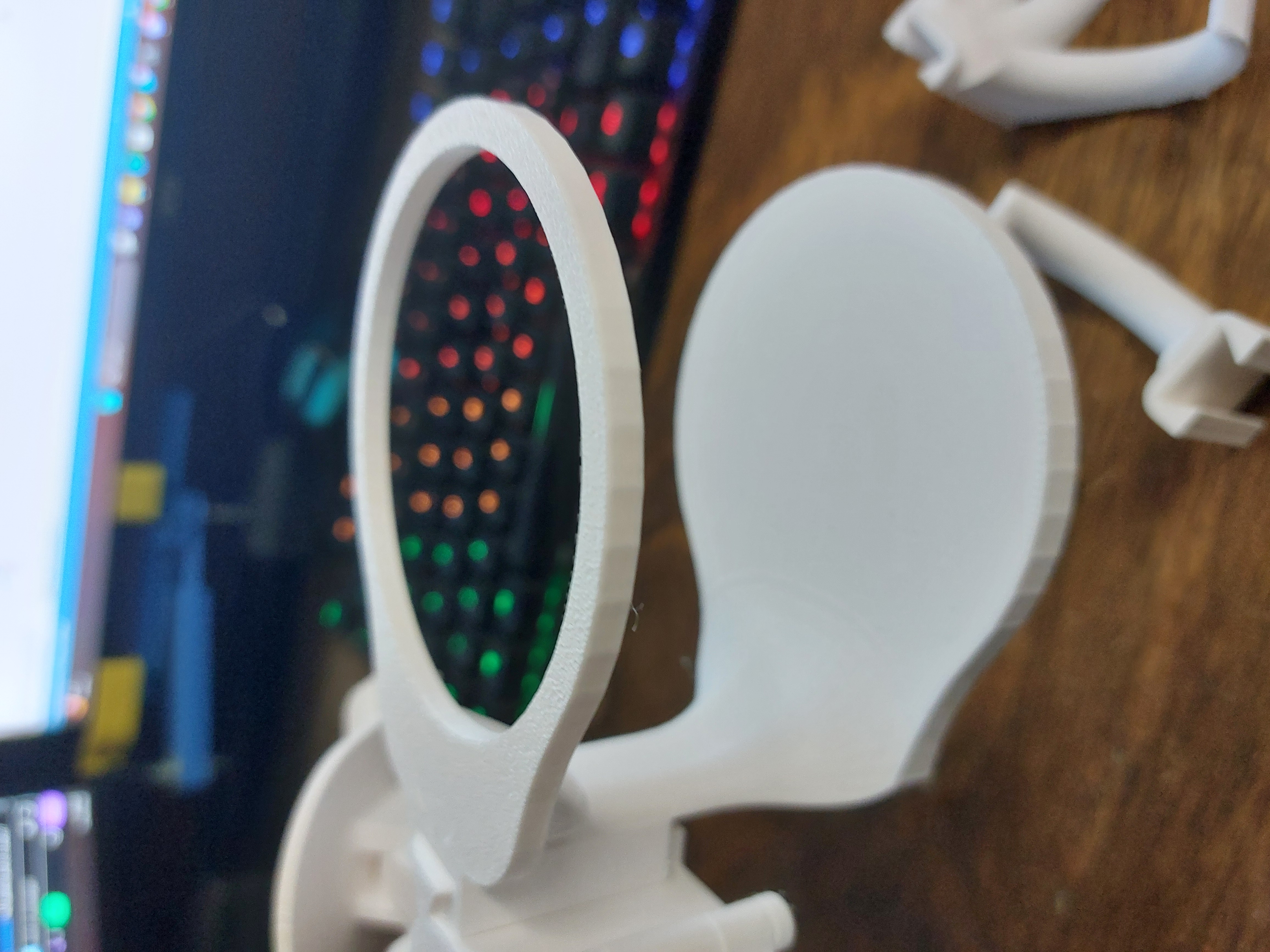

Portabicchiere singolo

Versione compatta, adatta per un singolo bicchiere, bottiglia, lattina o contenitore compatibile con l’apertura.

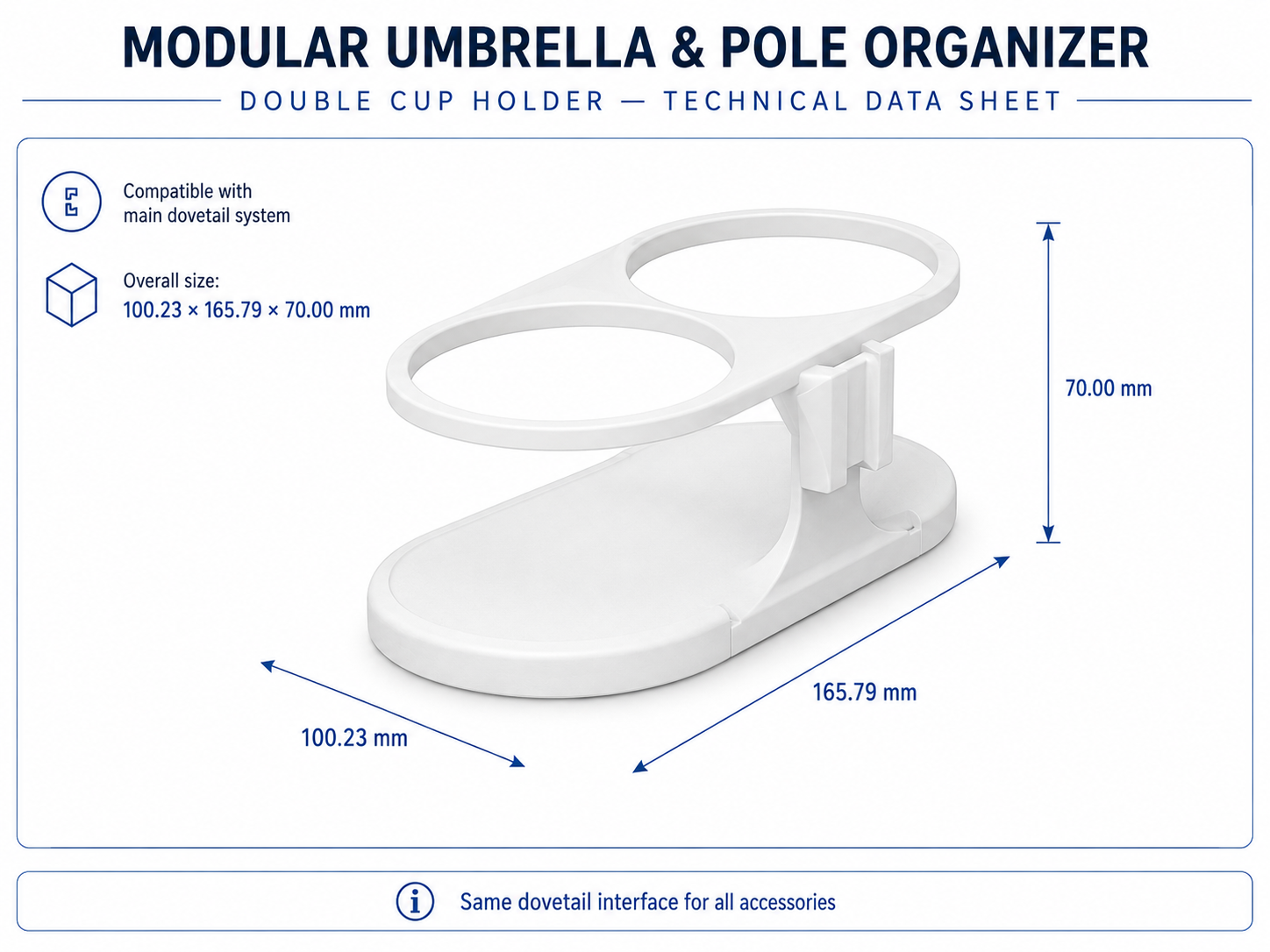

Portabicchiere doppio

Permette di sostenere contemporaneamente due bicchieri o contenitori.

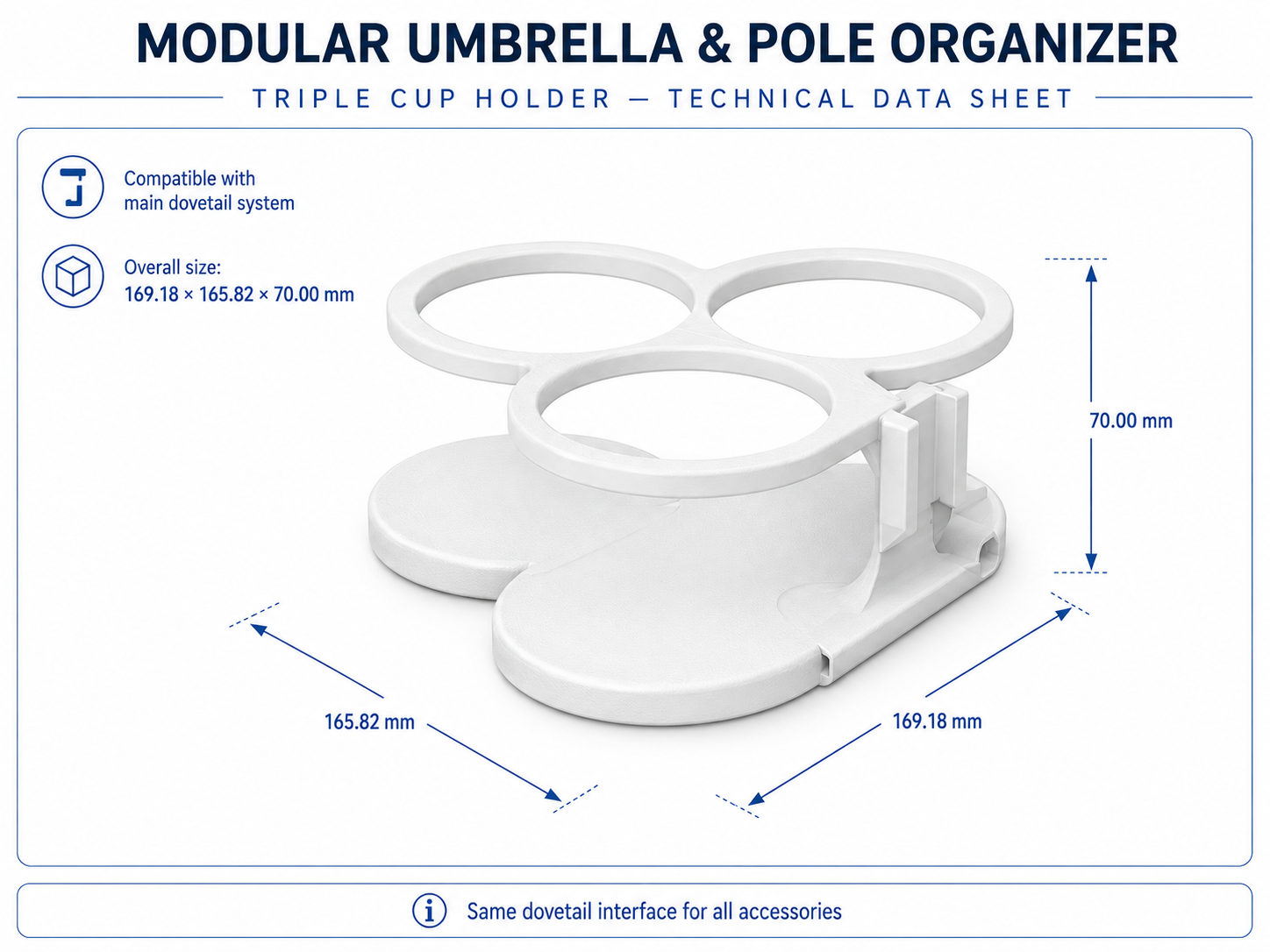

Portabicchiere triplo

Versione più ampia, progettata per sostenere fino a tre bicchieri o contenitori contemporaneamente.

Caratteristiche principali

• Tre configurazioni disponibili
• Ogni modello è composto da due pezzi a incastro
• Nessuna vite, colla o componente metallico necessario
• Attacco modulare a coda di rondine
• Compatibile con entrambe le basi del sistema
• Montaggio e rimozione rapidi
• Utilizzabile su ombrelloni, pali, aste, ringhiere e supporti verticali
• Adatto per spiaggia, campeggio, balcone, officina e barca
• Base inferiore di appoggio per una maggiore stabilità del contenitore

Assemblaggio dei due componenti

1. Posizionare la struttura inferiore su una superficie stabile.
2. Allineare l’anello superiore con l’apposita sede presente sulla struttura.
3. Inserire il componente superiore facendolo scorrere nell’incastro.
4. Spingere delicatamente fino al completo inserimento.
5. Verificare che i due pezzi siano correttamente accoppiati e non presentino gioco.

Non forzare eccessivamente l’incastro. Se l’accoppiamento risulta troppo stretto, verificare la calibrazione dimensionale della stampante e l’eventuale presenza di residui o deformazioni sui bordi.

Sistema modulare

Ogni portabicchiere può essere inserito in una qualsiasi delle guide a coda di rondine presenti sulla base principale.

Questo permette di:

• scegliere il lato di montaggio;
• combinare il portabicchiere con altri accessori;
• modificare rapidamente la configurazione;
• utilizzare lo stesso accessorio sulla base Small o Large.

Materiale consigliato

Per utilizzo esterno è consigliata la stampa in:

• PETG
• ASA
• ABS

Il PLA può essere utilizzato per prove o per uso interno, ma non è consigliato lasciarlo a lungo sotto il sole o in ambienti molto caldi.

Impostazioni di stampa consigliate

• Altezza layer: 0,20 mm
• Pareti: almeno 4
• Riempimento: 25–40%
• Materiale consigliato: PETG
• Supporti: utilizzare il profilo di stampa fornito o valutare in base all’orientamento scelto

Per ottenere un corretto funzionamento sia dell’incastro tra i due componenti sia dell’attacco a coda di rondine è importante utilizzare una stampante ben calibrata.

Avvertenze

• Verificare che i due componenti del portabicchiere siano completamente incastrati prima dell’utilizzo.
• Verificare sempre che l’accessorio sia inserito completamente nella guida della base principale.
• Controllare la stabilità della base prima di posizionare bicchieri o bottiglie.
• Non utilizzare con contenitori eccessivamente pesanti.

• La stabilità può variare in base al peso del contenitore e alla rigidità del palo.



Compatibilità

Questi portabicchieri sono accessori dedicati al:

Modular Pole Organizer

Sono compatibili con:

• Base Small: Ø20–32 mm
• Base Large: Ø30–50 mm

Tutti gli accessori della serie utilizzano lo stesso attacco a coda di rondine.
